气动执行机构检修
一、概述
气动执行器以无油压缩空气为动力，驱动阀门或挡板动作。主要有以下几种类型：气动调节阀、电磁阀、电信号气动长行程执行机构。
二、气动调节阀
气动调节阀由气动执行机构和调节阀两部分组成。气动执行机构以无油压缩空气为动力，接受气信号20～100kpa并转换成位移，驱动调节阀以调节流体的流量。为了改善阀门位置的线性度，克服阀杆的摩擦力和消除被调介质压力变化等的影响，提高动作速度，使用气动阀门定位器与调节阀配套，从而使阀门位置能按调节信号实现正确的定位。
气源质量应无明显的油蒸汽、油和其他液体，无明显的腐蚀气体、蒸汽和溶剂。带定位器的调节阀气源中所含固体微粒数量应小于0.1g/m3,且微粒执行应小于60цm,含油量应小于10 g/m3。
常用的气动调节阀由气动薄膜调节阀和气动活塞调节阀。
⒈气动薄膜调节阀
气动薄膜执行机构气源压力最大值为500kpa。执行机构分正作用和反作用两种型式，正作用式信号压力增大，调节阀关小，又称气关式；反作用是信号压力增大，调节阀也开大，又称气开式。
⒉气动活塞调节阀
气动活塞执行机构气源压力的最大值为700kpa。与气动薄膜执行机构相比，在同样行程条件下，它具有较大的输出力，因此特别适合于高静压、高差压的场合。
⒊气动隔膜阀
气动隔膜阀根据所选择的隔膜或衬里材质的不同，可适用于各种腐蚀性介质管路上，作为控制介质流动的启闭阀。例如，化学水处理程序控制用的阀门，常采用气动隔膜发执行机构并与电磁阀配合，实现阀门的全开或全关控制。
⒋阀门定位器
有电气信号和气信号两种。
气动阀门定位器与气动调节阀配套使用。定位器的气源压力大小与执行机构的型式及其压力信号范围(或弹簧压力范围)有关。例如ZPQ—01定位器与ZM系列气动薄膜执行机构配套时，若执行机构压力信号范围为0.02～0.1Mpa，则气源压力为0.14Mpa；若压力信号范围为0.04～0.2Mpa，则气源压力为0.28Mpa；若ZPQ—02定位器与ZS—02系列活塞式执行机构配套时，压力信号范围为0.02～0.1Mpa时，气源压力为0.5Mpa。

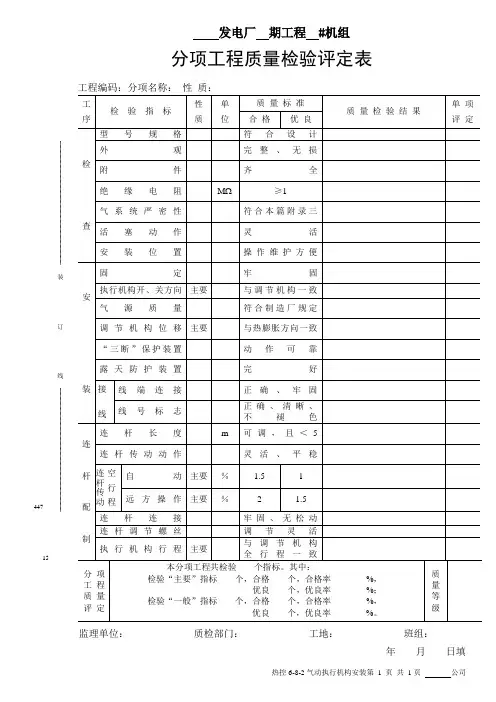

热控6-8-2气动执行机构安装第 1 页 共 1页 公司 发电厂 期工程 #机组
分项工程质量检验评定表
工程编码：分项名称： 性 质：
工
序 检 验 指 标 性
质 单
位 质 量 标 准 质 量 检 验 结 果 单 项
评 定 合 格 优 良
检
查 型号规格 符合设计
外观 完整、无损
附件 齐全
绝缘电阻 M ≥1
气系统严密性 符合本篇附录三
活塞动作 灵活
安装位置 操作维护方便
安
装 固定 牢固
执行机构开、关方向 主要 与调节机构一致
气源质量 符合制造厂规定
调节机构位移 主要 与热膨胀方向一致
“三断”保护装置 动作可靠
露天防护装置 完好
接线 线端连接 正确、牢固
线号标志 正确、清晰、
不褪色
连
杆
配
制 连杆长度 m 可调，且＜5
连杆传动动作 灵活、平稳
空行程 连杆传动 自动 主要 ％ 1.5 1
远方操作 主要 ％ 2 1.5
连杆连接 牢固、无松动
连杆调节螺丝 调节灵活
执行机构行程 主要 与调节机构
全行程一致
分项工程质量评定 本分项工程共检验____个指标。其中：
检验“主要”指标____个，合格____个，合格率________%，
优良____个，优良率________%；
检验“一般”指标____个，合格____个，合格率________%，
优良____个，优良率________%。 质量等级
监理单位： 质检部门： 工地： 班组：
年 月 日填 装订线
447
郑州鼎盛-专业陶瓷闸阀供应商

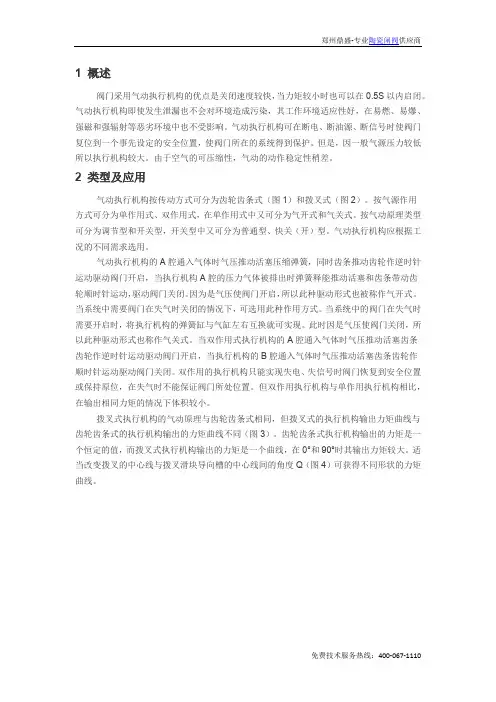

免费技术服务热线：400-067-1110 1 概述 阀门采用气动执行机构的优点是关闭速度较快，当力矩较小时也可以在0.5S以内启闭。气动执行机构即使发生泄漏也不会对环境造成污染，其工作环境适应性好，在易燃、易爆、强磁和强辐射等恶劣环境中也不受影响。气动执行机构可在断电、断油源、断信号时使阀门复位到一个事先设定的安全位置，使阀门所在的系统得到保护。但是，因一般气源压力较低所以执行机构较大。由于空气的可压缩性，气动的动作稳定性稍差。 2 类型及应用 气动执行机构按传动方式可分为齿轮齿条式（图1）和拨叉式（图2）。按气源作用方式可分为单作用式、双作用式，在单作用式中又可分为气开式和气关式。按气动原理类型可分为调节型和开关型，开关型中又可分为普通型、快关（开）型。气动执行机构应根据工况的不同需求选用。 气动执行机构的A腔通入气体时气压推动活塞压缩弹簧，同时齿条推动齿轮作逆时针运动驱动阀门开启，当执行机构A腔的压力气体被排出时弹簧释能推动活塞和齿条带动齿轮顺时针运动，驱动阀门关闭。因为是气压使阀门开启，所以此种驱动形式也被称作气开式。当系统中需要阀门在失气时关闭的情况下，可选用此种作用方式。当系统中的阀门在失气时需要开启时，将执行机构的弹簧缸与气缸左右互换就可实现。此时因是气压使阀门关闭，所以此种驱动形式也称作气关式。当双作用式执行机构的A腔通入气体时气压推动活塞齿条齿轮作逆时针运动驱动阀门开启，当执行机构的B腔通入气体时气压推动活塞齿条齿轮作顺时针运动驱动阀门关闭。双作用的执行机构只能实现失电、失信号时阀门恢复到安全位置或保持原位，在失气时不能保证阀门所处位置。但双作用执行机构与单作用执行机构相比，在输出相同力矩的情况下体积较小。 拨叉式执行机构的气动原理与齿轮齿条式相同，但拨叉式的执行机构输出力矩曲线与齿轮齿条式的执行机构输出的力矩曲线不同（图3）。齿轮齿条式执行机构输出的力矩是一个恒定的值，而拨叉式执行机构输出的力矩是一个曲线，在0°和90°时其输出力矩较大。适当改变拨叉的中心线与拨叉滑块导向槽的中心线间的角度Q（图4）可获得不同形状的力矩曲线。 郑州鼎盛-专业陶瓷闸阀供应商
