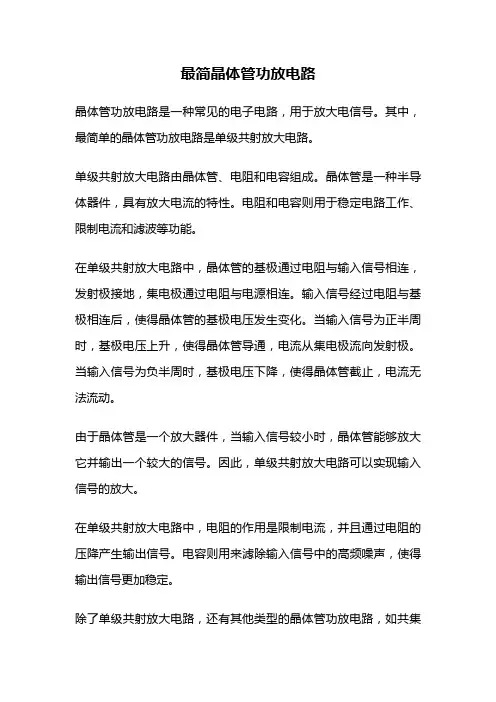

最简晶体管功放电路晶体管功放电路是一种常见的电子电路，用于放大电信号。
其中，最简单的晶体管功放电路是单级共射放大电路。
单级共射放大电路由晶体管、电阻和电容组成。
晶体管是一种半导体器件，具有放大电流的特性。
电阻和电容则用于稳定电路工作、限制电流和滤波等功能。
在单级共射放大电路中，晶体管的基极通过电阻与输入信号相连，发射极接地，集电极通过电阻与电源相连。
输入信号经过电阻与基极相连后，使得晶体管的基极电压发生变化。
当输入信号为正半周时，基极电压上升，使得晶体管导通，电流从集电极流向发射极。
当输入信号为负半周时，基极电压下降，使得晶体管截止，电流无法流动。
由于晶体管是一个放大器件，当输入信号较小时，晶体管能够放大它并输出一个较大的信号。
因此，单级共射放大电路可以实现输入信号的放大。
在单级共射放大电路中，电阻的作用是限制电流，并且通过电阻的压降产生输出信号。
电容则用来滤除输入信号中的高频噪声，使得输出信号更加稳定。
除了单级共射放大电路，还有其他类型的晶体管功放电路，如共集电路、共基电路等。
每种电路都有其特定的应用场景和特性。
单级共射放大电路适用于需要较大放大倍数和中等频率的情况，而共集电路适用于需要较大电流放大和低频率的情况。
晶体管功放电路在现代电子设备中广泛应用。
例如，在音响系统中，晶体管功放电路可以将微弱的音频信号放大，以驱动扬声器产生更大的音量。
在通信系统中，晶体管功放电路可以放大收发器的信号，以提高通信质量和传输距离。
最简晶体管功放电路是单级共射放大电路，由晶体管、电阻和电容组成。
它可以将输入信号放大，并通过电阻产生输出信号。
晶体管功放电路在不同的应用场景中发挥着重要作用，为电子设备的性能提供了支持。

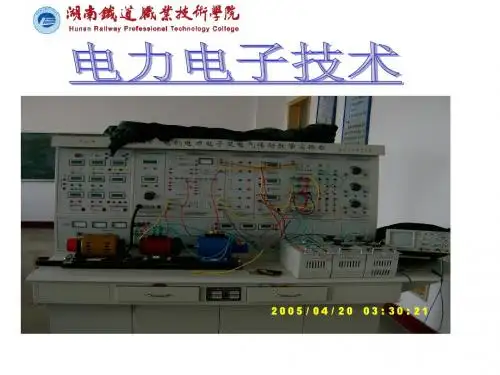

电力电子技术课件一、引言电力电子技术是指利用电子器件和电力电子器件来进行电能的变换、控制和调节的技术领域。
随着现代电力系统的发展和电能质量的要求不断提高，电力电子技术在电力系统中的应用越来越广泛。
本课件将介绍电力电子技术的基本原理、常见的电力电子器件以及其在电力系统中的应用。
二、电力电子技术的基本原理1. 电力电子器件的工作原理1.1 二极管的工作原理1.2 可控硅的工作原理1.3 晶闸管的工作原理1.4 MOSFET的工作原理1.5 IGBT的工作原理2. 电力电子器件的特性参数2.1 二极管的特性参数2.2 可控硅的特性参数2.3 晶闸管的特性参数2.4 MOSFET的特性参数2.5 IGBT的特性参数三、常见的电力电子器件1. 二极管1.1 整流二极管1.2 快恢复二极管1.3 肖特基二极管2. 可控硅2.1 半控型可控硅2.2 全控型可控硅2.3 可关断可控硅3. 晶闸管3.1 双向晶闸管3.2 单向晶闸管3.3 门极可关断晶闸管4. MOSFET4.1 N沟道MOSFET4.2 P沟道MOSFET5. IGBT5.1 IGBT的结构与工作原理5.2 IGBT的优点与应用四、电力电子技术在电力系统中的应用1. 交流电压控制1.1 交流电压调制技术1.2 交流电压控制器的设计与实现2. 直流电压控制2.1 直流电压调制技术2.2 直流电压控制器的设计与实现3. 电力变换与调节3.1 交流-直流变换技术3.2 直流-交流变换技术3.3 直流-直流变换技术4. 电力电子器件的保护与故障诊断4.1 电力电子器件的热保护4.2 电力电子器件的过流保护4.3 电力电子器件的过压保护4.4 电力电子器件的故障诊断与维修五、总结电力电子技术是现代电力系统中不可或缺的重要技术，通过本课件的学习，我们了解了电力电子技术的基本原理、常见的电力电子器件以及其在电力系统中的应用。
希望本课件能够帮助大家更好地理解和应用电力电子技术，提高电力系统的可靠性和效率。

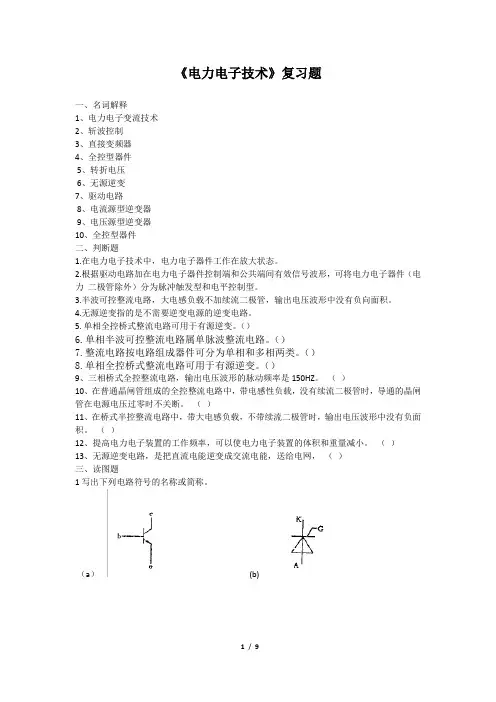

《电力电子技术》复习题一、名词解释1、电力电子变流技术2、斩波控制3、直接变频器4、全控型器件5、转折电压6、无源逆变7、驱动电路8、电流源型逆变器9、电压源型逆变器10、全控型器件二、判断题1.在电力电子技术中，电力电子器件工作在放大状态。
2.根据驱动电路加在电力电子器件控制端和公共端间有效信号波形，可将电力电子器件（电力二极管除外）分为脉冲触发型和电平控制型。
3.半波可控整流电路，大电感负载不加续流二极管，输出电压波形中没有负向面积。
4.无源逆变指的是不需要逆变电源的逆变电路。
5. 单相全控桥式整流电路可用于有源逆变。
（）6.单相半波可控整流电路属单脉波整流电路。
（）7.整流电路按电路组成器件可分为单相和多相两类。
（）8.单相全控桥式整流电路可用于有源逆变。
（）9、三相桥式全控整流电路，输出电压波形的脉动频率是150HZ。
（）10、在普通晶闸管组成的全控整流电路中，带电感性负载，没有续流二极管时，导通的晶闸管在电源电压过零时不关断。
（）11、在桥式半控整流电路中，带大电感负载，不带续流二极管时，输出电压波形中没有负面积。
（）12、提高电力电子装置的工作频率，可以使电力电子装置的体积和重量减小。
（）13、无源逆变电路，是把直流电能逆变成交流电能，送给电网，（）三、读图题1 写出下列电路符号的名称或简称。
（a） (b)(c) (d)2．画出单结晶体管的电路符号及伏安特性；说明单结晶体管的导通条件和截止条件。
3．在第1题所给的器件中，哪些属于自关断器件？四、简答题1、晶闸管导通和关断条件是什么？2、有源逆变实现的条件是什么？3、什么是逆变失败，造成逆变失败的原因有哪些？4、电压型逆变器与电流型逆变器各有什么样的特点？5、换流方式有哪几种？分别用于什么器件？6、什么是直流斩波电路？7、单相全波与单相全控桥从直流输出端或从交流输入端看均是基本一致的，两者的区别？8、桥式全控整流电路、三相桥式全控整流电路中，当负载分别为电阻负载。
电力电子技术讲义电力电子技术讲义目录第1章电力电子器件 (3)第2章整流电路 (18)第3章逆变电路 (30)第4章直流直流变流电路 (39)第5章PWM控制技术 (45)第1章电力电子器件1.1电力二极管1. 电力二极管的基本特性电力二极管是指可以承受高电压大电流具有较大耗散功率的二极管，它与其他电力电子器件相配合，作为整流、续流、电压隔离、钳位或保护元件，在各种变流电路中发挥着重要作用；它的基本结构、工作原理和伏安特性与信息电子电路中的二极管相同，以半导体PN结为基础；主要类型有普通二极管、快恢复二极管和肖特基二极管；由一个面积较大的PN结和两端引线以及封装组成，从外形上看，大功率的主要有螺栓型和平板型两种封装，小功率的和普通二极管一致。
图1-1 电力二极管的外形、结构和电气图形符号a) 外形b) 结构c) 电气图形符号2.电力二极管的基本特性静态特性，主要是指其伏安特性。
正向电压大到一定值（门槛电压UTO ），正向电流才开始明显增加，处于稳定导通状态。
与IF对应的电力二极管两端的电压即为其正向电压降UF。
承受反向电压时，只有少子引起的微小而数值恒定的反向漏电流。
动态特性，因为结电容的导致电压-电流随时间变化，这就是电力二极管的动态特性，并且往往专指反映通态和断态之间转换过程的开关特性，由正向偏置转换为反向偏置。
电力二极管并不能立即关断，而是须经过一段短暂的时间才能重新获得反向阻断图1-2 电力二极管的伏安特性能力，进入截止状态。
在关断之前有较大的图1-3 电力二极管的动态过程波形 a)正向偏置转换为反向偏置b)零偏置转换为正向偏置反向电流出现，并伴随有明显的反向电压过冲。
延迟时间：td=t1-t0电流下降时间：tf =t2- t1反向恢复时间：trr=td+ tf恢复特性的软度： tf /td ，或称恢复系 数，用Sr 表示。
由零偏置转换为正向偏置，先出现一个过冲UFP ，经过一段时间才趋于接近稳态压降的某个值（如2V ）。
