凸轮机构习题解答复习与练习题参考答案

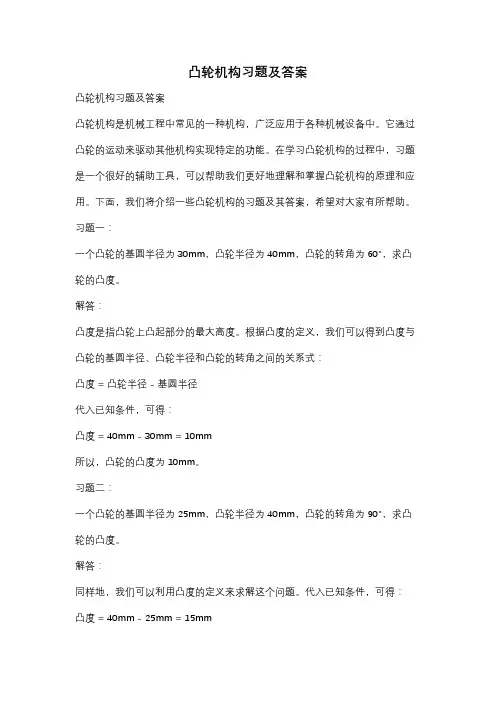

凸轮机构习题及答案凸轮机构习题及答案凸轮机构是机械工程中常见的一种机构，广泛应用于各种机械设备中。

它通过凸轮的运动来驱动其他机构实现特定的功能。

在学习凸轮机构的过程中，习题是一个很好的辅助工具，可以帮助我们更好地理解和掌握凸轮机构的原理和应用。

下面，我们将介绍一些凸轮机构的习题及其答案，希望对大家有所帮助。

习题一：一个凸轮的基圆半径为30mm，凸轮半径为40mm，凸轮的转角为60°，求凸轮的凸度。

解答：凸度是指凸轮上凸起部分的最大高度。

根据凸度的定义，我们可以得到凸度与凸轮的基圆半径、凸轮半径和凸轮的转角之间的关系式：凸度 = 凸轮半径 - 基圆半径代入已知条件，可得：凸度 = 40mm - 30mm = 10mm所以，凸轮的凸度为10mm。

习题二：一个凸轮的基圆半径为25mm，凸轮半径为40mm，凸轮的转角为90°，求凸轮的凸度。

解答：同样地，我们可以利用凸度的定义来求解这个问题。

代入已知条件，可得：凸度 = 40mm - 25mm = 15mm所以，凸轮的凸度为15mm。

习题三：一个凸轮的基圆半径为20mm，凸轮半径为50mm，凸轮的转角为120°，求凸轮的凸度。

解答：按照前面的方法，我们可以得到：凸度 = 50mm - 20mm = 30mm所以，凸轮的凸度为30mm。

通过以上几个习题，我们可以看到凸度与凸轮的基圆半径、凸轮半径和凸轮的转角之间的关系。

凸度越大，凸轮上的凸起部分越高，相应地，凸轮的运动也会更加剧烈。

除了凸度，凸轮机构还有其他一些重要的参数，比如凸轮的轴心偏距、凸轮的转速等。

在实际应用中，我们需要综合考虑这些参数，以确保凸轮机构的正常运行。

此外，凸轮机构还有一些常见的应用，比如在汽车发动机中，凸轮机构用于控制气门的开闭；在纺织机械中，凸轮机构用于控制织机的工作节奏等等。

凸轮机构的应用非常广泛，对机械工程师来说是一项重要的技术。

综上所述，凸轮机构是机械工程中一种常见的机构，通过凸轮的运动来驱动其他机构实现特定的功能。

凸轮机构测试题（附答案）第八章凸轮机构测试题姓名分数一、选择题1、组成凸轮机构的基本构件有 ( B )个。

A. 2个B. 3个C. 4个2、与平面连杆机构相比，凸轮机构的突出优点是（ A ）。

A. 能严格的实现给定的从动件运动规律B. 能实现间歇运动C. 能实现多种运动形式的变换D. 传力性能好3、与连杆机构相比，凸轮机构最大的缺点是（ B. ）。

A. 惯性力难以平衡B. 点、线接触，易磨损C. 设计较为复杂D. 不能实现间歇运动4、凸轮轮廓与从动件之间的可动联接是 ( B )。

A. 移动副B. 高副C. 转动副D. 可能是高副也可能是低副5、若要盘形凸轮机构的从动件在某段时间内停止不动，对应的凸轮轮廓应是 ( D )。

A. 一段直线B. 一段圆弧C. 一段抛物线D. 一段以凸轮转动中心为圆心的圆弧6、从动件的推程采用等速运动规律时，在 ( D )会发生刚性冲击。

A. 推程的起始点B. 推程的中点C. 推程的终点D. 推程的起点和终点7、凸轮机构中通常用作主动件的是（ A ）。

A、凸轮B、从动杆C、轨道D、固定机架8、等加速等减速运动规律的位移曲线是（ B ）。

A、斜直线B、抛物线C、双曲线D、直线9、凸轮机构中从动件的最大升程叫（ C ）。

A、位移B、导程C、行程D、升程10、按等速运动规律工作的凸轮机构会产生（ B ）。

A、柔性冲击B、刚性冲击C、中性冲击D、剧烈冲击11、（ A ）从动杆的行程不能太大。

A、盘形凸轮机构B、移动凸轮机构C、圆柱凸轮机构12、对于较复杂的凸轮轮廓曲线，也能准确的获得所需的运动规律的从动杆（ A ）。

A、尖顶从动杆B、滚子从动杆C、平底从动杆D、曲面从动杆13、自动车床横刀架进给机构采用的凸轮机构是（ A ）A、圆柱凸轮机构B、移动凸轮机构C、盘形凸轮机构D、球面凸轮机构14、（C ）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。

A、尖顶从动件B、滚子从动件C、平底从动件15、多用于传力小，速度低，传动灵敏场合的是（ A ）。

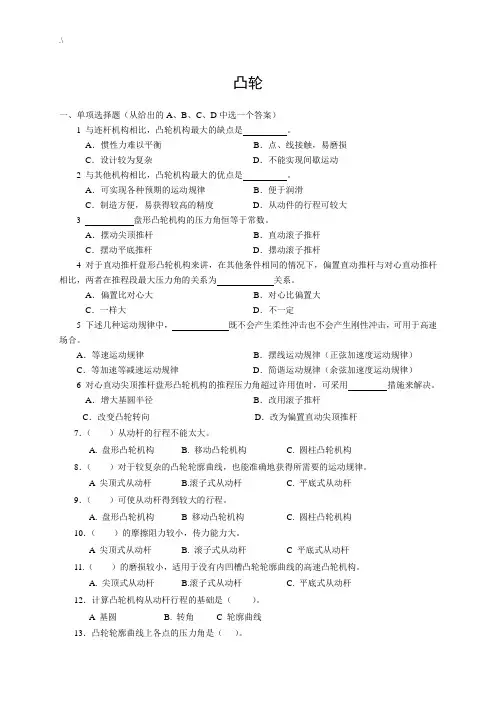

凸轮一、单项选择题（从给出的A、B、C、D中选一个答案）1 与连杆机构相比，凸轮机构最大的缺点是。

A．惯性力难以平衡B．点、线接触，易磨损C．设计较为复杂D．不能实现间歇运动2 与其他机构相比，凸轮机构最大的优点是。

A．可实现各种预期的运动规律B．便于润滑C．制造方便，易获得较高的精度D．从动件的行程可较大3 盘形凸轮机构的压力角恒等于常数。

A．摆动尖顶推杆B．直动滚子推杆C．摆动平底推杆D．摆动滚子推杆4 对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为关系。

A．偏置比对心大B．对心比偏置大C．一样大D．不一定5 下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。

A．等速运动规律B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律D．简谐运动规律（余弦加速度运动规律）6 对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。

A．增大基圆半径B．改用滚子推杆C．改变凸轮转向D．改为偏置直动尖顶推杆7．（）从动杆的行程不能太大。

A. 盘形凸轮机构B. 移动凸轮机构C. 圆柱凸轮机构8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。

A 尖顶式从动杆 B.滚子式从动杆 C. 平底式从动杆9．（）可使从动杆得到较大的行程。

A. 盘形凸轮机构 B 移动凸轮机构 C. 圆柱凸轮机构10．（）的摩擦阻力较小，传力能力大。

A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆11.（）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。

A. 尖顶式从动杆B.滚子式从动杆C. 平底式从动杆12．计算凸轮机构从动杆行程的基础是（）。

A 基圆 B. 转角 C 轮廓曲线13．凸轮轮廓曲线上各点的压力角是（）。

A. 不变的B. 变化的14．凸轮压力角的大小与基圆半径的关系是（）。

A 基圆半径越小，压力角偏小 B. 基圆半径越大，压力角偏小15．压力角增大时，对（）。

机械原理凸轮机构习题与答案（五篇材料）第一篇：机械原理凸轮机构习题与答案解：曲柄的存在的必要条件是1）最短杆与追长杆的杆长之和应小于或等于其余两杆的长度之和；2)连架杆与机架必有最短杆1）.杆件1为曲柄2）.在各杆长度不变的情况下，选取c杆做为机架就可以实现双摇杆机构试以作图法设计一偏置尖底推杆盘形凸轮的轮廓曲线。

已知凸轮以等角速度顺时针回转，正偏距e=10,基园半径r0=30mm.推杆运动规律为：凸轮转角δ=0~150时，推杆00.凸轮转角δ=180~300时推杆等速上升16mm;.凸轮转角δ=150~180时推杆远休；等加速回程16mm;.凸轮转角δ=300~360时推杆近休。

解：解题步骤1）首先绘制位移S与转角δ的关系曲线S-δ曲线。

2）根据S-δ曲线、凸轮基园半径和正偏距，绘制凸轮的轮廓曲线。

000000凸轮仅用了0度，90度，150度，180度，300度几个点绘制轮廓曲线，同学们绘制时英多用些点（一般取12个点，再勾画轮廓曲线）第二篇：机械原理_凸轮机构设计机械原理课程设计——凸轮机构设计（一）目录 (1)＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿（一）、题目及原始数据 (2)（二）、推杆运动规律及凸轮廓线方程 (3)（三）、（四）、（五）、（六）、（七）、（八）、计算程序方框图..........................5 计算源程序..............................6 程序计算结果及分析......................10 凸轮机构图..............................15 心得体会................................16 参考书. (16)（一）、题目及原始数据试用计算机辅助设计完成偏置直动滚子推杆盘形凸轮机构的设计，凸轮以1rad/s的角速度沿逆时针方向转动。

要求：（1）、推程运动规律为等加速等减速运动，回程运动规律为五次多项式运动规律；（2）、打印出原始数据；（3）、打印出理论轮廓和实际轮廓的坐标值；（4）、打印出推程和回程的最大压力角，以及出现最大压力角时凸轮的相应转角；（5）、打印出凸轮实际轮廓曲线的最小曲率半径，以及相应的凸轮转角；（6）、打印出凸轮运动的位移；（7）、打印最后所确定的凸轮的基圆半径。

项目一内燃机的机械系统结构分析任务四凸轮机构分析与设计习题4.1 试标出图4.20所示位移线图中的行程h、推程运动角Φ，远t休止角Φ，回程运动角hΦ，近休止角sΦ'。

s图4.20 题4.1图4.2 凸轮机构从动件常用的四种运动规律是哪些?哪些有刚性冲击？哪些有柔性冲击？哪些没有冲击？如何选择运动规律？4.3 设计凸轮机构时,工程上如何选择基圆半径?4.4 滚子从动件盘形凸轮机构的基圆半径如何度量?4.5什么是压力角？凸轮平底垂直于导路的直动从动件盘形凸轮机构的压力角等于多少?机构的压力角有何工程意义？设计凸轮时,压力角如何要求?4.6 平底从动件盘形凸轮机构的凸轮轮廓为什么一定要外凸？4.7 用作图法作出图示凸轮机构转过45°后的压力角。

图4.21 题4.7图4.8 已知基圆半径,250mm r =偏心距mm e 5=，以角速度ω顺时针转动，推程为mm h 12=。

其运动规律如下表。

设计偏心尖顶直动从动件盘形凸轮轮廓。

4.9 设计偏置直动滚子从动件盘形凸轮机构, 凸轮转动方向及从动件导路位置如图4.22。

mm e 10=，mm r 400=，mm r T 10=，从动件运动规律同题4.8，试绘制凸轮轮廓。

图4.22 题4.9图项目一内燃机的机械系统结构分析任务四凸轮机构分析与设计习题答案4.1 解：如图。

题4.1答案图4.2 答: 凸轮机构从动件常用的四种运动规律是:①等速运动规律：从动件在推程开始和终止的瞬时，速度有突变，其加速度在理论上为无穷大，致使从动件在极短的时间内产生很大的惯性力，因而使凸轮机构受到极大的冲击。

是刚性冲击。

②等加速等减速运动规律：从动件在升程始末，以及由等加速过渡到等减速的瞬时，加速度出现有限值的突然变化，这将产生有限惯性力的突变，从而引起冲击。

是柔性冲击。

③余弦加速度运动规律：柔性冲击。

④正弦加速度运动规律：没有冲击。

在选择从动件的运动规律时,要综合考虑机械的工作要求、动力特性和加工制造等方面的内容。

第5章凸轮机构1．从动件的运动规律:等速，等加速等减速，余弦加速度，正弦加速度2．动力特性:刚性冲击，柔性冲击3．设计原理:反转法，比例尺，等分基圆，偏置从动件压力角与自锁条件4．基本参数:基圆半径，滚子半径，平底尺寸【思考题】5-1 凸轮机构的应用场合是什么？凸轮机构的组成是什么？通常用什么办法保证凸轮与从动件之间的接触？5-2 凸轮机构分成哪几类？凸轮机构有什么特点？5-3 为什么滚子从动件是最常用的从动件型式？5-4 凸轮机构从动件的常用运动规律有那些？各有什么特点？5-5 图解法绘制凸轮轮廓的原理是什么？为什么要采用这种原理？5-6 什么情况下要用解析法设计凸轮的轮廓？5-7 设计凸轮应注意那些问题？5-8 从现有的机器上找出两个凸轮机构应用实例，分析其类型和运动规律?A级能力训练题1.在凸轮机构的几种基本的从动件运动规律中，运动规律使凸轮机构产生刚性冲击，运动规律产生柔性冲击，运动规律则没有冲击。

2.在凸轮机构的各种常用的推杆运动规律中，只宜用于低速的情况，宜用于中速，但不宜用于高速的情况，而可在高速下应用。

3.设计滚子推杆盘形凸轮轮廓线时，若发现凸轮轮廓线有变尖现象，则在尺寸参数的改变上应采取的措施是或。

4.移动从动件盘形凸轮机构，当从动件运动规律一定时，欲同时降低升程的压力角，可采用的措施是。

若只降低升程的压力角，可采用方法。

5.凸轮的基圆半径是从到的最短距离。

6.设计直动滚子推杆盘形凸轮机构的工作廓线时，发现压力角超过了许用值，且廓线出现变尖现象，此时应采用的措施是__________________________________________。

7.与其他机构相比，凸轮机构的最大优点是。

（1）便于润滑（2）可实现客种预期的运动规律（3）从动件的行程可较大（4）制造方便，易获得较高的精度8.凸轮的基圆半径越小，则凸轮机构的压力角，而凸轮机构的尺寸。

（1）增大（2）减小（3）不变（4）增大或减小9.设计凸轮廓线对，若减小凸轮的基圆半径r b，则凸轮廓线曲率半径将。

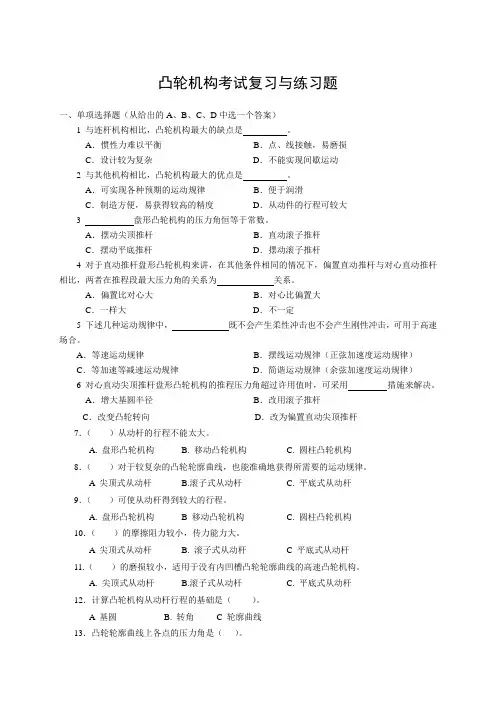

凸轮机构考试复习与练习题一、单项选择题（从给出的A、B、C、D中选一个答案）1 与连杆机构相比，凸轮机构最大的缺点是。

A．惯性力难以平衡B．点、线接触，易磨损C．设计较为复杂D．不能实现间歇运动2 与其他机构相比，凸轮机构最大的优点是。

A．可实现各种预期的运动规律B．便于润滑C．制造方便，易获得较高的精度D．从动件的行程可较大3 盘形凸轮机构的压力角恒等于常数。

A．摆动尖顶推杆B．直动滚子推杆C．摆动平底推杆D．摆动滚子推杆4 对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为关系。

A．偏置比对心大B．对心比偏置大C．一样大D．不一定5 下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。

A．等速运动规律B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律D．简谐运动规律（余弦加速度运动规律）6 对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。

A．增大基圆半径B．改用滚子推杆C．改变凸轮转向D．改为偏置直动尖顶推杆7．（）从动杆的行程不能太大。

A. 盘形凸轮机构B. 移动凸轮机构C. 圆柱凸轮机构8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。

A 尖顶式从动杆 B.滚子式从动杆 C. 平底式从动杆9．（）可使从动杆得到较大的行程。

A. 盘形凸轮机构 B 移动凸轮机构 C. 圆柱凸轮机构10．（）的摩擦阻力较小，传力能力大。

A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆11.（）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。

A. 尖顶式从动杆B.滚子式从动杆C. 平底式从动杆12．计算凸轮机构从动杆行程的基础是（）。

A 基圆 B. 转角 C 轮廓曲线13．凸轮轮廓曲线上各点的压力角是（）。

A. 不变的B. 变化的14．凸轮压力角的大小与基圆半径的关系是（）。

凸轮机构习题解答复习与练习题参考答案一、单项选择题1 B2 A3 C4 D5 B6 A 7.A 8. A 9. C 10 .B 11. C 12. A 13. .B 14. .B 15 .A 16.B 17 .C 18 .B 19 .A 20 .B 21 .B 22 .C其他答案在文后：一、单项选择题（从给出的A 、B 、C 、D 中选一个答案）1 与连杆机构相比，凸轮机构最大的缺点是。

A ．惯性力难以平衡B ．点、线接触，易磨损C ．设计较为复杂D ．不能实现间歇运动2 与其他机构相比，凸轮机构最大的优点是。

A ．可实现各种预期的运动规律B ．便于润滑C ．制造方便，易获得较高的精度D ．从动件的行程可较大3 盘形凸轮机构的压力角恒等于常数。

A ．摆动尖顶推杆B ．直动滚子推杆C ．摆动平底推杆D ．摆动滚子推杆4 对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为关系。

A ．偏置比对心大B ．对心比偏置大C ．一样大D ．不一定5 既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。

A ．等速运动规律B ．摆线运动规律（正弦加速度运动规律）C ．等加速等减速运动规律D ．简谐运动规律（余弦加速度运动规律）6 对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。

A ．增大基圆半径B ．改用滚子推杆C ．改变凸轮转向D ．改为偏置直动尖顶推杆7．（）从动杆的行程不能太大。

A. 盘形凸轮机构B. 移动凸轮机构C. 圆柱凸轮机构8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。

A 尖顶式从动杆 B. 滚子式从动杆 C. 平底式从动杆9．（）可使从动杆得到较大的行程。

A. 盘形凸轮机构 B 移动凸轮机构 C. 圆柱凸轮机构10．（）的摩擦阻力较小，传力能力大。

A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆11. （）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。

第5章凸轮机构1．从动件的运动规律:等速，等加速等减速，余弦加速度，正弦加速度2．动力特性:刚性冲击，柔性冲击3．设计原理:反转法，比例尺，等分基圆，偏置从动件压力角与自锁条件4．基本参数:基圆半径，滚子半径，平底尺寸【思考题】5-1 凸轮机构的应用场合是什么？凸轮机构的组成是什么？通常用什么办法保证凸轮与从动件之间的接触？5-2 凸轮机构分成哪几类？凸轮机构有什么特点？5-3 为什么滚子从动件是最常用的从动件型式？5-4 凸轮机构从动件的常用运动规律有那些？各有什么特点？5-5 图解法绘制凸轮轮廓的原理是什么？为什么要采用这种原理？5-6 什么情况下要用解析法设计凸轮的轮廓？5-7 设计凸轮应注意那些问题？5-8 从现有的机器上找出两个凸轮机构应用实例，分析其类型和运动规律?A级能力训练题1.在凸轮机构的几种基本的从动件运动规律中，运动规律使凸轮机构产生刚性冲击，运动规律产生柔性冲击，运动规律则没有冲击。

2.在凸轮机构的各种常用的推杆运动规律中，只宜用于低速的情况，宜用于中速，但不宜用于高速的情况，而可在高速下应用。

3.设计滚子推杆盘形凸轮轮廓线时，若发现凸轮轮廓线有变尖现象，则在尺寸参数的改变上应采取的措施是或。

4.移动从动件盘形凸轮机构，当从动件运动规律一定时，欲同时降低升程的压力角，可采用的措施是。

若只降低升程的压力角，可采用方法。

5.凸轮的基圆半径是从到的最短距离。

6.设计直动滚子推杆盘形凸轮机构的工作廓线时，发现压力角超过了许用值，且廓线出现变尖现象，此时应采用的措施是__________________________________________。

7.与其他机构相比，凸轮机构的最大优点是。

（1）便于润滑（2）可实现客种预期的运动规律（3）从动件的行程可较大（4）制造方便，易获得较高的精度8.凸轮的基圆半径越小，则凸轮机构的压力角，而凸轮机构的尺寸。

（1）增大（2）减小（3）不变（4）增大或减小9.设计凸轮廓线对，若减小凸轮的基圆半径r b，则凸轮廓线曲率半径将。

第4章凸轮机构及其设计习题解答(总8页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--如图(a)所示的凸轮机构推杆的速度曲线由五段直线组成。

要求：在题图上画出推杆的位移曲线、加速度曲线；判断哪几个位置有冲击存在，是刚性冲击还是柔性冲击；在图示的F位置，凸轮与推杆之间有无惯性力作用，有无冲击存在图【分析】要正确地根据位移曲线、速度曲线和加速度曲线中的一个画出其余的两个，必须对常见四推杆的运动规律熟悉。

至于判断有无冲击以及冲击的类型，关键要看速度和加速度有无突变。

若速度突变处加速度无穷大，则有刚性冲击；若加速度的突变为有限值，则为柔性冲击。

解：由图(a)可知，在OA段内(0≤δ≤π/2)，因推杆的速度v=0，故此段为推杆的近休段，推杆的位移及加速度均为零。

在AB段内(π/2≤δ≤3π/2)，因v>0，故为推杆的推程段。

且在AB段内，因速度线图为上升的斜直线，故推杆先等加速上升，位移曲线为抛物线运动曲线，而加速度曲线为正的水平直线段；在BC段内，因速度曲线为水平直线段，故推杆继续等速上升，位移曲线为上升的斜直线，而加速度曲线为与δ轴重合的线段；在CD段内，因速度线为下降的斜直线，故推杆继续等减速上升，位移曲线为抛物线，而加速度曲线为负的水平线段。

在DE段内(3π/2≤δ≤2π)，因v<0，故为推杆的回程段，因速度曲线为水平线段，故推杆做等速下降运动。

其位移曲线为下降的斜直线，而加速度曲线为与δ轴重合的线段，且在D和E处其加速度分别为负无穷大和正无穷大。

综上所述作出推杆的速度v及加速度a线图如图(b)及(c)所示。

由推杆速度曲线和加速度曲线知，在D及E处，有速度突变，且相应的加速度分别为负无穷大和正无穷大。

故凸轮机构在D和E处有刚性冲击。

而在A，B，C及D处加速度存在有限突变，故在这几处凸轮机构有柔性冲击。

在F处有正的加速度值，故有惯性力，但既无速度突变，也无加速度突变，因此，F处无冲击存在。

第9章 凸轮机构一、主要内容：1、根据推杆运动规律利用反转法设计凸轮轮廓曲线2、特定凸轮机构，绘出其实际廓线（理论廓线）、图示位置凸轮机构的压力角，位移、以及凸轮从图示位置转过某个角度后凸轮机构的压力角和位移。

二、作图题 (说明：不必写作图步骤，但必须保留作图线)9-1、图示凸轮机构，凸轮轮廓是一个圆，圆心在A 点，在图上标注：（1）、凸轮的基圆r 0、实际廓线η，理论廓线η’ （2）、图示位置凸轮机构的压力角α，位移s（3）、凸轮从图示位置转过90。

后凸轮机构的压力角α’和位移s ’9-2、图示凸轮机构，凸轮轮廓是一个圆，圆心在A 点，在图上标注图示凸轮机构，要求在图上标注 基园r 0，图示位置压力角α，位移s ，凸轮从图示位置转过90o 后机构的压力角α’和位移s ’9-3 .图示偏心圆盘凸轮机构，圆盘半径R =50mm ， e =25mm ，在图上标注凸轮的基圆r 0、从动件的行程h凸轮从图示位置转过90。

后凸轮机构的压力角α’和位移s ’，并且求出具体数值。

习题9-1 习题9-2 mm)13(2525255030)50/25(sin mm 502)(221-=--=︒====--+=-s e e R e R h α习题9-49-4 图示偏心圆盘凸轮机构，在图上标注（1）凸轮的基圆r 0、实际廓线η，理论廓线η’、偏距园e ；（2）图示位置从动杆的位移S 和压力角α；（3）从动杆由最低位置到图示位置，凸轮已转过的角度δ9-5如图所示为一凸轮机构，凸轮的轮廓为一个圆，圆心为O 1，凸轮的转动中心为O 。

在图上标注（1）凸轮的基圆r 0、实际廓线η，理论廓线η’、偏距园e ；（2）凸轮转过30。

时推杆的位移S 和压力角α ；9-6 图示偏置直动滚子从动件盘形凸轮机构中，凸轮以角速度逆时针方向转动。

试在图上：（1）画出理论轮廓曲线、基圆与偏距圆；（2）标出凸轮从图示位置转过90°时的压力角 和位移 s 。

3-1 什么样的构件叫凸轮？什么样的机构是凸轮机构？凸轮机构的功用是什么？答：凸轮是一个具有曲线轮廓或凹槽的构件。

凸轮机构一般是由凸轮，从动件和机架三个构件组成的高副机构。

凸轮通常作连续等速转动，从动件根据使用要求设计使它获得一定规律的运动，凸轮机构能实现复杂的运动要求，广泛用于各种自动化和半自动化机械装置中。

凸轮机构主要作用是使从动杆按照工作要求完成各种复杂的运动，包括直线运动、摆动、等速运动和不等速运动。

3-2 滚子从动件的滚子半径大小对凸轮工作有什么影响？若某一凸轮机构的滚子损坏后，是否可以任取一滚子来代替？为什么？答：对于滚子从动件的凸轮机构，滚子半径的大小常常影响到凸轮实际轮廓曲线的形状，设计时要选择合适的滚子半径T r ，否则会出现运动失真的情况。

对于滚子从动件的凸轮机构，如果滚子损坏不能任取一滚子代替。

因为如果选取滚子与原有滚子尺寸不同，从动件的运动规律会发生变化；如果希望从动件的运动规律不变，需要选取与原有凸轮相匹配的的滚子，或者修改凸轮，即凸轮在原理论廓线不变的情况下，作其法向等距曲线并使之距离等于新滚子半径得到新的实际轮廓曲线，重新加工凸轮，后者较繁琐，不宜采取。

3-3 凸轮压力角越小越好吗？为什么？答：凸轮压力角越小越好。

凸轮机构压力角：推杆在与凸轮的接触点上所受的正压力与推杆上该点的速度方向所夹的锐角。

压力角越大，将造成所受的正压力越大，甚至达到无穷大而出现自锁，因而，从减小推力，避免自锁，使机构具有良好的受力状况来看，压力角越小越好。

3-4 为什么平底直动从动件盘形凸轮机构的凸轮轮廓曲线一定要外凸？滚子直动从动件盘形凸轮机构的凸轮轮廓曲线却允许内凹，而且内凹段一定不会出现运动失真？答：对于平底直动从动件盘形凸轮机构，只有凸轮廓线外凸，才能保证凸轮轮廓曲线上的所有点都能与从动件平底接触；对于滚子直动从动件盘形凸轮机构，凸轮实际廓线是沿理论廓线，以滚子半径为间距，作其法向等距曲线得到的，当凸轮轮廓曲线内凹时，实际廓线各点的曲率半径为对应理论廓线各点曲率半径与滚子半径之和，因而不管滚子半径多大，实际廓线各点的曲率半径都大于零，所以可以正常运动并且不会出现失真现象。

05凸轮机构及其设计1.凸轮机构中的压力角是和所夹的锐角。

2.凸轮机构中�使凸轮与从动件保持接触的方法有和两种。

3.在回程过程中�对凸轮机构的压力角加以限制的原因是。

4.在推程过程中�对凸轮机构的压力角加以限制的原因是。

5.在直动滚子从动件盘形凸轮机构中�凸轮的理论廓线与实际廓线间的关系是。

6.凸轮机构中�从动件根据其端部结构型式�一般有、、等三种型式。

7.设计滚子从动件盘形凸轮机构时�滚子中心的轨迹称为凸轮的廓线�与滚子相包络的凸轮廓线称为廓线。

8.盘形凸轮的基圆半径是上距凸轮转动中心的最小向径。

9.根据图示的dd 2 s��2�运动线图�可判断从动件的推程运动是_________________________________�从动件的回程运动是____________________________________________。

10.从动件作等速运动的凸轮机构中�其位移线图是线�速度线图是线。

11.当初步设计直动尖顶从动件盘形凸轮机构中发现有自锁现象时�可采用、、等办法来解决。

12.在设计滚子从动件盘形凸轮轮廓曲线中�若出现时�会发生从动件运动失真现象。

此时�可采用方法避免从动件的运动失真。

13.用图解法设计滚子从动件盘形凸轮轮廓时�在由理论轮廓曲线求实际轮廓曲线的过程中�若实际轮廓曲线出现尖点或交叉现象�则与的选择有关。

14.在设计滚子从动件盘形凸轮机构时�选择滚子半径的条件是。

15.在偏置直动从动件盘形凸轮机构中�当凸轮逆时针方向转动时�为减小机构压力角�应使从动件导路位置偏置于凸轮回转中心的侧。

16.平底从动件盘形凸轮机构中�凸轮基圆半径应由来决定。

17.凸轮的基圆半径越小�则凸轮机构的压力角越�而凸轮机构的尺寸越。

18.凸轮基圆半径的选择�需考虑到、�以及凸轮的实际廓线是否出现变尖和失真等因素。

19.当发现直动从动件盘形凸轮机构的压力角过大时�可采取��等措施加以改进�当采用滚子从动件时�如发现凸轮实际廓线造成从动件运动规律失真�则应采取�等措施加以避免。

第5章凸轮机构1．从动件的运动规律:等速，等加速等减速，余弦加速度，正弦加速度2．动力特性:刚性冲击，柔性冲击3．设计原理:反转法，比例尺，等分基圆，偏置从动件压力角与自锁条件4．基本参数:基圆半径，滚子半径，平底尺寸【思考题】5-1 凸轮机构的应用场合是什么？凸轮机构的组成是什么？通常用什么办法保证凸轮与从动件之间的接触？5-2 凸轮机构分成哪几类？凸轮机构有什么特点？5-3 为什么滚子从动件是最常用的从动件型式？5-4 凸轮机构从动件的常用运动规律有那些？各有什么特点？5-5 图解法绘制凸轮轮廓的原理是什么？为什么要采用这种原理？5-6 什么情况下要用解析法设计凸轮的轮廓？5-7 设计凸轮应注意那些问题？5-8 从现有的机器上找出两个凸轮机构应用实例，分析其类型和运动规律?A级能力训练题1.在凸轮机构的几种基本的从动件运动规律中，运动规律使凸轮机构产生刚性冲击，运动规律产生柔性冲击，运动规律则没有冲击。

2.在凸轮机构的各种常用的推杆运动规律中，只宜用于低速的情况，宜用于中速，但不宜用于高速的情况，而可在高速下应用。

3.设计滚子推杆盘形凸轮轮廓线时，若发现凸轮轮廓线有变尖现象，则在尺寸参数的改变上应采取的措施是或。

4.移动从动件盘形凸轮机构，当从动件运动规律一定时，欲同时降低升程的压力角，可采用的措施是。

若只降低升程的压力角，可采用方法。

5.凸轮的基圆半径是从到的最短距离。

6.设计直动滚子推杆盘形凸轮机构的工作廓线时，发现压力角超过了许用值，且廓线出现变尖现象，此时应采用的措施是__________________________________________。

7.与其他机构相比，凸轮机构的最大优点是。

（1）便于润滑（2）可实现客种预期的运动规律（3）从动件的行程可较大（4）制造方便，易获得较高的精度8.凸轮的基圆半径越小，则凸轮机构的压力角，而凸轮机构的尺寸。

（1）增大（2）减小（3）不变（4）增大或减小9.设计凸轮廓线对，若减小凸轮的基圆半径r b，则凸轮廓线曲率半径将。

一、填空1.凸轮机构主要是由_凸轮_、_从动件_和固定机架三个基本构件所组成。

2.按凸轮的外形，凸轮机构主要分为_盘形__凸轮和_柱体_凸轮两种基本类型。

3.从动杆与凸轮轮廓的接触形式有_尖顶_、_滚子_和平底三种。

4.以凸轮最小半径r0 所作的圆称之为基圆，r0 称为凸轮的基圆半径7.凸轮机构从动杆等速运动的位移为一条__斜直线__线。

10、在凸轮机构一个运动循环中, 从动件重复升、停、降、停的过程。

11、在等速度运动图中，位移和转角成正比关系，其图线为一条直线。

12、从动件的上升或下降运动速度v 为常数时的运动规律，称为匀速运动规律。

13、凸轮机构在远休行程中，凸轮所对应的转角称之为远休角用字母表示。

14、平底式从动杆与凸轮的接触面较大，易于形成油膜，所以润滑较好，摩擦较小，常用于没有凹形曲线的凸轮上作高速传动二、选择10.凸轮机构的移动式从动杆能实现_c______。

a 匀速、平稳的直线运动b 简偕直线运动c 各种复杂形式的直线运动11.凸轮与从动件接触处的运动副属于__a_____。

a 高副b 转动副c 移动副12. 要使常用凸轮机构正常工作，必须以凸轮__c_____。

a 作从动件并匀速转动b 作主动件并变速转动c 作主动件并匀速转动13.在要求__a_____的凸轮机构中，宜使用滚子式从动件。

a 传力较大b 传动准确、灵敏c 转速较高凸轮机构从动件作等速规律运动时会产生__a__冲击。

A. 刚性B. 柔性C. 刚性和柔性14、__a__对于较复杂轮廓曲线的凸轮，也能准确地获得所需的运动规律。

A. 尖顶式从动件B. 滚子式从动件C. 平底式从动件三、判断1. 凸轮机构广泛用于自动化机械中。

( 对）2. 圆柱凸轮机构中，凸轮与从动杆在同一平面或相互平行的平面内运动。

( 错）3. 平底从动杆不能用于具有内凹槽曲线的凸轮。

( 对）4. 凸轮机构从动件的运动规律是可按要求任意拟订的。

( 对）5．凸轮在机构中经常是主动件。

第3章凸轮机构一、判断题（正确T，错误F）1.凸轮机构出现自锁是由于驱动力小造成的。

（）2.在凸轮从动件运动规律中，等速运动的加速度冲击最小。

（）3.适用于高速运动的凸轮机构从动件运动规律为余弦加速度运动。

（）4.基圆是凸轮实际廓线上到凸轮回转中心距离最小为半径的圆。

（）5.若要使凸轮机构压力角减小，应增大基圆半径。

（）6.凸轮机构的从动件按简谐运动规律运动时，不产生冲击。

（）二、单项选择题1. 设计凸轮机构，当凸轮角速度和从动件运动规律已知时，则。

A.基圆半径越大，压力角越大B.基圆半径越小，压力角越大C.滚子半径越小，压力角越小D.滚子半径越大，压力角越小2. 凸轮机构的从动件选用等加速等减速运动规律时，其从动件的运动。

A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击3. 在设计直动滚子从动件盘形凸轮机构时，若发生运动失真现象，可以。

A.增大滚子半径B.减少基圆半径C.增大基圆半径D.增加从动件长度4. 在下列凸轮机构中，从动件与凸轮的运动不在同一平面中的是。

A.直动滚子从动件盘形凸轮机构B.摆动滚子从动件盘形凸轮机构C.直动平底从动件盘形凸轮机构D.摆动从动件圆柱凸轮机构5. 与连杆机构相比，凸轮机构最大的缺点是。

A.设计较为复杂B.惯性力难以平衡C.点、线接触，易磨损D.不能实现间歇运动6. 有限值的突变引起的冲击为刚性冲击。

A.位移B.速度C.加速度D.频率7.对于转速较高的凸轮机构，为减小冲击振动，从动件运动规律宜采用运动规律。

A.等速B.等加速等减速C.正弦加速度8.若从动件的运动规律为等加速等减速运动规律、简谐运动规律或正弦加速度运动规律，当把凸轮转速提高一倍时，从动件的加速度是原来的倍。

A. 1B. 2C. 4D. 89.当凸轮基圆半径相同时，采用适当的从动件导路偏置可以凸轮机构推程的压力角。

A.减小B.增加C.保持原来10.滚子从动件盘形凸轮机构的滚子半径应凸轮理论廓线外凸部分的最小曲率半径。

（完整版）凸轮机构习题答案1、在图示机构运动简图中，作出基圆，标出其基圆半径二及推杆的行程h.
（写出作图步骤）
图所示为一偏置尖底直动从动件盘形凸轮机构，已知凸轮为一以C为中心的
圆盘，圆盘半径R=30mm,偏心距6=10巾巾，从动件偏距E=10mm,转向如图所
示。

试用图解法求出(按1: 1的比例作图求解)
(1)凸轮的基圆半径rb和从动件的升程h;
⑵凸轮机构的推程角3、回程角6、远休止角b和近休止角T；t h s s
图示凸轮机构，要求：
(1)写出该凸轮机构的名称；
(2)画出凸轮的基圆，偏距圆；
(3)图示位置时从动件的位移$、压力角a
1、如图所示为一偏置滚子从动件盘形凸轮机构，凸轮的实际廓线为一个圆，圆心为01,凸轮的转动中心为。

（1）画出基圆、偏距圆；
⑵画出从动件在图示位置时的压力角。

和位移s。

（不必作文字说明，但必须保留作图线）。

3、图为一偏置滚子直动从动件盘形凸轮机构，试在图上绘出:
（1）、偏距圆；（2）、基圆；（3）、图示位置从动件位移及压力角;
(4)、滚子在C点接触时凸轮的转角.。
