线材行业耐压测试仪操作指导书

耐压测试仪操作规程

一、前言

耐压测试仪是一种用于测试电气设备绝缘强度的仪器。为了保证测试结果的准确性和安全性，必须按照操作规程进行操作。本文将详细介绍耐压测试仪的操作规程。

二、设备准备

1.检查仪器是否完好无损，连接线是否接触良好，电源线是否接地可靠。

2.检查被测设备是否符合测试要求，并确认被测设备已经通电。

3.将耐压测试仪与被测设备连接，确保连接正确。

三、设置参数

1.根据被测设备的额定电压和额定电流设置耐压测试仪的输出电压和输出电流。

2.设置测试时间。根据被测设备的要求设置时间，一般为1分钟到5分钟不等。

3.设置输出模式。根据需要选择直流或交流输出模式。

四、开始测试

1.先将输出电压调整到零，再打开输出开关。

2.调节输出电压和输出电流至预定值，并开始计时。

3.在测试过程中，应注意观察被测设备的状态，如有异常情况应立即停止测试，并进行处理。

4.在测试结束后，先将输出开关关闭，再将输出电压调整为零。

五、测试结果处理

1.将测试结果记录下来，并进行分析。

2.如果测试结果符合要求，则被测设备可以正常使用。

3.如果测试结果不符合要求，则需要进行维修或更换设备。

六、注意事项

1.在操作过程中，应注意安全，避免触电事故的发生。

2.在测试过程中，应注意观察被测设备的状态，如有异常情况应立即停止测试，并进行处理。

3.在测试结束后，先将输出开关关闭，再将输出电压调整为零。避免对被测设备造成损害。

4.在使用耐压测试仪时，应遵循操作规程，并按照说明书正确操作。如有不懂之处，请咨询专业人员。

加达利汽车电子（广州）有限公司--三级文件

耐压测试仪作业指导书

文件编号:

版 本 号:A

页 码: 共5页

制 订: 王少华

审 核:

批 准:

受控状态:

文

件

修

改

记

录 修改次数 修改内容简述 修改人 审核 批准 生效日期

0 首次发行 王少华

受控状态 加达利汽车电子(广州)有限公司

三级文件 文件编号：

版本号 A 修改次数 0

耐压测试仪作业指导书 生效日期：2012-09-17

页码：第2页,共5页

修改次数 修改内容 作成/日期 王少华 1

2 审核/日期 3

4 批准/日期 5

1. 目的：明确化安规部品耐压测试作业标准,确保纳品品质.

2. 范围：适用于IQC受入检查,安规部品耐压测试.

3. 责任：

3.1 技术部仪器购买、校准实施、修理维护.

3.2 IQC作业、点检由技术员以上人员实施,使用维护.

4. 资格及训练：

4.1 校准需要专业机构实施

4.2 需要内部培训合格后方能上岗

5.注意事项：

5.1 确认在耐压测试仪断电状态下连接待测品.

5.2 耐压测试仪、待测品与导线连接是否正确.

5.3 耐压测试仪的测试中指示灯亮时,严禁触摸待测品及连接导线.

5.4 进行耐压测试前请使用绝缘手套,防止触电影响人身安全.

6．程序：

6.1.耐压测试仪产品简介

6.1.1 耐压测试仪型号:KIKUSUI TOS8650[日本菊水]

6.1.2 技术参数

●试验电压：AC0kV～5kV

●电流检测：0.1mA～250mA

●试验时间：计时器 （1～60 秒）

●电压计：1.5KV最小刻度0.05KV、5kV最小刻度0.1KV

●输出容量：500VA

●电源：AC100V±10％

受控状态 加达利汽车电子(广州)有限公司

三级文件 文件编号：

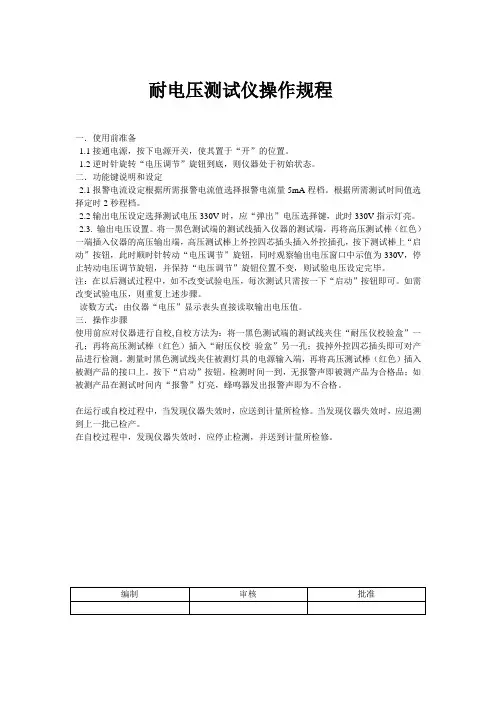

耐电压测试仪操作规程

一．使用前准备

1.1接通电源，按下电源开关，使其置于“开”的位置。

1.2逆时针旋转“电压调节”旋钮到底，则仪器处于初始状态。

二．功能键说明和设定

2.1报警电流设定根据所需报警电流值选择报警电流量5mA程档。根据所需测试时间值选择定时2秒程档。

2.2输出电压设定选择测试电压330V时，应“弹出”电压选择键，此时330V指示灯亮。

2.3. 输出电压设置。将一黑色测试端的测试线插入仪器的测试端，再将高压测试棒（红色）一端插入仪器的高压输出端，高压测试棒上外控四芯插头插入外控插孔，按下测试棒上“启动”按钮，此时顺时针转动“电压调节”旋钮，同时观察输出电压窗口中示值为330V，停止转动电压调节旋钮，并保持“电压调节”旋钮位置不变，则试验电压设定完毕。

注：在以后测试过程中，如不改变试验电压，每次测试只需按一下“启动”按钮即可。如需改变试验电压，则重复上述步骤。

读数方式：由仪器“电压”显示表头直接读取输出电压值。

三．操作步骤

使用前应对仪器进行自校,自校方法为：将一黑色测试端的测试线夹住“耐压仪校验盒”一孔；再将高压测试棒（红色）插入“耐压仪校 验盒”另一孔；拔掉外控四芯插头即可对产品进行检测。测量时黑色测试线夹住被测灯具的电源输入端，再将高压测试棒（红色）插入被测产品的接口上。按下“启动”按钮。检测时间一到，无报警声即被测产品为合格品；如被测产品在测试时间内“报警”灯亮，蜂鸣器发出报警声即为不合格。

在运行或自校过程中，当发现仪器失效时，应送到计量所检修。当发现仪器失效时，应追溯到上一批已检产。

在自校过程中，发现仪器失效时，应停止检测，并送到计量所检修。

编制 审核 批准

耐压测试仪规范操作规程

一、安全操作规范

1.使用前务必检查耐压测试仪的外观及线缆是否损坏，若发现损坏应立即更换或维修。

2.确保测试仪的工作电压与被测试设备的额定电压相匹配，过高的电压可能会造成设备损坏或者人身伤害。

3.测试仪应与地线连接，以确保测试的安全性。

4.在进行测试前，应将被测试设备与电源完全隔离，避免误伤或设备损坏。

5.使用过程中，不能擅自拆卸或改变测试仪的组装，确保测试仪的完整性。

6.长时间使用后，应及时对测试仪进行维护，确保其正常工作。

二、操作流程

1.将被测试设备与耐压测试仪连接，确保连接牢固可靠。

2.打开测试仪的电源开关，观察仪表显示的电压值，确保测试仪的电压输出正常。

3.调整耐压测试仪的电压和时间设置，以适应不同设备的测试要求。

4.确认被测试设备与电源完全隔离，避免误伤。

5.将测试仪的电压输出连接到被测试设备的电源输入端。

6.开始进行耐压测试，记录测试时间和电压值。 7.测试完成后，将测试仪的电源开关关闭，并断开测试仪的电源线和被测试设备的连接线。

8.维护测试仪器，包括清洁、检查和更换损坏的零部件。

三、注意事项

1.在测试过程中，严禁触摸测试仪器的输出端口，避免触电伤害。

2.若发现设备发热或异常，应立即停止测试，并检查设备是否损坏或连接是否正确。

3.耐压测试仪应放置在干燥、通风的环境中进行测试，避免水或湿气进入仪器内部。

4.使用中发现任何故障或异常情况，应立即停止使用，并进行检修或维修。

5.在测试过程中，应严格按照设备的额定电压进行测试，并在设备上标明测试日期、电压、时间等信息。

四、测试结果记录

1.在测试过程中，应及时记录测试参数，包括电压、时间和测试日期等信息。

2.测试结果记录应保存至少一年，以备后续查阅和分析。

通过以上规范操作规程的执行，能够确保耐压测试仪的安全运行，保证测试结果的准确性，降低设备损坏和人身伤害的风险。同时，规范操作规程的制定和执行也有助于提高工作效率，提升测试仪器的使用寿命。
