耐压测试仪作业指导书

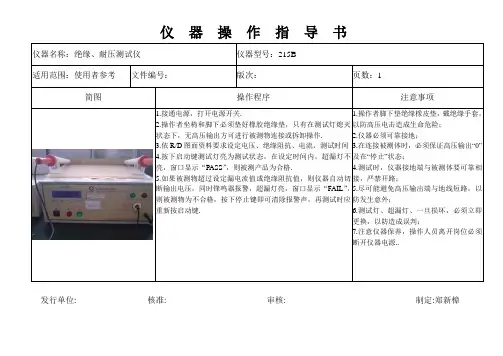

仪 器 操 作 指 导 书

仪器名称：绝缘、耐压测试仪 仪器型号：215B

适用范围：使用者参考 文件编号： 版次： 页数：1

简图 操作程序 注意事项

1.接通电源，打开电源开关.

2.操作者坐椅和脚下必须垫好橡胶绝缘垫，只有在测试灯熄灭状态下，无高压输出方可进行被测物连接或拆卸操作.

3.依R/D图面资料要求设定电压、绝缘阻抗、电流、测试时间

4.按下启动键测试灯亮为测试状态，在设定时间内，超漏灯不亮，窗口显示“PASS”，则被测产品为合格.

5.如果被测物超过设定漏电流值或绝缘阻抗值，则仪器自动切断输出电压，同时锋鸣器报警，超漏灯亮，窗口显示“FAIL”，则被测物为不合格，按下停止键即可清除报警声，再测试时应重新按启动键. 1.操作者脚下垫绝缘橡皮垫，戴绝缘手套，以防高压电击造成生命危险；

2.仪器必须可靠接地；

3.在连接被测体时，必须保证高压输出“0”及在“停止”状态；

4.测试时，仪器接地端与被测体要可靠相接，严禁开路；

5.尽可能避免高压输出端与地线短路，以防发生意外；

6.测试灯、超漏灯、一旦损坏，必须立即更换，以防造成误判；

7.注意仪器保养，操作人员离开岗位必须断开仪器电源..

发行单位: 核准: 审核: 制定:郑新樟

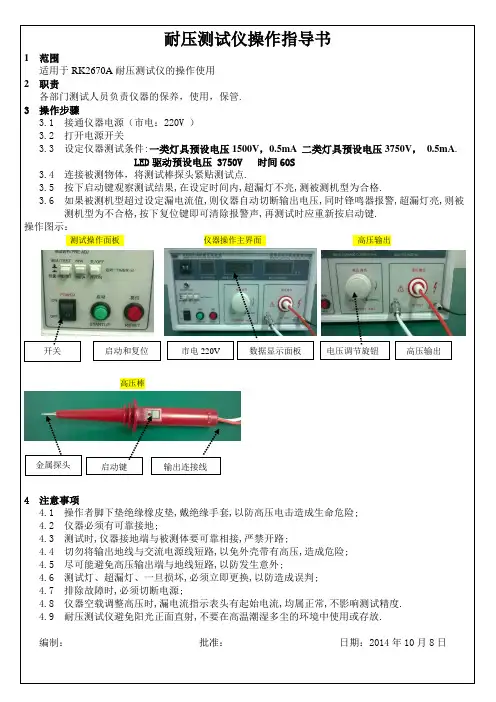

耐压测试仪操作指导书

1 范围

适用于RK2670A耐压测试仪的操作使用

2 职责

各部门测试人员负责仪器的保养，使用，保管.

3 操作步骤

3.1 接通仪器电源（市电：220V ）

3.2 打开电源开关

3.3 设定仪器测试条件:一类灯具预设电压1500V，0.5mA 二类灯具预设电压3750V， 0.5mA.

LED驱动预设电压 3750V 时间60S

3.4 连接被测物体，将测试棒探头紧贴测试点.

3.5 按下启动键观察测试结果,在设定时间内,超漏灯不亮,测被测机型为合格.

3.6 如果被测机型超过设定漏电流值,则仪器自动切断输出电压,同时锋鸣器报警,超漏灯亮,则被测机型为不合格,按下复位键即可清除报警声,再测试时应重新按启动键.

操作图示：

测试操作面板 仪器操作主界面 高压输出

高压棒

4 注意事项

4.1 操作者脚下垫绝缘橡皮垫,戴绝缘手套,以防高压电击造成生命危险;

4.2 仪器必须有可靠接地;

4.3 测试时,仪器接地端与被测体要可靠相接,严禁开路;

4.4 切勿将输出地线与交流电源线短路,以免外壳带有高压,造成危险;

4.5 尽可能避免高压输出端与地线短路,以防发生意外;

4.6 测试灯、超漏灯、一旦损坏,必须立即更换,以防造成误判;

4.7 排除故障时,必须切断电源;

4.8 仪器空载调整高压时,漏电流指示表头有起始电流,均属正常,不影响测试精度.

4.9 耐压测试仪避免阳光正面直射,不要在高温潮湿多尘的环境中使用或存放.

编制： 批准： 日期：2014年10月8日

实用文档

.

耐压测试仪

作业指导书

编 制

校 对

审 核

批 准

修改记录

时间 经办人 修订内容 审核 批准

北京能高自动化技术股份有限公司

Beijing Nego Automation Technology Co.,Ltd实用文档

. 一、目的

规范耐压测试仪操作，使操作人员掌握测量仪器的正确使用方法，保证操作人员人身安全与被测产品电气性能。

二、范围

北京能高自动化技术股份有限公司制造中心大兴实验站出厂调试人员，及所有使用耐压测试仪进行作业的其他人员。

三、权责

制造中心工艺及技术部：负责耐压测试仪的日常使用、点检与维护；

企管中心人事行政部：负责耐压测试仪的定期送检与校验。

四、要求

1、耐压测试仪为高压测试仪器，使用其作业前应进行日常点检，保证仪器状态正常，如有异常情况，应立即停止使用并及时反映情况；

2、使用耐压测试仪的日常作业，应安排在做好防护的隔离区域进行；

3、使用耐压测试仪的操作区域地上应铺设绝缘垫，并设置高压警示标志；

4、测试工作应该在工作台上进行，工作台表面必须铺设非导电材料；

5、耐压测试仪操作人员要做好绝缘防护，应配带绝缘手套、穿绝缘鞋；

6、操作人员不可穿有金属装饰的衣服或带金属手饰，避免因金属饰物产生的感应电而发生意外；

7、使用耐压测试仪作业开始时，应确保其他人员远离被测设备。

五、操作规程

（一）工前准备

1、按照《耐压测试仪点检规程》准备仪器，并做好点检记录；

2、确认仪器处于工作正常状态；

3、确认工作台面整洁，无螺钉、焊锡丝、裸导线等易导电杂物；

4、确认操作人员已做好绝缘防护，配带绝缘手套与绝缘鞋。

电器耐压绝缘测试仪作业指导书

一、目的：

为确保整机及零部件电机、扬升马达和控制器在通电过程中不发生漏电现象，避免安全事故的发生，特拟定此作业指导书。

二、范围：

适用于电跑中的整机、电机、扬升马达及控制器的耐压绝缘测试仪。

三、技术指标：

绝缘（阻值要求）100MΩ、耐压在电流＜3mA、电压＞1.8KV的条件下打高压5秒合格才能通过。

四、操作步骤：

4.1将测试仪后端工作电源接220V电压（此为测试仪工作电源）

4.2将测试仪后端输入电源接整机或零部件工作所需电压。

4.3 将测试仪后端测试电源耐压电源开关拨到上方，以接通电路。

4.4 将整机或待测零部件电路接入输出电源端插座内

4.5 将整机或待测零部件的接地线用仪器上的接地线钳夹住

4.6 打开测试仪前端面板电源开关

4.7 点击液晶显示屏上的“开始测试”进入待测界面

4.8 点击前端面板电源开关上端的“启动”开始启动测试

4.9 测试仪器会对耐压、绝缘等测试项目逐个进行检测。合格会亮绿灯并在液晶显示屏上显示“合格”，遇到不通过会红灯亮起并停止测试，显示屏上显示“不合格”

4.10 测试完成关闭所有电源。

五、注意事项和保养：

5.1在打高压时，千万要注意安全，因为输出的电压是1.8千伏左右，在测试过程中，手不要摸机器及各零部件，以免事故发生。

5.2测试完后，注意关闭电源，各插头插座放于合适位置。

5.3定期擦灰，保持仪器表设备清洁，测试完毕后，用布把它罩住。
