酚醛复合风管施工方案

.

. 单面彩钢酚醛复合风管制作与施工工艺

第一章 材质简介及施工准备

一、材质简介

单面彩钢酚醛复合风管融合了传统材料和现代技术的双重优点，既增强了板材的保温性能，同时提高了外表强度及防火性能。它还具有防水，无味，无毒，不腐，不裂，不变形，不燃，高强质轻，施工方便，使用寿命长等特点，所以最近十几年被广泛应用于暖通工程中。

二、工具

1、工作台（4米长、1.2米～1.5米宽） 至少一个

2、刀具 （单直刀、单斜刀、双面刀） 各一把

3、1米钢直尺、0.5米钢角尺（分度值均为1mm） 各一把

4、4.2米、1.3米铝合金压尺 各一根

5、手电钻、砂轮切割机、电锤、电焊机、台钻 各一台

6、长、短密封胶枪 各二把

7、裁刀、卷尺和毛刷 若 干

8、橡胶锤、铁圆规 各二把

三、辅助材料

1、PVC连接件：直接PVC接口法兰（20mm）、U型PVC法兰（20mm）、直角PVC法兰（20mm）、工字型插条、封口角、F型PVC法兰、h型PVC法兰

2、保护碟（垫片）、连接加固柱、镀锌螺丝

3、锌铁补偿角、圆形固定支撑、吊码、强力胶水、密封胶、铝箔胶带 .

.

四、辅助配比表

复合风管制作辅材配比表

配件名称 单位 配比/㎡

平面法兰 M 1.20

转角法兰 M 0.15

U型法兰 M 0.53

插条 M 0.60

护角 只 1.20

锌铁加强角 只 2.40

铝制保护碟 只 1.34

玻纤胶带 M 2.50

复合胶水 KG 0.23

.

. 第二章 风管制作

一、风管制作程序

二、制作程序的控制与要求

1. 风管下料前图纸分解

1.1图纸分解应充分查看和分析图纸，和相应的设计意图； .

. 1.2图纸分解应结合现场实际情况，如预留洞口、施工空间等；

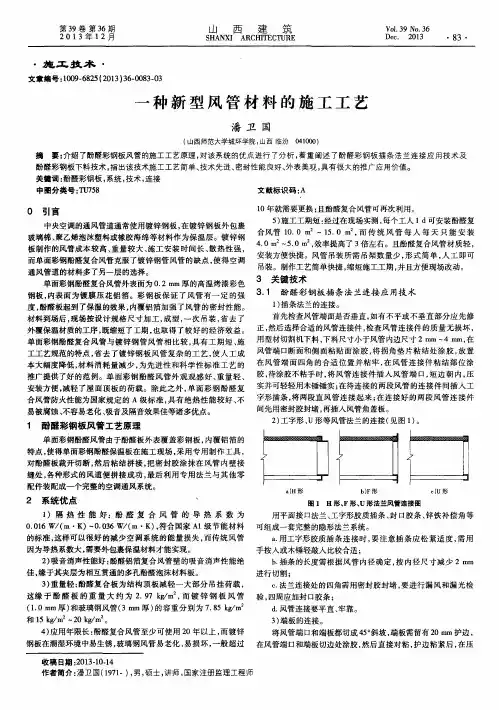

第３９卷第３６期　２　０　１　３年１　２月　山　西　建　筑　ＳＨＡＮＸＩ　ＡＲＣＨＩＴＥＣＴＵＲＥ　Ｖ０１．３９№．３６　Ｄｅｃ．　２０１３　・８３・　

・施工技术・　

文章编号：１００９—６８２５（２０１３）３６－００８３－０３　

一种新型风管材料的施工工艺　

潘卫国　

（山西师范大学城环学院，山西临汾０４１０００）　

摘要：介绍了酚醛彩钢板风管的施工工艺原理，对该系统的优点进行了分析，着重阐述了酚醛彩钢板插条法兰连接应用技术及　

酚醛彩钢板下料技术，指出该技术施工工艺简单、技术先进、密封性能良好、外表美观，具有很大的推广应用价值。　关键词：酚醛彩钢板，系统，技术，连接　

中圈分类号：ＴＵ７５８　文献标识码：Ａ　

０　引言　

中央空调的通风管道通常使用镀锌钢板，在镀锌钢板外包裹　玻璃棉、聚乙烯泡沫塑料或橡胶海绵等材料作为保温层。镀锌钢　

板制作的风管成本较高、重量较大、施工安装时间长、散热性强，　而单面彩钢酚醛复合风管克服了镀锌钢管风管的缺点，使得空调　

通风管道的材料多了另一层的选择。　单面彩钢酚醛复合风管外表面为Ｏ．２　ｍｍ厚的高温烤漆彩色　

钢板，内表面为镀膜压花铝箔。彩钢板保证了风管有一定的强　度，酚醛板起到了保温的效果，内覆铝箔加强了风管的密封性能。　

材料到场后，现场按设计规格尺寸加工，成型，一次吊装，省去了　外覆保温材质的工序，既缩短了工期，也取得了较好的经济效益。　

单面彩钢酚醛复合风管与镀锌钢管风管相比较，具有工期短、施　工工艺规范的特点，省去了镀锌钢板风管复杂的工艺，使人工成　本大幅度降低，材料消耗量减少，为先进性和科学性标准工艺的　推广提供了好的范例。单面彩钢酚醛风管外观观感好、重量轻、　安装方便，减轻了屋面顶板的荷载。除此之外，单面彩钢酚醛复　

合风管防火性能为国家规定的Ａ级标准，具有绝热性能较好、不　易被腐蚀、不容易老化、吸音及隔音效果佳等诸多优点。　

１　酚醛彩钢板风管工艺原理　

单面彩钢酚醛风管由于酚醛板外表覆盖彩钢板，内覆铝箔的　

中央空调的通风管道制作方法！

双面铝箔酚醛复合风管施工工艺

厦门高特高新材料有限公司

一、 放样

材料预算：

1、细解风管施工图，确定空调设备及风管各部件的安装位置，将风管系统拆解为直风管、弯、变径、 三通、四通等等。

2、确定各直风管及异型管的合理长度和数量。

3、确定风管与空调设备及风管各部件的连接方式及相应的连接辅件。

4、确定风管的加固方式。

5、核算板材的用量。

6、根据风管的拆分情况并结合主辅材配比表核算各种辅材的用量。

工艺过程

A、矩形直风管放样

1、计算放样尺寸：

用板材制作矩形风管，风管标注的尺寸是指风管内边尺寸。每块风管板料边都应切割成45度角斜坡，用四块风管板料组合成矩形风管。当使用20mm厚的风管板材，每块风管板料两边应比风管内边长40mm。矩形风管组合可采用一片法; U形二片法; L形二片法; 四片法。使用不同组合方法放样尺寸 不一样，按风管制作任务单规定的组合方式计算放样尺寸。

2、按计算的放样尺寸用钢直尺或钢卷尺在板材上丈量，用方铝合金靠尺和画笔在板材上画出板材切断、V形槽线、45度斜坡线。

B、T形矩形风管放样

T形矩形风管由两根矩形直管组成。按矩形直风管放样的方法，分别放样。主管在设计位量开孔，开孔尺寸为对应支管边长。用钢尺丈量，用画笔和方铝合金靠尺划出切断线、V形槽线、45度斜坡线。

C、矩形弯管的放样（弯头，S形弯管）

矩形弯管一般由四块板组成。先按设计要求，在板材上放出侧样板，然后测量侧板弯曲边的长度，按侧板弯曲边长度，放内外弧板长方形样。画出切断线、45度斜坡线、压弯区线。

D、矩形变径管的放样(靴形管)矩形变径管一般由四块板组成。先按设计要求，在板材上对侧板放样，然后测量侧板变径边长度，按测量长度对上板放样。画出切断线、45度斜坡线、压弯处线或V形槽线。

E、矩形分叉管的放样分叉管种类很多。现按r形分叉管说明放样方法。首先对风管上下盖板放样，放样见下图。测量内弧管板长度，并放样，再测量外弧管板长度并放样。画出切断线、45度斜坡线。

复合风管施工方案
