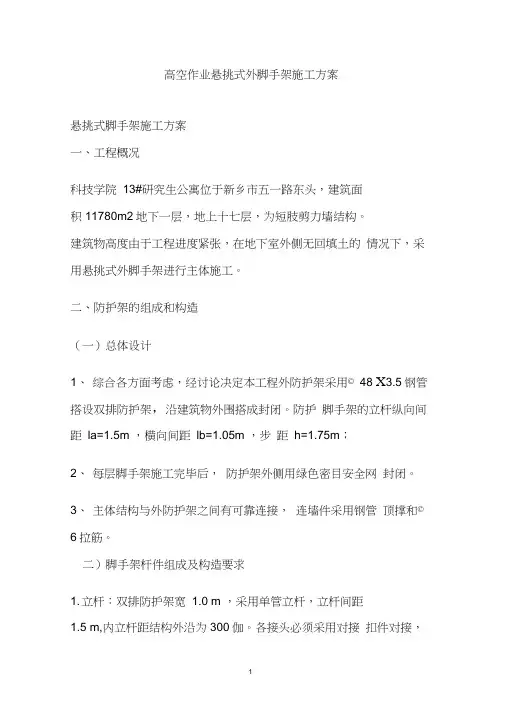

高空作业悬挑式外脚手架施工方案

悬挑式脚手架施工方案

一、工程概况

科技学院 13#研究生公寓位于新乡市五一路东头，建筑面

积11780m2地下一层，地上十七层，为短肢剪力墙结构。

建筑物高度由于工程进度紧张，在地下室外侧无回填土的 情况下，采用悬挑式外脚手架进行主体施工。

二、防护架的组成和构造

（一）总体设计

1、 综合各方面考虑，经讨论决定本工程外防护架采用© 48 X3.5钢管搭设双排防护架，沿建筑物外围搭成封闭。防护 脚手架的立杆纵向间距 la=1.5m ，横向间距 lb=1.05m ，步 距 h=1.75m；

2、 每层脚手架施工完毕后， 防护架外侧用绿色密目安全网 封闭。

3、 主体结构与外防护架之间有可靠连接， 连墙件采用钢管 顶撑和©

6拉筋。

二）脚手架杆件组成及构造要求

1. 立杆：双排防护架宽 1.0 m ，采用单管立杆，立杆间距

1.5 m,内立杆距结构外沿为300伽。各接头必须采用对接 扣件对接，2

对接应符合以下要求：

（1 ）立杆上对接扣件应交错布置， 两相邻立杆接头不得设

在同步内，接头在高度方向错开的距离应不小于 50 cm,各 接头中心距立杆与大横杆交叉主节点的距离应小于 1/3 步 距；

（2）每根立杆必须设置钢质底座， 底座下铺通长200X 50 mm木板；立杆顶端高出建筑物檐口 1.5 m ;

（ 3）立杆底部必须设置纵、 横扫地杆。 纵向扫地杆（大横 杆）米用直角扣件固定在距底座下皮 100 m处的立杆上， 横向扫地杆（小横杆）采用直角扣件固定在紧靠纵向扫地 杆上方的立杆上。

2、纵向水平杆（大横杆）：

上下大横杆的接长位置应错开布置在不同的立杆纵距中, 与相近立杆的距离不大于纵距的三分之一；相邻步架的大 横杆应错开布置在立杆的里侧和外侧。同一排大横杆的水 平偏差不大于该片脚手架总长的

1/250 ,且不大于 50mm。

（1）纵向水平杆设置于横向水平杆之下， 立杆内侧， 用直 角扣件与立杆扣紧，步距 1.75 m；

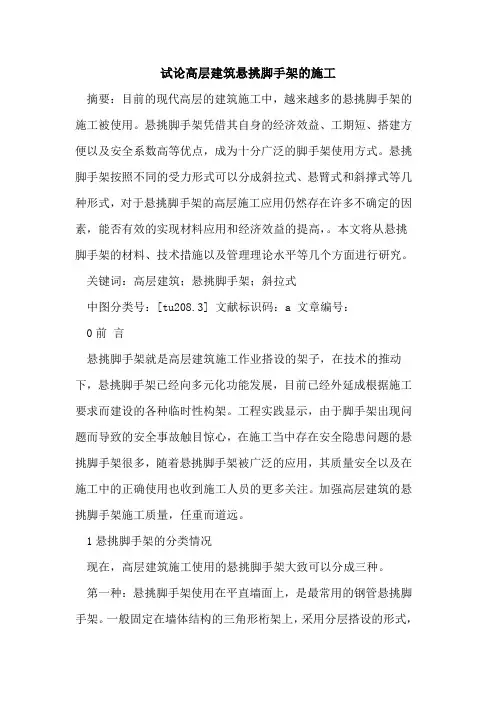

试论高层建筑悬挑脚手架的施工

摘要：目前的现代高层的建筑施工中，越来越多的悬挑脚手架的施工被使用。悬挑脚手架凭借其自身的经济效益、工期短、搭建方便以及安全系数高等优点，成为十分广泛的脚手架使用方式。悬挑脚手架按照不同的受力形式可以分成斜拉式、悬臂式和斜撑式等几种形式，对于悬挑脚手架的高层施工应用仍然存在许多不确定的因素，能否有效的实现材料应用和经济效益的提高，。本文将从悬挑脚手架的材料、技术措施以及管理理论水平等几个方面进行研究。

关键词：高层建筑；悬挑脚手架；斜拉式

中图分类号：[tu208.3] 文献标识码：a 文章编号：

0前 言

悬挑脚手架就是高层建筑施工作业搭设的架子，在技术的推动下，悬挑脚手架已经向多元化功能发展，目前已经外延成根据施工要求而建设的各种临时性构架。工程实践显示，由于脚手架出现问题而导致的安全事故触目惊心，在施工当中存在安全隐患问题的悬挑脚手架很多，随着悬挑脚手架被广泛的应用，其质量安全以及在施工中的正确使用也收到施工人员的更多关注。加强高层建筑的悬挑脚手架施工质量，任重而道远。

1悬挑脚手架的分类情况

现在，高层建筑施工使用的悬挑脚手架大致可以分成三种。

第一种：悬挑脚手架使用在平直墙面上，是最常用的钢管悬挑脚手架。一般固定在墙体结构的三角形桁架上，采用分层搭设的形式，每段搭设大约5层楼高，再准备几段挑架，实现倒替翻升的形式进行。在搭设的时候，常搭设成三角形桁架的样子，是利用架管和扣件的形式。架管和扣件就地取材，材料比较充足；倒替形式的搭建，使得架管和扣件材料的周转效率高。这样的形式存在着安全性差、危险隐患高的特点。而连墙杆件的存在，会给后续墙体的装修带来一定的麻烦。

第二种：结构同一种很相近，悬挑脚手架仍然架设在平直的墙面上，但却架设在楼板结构的钢板上面，也采取分段搭设的方法，每段搭设7层楼的高度，再准备几段挑架，也采取倒替翻升的方法。这样的搭设同样简单，施工布置也非常的灵活，因此，适用范围也相当的广泛。伴随着建筑物高度的增加，架体的负载也在增加，钢板结构就会产生明显的变形，但是其安全性能比较高，因为架体的变形属于塑形破坏变形。倒替进行的形式，也使得施工的各种材料周转比较快，设备使用率提高。但采用这种形式，施工的成本会增加，而且对后续墙面的装修也会形成一定的麻烦，同时，建筑设计时应该多加注意钢板所在层面的承重能力。

悬挑式脚手架专项施工方案

1. 背景介绍

悬挑式脚手架是一种常用于高层建筑施工的临时支撑结构，可以提供施工人员安全、方便的工作环境。本文档将提供一个悬挑式脚手架专项施工方案，以确保施工过程中安全、高效地使用和拆除悬挑式脚手架。

2. 施工前准备工作

2.1 设计方案评审

在施工前，需要对悬挑式脚手架的设计方案进行评审，确保其符合相关标准和规范要求，并能满足施工需要。

2.2 材料和设备准备

根据设计方案的要求，准备悬挑式脚手架所需的材料和设备，包括钢管、扣件、钢丝绳等。确保这些材料和设备的质量符合标准，并进行必要的检测和检验。

2.3 施工人员培训 在施工前，对施工人员进行培训，确保他们了解使用和拆除悬挑式脚手架的正确方法，并熟悉安全注意事项。

3. 施工过程

3.1 搭建悬挑式脚手架

按照设计方案的要求，进行悬挑式脚手架的搭建，包括悬挑臂的安装、主、副配重臂的设置等。在搭建过程中，要确保结构的稳定性和安全性，并按照相关标准进行检查。

3.2 使用悬挑式脚手架

一旦悬挑式脚手架搭建完成，施工人员应按照培训所学的方法正确使用悬挑式脚手架。在使用过程中，要注意重点部位的加固和加强，确保施工人员的安全。

3.3 拆除悬挑式脚手架

施工完成后，需要拆除悬挑式脚手架。在拆除过程中，要按照设计方案的要求进行拆除，确保拆除过程的安全和顺利进行。

4. 安全措施

4.1 工地警示标识 在悬挑式脚手架施工区域周围设置工地警示标识，提醒人员注意施工区域，并设立围挡，确保外部人员不会误入施工区域。

4.2 安全防护设施

悬挑式脚手架施工区域内应设置安全防护设施，如安全网、安全带等，以确保施工人员工作时的安全。

5. 结束语

本文档提供了一个悬挑式脚手架专项施工方案，包括施工前的准备工作、施工过程和拆除过程的步骤，并介绍了相应的安全措施。通过遵循该方案，可以保证悬挑式脚手架的安全、高效使用和拆除。

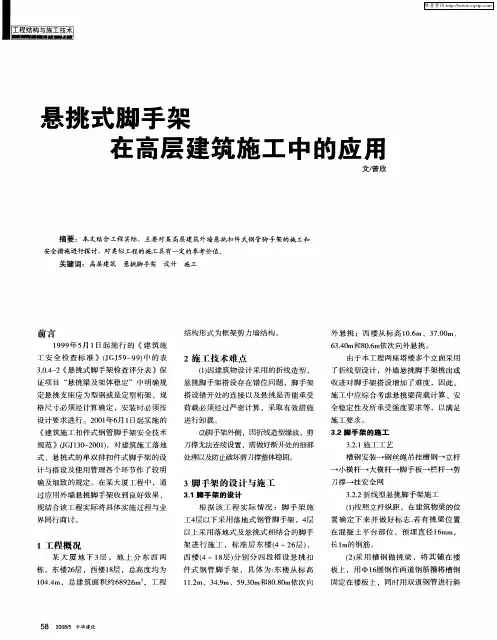

悬挑式脚手架　

在高层建筑施工中的应用　

摘要：本文结合工程实际，主要对某高层建筑外墙悬挑扣件式钢管脚手架的施工和　安全措施进行探讨，对类似工程的施工具有一定的参考价值。　

关键词：高层建筑悬挑脚手架设计施工　

刖百　１９９９年５月１日起施行的《建筑施　

工安全检查标准》（ＪＧＪ５９—９９）中的表　

３．０．４—２《悬挑式脚手架检查评分表》保　证项目“悬挑梁及架体稳定”中明确规　

定悬挑支座应为型钢或是定型桁架，规　

格尺寸必须经计算确定，安装时必须按　

设计要求进行。２００１年６月１日起实施的　《建筑施工扣件式钢管脚手架安全技术　

规范》（ＪＧＪ１３０—２００１），对建筑施工落地　

式、悬挑式的单双排扣件式脚手架的设　计与搭设及使用管理各个环节作了较明　

确及细致的规定。在某大厦工程中，通　

过应用外墙悬挑脚手架收到良好效果，　

现结合该工程实际将具体实施过程与业　

界同行商讨。　

１工程概况　某大厦地下３层，地上分东西两　

栋，东楼２６层，西楼１８层，总高度均为　１０４．４ｍ，总建筑面积约６８９２６ｍ　，工程　

５８　２００８／５中华建设　结构形式为框架剪力墙结构。　

２施工技术难点　

（１）因建筑物设计采用的折线造型，　

悬挑脚手架搭设存在错位问题，脚手架　搭设错开处的连接以及悬挑是否能承受　

荷载必须经过严密计算，采取有效措施　

进行卸载。　

（２）脚手架外侧，因折线造型缘故，剪　刀撑无法连续设置，需做好断开处的细部　处理以及防止破坏剪刀撑整体稳固。　

３脚手架的设计与施工　

３．１脚手架的设计　

根据该工程实际情况：脚手架施　工４层以下采用落地式钢管脚手架，４层　

以上采用落地式及悬挑式相结合的脚手　

架进行施工，标准层东楼（４—２６层）、　

西楼（４～１８层）分别分四段搭设悬挑扣　件式钢管脚手架，具体为：东楼从标高　

１　１．２ｍ、３４．９ｍ、５９．３０ｍ和８０．８０ｍ依次向　文／曾欣　

外悬挑；西楼从标高１０．６ｍ、３７．００ｍ、　

６３．４０ｍ和８０．６ｍ依次向外悬挑。　由于本工程两座塔楼多个立面采用
