物理选修3-2交变电流检测题

  • 格式：doc
  • 大小：189.00 KB
  • 文档页数：4

共4页 第 页 1 交变电流检测题

班别：

姓名： 学号： 成绩：

一、选择题（不定项选择，每题6分，共66分。）

1、在绕制变压器时，某人误将两个线圈绕在图示变压器铁芯的左右两个臂上，当通以交流电时，每个线圈产生的磁通量都只有一半通过另一个线圈，另一半通过中间的臂．已知线圈1、2的匝数之比N1∶N2＝2∶1，在不接负载的情况下．

A．当线圈1输入电压220V时，线圈2输出电压为110V

B．当线圈1输入电压220V时，线圈2输出电压为55V

C．当线圈2输入电压110V时，线圈1输出电压为220V

D．当线圈2输入电压110V时，线圈1输出电压为110V

2. 线圈在匀强磁场中匀速转动，产生的交变电流如图所示，则

A．在A和C时刻线圈平面和磁场垂直

B．在B和D时刻线圈中的磁通量为零

C．从A时刻到B时刻线圈转动的角度为πrad

D．若从O时刻到D时刻经历的时间为0.02s ，则该交变电流在1.0s的时间内方向会改变100次

3、图1、图2分别表示两种电压的波形，其中图1所示电压按正弦规律变化。下列说法正确的是

A.图1表示交流电，图2表示直流电

B.两种电压的有效值相等

C.图1所示电压的瞬时值表达式为u=311sin100t V

D.图1所示电压经匝数比为10:1的变压器变压后，频率变为原来的110

4.一个矩形线框的面积为S ，在磁感应强度为B的匀强磁场中，从线圈平面与磁场垂直的位置开始计时，转速为n转/秒，则

A．线框交变电动势的最大值为nπBS 0 1 2 3 4 311

－311 u/V

t/(10－2 s)

图1 0 1 2 3 4 311

－311 u/V

t/(10－2 s)

图2 共4页 第 页 2 B．线框交变电动势的有效值为2nπBS

C．从开始转动经过1/4周期，线框中的平均感应电动势为2nBS

D．感应电动势瞬时值为e = 2nπBSsin2nπt

5、远距离输送交流电都采用高压输电．我国正在研究用比330 kV高得多的电压进行输电．采用高压输电的优点是① 可节省输电线的铜材料 ② 可根据需要调节交流电的频率 ③ 可减少输电线上的能量损失 ④ 可加快输电的速度

上述四种说法正确的是

A．① ② B．① ③ C．② ③ D．③ ④

6．一个电热器接在10V的直流电源上，具有一定的热功率.把它改接在交流电源上要使其热功率为原来的一半，则交流电源电压的最大值应为

A.7.07V B.6V C.14V D.10V

7.如图6所示为“热得快”热水器电路图和简易图。现接通电源，发现该热水器没有发热，并且热水器上的指示灯也不亮，现用交流电压表测得热水器A、B两端的电压为220V，指示灯两端电压为220V。该热水器的问题在于

A.连接热水器和电源之间的导线断开

B.连接电阻丝与指示灯的导线发生了短路

C.电阻丝熔断，同时指示灯烧毁

D.同时发生了以上各种情况

8．如图所示，一理想变压器原线圈匝数n1＝1100匝，副线圈匝数n2＝220匝，交流电源的电压2202sin100()utV，电阻R＝44Ω，电压表、电流表均为理想电表．则下列说法错误．．的是

A．交流电的频率为50Hz

B．电流表A1的示数为0.2A

C．电流表A2的示数约为2A

D．电压表的示数为44V

9．（05天津）将硬导线中间一段折成不封闭的正方形，每边长为l，它的磁感应强度为B、方向如图13—1—6所示的匀强磁场中匀速转动，转速为n，导线在a、b两处通过电刷与外电路连接，外电路接有额定功率为P的小灯泡并正常发光，电路中除灯泡外，其余部分的电阻图6 共4页 第 页 3 不计，灯泡的电阻应为：

10．如图所示，理想变压器的输入端接正弦交流电，副线圈上通过输电线接有两个相同的灯泡L1和L2；输电线的等效电阻为R，开始时，电键K断开。当K接通时，以下说法中正确的是

A．副线圈的两端M、N的输出电压减小

B．副线圈输电线等效电阻R上的电压增大

C．通过灯泡L1的电流增大

D．原线圈中的电流增大

11.在交流电电路中，如果电源电动势的最大值不变，频率可以改变，在如图5所示电路的a、b两点间逐次将图中的电路元件甲、乙、丙单独接入，当使交流电频率增加时，可以观察到下列论述的哪种情况

A.A1读数不变，A2增大，A3减小

B.A1读数减小，A2不变，A3增大

C.A1读数增大，A2不变，A3减小

D. A1，A2 ，A3读数均不变

题号

答案

二、计算题：必须写出详细的解答过程。（每题17分，共34分。）

12、如图（甲）所示，一固定的矩形导体线圈水平放置，线圈的两端接一只小灯泡，在线圈所在空间内存在着与线圈平面垂直的均匀分布的磁场．已知线圈的匝数n=100匝，电阻r=1．0Ω，所围成矩形的面积S=0．040m2，小灯泡的电阻R=9．0Ω，磁场的磁感应强度随按如图（乙）图13—1—6

图5 共4页 第 页 4 所示的规律变化，线圈中产生的感应电动势瞬时值的表达式为tTTSnBem2cos2，其中Bm为磁感应强度的最大值，T为磁场变化的周期．不计灯丝电阻随温度的变化，求：

（1）线圈中产生感应电动势的最大值．

（2）小灯泡消耗的电功率．

（3）在磁感强度变化的0~4T的时间内，通过小灯泡的电荷量．

12、某小型实验水电站输出功率是20kW，输电线路总电阻是6Ω。（1）若采用500V输电，求输电线路损耗的功率。（2）若改用5000V高压输电，用户端利用n1:n2＝22：1的变压器降压，求用户得到的电压。

合集下载

高中物理选修3-2期末综合检测题doc

高中物理选修3-2期末综合检测题doc

高中物理选修3-2期末

综合测试题

一、选择题（本题共12小题，每小题给出的四个答案中至少有一个是正确的，每小题4分，共48分）

1.关于电路中感应电动势的大小，下列说法中正确的是：

A.穿过电路的磁通量越大，感应电动势就越大

B.电路中磁通量的该变量越大，感应电动势就越大

C.电路中磁通量变化越快，感应电动势越大

D.若电路中某时刻磁通量为零，则该时刻感应电流一定为零

2.某线圈在匀强磁场中绕垂直于磁场的转轴匀速转动，产生交变电流的图像如图所示，由图中信息可以判断：

A.在A和C时刻线圈处于中性面位置

B.在B和D时刻穿过线圈的磁通量为零

C.从A~D时刻线圈转过的角度为2π

D.若从O~D时刻历时0.02s，则在1s内交变电流的方向改变100次

3.如图所示，导线框abcd与通电导线在同一平面内，直导线中通有恒定电流并通过ad和bc的中点，当线框向右运动的瞬间，则：

A.线框中有感应电流，且按顺时针方向

B.线框中有感应电流，且按逆时针方向

C.线框中有感应电流，但方向难以判断

D.由于穿过线框的磁通量为零，所以线框中没有感应电流

4.闭合线圈与匀强磁场垂直，现将线圈拉出磁场，第一次拉出速度为v1，第二次拉出速度为v2，且v2=2v1，则：

A.两次拉力做的功一样多 B.两次所需拉力一样大

C.两次拉力的功率一样大 D.两次通过线圈的电荷量一样多

5. 如图所示电路中，A、B是两个完全相同的灯泡，L是一个理想电感线圈，当S闭合与断开时，A、B的亮度情况是（ ）

A.S闭合时，A立即亮，然后逐渐熄灭

B.S闭合时，B立即亮，然后逐渐熄灭

C.S闭合足够长时间后，B发光，而A不发光

D.S闭合足够长时间后，B立即熄灭发光，而A逐渐熄灭

6.两个相同的电阻，分别通以如图所示的正弦交流电和方波电流，两种交变电流的OtABCDAi/abcdL

人教版高中物理选修3-2课时跟踪检测(全册共84页 附答案)

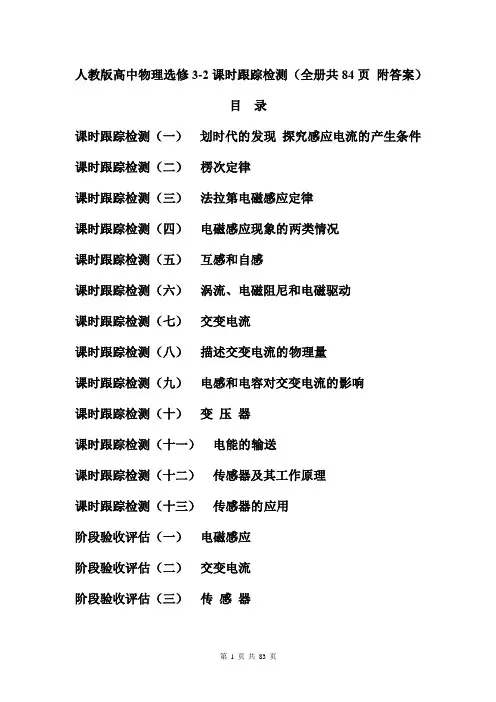

人教版高中物理选修3-2课时跟踪检测(全册共84页 附答案)
