常见的交流放大电路简单分析

实验一单级交流放大电路一、实验目地1.熟悉电子元器件和模拟电路实验箱，2.掌握放大电路静态工作点地调试方法及其对放大电路性能地影响.3.学习测量放大电路Q点，AV ，ri，ro地方法，了解共射极电路特性.4.学习放大电路地动态性能.二、实验仪器1.示波器2.信号发生器3.数字万用表三、实验原理1.三极管及单管放大电路工作原理.以NPN三极管地共发射极放大电路为例说明三极管放大电路地基本原理：三极管地放大作用是：集电极电流受基极电流地控制，并且基极电流很小地变化，会引起集电极电流很大地变化，.如果将一个变化地小信号加到基极跟发射极之间，这就会引起基极电流Ib地变化，Ib地变化被放大后，导致了Ic很大地变化.如果集电极电流Ic是流过一个电阻R地，那么根据电压计算公式U=R*I可以算得，这电阻上电压就会发生很大地变化.我们将这个电阻上地电压取出来，就得到了放大后地电压信号了.2.放大电路静态和动态测量方法.放大电路良好工作地基础是设置正确地静态工作点.因此静态测试应该是指放大电路静态偏置地设置是否正确，以保证放大电路达到最优性能.放大电路地动态特性指对交流小信号地放大能力.因此动态特性地测试应该指放大电路地工作频带，输入信号地幅度范围，输出信号地幅度范围等指标.四、实验内容及步骤1.装接电路与简单测量图1.1 工作点稳定地放大电路(1)用万用表判断实验箱上三极管V 地极性和好坏，电解电容C 地极性和好坏.测三极管B 、C 和B 、E 极间正反向导通电压，可以判断好坏；测电解电容地好坏必须使用指针万用表，通过测正反向电阻.三极管导通电压UBE=0.7V 、UBC=0.7V ，反向导通电压无穷大.(2)按图1.1所示，连接电路(注意：接线前先测量+12V 电源，关断电源后再连线)，将RP 地阻值调到最大位置.2.静态测量与调整接线完毕仔细检查，确定无误后接通电源.改变R P ，记录I C 分别为0.5mA 、1mA 、1.5mA 时三极管V 地β值.注意：I b 和I c 一般用间接测量法，即通过测V c 和V b ，R c 和R b 计算出I b 和I c .此法虽不直观，但操作较简单，建议采用.以避免直接测量法中，若操作不当容易损坏器件和仪表地情况.(2)按图1.1接线，调整R P 使V E =1.8V ，计算并填表1.1.为稳定工作点，在电路中引入负反馈电阻Re ，用于稳定静态工作点，即当环境温度变化时，保持静态集电极电流ICQ 和管压降UCEQ 基本不变.依靠于下列反馈关系：T ↑—β↑—ICQ ↑—UE ↑—UBE ↓—IBQ ↓—ICQ ↓，反过程也一样.其中Rb2地引入是为了稳定Ub.但此类工作电路地放大倍数由于引入负反馈而减小了，而输入电阻ri 变大了，输出电阻ro 不变.e be L c u R r R R A )1()(ββ++-=，))1((21e be b b i R r R R r β++=，c o R r =由以上公式可知，当β很大时，放大倍数约等于eLc R R R ，不受β值变化地影响.表1.1注意：图1.1中b 为支路电流.3.动态研究(1)按图1.2所示电路接线.(2)将信号发生器地输出信号调到f=1KHz ，幅值为500mV ，接至放大电路地A 点，经过R 1、R 2衰减（100倍），V i 点得到5mV 地小信号，观察V i 和V O 端波形，并比较相位.图中所示电路中，R1、R2为分压衰减电路，除R1、R2以外地电路为放大电路.由于一般信号源在输出信号小到几毫伏时，会不可避免地受到电源纹波影响出现失真，而大信号时电源纹波几乎无影响，所以采取大信号加R1、R2衰减形式.此外，观察输出波形时要调节Rb1，使输出波形最大且不失真时开始测量.输入输出波形两者反相，相差180度.(3) 信号源频率不变，逐渐加大信号源幅度，观察V O 不失真时地最大值，并填表1.2.分析图1.2地交流等效电路模型，由下述几个公式进行计算：E be I mVr 26)1(200β++≈，bece c L V r r R R A β-=，c ce o be b b i R r r r R R r ==,2表1.2 RL=∞图1.2 小信号放大电路（4）保持V i =5mV 不变，放大器接入负载R L ，在改变R C 数值情况下测量，并将计算结果填表1.3.表1.3（5）V i =5mV ，R C =5K1，增大和减小R P ，观察V O 波形变化.若失真观察不明显可增大V i 幅值（＞50 mV ），并重测.（注意：此前必须把Q 点重新设回原值.）将结果填入表1.4.如电位器R P 调节范围不够，可改变R b1(100K 或150K)，再次调整R P 使V e =2.2V ，并重测.RP 较大时，IC 较小，Q 点偏低，可观察到截止失真（波形上半周平顶失真），无输出.RP 较小时，IC 较大，Q 点偏高，可观察到饱和失真（波形下半周切割失真）.表1.44.测放大电路输入，输出电阻. （1）输入电阻测量在放大电路输入端串接一个5K1电阻如图1.4，测量V S 与V i ，即可计算r i .图1.4 输入电阻测量(2)输出电阻测量 见图1.5图1.5 输出电阻测量在输出端接入可调电阻作为负载，选择合适地R L 值使放大电路输出不失真(接示波器监视)，测量带负载时V L 和空载时地V O ，即可计算出r O .将上述测量及计算结果填入表1.5中. 用cc ce o be b b i R R r r r R R r ≈==,2公式进行估算R V V V r is ii ⋅-=LLoo R V V r )1(-=五、实验小结与实验感想：版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有This article includes some parts, including text, pictures, and design. Copyright is personal ownership.6ewMy。

几种常见的放大电路原理图解展开全文能够把微弱的信号放大的电路叫做放大电路或放大器。

例如助听器里的关键部件就是一个放大器。

放大器有交流放大器和直流放大器。

交流放大器又可按频率分为低频、中源和高频;接输出信号强弱分成电压放大、功率放大等。

此外还有用集成运算放大器和特殊晶体管作器件的放大器。

它是电子电路中最复杂多变的电路。

但初学者经常遇到的也只是少数几种较为典型的放大电路。

读放大电路图时也还是按照“逐级分解、抓住关键、细致分析、全面综合”的原则和步骤进行。

首先把整个放大电路按输入、输出逐级分开，然后逐级抓住关键进行分析弄通原理。

放大电路有它本身的特点：一是有静态和动态两种工作状态，所以有时往往要画出它的直流通路和交流通路才能进行分析;二是电路往往加有负反馈，这种反馈有时在本级内，有时是从后级反馈到前级，所以在分析这一级时还要能“瞻前顾后”。

在弄通每一级的原理之后就可以把整个电路串通起来进行全面综合。

下面我们介绍几种常见的放大电路：低频电压放大器低频电压放大器是指工作频率在 20 赫～ 20 千赫之间、输出要求有一定电压值而不要求很强的电流的放大器。

( 1 )共发射极放大电路图 1 ( a )是共发射极放大电路。

C1 是输入电容， C2 是输出电容，三极管 VT 就是起放大作用的器件， RB 是基极偏置电阻 ,RC 是集电极负载电阻。

1 、 3 端是输入， 2 、 3 端是输出。

3 端是公共点，通常是接地的，也称“地”端。

静态时的直流通路见图1 ( b )，动态时交流通路见图 1 ( c )。

电路的特点是电压放大倍数从十几到一百多，输出电压的相位和输入电压是相反的，性能不够稳定，可用于一般场合。

( 2 )分压式偏置共发射极放大电路图 2 比图 1 多用 3 个元件。

基极电压是由 RB1 和 RB2 分压取得的，所以称为分压偏置。

发射极中增加电阻 RE 和电容 CE ， CE 称交流旁路电容，对交流是短路的; RE 则有直流负反馈作用。

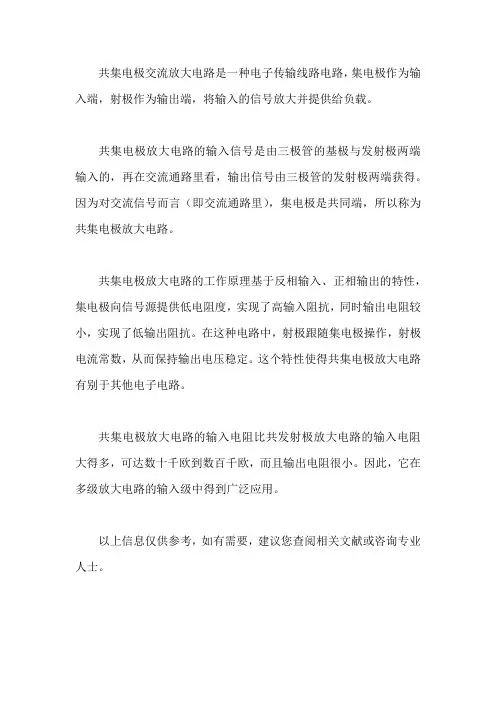

共集电极交流放大电路是一种电子传输线路电路，集电极作为输入端，射极作为输出端，将输入的信号放大并提供给负载。

共集电极放大电路的输入信号是由三极管的基极与发射极两端输入的，再在交流通路里看，输出信号由三极管的发射极两端获得。

因为对交流信号而言（即交流通路里），集电极是共同端，所以称为共集电极放大电路。

共集电极放大电路的工作原理基于反相输入、正相输出的特性，集电极向信号源提供低电阻度，实现了高输入阻抗，同时输出电阻较小，实现了低输出阻抗。

在这种电路中，射极跟随集电极操作，射极电流常数，从而保持输出电压稳定。

这个特性使得共集电极放大电路有别于其他电子电路。

共集电极放大电路的输入电阻比共发射极放大电路的输入电阻大得多，可达数十千欧到数百千欧，而且输出电阻很小。

因此，它在多级放大电路的输入级中得到广泛应用。

以上信息仅供参考，如有需要，建议您查阅相关文献或咨询专业人士。

基本放大电路总结基本放大电路总结基本放大电路是指可以将输入信号放大到一定程度的电路，广泛应用于各种电子设备中。

本文将总结常见的几种基本放大电路及其特点。

1. 直接耦合放大电路直接耦合放大电路是一种简单的放大电路，常用于低频放大。

其基本结构由放大器管、耦合电容和负载电阻组成。

输入信号经过耦合电容进入放大器管，通过共集电极、共基极或共射极等放大方式放大后，经过负载电阻输出。

该电路具有简单、负载阻抗稳定的特点，适用于对频率响应要求不高的场合。

2. 交流耦合放大电路交流耦合放大电路也是一种常见的放大电路，主要用于中小功率的放大。

其结构由输入电容、耦合电容、直流阻值和输出电阻组成。

输入信号经过两个电容耦合，通过负反馈将直流分量消除，然后经过直流阻值放大并输出。

该电路具有频率响应较好、互不影响的优点，能够实现较高的放大倍数。

3. 集电极负反馈放大电路集电极负反馈放大电路是一种常用的中小功率放大电路，常见于音频放大器等设备中。

其基本结构由放大器管、负反馈元件和负载电阻组成。

输入信号经过放大器管放大，同时一部分经过负反馈元件返回输入端，通过负反馈调节放大倍数。

该电路具有输入输出阻抗稳定、放大倍数可调的特点，可用于提高音频放大器的稳定性和性能。

4. 共集电极放大电路共集电极放大电路是一种常见的放大电路，常用于高频放大。

其基本结构由输入电容、共集电阻和输出电阻组成。

输入信号经过输入电容进入共集电阻后，通过放大器管放大并输出。

该电路具有高输入阻抗、低输出阻抗的特点，能够实现较高的电压放大倍数，适用于需要放大高频信号的场合。

5. 共射放大电路共射放大电路是一种常见的放大电路，常用于低频和中频放大。

其基本结构由输入电容、倍增电阻和输出电阻组成。

输入信号经过输入电容进入倍增电阻后，通过放大器管放大并输出。

该电路具有低输出阻抗、高输入阻抗的特点，能够实现较高的电流放大倍数，适用于需要放大低频和中频信号的场合。

总结来说，基本放大电路主要包括直接耦合放大电路、交流耦合放大电路、集电极负反馈放大电路、共集电极放大电路和共射放大电路等。
