下载文档原格式

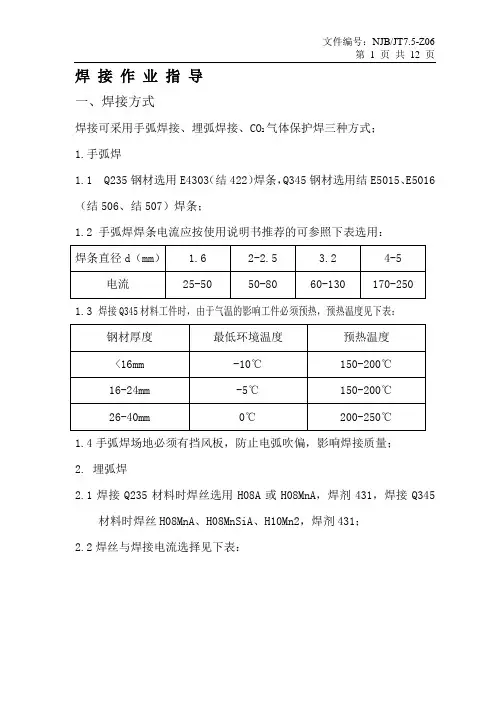

焊接作业指导一、焊接方式焊接可采用手弧焊接、埋弧焊接、CO2气体保护焊三种方式；1.手弧焊1.1 Q235钢材选用E4303（结422）焊条，Q345钢材选用结E5015、E5016（结506、结507）焊条；1.2 手弧焊焊条电流应按使用说明书推荐的可参照下表选用：1.3 焊接Q345材料工件时，由于气温的影响工件必须预热，预热温度见下表：1.4手弧焊场地必须有挡风板，防止电弧吹偏，影响焊接质量；2. 埋弧焊2.1焊接Q235材料时焊丝选用H08A或H08MnA，焊剂431，焊接Q345材料时焊丝H08MnA、H08MnSiA、H10Mn2，焊剂431；2.2焊丝与焊接电流选择见下表：2.3埋弧焊接过程中，电源电压波动不得大于±5V，焊机电流波动应在±50A之间，超出上述范围数字时，应停止焊接；2.4埋弧焊接的钢管纵向缝宜先手弧焊封底，埋弧焊双面成形；2.5埋弧焊剂的覆盖厚度要均匀，一般厚度在35mm之间，保证弧腔压力一致性，若焊剂太厚弧腔力大透气性不好，焊剂太薄弧腔压力小保护性不好，影响焊缝质量；2.6埋弧焊操作应掌握焊接电流、电弧电压、焊接速度，三者影响对焊缝质量有制约关系，应从理论和实践中加以学习和探讨；2.7增大焊接电流可提高生产率，熔合比和熔深也随之加大，在一定速度下增大电流造成烧穿和加大热影响区，反之熔深不足，焊缝成型变坏。
2.8焊接电流I对焊缝形状的影响，见下图：2.9焊接电压V过大，焊剂熔化量增加，电弧不稳，熔深减小，严重时会造成咬边。
电弧长（V过大）时还会使焊缝产生气孔。
见下图：2.10焊接速度增大，母材熔化比减小。
焊接速度过快会造成咬边、未焊透，焊缝成型不良、未熔合等缺陷。
焊接速度过慢则焊缝加强高过大，形成大熔池、满溢，焊缝成型粗糙，易引起烧穿、焊缝过宽等，焊接速度慢而电流又过大时，焊缝形状呈“磨菇”形易引起裂纹。
2.11焊丝直径与伸出长度，电流一定时，减小焊丝直径，电流密度则增加，使熔深增大，形状系数减小。
焊工岗位安全作业指导书1.按规定穿戴好本岗位劳动保护用品，工作服的上衣扣子必须从下到上扣好，不得敞胸露背2.冬季不得穿下摆过长的防寒服或棉衣3.检查工器具有无损坏，是否存在漏气，堵塞，漏电等现象。
1.由于工作服不系扣或上衣下摆过长被皮带转动的部位带入2.氧、电焊工如果不待戴手套，作业时发生烫伤3.电焊不戴焊帽会刺伤眼睛。
1.劳动保护用品穿戴符合本岗位规定，工作服的扣子要全部扣上作业时戴好隔热，电焊作业时要戴焊帽。
2检查氧气瓶，乙炔瓶是否存在漏气现象，橡皮管是否有漏气现象，压力表指示正常，有无安装回火防止器。
3、电焊机地线良好，一次、二次线无裸露现象。
1.1、氧气乙炔不能同车运输，加防震圈2、存放防止热源，放置平稳，不能卧倒，氧气、乙炔和火源之间要保持安全距离，检查是否漏气并存放在防止雨淋和防止暴晒的地方。
1、用氧气____乙炔焊时由于气体泄漏造成燃烧和爆炸导致烧伤，由于没有安装回火装置导致燃烧和爆炸，由于氧气瓶和乙炔瓶距离太近或两者和火源的距离太近而造成燃烧和爆炸，由于操作顺序不正确而造成燃烧和爆炸2、在使用电焊时未检查线路导致触电，未穿戴好劳保用品而造成眼睛伤害和烫伤3、拆卸氧气表应先松顶针，再关瓶阀4、氧气____乙炔焊使用前检查是否漏气，是否安装回火装置。
氧气与乙炔相距不小于5米，两瓶距作业场地其他火源10米以上5、电弧焊使用前检查线路。
6、使用电弧焊时，不在带电物体上施焊，身体不得靠在铁板上换焊条，人多处焊接时，要安设遮挡板7、氧焊与电焊共用时二次线与气带不可混作一团1、冬季作业时，如氧气或乙炔发生冻结，禁止使用火源解冻，只能使用热水或蒸汽解冻，更不得使用氧气吹扫乙炔胶管，乙炔表必须配装回火防止器由于气焊和电焊都是明火，本身又易燃易爆所以在存有易燃易爆的场所作业容易发生燃烧和爆炸现象。
1、焊接切割作业区5米内不得存放易燃易爆物品，如必须在易燃易爆处作业时必须办理动火作业手续，同时采取有效的防范措施方可作业。
焊接作业指导书2017 -CAL-FENGHAI.-(YICAI)-Company One1焊接工艺作业指导书编制：审核：批准：焊接工艺作业指导书1、范围本焊接工艺作业指导书规定了焊接工艺的技术要求。
2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 9448-1988 焊接与切割安全3、焊工3.1 焊工必须经专门的理论学习和实际操作培训，经考试合格和主管部门的同意，方可担任指定项目的焊接工作。
3.2 具有合格证书的焊工，一般每三年应重新考核一次。
对中断焊接工作六个月以上者，必须重新考核。
3.3焊工在施焊前应认真熟悉图纸和焊接工艺。
3.4核查待焊焊缝坡口的装配质量和组对要求，对不符合装配质量和组对要求的焊缝应拒焊，并向有关部门反映。
3.5进行焊缝质量的自检，做好自检记录、焊缝标记或焊缝跟踪记录等工作。
1 焊接设备4.1 应根据焊接施工时需用的焊接电流和实际负载持续率，选用焊机。
4.2 每台焊接设备都应有接地装置，并可靠接地。
4.3 焊接设备应处于正常工作状态，安全可靠，仪表应检定合格。
2 焊接材料5.1 焊接材料（焊条、焊丝等）应为进货验收合格品。
对材质有怀疑时，应进行复验，合格后才能使用。
5.2 常规焊接材料的选用按附录A的规定。
5.3 焊前应根据焊条使用说明的规定对焊条进行烘干处理。
常用焊条推荐的烘干温度及时间见表1。
表1 焊条烘干温度及保温时间5.4 烘干后的焊条应放入100～150℃的保温箱（筒）内，随用随取。
低氢型焊条一般在常温下超过四小时应重新烘干。
重新烘干次数不应超过三次。
3 焊前准备6.1 坡口加工6.1.1 材料为碳素钢和碳锰低合金钢（标准抗拉强度≤540MPa）的坡口可采用冷加工或热加工方法制备。
焊接作业指导书一、引言焊接是一种常用的金属加工技术，广泛应用于制造业和建筑业等领域。
准确的焊接作业是确保焊接质量、提高生产效率的关键。
本指导书旨在提供焊接作业的基本原则和步骤，以帮助操作人员进行安全、高效的焊接作业。
二、安全措施1. 穿戴个人防护装备，包括焊接面罩、焊接手套、防护眼镜等。
2. 确保焊接区域通风良好，防止有害气体聚集。
3. 切勿将易燃物放置在焊接区域附近，以防止火灾发生。
4. 检查焊接设备和电源线路，确保其良好工作状态。
5. 确定焊接材料的正确选择，以及焊接工艺的合理设置。
三、焊接准备1. 清理焊接区域，确保没有油脂、灰尘等污染物。
2. 对于焊接材料，通过清洁、打磨等方法，确保焊接表面的光洁度。
3. 根据工作要求，选择适当的焊接电流和电压。
4. 预热焊接材料，以提高焊接接头的质量和可靠性。
5. 配备必要的焊接工具和辅助设备，如焊接夹具、万用表等。
四、焊接操作步骤1. 将焊接电源开关设置为关闭状态。
2. 将焊接电源插头插入电源插座，并保证接触良好。
3. 打开焊接电源开关，进行设备预热操作。
4. 检查焊接电流和电压是否符合工作要求。
5. 选择适当的焊接电极、焊丝，根据工作要求进行装配。
6. 通过进一步调整焊接电流和电压，确保焊接设备工作稳定。
7. 进行焊接前的试焊，检查焊接设备和工艺是否正常。
8. 开始正式焊接，保持焊接速度稳定，焊接接头均匀。
9. 焊接完成后，将焊接电源开关设置为关闭状态。
10. 对焊接接头进行检验，确保焊缝无裂纹、缺陷等问题。
五、常见问题及解决方法1. 焊接接头出现裂纹：可能是焊接温度过高或焊接速度过快，应适当降低焊接温度或减慢焊接速度。
2. 焊接时产生过多的飞溅：可能是焊接电源设置不当或焊接电极质量差，应重新调整焊接电流和电压，并更换优质的焊接电极。
3. 焊接接头强度不符合要求：可能是焊接材料选择不当或焊接工艺设置错误，应重新选择适当的焊接材料并合理设置焊接工艺。
焊接作业指导书一、总则1、焊工资格1.1.1 参与焊接旳焊工必须通过专业技术培训，上岗旳焊工应按焊接种类（埋弧自动焊、气体保护焊和手工焊）和不一样旳焊接位置（平焊、立焊和仰焊）分别进行考试。
考试合格发给合格证书。
焊工须持证上岗，不得超越资格证规定旳范围和有效期进行焊接作业。
1.1.2 上岗旳焊工必须通过技术交底，熟悉所承担旳工艺规定。
2、焊接材料1.2.1 焊接材料旳储存温度应在5℃以上，相对湿度不超过60%。
当班未使用完旳焊丝应回收，不得外露寄存过夜。
1.2.2 所有焊接材料必须经复检合格后方能使用。
1.2.3 J507Ni焊条须经350℃烘焙1小时后方可使用，SJ101q 焊剂须经300~350℃烘焙1~2小时后使用。
1.2.4 焊剂中不容许混入熔渣和赃物。
反复使用旳焊剂不不小于60目旳细粉粒旳量不得超过总量旳5%。
1.2.5 采用气体保护焊应满足防风、防雨条件，CO2 气体保护焊采用旳CO2 气体纯度应不低于99.5%，使用前须经倒置放水处理。
3、焊接环境1.3.1 焊接区域必须防风、防雨，否则须加设防风、雨设施或停止施焊。
1.3.2 焊接施工环境温度不得低于5℃，环境相对湿度不旳高于80%，否则采用火焰烘烤或其他必要旳工艺措施除湿。
4、接头准备1.4.1 焊接前应认真清理焊缝区域，不得有水、锈、氧化皮、油污、油漆或其他杂物，清除范围见下图所示。
（）对接接头1.4.2 加工不整洁旳坡口规定打磨光顺，不得有大旳凸起和凹陷。
1.4.3 焊接前应检查并确认所使用旳设备工作状态正常，仪表器具良好、齐全可靠，方可施焊。
1.4.4 所有使用埋弧自动焊焊接旳焊缝两端均应设引、熄弧板，所有引、熄弧板旳材质、板厚和坡口形式都必须与正式杆件相似，且应不不不小于100mm、宽80mm。
1.4.5 对接焊前对板件组装错边应认真检查：板厚＜25mm 时，错变不得不小于0.5mm；板厚≥25mm时，错边不得不小于1.0mm。
焊接作业指导书引言概述焊接作业指导书是指对焊接作业过程中的安全、操作规范、质量要求等方面进行详细说明的文件，旨在保障焊接作业的顺利进行，确保焊接质量和工作人员的安全。
本文将从安全措施、操作规范、质量要求、设备维护和环境要求等方面进行详细介绍。
一、安全措施1.1 确保操作人员穿戴相关防护用具，如焊接头盔、手套、护目镜等，以防止火花溅射伤及电弧辐射伤害。
1.2 在焊接作业现场设置明显的安全警示标识，包括高温警示、易燃警示等，以提醒工作人员注意安全。
1.3 确保焊接作业场所通风良好，避免有害气体积聚，可设置抽风装置或进行有害气体排放处理。
二、操作规范2.1 在进行焊接作业前，必须对焊接设备进行检查和试验，确保设备正常运转，防止因设备故障导致事故发生。
2.2 确保焊接操作人员具备相关证书和经验，熟悉焊接工艺要求，遵循焊接规范进行操作。
2.3 在进行焊接作业时，需根据焊接材料的种类和厚度，选择合适的焊接电流和电压，保证焊接质量。
三、质量要求3.1 确保焊接接头的牢固性和密封性，避免出现焊接缺陷，如气孔、裂纹等。
3.2 对焊接接头进行非破坏性检测，如超声波检测、射线检测等，确保焊接质量符合标准要求。
3.3 焊接作业完成后，对焊接接头进行外观检查，确保焊缝平整、无气孔、无裂纹等质量问题。
四、设备维护4.1 定期对焊接设备进行维护保养，包括清洁设备、更换磨损部件等，确保设备运转正常。
4.2 对焊接电源进行定期检测和校准，确保焊接电流和电压的准确性。
4.3 对焊接设备进行定期的安全检查，如检查电缆是否破损、地线是否连接良好等，确保设备安全可靠。
五、环境要求5.1 确保焊接作业场所干燥，避免水汽对焊接质量的影响。
5.2 避免焊接作业场所有易燃物品，以防止火灾事故的发生。
5.3 焊接作业场所应保持整洁，避免杂物堆积，确保工作环境清洁整洁。
结语综上所述，焊接作业指导书是保障焊接作业质量和工作人员安全的重要文件，操作人员在进行焊接作业时应严格遵守相关规范和要求，确保焊接作业顺利进行。
焊接作业指导书一、焊前准备规定1、检查焊接电流：在等速送丝下使用平硬特性直流电源，极性采用直流反接。
2、检查送丝系统：推丝式送丝机构要求送丝软管不宜过长（2～4m之间），确保送丝无阻。
3、检查焊枪：检查导电咀是否磨损，若超标则更换。
出气孔是否出气通畅。
4、检查供气系统：预热器、干燥器、减压器及流量计是否工作正常，电磁气阀是否灵活可靠。
5、检查焊材：检查焊丝，确保外表光洁，无锈迹、油污和磨损。
检查CO2气体纯度（应大于99.5%，含水量和含氮量均不超过0.1%），压力降至0.98Mpa时，禁止使用。
6、检查施焊环境：确保施焊周围风速小于 2.0m/s。
7、清理工件表面：焊前清除焊缝两侧100mm以内的油、污、水、锈等，重要部位要求直至露出金属光泽。
8、检查焊接工艺指导书（或焊接工艺卡）是否与实际施条件相符，严格按工艺指导书调节施焊焊接规范。
二、施焊操作规定1、根据CO2气体保护半自动焊根据焊枪不同依说明书操作。
2、引弧采用直接短路法接触引弧，引弧前使焊丝端头与焊件保持2～3mm的距离，若焊丝头呈球状则去掉。
3、施焊过程中灵活掌握焊接速度，防止未焊透、气孔、咬边等缺陷。
4、熄弧时禁止突然切断电源，在弧坑处必需稍作停留待填满弧坑后收弧以防止裂纹和气孔。
5、焊缝接头连接采用退焊法。
6、尺量采用左焊法施焊。
7、摆动与不摆动参照工艺指导书或根据焊件厚度及材质热输入要求定。
8、对T型接头平角焊，应使电弧偏向厚板一侧，正确调整焊枪角度以防止咬边、未焊透、焊缝下垂并保持焊角尺寸。
9、严格按工艺指导书要求正确选择焊接顺序，减小焊接变形和焊后残余应力。
10、焊后关闭设备电源，用钢丝刷清理焊缝表面，目测或用放大镜观察焊缝表面是否有气孔、裂纹、咬边等缺陷，用焊缝量尺测量焊缝外观成形尺寸。
三、焊接参数规范规定1、焊接工艺参数控制：在焊接工艺指导书下的重要焊缝必需严格按工艺卡所示参数施焊。
对未明确指定工艺参数的焊缝施焊时按如下要求施焊：2、焊丝直径：根据焊件厚度、焊接位置及生产进度要求综合考虑。
焊接作业指导书〔一〕、电焊作业指导书为确保生产、安装和服务的质量，使生产过程在受控状态下进行，根据国家职业技能鉴定教材内容，结合我处电焊作业实际情况，特制定电焊作业工艺标准。
一、对人员、设备、安全的要求1、对从事电焊作业的人员，必须经过培训、考试合格、取得国家颁发的特殊工种操作证方能上岗作业。
2、从事电焊作业的人员，必须按照GB9448—88《焊接与切割》的要求，正确执行安全技术操作规程。
3、应确认电焊机技术状况良好。
氧气、乙炔、发生器，经专业部门检查合格，方能投入使用。
二、手工电弧焊的工艺参数焊接工艺参数〔焊接标准〕是指焊接时，为保证焊接质量而选定的诸物理量。
A、焊接位置的种类：1、平焊：平焊是在水平面上任何方向进行焊接的一种操作方法。
由于焊缝处在水平位置，溶滴主要靠自重过度，34操作技术比较容易掌握，可以选用较大直径焊条和较大焊接电流，生产效率高，因此在生产中应用较为普遍。
如果焊接工艺参数选择和操作不当，打底时容易造成根部焊瘤或未焊透，也容易出现熔渣或熔化金属混杂不清或溶渣超前而引起的夹渣。
常用平焊有对接平焊、T形接头平焊和搭接接头平焊。
2.立焊：是在垂直方向焊接的一种操作方法。
由于重力的作用，焊条熔化形成的熔滴和熔池中的金属会滴落下来，使焊缝难以成形，影响质量。
因此，立焊所用的焊条直径和焊接电流应小于平焊，并应采用短弧焊接。
3.横焊：是在垂直面上焊接横焊缝的一种操作方法。
由于熔融金属的重力，很容易流下来，产生各种缺陷。
因此，应采用短弧焊接，并选择较小直径的焊条、较小的焊接电流和合适的带材输送方式。
4、仰焊：焊缝位于燃烧电弧的上方，焊工在仰视位置进行焊接。
仰焊劳动强度大，是最难焊的一种焊接位置。
由于仰焊时，熔化金属在重力作用下较易下淌，溶池形状和大小不易控制，容易出现夹渣。
未焊透，凹陷现象，运条困难，外表不易焊得平整。
焊接时，必须正确选用焊条直径和焊接35电流，以便减少溶池的面积，尽量使用厚药皮焊条和维持最短的电弧，有利于溶滴在很短时间内过渡到溶池中，促使焊缝成形。
焊接作业指导书一、任务描述本文档旨在为焊接作业提供详细的指导和操作流程，确保焊接作业的安全性、质量和效率。
二、背景信息焊接是一种常见的金属连接工艺，广泛应用于创造业和建造行业。
正确的焊接操作可以确保焊接接头的坚固性和密封性，避免浮现焊接缺陷和安全隐患。
三、操作准备1. 确保焊接设备和工具的完好性和正常工作状态。
2. 准备所需的焊接材料，包括焊条、焊丝、焊剂等。
3. 检查焊接工作区域的环境安全性，确保没有易燃、易爆等危（wei）险物品。
四、操作步骤1. 确定焊接接头的位置和方式，并进行标记。
2. 清洁焊接接头的表面，去除油污、氧化物等杂质。
3. 根据焊接材料的要求，选择合适的焊接电流和电压。
4. 将焊条或者焊丝与焊接工具连接，并调整焊接电流和电压。
5. 开始焊接，保持焊接工具与焊接接头的适当距离，控制焊接速度和角度。
6. 焊接完成后，检查焊接接头的质量，包括焊缝的坚固性和密封性。
7. 如有需要，进行焊接接头的后续处理，如打磨、清洁等。
五、操作注意事项1. 在进行焊接作业前，必须戴上防护眼镜、手套等个人防护装备。
2. 确保焊接区域通风良好，避免吸入有害气体。
3. 在焊接作业过程中，保持专注和稳定的姿式，避免不必要的挪移和干扰。
4. 遵循焊接材料的使用说明，避免超过其额定电流和电压范围。
5. 注意焊接工具的热量，避免烫伤和火灾风险。
六、常见问题解决1. 焊接接头浮现裂纹：可能是焊接速度过快或者焊接温度过高，应适当调整焊接速度和角度。
2. 焊接接头浮现气孔：可能是焊接材料中含有水分或者氧化物，应更换干燥的焊接材料。
3. 焊接接头不坚固：可能是焊接接头表面未清洁干净或者焊接速度过快，应重新清洁焊接接头并调整焊接速度。
4. 焊接接头浮现焊渣：可能是焊接材料的选择不当或者焊接工具的使用不正确，应更换合适的焊接材料并调整焊接工具。
七、安全措施1. 在进行焊接作业前，必须接受相关的安全培训和指导。
2. 确保焊接设备和工具的维护保养工作得到及时、有效的执行。
焊接作业指导书
应符合相关标准和规定，避免受潮、受热、受冷、受污染等情况。
焊接材料的使用前应进行检查，如有质量问题应及时更换。
焊接材料的选择应根据焊接材料的化学成分、力学性能、耐腐蚀性能、焊接工艺和使用条件等因素进行综合考虑。
在选择焊接材料时，应遵循“材料相近、焊接性能相近、使用条件
相近”的原则。
焊接材料的型号、规格应与设计文件一致。
在焊接过程中，应按照焊接材料的使用说明进行操作，严禁混用不同型号、规格、品牌的焊接材料。
5焊接工艺
焊接工艺应根据设计文件和现场实际情况进行评定，编制焊接作业指导书。
焊接工艺评定应包括焊接材料的选择、预热温度、焊接参数、焊接顺序、焊接方法、焊接质量控制等内容。
焊接工艺评定应由具有焊接工艺评定资格的技术人员进行，评定结果应书面记录并报有关部门审核批准。
在焊接过程中，应严格按照焊接工艺评定书的要求进行操作，特别是焊接参数、焊接顺序、焊接方法等方面应认真掌握。
如需调整焊接工艺，应重新进行焊接工艺评定。
6焊接质量控制
焊接质量控制应从焊接前的准备工作开始，到焊接后的检查验收结束，全过程都应进行严格控制。
焊接前应对焊接材料、焊接设备、焊接工艺进行检查，确保符合要求。
焊接过程中应严格按照焊接工艺要求进行操作，焊接过程中应进行焊缝外观、尺寸、形位等方面的检查。
焊接后应进行无损检测、力学性能测试、化学成分分析等检查，确保焊接质量符合要求。
7安全防护
焊接施工过程中应加强安全防护措施，确保施工人员的人身安全和设备安全。
施工现场应设置防护措施，施工人员应穿戴符合要求的劳动防护用品，严禁在无防护措施的情况下进行焊接作业。
在焊接过程中应注意防火、防爆、防毒等安全问题，如发现异常情况应及时采取措施，确保施工现场的安全。
同时，应加强对施工人员的安全教育和培训，提高其安全意识和应对突发事件的能力。
焊材的存储和保管非常重要。
焊材必须存放在干燥通风良好的仓库内，不允许放置有害气体和腐蚀性介质，室内应保持清洁。
焊条应放在架子上，离地面高度和墙面距离均不小于300mm，架子下应放置干燥剂，以防受潮。
焊材要按型号、
规格、批次、入库时间分类堆放并有明确标注。
对于特种焊材，应该放在专用仓库或指定区域。
在焊条贮存库内，应设置湿度计和温度计。
低氢型焊条库内温度不低于5℃，相对空气湿度低于60%。
保护气体应存放
在中，并应远离高温环境，其他气体不应混入中。
焊条的烘烤温度和时间应严格按照说明书要求进行。
常用焊条烘干温度和时间应符合规定。
焊材烘干时应做好记录，记录上应有牌号、批号、规格、数量、温度、时间等。
焊条烘干领用发放要有专人记录，并且坚持回收焊条头。
焊丝在使用前应调直，表面锈蚀、油污等杂质应清除干净。
焊接设备应能满足焊接工艺要求，具有良好的工作状态和安全性。
在焊接生产开始前，应制定详细的焊接工艺指导书，并对此焊接工艺进行评定。
焊接工艺评定应包含以下内容：焊接方法、管子及管件材料、规格、接头设计、填充金属和焊道
数、电特性、焊接位置、焊接方法、焊道之间的时间间隔、对口器的类型和拆移、预热和焊后热处理、保护气体及流量、焊接速度和层间温度。
对于管道焊缝的设置，应便于焊接、热处理和检验。
同时，应符合下列要求：
1.焊缝与支、吊架边缘的净距离应不小于50mm，需要热
处理的焊缝支、吊架边缘的净距离应大于焊缝宽度的五倍，且不小于100mm。
2.管道相邻焊缝的距离应控制在以下范围内：
a。
直管段环缝间距不小于100mm，且不小于管外径；
b。
除定型管件外，其它任意两焊缝间距不小于50mm。
3.焊接接头及其边缘上不宜开孔，否则被开孔周围倍孔径
范围内的焊缝应100%进行射线探伤。
4.管道上被补强圈或支座板复盖的焊接接头，应100%射
线探伤合格后方可复盖。
5.钢板卷管筒节组对相邻两纵缝间距应大于壁厚3倍，且
不小于100mm，同一筒节上两相邻纵缝距离不应小于200mm。
6.管子坡口宜用机械方法，也可用氧乙炔焰、等离子弧切
割成形，但坡口表面必须用砂轮修磨，去除氧化皮、焊渣等影响焊接接头质量的表面层，并应将凸凹处打磨平整。
7.焊接接头组对前，应用手工或机械方法清理其内、外表面，在坡口两侧20mm范围内不得有油漆、毛刺、锈斑、氧
化皮及其他对焊接过程有害的物质。
确认坡口形式、尺寸，表面粗糙度符合规定，且不得有裂纹、夹层等缺陷。
管子或管件对接焊缝组对时，内壁应齐平，内壁错边量不宜超过壁厚10%，且不大于2mm。
除设计规定需进行冷拉伸或冷压缩的
管道外，焊件不得进行强力组对，焊件组对时应垫置牢固，防止焊接时变形。
组对后的定位焊、临时卡具、临时支架的焊接与正式焊接工艺相同，定位焊焊缝长度宜为10～15mm，高宜
为2mm，且不超过壁厚的2/3，正式焊接时对定位焊要修磨，
宜磨成缓坡形。
8.焊接工艺必须采用全焊透工艺，并严格按照焊接作业指导书要求进行。
不得在焊件表面引弧和试验电流。
焊接过程中应确保起弧和收弧的质量，收弧时应填满弧坑，多层焊的层间接头应错开30～50mm。
除焊接工艺有特殊要求外，每条焊缝应连续焊完，若因故被迫中断，应采取缓冷等防止裂纹措施，再焊时必须检查，确认无裂纹后方可继续施焊。
焊接完毕后，应及时将焊缝表面的熔渣及附近的飞溅物清理干净。
9.公称直径等于或大于500mm的管道宜采用双面成形的焊接工艺或在焊缝内侧根部进行封底焊。
管子焊接时要防止管内穿堂风。
10.焊接质量检验。
在返修前，必须先对原焊缝进行清理，去除焊渣、气孔、裂纹等缺陷，然后进行外观检查，确认无残留缺陷后方可进行返修。
返修焊缝应符合原设计要求，焊接接头坡口最大宽度
b1不得超过规定值，焊缝表面应平整，不得低于母材表面。
返修焊缝应进行内部无损检测，评定缺陷等级应按照《压力无损检测》GB4730-94的规定进行。
返修焊缝的射线探伤比例应不低于原焊缝的射线探伤比例。
在焊接过程中，应严格按照焊接工艺规程进行操作，焊接过程中应注意防止飞溅物、气孔、夹渣等缺陷的产生。
焊接完成后，应及时清理焊缝表面，进行外观检查，确保焊缝表面质量符合要求。
焊缝的余高应符合规定，射线探伤焊缝的余高应不大于1+且≤2mm，其余焊缝的余高应不大于1+且≤3mm。
管
道焊缝的X-射线探伤数量应根据设计要求进行确定，不同管
道级别和介质的焊缝探伤比例不同，应严格执行。
在焊缝抽样检测时，应涉及到不同管径的焊缝，同一管线的焊缝抽样检验时，若有不合格情况，应按照规定进行加倍检验。
不合格焊缝的返修次数不得超过三次，返修后应进行内部无损检测，并填写相应的检测报告。
对进行无损探伤的管道，应在单线图上注明焊缝编号、焊工代号、无损探伤方法等可追溯性标识。
焊缝返修应严格执行工艺规程，确保返修焊缝符合设计要求。
焊接过程中，若出现焊缝缺陷，则需使用砂轮打磨清除，并进行修磨，使其达到适合补焊的形状。
在确认缺陷已清除后，方可进行补焊操作。
对于返修后的焊缝，应使用原检测方法进行检验，其质量要求与原焊缝相同。
焊接完成后，应在管道焊缝附近做出明显标识，注明管线号、焊口号、焊工号以及其他规定的标识。
若存在不合格焊缝，则同一部位的返修次数不能超过3次。
在进行焊接作业时，必须加强安全技术措施。
焊机外壳必须接地良好，焊接电缆和钳把必须绝缘可靠，并安装防电击开关。
焊机也需要经常维修保养，以保持良好的运行状态。
焊工必须穿戴工作服、皮手套、绝缘鞋和面罩等个人防护装备。
在雨雪天气或潮湿地面上进行焊接操作时，应加绝缘板。
在进行压力管道内、井下、坑道等场所的焊接作业时，应排除易燃、易爆、有害气体，并经过检查确认后，方可进行施焊操作。
对于高空作业，必须系安全带、设安全网并戴安全帽。
