施工现场安全防护与设施标准化图册（2021版）《施工现场安全防护与设施标准化图册》编制组主任：刘帅执行主任：薛阳副主任：高飞王全逵高安培马力郝胜军编写组：（按姓氏笔画排序）王袆鹏白龙江史雷吕波张福明张伟剑陆强杨文超吴伟永时俊东柳凤军骆影曦宫亮潘宏睿霍达前言为促进施工现场安全防护与设施的规范化，全面推进公司安全生产标准化建设，依据国家现行相关法律法规、标准规范，结合集团、局及公司各项管理制度及现场实际情况，公司编制了《施工现场安全防护与设施标准化图册（2021版）》（以下简称《图册》），同时废除《施工现场安全防护标准化图册（2015版）》。

本《图册》收集了近年来中国建筑施工现场典型的安全防护与设施做法，依据简洁实用、美观坚固的原则，突出了防护与设施的定型化、工具化及易周转、易维护等特点。

本《图册》适用于我公司承建的所有房建施工项目，钢结构施工项目。

在执行本《图册》过程中，若地方标准高于本《图册》或"安全警示色"有专门规定时，以地方标准为准。

希望各单位和专家及时反馈意见和建议，以便不断完善和改进《图册》。

本《图册》由公司安全生产监督管理部负责解释。

第一部分图牌1.1安全色 (2)1.2安全标志................................................................ (3)1.2.1警告标志............................................................. (3)1.2.2禁止标志............................................................. (4)1.2.3指令标志............................................................. (5)1.2.4提示标志............................................................. (6)1.2.5集合标志............................................................. (7)1.3安全标牌 (8)1.3.1警告标牌............................................................. (8)1.3.2禁止标牌............................................................. (9)1.3.3指令标牌............................................................. . (10)1.3.4风险提示标牌 .................................................... . (11)1.3.5安全风险警示牌 ................................................ . (12)1.4“平平安安”提示牌 (13)1.4.1安全环境理念牌 (13)1.4.2“平平安安”提示牌 (14)1.5公示牌 (20)1.5.1带班公示牌 (20)1.5.2项目管理人员风采牌 (21)1.5.3责任区域公示牌 (22)1.5.4责任公示牌 (23)1.5.5危险源公示牌 (24)1.5.6楼栋危险源公示牌、巡查图 (25)1.5.7楼层内图牌 (26)1.5.8危大工程公示牌 (27)1.5.9职业健康危害因素公示牌 (28)1.5.10行为安全之星公示牌 (29)1.5.11“三铁六律”行为安全准则牌 (30)1.5.12危大工程安全责任公示牌、验收牌 (31)1.5.13安全信息宣传牌 (32)1.5.14施工升降机安全公示牌 (33)1.5.15塔吊编号、安全公示牌 (34)1.5.16安全生产运行牌 (35)1.6编码及二维码 (36)1.7门禁外挂显示屏 (37)1.8安全警示镜 (38)1.9设备状态牌 (39)1.10栋号、楼层标识牌 (40)1.11楼层标高牌 (41)1.12安全教育讲评台 (42)1.13脚手架信息牌 (44)1.14卸料平台信息牌 (45)1.15材料标识牌及支架 (46)1.16爬梯信息牌 (47)1.17作业平台信息牌 (48)1.18工具房（箱）标识牌 (49)1.19材料箱标识牌 (50)1.20存放点标识牌 (51)1.21机械标识牌 (52)1.22功能标识牌 (53)1.23移动宣传牌 (54)1.24保健站标识牌 (55)1.25应急汇合点标识牌 (56)1.26宿舍人员信息牌 (57)第二部分临边、洞口防护2.1网片式临边防护 (59)2.2钢管扣件式临边防护 (62)2.3水平洞口防护 (65)2.3.1桩、井口安全防护 (65)2.3.2短边尺寸200mm~1500mm洞口防护 (66)2.3.3短边尺寸1500mm~3000mm洞口防护 (67)2.3.4铝模板传料洞口防护 (68)2.3.5后浇带防护 (69)2.3.6室内电梯井水平防护 (70)2.4窗台洞口防护 (71)第三部分加工区、堆场及仓库防护3.1钢筋加工棚 (73)3.2小型钢筋加工棚 (76)3.3钢筋加工区布置 (78)3.4木工加工棚 (79)3.5材料堆场 (82)3.6 PC堆场 (83)3.7危险品库房 (84)3.8应急物资库房 (85)3.9休息亭 (86)第四部分安全通道4.1首层通道 (89)4.1.1定型化首层通道 (89)4.1.2盘扣式首层通道 (90)4.2基坑上下通道 (93)4.2.1车行基坑上下通道 (93)4.2.2钢管扣件式人行基坑上下通道 (94)4.2.3盘扣式人行基坑上下通道 (95)4.2.4定型化人行基坑上下通道 (97)4.3人行通道 (98)4.3.1盘扣式人行通道 (98)4.3.2人车分流人行通道 (99)4.4之字通道 (100)4.5一字通道 (102)4.5.1水平通道 (102)4.5.2一字坡道 (104)第五部分脚手架、操作平台5.1落地式脚手架 (106)5.1.1脚手架基础 (106)5.1.2脚手架搭设 (107)5.1.3剪刀撑、斜撑和抛撑 (108)5.1.4作业层防护 (110)5.1.5外立面防护网 (112)5.1.6落地式盘扣脚手架 (113)5.2悬挑式脚手架 (114)5.2.1钢管扣件式脚手架 (114)5.2.2盘扣式脚手架 (115)5.3连墙件 (116)5.3.1钢管扣件式连墙件 (116)5.3.2预埋扁钢式连墙件 (117)5.3.3盘扣式连墙件 (118)5.4层间水平防护 (119)5.5悬挑式钢平台 (121)5.6落地式操作平台 (123)5.7移动式操作平台 (124)5.8电梯井操作平台 (125)5.9电动吊篮 (126)5.9.1悬吊平台 (126)5.9.2提升机 (127)5.9.3安全锁 (128)5.9.4钢丝绳 (130)5.9.5电气系统 (131)5.10附着式升降脚手架 (132)5.10.1 外观要求 (132)5.10.2 架体要求 (133)5.10.3 架体防护 (134)5.10.4 提升装置 (135)5.10.5 附着支座 (136)5.10.6 防倾装置 (137)5.10.7 防坠装置 (138)5.10.8 同步控制装置 (139)第六部分起重机械6.1塔式起重机标识 (141)6.1.1 塔吊防攀爬装置标语 (141)6.1.2 塔吊附墙操作平台标语 (142)6.1.3 塔吊配重臂标识 (143)6.1.4 塔吊限位装置禁止牌标识或封条 (144)6.1.5 起重作业“十不吊”安全标识 (145)6.1.6 吊钩反光贴 (146)6.2塔式起重机基础 (147)6.2.1塔吊基础 (147)6.2.2塔吊防雷接地 (148)6.2.3 塔吊入口封闭（首层封闭） (149)6.2.4 塔吊穿楼层临边防护 (150)6.2.5 地下室外侧塔身保护 (151)6.3塔式起重机防攀爬装置 (152)6.4塔式起重机附墙装置及操作平台 (153)6.4.1 塔吊附墙装置 (153)6.4.2 塔吊附墙操作平台 (154)6.5塔式起重机电缆线卸荷 (155)6.6塔式起重机空中行人安全通道 (156)6.7塔式起重机安全监控系统 (159)6.7.1 群塔作业防碰撞系统 (159)6.7.2 吊钩可视化系统 (160)6.8施工升降机防护棚 (161)6.9施工升降机防护门 (164)6.10施工升降机进入主体结构的翻板通道 (166)6.11施工升降机智能化 (167)6.12物料提升机操作棚 (168)6.13 钢丝绳吊索 (169)6.14 起重吊带 (170)第七部分施工机具7.1切割机防护罩 (172)7.2圆盘锯防护罩 (173)7.3电焊机防护 (174)7.4气瓶运输推车 (175)7.5钢筋车间作业台 (176)7.6调直机防护 (177)7.7吊装料斗 (178)7.7.1 标准化吊笼 (178)7.7.2 加气块吊笼 (179)7.7.3 零散材料吊笼 (180)第八部分临时用电8.1外电线路防护 (182)8.2变电设施防护 (184)8.3配电室防护 (186)8.4配电室消防及应急照明 (187)8.5配电箱（柜）防护 (188)8.6总配电箱（柜）内电器开关设置 (189)8.7分配电箱（柜）内电器开关设置 (190)8.8末级配电箱内电器开关设置 (191)8.9配电线路设置与防护 (192)8.10接地设置 (196)8.11移动电箱 (198)8.12配电箱安全距离 (199)8.13低压（安全电压）变压器专用电箱8.14室内照明 (203)8.15室外照明 (204)8.16生活区用电 (206)8.17生活区制冷设备 (207)8.18生活区采暖设备 (208)第九部分消防9.1消防设施布置 (210)9.2消防泵房 (212)9.3消防给水系统 (213)9.4消火栓 (214)9.5灭火器 (217)9.6消防柜 (219)9.7临建房屋室内消防喷淋系统 (220)第十部分钢结构作业防护10.1操作平台10.1.1固定式焊接操作平台 (222)10.1.2可调式操作平台 (223)10.1.3可调式操作平台详图 (224)10.1.4悬挂式操作平台 (225)10.2钢爬梯10.2.1防坠器垂直登高挂梯 (226)10.2.2护笼式垂直登高挂梯 (227)10.2.3钢斜梯 (228)10.3安全绳.........................................................................................................10.3.1抱箍式双道安全绳 (229)10.3.3立杆式双道安全绳 (231)10.4安全网10.4.1上挂式水平安全网 (232)10.4.2下挂式水平安全网 (233)10.4.3滑动式水平安全网 (234)10.5外挑网 (235)第十一部分劳保用品11.1安全帽 (237)11.2安全带 (238)11.3劳保鞋 (239)11.4马甲背心 (240)11.5 其他防护用品 (241)11.6防护佩戴 (240)11.6.1管理人员防护佩戴 (242)11.6.2作业人员防护佩戴 (243)第一部分图牌1.1 安全色基本要求：————————————————————1.安全色分红、黄、蓝、绿四种颜色。

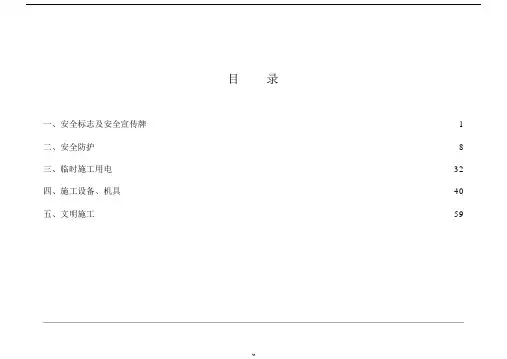

目录一、安全标志及安全宣传牌 (1)二、安全防护 (8)三、临时施工用电 (32)四、施工设备、机具 (40)五、文明施工 (59)一、安全标志及安全宣传牌1、安全标志牌的使用安全标志分为禁止标志、警告标志、指令标志和提示标志等四种。

①、禁止标志牌的基本形式是白色长方形衬底，涂写红色圆形带斜杠的禁止标志，下方文字辅助标志衬底色为红色，字体为白色黑体字。

内容根据图标及现场实际情况自定。

禁止标志牌尺寸为400mm×500mm，采用 PVC板或塑料板制成。

标志牌具体尺寸详见下图所示：××××②、警告标志牌的基本形式是白色长方形衬底，涂写黄色正三角形及黑色标志符警告标志，下方为黑框白底，黑色黑体字。

内容根据图标及现场实际情况自定。

警告标志牌尺寸为400mm×500mm，采用 PVC板或塑料板制成。

标志牌具体尺寸详见右图所示：××××③、指令标志牌为白色长方形衬底，涂写蓝色圆形标志，标志符为白色，下方文字辅助标志衬底色为蓝色，字体为黑体字，白色字。

内容根据图标及现场实际情况自定。

指令标志牌尺寸为400mm×500mm，采用 PVC板或塑料板制成。

标志牌具体尺寸详见右图所示：××××④、提示标志牌的基本形状是绿色长方形，标志符为白色，左侧为黑体白色字。

内容根据图标及现场实际情况自定。

提示标志牌尺寸为250mm×400mm，采用 PVC板或塑料板制成。

标志牌具体尺寸详见右图所示：卡通安全标志系列2、安全宣传牌在施工道路两侧或施工场所必须设置安全宣传牌。

在吊装频繁区域、高层建筑物周边和交叉作业区域下方必须设置安全宣传牌。

安全宣传牌为蓝底白字，采用PVC 或铝塑板制作。

安全宣传牌内容根据施工现场实际情况自行设置，可参考的内容有：树立忧患意识，学会应急本领；安全生产时时尽职，保护环境人人有责；安全就是生命，安全就是节约；安全就是效益，安全带来幸福；工完料尽场地清，文明施工保安全；坚持文明施工，确保安全生产；严禁违章操作，确保安全生产；安全来自警惕，事故源于麻痹；安全是生命之本，违章是事故之源；安全是幸福的桥梁，事故是痛苦的深渊。
