九年级物理全册-第20章-电与磁单元综合测试(三)(新版)新人教版
- 格式:doc
- 大小:553.50 KB
- 文档页数:6
人教版九年级全一册物理《第二十章电与磁》单元测试卷(附答案)一、选择题1.物理观念是物理核心素养的一个基本要素,磁场具有能量,也属于一个重要的物理观念,磁场的基本性质是指()A.同名磁极相互排斥B.磁场根本不存在,是假想的C.异名磁极相互吸引D.能够对放入其中的磁体产生磁力的作用2.人类最早的磁化技术出现在我国宋代。
据《武经总要》记载,如图所示,古人先将鱼形铁烧红,令铁鱼头尾指向南北,然后将其放入水中冷却,依靠地磁场获得磁性,再将其放入水中漂浮,制成指南鱼,图中是它静止时的指向。
下列判断正确的是()A.指南鱼鱼头应标注“N”B.指南鱼周围存在磁感线C.鱼形铁不能被磁体吸引D.指南鱼的腹部磁性最强3.如图是固定房门的“门吸”,金属块可能是()A.银B.铁C.铝D.锌4.夏天到了,小明用自己的零花钱为奶奶买了一个充电式电风扇,下列与该电风扇工作原理相同的是()A.B.C.D.5.如图是奥斯特实验的示意图,有关分析正确的是()A.通电导线周围磁场方向由小磁针的指向决定B.发生偏转的小磁针对通电导线有力的作用C.移去小磁针后的通电导线周围不存在磁场D.通电导线周围的磁场方向与电流方向无关6.如图所示,对于图片中所描述的物理过程的分析正确的是()A.图甲,装置揭示的原理可制成电动机,它是将机械能转化为内能B.图乙,用带负电荷的橡胶棒a去接触不带电的金属球b时,瞬时电流方向由b至aC.图丙,试管内水蒸气将塞子冲出与汽油机压缩冲程的能量转化相同D.图丁,向上提与水面接触的玻璃板,弹簧测力计示数变大,因为受到了大气压的作用7.小欢设计了一款“光控灯”,电路如下图所示,光线较暗时灯泡自动发光,光线较亮时灯泡自动熄灭,电源电压恒定,为定值电阻,R为光敏电阻(其阻值随光照强度的增大而减小)。
下列说法正确的是()A.光敏电阻所在的电路为工作电路B.当光照强度增大,电磁铁的磁性减弱D.灯泡应设计在C和D两接线柱之间8.如图所示,用细线将螺线管沿东西方向水平悬挂起来,当给导线通电时发生的现象是()A.螺线管静止不动B.螺线管转动,最后A端指向地理的北方C.螺线管转动,最后A端指向地理的南方D.螺线管转动,最后A端可能指向任何方向9.如图所示,小亮在两块磁铁之间夹上塑料扇叶,通过螺丝钉吸引在干电池的负极上,再利用导线连接电池正极和磁铁,就制成了一个简易电风扇。
人教版九年级物理全一册《第二十章电与磁》单元测试卷(含答案)学校:___________班级:___________姓名:___________考号:___________时间:60分钟满分:70分一、单项选择题(每小题2分共12分)1.将扬声器、电池和电流表等元件连成电池如图电路。
断开S,反复快速闭合、断开开关S,扬声器发出咔咔声;断开S,闭合开关S,反复轻敲扬声器的纸盆,会看到电流表的指针左右摆动。
下列有关说法正确的是( )。
A.扬声器发声的原理与机发电的原理相同B.扬声器发声时,将机械能转化为电能C.扬声器发电的原理与动圈式话筒工作的原理相同D.电流表指针左右摆动,是因为磁场方向发生变化2.如图是我国自主研发的电磁发射器,它是利用4磁场对电流的作用把弹丸发射出去的。
下列设备中与电磁发射器的工作原理相同的是( )A.发电机B电铃 C.司南 D.电动机A.发动机B.电铃C.司南D.电动机3.以下关于电与磁的描述中,说法正确的是( )。
第3题图A.如图甲所示,当闭合开关后电路中的绿灯亮B.如图乙所示,与发电机工作原理相同C.如图丙所示,与手机无线充电原理相同D.如图丁所示,小磁针偏转是电磁感应现象易干抛的电4.下到设备中、利用磁场对通电学体的作用面工作的是( )。
A.发电机B电动机 C.电磁继电器 D.电水壶5.如图所示,将一根导线AB放置在U形磁体形成的磁场方向竖直向下的磁场区域,导线的两端跟灵敏电流表相连,下列说法正确的是( )A.AB不动,磁体水平向左快速移动,指针会偏转B.磁体不动,AB水平向右快速移动,指针不偏转C.磁体不动,AB竖直向上快速移动,指针会偏转D.磁体不动,AB竖直向下快速移动,指针会偏转6.如图所示的四个实验中与扬声器的工作原理相同的是()A.B.C.D.二.填空题-(每空1分共18分)7.电工在修理电器时,狭缝中的螺丝不容易拧上去,电工师傅将钢螺丝刀在上反复摩擦几下,再去吸住螺丝钉,然后拧上去,这是由于螺丝刀被而具有磁性,从而能够吸引铁制螺丝钉。
九年级物理全册第二十章《电与磁》单元检测题(含解析)(新版)新人教版编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(九年级物理全册第二十章《电与磁》单元检测题(含解析)(新版)新人教版)的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为九年级物理全册第二十章《电与磁》单元检测题(含解析)(新版)新人教版的全部内容。
《电与磁》单元检测题一、单选题(每小题只有一个正确答案)1.甲铁棒能吸引小磁针,乙铁棒能排斥小磁针,若甲、乙铁棒相互靠近,则两铁棒()A.一定互相吸引B.一定互相排斥C.可能无磁力的作用D.可能互相吸引,也可能排斥2.如图所示,张华同学做“隔着木板用磁铁吸引铁钉”的实验.实验所用的器材是( )A.磁铁、铁钉、木板B.磁铁、铁钉、玻璃C.磁铁、木板、塑料D.铁钉、磁铁、搪瓷3.下面说法中错误的是( )A.地磁场的北极在地理的北极附近,两极不重合B.磁针指向南北是因为受到地磁场的作用C.我国宋代的沈括是世界上最早发现磁偏角的人D.早在战国时代,我国人民就发现了磁体的指向性4。
如图所示,用一弹簧测力计吊着一铁块,使铁块的下端靠近磁体的A端,并从A端慢慢地移动到B端,则在弹簧测力计移动的过程中,弹簧测力计示数的变化是( )A.先由大变小,后由小变大B.先由小变大,后由大变小C.由大变小D.由小变大5。
下列做法中能够改变通电螺线管外部磁场方向的是( )A.增加线圈的匝数B.改变电流的大小C.改变螺线管中的电流方向D.在螺线管中插入铁芯6。
图中的四幅用箭头标明通电导体在磁场中受力方向的图中,有一幅是错误的,则错误的是()A.B.C.D.7.如图所示,在条形磁铁的一端吸引着两个大头针的针尖部,则这两个大头针的针帽将( )A.互相排斥B.互相吸引C.既不排斥也不吸引D.无法确定8。

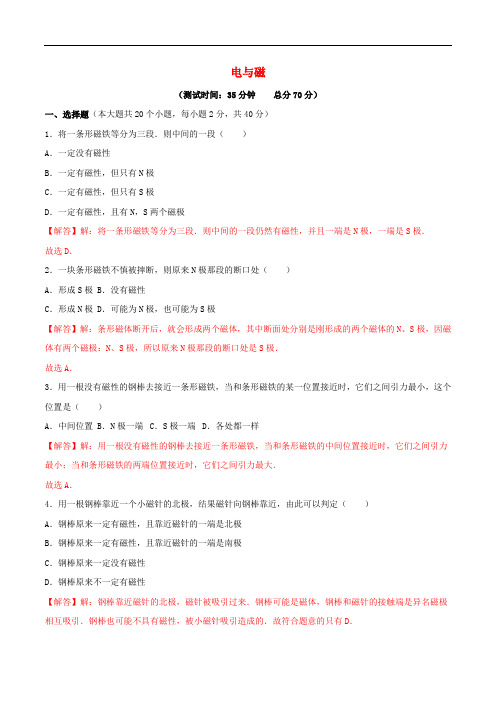

电与磁(测试时间:35分钟总分70分)一、选择题(本大题共20个小题,每小题2分,共40分)1.将一条形磁铁等分为三段.则中间的一段()A.一定没有磁性B.一定有磁性,但只有N极C.一定有磁性,但只有S极D.一定有磁性,且有N,S两个磁极【解答】解:将一条形磁铁等分为三段.则中间的一段仍然有磁性,并且一端是N极,一端是S极.故选D.2.一块条形磁铁不慎被摔断,则原来N极那段的断口处()A.形成S极 B.没有磁性C.形成N极 D.可能为N极,也可能为S极【解答】解:条形磁体断开后,就会形成两个磁体,其中断面处分别是刚形成的两个磁体的N、S极,因磁体有两个磁极:N、S极,所以原来N极那段的断口处是S极.故选A.3.用一根没有磁性的钢棒去接近一条形磁铁,当和条形磁铁的某一位置接近时,它们之间引力最小,这个位置是()A.中间位置 B.N极一端C.S极一端D.各处都一样【解答】解:用一根没有磁性的钢棒去接近一条形磁铁,当和条形磁铁的中间位置接近时,它们之间引力最小;当和条形磁铁的两端位置接近时,它们之间引力最大.故选A.4.用一根钢棒靠近一个小磁针的北极,结果磁针向钢棒靠近,由此可以判定()A.钢棒原来一定有磁性,且靠近磁针的一端是北极B.钢棒原来一定有磁性,且靠近磁针的一端是南极C.钢棒原来一定没有磁性D.钢棒原来不一定有磁性【解答】解:钢棒靠近磁针的北极,磁针被吸引过来.钢棒可能是磁体,钢棒和磁针的接触端是异名磁极相互吸引.钢棒也可能不具有磁性,被小磁针吸引造成的.故符合题意的只有D.故选D.5.如图所示,两根完全相同的钢棒,用甲棒的一端靠近乙棒的中间,它们互相吸引,则()A.甲棒有磁性,乙棒无磁性B.甲棒无磁性,乙棒有磁性C.甲、乙棒都有磁性D.甲棒有磁性,乙棒不一定有磁性【解答】解:磁体上磁性最强的部分叫磁极,位于磁体的两端,磁性最弱的部分在磁体的中间,这个位置几乎没有磁性.用甲的一端靠近乙的中间部分时,互相吸引,由此可以确定钢棒甲有磁性,不能确定乙磁性的有无.故选D.6.用一根条形磁铁的一端去吸引三枚大头针的根部,待平衡后,图示结果正确的是()A. B. C.D.【解答】解:大头针被磁化后近N端都为S极,另一端都为N极,由于同名磁极相互排斥的道理,因此大头针的根部会散开.故选C.7.磁化是指()A.磁极之间的相互吸引或排斥作用B.使原来没有磁性的物质在磁体的作用下得到磁性的过程C.磁铁吸引铁、钴、镍等物质的性质D.以上均不对【解答】解:使原来没有磁性的物体在磁体或电流的作用下获得磁性的过程叫磁化.故选B.8.下列有关磁场的说法错误的是()A.磁体周围的空间存在着看不见、摸不着的磁场B.磁体间的相互作用是通过磁场发生的C.磁场是有方向的,在磁场的不同位置,其磁场方向一般不同D.在磁场中的某点,小磁针南极所受磁力的方向与该点的磁场方向相同【解答】解:A、磁体周围的空间存在着看不见、摸不到的磁场.选项正确,不符合题意.B、磁体间的相互作用和磁体和磁性材料之间的作用,都是通过磁场作用发生的.选项正确,不符合题意.C、磁场是有方向的,在磁场的不同位置,其磁场方向一般不同.选项正确,不符合题意.D、在磁场中,某点磁场方向和该点小磁针静止时N极指向相同.选项错误,符合题意.故选D.9.关于磁感线,下列说法正确的是()A.磁铁周围的磁感线都是从磁铁的南极出来,回到北极B.在某点,小磁针静止时北极所指的方向跟该点磁感线的方向相同C.磁感线是磁场中实际存在的曲线D.两条磁感线可以相交【解答】解:A、磁铁周围的磁感线都是从磁铁的北极出来,回到南极.不符合题意.B、在某点,小磁针静止时北极所指的方向跟该点磁场方向相同,该点磁场方向和该点磁感线方向相同.符合题意.C、磁感线实际上是不存在的,是为了便于研究磁场而画出的.不符合题意.D、任何两条磁感线都是不相交的.不符合题意.故选B.10.转动指南针的罗盘时,罗盘内的磁针()A.随罗盘一起转动起来B.不随罗盘转动,仍在原位置C.随罗盘转动,且比罗盘转动快一些D.随罗盘转动,只是罗盘转动慢一些【解答】解:指南针原理是罗盘内的小磁针在地球的地磁场的作用下,小磁针的南极指向地理的南极,所以转动指南针的罗盘时小磁针仍在地磁场的作用下南极指向地理的南极,即在原位置不动.故选B.11.关于地磁场,下列说法不正确的是()A.地球相当于一个大磁体,它周围存在着地磁场B.地磁场的磁感线方向由北指向南C.地磁场的北极在地理的南极附近D.地磁场的磁感线在地球两极附近最密集【解答】解:A、地球是一个巨大的磁体,它周围存在着磁场,叫做地磁场,该选项说法正确,不符合题意;B、地磁的北极在地理的南极附近,地磁南极在地理北极附近,因此地磁场的磁感线从地理南极到地理北极,该选项说法不正确,符合题意;C、地磁场的北极在地理的南极附近,地磁场的南极在地理北极附近,二者不完全重合,存在着磁偏角,沈括是最早记述这一现象的科学家,该选项说法正确,不符合题意;D、地球的两极也是地磁的两极附近,这两个地方的磁场最强,因此磁感线也最密集,该选项说法正确,不符合题意.故选B.12.探险队员在地球的北极时,手中的指南针N极将指向()A.水平方向B.竖直向上C.竖直向下D.小磁针N极与水平成一夹角斜向下【解答】解:探险队员在北极,即地磁的南极附近,根据异名磁极相互吸引可知,指南针的N极应与地磁的南极相吸引,所以此时指南针的N极竖直向下.故选C.13.小磁针在水平面内静止时,N极指北,S极指南,但又不是正南正北方向,这个事实说明()A.地球周围空间存在磁场B.地磁两极与地理两极并不重合C.地磁的N极在地理北极附近D.地磁的S极在地理南极附近【解答】解:小磁针静止时,呈南北指向,但又不是正南正北方向,这是因为地磁的两极和地理的两极并不完全重合,存在着磁偏角.故选B.14.如图所示,一根条形磁铁左端为S极,右端为N极.表示从S极到N极磁性强弱变化情况的图象中正确的是()A.B.C.D.【解答】解:A、如图反映S极磁性强,N极磁性最弱.不符合题意.B、如图反映S极磁性最弱,N极磁性最强.不符合题意.C、如图反映S极磁性最弱,N极磁性最强.不符合题意.D、如图反映S极和N极磁性最强,中间磁性最弱.符合题意.故选D.15.在一个黑色塑料盒里放一个长条形磁铁,盒盖上标有八个数字,在盒外放有四个小磁针,涂黑的一端为N极,受到盒内条形磁铁的磁场影响,小磁针静止后的指向如图所示,则盒内条形磁铁放置的位置是()A.N极靠近5,S极靠近1 B.N极靠近3,S极靠近7C.N极靠近1,S极靠近5 D.N极靠近4,S极靠近8【解答】解:条形磁铁的磁感线从磁铁的N极出发回到S极,磁场中的小磁针在磁场中静止时N极的指向与该点磁场方向一致,由图可见,磁铁应沿15方向放置,1处为N极,5处为S极.故选C.16.如图所示,在条形磁体周围放有甲、乙、丙、丁四个可以自由旋转的小磁针,当它们静止时,N极指向不正确的是()A.甲小磁针 B.乙小磁针 C.丙小磁针 D.丁小磁针【解答】解:根据同名磁极相互排斥,异名磁极相互吸引,可以判断丙处小磁针静止时,N极指向左侧,S 极指向右侧.故选C.17.下列关于磁场和磁感线的说法正确的是()A.只有磁铁周围才有磁场B.磁感线是由铁屑形成的C.磁感线是客观存在的闭合曲线D.越靠近磁极的地方磁感线越密【解答】解:A、说法错误,通电导体周围也存在着磁场;B、C、说法错误,磁感线是为了描述磁场的性质而引入的,是不存在的;D、说法正确,磁极部分的磁场较强,故磁感线越密.故选D.18.磁极a、b及周围的磁感线如图所示,由图可知()A.a、b都是N极B.a、b都是S极C.a是N极、b是S极D.a、b是异名磁极【解答】解:如图,磁感线都是进入磁体的a端和b端,所以a端和b端是同名磁极,并且都是S极.故选B.19.如图所示.在两个完全相同的磁体的不同磁极上吸着铁钉,如果让两个磁体相互靠近并接触,下列说法正确的是()A.两铁钉没有相互作用B.两铁钉相互吸引,最后落下来C.两铁钉相互排斥,最后落下来D.无法判断【解答】解:在两个完全相同的磁体的不同磁极上吸着铁钉,两个磁体相互靠近时两铁钉会相互吸引,当两个磁体合在一起时,中间的磁性最弱,铁钉会由于重力作用而掉下来.故选B.20.1991年8月《新民晚报》报道一则消息:“上海雨点鸽从内蒙古放飞后,历经20余天,返回上海市区鸽巢”,信鸽的这种惊人的远距离辨认方向的本领,实在令人称奇.信鸽有高超的认路本领的原因是()A.信鸽对地形地貌有极强的记忆力B.信鸽能发射并接收某种超声波C.信鸽能发射并接收某种次声波D.信鸽体内有某种磁性物质,它能借助地磁场辨别方向【解答】解:信鸽远距离辨认方向的本领,是因为其体内有某种磁性物质,它是借助地磁场来辨别方向的.故选D.二、填空题(每小题2分,共10分)21.在铁屑、铜片、镍丝、玻璃板等材料中,当磁铁靠近这些材料时,能够被吸引的是.【解答】解:磁性是指磁体能够吸引铁、钴、镍等物质的性质,因此铜、铝、塑料、玻璃不在此范围中.故答案为:铁屑和镍丝.22.磁悬浮列车是利用同名磁极相互(选填“吸引”或“排斥”)的原理来实现悬浮的.【解答】解:磁悬浮列车的目的是:减小车和轨道之间的摩擦,提高车速.所以利用同名磁极相互排斥,使列车微微离开轨道,减小了摩擦.故答案为:排斥.23.如图所示,用一条形磁铁的N极在一根钢条上由左向右摩擦,则磁化后的钢条的左端为极.【解答】解:用一条形磁铁的N极在一根钢条上由左向右摩擦,由于异名磁极相互吸引,所以被磁化的钢棒中S极一直跟着磁体的N极指向右端,所以右端是S极,左端是N极.故答案为:N.24.机械手表一般不应放在磁体周围,这是因为这样放置,手表会被,走时不准.【解答】解:手表是由钢性材料制成的,如果将手表放在磁体周围,则钢性材料会被磁化,磁化后磁性不易消失,从而影响指针的转动而走时不准.故答案为:磁化.25.一个条形磁铁旁边放了一个小磁针,小磁针静止时的情况如图所示,则条形磁铁的B端是极.【解答】解:图中小磁针静止时左端是N极,根据磁极间的相互作用,条形磁铁左端A应该是与小磁针N 极互相吸引的S极,故条形磁铁的右端B是N极.故答案为:N.三、作图题(每小题5分,共20分)26.在一个圆纸盒里有一个条形磁体,圆纸盒外放着一些小磁针,各磁针N极的指向如图所示,请画出圆纸盒里的条形磁体并标明它的N、S极.【解答】解:根据磁感线方向的规定,从北极出来回到南极.而小磁针静止时北极所指的方向为磁场的方向,从而确定磁体的南北极.如图所示:27.请画出如图中磁感线的方向,并标出小磁针的N,S极.【解答】解:(1)根据磁体周围的磁感线都是从N极出来回到S极标出磁感线方向,如图.(2)因为同名磁极相互排斥,异名磁极相互吸引所以第一幅图小磁针的左端是N极,右端是S极;第二副图小磁针的上端是S极,下端是N 极.28.如图所示,松手后小磁针按箭头方向转动90°后静止,试标出U形磁体两端的极性.【解答】解:由于小磁针的N极向右旋转,即说明蹄形磁铁的右端是S极,左端是N极,如下图所示:29.试在如图中画出磁体的极性和磁感线的方向.【解答】解:根据同名磁极相互排斥,异名磁极相互吸引可以判断左端的S极,右端的N极;因为磁体周围的磁感线都从N极出来回到S极,所以磁感线从右端指向左端.如图.。
九年级物理全册第二十章电与磁单元训练题(新版)新人教版编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(九年级物理全册第二十章电与磁单元训练题(新版)新人教版)的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为九年级物理全册第二十章电与磁单元训练题(新版)新人教版的全部内容。
第二十章电与磁1。
关于磁体、磁场和磁感线,以下说法中正确的是()A.铁和铝都能够被磁体吸引B.磁感线是磁场中真实存在的曲线C.磁体之间的相互作用是通过磁场发生的D.磁感线从磁体的S极出来,回到磁体的N极2。
磁铁都有两极,小敏想用实验证明,断磁铁A、B端必有磁极.设计了如图四个方案,并进行了实验操作。
其中的现象不可能观察到的是()A。
甲和乙 B.乙和丙、 C。
丙和丁 D。
丁和甲3. 探究影响电磁铁磁性强弱的因素时,按如图3所示电路进行实验,每次实验总观察到电磁铁A吸引大头针的数目均比B多,此实验说明影响电磁铁磁性强弱的因素是( ) A.电流的方向 B.线圈的匝数 C.电流的大小 D.电磁铁的极性4. 某同学连接如图所示电路研究电磁铁的磁性.为了让铁钉吸引大头针的数目增多,以下措施中可行的是()A.将滑片向左端滑动 B.将滑片向右端滑动C.减少铁钉上所绕线圈的匝数 D.去掉一节干电池5. 在探究“感应电流产生条件”的实验中,将导体ab水平置于蹄形磁铁的磁场中,如图5所示。
闭合开关后,能使灵敏电流计错误!的指针发生偏转的做法是:()A.让蹄形磁铁静止,导体ab也保持静止B.让蹄形磁铁静止,导体ab在竖直方向上下运动C.让导体ab静止,蹄形磁铁在竖直方向上下运动D.让导体ab静止,蹄形磁铁沿水平方向左右运动6。
《电与磁》检测题一、单选题1.关于电磁现象,下列说法中正确的是A.任何磁场都是由磁感线组成的B.磁场对放入其中的小磁针一定有力的作用C.当小磁针在磁场中静止,小磁针不受磁场力的作用D.利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向2.月球表面没有空气,表面没有磁场,对物体的引力仅为地球上的116,由于这些特点,在月球上,下面的情形能够做到的是( )A.用指南针定向 B.用电风扇吹风 C.举行露天演唱会 D.用天平测质量3.某机器的能量流向如图所示,据此推测该机器可能是()A.电饭锅B.日光灯C.电视机D.电风扇4.电动机在日常生活和工农业生产中的应用十分广泛,关于电动机,下列说法错误的是()A.电动机是应用通电线圈在磁场中受力转动的原理制成的B.直流电动机中的换向器能使通电线圈持续转动C.电动机是把电能转化成机械能的装置D.电动机是把机械能转化成电能的装置5.下列说法中正确是:()A.某种电能表铭牌上标有10(20)A字样,表示该电能表的标定电流是20AB.电饭锅是利用电流的热效应工作的C.发电机的工作原理是通电导线在磁场中受到力的作用D.某电路中的两个灯泡由一个开关同时控制,则两灯泡一定是串联的6.如图所示,电吉他主要有“拾音器”和“音箱”组成,“拾音器”由磁铁和线圈组成.弹动钢弦,相当于线圈切割磁感线运动,在线圈中就会产生对应的音频电流,音频电流经放大后通过音箱,我们就听到了声音.下列与拾音器工作原理相同的电器设备为()A.电磁继电器B.电铃C.电动机D.发电机7.下列用电器中利用电流热效应工作的是A.洗衣机B.电热杯C.电视机D.电风扇8.关于磁场,下列说法正确的是A.将小磁针放在某一空间,若小磁针偏离南北方向,说明这个空间存在磁场B.磁极间的相互作用都不是通过磁场发生的C.磁感线是磁场中真实存在的一些曲线D.磁体周围的磁感线从磁体S极发出,回到磁体N级9.如图所示,放在磁场中的矩形线圈abcd自图示位罝(即线圈平面垂直磁感线位置)开始绕'OO顺时针转动,下列说法中正确的是()A.线圈在转动过程中,时刻有感应电流产生B.线圈在转动的前半周中,线圈中电流方向不变C.线圈一定不受磁场力作用D.线圈转动过程中,ab、bc、cd、ad边都不停地切割磁感线10.POS刷卡机的广泛应用给人们的生活带来了便利。
一、选择题1.人类社会科技的进步离不开科学家的不断探索,学习科学家的科学态度和责任担当是物理学科的一个重要内容。
以下物理学家与其研究不相符的是()A.沈括是世界上最早发现磁偏角的人B.法拉第最早揭示了电与磁之间的联系C.焦耳最先精确地确定了电热跟电流、电阻和通电时间的关系D.欧姆对电流跟电阻和电压的关系进行了大量实验,并进一步归纳得出欧姆定律2.用丝绸摩擦过的玻璃棒能“粘”纸屑,其中“粘”字蕴含的物理原理,与下列现象中的“粘”相同的是()A.穿在身上的化纤衣服易“粘”毛绒B.带异种电荷的轻质小球靠近后会“粘”在一起C.吸盘式挂衣钩能够“粘”在墙上D.两块磁铁会“粘”在一起3.小罗把两个玩具电机用导线连接在一起(如图),用力快速拨动甲电机的转叶,发现乙电机的转叶也缓慢转动起来。
对这个现象分析正确的是()A.“甲电机”将电能转化为机械能B.“乙电机”将机械能转化为电能C.“甲电机”依据电磁感应来工作D.两电机的工作原理是相同的4.我国未来的航母将采用自行研制的电磁弹射器。
电磁弹射器的弹射车与飞机前轮连接,并处于强磁场中,当弹射车内的导体通以强电流时,舰载机受到强大的推力而快速起飞。
电磁弹射器工作原理与下列设备或用电器工作原理一致的是()A.电风扇B.手摇发电机C.电热水壶D.电磁起重机5.中华民族有着悠久的文明历史,我国古代人对自然现象进行观察和研究留下了许多史料记载,下列是有关记载和相应物理本质的解释,其中错误的是A.“湖光映彩霞”──光的反射现象B.“潭清疑水浅”──光的折射现象C.“司南之杓,投之于地,其抵指南”──地球周围存在磁场D.“山顶有泉,煮米不成饭”──山顶气压较低,泉水的沸点较高,水不容易沸腾6.小明做实验时,不小心将一条形磁铁摔成两段,小明得到的是A.一段只有N极,另一段只有S极的磁铁B.两段均无磁性的铁块C.两段各有N极和S极的磁铁D.两段磁极无法确定的磁铁7.如图所示的四个装置,以下关于它们的说法中正确的()A.图a装置可探究电磁感应现象B.图b装置可用来制作电动机证明磁场对电流的作用C.图c可用来演示电磁铁的磁性强弱与电流大小的关系D.图d装置原理可用来制作发电机8.如图所示,用一段细铁丝做一个支架,作为转动轴,把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上,吸管能在水平面内自由转动。
第二十章《电与磁》测试卷一、单选题(共12小题)1.根据磁感应线方向的规定可以知道,小磁针北极在某点所受的磁力方向与该点的磁感应线方向() A.平行B.垂直C.相同D.相反2.如图所示,当开关闭合滑片向右滑动时,下列说法正确的是()A.电磁铁磁性减弱,弹簧长度缩短B.电磁铁磁性增强,弹簧长度变长C.电磁铁磁性增强,螺线管下端是北极D.电磁铁磁性减弱,螺线管下端是南极3.磁悬浮列车是现代高科技的应用,下列说法不正确的是()A.通过列车底部与上方轨道间的同名磁极相互排斥,使列车悬浮B.为产生极强的磁性使列车悬浮,制作电磁铁的线圈宜选择超导材料C.由于列车在悬浮状态下行驶,因而一定做匀速直线运动D.列车悬浮行驶时,车体与轨道间无阻力、无震动,运动平稳4.下列因素中会影响通电螺线管磁性强弱的是()A.电流的方向B.线圈的绕向C.线圈的匝数D.铁屑的多少5.甲铁棒能吸引小磁针,乙铁棒能排斥小磁针,若甲、乙铁棒相互靠近,则两铁棒()A.一定互相吸引B.一定互相排斥C.可能无磁力的作用D.可能互相吸引,也可能排斥6.用磁铁的一极在一根缝衣针上沿同一方向摩擦几次,如图,则摩擦后的缝衣针()A.可以磁化,且磁化后A端为S极B.可以磁化,且磁化后A端为N极C.可以磁化,但不能确定A端的磁极D.不能被磁化,所以不会出现磁极7.用条形磁铁吸起两枚大头针,出现的是如图中哪种情况()A.甲图B.乙图C.丙图D.都可能8.关于电磁铁的叙述中,错误的是()A.电磁铁通电时有磁性,断电时没有磁性B.电磁铁的磁性强弱与通过的电流大小有关C.电磁铁的磁性强弱跟线圈匝数无关D.电磁铁的磁性强弱跟线圈匝数有关9.如图所示是研究通电导体在磁场中的受力情况的实验装置,通电后导体AB向右运动,若要使AB向左运动,下列办法可行的是()A.将滑动变阻器的滑片向左滑动B.将滑动变阻器的滑片向右滑动C.改变导体中的电流方向,同时改变磁场方向D.将磁体的磁极对调10.下列几种方法中,哪种不能判断磁体的周围存在着磁场?()A.将小磁针放在磁体附近会出现偏转现象B.用磁体靠近铁屑可以看到铁屑被吸引C.磁体会使周围的铁屑规则的排列D.异名磁极相互吸引11.老师用小磁体吸在黑板上来固定挂图,说明黑板一定含有下列材料中的()A.铁B.锌C.铝D.铜12.电磁铁通常弯成U形,这样做的目的是()A.使用方便B.形状美观C.加强磁性D.便于操作二、填空题(共3小题)13.如图所示的悬浮地球仪,球体和底座都是由磁性材料制成的.它利用了同名磁极相互________的原理,从而能够悬浮于空中静止或旋转,生动地展现了地球在空间的状态,完美地诠释了科技的魔力.当地球仪悬浮在空中静止时受到的合力为________N.14.感应电流的方向与______方向及______方向有关.电磁感应现象中能量的转化情况是由______能转化为______能.15.如图所示,两个条形磁体的A、B端分别吸引着一枚铁钉,由图可知,A、B为________(填“同名”或“异名”)磁极;如果将A、B相连,则铁钉会________,这是因为______.三、实验题(共3小题)16.在研究“磁场对通电导体(电流)有力的作用”实验中.(1)利用图甲所示的装置研究“磁场对电流的作用”时,应在“a”、“b”之间接入______(填“灵敏电流计”“电源”或“灯泡”),根据该原理可制成______.(2)如图乙、丙中,磁体间磁场的磁感线方向都是从磁体N极水平指向S极,且线圈所处的空间磁场强弱是恒定不变的(也称匀强磁场).(a)在乙图中,通电后cd段导线受磁场力的方向为竖直向下,此时,ab段导线所受磁场力的方向是竖直向上,这两个力不是一对平衡力,这是因为______A.二力不是作用在同一物体上B.二力不是作用在同一直线上C.二力的作用点不同D.二力大小不是相等(b)图丙中的线圈可以持续转动,是在外部加装了__________,该装置能使线圈平面刚处于________(填“平行磁感线”“垂直磁感线”或“任一”)位置时,自动改变线圈中的电流方向.(c)写出一种让图丙中线圈转动更快的措施:____________.17.在“探究通电螺线管外部磁场方向”实验中,在图示的螺线管周围不同位置放一些小磁针,闭合开关,观察各个小磁针的指向.此实验中小磁针的作用是______,为了探究结果更精确,小磁针应________(选填“多一些”或“少一些”);把电池正负极对调,闭合开关会发现小磁针________,此现象说明______________.18.小波在“探究通电螺线管外部磁场的方向”实验中,组装了如图(1)所示电路,实验时:(1)可通过观察________判断通电螺线管的磁极.(2)为了探究通电螺线管外部磁场的方向与电流方向是否有关?实验中是通过________来改变通电螺线管中电流的方向.(3)如图(2)所示是通电螺线管周围的有机玻璃板上的小磁针分布状态,观察可知通电螺线管的外部磁场与________的磁场相似.(4)本实验经过改进,还可以探究通电螺线管外部磁场的强弱与电流大小的关系.请说出一种你的改进方法______________________________________________.四、作图题(共3小题)19.如图所示,地球是一个巨大的磁体,在它的周围空间中存在地磁场,它的磁场分布与条形磁铁相似.请在图中大致画出地球外部空间地磁场的磁感线分布示意图,并在每条磁感线上标出方向(至少画6条磁感线).20.小磁针静止时的指向如图所示,在图中标出通电螺线管的N极和电源正极.21.在图的括号中标出磁体的磁极(用“N”或“S”表示)和在A点标出磁感线方向.答案解析1.【答案】C【解析】磁场的基本性质是它对放入其中的磁体有磁力的作用,小磁针N极在磁场中所受的磁力方向跟该点的磁场方向相同.2.【答案】C【解析】由图可知电流由螺线管的下方流入,则由安培定则可知螺线管下端为N极,上端为S极;则螺线管与磁铁为同名磁极相对,故应相互排斥;当滑片向右移动时,滑动变阻器接入电阻变小,则由欧姆定律可知电路中电流变大,则螺线管的磁性增强,故对磁铁的作用力变大,故磁铁应上移,即弹簧长度应变短.3.【答案】C【解析】磁悬浮列车是现代高科技的应用,它的工作原理是同名磁极相互排斥;列车悬浮行驶时,车体与轨道间有空隙,所以无阻力、无震动,运动平稳;产生极强的磁性使列车悬浮,制作电磁铁的线圈宜选择超导材料,因为超导材料无电阻,不会产生电流的热效应.故A、B、D不符合题意.4.【答案】C【解析】通电螺线管的磁性强弱与电流大小以及线圈的匝数有关,通过螺线管的电流越大、线圈匝数越多,螺线管的磁性越强;通电螺线管的磁极与电流的方向、线圈绕向有关,当电流方向改变或线圈绕线方向改变,则螺线管的磁极改变;通电螺线管的磁场分布是通过铁屑的分布来认识的,利用了转化的方法,形象地表示出磁场的分布及强弱,它不能影响通电螺线管的磁性强弱.5.【答案】D【解析】小磁针本身具有磁性,能够吸引没有磁性的铁棒,故铁棒A可能有磁性,也可能没有磁性,只是在小磁针磁场作用下暂时被磁化.铁棒B能排斥小磁针,说明B一定有磁性.若A无磁性,当A靠近B时,A、B互相吸引;若A有磁性,则A、B两磁体都分别有北极和南极,当它们的同名磁极互相靠近时,互相排斥;当异名磁极互相靠近时,互相吸引,故D正确.6.【答案】B【解析】注意磁铁是吸引钢棒的,摩擦到另一端的时候还处于吸引状态,在外力的作用下依依不舍地离开的,所以磁铁和钢棒最后“说再见”的“另一端”当然处于异名磁极(即问题中的S极),于是A端就是N极.7.【答案】B【解析】由图可知:大头针吸在磁铁上,大头针会在磁铁磁场的作用下被磁化,从而获得了磁性.靠近磁铁的一端大头针的极性相同,远离的一端极性也相同,由于同名磁极互相排斥,所以情况如图乙所示.8.【答案】C【解析】A、电磁铁通电时有磁性,断电时没有磁性.选项正确,不符合题意.B、电磁铁的磁性强弱与通过的电流大小有关.选项正确,不符合题意.C、电磁铁的磁性强弱跟线圈匝数有关.选项错误,符合题意.D、电磁铁的磁性强弱跟线圈匝数有关.选项正确,不符合题意.9.【答案】D【解析】A、将滑动变阻器的滑片P向左移动,增大电路中的电流,会改变受力大小,但不会改变运动方向,故A 不可行;B、将滑动变阻器的滑片P向右移动,减小电路中的电流,会改变受力大小,但不会改变运动方向,故B不可行;C、改变导体中的电流方向,同时改变磁场方向,受力方向不变,不可行;D、将磁体的磁极对调,受力方向改变,可行.10.【答案】B【解析】:A、将小磁针放在磁体附近会出现偏转现象,说明受到了磁力的作用,可以说明磁体的周围存在着磁场,故不合题意;B、磁体上磁极处磁性最强,能吸引铁屑,用磁体靠近铁屑可以看到铁屑被吸引,不能反应磁体周围的空间存在磁场.符合题意;C、磁体会使周围的铁屑规则的排列,这一排列是由于磁场的作用产生的,可以说明磁体的周围存在着磁场,故不合题意;D、磁极间的相互作用是通过磁场发生的,故异名磁极相互吸引可以说明磁体的周围存在着磁场,故不合题意.11.【答案】A【解析】铁是铁磁性材料,小磁体能吸引铁,在磁体与铁的压力作用下,可以固定挂图;小磁体不能吸引锌、铝、铜,小磁体与锌、铝、铜间不存在作用力,不能固定挂图;12.【答案】C【解析】在磁体的周围,磁感线从磁体的N极流出,回到S极.磁感线越密集,磁性越强.电磁铁通常弯成U形,这样做的目的是为了使磁感线密集,磁性增强;13.【答案】排斥0【解析】球体与底座是相互分离的,球体与底座之间是相互排斥的,即该悬浮地球仪是利用的同名磁极相互排斥的原理制成的;球体静止在空中时受两个力的作用,一个是竖直向下的重力,一个是竖直向上的底座对它的斥力;而且这两个力的大小相等,方向又相反;地球仪悬浮在空中静止时受到的合力为0N.14.【答案】导体运动磁场机械电【解析】(1)感应电流的方向跟导体运动方向和磁场方向有关.(2)电磁感应现象中,机械能转化为电能.15.【答案】异名下落磁体的中间磁性最弱【解析】(1)由图可以看出,A、B端铁钉被磁化后相互吸,说明铁钉带极性相反,由此可推断A、B为异名磁极.(2)若将A、B相连,两个磁体变成一个条形磁体,中间磁性最弱,吸不住大头针,故大头针落下.16.【答案】(1)电源电动机(2)(a)B(b)换向器垂直磁感线(c)增大线圈中的电流(或增加线圈的匝数、换更强的磁场等).【解析】(1)因为通电导体在磁场中受力会运动,观察图可知缺少一个电源,因此利用如图甲所示的装置研究“磁场对电流的作用”时,应在“a”、“b”之间接入电源,根据此原理制成了电动机;(2)(a)在乙图中,通电后cd段导线受磁场力的方向为竖直向下,此时,ab段导线所受磁场力的方向是竖直向上,这两个力不是一对平衡力,这是因为这两个力不作用在一条直线上.所以选项B符合题意.(b)图丙中的线圈可以持续转动,是在外部加装了换向器.当通电线圈所在平面与磁感线垂直时,它能自动改变线圈中的电流方向,从而使线圈持续转动.(c)线圈转动的快慢与电流的大小、线圈的匝数、磁场的强弱等因素有关,所以要使线圈转动的更快,可以增大线圈中的电流、增加线圈的匝数、换更强的磁场等.17.【答案】指示磁场方向多一些指示磁场方向改变磁场方向和电流方向有关【解析】因为小磁针放入磁场,小磁针静止时N极指向和该点磁场方向相同,所以实验中使用小磁针是为了指示磁场方向,从而判断该点的磁场方向;为了探究结果更精确,小磁针应多放一些,把电池正负极对调,改变了电流方向,闭合开关后,会发现小磁针指示磁场方向改变了,此现象说明磁场方向和电流方向有关.18.【答案】(1)小磁针N极的指向(2)对调电源正负极(3)条形磁体(4)增加电池节数或串联一个滑动变阻器(或电阻等)【解析】(1)利用通电螺线管周围的小磁针N极的指向可以确定通电螺线管的极性;(2)小明改变电源的正负极后,螺线管中的电流方向发生了改变,小磁针的N极指向与原来相反,说明磁场的方向相反,由此可以确定,螺线管磁场的方向与电流方向有关.(3)根据图示的通电螺线管周围的小磁针的排布情况和螺线管周围磁感线的形状,可以确定通电螺线管周围磁感线的形状是纺锤形的,这与条形磁体周围磁场分布相似.(4)要探究螺线管的磁场强弱与电流大小的关系,就要改变螺线管中的电流大小,而在原电路中,电流的大小是无法改变的,因此要在电路中再串联入一个滑动变阻器即可,因为滑动变阻器可以通过改变其接入电路的电阻的大小来改变电路中的电流大小.19.【答案】【解析】地球本身是一个天然的巨大磁体,相当于一个条形磁体,地磁北极(N极)在地理南极附近,地磁南极(S极)在地理北极附近,磁感线从磁体的N极出来,回到磁体的S极.20.【答案】【解析】小磁针静止时N极向左,则由同名磁极间相互排斥、异名磁极间相互吸引可知螺线管左侧为S极,右侧为N极;由右手螺旋定则可知电流由右侧流入螺线管,即电源右侧为正极;21.【答案】【解析】磁感线的方向在磁体的外部,从磁体的N极出发,回到S极.据图可知,此时一定是异名磁极,左端是N极,右端一定是S极,故磁感线的方向是向右的.。
一、选择题1.如图所示是实验室电流表的内部结构图,处在磁场中的线圈有电流通过时,线圈会带动指针一起偏转。
下列四幅图中与此电流表工作原理相同的是( )A.B.C.D.2.我国未来的航母将采用自行研制的电磁弹射器。
电磁弹射器的弹射车与飞机前轮连接,并处于强磁场中,当弹射车内的导体通以强电流时,舰载机受到强大的推力而快速起飞。
电磁弹射器工作原理与下列设备或用电器工作原理一致的是()A.电风扇B.手摇发电机C.电热水壶D.电磁起重机3.如图所示,下列关于物理实验表述正确的是()A.图甲,地理的两极和地磁场的两极并不重合的现象是我国宋代学者沈括最早发现的B.图乙实验揭示了电流的周围存在磁场,应用电动机C.图丙实验揭示了通电导体在磁场中受力运动,应用发电机D.图丁实验电源的左端是正极,小磁针A端是S极4.下列各图中,正确的是A.向上飞行的足球所受重力的示意图B.家庭电路的电路图C.同名磁极周围的磁感应D.凸透镜对光线的折射5.下列物体能被磁铁吸引的是()A.橡皮擦B.塑料三角板C.木炭D.铁钉6.塑料梳子梳头发时,头发容易被梳子“粘”起,下列现象中“粘”的原因与其相同的是()A.用硬纸片盖住装满水的玻璃杯,倒置后,纸片“粘”在杯口上B.在干燥的天气里,化纤布料的衣服容易“粘”在身上C.电视里讲解棋类比赛时,棋子可以“粘”在竖直悬挂的棋盘上D.两个铅杆底面削平挤压后能“粘”在一起7.如图所示,在电磁铁正上方用弹簧挂着一条形磁铁,开关闭合后,当滑片P从a端向b 端滑动过程中,会出现的现象是()A.电流表示数变小,弹簧长度变短B.电流表示数变小,弹簧长度变长C.电流表示数变大,弹簧长度变长D.电流表示数变大,弹簧长度变短8.“发电鞋”是一种新型科研产品,其内部安装有磁铁和线圈,当人行走时带动磁铁运动,线圈中就产生了感应电流,下面四幅图中能说明“发电鞋”的工作原理是()A.甲B.乙C.丙D.丁9.刷卡机广泛应用于银行、超市等。
九年级物理全册第二十章电与磁单元综合检测(新版)新人教版编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(九年级物理全册第二十章电与磁单元综合检测(新版)新人教版)的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为九年级物理全册第二十章电与磁单元综合检测(新版)新人教版的全部内容。
第二十章电与磁一、单选题1。
我国的“嫦娥工程”将按“绕月、落月和驻月"三步进行,计划实验落月探测,已知月球上无大气、无磁场、无重力.下列各项中,在月球上不能实现的是()A。
刻度尺测长度B。
电子停表测时间C。
指南针指示南北方向D。
手电筒照明2。
下列关于磁现象的说法不正确的是()A。
最早发现磁偏角的是我国宋代学者沈括B。
扬声器是利用磁场对通电导线的作用来工作的C。
最早发现磁能生电的科学家是奥斯特 D. 直流电动机是通过换向器来实现线圈连续转动的3。
关于如图所示的直流电动机模型的说法中不正确的是()A. 甲图中直流电动机是利用乙图所演示的原理制成的B. 若要改变甲图中线圈的转向,可以改变电流方向或磁场方向C. 甲图中直流电动机的线圈在转动的过程中,线圈不会产生感应电流D. 丙图中的实验装置可以将机械能转化为电能4。
如图,闭合开关后线圈缓慢连续转动,则小灯泡的发光情况是(电流通过灯丝,灯就发光)( )A。
一直不发光 B. 一直发光 C. 时亮时灭D。
以上情况均有可能出现5.首先发现电流周围存在磁场的物理学家是()A。
沈括 B. 法拉第C。
麦克斯韦 D. 奥斯特6。
关于发电机和电动机,下列说法正确的是()A。
发电机是根据电磁感应现象制成的B。
电动机把机械能转化为电能C. 发电机把电能转化为机械能 D. 电动机是根据电磁感应现象制成的7。
九年级物理全册第二十章电与磁综合测试(新版)新人教版编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(九年级物理全册第二十章电与磁综合测试(新版)新人教版)的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为九年级物理全册第二十章电与磁综合测试(新版)新人教版的全部内容。
第二十章电与磁综合测试时间:90分钟满分:90分班级:____ 姓名:_____ 得分:_____一、选择题(本题包括8小题,每小题3分,共24分.每题只有一个选项符合题意)1.下列各图能正确反映电荷之间、磁极之间相互作用规律的是( )2.下列物体周围不存在磁场的是()A.铜棒 B.地球C.指南针 D.通电螺线管3.下列图中,能正确表示小磁针静止时N极指向的是( )4.如图所示是某科技小组设计的一种温度自动控制报警装置电路图,关于它的说法正确的是()A.当温度低于90℃时,报警装置就会响铃,同时绿灯亮B.当温度低于90℃时,报警装置就会响铃,同时红灯亮C.当温度达到90℃时,报警装置就会响铃,同时红灯亮D.当温度达到90℃时,报警装置就会响铃,同时绿灯亮第4题图第5题图5.如图所示,线圈abcd位于磁场中,K与1接通时,ab段导线受磁场力F的方向向上;当K改为与2接通时,ab段导线受磁场力()A.方向向下B.方向向上C.为零,因为电源反接D.为零,因为电路一定是断路6.下列装置中,利用电磁感应原理工作的是()7.下面四幅图中反映电动机工作原理的是()8.如图所示,为使滑动变阻器的滑片P向右移动时,通电螺线管对条形磁铁的斥力变大,则电源和变阻器接入电路的方式可以是()A.G接F,E接B,D接HB.G接F,E接A,D接HC.G接E,F接B,D接HD.G接E,F接A,D接H第8题图第9题图二、填空题(本题包括5小题,每空1分,共15分)9.如图所示,a、b分别为两个条形磁体的某一端磁极,根据图中磁感线的分布,可以判断a、b为________(选填“同名"或“异名")磁极,其中a为________极.A点的磁场比B点的磁场________(选填“强"或“弱”)。
图1新人教版九年级物理全册单元综合检测试题第二十章《电与磁》一、单项选择题:(本大题包括1-10小题,每小题3分,共30分。
在每小题给出的四个选项中,只有一项最符合题目的要求)1.对甲、乙两图所示的实验,下列说法正确的是( ) A.甲实验可以研究电动机的工作原理 B.乙实验可以研究通电导体在磁场中受力情况 C.甲实验的过程中,电能转化为机械能 D.乙实验的过程中,机械能转化为电能2.下列各种电路设备中,利用电磁感应原理工作的是()A.动圈式话筒B.扬声器C.电动机D .电炉3.为了判断一根钢棒是否有磁性,小明进行了以下几组小实验,其中不能达到目的( ) A.让钢棒靠近铁屑,铁屑被吸引,则钢棒具有磁性B.用细线将钢棒吊起来,使它能在水平面内自由转动,静止时总是指南北方向,则钢棒具有磁性C.小磁针靠近钢棒,若钢棒与小磁针相互排斥,则钢棒具有磁性D.让小磁针靠近钢棒,若钢棒与小磁针相互吸引,则钢棒具有磁性 4.如图1所示,甲、乙、丙是软铁片,闭合开关S 后,则( ) A.甲的左端出现S 极 B.乙的右端出现N 极 C.丙的右端出现N 极 D.无法确定5.如图所示四个实验现象中,揭示了电动机工作原理的是( )电电源A.B. C. D.6.如图所示的充电鞋垫,利用脚跟起落驱动磁性转子旋转,线圈中就会产生电流,从而就能给鞋面上的充电电池充电,这种充电鞋垫的工作原理是( ) A.电磁感应现象B.电流的磁效应C.磁极间的相互作用D.通电线圈在磁场里受力转动7.关于磁场和磁感线,下列说法中正确的是( ) A.磁感线总是从磁体的北极指向南极 B.同一条磁感线上各点的磁场方向相同 C.磁体周围没有磁感线的地方没有磁场D.磁场是客观存在的,磁感应线是不存在的,但它能形象地描述磁场的分布情况和方向 8.如图所示,电磁铁左侧的甲为条形磁铁,右侧的乙为软铁棒, A 端是电源的正极.下列判断中正确的是( ) A.甲、乙都被吸引 B.甲被吸引,乙被排斥 C.甲、乙都被排斥D.甲被排斥,乙被吸引9.如右图所示的自动电路中,当开关S 断开时,工作电路的情况是( ) A.灯亮,电动机不转,电铃响 B.灯亮,电动机转起来,电铃响C.灯不亮,电动机不转,电铃响D.灯亮,电动机转起来,电铃不响10.如图所示,开关闭合,小磁铁处于静止状态后,把滑动变阻器的滑片P 缓慢向右移动,此时悬挂的小磁铁的运动情况是( ) A.向下移动B.向上移动 C.静止不动D.无法确定二、多项选择题:(本大题包括11-15小题,每小题5分,共25分。
第二十章综合能力检测题(时间:90分钟满分:100分)一、选择题(每小题3分,共33分。
下列各题所给四个选项中只有一个符合题意)1.下列物体不能产生磁场的是(C)A.地球 B.指南针 C.木棒 D.通电导体2.科技馆中机器人取放棋子只用一根“手指”接触棋子表面就可以实现(如图所示),其奥秘是“手指”内部有电磁铁。
下列材料不能用于制作象棋棋子的是(B)A.镍B.铝C.铁D.钴3.下列有关磁现象的画图正确的是(C)A B C D4.甲铁棒能吸引小磁针,乙铁棒能排斥小磁针,若甲、乙铁棒相互靠近,则两铁棒(D) A.一定互相吸引 B.一定互相排斥C.可能无磁力的作用 D.可能互相吸引,也可能排斥5.下列关于磁场和磁感线的说法正确的是(A)A.磁体周围存在着磁场 B.磁体周围存在着磁感线C.磁感线就是磁场 D.磁感线总是从S极出发回到N极6.如图所示,一束带电粒子沿着水平方向平行地飞过小磁针的上方,小磁针的N极向纸外偏转。
对带电粒子束的判断:①向右飞行的正离子束;②向左飞行的正离子束;③向右飞行的电子束;④向左飞行的电子束,则正确的是(A)A.②③ B.①④ C.②④ D.①③第6题图第7题图第8题图7.如图所示,电磁铁上方附近有一点A,小磁针置于电磁铁的右方附近。
闭合开关S,下列判断正确的是(C)A.电磁铁的左端为N极 B.电磁铁上方A点的磁场方向向右C.小磁针静止后,其N极的指向向右 D.向左移动滑片P,电磁铁的磁性减弱8.如图所示是将绝缘导线缠绕在指南针上而制成的简易电流计。
现将导线的两端接到电源两极,磁针发生了偏转,下列关于该装置说法不正确的是(A)A.该简易电流计是利用了电磁感应现象制成的B.若将电源的两极对调,则磁针会反向偏转C.若断开电路,则磁针回到原来的位置D.若断开电路,则磁针静止时,其S极将指向地理南极附近9.如图所示是手摇式手电筒,只要转动手电筒的摇柄,灯泡就能发光。
下列实验能揭示手电筒工作原理的是(B)10.小明设计了一种机动车闯红灯拍照装置,光控开关接收到红灯信号时闭合;压力开关受到机动车的压力时闭合;摄像系统电路接通时就会准确抓拍闯红灯的违法行为。
第20章电与磁一、填空题1.物体能够吸引铁等物质的性质叫做_________,具有_________的物体叫做磁体.悬挂起来的磁体(如图所示),静止时总是一个磁极指南,一个磁极指北,分别叫做磁体的_________极和_________极.磁体有广泛的应用,许多物体上都有磁体,请你举出两个应用磁体的实例:_________,_________.2.磁体各部分的磁性强弱不同,条形磁体的_________磁性最强,磁体上磁性最强的部分叫_________.同名磁极相互靠近时会相互_________.3.磁极间相互作用规律是:同名磁极_________;异名磁极_________.磁悬浮列车是利用同名磁极相互_________的原理实现悬浮,从而大大减少摩擦力,来提高列车的速度.4.磁化是指原来没有磁性的物体在_________或_________的作用下获得磁性的过程.5.将小磁针放人磁场中的某一点,磁场对小磁针有_________的作用,小磁针静止后N极所指的方向就是该点的_________的方向.磁场的基本性质是它对放入其中的_________有_________的作用.6.用条形磁铁的磁极去靠近磁针时,它们并没有接触,就发生了力的相互作用,是因为磁体的周围空间存在着_________.磁铁周围的磁感线那是从磁铁的_________极出来,回到磁铁的_________极.7.地球本身是一个巨大的磁体,地磁的北极在地理_________,地磁的南极在地理_________.地磁场的磁感线是从地理_________极出来,回到地理_________极.鳗鲡、海龟、鸽子等动物就是靠_________来导航的.8.我国宋代的学术著作《梦溪笔谈》中有一段叙述:“方家(指精通某种学问的行家)以磁石磨针锋,则能指南,然常微偏东,不令南也(不是正南方向).”以上叙述的现象证明地球是一个_________,并且以事实说明了地球的地理南北极与地磁南北极_________重合的(选填“是”或“不是”).9.如图,奥斯特实验表明,通电导线周围存在_________,证明了电和磁之间是相互_________的.10.通电螺线管外部的磁场和_________形磁体外部的磁场一样,它的两端分别是_________极、_________极.当改变螺线管中的电流方向时,螺线管的两磁极_________.11.(2003•上海)某同学利用如图所示装置研究磁与电的关系,请仔细观察图中的装置、操作和现象,然后归纳得出初步结论:比较(a)、(b)两图可知:_________;比较(b)、(c)两图可知:_________.12.(2012•中山二模)如图,当开关闭合后,通电螺线管边的小磁针按如图所示方向偏转,则通电螺线管的a端为_________极,电源的d端为_________极;当图中滑片P向右移动过程中,通电螺线管的磁性将_________(选填:“增强”、“减弱”或“不变”).13.内部带铁芯的螺线管叫_________.电磁铁的优点很多,它的磁性有无可以由_________来控制;电磁铁的磁性强弱可以由_________来控制;电磁铁的南北极可以由_________来控制,使用起来很方便.在电流一定时,螺线管的匝数越多,它的磁性越_________.14.某同学的实验装置如图所示,弹簧下端吊的是铁块,当他将开关闭合以后,弹簧的长度_________;当他将滑动变阻器的滑片向左滑动时,电流表的示数_________,弹簧的长度将_________;如果其他条件不变,他只是将电源的正负极调换了一下,发生变化的是_________.15.电磁继电器是利用_________的通断,来间接控制高电压、强电流的电路装置,电磁继电器就是利用电磁铁来控制工作电路的一种_________.16.(2001•南京)如图是王峰同学在研究性学习的活动中为某仓库设计的一种防盗报警器,其踏板放在仓库的门口,电铃和灯泡放在值班室内,观察电路可知,这个报警器的工作原理是:有人踩踏时,_________;无人踩踏时,_________.17.通电导体在磁场中受到_________的作用,力的方向跟_________和_________都有关系.18.直流电动机是利用_________制成的.电动机基本由两部分组成:能够转动的_________和固定不动的_________.电动机是把_________能转化成_________能的机器.19.电动机安装完成后,闭合电路电动机不运转,但轻轻的转一下就转动起来了,出现这种现象的原因是_________.20.直流电动机在工作时,线圈转到_________位置的瞬间,线圈中的电流断开,但由于线圈的_________,线圈还可以继续转动,转过此位置后,线圈中电流方向靠_________的作用而发生改变.21.直流电动机模型的换向器由两个铜制的_________组成,并随_________一起转动,每当线圈刚转过_________,就能自动改变线圈中的_________.从而达到使线圈连续转动的目的.22._________发现了电流的磁场之后,法拉第发现了_________现象,进一步揭示了电和磁的联系,导致了_________的发明,实现了_________能转化为_________能.23.电与磁的联系可以由以下三个实验来证实:(1)如图所示,图中显示的是_________实验,它证明了通电导体周围有_________.(2)如图所示实验证实了_________,实验过程中是_________能转化成_________能,它的应用实例是_________.(3)如图所示,实验证实了_________,实验过程中是_________能转化成电能,它的应用实例是_________.24.我国交流电的频率是_________Hz.由此可知,在每秒内电流的方向变化了_________次,周期为_________s.25._________的一部分导体在磁场中做_________运动时,导体中就会产生电流,这种现象叫做_________,产生的电流叫做_________.26.麦克风的工作过程是:声音使空气振动从而使话筒中的_________振动,带动与之相连的线圈一起_________,线圈的这种运动能产生随着声音变化而变化的_________,经过放大后,通过扬声器还原成声音.二、选择题B . 安培定则是用来判定电流方向与磁极方向的C .知道通电螺线管的南北极就可判断出电流的方向 D . 通电螺线管的磁极可以对调30.如图所示的通电螺线管,其中正确的是( )A .B .C .D .31.(2004•济南)1820年,安培在科学院的例会上做了一个小实验,引起与会科学家的极大兴趣.如图所示,把螺线管沿东西方向水平悬挂起来,然后给导线通电,请你想一想会发生的现象是() A . 通电螺线管仍保持在原来位置上静止B .通电螺线管转动,直到A 端指向南,B 端指向北 C .通电螺线管转动,直到A 端指向北,B 端指向南D . 通电螺线管能在任意位置静止32.如图所示,弹簧下吊一块软铁,下端有一个带铁心的螺线管,R 是滑动变阻器,如果将滑片P向右端移动或者抽出铁心,则弹簧长度的变化应分别是( )A . 伸长、伸长B . 缩短、缩短C . 伸长、缩短D . 缩短、伸长33.如图所示,当开关闭合后,两通电螺线管会( ) 35.如图,用热敏电阻(受温度影响阻值会发生变化的电阻)和电磁继电器组成的火警器的示意图,热敏电阻R 受热后,其阻值会减小,将发生的变化是( )40.(2002•广州)直流电动机模型(如图示)安装实验中,下列现象中可能发生的是()48.图表示垂直纸面的一根导线,它是闭合电路的一部分,导线不动,磁极做下面的运动,能在导线中产生感应电流的是()三、作图题49.根据图中小磁针(黑色部分是N极)的指向,标出条形磁铁的磁极.50.小丽要“探究电磁铁的磁性强弱跟什么因素有关”,现有线圈匝数分别为50匝、100匝和150匝的外形相同的电磁铁,她先后将这两个电磁铁接入如图所示的电路中.闭合开关S后,用电磁铁)实验中小丽是通过电磁铁_________来判定其磁性强弱的.(2)分析第1、2、3次的实验记录,你会发现_________相同时,_________磁性越强.(3)分析第_________次的实验记录,会发现电流相同时,_________磁性越强.参考答案与试题解析一、填空题1.物体能够吸引铁等物质的性质叫做磁性,具有磁性的物体叫做磁体.悬挂起来的磁体(如图所示),静止时总是一个磁极指南,一个磁极指北,分别叫做磁体的南(S)极和北(N)极.磁体有广泛的应用,许多物体上都有磁体,请你举出两个应用磁体的实例:指南针,电动机.2.磁体各部分的磁性强弱不同,条形磁体的两端磁性最强,磁体上磁性最强的部分叫磁极.同名磁极相互靠近时会相互排斥.3.磁极间相互作用规律是:同名磁极相互排斥;异名磁极相互吸引.磁悬浮列车是利用同名磁极相互排斥的原理实现悬浮,从而大大减少摩擦力,来提高列车的速度.4.磁化是指原来没有磁性的物体在磁体或电流的作用下获得磁性的过程.5.将小磁针放人磁场中的某一点,磁场对小磁针有力的作用,小磁针静止后N极所指的方向就是该点的磁场的方向.磁场的基本性质是它对放入其中的磁体有磁力的作用.6.用条形磁铁的磁极去靠近磁针时,它们并没有接触,就发生了力的相互作用,是因为磁体的周围空间存在着磁场.磁铁周围的磁感线那是从磁铁的N极出来,回到磁铁的S极.7.地球本身是一个巨大的磁体,地磁的北极在地理南极附近,地磁的南极在地理北极附近.地磁场的磁感线是从地理南极出来,回到地理北极.鳗鲡、海龟、鸽子等动物就是靠地磁场来导航的.8.我国宋代的学术著作《梦溪笔谈》中有一段叙述:“方家(指精通某种学问的行家)以磁石磨针锋,则能指南,然常微偏东,不令南也(不是正南方向).”以上叙述的现象证明地球是一个大磁体,并且以事实说明了地球的地理南北极与地磁南北极不是重合的(选填“是”或“不是”).9.如图,奥斯特实验表明,通电导线周围存在磁场,证明了电和磁之间是相互联系的.10.通电螺线管外部的磁场和条形磁体外部的磁场一样,它的两端分别是N极、S 极.当改变螺线管中的电流方向时,螺线管的两磁极交换位置.11.(2003•上海)某同学利用如图所示装置研究磁与电的关系,请仔细观察图中的装置、操作和现象,然后归纳得出初步结论:比较(a)、(b)两图可知:通电导线能产生磁场;比较(b)、(c)两图可知:磁场方向与电流方向有关.12.(2012•中山二模)如图,当开关闭合后,通电螺线管边的小磁针按如图所示方向偏转,则通电螺线管的a端为N极,电源的d端为负极;当图中滑片P向右移动过程中,通电螺线管的磁性将减弱(选填:“增强”、“减弱”或“不变”).13.内部带铁芯的螺线管叫电磁铁.电磁铁的优点很多,它的磁性有无可以由电流的通断来控制;电磁铁的磁性强弱可以由电流大小来控制;电磁铁的南北极可以由电流方向来控制,使用起来很方便.在电流一定时,螺线管的匝数越多,它的磁性越强.14.某同学的实验装置如图所示,弹簧下端吊的是铁块,当他将开关闭合以后,弹簧的长度变长;当他将滑动变阻器的滑片向左滑动时,电流表的示数变大,弹簧的长度将变长;如果其他条件不变,他只是将电源的正负极调换了一下,发生变化的是螺线管的磁极.15.电磁继电器是利用低电压弱电流电路的通断,来间接控制高电压、强电流的电路装置,电磁继电器就是利用电磁铁来控制工作电路的一种开关.16.(2001•南京)如图是王峰同学在研究性学习的活动中为某仓库设计的一种防盗报警器,其踏板放在仓库的门口,电铃和灯泡放在值班室内,观察电路可知,这个报警器的工作原理是:有人踩踏时,电磁铁有磁性,电铃电路工作,铃响报警;无人踩踏时,电磁铁无磁性,灯泡电路工作,灯亮安全.17.通电导体在磁场中受到磁场力的作用,力的方向跟电流方向和磁感线方向都有关系.18.直流电动机是利用通电线圈在磁场中受力转动的原理制成的.电动机基本由两部分组成:能够转动的转子和固定不动的定子.电动机是把电能转化成机械能的机器.19.电动机安装完成后,闭合电路电动机不运转,但轻轻的转一下就转动起来了,出现这种现象的原因是启动时线圈平面刚好处于平衡位置.20.直流电动机在工作时,线圈转到平衡位置的瞬间,线圈中的电流断开,但由于线圈的惯性,线圈还可以继续转动,转过此位置后,线圈中电流方向靠换向器的作用而发生改变.21.直流电动机模型的换向器由两个铜制的半环组成,并随线圈一起转动,每当线圈刚转过平衡位置,就能自动改变线圈中的电流方向.从而达到使线圈连续转动的目的.22.奥斯特发现了电流的磁场之后,法拉第发现了电磁感应现象,进一步揭示了电和磁的联系,导致了发电机的发明,实现了机械能转化为电能.他进一步揭示了电和磁的联系,导致了发电机的发明;(2)发电机是将机械能转化为电能的装置.故答案为:奥斯特;电磁感应;发电机;机械;电.点评:此题主要考查的是学生对物理学史以及发电机能量转化的了解和掌握,基础性题目.23.电与磁的联系可以由以下三个实验来证实:(1)如图所示,图中显示的是奥斯特实验,它证明了通电导体周围有磁场.(2)如图所示实验证实了通电导体在磁场中受到力的作用,实验过程中是电能转化成机械能,它的应用实例是电动机.(3)如图所示,实验证实了闭合电路中的一部分导体在磁场中做切割磁感线运动时产生感应电流,实验过程中是机械能转化成电能,它的应用实例是发电机.24.我国交流电的频率是50Hz.由此可知,在每秒内电流的方向变化了100次,周期为0.02 s.25.闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就会产生电流,这种现象叫做电磁感应现象,产生的电流叫做感应电流.26.麦克风的工作过程是:声音使空气振动从而使话筒中的膜片振动,带动与之相连的线圈一起振动,线圈的这种运动能产生随着声音变化而变化的电流,经过放大后,通过扬声器还原成声音.二、选择题.C D31.(2004•济南)1820年,安培在科学院的例会上做了一个小实验,引起与会科学家的极大兴趣.如图所示,把螺线管沿东西方向水平悬挂起来,然后给导线通电,请你想一想会发生的现象是()32.如图所示,弹簧下吊一块软铁,下端有一个带铁心的螺线管,R是滑动变阻器,如果将滑片P 向右端移动或者抽出铁心,则弹簧长度的变化应分别是()33.如图所示,当开关闭合后,两通电螺线管会()35.如图,用热敏电阻(受温度影响阻值会发生变化的电阻)和电磁继电器组成的火警器的示意图,热敏电阻R受热后,其阻值会减小,将发生的变化是()40.(2002•广州)直流电动机模型(如图示)安装实验中,下列现象中可能发生的是()48.图表示垂直纸面的一根导线,它是闭合电路的一部分,导线不动,磁极做下面的运动,能在导线中产生感应电流的是()三、作图题49.根据图中小磁针(黑色部分是N极)的指向,标出条形磁铁的磁极.专题:作图题.分析:根据磁极间的相互作用规律:同名磁极相互排斥,异名磁极相互吸引画图.解答:解:如图:点评:本题考查了磁极间的相互作用规律:同名磁极相互排斥,异名磁极相互吸引.50.小丽要“探究电磁铁的磁性强弱跟什么因素有关”,现有线圈匝数分别为50匝、100匝和150匝的外形相同的电磁铁,她先后将这两个电磁铁接入如图所示的电路中.闭合开关S后,用电磁铁50匝的电磁线100匝的电磁线150匝的电磁线实验次数 1 2 3 4 5 6 7 8 9电流表示数/A 0.8 1.2 1.5 0.8 1.2 2.0 0.8 1.5 2.0吸引大头针的最多数目/枚58 10 10 16 25 13 19 30 )实验中小丽是通过电磁铁吸引大头针的多少来判定其磁性强弱的.(2)分析第1、2、3次的实验记录,你会发现线圈匝数相同时,电流越大磁性越强.(3)分析第1、4(或2、5或3、6)次的实验记录,会发现电流相同时,线圈匝数越多磁性越强.。
单元测试(三) 电与磁一、选择题(每小题3分,共30分)1.水平放置的一根条形磁铁N极吸着一枚较重的铁钉,若用另一根同样的条形磁铁的S极与原来磁铁的N极靠拢并接触时,如图所示,可能出现的现象是( )A.将铁钉吸的更牢B.铁钉落下C.铁钉尖端将被吸向右端磁铁D.铁钉尖端将被吸向左端磁铁2.下列四幅图中能说明电动机工作原理的是( )3.用磁铁的一极在一根缝衣针上沿同一方向摩擦几次,则摩擦后的缝衣针( )A.可以磁化,且磁化后左端为S极 B.可以磁化,且磁化后左端为N极C.可以磁化,但不能确定左端的磁极 D.不能被磁化,所以不会出现磁极4.关于电和磁的现象与发现这一现象的科学家对应正确的一组是( )A.电流的磁效应——安培 B.电流热效应——奥斯特C.电磁感应——法拉第 D.最早发现地磁偏角——焦耳5.如图所示,是电磁现象的四幅实验装置图,下列分析中不正确的是( )A.图甲装置是研究电磁感应现象 B.图乙装置是研究磁场对电流的作用C.图丙装置是研究电流周围存在着磁场 D.图丁装置是电动机的结构原理图6.(绵阳中考)奥斯特通过实验证实了电流的周围存在磁场.如图所示,闭合开关S后,位于螺线管右侧的小磁针和位于螺线管正上方的小磁针N极指向将分别是( )A.向右,向左 B.向左,向左 C.向左,向右 D.向右,向右7.如图所示为科研人员研制的“发电鞋”,鞋的内部安装了磁铁和线圈.当人体带动磁铁运动时,磁铁产生的磁场通过线圈,从而产生感应电流.当人以5 km/h的速度行走时,其发电的功率约为0.4 W.下列说法正确的是( )A.发电鞋工作时将电能转化为机械能B.发电鞋是利用电磁感应原理工作的C.发电鞋是利用电流磁效应原理工作的D.在人以5 km/h的速度行走1 h的过程中,发电鞋可以产生约0.4 J的电能8.如图所示为一种温度自动报警器原理图,在水银温度计的顶端封入一段金属丝,当温度升高至( )A.74 ℃时,电灯亮报警 B.66 ℃时,电灯亮报警C.66 ℃时,电铃报警 D.74 ℃时,电铃报警9.(广州中考)巨磁电阻(GMR)在磁场中,电阻会随着磁场的增大而急剧减小,用GMR组成的电路图如图所示,S断开,A2有示数,电源电压恒定,则( )A.S闭合时,A2示数减小 B.S闭合时,A2示数不变C.A1示数减小时,A2示数不变 D.A1示数增大时,A2示数增大10.(雅安中考)如图所示的四个装置,关于它们的说法中错误的是( )A.图a可用来演示电磁感应现象 B.图b可用来演示电流的磁效应C.图c中螺线管的右端是N极 D.图d可用来演示发电机的工作原理二、填空题(每空2分,共28分)11.中国古代民间常用薄铁叶剪裁成鱼形,鱼的腹部略下凹,像一只小船,将小船放在磁体周围使之________后,浮在水面,就制成了能够指南北方向的“指南鱼”.如果“指南鱼”静止时它的“鱼头”总是指向南方,说明“鱼头”是磁体的________极.它是利用人造磁体受________场的磁力作用而指南或北的.12.福州科技馆展出的磁动轮是根据异名磁极相互吸引的原理制成的,每个轮的边缘装有12个侧放的柱形磁体,如图所示.当推动A轮转动时,其他3个轮会随之转动.若A轮磁体外侧是N极,则C轮磁体外侧是________极.如果A轮顺时针转动,C轮将________时针转动,D轮将________时针转动.(填“顺”或“逆”)13.必要时,可用扬声器代替话筒,如图所示,人对着扬声器锥形纸盆说话,声音使与纸盆相连的线圈在磁场中________,从而产生随着声音的变化而变化的电流,这种产生电流的现象在物理学上称为________现象.当纸盆向左运动的瞬间,产生的感应电流的方向如图所示,若纸盆向右运动,所产生的感应电流方向与图中所标示的电流方向________(填“相反”“相同”或“可能相同,也可能相反”).14.(山西中考)如图所示,开关S闭合,通电螺线管的左端是________极,要使它的磁性增强,可将滑片P向________端移动.15.磁悬浮列车利用____________________的原理使车体完全脱离轨道,悬浮在距离轨道约1 cm处腾空行驶.当列车运行在曲线或坡道上时控制系统通过改变导向电磁铁中的________达到控制运行的目的.“常导型”磁悬浮列车及轨道和电动机的工作原理完全相同,只是把电动机的“转子”安装在列车上,将电动机的“定子”安装在轨道上.当向轨道这个“定子”输电时,通过____________________________作用使列车就像电动机的“转子”一样被推动着向前运动.三、作图题(每题3分,共6分)16.(云南中考)请在图中标出通电螺线管和小磁针的N极.17.如图是“自动水位显示器”的电路图.当水位未到达金属块B时,绿灯亮;当水位到达B时,红灯亮.请根据以上要求,用笔画线代替导线,完成工作电路的连接.四、实验探究题(第18题8分,第19题12分,第20题8分,共28分)18.为了探究电动机为什么会转动,小明根据电动机主要构造制作了一台简易电动机(如图).他用回形针做成两个支架,分别与电池的两极相连用漆包线绕一个矩形线圈,以线圈引线为轴,并用小刀刮去轴的一端全部漆皮,另一端只刮去半周漆皮,将线圈放在支架上,磁体放在线圈下方闭合开关,用手轻推一下线圈,线圈就会不停地转动起来.(1)要想改变线圈的转动方向,小明可采用的措施是:______________________________、______________________________.(写出两点)(2)开关闭合后,如果电动机不转,可能的原因是:____________________________、__________________________________.(写出两点)(3)小明还想设计一个能调节电动机转速的实验装置,他还需要的主要器材是__________,并在实线框内画出实验电路图.(电动机用符号表示)K19.(云南模拟)在“探究什么情况下磁可以生电”的实验中,连接了如图所示的实验装置.(1)闭合开关.让导体ab沿水平方向左右运动,观察到灵敏电流计的指针偏转;若让导体ab由图示位置沿竖直方向上下运动,则灵敏电流计的指针________(填“偏转”或“不偏转”).说明产生感应电流的条件是:闭合电路的部分导体在磁场中________________________________________________________________________.(2)利用此装置.探究感应电流方向与磁场方向和切割磁感线方向之间的关系,观察到的实验现象记录如下:在上述四次实验中,比较______________两次实验,可知感应电流方向与磁场方向有关;比较______________两次实验,可知同时改变磁场方向和切割磁感线方向则感应电流方向不变.(3)在探究中还发现,导体ab水平同左(或向右)缓慢运动时,灵敏电流计的指针偏转角度较小;导体ab水平向左(或向右)快速运动时,灵敏电流计的指针偏转角度较大.说明感应电流的大小与____________________有关.(4)生产生活中此原理重要的应用是________.(填选项)A.电动机B.发电机C.电磁起重机D.电铃20.某兴趣小组在研究扬声器结构时,发现扬声器中有一个环形磁体,他们不知道环形磁体的磁极分布情况,于是几位同学提出了以下三种猜想:猜想1:磁极呈横向分布(例如图甲,左侧为N极,右侧为S极).猜想2:磁极呈轴向分布(例如图乙,上面为N极,下面为S极).猜想3:磁极呈上中下分布(例如图丙,上下面为N极,中部为S极).(1)根据所学知识,他们经过讨论,断定猜想3是错误的.你认为他们判断的依据是_______________________________________________________.(2)为了验证其他猜想,他们用细线将环形磁体水平悬挂起来(如图丁所示),结果观察到磁体在任意位置都能保持静止.这说明猜想________是错误的.(3)请设计一个简单实验,验证剩下的一个猜想是否正确,简述你的实验方案.主要器材:________________;简要做法:____________________________________________________________________;如何判断:_____________________________________________________________________.五、计算题(8分)21.如图所示为一恒温箱温控电路,包括工作电路和控制电路两部分.R为热敏电阻(置于恒温箱内),阻值随温度变化的关系如图所示.恒温箱温控电路工作原理是:加热过程中,恒温箱温度升高到一定值时,控制电路中电流会达到一定值,继电器的衔铁被吸合,工作电路停止加热.(1)图中所示状态,电路处于加热还是未加热?(2)恒温箱的温度为100 ℃时,继电器线圈中的电流达到20 mA,衔铁被吸合,此时热敏电阻R消耗的功率是多少?(3)电阻R′有什么作用?参考答案1.B 2.A 3.C 4.C 5.D 6.A7.B8.D9.D10.D11.磁化南地磁12.S 逆顺13.振动电磁感应相反14.S 左15.同名磁极互相排斥电流磁场对通电导体有力的(或通电线圈受到磁场力)16.17.18.(1)改变磁场的方向改变电流的方向(2)磁场太弱线圈处于平衡位置(3)滑动变阻器19.(1)不偏转做切割磁感线运动(2)1、2(或3、4) 1、4(或2、3) (3)导体切割磁感线的速度(4)B20.(1)一个磁体只可能有两个磁极(2)1 (3)小磁针将小磁针置于磁环周围不同处多次观察小磁针稳定后两极的指向情况,从而判断出磁环磁极的位置21.(1)加热;(2)恒温箱的温度为100 ℃时,R=50 Ω,P=I2R=(0.02 A)2×50 Ω=0.000 4 A2×50 Ω=0.02 W;(3)①保护电路,②调节温控箱的控制温度.。
