钢材取样方法钢材取样方法一、原材料(一)钢筋1、取样规则(1)钢筋应按批进行检查和验收,每批重量不大于60吨。
每批应由同一牌号、同一炉罐号、同一规格、同一交货状态的钢筋组成。
(2)冷拉钢筋应分批进行验收,每批由重量不大于20吨的同级别、同直径的冷拉钢筋组成。
2、取样数量钢筋的试样数量根据其供货形式的不同而不同。
直条钢筋:每批直条钢筋应做2个拉伸试验,2个弯曲试验。
用《碳素结构钢》验收的直条钢筋每批应做1个拉伸试验,1个弯曲试验。
盘条钢筋:每批盘条钢筋应做1个拉伸试验,2个弯曲试验。
冷拉钢筋:每批冷拉钢筋应做2个拉伸试验,2个弯曲试验。
3取样方法拉伸和弯曲试验的试样可在每批材料中任选两根钢筋切取。
(二)型钢1样坯的切取根据中华人民共和国国家标准《钢筋力学及工艺性能试验取样规定》的要求:(1)样坯应在外观尺寸合格的钢材切取。
(2)切取样坯时,应防止因受热、加工硬化及变形而影响其力学及工艺性能。
(3)用烧割法切取样坯时,从样坯切割线至试样边缘必须留有足够的加工余量,一般因不小于钢材的厚度或直径,但最下不得少于20毫米。
堆厚度或直径大于60毫米的钢材,其加工余量可根据双方协议适当减小。
(4)冷拉样坯所留的加工余量可按表选取:厚度或直径(毫米)加工余量(毫米)《4>4-10>10-20>20-35>35 4厚度或直径1015202样坯切取位置及方向(1)对截面尺寸小于或等于60毫米的圆钢、方钢和六角钢,应在中心切取拉力试验样坯;截面尺寸大于60毫米,则在直径或对角线距外端四分之一处切取。
(2)样坯不需要热处理时,截面尺寸小于或等于40毫米的圆钢、方钢和六角钢,应使用全截面进行拉力试验。
当试验条件不能满足要求时,应加工成《金属拉力试验法》中相应的圆形比例试样。
(3)样坯需要热处理时,应按有关产品标准规定的尺寸,从圆钢、方钢和六角钢上切取。
(4)应从圆钢和方钢端部沿轧制方向切取弯曲样坯,截面尺寸小于或等于35毫米时,应以钢材全截面进行试验。

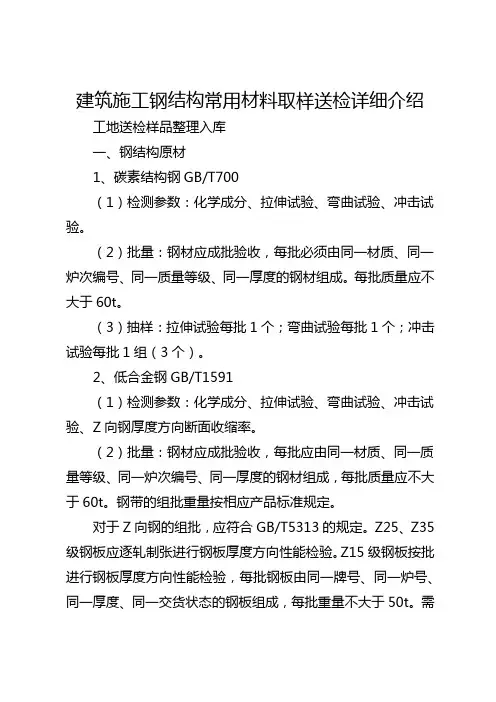

建筑施工钢结构常用材料取样送检详细介绍工地送检样品整理入库一、钢结构原材1、碳素结构钢GB/T700(1)检测参数:化学成分、拉伸试验、弯曲试验、冲击试验。
(2)批量:钢材应成批验收,每批必须由同一材质、同一炉次编号、同一质量等级、同一厚度的钢材组成。
每批质量应不大于60t。
(3)抽样:拉伸试验每批1个;弯曲试验每批1个;冲击试验每批1组(3个)。
2、低合金钢GB/T1591(1)检测参数:化学成分、拉伸试验、弯曲试验、冲击试验、Z向钢厚度方向断面收缩率。
(2)批量:钢材应成批验收,每批应由同一材质、同一质量等级、同一炉次编号、同一厚度的钢材组成,每批质量应不大于60t。
钢带的组批重量按相应产品标准规定。
对于Z向钢的组批,应符合GB/T5313的规定。
Z25、Z35级钢板应逐轧制张进行钢板厚度方向性能检验。
Z15级钢板按批进行钢板厚度方向性能检验,每批钢板由同一牌号、同一炉号、同一厚度、同一交货状态的钢板组成,每批重量不大于50t。
需方有要求时,也可逐轧制张检验。
(3)抽样:拉伸试验每批1个;弯曲试验每批1个;冲击试验每批1组(3个);Z向钢厚度方向断面收缩率每批3个。
3、耐候结构钢GB/T4171(1)检测参数:化学成分、拉伸试验、弯曲试验、冲击试验。
(2)钢材应成批验收。
每批由同一材质、同一炉(罐)号、同一加工方法、同一尺寸、同一交货状态或同一热处理制度(炉次)的钢材组成;冷轧产品每批质量不应大于30t。
(3)拉伸试验每批1个,弯曲试验每批1个,冲击试验每批1组(3个)。
优质碳素结构钢GB/T699(1)检测参数:化学成分、拉伸试验、硬度、冲击试验、低倍组织。
(2)批量:钢材应按批检查和验收。
每批由同一炉(罐)号、同一加工方法、同一尺寸、同一交货状态或同一热处理制度(炉次)和同一表面状态的钢材组成。
(3)抽样:拉伸试验取样不同根钢材每批2件,硬度取样不同钢材每批3件,冲击试验取样不同钢材每批2组,低倍组织取样每批2个。
钢材及其焊接件取样方法一、原材料(一) 钢筋1、取样规则(1) 热轧光圆钢筋、余热处理钢筋每批由重量不大于60t的同一牌号、同一炉罐号、同一规格、同一交货状态的钢筋组成。
(2) 热轧带肋钢筋、低碳钢热轧圆盘条每批由重量不大于60t的同一牌号、同一炉罐号、同一规格的钢筋组成。
(3) 碳素结构钢每批由重量不大于60t的同一牌号、同一炉罐号、同一等级、同一品种、同一尺寸、同一交货状态的钢筋组成。
(4) 冷轧带肋钢筋每批由同一牌号、同一外形、同一规格、同一生产工艺和同一交货状态的钢筋组成,每批不大于60t。
2、取样数量钢筋的试样数量根据其供货形式的不同而不同。
(1) 直条钢筋:每批直条钢筋应做2个拉伸试验、2个弯曲试验。
用《碳素结构钢》(CB/T700-1988)验收的直条钢筋每批应做1个拉伸试验、1个弯曲试验。
(2) 盘条钢筋:每批盘条钢筋应做1个拉伸试验、2个弯曲试验。
(3) 冷轧带肋钢筋:逐盘或逐捆做1个拉伸试验,牌号CRB550每批做2个弯曲试验,牌号CRB650及其以上每批做2个反复弯曲试验。
3、取样方法拉伸和弯曲试验的试样可在每批材料中任选两根钢筋切取。
钢筋试样不需作任何加工。
(二) 型钢1、样坯的切取根据中华人民共和国国家标准《钢及钢产品力学性能试验取样位置及试样制备》(GB/T2975-1998)的要求:样坯应在外观尺寸合格的钢产品上切取。
取样时,应对抽样产品、试料、样坯和试样作出标记,以保证始终能识别取样的位置及方向。
取样时,就防止过热、加工硬化而影响力学性能。
用烧割法切取样坯时,从样坯切割线至试样边缘必须留有加工余量,一般应不小于钢产品的厚度或直径,但不得小于20mm。
冷剪样坯所留的加工余量,按表1选取。
表1 冷剪样坯加工余量2、试样的制备制备试样应避免由于机加工使钢表面产生硬化及过热而改变其力学性能,机加工最终工序应使试样的表面质量、形状和尺寸满足相应试验方法标准的要求。
当要求标准状态热处理时,应保证试样的热处理制度与样坯相同。

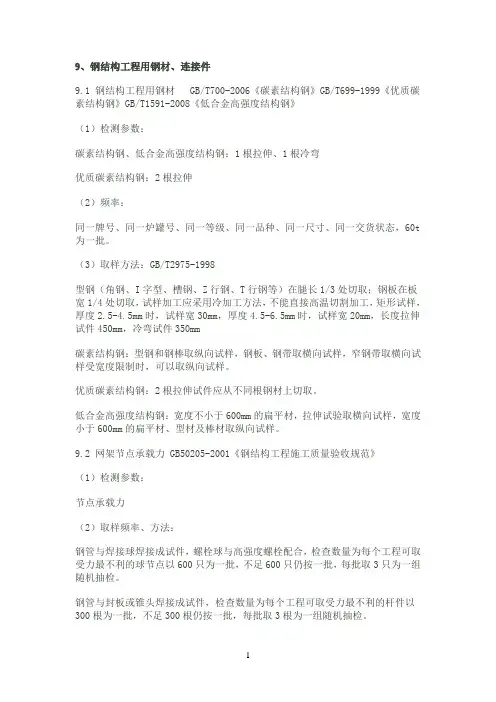

9、钢结构工程用钢材、连接件9.1 钢结构工程用钢材 GB/T700-2006《碳素结构钢》GB/T699-1999《优质碳素结构钢》GB/T1591-2008《低合金高强度结构钢》(1)检测参数:碳素结构钢、低合金高强度结构钢:1根拉伸、1根冷弯优质碳素结构钢:2根拉伸(2)频率:同一牌号、同一炉罐号、同一等级、同一品种、同一尺寸、同一交货状态,60t 为一批。
(3)取样方法:GB/T2975-1998型钢(角钢、I字型、槽钢、Z行钢、T行钢等)在腿长1/3处切取;钢板在板宽1/4处切取,试样加工应采用冷加工方法,不能直接高温切割加工,矩形试样,厚度2.5-4.5mm时,试样宽30mm,厚度4.5-6.5mm时,试样宽20mm,长度拉伸试件450mm,冷弯试件350mm碳素结构钢:型钢和钢棒取纵向试样,钢板、钢带取横向试样,窄钢带取横向试样受宽度限制时,可以取纵向试样。
优质碳素结构钢:2根拉伸试件应从不同根钢材上切取。
低合金高强度结构钢:宽度不小于600mm的扁平材,拉伸试验取横向试样,宽度小于600mm的扁平材、型材及棒材取纵向试样。
9.2 网架节点承载力 GB50205-2001《钢结构工程施工质量验收规范》(1)检测参数:节点承载力(2)取样频率、方法:钢管与焊接球焊接成试件,螺栓球与高强度螺栓配合,检查数量为每个工程可取受力最不利的球节点以600只为一批,不足600只仍按一批,每批取3只为一组随机抽检。
钢管与封板或锥头焊接成试件,检查数量为每个工程可取受力最不利的杆件以300根为一批,不足300根仍按一批,每批取3根为一组随机抽检。
9.3 高强螺栓连接副(1)频率:高强度大六角头螺栓、扭剪型高强度螺栓:分别由同批螺栓、螺母、垫圈组成的连接副为同批连接副。
每3000套为一批,不足3000套视为一批。
钢网架用高强度螺栓同一性能等级、材料牌号、炉号、规格、机械加工、热处理及表面处理工艺的螺栓为同批。
钢筋如何取样检验钢筋的取样是:同种规格型号、批次(号)每60t取样一次,不足60t仍取样一次。
超过60t,每增加40t(或不足40t的余数),增加一个拉伸试验试样和一个弯曲试验试样。
钢筋机械性能试验试件的选取,不能图简单从钢筋端头截取,一般要截去0.5米左右后再取样,是因为要消除钢筋生产热轧时对端头的影响,要注意现场取样复检的宗旨是随机取样,使每组试件能真正有普遍性,代表性。
如果钢材供应渠道有可靠的保证,并且是长期合作信誉度很高,也可以在1根钢筋上把该规格的钢筋试件一次取完,钢筋验收检验取样方法及试验结果评定材料试验是保证工程质量的前提,是IS09002质量保证体系的重要内容,其资料是工程质量追溯的依据,它必须真实准确。
创优质工程,特别是拿长城杯夺鲁班奖,必须加强试验工作。
1.钢筋1.1.钢筋进场必须按批量检查验收,钢筋进场必须持有出厂证明,应有钢种、牌号、数量、化学成分、力学性能、厂家、出厂日期等。
按批进行检查验收。
每批由同牌号、同炉罐号、同规格、同交货状态的钢筋组成。
对小于30T的冶炼炉和连续坯轧的钢筋,允许由同牌号、同冶炼方法、同浇注方法、不同炉号组成混合批,但每批不多于6个炉号,每炉号含碳量之差不得大于0.02%,含锰量之差不大于0.15%;检查包括外观检查和试验等。
1.2.钢筋试验钢筋进场使用前,必须按规定代表数量和取样方法取样,进行力学性能复验。
热轧钢筋在加工过程中发现脆断,焊接性能不良或机械性能不正常现象应进行化学成分分析或其他专项试验,检验是否符合设计及规范要求,然后决定是否使用。
复验报告和出厂证明要和并装订保存。
1.2.1.热轧带肋钢筋、热轧光圆钢筋、低碳钢热轧盘圆条、预热处理钢筋批量取样:每批≤60T,每批取一组试样。
超过60t,每增加40t(或不足40t的余数),增加一个拉伸试验试样和一个弯曲试验试样。
热轧带肋钢筋,热轧光圆钢筋、预热处理钢筋,取样时在该批中任选两根钢筋,在每根上截取两段,一个拉件、一个弯件,即二个拉件、二个弯件为一组(国标),用铁丝捆好,并附上写明该钢筋规格的标牌。

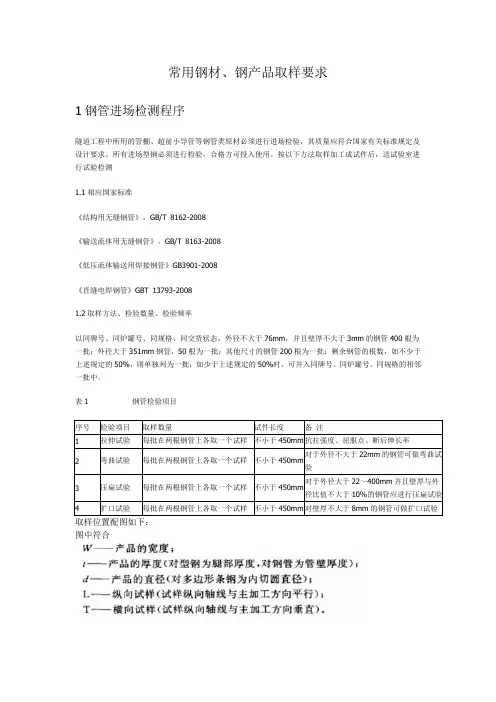

常用钢材、钢产品取样要求1钢管进场检测程序隧道工程中所用的管棚、超前小导管等钢管类原材必须进行进场检验,其质量应符合国家有关标准规定及设计要求。
所有进场型钢必须进行检验,合格方可投入使用。
按以下方法取样加工成试件后,送试验室进行试验检测1.1相应国家标准《结构用无缝钢管》,GB/T 8162-2008《输送流体用无缝钢管》,GB/T 8163-2008《低压流体输送用焊接钢管》GB3901-2008《直缝电焊钢管》GBT 13793-20081.2取样方法、检验数量、检验频率以同牌号、同炉罐号、同规格、同交货状态,外径不大于76mm,并且壁厚不大于3mm的钢管400根为一批;外径大于351mm钢管,50根为一批;其他尺寸的钢管200根为一批;剩余钢管的根数,如不少于上述规定的50%,则单独列为一批;如少于上述规定的50%时,可并入同牌号、同炉罐号、同规格的相邻一批中。
表1 钢管检验项目取样位置配图如下:图中符合2型钢进场检测程序所有进场型钢必须进行检验,合格方可投入使用。
按以下方法取样加工成试件后,送试验室进行试验检测。
2.1抽样批量、抽样抽取数量和抽取方法2.1.1每批交货的型钢必须附有证明该批型钢符合标准要求和订货合同的质量证明书。
按批进行检查和验收。
2.1.2每批由同一牌号、同一炉罐号、同一等级、同一品种、同一尺寸、同一交货状态、同一进厂时间的钢材组成。
每批数量不得大于60t。
2.1.3每批取试件2个,其中一个拉伸试件,一个冷弯试件。
2.1.4试件应在外观及尺寸合格的钢材上切取。
切取时应防止受热、加工硬化及变形而影响其力学及工艺性能。
2.1.5 工字钢和槽钢:应从腰高四分之一处沿扎制方向(纵向)切取拉伸、冷弯试件。
2.1.6 角钢和乙字钢:应从腿长的三分之一处切取。
2.1.7 T型钢:应从腰高三分之一处切取。
取样位置配图如下:2.2试样的形状2.2.1试样进行机加工,原始横截面为矩形。
试样应通过机加工去除由于剪切或火焰切割等影响了材料性能的部分。
1钢管进场检测程序
隧道工程中所用的管棚、超前小导管等钢管类原材必须进行进场检验,其质量应符合国家有关标准规定及设计要求。
所有进场型钢必须进行检验,合格方可投入使用。
按以下方法取样加工成试件后,送试验室进行试验检测
相应国家标准
《结构用无缝钢管》,GB/T 8162-2008
《输送流体用无缝钢管》,GB/T 8163-2008
《低压流体输送用焊接钢管》GB3901-2008
《直缝电焊钢管》GBT 13793-2008
取样方法、检验数量、检验频率
以同牌号、同炉罐号、同规格、同交货状态,外径不大于76mm,并且壁厚不大于3mm的钢管400根为一批;外径大于351mm钢管,50根为一批;其他尺寸的钢管200根为一批;剩余钢管的根数,如不少于上述规定的50%,则单独列为一批;如少于上述规定的50%时,可并入同牌号、同炉罐号、同规格的相邻一批中。
表1 钢管检验项目
取样位置配图如下:
图中符合
2型钢进场检测程序
所有进场型钢必须进行检验,合格方可投入使用。
按以下方法取样加工成试件后,送试验室进行试验检测。
抽样批量、抽样抽取数量和抽取方法
2.1.1每批交货的型钢必须附有证明该批型钢符合标准要求和订货合同的质量证明书。
按批进行检查和验收。
2.1.2每批由同一牌号、同一炉罐号、同一等级、同一品种、同一尺寸、同一交货状态、同一进厂时间的钢材组成。
每批数量不得大于60t。
2.1.3每批取试件2个,其中一个拉伸试件,一个冷弯试件。
2.1.4试件应在外观及尺寸合格的钢材上切取。
切取时应防止受热、加工硬化及变形而影响其力学及工艺性能。
2.1.5 工字钢和槽钢:应从腰高四分之一处沿扎制方向(纵向)切取拉伸、冷弯试件。
2.1.6 角钢和乙字钢:应从腿长的三分之一处切取。
2.1.7 T型钢:应从腰高三分之一处切取。
取样位置配图如下:
试样的形状
2.2.1试样进行机加工,原始横截面为矩形。
试样应通过机加工去除由于剪切或火焰切割等影响了材料性能的部分。
试样表面不得有划痕和损伤。
样呸加工余量说明如B1:
2.2.2矩形横截面冷弯试样的棱边应倒圆,倒圆半径不超过试样厚度的1/10。
棱边应倒圆时不应形成影响试验结果的横向毛刺、伤痕或刻痕。
B1样呸加工余量说明
试样的尺寸
2.3.1弯曲试样厚度取原产品厚度。
当产品宽度不大于20mm时,试样宽度为原产品宽度;当产品宽度大于20mm,厚度小于3mm时,试样宽度为20mm±5mm;厚度不小于3mm时,试样宽度在20~50mm之间。
试样长度按式L=π(d+a)+140mm确定,π为圆周率。
2.3.2拉伸试样尺寸要求见表4。
表2 矩形横截面比例拉伸试样(mm)
2.3.3试样的制备
机加工拉伸试样的横向尺寸公差应符合表2的规定要求。
下面给出应用这些公差的例子:
a)尺寸公差
表2中规定的值,例如标称宽度20㎜的试样,尺寸公差为±㎜,表示试样的宽度不应超出下面两个值之间的尺寸范围:
20㎜+㎜=㎜ 20㎜㎜=㎜
b)形状公差
表5中规定的值表示,例如对于满足上述机加工条件的20㎜宽度的试样,沿其平行长度的最大直径与最小直径之差不应超过㎜。
因此,如试样的最小宽度为㎜,它的最大宽度不应超过:㎜+㎜=㎜
表3 拉伸试样横向尺寸公差(mm)
说明:
a、以上规定仅适用于厚度大于等于4mm且小于等于25mm的型钢,其他钢材试验取样应严格按标准规范执行。
b、表1中拉伸试样尺寸根据加工情况任选其一即可。
c、执行标准:
《碳素结构钢》(GB/T700—2006)
《热轧型钢》(GB/T706—2008)
《热轧H型钢和部分L型钢》(GB/T11263—2010)
《钢及钢产品力学性能试验取样位置及试样制备》(GB/T2975—1998)
《钢及钢产品交货一般技术要求》(GB/T7505—2008)
《金属材料室温拉伸试验方法》(GB/T228—2010)
《金属材料弯曲试验方法》(GB/T232—2010)
《矿山巷道支护用热轧U型钢》(GB4697—91)
《型钢验收、包装、标志及质量证明书的一般规定》(GB2101—89)
附:《钢及钢产品力学性能试验取样位置及试样制备》(GB/T2975—1998)。
