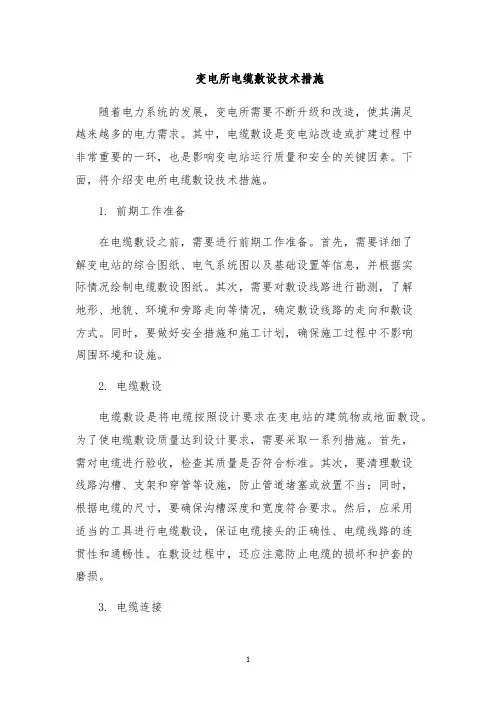

变电所电缆敷设技术措施

变电所电缆敷设技术措施随着电力系统的发展，变电所需要不断升级和改造，使其满足越来越多的电力需求。

其中，电缆敷设是变电站改造或扩建过程中非常重要的一环，也是影响变电站运行质量和安全的关键因素。

下面，将介绍变电所电缆敷设技术措施。

1. 前期工作准备在电缆敷设之前，需要进行前期工作准备。

首先，需要详细了解变电站的综合图纸、电气系统图以及基础设置等信息，并根据实际情况绘制电缆敷设图纸。

其次，需要对敷设线路进行勘测，了解地形、地貌、环境和旁路走向等情况，确定敷设线路的走向和敷设方式。

同时，要做好安全措施和施工计划，确保施工过程中不影响周围环境和设施。

2. 电缆敷设电缆敷设是将电缆按照设计要求在变电站的建筑物或地面敷设。

为了使电缆敷设质量达到设计要求，需要采取一系列措施。

首先，需对电缆进行验收，检查其质量是否符合标准。

其次，要清理敷设线路沟槽、支架和穿管等设施，防止管道堵塞或放置不当；同时，根据电缆的尺寸，要确保沟槽深度和宽度符合要求。

然后，应采用适当的工具进行电缆敷设，保证电缆接头的正确性、电缆线路的连贯性和通畅性。

在敷设过程中，还应注意防止电缆的损坏和护套的磨损。

3. 电缆连接电缆连接是将电缆连接到变电站的不同设备上，确保不同设备之间的电缆连接安全可靠。

首先，要对电缆进行验收，检查其尺寸、电气性能、绝缘、外观等，以确保其质量符合标准。

其次，应根据设备机房的设计要求进行电缆连接，使用专业的电缆连接器和工具，确保电缆连接牢固、稳定和电气性能良好。

在连接过程中，要严格遵守连接程序和规程，防止人为失误引起设备故障和事故。

4. 电缆维护电缆敷设和连接完成后，还需要进行维护和管理，保证其长期稳定运行。

具体措施包括：定期巡视、检查和维护电缆线路和设备，防止电缆损坏、漏电和短路等；加强防雷、防水、防湿和防潮等工作，确保设备和电缆的安全可靠；对电缆进行清洗、测量和维修等工作，延长其寿命和使用期限。

总之，变电所电缆敷设技术措施是保障电力系统正常运行的重要环节。

目录一、工程概况 (1)二、主要参数 (1)三、主要工程量 (1)四、施工方案 (1)五、编制依据 (1)六、主要工器具及劳力安排 (2)七、工艺流程、技术要求与标准 (2)八、强制性条文 (4)九、危害因素分析及防范措施 (4)十、安全注意事项 (5)十一、环保措施 (5)一、工程概况本工程为安徽华电六安电厂2×600MW级扩建工程起备变220kV高压电力电缆敷设及电缆支架制作安装。

220kV电缆回路从与本工程一期220kV屋外配电装置连接的220kV电缆终端套管至新建220/6.3-6.3kV起备变高压侧220kV避雷器外的220kV电缆终端套管。

本项目设计单位由西北电力设计院设计，监理单位是山东诚信工程建设监理有限公司，制造厂为青岛汉缆股份有限公司。

二、主要参数220kV电缆的输送容量为50MVA，即不超过150A，短路热稳定电流40A（2S）故采用127/220kV 级的防白蚁型，交联聚乙烯绝缘护套ZRC-YJLW03-Z-127/220kV-1×500mm 2电力电缆。

三、主要工程量电缆沟支架安装 (厂家成套供货)220kV高压电缆 A相：208m B相：204m C相：207m固定式电缆夹头 600套悬吊式电缆夹头 30套电缆终端过渡夹头 6个（厂家负责电缆终端制作）四、主要施工方案1、敷设电缆时的环境温度不低于0℃,电缆敷设时电缆弯曲半径不小于25D,电缆敷设结束后,电缆的弯曲半径不小于20D（D为电缆外径）。

2、电缆沟中角钢支架应沿沟用扁钢连接接地,本高压电缆敷设完毕后对非常规检修段电缆沟内充沙掩埋来进行相间防火。

3、架设在电缆沟内两槽钢支架之间的电缆不宜拉直,可保留 2.0～3.0D（电缆直径）的弧垂垂直蛇型敷设,为避免电缆回路载流量变化和环境温差变化引起电缆热胀冷缩产生的应力损坏高压电缆,电缆水平和垂直段均采用蛇型敷设。

4、电缆护层采取一端接地加均压线的方式,其接线方式为护层三相互联，直接接地侧在老厂220kV二期起备变间隔,均压线采用TJ-240型硬铜绞线,均压线宜敷设在边相与中相之间，并按3:7比例间距配置且在线路中段进行换位，电缆护层保护器三相布置在一个接地保护箱内，每相的护层保护器均带放电计数器。

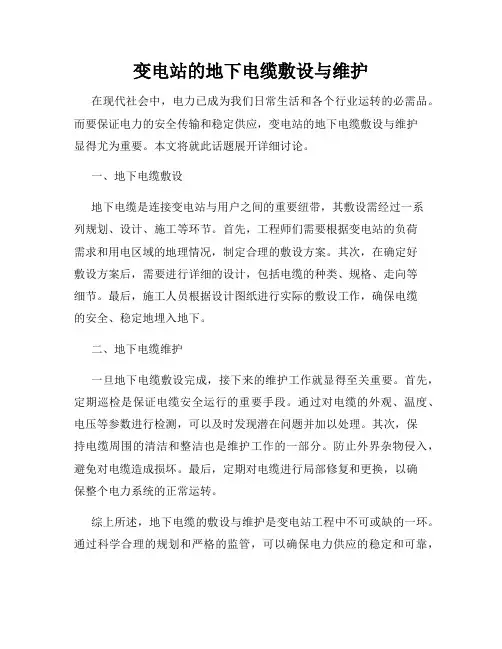

变电站的地下电缆敷设与维护在现代社会中，电力已成为我们日常生活和各个行业运转的必需品。

而要保证电力的安全传输和稳定供应，变电站的地下电缆敷设与维护
显得尤为重要。

本文将就此话题展开详细讨论。

一、地下电缆敷设
地下电缆是连接变电站与用户之间的重要纽带，其敷设需经过一系
列规划、设计、施工等环节。

首先，工程师们需要根据变电站的负荷
需求和用电区域的地理情况，制定合理的敷设方案。

其次，在确定好
敷设方案后，需要进行详细的设计，包括电缆的种类、规格、走向等
细节。

最后，施工人员根据设计图纸进行实际的敷设工作，确保电缆
的安全、稳定地埋入地下。

二、地下电缆维护
一旦地下电缆敷设完成，接下来的维护工作就显得至关重要。

首先，定期巡检是保证电缆安全运行的重要手段。

通过对电缆的外观、温度、电压等参数进行检测，可以及时发现潜在问题并加以处理。

其次，保
持电缆周围的清洁和整洁也是维护工作的一部分。

防止外界杂物侵入，避免对电缆造成损坏。

最后，定期对电缆进行局部修复和更换，以确
保整个电力系统的正常运转。

综上所述，地下电缆的敷设与维护是变电站工程中不可或缺的一环。

通过科学合理的规划和严格的监管，可以确保电力供应的稳定和可靠，
为社会的发展做出贡献。

希望各相关部门和企业能高度重视这一环节，努力提升电力系统的可靠性和安全性。

变电站电缆敷设防火封堵施工方案一、项目概况变电站电缆敷设是电力工程建设中的一个关键环节，其施工质量和安全性直接影响到电力系统的运行效果和安全稳定性。

防火封堵施工是电缆敷设过程中的一个重要程序，旨在保证电缆穿越建筑物的洞口不产生火灾，确保变电站电气设备和人员的安全。

本方案旨在就变电站电缆敷设防火封堵的施工方案进行详细说明。

二、施工原理1.防火封堵材料：将具有防火阻燃性能的材料作为防火封堵材料，用于灌浆封堵电缆穿越洞口。

2.防火封堵方法：将防火封堵材料充分灌浆填充电缆穿越洞口及周边，确保封堵材料可以完全填充电缆穿越洞口，并与周围结构紧密结合，形成一个完整的防火封堵系统。

三、施工准备1.施工材料准备：根据设计要求准备好具有防火阻燃性能的封堵材料。

2.工具和设备准备：准备好适合施工的工具和设备，如搅拌桶、搅拌棒、灌浆枪等。

3.工作区域准备：对施工区域进行清理，并悬挂好警示标志，确保周围人员的安全。

四、施工步骤1.洞口清理：将电缆穿越洞口及周边清理干净，确保无杂物和油污。

2.封堵材料制备：按照封堵材料的配比要求，将防火封堵材料与水按照一定比例混合搅拌，使其达到均匀稠度。

注意：应严格控制材料的含水率和搅拌时间，避免出现质量缺陷。

3.封堵施工：用灌浆枪将封堵材料注入电缆穿越洞口，确保封堵材料充分填充并与周围结构紧密结合。

同时，按照设计要求，对封堵材料进行分层施工，确保每一层都能够完全封堵。

4.养护及质量检查：施工结束后，对封堵材料进行养护，直至达到设计强度。

同时进行质量检查，确保施工质量符合设计要求。

五、施工安全措施1.施工现场应设置明显的警示标志，并进行封闭和管控，避免非施工人员进入施工区域。

2.施工人员应穿戴好符合施工安全要求的个人防护装备，如安全帽、安全鞋、防尘口罩等。

3.施工过程中，应注意防火封堵材料的搅拌和灌注的过程中，避免产生火源。

4.施工过程中，应加强火源监测和消防安全检查，确保施工现场的安全。

井下变电所电缆敷设安全技术措施井下变电所是矿山生产中不可或缺的设备，它起到了电能传输与转换的重要作用。

在井下变电所的建设与维护过程中，电缆敷设是一个十分重要的细节工作。

本文将重点介绍井下变电所电缆敷设的安全技术措施。

电缆敷设前的准备工作在电缆敷设之前，需要进行一系列准备工作，以确保电缆敷设的顺利进行。

如下：1. 使用合格材料在电缆敷设过程中，需要使用合格的电缆、电缆夹、松紧绳等材料。

必须要经过质检合格后方可使用，以确保材料的质量符合标准，从而确保电缆敷设的质量和安全。

2. 给井下变电所的区域划定安全区域在电缆敷设之前，应先划定电缆敷设现场和安全通道，划定的范围应满足电缆敷设的需要，同时保障安全通道的畅通。

安全区域应远离当前正在采矿的巷道和车道，并保持空气流通良好。

3. 做好防爆、防毒等安全措施井下环境中存在着爆炸和有毒气体等危险因素，需要在电缆敷设过程中进行防护。

可以通过空气流通、通风、防爆器材等措施，减少事故的发生。

4. 掌握先进的电缆敷设流程电缆敷设是一项复杂的工作，需要掌握先进的流程，以确保电缆敷设顺利进行。

特别是在特殊地形、水平和垂直差异较大的地方，需要使用先进的敷设技术。

电缆敷设时的安全技术措施在电缆敷设过程中，还应采取一系列安全技术措施，以确保工作进行的安全有效。

1. 采取避让措施在电缆敷设过程中存在着多种危险因素，需要采取避让措施。

特别是在交通路线较繁忙的场所，应使用交通锥、警示牌等设施，以确保安全通道被人们避让。

2. 采取重力措施在电缆敷设时，通常需要对电缆施加一定的重力，并进行暂停和支撑，这时可以使用绳索、吊索等设备，确保电缆在敷设时不会冒险滑落，而达到安全的目的。

3. 确保敷设线路的通畅在敷设电缆时，应定期检查电缆通道，并确保其通畅。

如发现道路不通或者存在堵塞等情况，应及时排除，以确保电缆顺利敷设。

4. 注意细节在电缆敷设时，需要注意一些细节方面的技术要求。

比如敷设电缆的颜色、型号、规格等应符合相关标准；与之匹配的接线端子必须符合要求，并正确安装等。

敷设设高压电缆安全技术措施敷设高压电缆是一项非常重要的任务，需要采取一系列安全技术措施来确保施工人员的安全以及设备的质量。

以下是一些可以采取的技术措施：1.施工前的准备工作：在进行电缆敷设之前，应仔细检查电缆和其他设备的质量，确保其符合要求。

同时，要制定详细的施工计划，并进行风险评估，以确定施工过程中可能会遇到的问题和危险。

2.施工现场的准备：在施工现场要设立合适的安全标志和警告标志，并确保有足够的安全措施，例如安全带、防滑措施等。

同时，施工现场要保持整洁，以防止绊倒或其他意外的发生。

3.人员的培训和装备：施工人员需要接受相关的培训，了解高压电缆的特点和危险性，并学会正确使用相关设备和工具。

同时，每位施工人员都应该配备适当的个人防护装备，如安全帽、防护眼镜、耳塞、手套等。

4.施工过程中的检查和监测：在施工过程中，要进行定期的检查和监测，以确保电缆的敷设质量和安全性。

例如，可以使用红外线检测仪来检测电缆的温度变化，以防止过热引发火灾。

5.电缆的保护措施：为了保护高压电缆免受损坏和外界环境的干扰，可以采取一些保护措施。

例如，在埋地敷设电缆时，可以使用专用的电缆保护管，以防止机械损坏和外部潮湿环境的侵入。

6.防止触电的措施：高压电缆敷设过程中，受电缆带电性质的影响，存在触电的风险。

为了避免触电，需要在施工现场设置合适的隔离措施，确保施工人员与电缆保持安全距离，并遵守相应的操作规程。

7.施工后的检查和测试：在完成电缆敷设后，需要进行必要的检查和测试，以确保电缆的正常运行和安全性。

可以使用电缆局部放电检测设备来检测电缆接头是否正常，以及是否存在可能的故障隐患。

8.监控和维护：一旦高压电缆敷设完毕，就需要进行定期的监控和维护工作，以确保电缆的可靠性和安全性。

可以使用智能监测系统来实时监测电缆的温度、电流等参数，并及时发现并修复潜在的故障。

总之，敷设高压电缆需要采取多项安全技术措施，从施工前的准备工作到施工过程中的监测和保护措施，再到施工后的检查和维护工作，都需要严格遵守相应的规程和标准，确保施工人员和设备的安全。

、施工前必须安全确认：确认施工环境无隐患，施工工具无隐患，施工人员安全防护用具齐全，同时，确认施工结束后无隐患。

2、施工过程中由施工负责人负责施工具体安排，安全负责人负责安全监督工作，所有人员必须听从指挥。

3、施工期间，严禁带电敷设、回收电缆。

4、施工人员需要站在矿车内作业时，要先用专用掩车木在矿车下方挡实，轨道坡度超过0.7%时必须用阻车器掩实矿车，防止矿车在施工期间滑动。

5、施工人员在推车过程中，推车人员要正确站位，严禁人员站在矿车两侧，同时对矿车前拉后推；施工人员推车时，听从施工负责人现场指挥，严禁乱喊口号，推车速度不能过快。

6、推车皮时，所有人员必须在车皮后方施工，若两辆车皮同向时，必须保持距离在20米以上。

7、多人拉电缆时要听从专人指挥互相合作，用力均匀并站在电缆同侧，转弯时站在电缆外侧，否则可能造成人员挤伤。

8、电缆装车过程中施工人员注意手不要搭在车沿上，防止电缆挤伤手。

9、在需要使用梯子时要安排专人扶梯，登高作业人员要佩带保险带。

10、施工负责人必须携带便携式瓦斯报警仪。

搭、拆火时注意瓦斯浓度，瓦斯浓度超过0.8%时，必须立即断电、停止作业。

11、电源拆、搭火时，必须按照《煤矿井下电工作业规程》作业，严禁带电作业。

12、其他未尽事宜，按《煤矿安全规程》执行。

井下敷设电缆施工方案及安全技术措施一、施工时间：2011年3月29 日二、施工地点：地面变电所至井下移动变电站三、人员组织：施工负责人：张思伦安全负责人：张思伦参加工作人员：主井工区早、中班及机电全体人员四、施工方案：地面变电所向井下西三平巷移变敷设3*35平方高压电缆：（1）电缆下头能满足移动变电站接线、布置、悬挂要求的适中长度。

（2）电缆的上头，从井口向下的一个小洞口穿出至地面变电所。

五、安全技术措施1.施工前必须组织参加施工人员学习，并提前熟悉现场，了解施工内容。

参加施工人员要有组织、有纪律，听从管理服从分配。

2.施工前，必须向调度室汇报，由调度通知各单位人员到井口集合。

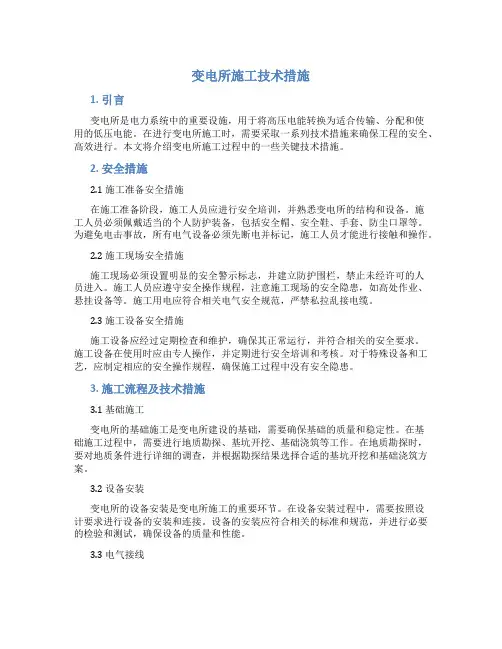

变电所施工技术措施1. 引言变电所是电力系统中的重要设施，用于将高压电能转换为适合传输、分配和使用的低压电能。

在进行变电所施工时，需要采取一系列技术措施来确保工程的安全、高效进行。

本文将介绍变电所施工过程中的一些关键技术措施。

2. 安全措施2.1 施工准备安全措施在施工准备阶段，施工人员应进行安全培训，并熟悉变电所的结构和设备。

施工人员必须佩戴适当的个人防护装备，包括安全帽、安全鞋、手套、防尘口罩等。

为避免电击事故，所有电气设备必须先断电并标记，施工人员才能进行接触和操作。

2.2 施工现场安全措施施工现场必须设置明显的安全警示标志，并建立防护围栏，禁止未经许可的人员进入。

施工人员应遵守安全操作规程，注意施工现场的安全隐患，如高处作业、悬挂设备等。

施工用电应符合相关电气安全规范，严禁私拉乱接电缆。

2.3 施工设备安全措施施工设备应经过定期检查和维护，确保其正常运行，并符合相关的安全要求。

施工设备在使用时应由专人操作，并定期进行安全培训和考核。

对于特殊设备和工艺，应制定相应的安全操作规程，确保施工过程中没有安全隐患。

3. 施工流程及技术措施3.1 基础施工变电所的基础施工是变电所建设的基础，需要确保基础的质量和稳定性。

在基础施工过程中，需要进行地质勘探、基坑开挖、基础浇筑等工作。

在地质勘探时，要对地质条件进行详细的调查，并根据勘探结果选择合适的基坑开挖和基础浇筑方案。

3.2 设备安装变电所的设备安装是变电所施工的重要环节。

在设备安装过程中，需要按照设计要求进行设备的安装和连接。

设备的安装应符合相关的标准和规范，并进行必要的检验和测试，确保设备的质量和性能。

3.3 电气接线电气接线是变电所施工的核心环节。

在电气接线过程中，需要根据设计规范进行电缆敷设、接线、调试。

电缆敷设应注意保护电缆的绝缘和外包装，防止损坏和短路。

接线时，需要按照设计要求进行正确的接线，并进行电气测试和调试，确保接线的质量和安全性。

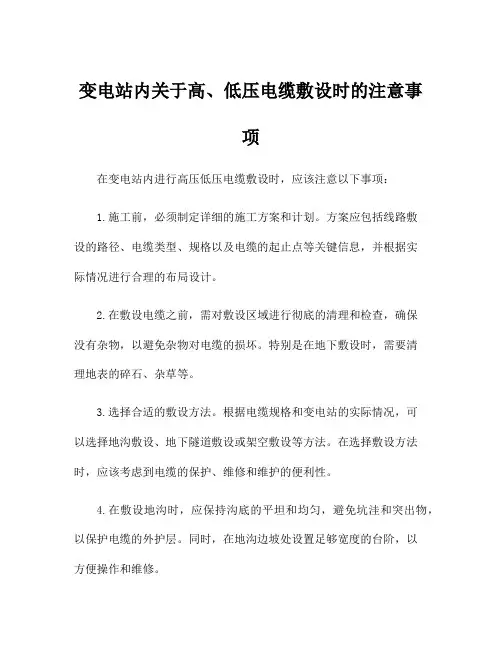

变电站内关于高、低压电缆敷设时的注意事项在变电站内进行高压低压电缆敷设时，应该注意以下事项：1.施工前，必须制定详细的施工方案和计划。

方案应包括线路敷设的路径、电缆类型、规格以及电缆的起止点等关键信息，并根据实际情况进行合理的布局设计。

2.在敷设电缆之前，需对敷设区域进行彻底的清理和检查，确保没有杂物，以避免杂物对电缆的损坏。

特别是在地下敷设时，需要清理地表的碎石、杂草等。

3.选择合适的敷设方法。

根据电缆规格和变电站的实际情况，可以选择地沟敷设、地下隧道敷设或架空敷设等方法。

在选择敷设方法时，应该考虑到电缆的保护、维修和维护的便利性。

4.在敷设地沟时，应保持沟底的平坦和均匀，避免坑洼和突出物，以保护电缆的外护层。

同时，在地沟边坡处设置足够宽度的台阶，以方便操作和维修。

5.电缆敷设过程中，要确保电缆的弯曲半径符合要求，避免超过电缆的允许弯曲半径。

特别是对于高压电缆，弯曲半径的限制更为严格，需要特别注意。

6.在敷设电缆时，要注意防止电缆与其他设施和设备的冲突。

电缆的敷设应尽量远离其他管道、线路或工作区域，以避免电缆因机械损坏、电磁干扰等原因引起的故障。

7.在敷设高压电缆时，需要采取额外的防护措施，包括设置电缆降压点和防雷装置等。

同时，在检修和维护电缆时，应采取适当的安全措施，防止电缆各故障。

8.在电缆敷设完成后，应及时进行接地和绝缘测试，确保电缆和相关设备的安全性能。

同时，要对敷设的电缆进行良好的保护和维护，避免人为损坏和外力破坏。

9.在电缆敷设过程中，要遵守相关的安全操作规程和施工规范，严格执行操作人员的安全防护措施，确保施工的安全性。

总之，变电站内的电缆敷设需要注意的事项众多，包括施工方案的制定、敷设方法的选择、防护措施的采取、弯曲半径的控制等。

只有从施工前的准备工作开始，按照规范和标准进行施工，才能保证电缆的安全敷设和正常运行。

电缆敷设施工方案及安全措施安全管理文书电缆敷设施工方案及安全措施日期：__________________单位：__________________仅供参考[整理]电缆敷设施工方案及安全措施三、施工前期准备工作1、项目负责人按照《工程项目任务书》的要求，协助施工负责人编制施工方案、制定安全措施，报队（或经营部）审批。

2、项目负责人按照已批准的施工方案，及时进行材料申报。

3、预算员根据施工现场实际情况，编制工程预算报上级审核。

4、施工负责人提前办理各种工作票，并送达XXX。

5、提前勘察现场，确保电缆通道顺畅，保证施工顺利。

6、提前准备工程车辆2部、电缆敷设牵引机1台并确保好用。

7、准备好工属具：钢锯2把、扳手1套、套筒1套、常用工具2套、吊装带2根、撬棍2根、穿线棒1根，钢丝绳、滑子、铁丝、千斤顶、电缆支架、喷灯、消防器材、对讲机等。

8、辅材准备：3M、塑料带、绝缘胶带、电缆牌等。

四、施工方案人员、材料准备齐全、到位，做好施工现场安全措施，悬挂警示标志，确保工作安全有序开展。

1、施工准备工程负责人会同公司负责人、安全员、施工人员举行施工前的技术交底和安全交底。

施工负责人按照批准的施工方案及安全措施，参照施工规范要求，正确组织人员安全施工。

人员配备：电缆敷设施工人员15~20人左右，施工负责人具有丰富的电缆线路施工经验，并熟悉该项工作的施工质量及工艺要求。

2、作业条件仅供参考[收拾整顿]工程所需电缆施工1天前运抵现场，存放于电缆沟与电缆管线交界电缆井处。

电缆敷设前检查电缆的质量是否完好无损，电缆的型号、规格、电压等级、长度是否与设计相符。

3、电缆敷设3.1电缆敷设前应按下列要求进行检查：1)电缆通道畅通，排水良好。

金属部分的防腐层完整。

2)电缆型号、电压、规格应符合设计。

3)电缆外观应无损伤、绝缘良好，当对电缆的密封有怀疑时，应进行潮湿判断。

4)电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。

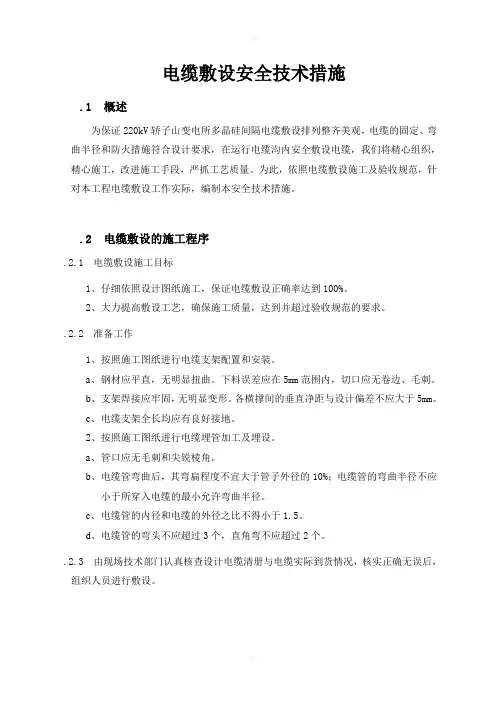

电缆敷设安全技术措施.1概述为保证220kV轿子山变电所多晶硅间隔电缆敷设排列整齐美观，电缆的固定、弯曲半径和防火措施符合设计要求，在运行电缆沟内安全敷设电缆，我们将精心组织，精心施工，改进施工手段，严抓工艺质量。

为此，依照电缆敷设施工及验收规范，针对本工程电缆敷设工作实际，编制本安全技术措施。

.2电缆敷设的施工程序.2.1电缆敷设施工目标1、仔细依照设计图纸施工，保证电缆敷设正确率达到100%。

2、大力提高敷设工艺，确保施工质量，达到并超过验收规范的要求。

.2.2准备工作1、按照施工图纸进行电缆支架配置和安装。

a、钢材应平直，无明显扭曲。

下料误差应在5mm范围内，切口应无卷边、毛刺。

b、支架焊接应牢固，无明显变形。

各横撑间的垂直净距与设计偏差不应大于5mm。

c、电缆支架全长均应有良好接地。

2、按照施工图纸进行电缆埋管加工及埋设。

a、管口应无毛刺和尖锐棱角。

b、电缆管弯曲后，其弯扁程度不宜大于管子外径的10%；电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。

c、电缆管的内径和电缆的外径之比不得小于1.5。

d、电缆管的弯头不应超过3个，直角弯不应超过2个。

.2.3由现场技术部门认真核查设计电缆清册与电缆实际到货情况，核实正确无误后，组织人员进行敷设。

a、首先，把敷设路段中运行电缆沟的盖板打开，防火、防鼠墙拆除。

打开、拆除时应严防伤及电缆。

b、敷设电缆应由专人指挥、统一行动，并有明确的联系信号，在指挥信号时拉动。

在敷设过程中，施工人员严禁在电缆上行走。

c、电缆敷设应做到横看成线，纵看成行，引出方向一致，余度一致，避免交叉压叠，达到整齐美观。

d、敷设电缆时，电缆应由电缆盘上端引出，不应使电缆在支架上及地面上摩擦拖拉。

电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。

e、一根电缆管只允许穿一根电力电缆。

f、敷设电缆至终端后，应留够接线幅度，并正确挂电缆标示牌。

g、每天无论电缆是否敷设完毕，都必须当天恢复防火、防鼠设施。

220KV电缆敷设施工技术措施一、前言电缆敷设是电力工程中重要的组成部分之一。

合理的电缆敷设方式能够提高电缆的运行可靠性，同时也能够提高电缆的性能和寿命，从而保障电力系统的可靠运行。

本文将从电缆敷设的重要性、敷设技术、设备和工具等维度入手，为大家分析220KV电缆敷设施工技术措施。

二、电缆敷设的重要性电缆作为输电线路和配电线路的重要组成部分之一，直接影响着电网的安全运行。

在机房、变电站、工业园区、高速公路以及城市配电中心等地，电缆敷设是不可或缺的。

电缆敷设工作包括电缆线路的规划、布线、接头制作、测试以及调试等方面，因此要求敷设工作严格按照设计要求进行。

三、敷设技术1.敷设方法220KV电缆敷设采用的是直埋管道敷设法，即先在地下挖好沟槽，再铺设电缆，最后覆盖土层。

直埋管道敷设法是电缆敷设中较为常见的一种方法，它具有成本低、便于维护等优点。

同时，由于弯头半径限制较大，通常采取多段弯曲组成的弧形电缆沟的形式进行布置。

2.敷设环境电缆敷设需要考虑地形、地质、水文、管理以及安全等一系列问题。

因此，在开始敷设之前，必须对敷设环境进行全面的勘测。

特别是对于如山区、沼泽地以及城市等复杂环境，需要在勘测的基础上制定出科学的敷设方案。

3.敷设质量电缆敷设的质量直接关系到电缆的运行可靠性及电力系统的安全和稳定。

因此，为保证电缆敷设质量，就需要在严格遵循施工图纸和设计要求的基础上，利用合理的施工工艺、先进的施工设备和专业技术人员进行施工。

四、设备和工具1.施工设备电缆敷设需要使用一系列的设备，包括挖掘机、铲车、挖掘钻、卷扬机、输送机、压接机等，具体的施工设备应根据施工的环境和电缆规格而定。

2.施工工具电缆敷设的施工工具一般包括电缆卷取车、电缆剥皮剪、电缆接头套筒、绝缘电阻测试仪、温度测量仪、水平仪、工具箱等。

工具选配依据电缆口径、敷设环境和施工需求进行。

五、施工注意事项1.合理选址选址要考虑敷设工程的周边环境，特别是地质状况、接地电阻、耐压性能等方面。

电缆敷设安全技术措施1) 供电电缆应沿道路路边或建筑物边缘埋设，并宜沿直线敷设；转弯处和直线段每隔20m处应设电缆走向标志。

2) 电缆直埋时，其表面距地面的距离不宜小于O．2～O．7m；电线上下应铺以软土或砂土，其厚度不得小于lOOmm，并应盖砖保护。

3) 电缆与铁路、厂区道路交叉处，应敷设在牢固的保护管内；管的两端宜伸出路基2m。

4) 低压电缆(不包括油浸电缆)需架空敷设时，应沿建筑物、构筑物架设，其架设高度不应低于2m；接头处应绝缘优良，并应采用防水措施。

5) 电缆直埋时，电缆之间，电缆与其他管道、道路、建筑物等之间平行和交叉时的最小距离应符合表156的规定。

严禁将电缆平行敷设于管道的上方或下方。

特别状况应按以下规定执行：①电力电缆间、控制电缆间以及它们互相之间在交叉点前后1m范围内，当电缆穿人管中或用隔板隔开时，其交叉距离可减为O．25m。

②电缆与热力管道(管沟)及热力设备平行、交叉时，应采用隔热措施，使电缆四周土壤的温升不超过10℃。

③电缆与热力管道(管沟)、油管道(管沟)、可燃气体及易燃液体管道(管沟)、热力设备或其他管道(管沟)之间，虽距离能满足要求，但检修管路可能伤及电缆时，在交叉点前后hIl范围内，尚应采用保护措施；当交叉距离不能满足要求时，应将电缆穿人管中，其距离可减为O．25m。

6) 进入变电所、配电所的电缆沟或电缆管，在电缆敷设完成后应将管口堵实。

表156电缆之间、电缆与管道、道路、建筑物之间平行和交叉时的最小距离(单位：m)项目最小距离平行交叉电力电缆之间及其与控制电缆之间O．10O．50控制电缆间O．50热管道(管沟)及热力设备2．00O．50油管道(管沟)1．00O．50可燃气体及易燃液体管道(沟道) 1．00O．50其他管道(沟道)O．50O．50铁路路轨3．001．oo公路1．501．oo城市街道路面1．ooO．70电杆基础(边线) 1．oo建筑物基础(边线) O．60排水沟1．00O．50。

电缆敷设施工安全措施1、施工人员必须严格执行电业安全工作规程。

2、施工人员进入施工现场必须戴安全帽,着装要规范。

工作井内施工人员工作服应扎紧以防输送机夹住。

以免发生人身伤害事故。

3、严格执行工作票制度。

4、工作前，须对全体工作人员开好站班会及做好现场安全措施和技术措施。

5、施工前应对每台输送机、牵引机进行一次绝缘测试，合格后才能投入使用。

并做好测试记录。

用电设备应做好接地措施。

6、电缆盘定点的场地要平整、宽敝，易于展开工作，特别是在要倒余线的时候。

7、电缆的放线架应可靠，千斤顶应升降自如。

8、施工人员要避免站在已敷设的电缆上施工作业。

9、施工时，旁边如有电缆，输送机、滑车与电缆之间须用绝缘护垫隔开。

12、在电缆敷设时，要加强沿线的巡视，防止滑车、输送机磨擦和碰撞已敷设的电缆。

13、电缆施放时，一定要派专人跟随及巡视，有情况应及时与工作负责人联系，防止电缆在敷设中损坏。

14、在施工中，电缆盘放置处、道路交叉口、每个工作井周围应设置安全隔离栏，夜间悬挂安全灯。

15、在倒余线及电缆上架时，工作人员应听从指挥，统一行动，防止电缆外护套损坏以及工作人员手指压伤。

16、在变电所内施工时，必须严格执行工作票上所列安全措施，在规定的区域内施工；特别是施工人员搬运工器具、较长的工器具时，注意不要损坏变电设备。

在电缆层施工时应注意电缆支架对人的损伤；在运行区与施工区间的安全隔离围栏上挂设安全标志牌，字面朝向施工区。

17、现场施工用电严格执行现场施工安全用电管理标准。

18、在工井中过夜的输送机应保证不能使水浸没，否则输送机应从工井中抬出。

19、在施工过程中，施工人员要注意交通安全。

20、夜间应设专人看管电缆和施工机具，并且全路段要进行不间断巡逻，做好电缆和施工机具的防盗工作。

22、使用吊机时，要严格遵守吊机使用的有关规定，要注意吊机使用场所旁边的电力线路。

不能满足条件的应采取措施，在保证安全的前提下经有关部门同意后才能操作。

《变电站高压电缆敷设方案》一、项目背景随着电力需求的不断增长，为了提高供电的可靠性和稳定性，需要对某变电站进行高压电缆敷设工程。

该变电站承担着重要的电力输送任务，此次高压电缆敷设将进一步提升变电站的供电能力，满足周边地区日益增长的用电需求。

本次工程的主要任务是在变电站内敷设高压电缆，包括电缆的选型、敷设路径的确定、施工方法的选择以及质量和安全控制等方面。

工程的顺利实施将为变电站的稳定运行提供有力保障。

二、施工步骤1. 施工准备- 技术准备：熟悉施工图纸，了解电缆的规格、型号、长度及敷设路径等技术参数。

编制施工方案，进行技术交底。

- 材料准备：根据施工图纸和材料清单，采购符合要求的高压电缆、电缆支架、电缆夹具等材料，并进行检验和验收。

- 人员准备：组建施工队伍，明确各岗位人员的职责和分工。

施工人员应具备相应的专业技能和资质证书。

- 机具准备：准备电缆敷设所需的机具设备，如电缆输送机、牵引机、滑轮等，并进行检查和调试。

2. 电缆敷设路径的确定- 根据施工图纸和现场实际情况，确定电缆的敷设路径。

敷设路径应尽量短、直，避免交叉和弯曲过多。

- 对敷设路径进行清理和平整，清除障碍物和杂物，确保电缆敷设的顺利进行。

3. 电缆支架的安装- 根据电缆敷设路径和设计要求，安装电缆支架。

电缆支架的间距应符合规范要求，安装牢固可靠。

- 对电缆支架进行防腐处理，确保其使用寿命。

4. 电缆敷设- 将电缆盘放置在电缆输送机上，通过牵引机将电缆从电缆盘上拉出，沿敷设路径进行敷设。

- 在电缆敷设过程中，应控制电缆的牵引力和侧压力，避免电缆受损。

同时，应注意电缆的弯曲半径，不得小于电缆允许的最小弯曲半径。

- 每隔一定距离设置一个滑轮，以减少电缆与地面的摩擦力。

- 当电缆敷设到预定位置后，将电缆固定在电缆支架上，采用电缆夹具进行固定，固定间距应符合规范要求。

5. 电缆终端头和中间接头的制作- 根据电缆的规格和型号，选择合适的电缆终端头和中间接头。

变电站的电缆敷设与布线电缆敷设与布线是变电站建设中的重要环节，它直接影响着电力系统的安全运行和可靠供电。

在变电站中，电缆是输送电力信号的重要传输介质，其敷设与布线需要精心设计和施工。

本文将就变电站电缆敷设与布线进行深入探讨。

首先，电缆敷设应遵循一定的规范和标准。

在变电站建设中，首先需要进行电缆线路的规划设计，包括线路长度、截面积、敷设方式等。

根据设计方案，确定好电缆的种类和规格，如高压电缆、中压电缆等，以及电缆的承载能力、绝缘等级等技术参数。

只有符合相关标准要求的电缆才能保证电力传输的安全可靠。

其次，电缆敷设需要注意线路的走向和安装方式。

在施工过程中，要确保电缆线路的走向符合设计要求，避免与其他设备或建筑物相互干扰。

同时，电缆的敷设方式也至关重要，可以采用埋地敷设、架空敷设等方式，根据具体情况选择最佳方案。

在敷设过程中，要注意保护电缆的绝缘层，避免受到外界环境的损害。

另外，布线是电缆敷设的延伸环节，它关系到电力系统的运行效率和安全性。

在变电站内部，需要根据各种设备的布局和连接需求，合理设置电缆连接线路。

布线设计要考虑线路长度、电流负荷、电缆截面积等因素，确保线路的稳定性和可靠性。

此外，还要注意线路的防火防爆措施，保障设备和人员的安全。

总的来说，变电站的电缆敷设与布线是一个细致且复杂的工程，需要专业技术人员进行设计和施工。

只有严格按照规范要求进行操作，才能确保电力系统的正常运行和设备的安全使用。

电缆敷设与布线作为电力系统的重要组成部分，应该受到足够的重视和关注，以确保供电的安全稳定。

《变电站高压电缆敷设方案》一、项目背景随着电力需求的不断增长，为了确保电力系统的稳定运行，提高供电可靠性，本次项目旨在对某变电站进行高压电缆敷设。

该变电站承担着重要的电力输送任务，此次高压电缆敷设工程将进一步提升变电站的供电能力和安全性。

本次敷设的高压电缆将连接变电站内的主要电气设备，为周边地区提供稳定的电力供应。

工程的顺利实施对于满足地区经济发展和居民生活用电需求具有重要意义。

二、施工步骤1. 施工准备（1）技术准备- 熟悉施工图纸和相关技术规范，明确电缆敷设的路径、长度、规格等要求。

- 编制施工方案，进行技术交底，确保施工人员了解施工工艺和质量要求。

（2）材料准备- 根据设计要求，采购符合国家标准的高压电缆、电缆支架、电缆夹具等材料。

- 对采购的材料进行检验，确保其质量合格，具备相应的产品合格证和检测报告。

（3）现场准备- 清理施工现场，确保施工通道畅通无阻。

- 确定电缆敷设的起点和终点，设置好电缆盘的放置位置和牵引设备的安装位置。

2. 电缆敷设（1）电缆盘的架设- 将电缆盘放置在专用的电缆支架上，确保电缆盘转动灵活。

- 安装电缆牵引设备，如卷扬机或牵引机，确保其性能可靠。

（2）电缆敷设方式选择- 根据施工现场的实际情况，选择合适的电缆敷设方式，如直埋敷设、电缆沟敷设、桥架敷设等。

- 对于直埋敷设，应先开挖电缆沟，确保沟底平整，无石块等硬物。

- 对于电缆沟敷设，应安装好电缆支架，确保电缆排列整齐。

- 对于桥架敷设，应安装好桥架，确保桥架牢固可靠。

（3）电缆牵引- 将电缆的一端固定在牵引设备上，缓慢启动牵引设备，开始电缆敷设。

- 在电缆敷设过程中，应安排专人负责指挥和监护，确保电缆敷设的速度均匀、方向正确。

- 遇到转弯处或障碍物时，应采取相应的措施，如增加滑轮、调整牵引方向等，确保电缆顺利通过。

（4）电缆固定- 电缆敷设到位后，应及时进行固定。

对于直埋敷设，应采用电缆夹具或混凝土固定块进行固定；对于电缆沟敷设，应采用电缆支架上的夹具进行固定；对于桥架敷设，应采用桥架上的夹具进行固定。
