新平法识图与钢筋计算与第一章平法识图与钢筋计算大体知识第一节平法基础知识一、什么是平法平法是指混凝土结构施工图平面整体表示方式,确实是将构件的结构尺寸、标高、构造、配筋等信息,依照平面整体表示方式制图规那么,直接表达在各类构件的结构平面布置图上,再与标准构造图相配合,即组成一套完整、简练、明了的结构施工图。
混凝土结构施工图平面整体表示方式是我国结构施工图设计方式的重大创新。
混凝土结构施工图平面整体表示方式是1995年由山东大学陈青来教授提出和创编的,并通过了建设部科技功效鉴定。
被国家科委列为《“九五”国家级科技功效重点推行打算》项目,也是国家重点推行的科技功效。
由中国建筑标准设计研究院编制的《混凝土结构施工图平面整体表示方式制图规那么与构造详图》系列图集(即G101平法图集)是国家建设标准设计图集,2003年开始平法在全国推行应用于结构设计、施工、监理等各个领域。
混凝土结构施工图平面整体表示方式简称“平法”。
二、平法的特点我国的建筑结构施工图设计经历了三个时期:第一个时期是建国初期至90年代末的详图法(又称配筋图);第二个时期是80年代初期至90年代初在我国东南沿海开放城市应用的梁表法;第三个时期就是从90年代至今普及的平法。
平法有以下特点:一、平法采纳标准化的设计制图规那么,表达数字化、符号化,单张图纸的信息量大且集中;二、构件分类明确,层次清楚,表达准确,设计速度快,效率成倍提高;3、平法使设计者易把握全局,易进行平稳调整,易修改,易校审,改图可不连累其它构件,易操纵设计质量;4、平法大幅度降低设计本钱,与传统方式相较图纸量减少70%左右,综合设计工日减少三分之二以上;五、平法施工图更便于施工治理,传统施工图在施工中逐层验收梁等构件的钢筋时需反复查阅大宗图纸,此刻只要一张图就包括了一层梁等构件的全数数据,很受施工和监理人员欢迎。
平法施工图的表达方式,要紧有平面注写方式、列表注写方式和截面注写方式三种。

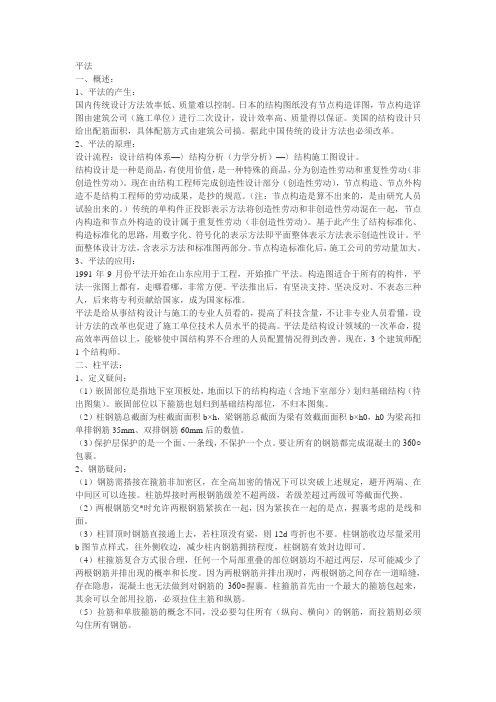

平法一、概述：1、平法的产生：国内传统设计方法效率低、质量难以控制。
日本的结构图纸没有节点构造详图，节点构造详图由建筑公司（施工单位）进行二次设计，设计效率高、质量得以保证。
美国的结构设计只给出配筋面积，具体配筋方式由建筑公司搞。
据此中国传统的设计方法也必须改革。
2、平法的原理：设计流程：设计结构体系—〉结构分析（力学分析）—〉结构施工图设计。
结构设计是一种是商品，有使用价值，是一种特殊的商品，分为创造性劳动和重复性劳动（非创造性劳动）。
现在由结构工程师完成创造性设计部分（创造性劳动），节点构造、节点外构造不是结构工程师的劳动成果，是抄的规范。
（注：节点构造是算不出来的，是由研究人员试验出来的。
）传统的单构件正投影表示方法将创造性劳动和非创造性劳动混在一起，节点内构造和节点外构造的设计属于重复性劳动（非创造性劳动）。
基于此产生了结构标准化、构造标准化的思路，用数字化、符号化的表示方法即平面整体表示方法表示创造性设计。
平面整体设计方法，含表示方法和标准图两部分。
节点构造标准化后，施工公司的劳动量加大。
3、平法的应用：1991年9月份平法开始在山东应用于工程，开始推广平法。
构造图适合于所有的构件，平法一张图上都有，走哪看哪，非常方便。
平法推出后，有坚决支持、坚决反对、不表态三种人，后来将专利贡献给国家，成为国家标准。
平法是给从事结构设计与施工的专业人员看的，提高了科技含量，不让非专业人员看懂，设计方法的改革也促进了施工单位技术人员水平的提高。
平法是结构设计领域的一次革命，提高效率两倍以上，能够使中国结构界不合理的人员配置情况得到改善。
现在，3个建筑师配1个结构师。
二、柱平法：1、定义疑问：（1）嵌固部位是指地下室顶板处，地面以下的结构构造（含地下室部分）划归基础结构（待出图集）。
嵌固部位以下箍筋也划归到基础结构部位，不归本图集。
（2）柱钢筋总截面为柱截面面积b×h，梁钢筋总截面为梁有效截面面积b×h0，h0为梁高扣单排钢筋35mm、双排钢筋60mm后的数值。
山西神剑建设监理有限公司监理工程师培训教材之七平法技术应用讲解张红武平法技术应用讲解第一章概述一、“平法”概念“平法”是指“建筑结构平面整体设计方法”的简称。
平面整体设计方法，概括来讲，是把结构构件的尺寸和配筋，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。
二、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：结构设计总说明、基础及地下结构、柱墙结构、梁结构、楼板及楼梯结构，各子系统有明确的层次性、关联性、功能性和相对完整性和功能性。
1.层次性：设计总说明基础及地下结构柱、墙梁楼板与楼梯，均为完整的子系统。
2.关联性：结构设计总说明与基础、柱、剪力墙、梁、楼板及楼梯关联；柱、墙以基础及地下结构为支座柱、墙与基础及地下结构为关联；梁以柱（墙）为支座梁与柱（墙）关联；楼板及楼梯以梁、墙为支座楼板及楼梯与梁、墙关联。
3.相对完整性：基础及地下结构自成体系，柱及墙自成体系，梁自成体系，板与楼梯自成体系。
4．功能性：（1）结构设计总说明——属于整个结构的纲领性文件，其功能是对结构进行整体介绍，并对各个部分作出相关规定的通用规定；（2）基础及地下结构平法施工图——其功能为表达全部基础构件的设计要素及构造，以及关联表达其所支承的柱或剪力墙的定位；（3）柱及剪力墙结构平法施工图——其功能为表达全部柱及剪力墙构件的设计要素及构造，以及关联表达其所支承的梁或板的定位；（4）梁结构平法施工图——其功能为表达全部梁构件的设计要素及构造，以及关联表达其所支承的楼板与楼梯的定位；（5）楼板与楼梯结构平法施工图——其功能为表达自身的设计要素及构造。
三、“平法”应用原理1.将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分。
两部分为对应互补关系，合并构成完整的结构设计；2.设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分；3.重复性设计内容部分：主要是节点构造和杆件构造以“广义标准化”方式编制成国家建筑标准构造设计。
山西神剑建设监理有限公司监理工程师培训教材之七平法技术应用讲解张红武平法技术应用讲解第一章概述一、“平法”概念“平法”是指“建筑结构平面整体设计方法”的简称。
平面整体设计方法，概括来讲，是把结构构件的尺寸和配筋，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。
二、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：结构设计总说明、基础及地下结构、柱墙结构、梁结构、楼板及楼梯结构，各子系统有明确的层次性、关联性、功能性和相对完整性和功能性。
1.层次性：设计总说明基础及地下结构柱、墙梁楼梯，均为完整的子系统。
2.关联性：结构设计总说明与基础、柱、剪力墙、梁、楼板及楼梯关联；柱、墙以基础及地下结构为支座柱、墙与基础及地下结构为关联；梁以柱（墙）为支座梁与柱（墙）关联；楼板及楼梯以梁、墙为支座楼板及楼梯与梁、墙关联。
3.相对完整性：基础及地下结构自成体系，柱及墙自成体系，梁自成体系，板与楼梯自成体系。
4．功能性：（1）结构设计总说明——属于整个结构的纲领性文件，其功能是对结构进行整体介绍，并对各个部分作出相关规定的通用规定；（2）基础及地下结构平法施工图——其功能为表达全部基础构件的设计要素及构造，以及关联表达其所支承的柱或剪力墙的定位；（3）柱及剪力墙结构平法施工图——其功能为表达全部柱及剪力墙构件的设计要素及构造，以及关联表达其所支承的梁或板的定位；（4）梁结构平法施工图——其功能为表达全部梁构件的设计要素及构造，以及关联表达其所支承的楼板与楼梯的定位；（5）楼板与楼梯结构平法施工图——其功能为表达自身的设计要素及构造。
三、“平法”应用原理1.将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分。
两部分为对应互补关系，合并构成完整的结构设计；2.设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分；3.重复性设计内容部分：主要是节点构造和杆件构造以“广义标准化”方式编制成国家建筑标准构造设计。
