【CN209817062U】一种适用于重荷载行车环境的排水沟盖板【专利】

专利名称：一种溢水沟盖板
专利类型：实用新型专利
发明人：何镔,俞赵君,冯国强,曹桂芬,章永年申请号：CN202021080291.7
申请日：20200612
公开号：CN212715276U
公开日：
20210316
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种溢水沟盖板，括踩踏板，所述踩踏板的底部固定安装有第一连接杆和第二连接杆，所述第一连接杆和第二连接杆的两端均设有拼接机构，所述拼接机构通过T形拼接槽和T形拼接块组成，所述踩踏板的顶端设有防晃动机构，所述防晃动机构包括有防晃动推柱、弹簧槽和推进弹簧，所述踩踏板的底部固定安装有支撑条，所述支撑条的底部固定安装有固定座，所述固定座的底部固定安装有隔震垫，所述T形拼接槽开设在第二连接杆的一端上表面。

本实用新型所述的一种溢水沟盖板，能够方便拼接，并且拼接后的稳定性更高，其次能够避免溢水沟盖板在溢水沟内晃动，进一步提高稳定性，实用性更高。

申请人：浙江金泰泳池环保设备有限公司
地址：312300 浙江省绍兴市上虞区百官街道财富路19号
国籍：CN
代理机构：杭州云睿专利代理事务所(普通合伙)
代理人：杨淑芳
更多信息请下载全文后查看。

专利名称：排水沟用沟盖板专利类型：实用新型专利
发明人：金玉明
申请号：CN201921327067.0申请日：20190815
公开号：CN210767156U
公开日：
20200616
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种排水沟用沟盖板，沟盖板本体包括底板和形状呈U型的凸台，所述底板上开设有用于排水的排水槽，排水槽的上方设有凸台，凸台的顶板上开设有用于排水、阻挡杂物的漏孔组合，底板上铺设有基材，基材的顶面齐平或高于凸台的顶面，使用方便，强度高，且提高了抗压性能，使用寿命长，并且透水性能好，水和小颗粒可以通过，直径大于孔径就不能通过无法进入下水道，隔离有害生物，提高安全系数、环境质量以及人体舒适度，摩擦性能和安全性能好，降低投资成本。

申请人：常州市明丽智能科技有限公司
地址：213000 江苏省常州市新北区龙城大道2588号
国籍：CN
代理机构：常州知融专利代理事务所(普通合伙)
代理人：路接洲
更多信息请下载全文后查看。

专利名称：一种排水沟盖板专利类型：实用新型专利
发明人：祝昌人,陈瑞华
申请号：CN201220357995.3申请日：20120717
公开号：CN202730942U
公开日：
20130213
专利内容由知识产权出版社提供
摘要：本实用新型提出一种排水沟盖板，包括有盖板本体，盖板本体的底面置于排水沟上，盖板本体的上表面具有供水暂时储存的缓流槽，路面上的水可聚集在该缓流槽中。

盖板本体两端具有缺口，多个盖板本体首尾相接时，相邻缺口互相扣接形成泄流孔，缓流槽中的积水从该泄流孔中流入排水沟。

缓流槽位于盖板本体的中部，沿盖板本体的轴向设置，多个盖板本体首尾相接时，缓流槽连接成为排水流道。

盖板本体两侧具有凸棱，缓流槽位于凸棱之间，凸棱防止缓流槽中的水溢出。

凸棱的上表面与路面齐平。

缓流槽底部为平面，凸棱与缓流槽的接合处具有倾斜面。

该排水沟盖板在其上表面设置了缓流槽，路面的水进入缓流槽中之后再从泄流孔流入排水沟，有利于减少路面积水。

申请人：浙江元成园林集团有限公司
地址：310000 浙江省杭州市江干区采荷嘉业大厦5号楼5楼501室
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201811467051.X(22)申请日 2018.12.03(71)申请人 中铁大桥局集团第八工程有限公司地址 400707 重庆市北碚区蔡家岗镇凤栖路8号(72)发明人 李兰祖　伍艺　侯志强　陈华锋　向万龙　滕战松　蒋冬　刘平　(74)专利代理机构 武汉智权专利代理事务所(特殊普通合伙) 42225代理人 张凯(51)Int.Cl.B66C 1/22(2006.01)B66C 17/04(2006.01)B66C 17/12(2006.01)(54)发明名称一种预制水沟盖板起吊装置(57)摘要本发明公开了一种预制水沟盖板起吊装置，涉及混凝土预制构件起吊及转运领域，该装置包括起吊支架和起吊组件，所述起吊支架用于盖板的转运，所述起吊组件包括起吊杆、驱动件和吊具组件，所述起吊杆架设于所述起吊支架上，所述吊具组件通过所述驱动件与起吊杆相连，所述吊具组件包括第一吊具和第二吊具，所述第一吊具和第二吊具择一可拆卸地挂持于所述驱动件上，所述第一吊具用于所述盖板凝固后的起吊，所述第二吊具用于所述盖板未凝固时的起吊。

本发明提供了一种预制水沟盖板起吊装置，解决了未凝固水沟盖板的吊装以及养护完成后装车的问题，对预制盖板的质量和工作效率都有很大的提高。

权利要求书1页 说明书3页 附图2页CN 109335956 A 2019.02.15C N 109335956A1.一种预制水沟盖板起吊装置，其特征在于，其包括：起吊支架(1)，其用于盖板的转运；起吊组件(2)，其包括起吊杆(20)、驱动件(23)和吊具组件，所述起吊杆(20)架设于所述起吊支架(1)上，所述吊具组件通过所述驱动件(23)与起吊杆(20)相连，所述吊具组件包括第一吊具(21)和第二吊具(22)，所述第一吊具(21)和第二吊具(22)择一可拆卸地挂持于所述驱动件(23)上，所述第一吊具(21)用于所述盖板凝固后的起吊，所述第二吊具(22)用于所述盖板未凝固时的起吊。

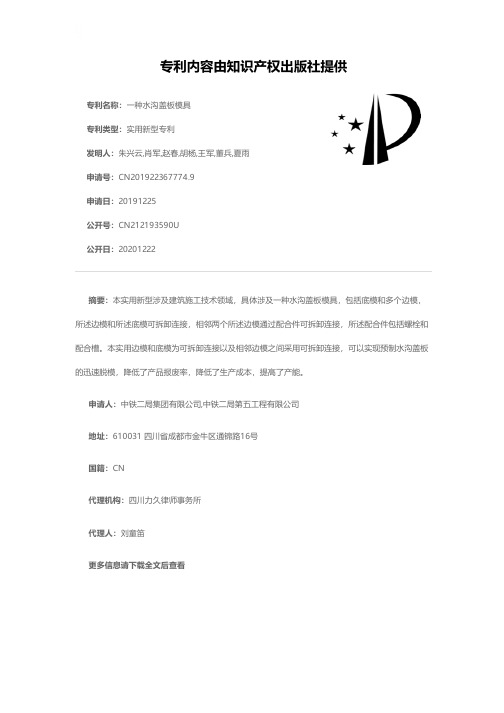

专利名称：一种水沟盖板模具
专利类型：实用新型专利
发明人：朱兴云,肖军,赵春,胡杨,王军,董兵,夏雨申请号：CN201922367774.9
申请日：20191225
公开号：CN212193590U
公开日：
20201222
专利内容由知识产权出版社提供
摘要：本实用新型涉及建筑施工技术领域，具体涉及一种水沟盖板模具，包括底模和多个边模，所述边模和所述底模可拆卸连接，相邻两个所述边模通过配合件可拆卸连接，所述配合件包括螺栓和配合槽。

本实用边模和底模为可拆卸连接以及相邻边模之间采用可拆卸连接，可以实现预制水沟盖板的迅速脱模，降低了产品报废率，降低了生产成本，提高了产能。

申请人：中铁二局集团有限公司,中铁二局第五工程有限公司
地址：610031 四川省成都市金牛区通锦路16号
国籍：CN
代理机构：四川力久律师事务所
代理人：刘童笛
更多信息请下载全文后查看。

专利名称：一种截流沟盖板
专利类型：实用新型专利
发明人：田为哲
申请号：CN200720077482.6申请日：20071227
公开号：CN201141156Y
公开日：
20081029
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种截流沟盖板，其特征在于：盖板体呈拱形，盖板体拱形表面设有凹凸防滑花纹，盖板体表面嵌设有反光条或反光猫眼，盖板体的两侧设有固定边框。

使用时本实用新型公开了在地下停车库机动车通道中根据通道宽度尺寸(即雨水截流沟长度)采用数块盖板组合用螺栓固定于截流沟上。

拱形隆起的盖板提示并限制进库车辆的行驶速度。

盖板迎通道进口方向半拱为箅式进水口，另半拱为封闭式。

型钢骨架(橡胶、塑胶包覆)或铸钢骨架(无包覆)强度及变形满足车辆碾压要求。

盖板表面的凹凸防滑花纹避免车轮在盖板顶面打滑。

盖板体表面嵌设有反光条或反光猫眼用于夜间或阴暗环境下提示驾驶员注意。

申请人：上海市政工程设计研究总院
地址：200092 上海市中山北二路901号
国籍：CN
代理机构：上海世贸专利代理有限责任公司
代理人：李浩东
更多信息请下载全文后查看。

专利名称：一种防水盖板
专利类型：实用新型专利
发明人：孟元龙,彭春强
申请号：CN201120210107.0申请日：20110621
公开号：CN202139875U
公开日：
20120208
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种防水盖板，其特征在于：预留洞口周围设置混凝土上翻口，混凝土上翻口设有滚轮轨道，滚轮轨道上设置有可移动的盖板。

使用时，在预留洞口四周设置混凝土上翻口，翻口上方安装滚轮轨道，最后将盖板搁置与轨道上，沿滚轮滚动方向实现盖板移动；同时，盖板顶部采用透光钢化玻璃覆盖，既防雨又可以让光线通过。

本实用新型运用在全地下排水泵房上，该防水盖板具有遮风挡雨、防渗、采光等作用，同时该盖板还具有自重轻、外形美观等特点，具有良好的技术、经济效益，应用前景广阔。

申请人：上海市政工程设计研究总院(集团)有限公司
地址：200092 上海市杨浦区中山北二路901号
国籍：CN
代理机构：上海世贸专利代理有限责任公司
代理人：李浩东
更多信息请下载全文后查看。

专利名称：一种市政工程用的排水沟结构专利类型：发明专利
发明人：程恭正
申请号：CN201810783568.3
申请日：20180717
公开号：CN109024847A
公开日：
20181218
专利内容由知识产权出版社提供
摘要：本发明公开了一种市政工程用的排水沟结构，包括排水沟主体，排水沟主体中间竖直设置有井室，井室嵌设在道路基层内，道路基层顶部与路面连接，路面上对称设有倾斜面，倾斜面之间水平固定有盖板支座，盖板支座一端与倾斜面底端之间竖直设置有泥沙过滤网，盖板支座另一端固定有卡柱，卡柱底端横置有树叶过滤网，树叶过滤网正上方对应有不锈金属盖板，不锈金属盖板底部对称开设有与卡柱对应的限位槽；本发明通过设置的不锈金属盖板和井室，井室内壁为轻质金属板材，其顶部端口利用不锈金属盖板扣合，取代传统的砂浆混凝土砌筑，避免排水沟易冻裂，内壁毛糙的现象，使用寿命长。

申请人：芜湖芬特勘测服务有限公司
地址：241000 安徽省芜湖市经济技术开发区万春新苑蓝领公寓G2#楼201室(众创空间C13)国籍：CN
代理机构：上海精晟知识产权代理有限公司
代理人：冯子玲
更多信息请下载全文后查看。

专利名称：一种水利工程用排水盖板
专利类型：实用新型专利
发明人：蔡建鹏,刘森充,靳晓栋,杜超,庞仕元,马峰,付信庭申请号：CN202122955686.8
申请日：20211129
公开号：CN216689680U
公开日：
20220607
专利内容由知识产权出版社提供
摘要：一种水利工程用的排水盖板，其包括：排水盖板主体以及过滤网，排水盖板主体的排水盖板边框放置在排水沟上侧部的排水盖板槽中；排水盖板主体包括若干个“Y”型槽；“Y”型槽为长条状结构，其横截面为“Y”型；“Y”型槽平行设置，每个“Y”型槽的两端与所述排水盖板边框连接；每个“Y”型槽上设置有若干第一排水孔；每相邻两个“Y”型槽之间形成第二排水孔；过滤网设置在排水沟内部的过滤网槽上。

本实用新型的一种水利工程用的排水盖板结构简单，重量较轻。

在“Y”型槽的下方设置了加强筋，加强了排水盖板的强度，增加了排水盖板的使用寿命；过滤网的设置使得杂物不会落入排水沟的底部，即不会使其影响排水的效率。

申请人：国网新源控股有限公司回龙分公司
地址：473005 河南省南阳市卧龙区南阳市高新路东段
国籍：CN
代理机构：北京智绘未来专利代理事务所(普通合伙)
更多信息请下载全文后查看。
