定向钻穿越的计算方法咱先说说定向钻穿越长度的计算。
这个长度可不是随随便便估摸的哦。
通常呢，要根据穿越的起点和终点在地面上的位置，然后考虑地下的地质情况等因素。
要是地质比较复杂，可能就不能简单地两点一线来算长度啦。
比如说遇到岩石层或者软土层交替的情况，钻杆可能得弯弯绕绕的，这个时候就要把这些弯曲的部分也考虑进去。
就像你在迷宫里走，不能只看入口和出口的直线距离，得把那些弯弯的路都算上才行呢。
再来说说钻孔直径的计算。
这得看你要穿过去的管道直径大小。
一般来说，钻孔直径要比管道直径大一些，就像给管道穿衣服得留点儿余量一样。
如果管道直径是50厘米，那钻孔直径可能就得60厘米或者更大点儿。
为啥呢？因为要给管道周围留出空间来填充一些保护材料呀，像膨润土之类的，这样可以保护管道，防止它被周围的土壤挤压变形。
还有就是拉力的计算。
这个拉力计算可重要啦。
它跟很多因素有关呢。
比如说管道的重量、钻孔的长度、还有地下的摩擦力。
如果管道很重，钻孔又长，那需要的拉力肯定就大。
这就好比你拉一个小推车，车上东西多，路又远，你就得使更大的劲儿。
在计算拉力的时候，要考虑到管道和土壤之间的摩擦系数。
不同的土壤类型，摩擦系数不一样哦。
像沙子的摩擦系数就和黏土的不一样。
要是算错了拉力，可能就会出现拉不动管道，或者在拉的过程中把管道拉坏了的情况，那就糟糕啦。
另外，关于穿越的入土角和出土角的计算也不能马虎。
这两个角度要根据具体的工程要求和地质条件来确定。
如果入土角太大或者太小，可能会影响钻孔的轨迹。
就像你扔一个球，扔的角度不对，球就飞不到你想要的地方去。
一般来说，入土角和出土角在一定的范围内比较合适，这个范围可能是8度到20度左右，不过具体还得看实际情况。
水平定向钻孔6米计算水平定向钻孔（Horizontal Directional Drilling，简称HDD）是一种在水平方向进行钻孔的技术，常用于越过障碍物、河流、道路等地方进行地下管道敷设。
水平定向钻孔的原理是利用钻杆传递扭矩和推力，将钻头沿着预定的轴线进行水平钻探。
首先，需要进行穿越的地点附近进行现场勘测，包括勘测障碍物位置、地下管道情况、地质构造等。
根据勘测结果，设计师制定出适合穿越的水平线路，并确定钻孔点和出口点位置。
进行水平定向钻孔时，首先需要进行钻孔试验，确定地层情况和障碍物的存在。
钻孔试验是通过钻探取样，检测地层岩土，确定钻孔穿越难度，以及需要采取的钻头类型和钻杆材料。
在开始正式钻孔前，需要进行孔前准备工作，包括钻孔点的标定、钻机的安装和定位，以及管道连接和布置等工作。
钻孔点的标定需要根据设计要求和勘测结果进行准确定位，保证钻孔的准确性和安全性。
钻机的安装和定位是保证钻探操作顺利进行的前提，需要参考钻机的使用说明书和施工方案进行操作。
管道连接和布置是为了将钻井液输送到钻孔点，以冷却钻头、润滑钻杆，并将钻屑带离孔口，确保钻孔的连续进行。
正式开始钻孔时，需要根据设计要求和钻机的性能参数进行操作。
一般来说，钻孔包括进出口两个阶段：进口阶段主要是进行钻孔，钻头由孔口进入地下，直到到达预定的目标位置；出口阶段则是将钻头从目标位置推出地下，直到达到出口点。
在整个钻孔过程中，需要不断监测和调整钻探参数，保证钻孔的准确性和安全性。
监测包括孔内孔外的地质情况、钻孔机械性能和钻孔液性能等。
通过监测结果，及时调整和修正钻探参数，保证钻孔的连续和稳定进行。
完成钻孔后，需要进行孔后工作，主要包括清洗钻孔和焊接管道两个阶段。
清洗钻孔是为了清除孔内的泥浆、碎屑等杂质，以便后续的管道敷设工作。
焊接管道是将预先准备好的钢管焊接成一体，然后将其推入地下至敷设位置，完成地下管道的布置。
水平定向钻孔技术的应用广泛，不仅可以用于水电、煤矿等行业的地下管道敷设，也可以用于城市建设、环境工程等领域的隧道、地下综合管廊等工程。
水平定向钻施工作业中的有关计算2007年02月12日来源：中国水协设备网[摘要]：本文结合实际施工实例，详细，全面，列举了水平定向钻施工作业中的有关计算，为施工的顺利完成提供了数据保障。
对于工程施工有重要的指导意义。
[关键词]：水平定向钻钻径轨迹计算随着全国市政建设的高速发展，市政公用设施——城市地下管线的修复更换，安装完善工作也得以高速发展。
随着人们环境意识的增强，无开挖，无污染，高速高效施工方法——水平定向钻顶管敷管法已在全国范围高速发展，水平定向钻施工企业也在全国迅速膨胀，水平定向钻施工技术，实际操作经验也逐渐提高。
为适应这样趋势，本文汇总了水平定向钻施工作业中的相关计算，与施工作业者讨论。

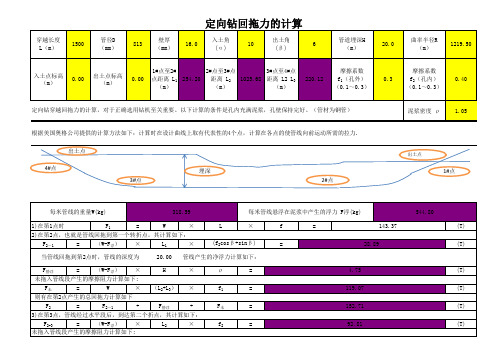

1 管重及回拖力计算（1）．管子重量计算：计算管子重量时，查找各种材料手册比较方便。
也可用以下公式进行计算；Q= π ( DW- S ) S γ / 1000对于钢管则用下式计算重量：Q= S ( DW - S )式中 Q——管子重量, ㎏/mDW——管子外径， mmS -——管子壁厚，mmγ-——管子材质密度，t/m3 ，如钢取，铸铁取（2）．所需回拖力计算：回拖产品管线所需回拖力也就是管壁和孔壁之间摩擦力w，其由下式计算； w = [ 2 p (1 + ka) + p0 ] f L式中：w——管壁和孔壁之间摩擦力，KNp——土对每米管道压力, KN/mka——主动土压力系数，一般取p0——每米管道重量 , KN/mf——管壁和孔壁之间摩擦系数 , 02~L——管道长度，m由上式可知，摩擦力主要取决于土对管道压力p和摩擦系数f的大小。
土对管道压力主要与土层的性质和导向孔的曲率有关。
沙土的粘聚力小，对管道的压力大，p一般按所敷管线直径1~2倍高度土质量计算；粘性土的粘聚力大，对管道压力小，p一般按所敷管线直径~1倍高度土质量计算。
导向孔的曲率半径R对p影响也较大，但当R﹥1200D（D为管线直径）时，可以不考虑其影响。
水平定向钻孔6米计算（原创实用版）目录1.水平定向钻孔的基本概念2.水平定向钻孔的计算方法3.6 米水平定向钻孔的具体计算过程4.注意事项和结论正文一、水平定向钻孔的基本概念水平定向钻孔是一种在地下进行的非开挖施工技术，它通过钻孔的方式在地下形成管道或通道，以实现各种工程目标，如给排水、天然气输送等。
这种技术具有施工速度快、对环境影响小、工程质量高等优点，因此在我国得到了广泛的应用。
二、水平定向钻孔的计算方法在实际操作中，水平定向钻孔的计算主要包括钻孔长度、钻孔直径、钻孔的倾斜角度等参数。
其中，钻孔长度的计算是最基本的，它直接影响到工程的施工效果和工程成本。
三、6 米水平定向钻孔的具体计算过程假设我们要进行一次 6 米长的水平定向钻孔，那么我们需要首先确定钻孔的直径。
一般来说，钻孔的直径会根据工程的需要和钻孔的长度进行选择，如果钻孔长度较长，那么钻孔的直径通常会较大。
在此，我们假设钻孔直径为 0.3 米。
然后，我们需要计算钻孔的倾斜角度。
倾斜角度的选择主要取决于工程的地质条件和施工要求。
一般来说，倾斜角度越大，钻孔的难度就越大，但同时也能提高钻孔的稳定性。
在此，我们假设倾斜角度为 15 度。
根据上述参数，我们就可以利用三角函数等数学知识，计算出钻孔的实际长度和钻头的位置等信息。
四、注意事项和结论在进行水平定向钻孔时，我们需要注意地质条件、钻孔的稳定性、钻孔的直径和长度等因素，以确保施工的安全和效果。
同时，我们也需要根据实际情况，灵活调整钻孔的参数，以达到最佳的施工效果。
总的来说，6 米水平定向钻孔的计算是一个复杂的过程，需要综合考虑多种因素。
水平定向钻施工作业中的有关计算2007年02月12日来源：中国水协设备网[摘要]：本文结合实际施工实例，详细，全面，列举了水平定向钻施工作业中的有关计算，为施工的顺利完成提供了数据保障。
对于工程施工有重要的指导意义。
[关键词]：水平定向钻钻径轨迹计算随着全国市政建设的高速发展，市政公用设施——城市地下管线的修复更换，安装完善工作也得以高速发展。
随着人们环境意识的增强，无开挖，无污染，高速高效施工方法——水平定向钻顶管敷管法已在全国范围高速发展，水平定向钻施工企业也在全国迅速膨胀，水平定向钻施工技术，实际操作经验也逐渐提高。
为适应这样趋势，本文汇总了水平定向钻施工作业中的相关计算，与施工作业者讨论。
1 管重及回拖力计算（1）．管子重量计算：计算管子重量时，查找各种材料手册比较方便。
也可用以下公式进行计算；Q= π ( DW- S ) S γ / 1000对于钢管则用下式计算重量：Q= 0.02466 S ( DW - S )式中Q——管子重量, ㎏/mDW——管子外径，mmS ——管子壁厚，mmγ——管子材质密度，t/m3 ，如钢取7.85，铸铁取7.2（2）．所需回拖力计算：回拖产品管线所需回拖力也就是管壁和孔壁之间摩擦力w，其由下式计算；w = [ 2 p (1 + ka) + p0 ] f L式中：w——管壁和孔壁之间摩擦力，KNp——土对每米管道压力, KN/mka——主动土压力系数，一般取0.3p0——每米管道重量, KN/mf——管壁和孔壁之间摩擦系数, 02~0.6L——管道长度，m由上式可知，摩擦力主要取决于土对管道压力p和摩擦系数f的大小。
土对管道压力主要与土层的性质和导向孔的曲率有关。
沙土的粘聚力小，对管道的压力大，p一般按所敷管线直径1~2倍高度土质量计算；粘性土的粘聚力大，对管道压力小，p一般按所敷管线直径0.5~1倍高度土质量计算。
导向孔的曲率半径R对p影响也较大，但当R﹥1200D（D为管线直径）时，可以不考虑其影响。
水平定向钻泥浆量计算
水平定向钻泥浆量的计算需要考虑多种因素，以下是一个简单的计算示例：
假设建设方需在低塑性、中等硬质黏土中安装一根16英寸的水管，承包商使用的是钻杆长度为15英尺/每根，钻杆直径为英寸的钻机进行施工，泥浆泵的额定排量为150加仑/分钟。
首先，根据井筒体积公式$V=D^2\times L\div25$，计算出井筒体积。
其中，$D$为钻孔直径，$L$为钻杆长度。
假设钻孔直径为24英寸，则井筒体积为$23$加仑/英尺。
然后，根据流量因素公式$f=3$，计算出所需的泥浆体积流量为$69$加仑/英尺。
最后，计算每根钻杆所需的泥浆体积流量为$1035$加仑/每根钻杆。
根据厂商设备出厂的泥浆泵的额定排量是以海平面高度水的泵送量为基础（水的马氏漏斗黏度为26秒/夸脱），黏度每增加1秒/夸脱，相应的以制造商标定的额定排量为基础减小1%，也就是泥浆泵效率下降1%。
计算出泥浆黏度增加对泥浆泵效率的影响，即$50$秒/夸脱-26秒/夸脱=24秒/夸脱，泥浆泵的泵送效率为$100%-24\%=76\%$。
因此，在将16英寸导向孔一次性扩孔到24英寸时，扩孔速度必须以分钟/每根钻杆的速度进行或者更低的速度进行，才能保证在泥浆泵额定排量范围内井孔内泥浆量达到足够。
水平定向钻孔6米计算摘要：一、水平定向钻孔简介1.定义与原理2.应用领域二、6 米水平定向钻孔计算1.钻孔深度选择2.钻孔相关参数计算3.计算结果分析三、影响钻孔效果的因素1.地质条件2.钻孔设备3.钻孔操作技术四、水平定向钻孔在我国的发展1.发展历程2.现状与趋势3.前景展望正文：一、水平定向钻孔简介水平定向钻孔是一种先进的钻孔技术，通过特定的钻具组合，实现地下水平或倾斜方向的钻进。
这种技术广泛应用于水电站、地铁、公路、铁路、油气管线等工程的地下穿越。
二、6 米水平定向钻孔计算1.钻孔深度选择：根据工程需求，确定钻孔深度为6 米。
2.钻孔相关参数计算：- 钻孔直径：根据钻孔材料和地下条件，选择合适的钻孔直径，如1 米。
- 钻孔倾角：根据地下岩层走向，选择合适的钻孔倾角，如5°。
- 钻进速度：根据钻孔材料和设备性能，确定合适的钻进速度，如1 米/小时。
3.计算结果分析：通过以上参数计算，可得出6 米水平定向钻孔的具体参数。
三、影响钻孔效果的因素1.地质条件：地下岩层稳定性、岩性、裂隙发育程度等对钻孔效果具有重要影响。
2.钻孔设备：钻孔设备的性能、钻具组合的合理性等直接关系到钻孔的质量和效率。
3.钻孔操作技术：钻孔操作技术娴熟程度、施工方案的科学性等对钻孔效果有重要影响。
四、水平定向钻孔在我国的发展1.发展历程：我国水平定向钻孔技术自上世纪80 年代开始引进，经过不断研发和应用，已逐步形成了一套具有我国特色的钻孔技术。
2.现状与趋势：目前，我国水平定向钻孔技术在地铁、公路、铁路等工程的地下穿越中得到了广泛应用，技术水平已接近国际先进水平。
未来，随着国家基础设施建设的不断推进，水平定向钻孔技术将得到更广泛的应用。
水平定向钻施工作业中的有
关计算
-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

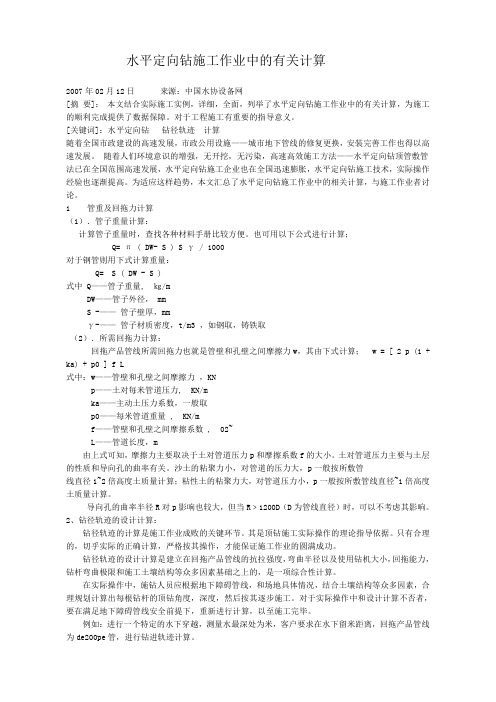

水平定向钻施工作业中的有关计算
