2018年中考物理动态电路非选择题专题练习卷

2108年中考物理真题归类汇编——“电表示数变化”考题荟萃（一）类型一：滑动变阻器与用电器串联1．（2018•滨州）如图所示的电路中，电源电压恒定不变，R1为定值电阻，闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，下列四个选项中，判断正确的是（）A．电流表、电压表的示数均变小B．电流表、电压表的示数均变大C．电流表示数变大、电压表示数变小D．电压表与电流表示数的比值变小2．（2018•凉山州）如图所示，闭合电路中的开关S，将滑动变阻器的滑片P向左移动时，两电表的读数变化情况是（）A．电压表读数变小，电流表读数变小B．电压表读数变大，电流表读数变小C．电压表读数变大，电流表读数变大D．电压表读数变小，电流表读数变大3．（2018•新疆）如图所示的电路中，电源电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，下列说法正确的是（）A．电压表示数变小，灯L变亮B．电压表示数变小，灯L变暗C．电压表示数变大，灯L变亮D．电压表示数变大，灯L变暗4．（2018•攀枝花）如图所示，电源电压不变，开关闭合，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A．电流表的示数变大，电压表V1的示数变小，V2的示数不变B．电流表的示数变大，电压表V1的示数变小，V2的示数变大C．电流表的示数变小，电压表V1的示数变大，V2的示数变小D．电流表的示数变大，电压表V1的示数不变，V2的示数变小5．（2018•自贡）如图所示的电路，电源电压保持不变，闭合开关S，当滑片P向左移动时，下列说法正确的是（）A．电流表示数变小B．电流表示数变大C．电压表示数变小D．电压表示数不变6．（2018•南充）在如图所示的电路中，电源电压保持不变，闭合开关S，向右移动滑动变阻器滑片P的过程中（）A．电压表V1示数不变，电压表V2示数变大B．电流表A示数变大C．电压表V2示数与电流表A示数的比值变小D．电压表V1示数与电流表A示数的比值不变7．（2018•广安）如图所示的电路，电源电压恒为4.5V，电流表的量程为0﹣0.6A，电压表的量程为0～3V，定值电阻阻值5Ω，滑动变阻器R的最大阻值50Ω，闭合开关S，移动滑片P的过程中，下列说法正确的是（）A．若滑片P向左移，电流表的示数变小B．电压表与电流表的比值不变C．滑动变阻器允许的调节范围是2.5Ω～50ΩD．电流表的变化范围是0.3A～0.6A8．（2018•安徽）如图所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全的前提下，向左移动滑动变阻器的滑片。

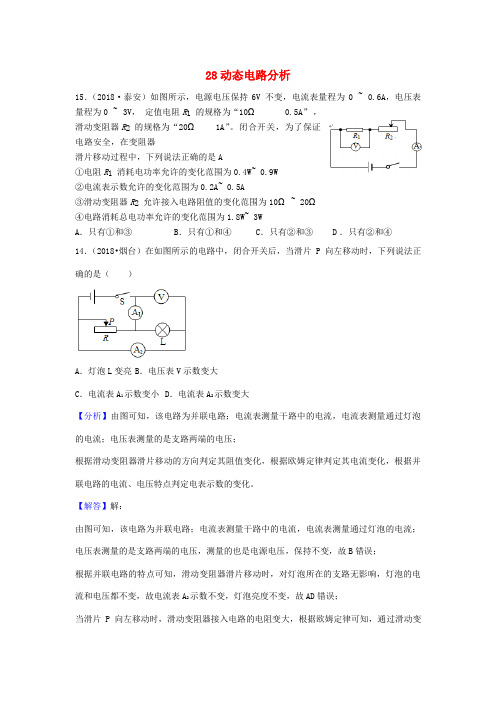

28动态电路分析15．（2018·泰安）如图所示，电源电压保持6V 不变，电流表量程为0 ~ 0.6A，电压表量程为0 ~ 3V，定值电阻R1 的规格为“10Ω0.5A”，滑动变阻器R2 的规格为“20Ω1A”。

闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是A①电阻R1 消耗电功率允许的变化范围为0.4W~ 0.9W②电流表示数允许的变化范围为0.2A~ 0.5A③滑动变阻器R2 允许接入电路阻值的变化范围为10Ω ~ 20Ω④电路消耗总电功率允许的变化范围为1.8W~ 3WA．只有①和③B．只有①和④C．只有②和③ D ．只有②和④14．（2018•烟台）在如图所示的电路中，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A．灯泡L变亮B．电压表V示数变大C．电流表A1示数变小D．电流表A2示数变大【分析】由图可知，该电路为并联电路；电流表测量干路中的电流，电流表测量通过灯泡的电流；电压表测量的是支路两端的电压；根据滑动变阻器滑片移动的方向判定其阻值变化，根据欧姆定律判定其电流变化，根据并联电路的电流、电压特点判定电表示数的变化。

【解答】解：由图可知，该电路为并联电路；电流表测量干路中的电流，电流表测量通过灯泡的电流；电压表测量的是支路两端的电压，测量的也是电源电压，保持不变，故B错误；根据并联电路的特点可知，滑动变阻器滑片移动时，对灯泡所在的支路无影响，灯泡的电流和电压都不变，故电流表A2示数不变，灯泡亮度不变，故AD错误；当滑片P向左移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；通过灯泡的电流不变，根据并联电路的电流关系可知，干路中的电流减小，即电流表A1示数变小，故C正确。

故选：C。

【点评】本题考查了滑动变阻器的应用原理和并联电路中电压、电流的特点，较为简单。

10．（2018•枣庄）在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数不变，电压表的示数不变D．电流表的示数变小，电压表的示数不变【分析】由电路图可知，灯泡与滑动变阻器并联，电流表A测L的电流，电压表测电源的电压。

中考物理《动态电路》专题训练（附带答案）类型一变阻器型动态电路1.如图所示的电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片向右滑动时，灯泡L1和L2的亮度的变化是（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变亮，L2的亮度不变2.在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片向右移动时，电表示数保持不变的是（）A．A1和V B．A和V C．只有V D．只有A13.如图所示的电路中，电源两端电压保持不变，R1为定值电阻。

开关S闭合后，在滑动变阻器R2的滑片P 向右移动的过程中，下列说法正确的是（）A．电压表V1的示数变大B．电流表A的示数变大C．电压表V2的示数变大D．电路消耗的总功率变大4.如图所示电路中电源电压不变，灯L标有“2.5V 1.25W”字样（假设灯丝电阻不变），电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器规格为“10Ω 1A”。

闭合开关S，移动变阻器的滑片，当灯泡正常发光时电压表的示数为2V。

在不损坏电路元件的情况下，下列说法中正确的是（）A．电源电压为4.5VB．该电路的最大功率是2.7WC．当电流表示数为0.4A时，滑动变阻器消耗的电功率为1WD．滑动变阻器允许连入电路的阻值范围为4～10Ω5.如图1所示电路，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U﹣I关系图象如图2所示，则下列判断正确的是（）A．图线甲是电阻R1的“U﹣I”关系图象B．滑动变阻器R2的最大阻值为49ΩC．电阻R1的最大功率为14.4WD．同一时刻，电阻R1的功率始终大于R2的功率6.如图，电源电压不变，滑动变阻器滑片P从最左端滑到最右端，电压表示数变化了4V，定值电阻R的电功率变化范围为1.6﹣3.6W，则滑片P在最左端时的电流与在最右端时的电流之比为，滑动变阻器的最大阻值为Ω。

7.如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光。

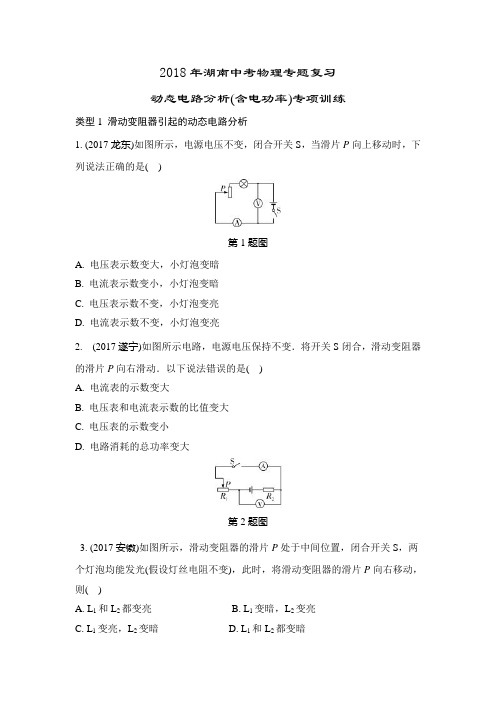

2018年湖南中考物理专题复习动态电路分析(含电功率)专项训练类型1滑动变阻器引起的动态电路分析1. (2017龙东)如图所示，电源电压不变，闭合开关S，当滑片P向上移动时，下列说法正确的是()第1题图A. 电压表示数变大，小灯泡变暗B. 电流表示数变小，小灯泡变暗C. 电压表示数不变，小灯泡变亮D. 电流表示数不变，小灯泡变亮2. (2017遂宁)如图所示电路，电源电压保持不变．将开关S闭合，滑动变阻器的滑片P向右滑动．以下说法错误的是()A. 电流表的示数变大B. 电压表和电流表示数的比值变大C. 电压表的示数变小D. 电路消耗的总功率变大第2题图3. (2017安徽)如图所示，滑动变阻器的滑片P处于中间位置，闭合开关S，两个灯泡均能发光(假设灯丝电阻不变)，此时，将滑动变阻器的滑片P向右移动，则()A. L1和L2都变亮B. L1变暗，L2变亮C. L1变亮，L2变暗D. L1和L2都变暗4. (2017自贡)如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片向左移动，在此过程中()第4题图A. 电流表示数变小B. 灯泡L亮度变亮C. 电压表示数变大D. 电路消耗的总功率变大5. (2017临沂)如图所示电路的电源电压保持不变，将滑动变阻器的滑片P从中点移向b端的过程中()第5题图A. 灯泡变暗B. 电压表示数变大C. 电流表示数变小D. 电路总功率变小6. (2017齐齐哈尔)如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，其中变小的是()第6题图A. 电压表的示数B. 电流表的示数C. 电压表与电流表的示数的比值D. 电压表与电流表的示数的乘积7. (2017南充)如图所示，电源电压恒为6 V，R1是定值电阻，A、B是滑动变阻器R2的两端．闭合开关，当滑片P在A端时，的示数为0.6 A；当滑片P移到B端时，的示数为0.2 A．则R1和滑动变阻器R2的最大阻值分别是()第7题图A. 10 Ω，15 ΩB. 10 Ω，20 ΩC. 10 Ω，30 ΩD. 30 Ω，10 Ω类型2开关引起的动态电路分析1. (2017黄石)如图所示，将一节干电池和三只均标有“1.5 V、0.5 W”的小灯泡接入电路，当开关S1闭合、S2断开时，三只灯泡均能发光．若将开关S1、S2均闭合，则()第1题图A. 只有灯泡L1熄灭B. 三只灯泡均熄灭C. 灯泡L2、L3熄灭，L1更明亮D. 灯泡L3熄灭，L1、L2均更明亮2. (2017福建)如图所示，闭合开关S1、S2，电路正常工作．现只将S2断开，则()第2题图A. 电流表示数减小，电压表示数不变B. 电流表示数增大，电压表示数不变C. 电流表示数减小，电压表示数减小D. 电流表示数增大，电压表示数增大3. (2014上海)在如图所示的电路中，电源电压保持不变，开关S1、S2均闭合．当开关S2由闭合到断开时，电路中()第3题图A. 电压表的示数变小B. 电流表的示数变大C. 电压表示数与电流表示数的比值变大D. 电压表示数与电流表示数乘积变大4. (2016长沙)如图，电源电压和灯的电阻保持不变，先闭合S1，灯L正常发光，电流表有示数，再进行下列操作后．判断正确的是()第4题图A. 同时闭合S1、S2，电流表示数变大，灯变亮B. 同时闭合S1、S3，电流表示数变大，灯的亮度不变C. 同时闭合S1、S3，电压表示数不变D. 断开S1，只闭合S2，电流表、电压表示数都变大5. (2017丽水)如图所示电路中，R1的阻值为4欧，当开关S1和S2都闭合时，电流表示数为3安；当只闭合S2时，电流表示数为2安．下列说法正确的是()第5题图A. 电源电压为6伏B. R2的阻值为1欧C. S1和S2都闭合时，R2消耗的功率为18瓦D. 只闭合S2时，电路消耗的总功率为24瓦6. (2017长沙模拟)如图所示，电源电压不变，R为定值电阻，L1上标有“8 V4 W”字样，L2的额定电压模糊不清，额定功率为6 W．当开关S接a端时，L1恰好正常发光，电路的总功率为P1，当开关S接b端时，L2两端电压为9.6 V，电路的总功率为P2.已知P1∶P2＝5∶4(忽略温度变化对灯丝电阻的影响)，下列说法错误的是()第6题图A. 电源电压为16 VB. 灯泡L2的额定电压为12 VC. 定值电阻的阻值为24 ΩD. 当开关S接b端时，电路的总功率为6.4 W类型3特殊电阻引起的动态电路分析1．图甲是一种常见的烟雾传感器，常用于小区、工厂、公司、学校、家庭、宾馆、仓库等场所，其原理如图乙所示，R1是一种能发出尖锐声音的报警器，R2是烟雾传感器，它的阻值随烟雾浓度的增大而减小，开关闭合后，若发生火灾时，下列说法正确的是()A．电流表示数减小，报警器响起B．电流表示数增大，R2两端电压减小C．R1两端的电压不变D．电路消耗的总电功率减小第1题图2. (2017大庆)某兴趣小组为了研究电子温控装置，连接成如图所示电路，R1为热敏电阻，热敏电阻的阻值随温度的升高而减小，闭合开关，当温度降低时，下列说法中正确的是()第2题图A. 电压表和电流表示数均变大B. 电压表和电流表示数之比不变C. 电压表和电流表的乘积不变D. 电压表变化量和电流表变化量之比不变3. (2017孝感)利用如图所示的装置可以制作一个电子秤，关于该电子秤的相关知识，下列说法正确的是()第3题图A. 称得的重物越重时，电压表的读数越大B. 称得的重物越重时，电流表的读数越大C. 电流表改装成电子秤的表盘，表盘刻度是均匀的D. 将电压表和电流表位置互换，电子秤仍能正常使用4. (2017贵港)我国法律规定，驾驶员醉驾要负刑事责任．为了判断驾驶员是否酒后驾车，交警需要用酒精测试仪对驾驶员进行检测．如图所示是酒精测试仪的原理图，图中R1为定值电阻，R2为酒精气敏电阻，电源电压保持不变，R2的阻值随酒精气体浓度的增大而减小．当酒精气敏电阻测试到酒精气体浓度增加时，电压表示数________，电流表示数________(均选填“变大”“变小”或“不变”)．第4题图5. (2017黔南州)如图所示，是一种自动测定油箱内油面高度的装置，其中，油量表是用________表改装的；当油箱中的油面下降时，R的电阻值将________，油量表的示数将________．(后两空均选填“增大”“减小”或“不变”)第5题图答案类型1滑动变阻器引起的动态电路分析1. C【解析】此电路为滑动变阻器与小灯泡串联，电压表测量电源电压，P向上移动时，滑动变阻器接入电路电阻变小，电流变大，即电流表示数变大，则小灯泡变亮，电压表示数不变．故选C.2. B【解析】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．将滑动变阻器的滑片P向右滑动时，接入电路中的电阻变小，电路中的总电阻变小，由I ＝U R 可知，电路中的电流变大，即电流表的示数变大，A 正确；电压表和电流表示数的比值等于R 1接入电路中的阻值，由于P 向右移动，R 1接入的阻值减小，所以两者的比值减小，B 错误；由U ＝IR 可知，R 2两端的电压变大，由串联电路中电压特点可知，R 1两端的电压变小，即电压表的示数变小，C 正确；由P ＝UI 可知，电源电压不变，电流增大，电路消耗的总功率变大，D 正确．故选B.3. B 【解析】将滑动变阻器的滑片P 向右移动时，滑动变阻器接入电路中的电阻变大，因此总电阻变大，由欧姆定律可知，电路中的总电流变小，灯泡L 1两端的电压变小，L 1的电功率变小，因此L 1变暗；L 2两端的电压变大，因此L 2的电功率变大，L 2变亮．故选B.4. A 【解析】由电路图可知，灯泡L 与滑动变阻器R 并联，电压表测电源电压，电流表测干路电流，因电源电压不变，所以，滑片向左移动时，电压表的示数不变，故C 错误；因并联电路中各支路独立工作、互不影响，所以，滑片向左移动时，通过灯泡的电流和实际功率不变，所以灯泡的亮暗不变，故B 错误；在滑动变阻器滑片向左移动过程中，接入电路中的电阻变大，由I ＝U R 可得，通过滑动变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表的示数变小，故A 正确；根据P ＝UI ，电源电压不变，电路电流变小，所以电路总功率变小，故D 错误．故选A.5. D 【解析】由电路图可知，电灯与滑动变阻器并联，电流表测量电灯的电流，电压表测量电源电压，滑动变阻器的滑片P 从中点向b 端移动的过程中，电源电压不变，所以电压表的示数不变，B 错误；因并联电路各支路互不影响，所以电灯的亮度不变，电流表的示数不变，A 、C 错误；滑动变阻器的电阻变大，通过滑动变阻器的电流变小，并联电路中干路电流等于各支路电流之和，所以干路电流变小，电源电压不变，由P ＝IU 知，电路总功率变小，D 正确．故选D.6. D 【解析】此电路为并联电路，电压表测量电源电压，电压表示数不变，电流表测量干路电流，电流表测量电阻R 1支路电流，当滑片P 向右移动时，接入电路的电阻变大，因此通过R 2电流变小，电阻R 1支路电流不变，因此电流表示数不变，电流表示数变小，故电压表与电流表示数乘积变小比值变大，故D 正确．故选D.7. B 【解析】①当滑片P 在A 端时，只有R 1接入电路中，此时电流表示数为0.6 A ，所以定值电阻R 1的电阻为：R 1＝U I 1＝6 V 0.6 A ＝10 Ω；②当滑片P 移到B 端时，滑动变阻器R 2的最大阻值与定值电阻R 1串联在电路中，此时电流表的示数为0.2 A ，所以此时电路的总电阻为：R 总＝U I ＝6 V 0.2 A ＝30 Ω，所以R 2的最大电阻为：R 2＝R 总－ R 1＝30 Ω－10 Ω＝20 Ω.故选B.类型2 开关引起的动态电路分析1. C 【解析】若将开关S 1、S 2均闭合，小灯泡L 2和L 3被短路，L 2和L 3不亮，只有L 1被接入电路中，由于此时灯泡L 1两端电压为电源电压，比原来L 1两端的电压高，实际电功率比原来大，L 1比原来亮．故选C.2. A 【解析】闭合开关S 1和S 2，电路中R 1与R 2并联，电流表测量干路电流，电压表测量电源电压．现只将S 2断开，电路变为只有R 1的简单电路，电流表测量电路中的电流，电压表还测量电源电压，因为电源电压不变，所以电压表示数不变，又因为电路中的电阻变大，根据欧姆定律可知，通过电路的电流变小，即电流表的示数变小．故选A.3. C4. B5. D 【解析】当S 1和S 2都闭合时，R 2被短路，即此时电路中只有R 1，根据U ＝IR ，得电源电压为U ＝I 1R 1＝3 A ×4 Ω＝12 V ，A 不正确；当只闭合S 2时，电阻R 1和R 2串联，根据串联电路的特点，串联电路中电流处处相等，总电阻为各电阻之和，即R 2的电阻为R 2＝U I 2－R 1＝12 V 2 A －4 Ω＝2 Ω，B 不正确；S 1和S 2都闭合时，R 2被短路，即R 2消耗的功率为0，C 不正确；当只闭合S 2时，电路中消耗的总功率为总电压和总电流之积，即P ＝UI ＝12 V ×2 A ＝24 W ，D 正确．故选D.6. C类型3 特殊电阻引起的动态电路分析1. B2. D 【解析】由电路图可知，R 1与R 2并联后与R 0串联，电压表测R 0两端的电压，电压表测R 1或R 2两端的电压，电流表测干路中的电流．当温度降低时，R1增大，电路中的总电阻变大，从而使电路中的总电流减小，即电流表示数变小，定值电阻R0两端的电压变小，即电压表变小，故A错误；电压表和电流表示数之比等于R1与R2并联后的总阻值，由于R2不变，R1增大，故并联后的总阻值变大，即：电压表和电流表示数之比变大，故B错误；电压表示数是减小的，电流表示数也是减小的，故二者的乘积也是减小的，故C错误；电压表变化量和电流表变化量之比等于定值电阻R0阻值，由于R0阻值是不变的，所以比值是不变的，故D正确．故选D.3. A【解析】由电路图可知，定值电阻R1和滑动变阻器R2串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；当称得的重物越重，即压力F 增大时，R2接入电路的电阻变大，电路中的总电阻变大，由欧姆定律公式I＝错误!可知，电路中的电流变小，即电流表的示数变小，选项B错误；由公式U＝IR 可知，定值电阻R1两端的电压变小，根据串联电路总电压等于各分电压之和，滑动变阻器两端的电压变大，即电压表的示数变大，选项A正确；当压力增大时，滑片向下移动，滑动变阻器接入电路电阻增大，电路总电阻增大，电流表示数减小，即电流表示数变化与电阻成反比，此时刻度不均匀，选项C错误；将电压表和电流表位置互换，滑动变阻器R2与电流表并联，也就是R2被短路，电压表串联在电路中，不管滑片P怎么移动，电流表的示数都是0，电压表的示数接近电源电压，此时电子秤不能正常使用，选项D错误．故选A.4. 变大变大5. 电压减小减小【解析】由电路图可知，油量表并联在电路中，故油量表是由电压表改装的；当油量减少时，浮标向下运动，滑片P下移，R接入电路中的阻值减小，根据串联电路用电器两端电压与其阻值成正比知，R两端的电压减小，电压表示数减小．。

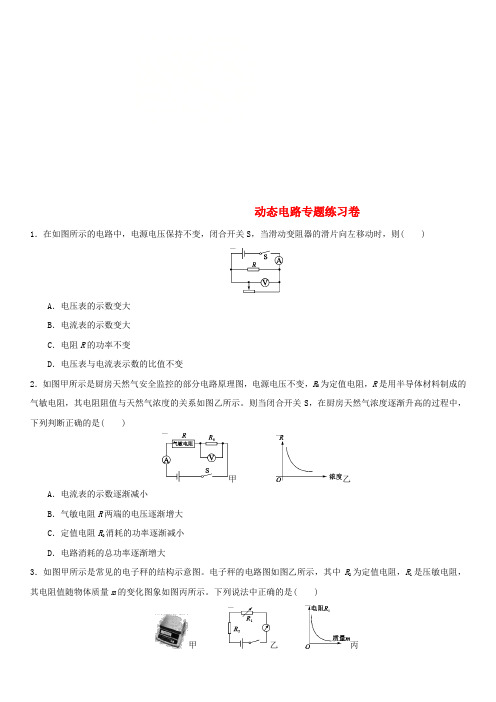

动态电路专题练习卷1．在如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片向左移动时，则( )A．电压表的示数变大B．电流表的示数变大C．电阻R的功率不变D．电压表与电流表示数的比值不变2．如图甲所示是厨房天然气安全监控的部分电路原理图，电源电压不变，R0为定值电阻，R是用半导体材料制成的气敏电阻，其电阻阻值与天然气浓度的关系如图乙所示。

则当闭合开关S，在厨房天然气浓度逐渐升高的过程中，下列判断正确的是( )甲乙A．电流表的示数逐渐减小B．气敏电阻R两端的电压逐渐增大C．定值电阻R0消耗的功率逐渐减小D．电路消耗的总功率逐渐增大3．如图甲所示是常见的电子秤的结构示意图。

电子秤的电路图如图乙所示，其中R2为定值电阻，R1是压敏电阻，其电阻值随物体质量m的变化图象如图丙所示。

下列说法中正确的是( )甲乙丙A．电子秤相当于一个电压表B．质量越大，电子秤的示数越小C．质量越大，电路消耗的电功率越大D．电路中的R2不起作用，可以去掉4．如图甲所示的电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端移动到左端时，两个电压表与电流表的示数变化情况如图乙所示，则下列判断正确的是( )甲乙A．电源电压为4 VB．电压表V1和电流表示数比值变小C．滑动变阻器R2的阻值变化范围为0～10 ΩD．电路总功率的变化范围为0.6～1.8 W5．如图，电源电压和灯的电阻保持不变，先闭合S1，灯L正常发光，电流表有示数，再进行下列操作后，判断正确的是( )A．同时闭合S1、S2，电流表示数变大，灯变亮B．同时闭合S1、S3，电流表示数变大，灯的亮度不变C．同时闭合S1、S3，电压表示数不变D．断开S1，只闭合S2，电流表、电压表示数都变大6．如图甲所示的电路中，电源电压为6 V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图象如图乙所示，下列判断错误的是( )甲乙A．R1的电阻为10 ΩB．滑动变阻器的最大电阻为20 ΩC．电路消耗的最小功率为1 WD．电路消耗的最大功率为3.6 W7．为治理雾霾天气，环保部门加强了对PM2.5的监控。

2018年中考物理试题附答案本试题分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分，共6 页，满分70 分。

考试时间60 分钟。

注意事项：1．答题前，请考生仔细阅读答题卡上的注意事项，并务必按照相关要求作答。

2．考试结束后，监考人员将本试卷和答题卡一并收回。

第Ⅰ卷（选择题共30 分）一、选择题（本题共15 题，共30 分。

以下每题各只有一个正确答案，选对得2 分；多选、错选均不得分；把正确答案的序号用铅笔涂在答题卡的规定位置）1．下列数据中，最接近生活实际的是A．人体正常体温约为42 ℃B．泰山山顶上的大气压约为1.8×105Pa C．一支新2B 铅笔的长度约为50cm D．一位普通初中生的质量约为50kg2．关于声现象，下列说法正确的是A．只要物体振动，人们就能听到声音B．人们能分辨蛙声和蝉鸣，是因为它们的音调不同C．学校周边“禁止鸣笛”，是在声源处控制噪声D．人们利用超声检测锅炉是否有裂纹，说明声音可以传递能量3．下列现象中，对应的物理知识是“光的直线传播”的是A．射击瞄准时要做到“三点一线”B．游泳池注水后，看上去好像变浅了C．在平静的湖面可以看到蓝天白云D．太阳光经过三棱镜后可以产生彩色光带4．下列有关热和能的说法中，正确的是A．发生热传递时，温度总是从高温物体传递给低温物体B．一块00C 的冰熔化成00C的水后，温度不变，内能变大C．内燃机的压缩冲程，主要通过热传递增加了汽缸内物质的内能D．夏天在室内洒水降温，利用了水的比热容较大的性质5．下列做法符合安全用电原则的是A．家用保险丝熔断后，可用铁丝或铜丝代替B．雷雨天气可以站在大树下避雨C．选用插座时，所有家用电器都使用两孔插座D．搬动电器前应断开电源开关6．下列物态变化过程中，需要吸收热量的是A．湖水结成冰B．樟脑丸变小C．露珠的形成D．雾凇的形成7．如图所示的电路中，小灯泡L1、L2 规格相同，闭合开关S 后，发现L1 不亮，L2 发光。

专项训练(十)__动态电路一、填空题1．如图ZX10－1所示，电源电压不变，当开关S由断开到闭合时，电压表的示数________，电流表的示数________。

(均选填“变大”“变小”或“不变”)图ZX10－1 图ZX10－22．如图ZX10－2所示，电源电压不变，闭合开关，将滑动变阻器的滑片向右移动，那么灯泡的亮度________(选填“变大”“变小”或“不变”)，示数发生变化的仪表是________。

二、选择题3．2017·烟台在如图ZX10－3所示电路中，电源电压不变，当滑动变阻器的滑片P向右移动的图ZX10－3过程中，下列说法正确的是( )A．电流表的示数变小B．电压表的示数变小C．电流表的示数不变D．电压表的示数变大4．如图ZX10－4所示，电源电压保持不变，闭合开关S，下列说法正确的是( )A．向右移动滑片P，电压表V1的示数变小B．向右移动滑片P，电压表V2的示数变小C．向左移动滑片P，电流表A的示数变大D．向左移动滑片P，电压表V1与电流表A的示数比值不变图ZX10－4 图ZX10－55．如图ZX10－5所示电路中，电源电压不变，R1为定值电阻，R为滑动变阻器，闭合开关S，当滑动变阻器的滑片P向右移动时，下列判断正确的是( )A．电压表示数变小，电流表示数变大B．电压表示数变大，电流表示数变大C．电压表示数变大，电流表示数变小D．电压表和电流表的示数的比值不变6．[2017·天津]如图ZX10－6所示的电路中，电源电压保持不变，当滑动变阻器滑片P向右移动时，电表示数变大的是( )图ZX10－67．[2017·聊城]如图ZX10－7所示电路，电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动的过程中(不考虑灯丝电阻受温度的影响)，下列说法正确的是( )A．电流表示数逐渐变小B．电压表示数逐渐变大C．滑动变阻器两端的电压逐渐变大D．小灯泡的亮度逐渐变暗图ZX10－7 图ZX10－88．关于如图ZX10－8所示的电路，下列说法正确的是( )A．闭合开关，电压表测的是R1两端的电压B．断开开关，两表示数均为零C．闭合开关，滑动变阻器的滑片向右移动，电流表示数变大D．闭合开关，滑动变阻器的滑片向左移动，电压表示数变大9．[2017·重庆]A卷为治理雾霾天气，环保部门加强了对PM2.5的监控。

动态电路分析专题1.如图1所示，电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图2所示，R0是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（）。

A．图1中的R0有保护电路的作用；B．温度升高时，电压表的示数会变小；C．温度为40℃时，电流表的示数为0.2A；D．温度降低时，电压表与电流表示数的比值变小【答案】D。

2.将光敏电阻R、定值电阻R0、电流表、电压表、开关和稳压电源连接成如图所示电路，光敏电阻的阻值随着光照强度的增大而减小，闭合开关，逐渐增大光照强度，则电压表示数变化情况是（）。

A．表和表示数均变小； B．表示数变大，表示数变小；C．表示数变小，表示数变大； D．表和表示数均变大【答案】D。

S闭合时，下列说法正确的是（）。

3.如图所示的电路中，当开关2A.电流表示数不变，电压表无示数；B.电流表示数增大，电压表有示数；C.电流表示数减小，电压表有示数；D.电流表示数增大，电压表无示数【答案】B。

4.图中是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻R M发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（）。

A．M的电阻R M变大； B．电路消耗的总功率变大；C．电压表与电流表的示数乘积不变；D．电压表与电流表的示数之比变大【答案】B。

5.如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中（）。

A．电流表的示数变大，小灯泡变亮；B．电流表的示数变小，小灯泡变亮；C．电压表的示数变小，小灯泡不亮；D．电压表的示数变大，小灯泡不亮【答案】D。

6.如题图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（）。

A．L2两端的电压为1.5V； B．L1两端的电压为1.5V；C．L1与L2的灯丝电阻之比为2：1；D．通过L1与L2的电流之比为1：2【答案】B。

题型训练(二) 动态电路和电路故障专题一、填空题1．[2017·吉林]如图T2－11所示，闭合开关后小灯泡L1、L2均正常发光，它们的连接方式是______联；过一会儿发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是________________。

T2－11T2－122．[2017·青海]如图T2－12所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片向左滑动，电流表的示数________，电压表的示数________。

(均选填“变大”“变小”或“不变”)3．[2017·上海]在如图T2－13所示的电路中，电源电压为U。

已知电路中仅有一处故障，且只发生在电阻R1或R2上，开关S闭合前后，电压表指针的位置不变。

请根据相关信息写出电压表的示数及相应的故障：____________________________。

T2－13T2－144．[2017·贵港]我国法律规定，驾驶员醉驾要负刑事责任。

为了判断驾驶员是否酒后驾车，交警需要用酒精测试仪对驾驶员进行检测。

如图T2－14所示是酒精测试仪的原理图，图中R1为定值电阻，R2为酒精气敏电阻，电源电压保持不变，R2的阻值随酒精气体浓度的增大而减小，当酒精气敏电阻测试到酒精气体浓度增加时，电压表示数________，电流表示数________。

(均选填“变大”“变小”或“不变”)二、选择题5．[2017·哈尔滨]如图T2－15所示，闭合开关S，发现灯泡L1亮、L2不亮。

调节滑动变阻器的滑片P，L1变亮、L2始终不亮，出现这一现象的原因可能是( )图T2－15A．滑动变阻器断路 B．滑动变阻器短路C．灯泡L2短路 D．灯泡L2断路6．[2017·十堰]如图T2－16所示，小明在探究串联电路电流规律实验中，闭合开关后两灯均不亮，他用一个电流表去检测电路故障，当电流表接A、B两点时，两灯均不亮；当电流表接B、C两点时，有一盏灯亮了，且电流表有示数，产生着一现象的原因可能是( )A．L1断路 B．L1短路C．L2断路 D．L2短路T2－16T2－177．[2017·乐山]如图T2－17所示是油量自动测定装置的示意图，O为杠杆支点，R0为定值电阻，R x是滑动变阻器，当闭合开关S后( )A．滑动变阻器R x连入电路的阻值随油量的增加而增大B．电流表的示数随油量的增加而减小C．电压表的示数随油量的增加而增大D．电压表改装成的油量表刻度均匀8．[2017·衡阳]将光敏电阻R、定值电阻R0、电流表、电压表、开关和稳压电源连接成如图T2－18所示的电路，光敏电阻的阻值随着光照强度的增大而减小，闭合开关，逐渐增大光照强度，则电表示数的变化情况是( ) A．电流表A和电压表V示数均变小B．电流表A示数变大，电压表V示数变小C．电流表A示数变小，电压表V示数变大D．电流表A和电压表V示数均变大T2－18T2－199．[2017·镇江]图T2－19是一种输液时所用的报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到针口处漏出的药液后，其电阻R M发生变化，导致电压表V的示数变大而触发报警器(图中未画出)报警，则传感器M接触药液后( )A．传感器M的电阻R M变大B．电路消耗的总功率变大C．电压表V与电流表A的示数乘积不变D．电流表A与电压表V的示数之比变大10．[2017·齐齐哈尔]如图T2－20所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，其中变小的是( )图T2－20A．电压表V的示数B．电流表A1的示数C．电压表V与电流变A的示数的比值D．电压表V与电流变A的示数的乘积11．[2017·荆州]如图T2－21所示的电路中，闭合开关S后，下列说法正确的是( )图T2－21A．当滑片P向右移动时，电压表示数变小B．当滑片P向右移动时，电流表A2示数变小C．当滑片P向左移动时，电路消耗的总功率变大D．当滑片P 向左移动时，电流表A1示数变小12．[2017·东营]如图T2－22所示，电源电压保持不变，闭合开关S0，滑动变阻器R的滑片向右移动的过程中，下列说法正确的是( )图T2－22A．闭合开关S，若甲、乙均为电压表，则两表示数均变小B．断开开关S，若甲、乙均为电流表，则两表示数均变大C．闭合开关S，若甲、乙均为电压表，则甲示数不变，乙示数变大D．断开开关S，若甲、乙均为电流表，则乙示数不变，甲示数变大13．[2017·赤峰]如图T2－23所示，甲、乙两个电路的电源电压相等且保持不变，两个灯泡L1、L2的规格相同。

专题专练六动态电路分析类型一滑动变阻器引起的动态电路分析Ⅰ含滑动变阻器的串联电路1. 如图所示的电路，电源电压不变，闭合开关后，将滑动变阻器的滑片向A端移动，小灯泡的亮度和电压表的示数将( )A. 变亮、变小B. 不变、变小C. 变暗、变大D. 变亮、变大2. 如图所示，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列判断正确的是( )A.灯泡发光变亮B.灯泡发光变暗C.电流表示数变大D.电压表示数变小第1题第2题第3题3.如图所示的电路中，电源两端电压保持不变。

闭合开关S，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是( )A. 总电阻变小B. 电流表的示数变小C. 电压表的示数变大D. 滑动变阻器接入电路中的电阻变小4. 如图所示，电源电压不变，R1为定值电阻，开关闭合，当R2的滑片向左移动的过程中，下列判断正确的是( )A. 示数变小，示数变大B. 示数变小，示数变小C. 示数变大，示数变小D. 示数变大，示数变大第4题第5题5.如图所示的电路中，闭合开关S，将滑动变阻器的滑片P向左滑动时，则下列说法正确的是( )A. 电流表的示数减小B. R1的电功率一定增大C. 电路的总电功率一定减小D. 电压表的示数增大6. 如图所示电路，电源电压不变，滑动变阻器上标有“2 A 20 Ω”字样。

以下四个图像中，能正确表示当开关S闭合后，通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是( )7. 如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片向左移动的过程中，下列说法正确的是( )A.电压表示数变大，电流表示数变小B.电压表示数不变，电流表示数变大C. 电压表示数和电流表示数的乘积变大D. 电压表示数和电流表示数的比值不变第7题第8题8. 如图所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，当开关闭合后，滑动变阻器的滑片P由b端向a端滑动的过程中，下列说法正确的是( )A. 电压表示数变小，电压表与电流表示数的乘积变小B. 电压表示数变大，电压表与电流表示数的比值不变C. 电流表示数变小，电压表与电流表示数的比值变大D. 电流表示数变大，电压表与电流表示数的乘积不变Ⅱ含滑动变阻器的并联电路9. 如图所示电路，电源电压不变，在滑动变阻器滑片P从b端移向中点的过程中( )A. 灯泡变亮B. 电压表示数变小C. 电流表示数变小D. 电路总功率变大第9题第10题10. 如图所示，电源的电动势和内阻分别为E和r，在滑动变阻器的滑片P由a向b移动的过程中，电流表、电压表的示数变化情况为( )A. 电流表的示数一直减小B. 电压表的示数一直增大C. 电流表的示数先减小后增大D. 电压表的示数先减小后增大11. 如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列分析正确的是( )A. 电流表示数与电流表示数的差不变B. 电流表示数与电流表示数的和变大C. 电压表示数与电流表示数的比值变小D. 电压表示数与电流表示数的乘积变大Ⅲ含半导体器件的电路12. 如图是酒精浓度检测仪的简化电路图，图中R0为定值电阻、R为酒精气体传感器，R的电阻值随酒精气体浓度的增大而减小。
