数字电路与逻辑设计实验实验报告课题名称：简易数字电压表的设计学院：信息与通信工程学院班级：姓名：学号：班内序号：一.设计课题的任务要求设计并实现一个简易数字电压表，要求使用实验板上的串行AD 芯片ADS7816。
1. 基本要求：（1）测量对象：1~2 节干电池。
（2）AD 参考电压：2.5V。
（3）用三位数码管显示测量结果，保留两位小数。
（4）被测信号超过测量范围有溢出显示并有声音提示。
（5）按键控制测量和复位。
2. 提高要求：（1）能够连续测量。
（2）自拟其他功能。

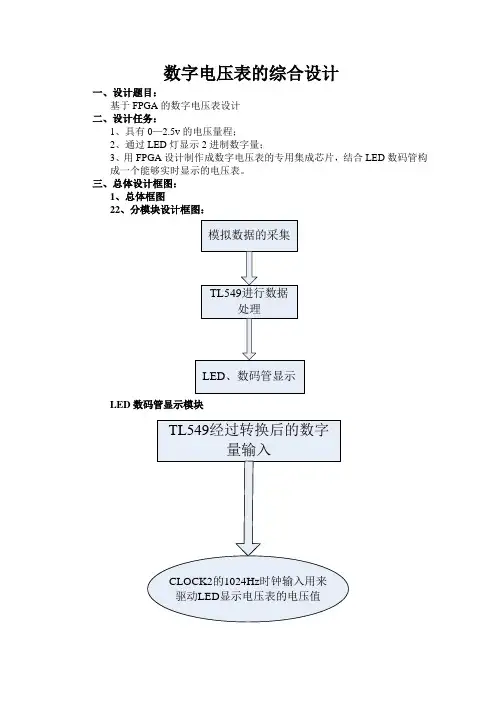

二. 系统设计（包括设计思路、总体框图、分块设计）1. 设计思路本次实验利用ADS7816作为电压采样端口，FPGA作为系统的核心器件，用LED数码管进行已测电压值的显示，先把读取的12位串行二进制数据转换成并行的12位二进制数据，然后再把并行的12位二进制数据转换成便利于输出的3位十进制BCD码送给数码管，以显示当前测量电压值。
这些工作由ADS7816转换控制模块、数据转换控制模块、译码显示模块完成。
2. 总体框图3. 分块设计3.1 ADS7816转换控制模块（1）ADS7816工作原理在ADS7816的工作时序中,串行时钟DCLK用于同步数据转换,每位转换后的数据在DCLK 的下降沿开始传送。
因此,从Dout引脚接收数据时,可在DCLK的下降沿期间进行,也可以在DCLK的上升沿期间进行。
通常情况下，采用在DCLK的上升沿接收转换后的各位数据流。
CS 的下降沿用于启动转换和数据变换，CS有效后的最初1至2个转换周期内，ADS7816采样输入信号，此时输出引脚Dout呈三态。
DCLK的第2个下降沿后,Dout使能并输出一个时钟周期的低电平的无效信号。
在第4个时钟的上升沿，Dout开始输出转换结果，其输出数据的格式是最高有效位(B11位)在前。
当最低有效位(B0位)输出后,若CS变为高电位,则一次转换结束,Dout显三态。
（2）元件设计：en：A/D转换启动键，输入。

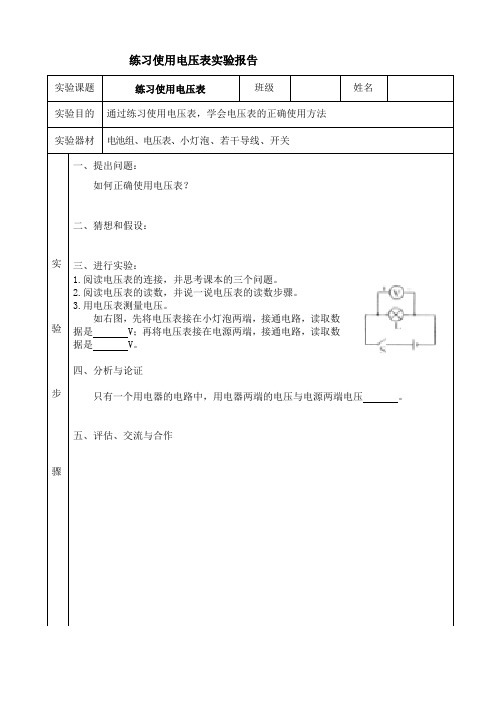

科目物理年级班级组别时间实验名称用电压表测电压
实验目的1.练习用电压表测干电池电压和一段电路两端的电压。
2.研究干电池串联和并联时的电压关系。
实验器材电源(干电池)、电池夹、灯座、小灯泡、开关、导线、电流表
实验过程
实验步骤：
一、先取三节干电池，分别测出每节电池的电压。
再将这三节干电池按图1-1串联
成电池组，测出串联电池组的电压，将测得的数据记到表1内。
分析串联电池组的电压
跟各节干电池电压之间的关系，写出结论。
二、将两节相同的干电池按图1-2并联组成电池组，用电压表测这个并联电池组的电压，
将测量数据填入表2内。
分析并联电池组的电压跟每节电池的电压之间的关系，写出结
论。
实验记录（实验数据、观察到的现象）
表1：串联电池组的电压
干电池Ⅰ的电压(V) 干电池Ⅱ的电压(V) 干电池Ⅲ的电压(V) 串联电池组的电压(V)
［结论］：。
表2：并联电池组的电压
干电池Ⅰ的电压(V) 干电池Ⅱ的电压(V) 并联电池组的电压(V)
［结论］：。
实验完毕，断开电源，整理仪器，进行总结。
实验结论由学生汇报实验数据和所得到的结论。
(1) 串联电池组的电压等于各节电池的电压之和。
(2) 并联电池组的电压等于每节电池的电压。

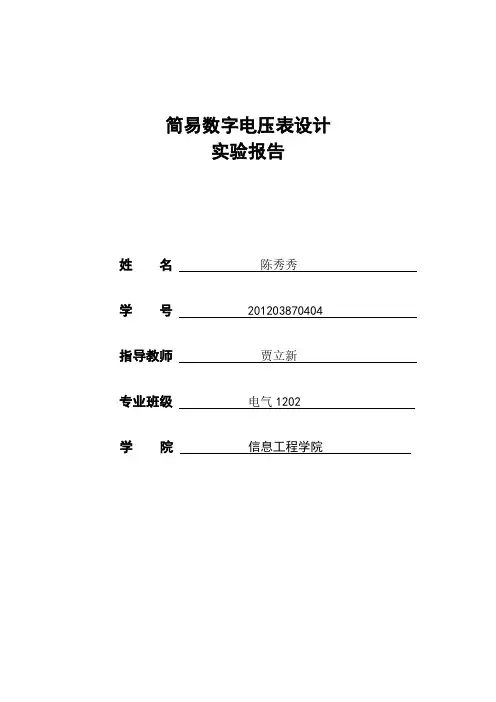

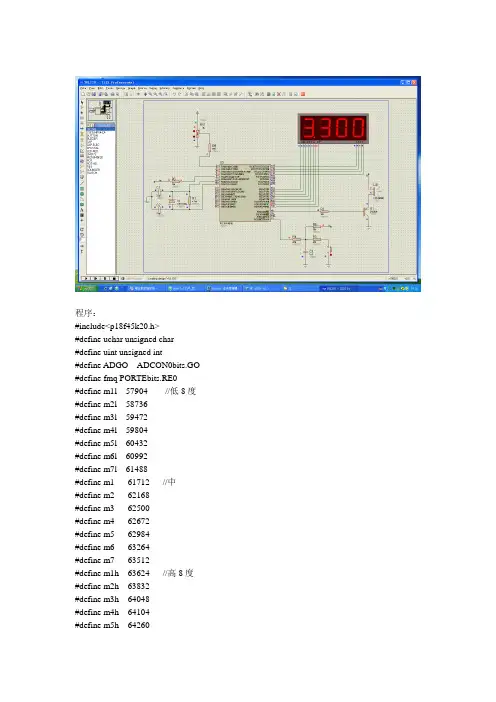

简易数字电压表设计实验报告姓名陈秀秀学号 201203870404指导教师贾立新专业班级电气1202 学院信息工程学院一.实验要求采用C8051F360单片机最小系统设计一简易数字电压表，实现对0~3.3V直流电压的测量，原理框图如图3-1所示。
模拟输入电压通过一只1 kΩ电位器产生，ADC0将模拟电压转换成数字量后换算成电压值，用十进制的形式在LCD上显示。
进一步，将单片机最小系统与PC通过RS-232通信电缆连接，将A/D转换的数字量在PC终端显示。
图3-1二.实验设计设计方案:由主程序、T0中断服务程序、ADC0中断服务程序组成。
具体流程图如下图3-2所示。
图3-2三.具体设计1.简易数字电压表设计F360初始化及LCD初始化(详细程序代码见附录)①内部振荡器初始化:OscInit()②I/O端口初始化:PortIoInit()③外部数据存储器接口初始化:XramInit()④定时器初始化:TimerInit()⑤中断系统初始化:Int0Init()⑥ADC0初始化:ADC_Init()⑦PCA初始化:PcaInit()2.电压转换方式（将电压转换为十进制）ADCDAT=ADC0H*256+ADC0L;VOLT=ADCDAT*2.4/1024=ADCDAT*0.002344;VOLTOUT=VOLT*1000;for(i=0;i<4;i++){VOLTBCD[i]=VOLTOUT%10;VOLTOUT=VOLTOUT/10;}3.LCD显示程序设计①检查LCD是否空闲子程序void CheckLcd(){uchar temp=0x00;uchar xdata *addr;while(1){addr=RCOMADDR;temp=*addr;temp&=0x80;if(temp==0x00)break;}}②电压值显示WriteCom(0x9C);WriteData(VOLTBCD[3]+0x30);WriteData(0x2E);WriteData(VOLTBCD[2]+0x30);WriteData(VOLTBCD[2]+0x30);WriteData(VOLTBCD[0]+0x30);WriteData(0x56);4.实验中AD转换方式选用逐次逼近型，A/D转换完成后得到10位数据分为高低字节存放在寄存器ADCOH和ADC0L中，此处选择右对齐，转换时针为2MHZ。
