第1讲电磁感应现象楞次定律一、单项选择题：在每一小题给出的四个选项中，只有一项为哪一项符合题目要求的。
1．如下列图，一水平放置的N匝矩形线框面积为S，匀强磁场的磁感应强度为B，方向斜向上，与水平面成30°角，现假设使矩形框以左边的一条边为轴转到竖直的虚线位置，如此此过程中磁通量的改变量的大小是( C )A．3－12BS B．3＋12NBSC．3＋12BS D．3－12NBS[解析] sin θ磁通量与匝数无关，Φ＝BS中，B与S必须垂直。
初态Φ1＝B cos θ·S，末态Φ2＝－B cos θ·S，磁通量的变化量大小ΔΦ＝|Φ2－Φ1|＝|BS(－cos 30°－sin30°)|＝3＋12BS，所以应选C项。
2．(2020·浙江诸暨模拟)有人设计了一种储能装置：在人的腰部固定一块永久磁铁，N 极向外；在手臂上固定一个金属线圈，线圈连接着充电电容器。
当手不停地前后摆动时，固定在手臂上的线圈能在一个摆动周期内，两次扫过别在腰部的磁铁，从而实现储能。
如下说法正确的答案是( D )A．该装置违反物理规律，不可能实现B．此装置会使手臂受到阻力而导致人走路变慢C．在手摆动的过程中，电容器极板的电性不变D．在手摆动的过程中，手臂受到的安培力方向交替变化[解析] D．在手摆动的过程中，线圈交替的进入或者离开磁场，使穿过线圈的磁通量发生变化，因而会产生感应电流，从而实现储能，该装置符合法拉第电磁感应定律，可能实现，选项A错误；此装置不会影响人走路的速度，选项B错误；在手摆动的过程中，感应电流的方向不断变化，如此电容器极板的电性不断改变。
选项C错误；在手摆动的过程中，感应电流的方向不断变化，手臂受到的安培力方向交替变化。
选项D正确。
3.如下列图，通电导线MN与单匝矩形线圈abcd共面，位置靠近ab且与线圈相互绝缘。
当MN中电流突然减小时，线圈所受安培力的合力方向( B )A．向左B．向右C．垂直纸面向外D．垂直纸面向里[解析] 解法一：当MN中电流突然减小时，单匝矩形线圈abcd垂直纸面向里的磁通量减小，根据楞次定律，线圈abcd中产生的感应电流方向为顺时针方向，由左手定如此可知ab边与cd边所受安培力方向均向右，所以线圈所受安培力的合力方向向右，B正确。

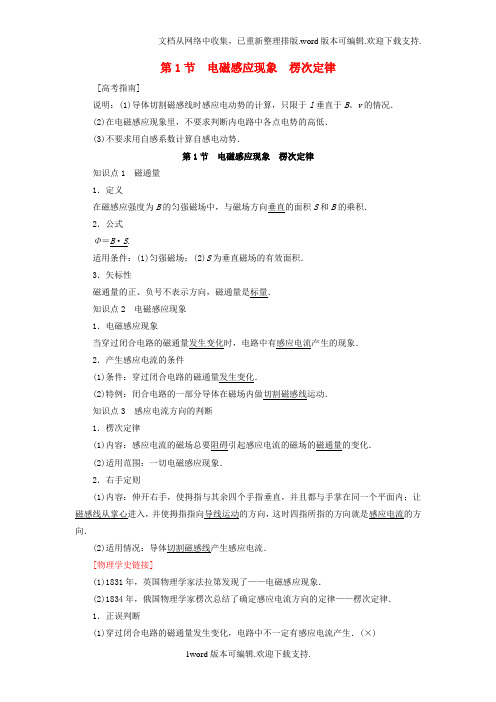

第1节电磁感应现象楞次定律[高考指南]说明：(1)导体切割磁感线时感应电动势的计算，只限于l垂直于B、v的情况．(2)在电磁感应现象里，不要求判断内电路中各点电势的高低．(3)不要求用自感系数计算自感电动势．第1节电磁感应现象楞次定律知识点1 磁通量1．定义在磁感应强度为B的匀强磁场中，与磁场方向垂直的面积S和B的乘积．2．公式Φ＝B·S.适用条件：(1)匀强磁场；(2)S为垂直磁场的有效面积．3．矢标性磁通量的正、负号不表示方向，磁通量是标量．知识点2 电磁感应现象1．电磁感应现象当穿过闭合电路的磁通量发生变化时，电路中有感应电流产生的现象．2．产生感应电流的条件(1)条件：穿过闭合电路的磁通量发生变化．(2)特例：闭合电路的一部分导体在磁场内做切割磁感线运动．知识点3 感应电流方向的判断1．楞次定律(1)内容：感应电流的磁场总要阻碍引起感应电流的磁场的磁通量的变化．(2)适用范围：一切电磁感应现象．2．右手定则(1)内容：伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向．(2)适用情况：导体切割磁感线产生感应电流．[物理学史链接](1)1831年，英国物理学家法拉第发现了——电磁感应现象．(2)1834年，俄国物理学家楞次总结了确定感应电流方向的定律——楞次定律．1．正误判断(1)穿过闭合电路的磁通量发生变化，电路中不一定有感应电流产生．(×)(2)线框不闭合时，即使穿过线框的磁通量发生变化，线框中也没有感应电流产生．(√)(3)当导体切割磁感线时，一定产生感应电动势．(√)(4)由楞次定律知，感应电流的磁场一定与引起感应电流的磁场方向相反．(×)(5)回路不闭合，穿过回路的磁通量变化时，也会产生“阻碍”作用．(×)(6)感应电流的磁场一定阻碍引起感应电流的磁场的磁通量的变化．(√)2．[感应电流的产生条件](2017·佛山高三质检)如图1011所示，一通电螺线管b 放在闭合金属线圈a内，螺线管的中心轴线恰和线圈的一条直径MN重合．要使线圈a中产生感应电流，可采用的方法有( )【导学号：92492360】图1011A．使通电螺线管中的电流发生变化B．使螺线管绕垂直于线圈平面且过线圈圆心的轴转动C．使线圈a以MN为轴转动D．使线圈绕垂直于MN的直径转动D[在A、B、C三种情况下，穿过线圈a的磁通量始终为零，因此不产生感应电流，A、B、C错误；选项D中，当线圈绕垂直于MN的直径转动时，穿过线圈的磁通量发生变化，会产生感应电流，故D正确．]3．[判断感应电流的方向](2017·南京高三质检)如图1012所示，一圆形金属线圈放置在水平桌面上，匀强磁场垂直桌面竖直向下，过线圈上A点做切线OO′，OO′与线圈在同一平面上．在线圈以OO′为轴翻转180°的过程中，线圈中电流流向( )图1012A．始终由A→B→C→AB．始终由A→C→B→AC．先由A→C→B→A再由A→B→C→AD．先由A→B→C→A再由A→C→B→AA[在线圈以OO′为轴翻转0～90°的过程中，穿过线圈正面向里的磁通量逐渐减小，则感应电流产生的磁场垂直桌面向下，由右手定则可知感应电流方向为A→B→C→A；线圈以OO′为轴翻转90°～180°的过程中，穿过线圈反面向里的磁通量逐渐增加，则感应电流产生的磁场垂直桌面向上，由右手定则可知感应电流方向仍然为A→B→C→A，A正确．] 4．[右手定则的应用](多选)在北半球，地磁场的水平分量由南向北，竖直分量竖直向下．北京平安大街上，如图1013所示，某人骑车从东往西行驶，则下列说法正确的是( )图1013A．自行车左车把的电势比右车把的电势高B．自行车左车把的电势比右车把的电势低C．图中辐条AB此时A端比B端的电势高D．图中辐条AB此时A端比B端的电势低AD[从东往西，车把切割地磁场的竖直分量，由右手定则知左车把电势高，而辐条切割水平分量，B端电势高，即A、D正确．]电磁感应现象的判断1(1)磁场强弱不变，回路面积改变；(2)回路面积不变，磁场强弱改变；(3)回路面积和磁场强弱均不变，但二者的相对位置发生改变．2．判断电磁感应现象是否发生的一般流程[题组通关]1．(2014·全国卷Ⅰ)在法拉第时代，下列验证“由磁产生电”设想的实验中，能观察到感应电流的是( )A．将绕在磁铁上的线圈与电流表组成一闭合回路，然后观察电流表的变化B．在一通电线圈旁放置一连有电流表的闭合线圈，然后观察电流表的变化C．将一房间内的线圈两端与相邻房间的电流表连接，往线圈中插入条形磁铁后，再到相邻房间去观察电流表的变化D．绕在同一铁环上的两个线圈，分别接电源和电流表，在给线圈通电或断电的瞬间，观察电流表的变化D[选项A、B电路闭合，但磁通量不变，不能产生感应电流，故选项A、B不能观察到电流表的变化；选项C满足产生感应电流的条件，也能产生感应电流，但是等我们从一个房间到另一个房间后，电流表中已没有电流，故选项C也不能观察到电流表的变化；选项D 满足产生感应电流的条件，能产生感应电流，可以观察到电流表的变化，所以选D.]2.将一圆形导线环水平放置，在圆环所在的空间加上一水平向右的匀强磁场，mn、pq 为圆环上两条互相垂直的直径，mn为水平方向，pq为竖直方向．则下列选项中能使圆环中产生感应电流的是( )【导学号：92492361】图1014A．让圆环以过圆心且垂直于圆环平面的轴顺时针转动B．让圆环在水平面内向右平动C．让圆环以mn为轴转动D．让圆环以pq为轴转动D[圆环在匀强磁场中运动，磁感应强度B为定值，根据ΔΦ＝B·ΔS知：只要回路中相对磁场的正对面积改变量ΔS≠0，则磁通量一定改变，回路中一定有感应电流产生．当圆环以过圆心且垂直于圆环平面的轴顺时针转动时，圆环相对磁场的正对面积始终为零，因为ΔS ＝0，因而无感应电流产生，A 错误；当圆环水平向右平动时，同样ΔS ＝0，因而无感应电流产生，B 错误；当圆环以mn 为轴转动时，圆环相对磁场的正对面积改变量ΔS 仍为零，回路中仍无感应电流，C 错误；当圆环以pq 为轴转动时，圆环相对磁场的正对面积发生了改变，回路中产生了感应电流，D 正确．]1.2．感应电流方向判断的两种方法(1)用楞次定律判断(2)用右手定则判断该方法适用于部分导体切割磁感线．判断时注意掌心、四指、拇指的方向：①掌心——磁感线垂直穿入；②拇指——指向导体运动的方向；③四指——指向感应电流的方向．[多维探究] ●考向1 线圈类感应电流方向的判断 1．如图1015甲所示，长直导线与闭合金属线框位于同一平面内，长直导线中的电流i 随时间t 的变化关系如图乙所示．在0～T 2时间内，直导线中电流向上，则在T 2～T 时间内，线框中感应电流的方向与所受安培力的合力方向分别是( )图1015A ．顺时针，向左B ．逆时针，向右C ．顺时针，向右D ．逆时针，向左B [在0～T 2时间内，直导线中电流向上，由题图乙知，在T2～T 时间内，直导线电流方向也向上，根据安培定则知，导线右侧磁场的方向垂直纸面向里，电流逐渐增大，则磁场逐渐增强，根据楞次定律，金属线框中产生逆时针方向的感应电流．根据左手定则，金属线框左边受到的安培力方向向右，右边受到的安培力向左，离导线越近，磁场越强，则左边受到的安培力大于右边受到的安培力，所以金属线框所受安培力的合力方向向右，故B 正确，A 、C 、D 错误．]●考向2 切割类感应电流方向的判断2．如图1016所示，MN 、GH 为光滑的水平平行金属导轨，ab 、cd 为跨在导轨上的两根金属杆，垂直纸面向外的匀强磁场垂直穿过MN 、GH 所在的平面，则( )图1016A ．若固定ab ，使cd 向右滑动，则abdc 回路有电流，电流方向为a →b →d →c →aB．若ab、cd以相同的速度一起向右运动，则abdc回路有电流，电流方向为a→c→d→b→aC．若ab向左、cd向右同时运动，则abdc回路中的电流为零D．若ab、cd都向右运动，且两杆速度v cd>v ab，则abdc回路有电流，电流方向为a→c→d→b→aD[由右手定则可判断出A项做法使回路产生顺时针方向的电流，故A项错；若ab、cd同向运动且速度大小相同，ab、cd所围面积不变，磁通量不变，故不产生感应电流，故B项错；若ab向左，cd向右，则abdc回路中有顺时针方向的电流，故C项错；若ab、cd 都向右运动，且两杆速度v cd>v ab，则ab、cd所围面积变大，磁通量也变大，由楞次定律可判断出，abdc回路中产生顺时针方向的电流，故D项正确．]3．(多选)如图1017所示，在直线电流附近有一根金属棒ab，当金属棒以b端为圆心，以ab为半径，在过导线的平面内匀速旋转到达图中的位置时( )【导学号：92492362】图1017A．a端聚积电子B．b端聚积电子C．金属棒内电场强度等于零D．棒ab两端的电势φa>φbBD[根据右手定则可确定棒b端聚积电子，A错，B对；由于a、b两端存在电势差，φa>φb，故金属棒中电场强度不等于零，C错，D对．]利用楞次定律判断感应电流方向的方法可概括为“一原二变三感四螺旋”．第一步，确定原磁场的方向；第二步，确定磁通量的变化；第三步，根据楞次定律确定感应电流所产生的磁场的方向；第四步，根据右手螺旋定则确定感应电流的方向．[PQ、MN，MN的左边有一闭合电路，当PQ在外力的作用下运动时，MN向右运动，则PQ所做的运动可能是( )图1018A．向右加速运动B．向左加速运动C．向右减速运动D．向左减速运动【自主思考】(1)如何判断MN 所在处的磁场方向？由MN 的运动方向，如何进一步判断MN 中的电流方向？提示：根据安培定则判断ab 中电流产生的磁场方向，进而确定MN 处的磁场方向为垂直纸面向里，再由左手定则判断MN 中电流的方向，应为由M 到N .(2)如何判断线圈L 1中的磁场方向和L 2中磁场的方向及变化情况？提示：根据安培定则判断L 1中的磁场方向，再由楞次定律判断L 2中磁场的方向及变化．(3)如何判断PQ 的运动情况？提示：已知L 2中的磁场方向及变化情况，可根据安培定则和右手定则判断PQ 的运动情况．BC [MN 向右运动，说明MN 受到向右的安培力，因为ab 在MN 处的磁场垂直纸面向里――→左手定则MN 中的感应电流由M →N ――→安培定则L 1中感应电流的磁场方向向上――→楞次定律⎩⎪⎨⎪⎧ L 2中磁场方向向上减弱L 2中磁场方向向下增强；若L 2中磁场方向向上减弱――→安培定则PQ 中电流为Q →P 且减小――→右手定则向右减速运动；若L 2中磁场方向向下增强――→安培定则PQ 中电流为P →Q 且增大――→右手定则向左加速运动．][母题迁移](多选)图1019所示装置中，cd 杆原来静止．当ab 杆做如下哪些运动时，cd 杆将向右移动( )图1019A ．向右匀速运动B ．向右加速运动C ．向左加速运动D ．向左减速运动BD [ab 匀速运动时，ab 中感应电流恒定，L 1中磁通量不变，穿过L 2的磁通量不变，L 2中无感应电流产生，cd 保持静止，A 错误；ab 向右加速运动时，L 2中的磁通量向下增大，通过cd 的电流方向向下，cd 向右移动，B 正确；同理可得C 错误，D 正确．]“三个定则、一个定律”的应用对比一竖直螺线管b，二者轴线重合，螺线管与电源和滑动变阻器连接成如图所示的电路．若将滑动变阻器的滑片P向下滑动，下列表述正确的是( )图10110A．线圈a中将产生俯视时顺时针方向的感应电流B．穿过线圈a的磁通量变小C．线圈a有扩张的趋势D．线圈a对水平桌面的压力N将增大D[通过螺线管b的电流如图所示，根据右手螺旋定则判断出螺线管b所产生的磁场方向竖直向下，滑片P向下滑动，滑动变阻器接入电路的电阻减小，电路电流增大，所产生的磁场的磁感应强度增强，根据楞次定律可知，线圈a中所产生的感应电流的磁场方向竖直向上，再由右手定则可得线圈a中的电流方向为俯视逆时针方向，A错误；由于螺线管b中的电流增大，所产生的磁感应强度增强，线圈a中的磁通量应变大，B错误；根据楞次定律可知，线圈a将阻碍磁通量的增大，因此，线圈a有缩小且远离螺线管的趋势，线圈a对水平桌面的压力将增大，C错误、D正确．][母题迁移]●迁移1 磁体靠近两自由移动的金属环1．如图10111所示，两个相同的轻质铝环套在一根水平光滑绝缘杆上，当一条形磁铁向左运动靠近两环时，两环的运动情况是( )图10111A．同时向左运动，间距增大B．同时向左运动，间距减小C．同时向右运动，间距减小D．同时向右运动，间距增大B[根据“来拒去留”可知，两环同时向左运动，又因两环中产生同向的感应电流，相互吸引，故两环间距又减小，B正确．]●迁移2 磁体靠近面积可变的金属线圈2. (多选)如图10112所示，光滑固定的金属导轨M、N水平放置，两根导体棒P、Q 平行放置在导轨上，形成一个闭合回路，一条形磁铁从高处下落接近回路时( )图10112A．P、Q将相互靠拢B．P、Q将相互远离C．磁铁的加速度仍为gD．磁铁的加速度小于gAD[根据楞次定律的另一种表述——感应电流的效果总要反抗产生感应电流的原因．本题中“原因”是回路中磁通量的增加，归根结底是磁铁靠近回路，“效果”便是阻碍磁通量的增加和磁铁的靠近．所以，P、Q将互相靠近且磁铁的加速度小于g，应选A、D.]●迁移3 磁体先靠近又远离金属线圈3.如图10113所示，质量为m的铜质小闭合线圈静置于粗糙水平桌面上．当一个竖直放置的条形磁铁贴近线圈，沿线圈中线由左至右从线圈正上方等高、匀速经过时，线圈始终保持不动．则关于线圈在此过程中受到的支持力F N和摩擦力F f的情况，以下判断正确的是( )【导学号：92492363】图10113A．F N先大于mg，后小于mgB．F N一直大于mgC．F f先向左，后向右D．线圈中的电流方向始终不变A[条形磁铁向右运动的过程中，线圈中的磁通量先增加后减小，为阻碍磁通量的变化，线圈先有向下的运动趋势，后有向上的运动趋势，故F N先大于mg，后小于mg，A项正确，B 项错误；条形磁铁相对线圈一直向右运动，为阻碍相对运动，线圈有向右运动的趋势，故摩擦力F f一直向左，C项错误；线圈中的磁通量先增加后减小，据楞次定律可知，感应电流的方向(俯视)先逆时针后顺时针，D项错误．]四个常用推论对楞次定律中“阻碍”的含义可以推广为感应电流的“效果”总是阻碍产生感应电流的原因，可由以下四种方式呈现：1．阻碍原磁通量的变化，即“增反减同”．2．阻碍相对运动，即“来拒去留”．3．使线圈面积有扩大或缩小的趋势，即“增缩减扩”．4．阻碍原电流的变化(自感现象)，即“增反减同”．。
高考物理一轮复习第10章第1节电磁感应现象楞次定律教学案新人教版知识点一| 磁通量电磁感应现象1．磁通量(1)概念：在磁感应强度为B的匀强磁场中，与磁场方向垂直的平面的面积S和B的乘积。
(2)公式：Φ＝B·S。
适用条件：(1)匀强磁场；(2)S为垂直磁场的有效面积。
(3)单位：1 Wb＝1 T·m2。
(4)矢标性：磁通量的正、负号不表示方向，磁通量是标量。
2．电磁感应现象当穿过闭合电路的磁通量发生变化时，闭合电路中有感应电流产生的现象。
3．产生感应电流的条件(1)条件：①电路闭合；②磁通量发生变化。
(2)特例：闭合电路的一部分导体在磁场内做切割磁感线运动。
4．电磁感应现象的实质磁通量发生变化时，电路中产生感应电动势，如果电路闭合，则有感应电流；如果电路不闭合，则只有感应电动势，而无感应电流。
[判断正误](1)穿过闭合电路的磁通量发生变化，电路中不一定有感应电流产生。
(×)(2)线框不闭合时，即使穿过线框的磁通量发生变化，线框中也没有感应电流产生。
(3)当导体切割磁感线时，一定产生感应电动势。
(√)考法1 对磁通量的理解1．如图所示，两个同心圆形线圈a、b在同一平面内，其半径大小关系为r a>r b，条形磁铁穿过圆心并与圆面垂直，则穿过两线圈的磁通量Φa、Φb间的大小关系为( )A．Φa>Φb B．Φa＝ΦbC．Φa<Φb D．条件不足，无法判断C[条形磁铁内部的磁感线全部穿过a、b两个线圈，而外部磁感线穿过线圈a的比穿过线圈b的要多，线圈a中磁感线条数的代数和要小，故选项C正确。
]2.磁通量是研究电磁感应现象的重要物理量，如图所示，通有恒定电流的导线MN与闭合线框共面，第一次将线框由位置1平移到位置2，第二次将线框绕cd边翻转到位置2，设先后两次通过线框的磁通量变化分别为ΔΦ1和ΔΦ2，则( )A．ΔΦ1>ΔΦ2B．ΔΦ1＝ΔΦ2C．ΔΦ1<ΔΦ2D．无法确定C[设闭合线框在位置1时的磁通量为Φ1，在位置2时的磁通量为Φ2，直线电流产生的磁场在位置1处比在位置2处要强，故Φ1>Φ2。
第1讲 电磁感应现象 楞次定律板块一 主干梳理·夯实基础【知识点1】 磁通量 Ⅰ1.磁通量(1)定义：匀强磁场中，磁感应强度(B )与垂直磁场方向的面积(S )的乘积叫做穿过这个面积的磁通量，简称磁通，我们可以用穿过这一面积的磁感线条数的多少来形象地理解。
(2)公式：Φ＝BS 。
(3)适用条件：①匀强磁场；②S 是垂直磁场方向的有效面积。
(4)单位：韦伯(Wb)，1 Wb ＝1_T·m 2。
(5)标量性：磁通量是标量，但有正负之分。
磁通量的正负是这样规定的，即任何一个平面都有正、反两面，若规定磁感线从正面穿入时磁通量为正，则磁感线从反面穿入时磁通量为负。
2.磁通量的变化量在某个过程中，穿过某个平面的磁通量的变化量等于末磁通量Φ2与初磁通量Φ1的差值，即ΔΦ＝Φ2－Φ1。
3.磁通量的变化率(磁通量的变化快慢) 磁通量的变化量与发生此变化所用时间的比值，即ΔΦΔt。
【知识点2】 电磁感应现象 Ⅰ1.电磁感应现象：当闭合电路的磁通量发生改变时，电路中有感应电流产生的现象。
2.产生感应电流的条件(1)电路闭合。
(2)磁通量变化。
3.电磁感应现象的两种情况(1)闭合电路中部分导体做切割磁感线运动。
(2)穿过闭合回路的磁通量发生变化。
4.电磁感应现象的实质 电磁感应现象的实质是产生感应电动势，如果回路闭合则产生感应电流；如果回路不闭合，则只产生感应电动势，而不产生感应电流。
5.能量转化 发生电磁感应现象时，机械能或其他形式的能转化为电能。
【知识点3】 楞次定律 Ⅱ1.楞次定律(1)内容：感应电流产生的磁场总要阻碍引起感应电流的磁通量的变化。
(2)适用范围：适用于一切回路磁通量变化的情况。
2.右手定则(1)内容：①磁感线穿入右手手心。
(从掌心入，手背穿出) ②大拇指指向导体运动的方向。
③其余四指指向感应电流的方向。
(2)适用范围：适用于部分导体切割磁感线。
板块二考点细研·悟法培优考点1电磁感应现象的判断[解题技巧]1.磁通量变化的常见情况2.感应电流能否产生的判断例1(多选)如图所示，矩形闭合线圈abcd竖直放置，OO′是它的对称轴，通电直导线AB 与OO′平行。
第1讲电磁感应现象楞次定律一、磁通量1.概念：在磁感应强度为B的匀强磁场中，与磁场方向垂直的面积S与B的乘积.2.公式：Φ＝BS.3.适用条件：(1)匀强磁场.(2)S为垂直磁场的有效面积.4.磁通量是标量(填“标量”或“矢量”).5.物理意义：相当于穿过某一面积的磁感线的条数.如图1所示，矩形abcd、abb′a′、a′b′cd的面积分别为S1、S2、S3，匀强磁场的磁感应强度B与平面a′b′cd垂直，则：图1(1)通过矩形abcd的磁通量为BS1cos θ或BS3.(2)通过矩形a′b′cd的磁通量为BS3.(3)通过矩形abb′a′的磁通量为0.6.磁通量变化：ΔΦ＝Φ2－Φ1.二、电磁感应现象1.定义：当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中有感应电流产生，这种利用磁场产生电流的现象叫做电磁感应.2.条件(1)条件：穿过闭合电路的磁通量发生变化.(2)例如：闭合电路的一部分导体在磁场内做切割磁感线的运动.3.实质产生感应电动势，如果电路闭合，则有感应电流.如果电路不闭合，则只有感应电动势而无感应电流.自测1(多选)下列说法正确的是( )A.闭合电路内只要有磁通量，就有感应电流产生B.穿过闭合电路的磁通量发生变化，电路中不一定有感应电流产生C.线框不闭合时，即使穿过线框的磁通量发生变化，线框中也没有感应电流产生D.当导体切割磁感线时，一定产生感应电动势答案CD三、感应电流方向的判定1.楞次定律(1)内容：感应电流的磁场总要阻碍引起感应电流的磁通量的变化.(2)适用范围：一切电磁感应现象.2.右手定则(1)内容：如图2，伸开右手，使拇指与其余四个手指垂直并且都与手掌在同一平面内：让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向.图2(2)适用情况：导线切割磁感线产生感应电流.自测2如图3所示，一圆形金属线圈放置在水平桌面上，匀强磁场垂直桌面竖直向下，过线圈上A点作切线OO′，OO′与线圈在同一平面上.在线圈以OO′为轴翻转180°的过程中，线圈中电流流向( )图3A.始终为A→B→C→AB.始终为A→C→B→AC.先为A→C→B→A，再为A→B→C→AD.先为A→B→C→A，再为A→C→B→A答案 A解析在线圈以OO′为轴翻转0～90°的过程中，穿过线圈正面向里的磁通量逐渐减小，则感应电流产生的磁场垂直桌面向下，由楞次定律可知感应电流方向为A→B→C→A；线圈以OO′为轴翻转90°～180°的过程中，穿过线圈反面向里的磁通量逐渐增加，则感应电流产生的磁场垂直桌面向上，由楞次定律可知感应电流方向仍然为A→B→C→A，A正确.命题点一电磁感应现象的理解和判断常见的产生感应电流的三种情况例1如图4所示，一个U形金属导轨水平放置，其上放有一个金属导体棒ab，有一磁感应强度为B的匀强磁场斜向上穿过轨道平面，且与竖直方向的夹角为θ.在下列各过程中，一定能在轨道回路里产生感应电流的是( )图4A.ab向右运动，同时使θ减小B.使磁感应强度B减小，θ角同时也减小C.ab向左运动，同时增大磁感应强度BD.ab向右运动，同时增大磁感应强度B和θ角(0°<θ<90°)答案 A解析设此时回路面积为S，据题意，磁通量Φ＝BS cos θ，对A选项，S增大，θ减小，cos θ增大，则Φ增大，A正确.对B选项，B减小，θ减小，cos θ增大，Φ可能不变，B错误.对C选项，S减小，B增大，Φ可能不变，C错误.对D选项，S增大，B增大，θ增大，cos θ减小，Φ可能不变，D错误.故只有A正确.变式1(多选)如图5所示，水平面内有两条相互垂直且彼此绝缘的通电长直导线，以它们为坐标轴构成一个平面直角坐标系.四个相同的圆形闭合线圈在四个象限内完全对称放置，两直导线中的电流大小与变化情况完全相同，电流方向如图中所示，当两直导线中的电流都增大时，四个线圈a、b、c、d中感应电流的情况是( )图5A.线圈a中有感应电流B.线圈b中有感应电流C.线圈c中无感应电流D.线圈d中无感应电流答案AD变式2(多选)(2015·全国卷Ⅰ·19)1824年，法国科学家阿拉果完成了著名的“圆盘实验”.实验中将一铜圆盘水平放置，在其中心正上方用柔软细线悬挂一枚可以自由旋转的磁针，如图6所示.实验中发现，当圆盘在磁针的磁场中绕过圆盘中心的竖直轴旋转时，磁针也随着一起转动起来，但略有滞后.下列说法正确的是( )图6A.圆盘上产生了感应电动势B.圆盘内的涡电流产生的磁场导致磁针转动C.在圆盘转动的过程中，磁针的磁场穿过整个圆盘的磁通量发生了变化D.圆盘中的自由电子随圆盘一起运动形成电流，此电流产生的磁场导致磁针转动答案AB解析当圆盘转动时，圆盘的半径切割磁针产生的磁场的磁感线，产生感应电动势，选项A正确.如图所示，铜圆盘上存在许多小的闭合回路，当圆盘转动时，穿过小的闭合回路的磁通量发生变化，回路中产生感应电流，根据楞次定律，感应电流阻碍其相对运动，但抗拒不了相对运动，故磁针会随圆盘一起转动，但略有滞后，选项B正确；在圆盘转动过程中，磁针的磁场穿过整个圆盘的磁通量始终为零，选项C错误；圆盘中的电子定向移动不会产生定向移动的电流，因为圆盘本身不带电(圆盘内正负电荷代数和为零)，故圆盘转动时没有因电子随圆盘定向移动形成的电流，选项D错误.命题点二感应电流方向的两种判断方法1.用楞次定律判断(1)楞次定律中“阻碍”的含义：(2)应用楞次定律的思路：2.用右手定则判断该方法只适用于切割磁感线产生的感应电流，注意三个要点：(1)掌心——磁感线垂直穿入；(2)拇指——指向导体运动的方向；(3)四指——指向感应电流的方向.例2(2017·全国卷Ⅲ·15)如图7，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直，金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属线框T位于回路围成的区域内，线框与导轨共面.现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是( )图7A.PQRS中沿顺时针方向，T中沿逆时针方向B.PQRS 中沿顺时针方向，T 中沿顺时针方向C.PQRS 中沿逆时针方向，T 中沿逆时针方向D.PQRS 中沿逆时针方向，T 中沿顺时针方向 答案 D解析 金属杆PQ 突然向右运动，在运动开始的瞬间，闭合回路PQRS 中磁场方向垂直纸面向里，磁通量增大，由楞次定律可判断，闭合回路PQRS 中感应电流产生的磁场垂直纸面向外，由安培定则可判断感应电流方向为逆时针；由于闭合回路PQRS 中感应电流产生的磁场方向垂直纸面向外，与原磁场方向相反，则T 中磁通量减小，由楞次定律可判断，T 中感应电流产生的磁场方向垂直纸面向里，由安培定则可知T 中感应电流方向为顺时针，选项D 正确. 例3 (2017·湖北武汉名校联考)如图8甲所示，长直导线与闭合金属线框位于同一平面内，长直导线中的电流i 随时间t 的变化关系如图乙所示.在0～T2时间内，直导线中电流向上，则在T2～T 时间内，线框中感应电流的方向与所受安培力的合力方向分别是( )图8A.顺时针，向左B.逆时针，向右C.顺时针，向右D.逆时针，向左 答案 B解析 在0～T 2时间内，直导线中电流向上，由题图乙知，在T2～T 时间内，直导线电流方向也向上，根据安培定则知，导线右侧磁场的方向垂直纸面向里，电流逐渐增大，则磁场逐渐增强，根据楞次定律，金属线框中产生逆时针方向的感应电流.根据左手定则，金属线框左边受到的安培力方向向右，右边受到的安培力向左，离导线越近，磁场越强，则左边受到的安培力大于右边受到的安培力，所以金属线框所受安培力的合力方向向右，故B 正确，A 、C 、D 错误.变式3 (2017·贵州遵义航天中学模拟)如图9所示，在通电长直导线AB 的一侧悬挂一可以自由摆动的闭合矩形金属线圈P ，AB 在线圈平面内.当发现闭合线圈向右摆动时( )图9A.AB 中的电流减小，用楞次定律判断得线圈中产生逆时针方向的电流B.AB 中的电流不变，用楞次定律判断得线圈中产生逆时针方向的电流C.AB 中的电流增大，用楞次定律判断得线圈中产生逆时针方向的电流D.AB 中的电流增大，用楞次定律判断得线圈中产生顺时针方向的电流 答案 C解析 根据安培定则可知线圈所在处的磁场方向垂直纸面向里，若直导线中的电流增大，穿过线圈的磁通量增大，根据楞次定律得到：线框中感应电流方向为逆时针方向.根据左手定则可知线圈所受安培力指向线圈内，由于靠近导线磁场强，则安培力较大；远离导线磁场弱，则安培力较小.因此线圈离开AB 直导线，即向右摆动，反之产生顺时针方向的电流，向左摆动，故C 正确.变式4 MN 、GH 为光滑的水平平行金属导轨，ab 、cd 为跨在导轨上的两根金属杆，匀强磁场垂直穿过MN 、GH 所在的平面，如图10所示，则()图10A.若固定ab ，使cd 向右滑动，则abdc 回路有电流，电流方向由a 到b 到d 到cB.若ab 、cd 以相同的速度一起向右滑动，则abdc 回路有电流，电流方向由c 到d 到b 到aC.若ab 向左、cd 向右同时运动，则abdc 回路电流为0D.若ab 、cd 都向右运动，且两棒速度v cd >v ab ，则abdc 回路有电流，电流方向由c 到d 到b 到a 答案 D解析 若固定ab ，使cd 向右滑动，由右手定则知应产生顺时针方向的电流，故A 错.若ab 、cd 同向运动且速度大小相同，ab 、cd 所围的面积不变，磁通量不变，不产生感应电流，故B 错.若ab 向左、cd 向右同时运动，则abdc 回路中有顺时针方向的电流，故C 错.若ab 、cd 都向右运动，且v cd >v ab ，则ab 、cd 所围的面积发生变化，磁通量也发生变化，故由楞次定律可判断出产生由c 到d 到b 到a 的电流，故D 正确. 命题点三 楞次定律推论的应用楞次定律中“阻碍”的含义可以推广为：感应电流的效果总是阻碍引起感应电流的原因，列表说明如下：磁铁远离，是引力例4 如图11所示，光滑平行导轨M 、N 固定在同一水平面上，两根导体棒P 、Q 平行放置在导轨上，形成一个闭合回路，当一条形磁铁从高处下落接近回路时( )图11A.P 、Q 将互相靠拢B.P 、Q 将互相远离C.磁铁的加速度仍为gD.磁铁的加速度大于g 答案 A解析 解法一 根据楞次定律的另一表述“感应电流的效果总是要阻碍产生感应电流的原因”，本题中“原因”是回路中磁通量的增加，归根结底是磁铁靠近回路，“效果”便是阻碍磁通量的增加和磁铁的靠近.所以，P 、Q 将互相靠拢且磁铁的加速度小于g ，选项A 正确. 解法二 设磁铁下端为N 极，根据楞次定律可判断出P 、Q 中的感应电流方向，如图所示，根据左手定则可判断P 、Q 所受安培力的方向，可见，P 、Q 将相互靠拢.由于回路所受安培力的合力向下，由牛顿第三定律知，磁铁将受到向上的反作用力，从而加速度小于g .当磁铁下端为S 极时，根据类似的分析可得到相同的结论，选项A 正确.变式5 (2018·湖北宜昌质检)如图12所示，一个N 极朝下的条形磁铁竖直下落，恰能穿过水平放置的固定矩形导线框，则( )图12A.磁铁经过位置①时，线框中感应电流沿abcd方向；经过位置②时，沿adcb方向B.磁铁经过位置①时，线框中感应电流沿adcb方向；经过位置②时，沿abcd方向C.磁铁经过位置①和②时，线框中的感应电流都沿abcd方向D.磁铁经过位置①和②时，线框中感应电流都沿adcb方向答案 A解析当磁铁经过位置①时，穿过线框的磁通量向下且不断增加，由楞次定律可确定感应电流的磁场方向向上，阻碍磁通量的增加，根据右手螺旋定则可判定感应电流应沿abcd方向.同理可判断当磁铁经过位置②时，感应电流沿adcb方向.变式6在水平面内有一固定的U型裸金属框架，框架上静止放置一根粗糙的金属杆ab，整个装置放在竖直方向的匀强磁场中，如图13所示.下列说法中正确的是( )图13A.只有当磁场方向向上且增强，ab杆才可能向左移动B.只有当磁场方向向下且减弱，ab杆才可能向右移动C.无论磁场方向如何，只要磁场减弱，ab杆就可能向右移动D.当磁场变化时，ab杆中一定有电流产生，且一定会移动答案 C解析由楞次定律可知，当闭合回路的磁通量增大时，导体棒将向左移动，阻碍磁通量的增加，当闭合回路的磁通量减小时，导体棒将向右运动，以便阻碍磁通量的减小，与磁场方向无关，故选C.命题点四 三定则一定律的应用安培定则、左手定则、右手定则、楞次定律的应用对比：例5 (多选)如图14所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ 、MN ，MN 的左边有一如图所示的闭合电路，当PQ 在一外力的作用下运动时，MN 向右运动，则PQ 所做的运动可能是( )图14A.向右加速运动B.向左加速运动C.向右减速运动D.向左减速运动 答案 BC解析 MN 向右运动，说明MN 受到向右的安培力，因为ab 在MN 处的磁场垂直纸面向里―――→左手定则MN 中的感应电流方向为M →N ―――→安培定则L 1中感应电流的磁场方向向上―――→楞次定律⎩⎪⎨⎪⎧L 2中磁场方向向上减弱L 2中磁场方向向下增强.若L 2中磁场方向向上减弱―――→安培定则PQ 中电流方向为Q →P 且减小―――→右手定则向右减速运动；若L 2中磁场方向向下增强―――→安培定则PQ 中电流方向为P →Q 且增大―――→右手定则向左加速运动.变式7 (多选)如图15所示，金属导轨上的导体棒ab 在匀强磁场中沿导轨做下列哪种运动时，铜制线圈c 中将有感应电流产生且被螺线管吸引( )图15A.向右做匀速运动B.向左做减速运动C.向右做减速运动D.向右做加速运动答案BC解析当导体棒向右匀速运动时产生恒定的电流，线圈中的磁通量恒定，无感应电流出现，A错；当导体棒向左做减速运动时，由右手定则可判定回路中出现了b→a的感应电流且减小，由安培定则知螺线管中感应电流的磁场向左在减弱，由楞次定律知c中出现顺时针方向的感应电流(从右向左看)且被螺线管吸引，B对；同理可判定C对，D错.变式8置于匀强磁场中的金属圆盘中央和边缘各引出一根导线，与套在铁芯上部的线圈A 相连.套在铁芯下部的线圈B引出两根导线接在两根水平光滑导轨上，如图16所示.导轨上有一根金属棒ab静止处在垂直于纸面向外的匀强磁场中.下列说法正确的是( )图16A.圆盘顺时针加速转动时，ab棒将向右运动B.圆盘顺时针匀速转动时，ab棒将向右运动C.圆盘顺时针减速转动时，ab棒将向右运动D.圆盘逆时针加速转动时，ab棒将向左运动答案 C1.(2018·河北邢台质检)下列说法中正确的是( )A.当穿过某个面的磁通量等于零时，该区域的磁感应强度一定为零B.磁感应强度的方向一定与通电导线所受安培力方向、直导线方向都垂直C.感应电流遵从楞次定律所描述的方向，这是能量守恒定律的必然结果D.洛伦兹力不改变运动电荷的速度答案 C解析当磁场与平面平行时，磁通量为零，而磁感应强度不一定为零，故A错误；根据左手定则可知，安培力一定与磁感应强度及电流方向垂直，而磁场方向一定与通电导线所受安培力方向垂直，但不一定与直导线方向垂直，故B错误；感应电流遵从楞次定律所描述的方向，这是能量守恒定律的必然结果，故C正确；洛伦兹力对电荷不做功，因此不改变运动电荷的速度大小，但可以改变速度的方向，故D错误.2.下列图中能产生感应电流的是( )答案 B解析根据产生感应电流的条件：A中，电路没闭合，无感应电流；B中，电路闭合，且垂直磁感线的平面的面积增大，即闭合电路的磁通量增大，有感应电流；C中，穿过闭合线圈的磁感线相互抵消，磁通量恒为零，无感应电流；D中，闭合回路中的磁通量不发生变化，无感应电流.3.物理课上，老师做了一个奇妙的“跳环实验”.如图1所示，她把一个带铁芯的线圈L、开关S和电源用导线连接起来后，将一金属套环置于线圈L上，且使铁芯穿过套环.闭合开关S的瞬间，套环立刻跳起.某同学另找来器材再探究此实验.他连接好电路，经重复实验，线圈上的套环均未动.对比老师演示的实验，下列四个选项中，导致套环未动的原因可能是( )图1A.线圈接在了直流电源上B.电源电压过高C.所选线圈的匝数过多D.所用套环的材料与老师的不同答案 D解析无论实验用的是交流电还是直流电，闭合开关S的瞬间，穿过套环的磁通量均增加，只要套环的材料是导体，套环中就能产生感应电流，套环就会跳起.如果套环是用塑料做的，则不能产生感应电流，也就不会受安培力作用而跳起.选项D正确.4.如图2所示，线圈两端与电阻相连构成闭合回路，在线圈上方有一竖直放置的条形磁铁，磁铁的S极朝下.在将磁铁的S极插入线圈的过程中( )图2A.通过电阻的感应电流的方向由a到b，线圈与磁铁相互排斥B.通过电阻的感应电流的方向由b到a，线圈与磁铁相互排斥C.通过电阻的感应电流的方向由a到b，线圈与磁铁相互吸引D.通过电阻的感应电流的方向由b到a，线圈与磁铁相互吸引答案 A解析将磁铁的S极插入线圈的过程中，由楞次定律知，通过电阻的感应电流的方向由a 到b，线圈与磁铁相互排斥.5.如图3所示的金属圆环放在匀强磁场中，将它从磁场中匀速拉出来，下列说法正确的是( )图3A.向左拉出和向右拉出，其感应电流方向相反B.不管从什么方向拉出，金属圆环中的感应电流方向总是顺时针C.不管从什么方向拉出，环中的感应电流方向总是逆时针D.在此过程中感应电流大小不变答案 B解析金属圆环不管是从什么方向拉出磁场，金属圆环中的磁通量方向不变，且不断减小，根据楞次定律知，感应电流的方向相同，感应电流的磁场方向和原磁场的方向相同，则由右手螺旋定则知感应电流的方向是顺时针方向，A、C错误，B正确；金属圆环匀速拉出磁场过程中，磁通量的变化率在发生变化，感应电流的大小也在发生变化，D错误.6.如图4所示，一质量为m的条形磁铁用细线悬挂在天花板上，细线从一水平金属圆环中穿过.现将环从位置Ⅰ释放，环经过磁铁到达位置Ⅱ.设环经过磁铁上端和下端附近时细线的张力分别为F T1和F T2，重力加速度大小为g，则( )图4A.F T1＞mg，F T2＞mgB.F T1＜mg，F T2＜mgC.F T1＞mg，F T2＜mgD.F T1＜mg，F T2＞mg答案 A解析金属圆环从位置Ⅰ到位置Ⅱ过程中，由楞次定律知，金属圆环在磁铁上端时受力向上，在磁铁下端时受力也向上，则金属圆环对磁铁的作用力始终向下，对磁铁受力分析可知F T1＞mg，F T2＞mg，A正确.7.(多选)如图5所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，当PQ在外力作用下运动时，MN在磁场力的作用下向右运动，则PQ所做的运动可能是( )图5A.向右加速运动B.向左加速运动C.向右减速运动D.向左减速运动答案BC解析设PQ向右运动，用右手定则和安培定则判定可知穿过L1的磁感线方向向上.若PQ向右加速运动，则穿过L1的磁通量增加，用楞次定律判定可知通过MN的感应电流方向是N→M，对MN用左手定则判定，可知MN向左运动，可见A选项不正确.若PQ向右减速运动，则穿过L1的磁通量减少，用楞次定律判定可知通过MN的感应电流方向是M→N，对MN用左手定则判定，可知MN是向右运动，可见C正确.同理设PQ向左运动，用上述类似的方法可判定B 正确，而D错误.8.如图6所示，金属棒ab 、金属导轨和螺线管组成闭合回路，金属棒ab 在匀强磁场B 中沿导轨向右运动，则( )图6A.ab 棒不受安培力作用B.ab 棒所受安培力的方向向右C.ab 棒向右运动速度v 越大，所受安培力越大D.螺线管产生的磁场，A 端为N 极答案 C解析 金属棒ab 沿导轨向右运动时，安培力方向向左，“阻碍”其运动，选项A 、B 错误；金属棒ab 沿导轨向右运动时，感应电动势E ＝Blv ，感应电流I ＝E R ，安培力F ＝BIl ＝B 2l 2v R，可见，选项C 正确；根据右手定则可知，流过金属棒ab 的感应电流的方向是从b 流向a ，所以流过螺线管的电流方向是从A 端到达B 端，根据右手螺旋定则可知，螺线管的A 端为S 极，选项D 错误.9.(多选)如图7所示，在磁感应强度大小为B 、方向竖直向上的匀强磁场中，有一质量为m 、阻值为R 的闭合矩形金属线框abcd ，用绝缘轻质细杆悬挂在O 点，并可绕O 点左右摆动.金属线框从图示位置的右侧某一位置由静止释放，在摆动到左侧最高点的过程中，细杆和金属线框平面始终处于同一平面，且垂直纸面.则下列说法中正确的是( )图7A.线框中感应电流的方向先是d →c →b →a →d ，后是a →b →c →d →aB.线框中感应电流的方向是d →c →b →a →dC.穿过线框中的磁通量先变大后变小D.穿过线框中的磁通量先变小后变大答案 BD解析 线框从图示位置的右侧摆到最低点的过程中，穿过线框的磁通量减小，由楞次定律可判断感应电流的方向为d →c →b →a →d ，从最低点到左侧最高点的过程中，穿过线框的磁通量增大，由楞次定律可判断感应电流的方向为d→c→b→a→d.10.(多选)如图8，两同心圆环A、B置于同一水平面上，其中B为均匀带负电绝缘环，A为导体环.当B绕轴心顺时针转动且转速增大时，下列说法正确的是( )图8A.A中产生逆时针的感应电流B.A中产生顺时针的感应电流C.A具有收缩的趋势D.A具有扩张的趋势答案BD解析由题图可知，B为均匀带负电绝缘环，B中电流为逆时针方向，由右手螺旋定则可知，电流的磁场垂直纸面向外且逐渐增大；由楞次定律可知，磁场增大时，感应电流的磁场与原磁场的方向相反，所以感应电流的磁场的方向垂直纸面向里，A中感应电流的方向为顺时针方向，故A错误，B正确；B环外的磁场的方向与B环内的磁场的方向相反，当B环内的磁场增强时，A环具有面积扩张的趋势，故C错误，D正确.11.如图9所示，金属棒ab置于水平放置的U形光滑导轨上，在ef右侧存在有界匀强磁场B，磁场方向垂直导轨平面向下，在ef左侧的无磁场区域cdef内有一半径很小的金属圆环L，圆环与导轨在同一平面内.当金属棒ab在水平恒力F作用下从磁场左边界ef处由静止开始向右运动后，下列有关圆环的说法正确的是( )图9A.圆环内产生变大的感应电流，圆环有收缩的趋势B.圆环内产生变大的感应电流，圆环有扩张的趋势C.圆环内产生变小的感应电流，圆环有收缩的趋势D.圆环内产生变小的感应电流，圆环有扩张的趋势答案 C解析根据右手定则，当金属棒ab在恒力F的作用下向右运动时，abdc回路中会产生逆时。
