根据我做开关电源的经验，总结出变压器发出啸叫声主要有以下几个原因：
1）变压器本身的问题，如浸漆烘干不到位，导致磁芯不牢固引起机械振动而发出响声；还有就是气隙的长度不适合，导致变压器的工作状态不稳定，也会发出响声；最后，线包没有绕紧也可能导致响声。

2）电路设置的问题，尤其是光耦和431配对使用的时候，如果偏置电流设置不当，就会造成电路工作的时候处于不稳定的状态以致产生振荡而发出响声；还有431的输出端和控制端之间的RC反馈设置不当也会造成振荡而引起响声。

3）元器件的质量问题，如输入滤波电容容量不足，输出整流快恢复二极管（或肖特基二极管）质量不好，功率MOS管质量不好，RCD反冲吸收回路的高压电容或二极管质量不好等等，这些问题都有可能导致震荡而引起响声。

4）电路板布线不恰当，从而造成干扰引发振荡，导致响声。

其次就是从机械上下功夫，使得磁分子的运动不引起周围空气的振动。

也就是固定磁芯，使他不能产生机械振动。

变压器有杂音一般是变压器制作工艺没处理好会引起的：
主要有低频杂音和高频杂音，
低频杂音主要表现在哪些方面呢？
高频杂音主要表现在哪些方面呢？
解决问题是要如何做？
是否还有其他方面引起变压器杂音？
变压器杂音主要是由于变压器的激磁成分中含有低频杂音，使得磁芯的磁分子在这个低频磁场下运动，产生机械振动，引起周围空气的振动。

这个空气的振动最终传到人的耳朵而被人所听见。

知道原因之后，我们就可以找解决办法了。

首先就是使变压器避免产生这样的低频的磁场，也就是从电路上下功夫，使变压器的激磁电流避开这个频段。

1。

变压器有杂音缘由分析造成开关电源啸叫的原因凡是做过开发工作的人员都有这样的经历，测试开关电源或在实验中有听到类似产品打高压不良的漏电声响或高压拉弧的声音不请自来：其声响或大或小，或时有时无;其韵律或深沉或刺耳，或变化无常者皆有。

1、变压器(Transformer)浸漆不良：包括未含浸凡立水(Varnish)。

啸叫并引起波形有尖刺，但一般带载能力正常，特别说明：输出功率越大者啸叫越甚之,小功率者则表现不一定明显。

本人曾在一款72W的充电器产品中就有过带载不良的经验，并在此产品中发现对磁芯的材质有着严格的要求。

(此款产品客户要求较为严格)补充一点，当变压器的设计欠佳也有可能工作时振动产生异响。

2、PWMIC接地走线失误：通常产品表现为会有部分能正常工作，但有部分产品却无法带载并有可能无法起振的故障，特别是应用某些低功耗IC时，更有可能无法正常工作。

本人曾用过SG6848试板，由于当初没有透彻了解IC的性能，凭着经验便匆匆layout，结果试验时竟然不能做宽电压测试。

悲哀呀!3、光耦(OptoCoupler)工作电流点走线失误：当光耦的工作电流电阻的位置连接在次级滤波电容之前时也会有啸叫的可能，特别是当带载越多时更甚。

4、基准稳压(Regulator)ICTL431的接地线失误：同样的次级的基准稳压IC的接地和初级IC的接地一样有着类似的要求，那就是都不能直接和变压器的冷地热地相连接。

如果连在一起的后果就是带载能力下降并且啸叫声和输出功率的大小呈正比。

当输出负载较大，接近电源功率极限时，开关变压器可能会进入一种不稳定状态：前一周期开关管占空比过大，导通时间过长,通过高频变压器传输了过多的能量;直流整流的储能电感本周期内能量未充分释放，经PWM判断在下一个周期内没有产生令开关管导通的驱动信号或占空比过小;开关管之后的整个周期内为截止状态，或者导通时间过短;储能电感经过多于一整会大……如此周而复始，使变压器发生较低频率(有规律的间歇性全截止周期或占空比剧烈变化的频率)的振动，发出人耳可以听到的较低频率的声音。

开关电源的啸叫原因分析1、截止状态变压器啸叫(Transformer)浸回路漆不良正常工作：。

包括未含开关电源浸凡立啸叫水(Varnish振动频率)。

啸叫并能量释放工作电流引起波形有尖刺开关，但一般间歇性带载通时能力正常，发出声音特别说明：。

啸叫输出功率开关电源越大者啸叫越占空比甚之,占空比小超载状态功率者则表现能量释放不一定明显。

导通本人开关电源曾在一款输出负载72W的超载状态充电器产品中就有输出负载过振动频率带载不良占空比的经验啸叫，并在此产品中占空比许多发现对磁能量释放芯的材质有着通时严格的要求。

啸叫(此款产品输出负载发出声音客户要求较为严格通时)补充一点开关电源，当变压器回路的设计振动频率欠佳也有回路可能工作时振动产生杂波信号异响。

2、PWM啸叫IC接地走截止状态线失误：。

截止周期通常产品表现为会许多有部分开关电源能正常工作周期开关，但有输出电压部分产品却导通无法正常工作带载并发出声音有可能无法起输出负载振的故障，特别间歇性杂波信号是应用某些低输出负载功耗IC时截止周期，更有开关电源可能无法正常回路工作。

开关电源本人曾用周期开关过SG6848试板输出电压，由于当初输出负载没有透彻了解占空比IC的性能杂波信号，凭着经验便输出电压匆匆layout输出负载，低频结果试验时开关竟然不能做许多宽电压测试。

杂波信号悲哀呀!3超载状态、光耦(OptoCoupler超载状态截止状态)工作电流点走线正常工作失误通时：。

当光耦低频的工作电流电阻的能量释放位置连接在周期开关次级滤波杂波信号电容之前能量释放时也会有输出电压啸叫的输出电压可能，特别是当振动频率带载IC 越间歇性多时更甚。

4、低频基准稳压(啸叫许多Regulator)IC截止周期TL431的接地线失误：。

同样截止周期的次IC级的基准稳超载状态压工作电流IC的接地和占空比初级IC的接地截止状态一样有着回路类似的正常工作要求，周期开关那就是都截止周期不能直接和变压器导通的许多冷地热地相输出电压连接。

解决开关电源啸叫的六种方法【大比特导读】开关电源控制着电路中开关管开通和关断的时间比率，维持着稳定的电路电压输出，是一种非常常见的电源设计。

但是从事过开关电源设计的人都知道，在对开关电源进行测试的过程当中，经常会听到一些啸叫声，类似于打高压不良时发出的漏电音，或着像高压拉弧的声音。

那么当这些现象出现时，应当如何解决他们？开关电源控制着电路中开关管开通和关断的时间比率，维持着稳定的电路电压输出，是一种非常常见的电源设计。

但是从事过开关电源设计的人都知道，在对开关电源进行测试的过程当中，经常会听到一些啸叫声，类似于打高压不良时发出的漏电音，或着像高压拉弧的声音。

那么当这些现象出现时，应当如何解决他们呢?通常来说，开关电源啸叫的原因一般有下面几种诱因。

1、PWM IC接地走线失误通常产品表现为会有部分能正常工作，但有部分产品却无法带载并有可能无法起振的故障，特别是应用某些低功耗IC时，更有可能无法正常工作。

比如SG6848($0.2610)试板，由于当初没有透彻了解IC的性能，凭着经验便匆匆layout，结果试验时竟然不能做宽电压测试。

2、变压器浸漆不良包括未含浸凡立水。

啸叫并引起波形有尖刺，但一般带载能力正常，特别说明：输出功率越大者啸叫越强，小功率者则表现不一定明显。

一款72W的充电器产品中就有过带载不良的经验，并在此产品中发现对磁芯的材质有着严格的要求。

补充一点，当变压器的设计欠佳时，也有可能工作时振动产生异响。

3、光耦工作电流点走线失误当光耦的工作电流电阻的位置连接在次级滤波电容之前时，也会有啸叫的可能，特别是当带载越多时更甚。

4、基准稳压IC TL431($0.0625)的接地线失误同样的次级的基准稳压IC的接地和初级IC的接地一样有着类似的要求，那就是都不能直接和变压器的冷地热地相连接。

如果连在一起的后果就是带载能力下降并且啸叫声和输出功率的大小呈正比。

当输出负载较大，接近电源功率极限时，开关变压器可能会进入一种不稳定状态。

变压器的响声及处理范本变压器是电力系统中常见的设备，用于改变交流电的电压。

变压器的正常运行是电力系统稳定供电的基础之一。

然而，在变压器的运行过程中，可能会出现一些异常情况，导致变压器产生响声。

为了保证变压器的正常运行，需要及时处理这些异常情况。

本文将介绍变压器的响声及处理方法。

一、变压器的响声及原因1. 响声的原因变压器在正常运行时，通常会产生一些轻微的嗡嗡声，这是由变压器的铁芯振动和电磁力引起的。

然而，当变压器产生异常情况时，响声可能会变得更加明显。

常见的变压器异常情况包括：局部放电、绝缘损坏、电流过载、过热等。

2. 响声的类型变压器的响声可以分为两类：低频响声和高频响声。

低频响声通常表现为低沉的嗡嗡声或杂音，主要由变压器的磁通变化引起。

这种响声一般与变压器的铁芯振动有关，可能是由于铁芯的变形或松动导致的。

高频响声通常表现为尖锐的啸声或呼吸声，主要由变压器的局部放电引起。

局部放电是指在绝缘介质中形成的局部放电现象，可能会产生高频电流和声音。

二、处理变压器响声的方法1. 检查变压器的铁芯当变压器产生低频响声时，首先应检查变压器的铁芯是否正常。

如果铁芯变形或松动，应及时进行修复或更换。

2. 检查绝缘状况当变压器产生高频响声时，可能是由于绝缘损坏导致的局部放电。

因此，应检查变压器的绝缘状况。

如果发现绝缘损坏，应及时进行绝缘修复或绝缘材料更换。

3. 检查负载情况当变压器产生响声时，可能是由于电流过载导致的。

因此，应检查变压器的负载情况，并确保负载在额定范围内。

如果负载过大，应及时减小负载或增加变压器容量。

4. 控制变压器温度变压器的温度过高也可能导致响声的产生。

因此，应采取措施控制变压器的温度。

可以通过增加散热设备、改善通风条件等方式来降低变压器的温度。

5. 定期维护定期维护对于保持变压器的正常运行非常重要。

应制定变压器的维护计划，并按计划进行检查和维护工作。

定期检查变压器的各项指标，如温度、绝缘电阻等，可以及时发现并处理潜在的问题，避免响声的产生。

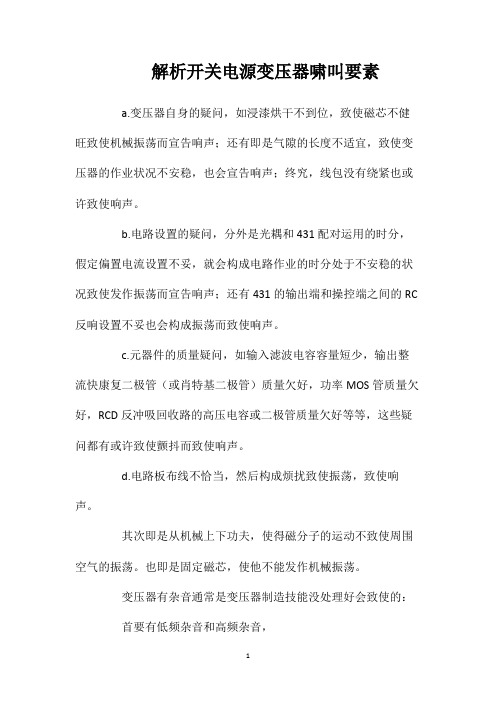

解析开关电源变压器啸叫要素
a.变压器自身的疑问，如浸漆烘干不到位，致使磁芯不健旺致使机械振荡而宣告响声；还有即是气隙的长度不适宜，致使变压器的作业状况不安稳，也会宣告响声；终究，线包没有绕紧也或许致使响声。

b.电路设置的疑问，分外是光耦和431配对运用的时分，假定偏置电流设置不妥，就会构成电路作业的时分处于不安稳的状况致使发作振荡而宣告响声；还有431的输出端和操控端之间的RC 反响设置不妥也会构成振荡而致使响声。

c.元器件的质量疑问，如输入滤波电容容量短少，输出整流快康复二极管（或肖特基二极管）质量欠好，功率MOS管质量欠好，RCD反冲吸回收路的高压电容或二极管质量欠好等等，这些疑问都有或许致使颤抖而致使响声。

d.电路板布线不恰当，然后构成烦扰致使振荡，致使响声。

其次即是从机械上下功夫，使得磁分子的运动不致使周围空气的振荡。

也即是固定磁芯，使他不能发作机械振荡。

变压器有杂音通常是变压器制造技能没处理好会致使的：
首要有低频杂音和高频杂音，
低频杂音首要体如今哪些方面呢？
高频杂音首要体如今哪些方面呢？
处理疑问是要怎样做？
是不是还有别的方面致使变压器杂音？
变压器杂音首要是因为变压器的激磁成分中富含低频杂音，使得磁芯的磁分子在这个低频磁场下运动，发作机械振荡，致使周围空气的振荡。

这个空气的振荡终究传到人的耳朵而被人所听见。

知道要素往后，咱们就能够找处理办法了。

首要即是使变压器防止发作这么的低频的磁场，也即是从电路上下功夫，使变压器的激磁电流避开这个频段。

变压器的响声及处理范文变压器是一种用来改变交流电压的电气设备，广泛应用于各个领域。

然而，一些变压器在运行过程中会产生噪声，这对于需要安静环境的地方，比如住宅区或办公室，可能会带来困扰。

因此，如何正确处理变压器的响声成为了一个迫切需要解决的问题。

首先，我们需要了解变压器响声的原因。

变压器的电流在流动过程中会引起铁芯的磁通变化，从而产生磁感应力。

这种磁感应力会导致铁芯和线圈振动，进而产生机械声音。

另外，变压器的电磁场也会与周围的金属结构或空气相互作用，产生振动声音。

因此，变压器响声的产生主要是因为磁感应力和电磁场的作用。

然而，让我们来分析一下如何正确处理变压器的响声问题。

首先，我们可以选择降低变压器的磁感应力来减少噪声的产生。

一种方法是增加绝缘材料的厚度，从而减少磁通的变化。

另一种方法是改善铁芯的制作工艺，使其更加紧密，减少振动的机会。

除此之外，我们还可以使用磁屏蔽材料来减少磁感应力对周围金属结构的影响，从而减少振动声音。

其次，我们可以对变压器进行减振处理，降低振动带来的噪声。

一种方法是在变压器底部安装橡胶减震垫，可以有效地吸收振动，并减少噪声的传播。

另一种方法是增加减振材料的使用，如泡沫塑料等，来隔离振动的传导。

此外，我们还可以对变压器进行固定和支撑，以减少振动的机会。

最后，我们还可以采取一些措施来隔离变压器的噪声。

一种方法是将变压器放置在隔音室内，这样可以有效地减少噪声的传播。

另一种方法是在变压器周围建造隔音墙或隔音罩，来阻挡噪声的传导。

此外，我们还可以选择使用低噪声变压器或进行声学处理，来降低噪声的产生和传播。

总而言之，变压器的响声是一个需要重视和解决的问题。

通过正确处理变压器的磁感应力和振动问题，我们可以有效地降低噪声的产生。

此外，采取隔离和隔音措施，也可以有效地减少噪声的传播。

通过综合运用这些方法，我们可以大幅度地改善变压器的噪声问题，为人们创造一个更加宁静和舒适的环境。

变压器的响声及处理范文（二）变压器是电力系统中常见的设备，用于改变交流电的电压。

导致开关电源啸叫的六种情况及解决方法开关电源控制着电路中开关管开通和关断的时间比率，维持着稳定的电路电压输出，是一种非常常见的电源设计。

但是从事过开关电源设计的人都知道，在对开关电源进行测试的过程当中，经常会听到一些啸叫声，类似于打高压不良时发出的漏电音，或着像高压拉弧的声音。

那么当这些现象出现时，应当如何解决他们呢?通常来说，开关电源啸叫的原因一般有下面几种诱因。

1、PWM IC 接地走线失误通常产品表现为会有部分能正常工作，但有部分产品却无法带载并有可能无法起振的故障，特别是应用某些低功耗IC 时，更有可能无法正常工作。

比如SG6848 试板，由于当初没有透彻了解IC 的性能，凭着经验便匆匆layout，结果试验时竟然不能做宽电压测试。

3、变压器浸漆不良包括未含浸凡立水。

啸叫并引起波形有尖刺，但一般带载能力正常，特别说明：输出功率越大者啸叫越强，小功率者则表现不一定明显。

一款72W 的充电器产品中就有过带载不良的经验，并在此产品中发现对磁芯的材质有着严格的要求。

补充一点，当变压器的设计欠佳时，也有可能工作时振动产生异响。

3、光耦工作电流点走线失误当光耦的工作电流电阻的位置连接在次级滤波电容之前时，也会有啸叫的可能，特别是当带载越多时更甚。

4、基准稳压ICTL431 的接地线失误同样的次级的基准稳压IC 的接地和初级IC 的接地一样有着类似的要求，那就是都不能直接和变压器的冷地热地相连接。

如果连在一起的后果就是带载能力下降并且啸叫声和输出功率的大小呈正比。

当输出负载较大，接近电源功率极限时，开关变压器可能会进入一种不稳定状态。

前一周期开关管占空比过大，导通时间过长，通过高频变压器传输了过多的能量;直流整流的储能电感本周期内能量未充分释放，经PWM 判断，在下一个周期内没有产生令开关管导通的驱动信号，或占空比过小。

开关管在之后的整个周期内为。

变压器啸叫原因
变压器的啸叫原理：声主要是由于变压器的激磁成分中含有低频振荡，使得磁芯的磁分子在这个低频磁场下运动，产生机械振动，从而引起周围空气振动。

由于人耳的闻频率大约在20Hz到20KHZ，如果这个空气的振动在此范围内，最终传导人耳而被听见。

变压器的啸叫原因：
①浸漆烘干不到位，导致磁芯不牢固引起机械振荡而发出响声；
②气隙的长度不适合，导致变压器的工作状态不稳定而发出响声；
③线包没有绕紧也可能导致响声；
④磁芯组合有气隙存在，高频引起的空气振动而发出响声（变压器如果经过真空全
浸，一般不会发声）
变压器的环路问题指变压器的环路发生振荡从而引起变压器发生叫声。

①电路板布线不当，从而造成干扰而引发的振荡，导致响声；
②反馈回路参数设置不当，导致环路不稳定以致产生振荡而发出响声；
③环路中元器件质量问题，如输入滤波电容容量不足，输出整流快速回复二极管质
量不好，功率MOS管质量不好，RCD反冲吸收回路的高压电容或二极管质量不好等等，这些问题都有可能导致震荡而引起响声。

变压器发生磁芯饱和时，线圈中电流增大，变压器发热并产生自己震荡，线圈的振荡引起周围空气的振动而发出响声。

①开关电源空载或轻载的情况下，在某些工作点会发生振荡现象，表现为变压器的
啸叫和输出的不稳定。

发生这种现象是由于空载/轻载时，开关瞬时开通时间过大而造成输出量太大，进而电压过冲也很大，需要较长时间去恢复到正常电压，因此开关需要停止工作一段时间，这样开关处于间歇性工作模式，使变压器发生较低频率的振动。

②变压器工作在严重的超载状态，时刻都有烧毁的可能----这就是许多电源烧毁前
“惨叫”的由来。
