光伏效率转换器

光伏发电逆变器工作原理及控制光伏发电逆变器是一种将光伏电池组发出的直流电转换为交流电的装置。

它的工作原理主要包括电流控制、电压控制和PWM调制。

在光伏电池组输出的直流电经过逆变器之前，通常需要经过一个DC-DC转换器来提高电压，以提高逆变器的效率。

然后，直流电进入逆变器的输入端，经过电流控制器和电压控制器的处理后，输出的是一种频率和电压可调的交流电。

电流控制器主要是通过对直流电的电流大小进行控制，以确保输出电流的稳定性。

在逆变器的电路中，电流控制器通常是由一个电流检测电路和一个PID控制器组成。

电流检测电路用来实时检测电流的大小，而PID控制器则根据检测到的电流大小来调整输出电压，以保持输出电流的稳定。

电压控制器主要是通过对输出电压的大小进行控制，以确保输出电压的稳定性。

在逆变器的电路中，电压控制器通常是由一个电压检测电路和一个PID控制器组成。

电压检测电路用来实时检测输出电压的大小，而PID控制器则根据检测到的电压大小来调整PWM调制信号的占空比，以保持输出电压的稳定。

PWM调制是指通过调整脉冲宽度来控制输出电压的大小的一种技术。

在逆变器的电路中，PWM调制器通常是由一个比较器和一个三角波发生器组成。

比较器将电压控制器输出的控制信号与三角波发生器产生的三角波进行比较，根据比较结果生成PWM信号。

PWM信号经过滤波电路后，输出给逆变器的开关电路，控制开关电路的开关状态，以实现输出电压的调节。

总结起来，光伏发电逆变器的工作原理主要包括电流控制、电压控制和PWM调制。

通过对直流电的电流大小和输出电压的稳定性进行控制和调节，使得光伏发电逆变器能够提供稳定的交流电输出。

光伏发电用DCDC变换器的研究光伏发电系统是一种可再生能源发电系统，其核心组件是光伏电池板。

光伏电池板将太阳光转换为电能，但是输出的是直流电（DC）信号。

然而，目前供电系统通常使用交流电（AC）信号。

为了将光伏发电系统中的直流电转换为交流电，需要使用DCDC变换器。

DCDC变换器是一种电源变换器，其工作原理是通过调整输入直流电的电压水平，将其转换为输出直流电的电压水平。

由于光伏发电系统的性能受到环境因素的影响，例如日照强度的变化、电池板温度的变化等，因此需要使用DCDC变换器来实现对输出电压的稳定调节。

光伏发电系统中使用的常见DCDC变换器包括升压变换器、降压变换器和升降压变换器。

升压变换器用于将低电压的光伏发电系统输出电压提升到符合要求的电压水平；降压变换器用于将高电压的光伏发电系统输出电压降至符合要求的电压水平；而升降压变换器则可以实现将光伏发电系统输出电压既升压又降压至符合要求的电压水平。

为了提高光伏发电系统的效率以及电能的转换效率，DCDC变换器的研究十分重要。

目前，研究者们主要关注DCDC变换器的功率密度、稳定性、效率和成本等方面。

首先，研究者们致力于提高DCDC变换器的功率密度。

功率密度是指变换器能够传输的功率与其体积之比。

高功率密度的DCDC变换器可以更好地适应紧凑的光伏发电系统组件，提高系统的整体效率。

其次，稳定性是DCDC变换器研究中一个关键的问题。

由于光伏发电系统输出电压的波动，要使其能够稳定输出，需要提供稳定的电源和控制电路。

因此，研究者需要改进DCDC变换器的控制算法和电源设计，使其能够在不同工况下实现稳定的输出。

另外，考虑到光伏发电系统的可靠性要求，DCDC变换器的可靠性也需要加以考虑。

其次，DCDC变换器的效率是一个重要的研究方向。

效率是指变换器输入功率与输出功率之比。

高效率的DCDC变换器可以减小电能的损失，提高系统的整体效率。

为了提高DCDC变换器的效率，研究者需要选择高效率的开关元件和优化变换器的电路拓扑结构。

光电转换器参数
光电转换器，即光伏转换器，是一种能够将光能转化为电能的装置。

它由多个组件组成，包括太阳能电池、电子器件和电路等。

以下是光电转换器的一些常见参数：
1. 太阳能电池效率：太阳能电池的效率指的是将太阳辐射能转化为电能的效率。

一
般以百分比表示。

高效太阳能电池的效率可以达到20%以上。

2. 输出电压：光电转换器的输出电压是指通过光伏电池组成的直流电源输出的电压。

一般以伏特（V）为单位。

3. 输出电流：光电转换器的输出电流是指通过光伏电池组成的直流电源输出的电流。

一般以安培（A）为单位。

4. 额定功率：光电转换器的额定功率是指在标准测试条件下，所能输出的最大功率。

一般以瓦特（W）为单位。

5. 光电转换效率：光电转换效率指的是将太阳能转化为可利用的电能的效率。

一般
以百分比表示。

6. 工作温度范围：光电转换器的工作温度范围指的是能够正常工作的温度范围。

一
般以摄氏度（℃）为单位。

7. 耐候性能：光电转换器的耐候性能指的是其能够在不同的气候条件下正常工作的
能力，如耐高温、耐寒等。

8. 尺寸和重量：光电转换器的尺寸和重量可以影响其应用领域和安装方式。

以上是光电转换器的一些常见参数，具体参数会根据不同的型号和制造商而有所差异。

对于光电转换器的选购和使用，建议根据实际需求和性能要求来进行选择。

光伏变压器的工作原理光伏变压器是一种用于太阳能光伏系统的专用变压器，其作用是将光伏组件产生的直流电转换为交流电并适配到区域电网中。

在太阳能光伏系统中，光伏组件产生的直流电需要经过光伏逆变器转换为交流电，而光伏变压器则起到了协助逆变器实现这一转换的作用。

光伏变压器的组成光伏变压器由输入侧、输出侧以及磁心组成。

输入侧连接光伏组件输出的直流电，输出侧则连接逆变器，将其转换后的交流电输出到电网中。

磁心则是用于传输电能的核心部件。

光伏变压器的工作原理1.直流电输送：光伏组件产生的直流电首先被输送到光伏变压器的输入侧。

在输入侧，直流电通过调节器调整电压和电流以适应变压器的工作要求。

2.磁场感应：当直流电通过输入侧的线圈时，会在磁心中产生一个交变磁场。

这个交变磁场会引起输出侧的线圈中也产生电流，从而实现电能的传输。

3.输出交流电：经过磁心的传导作用，交流电被输送到输出侧的逆变器中。

逆变器会将交流电转换为标准的电能规格，然后输出到电网中。

4.控制与保护：光伏变压器还配备有一系列的保护和控制装置，用于监控变压器的工作状态，确保其安全运行。

光伏变压器的优势光伏变压器作为太阳能光伏系统中不可或缺的组件，具有以下优势：•提高系统效率：光伏变压器能够有效地转换太阳能光伏组件产生的直流电为交流电，提高系统的整体转换效率。

•保护系统安全：光伏变压器配备有多重保护装置，能够及时发现和处理系统故障，确保系统的安全运行。

•适应多种环境：光伏变压器能够适应不同的环境和工作条件，稳定可靠。

•节约能源：通过有效地转换和传输电能，光伏变压器能够节约能源，减少能源消耗。

结语光伏变压器在太阳能光伏系统中扮演着至关重要的角色，其科学的工作原理以及优势使得太阳能光伏系统能够更高效地发挥作用。

光伏变压器的不断创新与发展将为未来的可再生能源领域带来更多可能性。

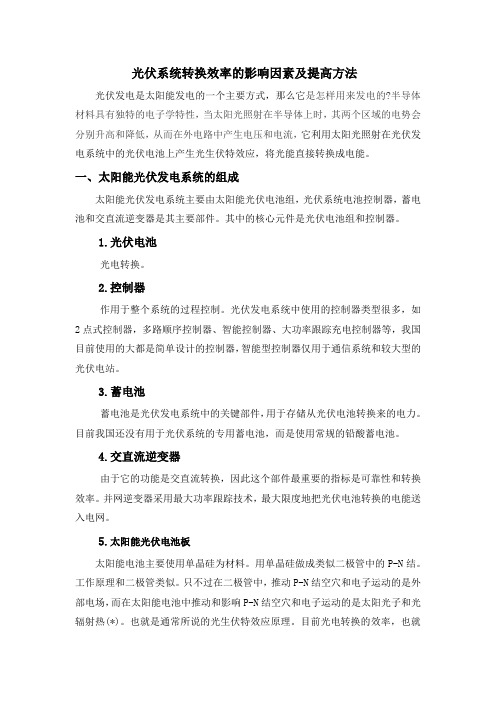

光伏系统转换效率的影响因素及提高方法光伏发电是太阳能发电的一个主要方式，那么它是怎样用来发电的?半导体材料具有独特的电子学特性，当太阳光照射在半导体上时，其两个区域的电势会分别升高和降低，从而在外电路中产生电压和电流，它利用太阳光照射在光伏发电系统中的光伏电池上产生光生伏特效应，将光能直接转换成电能。

一、太阳能光伏发电系统的组成太阳能光伏发电系统主要由太阳能光伏电池组，光伏系统电池控制器，蓄电池和交直流逆变器是其主要部件。

其中的核心元件是光伏电池组和控制器。

1.光伏电池光电转换。

2.控制器作用于整个系统的过程控制。

光伏发电系统中使用的控制器类型很多，如2点式控制器，多路顺序控制器、智能控制器、大功率跟踪充电控制器等，我国目前使用的大都是简单设计的控制器，智能型控制器仅用于通信系统和较大型的光伏电站。

3.蓄电池蓄电池是光伏发电系统中的关键部件，用于存储从光伏电池转换来的电力。

目前我国还没有用于光伏系统的专用蓄电池，而是使用常规的铅酸蓄电池。

4.交直流逆变器由于它的功能是交直流转换，因此这个部件最重要的指标是可靠性和转换效率。

并网逆变器采用最大功率跟踪技术，最大限度地把光伏电池转换的电能送入电网。

5.太阳能光伏电池板太阳能电池主要使用单晶硅为材料。

用单晶硅做成类似二极管中的P-N结。

工作原理和二极管类似。

只不过在二极管中，推动P-N结空穴和电子运动的是外部电场，而在太阳能电池中推动和影响P-N结空穴和电子运动的是太阳光子和光辐射热(*)。

也就是通常所说的光生伏特效应原理。

目前光电转换的效率，也就是光伏电池效率大约是单晶硅13%-15%，多晶硅11%-13%。

目前最新的技术还包括光伏薄膜电池二、光电转换效率一直以来，光伏发电行业都是以半导体行业为标准，但事实上，半导体超高纯度的标准远远超出太阳能电池制造所需要的标准，这种情况造成了晶硅电池生产的高成本。

而且光电转换效率较低，占市场份额最多的晶体硅光伏电池，转换效率最高可接近25%，另一方面光伏电池容易受外界环境因素的影响而导致功率损失。

实验名称：光伏并网逆变器的逆变效率试验一、实验目的：光伏并网逆变器的效率是决定光伏并网发电系统整体效率的重要参数。

对其进行全面、有效的评估与测定，无论是对于光伏并网工程设计中逆变器的选取还是对于科研中逆变器的研究都具有重要的意义。

二、实验原理：一个光伏并网逆变器由两部分组成，最大功率点追踪部分（从光伏阵列获得最大功率MPP P ），和DC-AC 变换部分（将直流电dc P 变换为交流电ac P ）。

（一）最大功率点跟踪效率（MPP-tracking efficiency ）MPPT 效率，包括MPPTstat η与MPPTdyn η，指一段时间内，逆变器从太阳能电池组件获得的直流电能与理论上太阳能电池组件工作在最大功率点在该时段输出的电能的比值。

静态最大功率点跟踪效率MPPTstat η，表征当太阳能电池输出特性曲线一定时，逆变器在多大程度上可以跟踪到太阳能电池的最大输出功率。

而动态最大功率点跟踪效率MPPTdyn η可以用来衡量当太阳能电池输出曲线复杂多变情况下，逆变器对最大功率点跟踪的响应速度。

MPPT 效率的数学计算公式为：00()()MM T dc MPPT T MPPP t dtPt dt η=⎰⎰ 其中，()dc P t 表示逆变器从太阳能电池获得的实时功率；()MPP P t 表示太阳能电池理论上提供的实时的最大功率点功率。

（二）转换效率（Conversion efficiency ）转换效率concv η是指，一段时间内。

逆变器交流输出端输出的电能与直流输入端输入的电能的比值。

其数学表达式为：0()()MM T ac conv T dcPt dt Pt dt η=⎰⎰ 其中，()ac P t 表示逆变器AC 输出端子输出的实时功率；()dc P t 表示逆变器DC 输入端子输入的实时功率。

（三）总效率（Overall efficiency ）总效率t η表示，一段时间内．逆变器交流输出端输出的电能与理论上太阳能电池组件工作在最大功率点在该时间段输出的电能的比值，从定义可知：00()()MM T ac t conv MPPT T MPP P t dtP t dt ηηη=⋅=⎰⎰ 理论上的最大功率点跟踪效率、转换效率和总效率的计算公式如上所示，但是在实验过程中，无法得到()ac P t ()dc P t ()MPP P t 的表达式，只能测得其瞬时值，因此无法通过以上表达式计算出各个效率。

光伏逆变器测试参数1.引言1.1 概述光伏逆变器作为太阳能光伏发电系统中的关键设备之一，具有将直流电转换为交流电的功能。

在实际应用中，光伏逆变器的性能稳定性和转换效率直接影响着光伏发电系统的发电量和使用寿命。

因此，对光伏逆变器的性能参数进行精确的测试和评估是非常重要的。

本文的目的是探讨光伏逆变器测试参数的相关内容。

在正文部分，将首先对光伏逆变器测试参数进行总体概述，包括测试的对象、测试的目的和存在的问题等内容。

其次，将详细介绍光伏逆变器测试参数的要点，包括输入电压范围、输出功率、效率、波形失真等方面的指标。

通过对这些测试参数的详细解析，可以更好地评估光伏逆变器的性能，并为日后的研究和应用提供指导。

在结论部分，将对本文进行总结，并指出研究光伏逆变器测试参数的意义。

通过对光伏逆变器测试参数的研究，可以为光伏发电系统的设计和工程实施提供科学依据，提高光伏发电系统的效率和稳定性。

同时，本文的研究成果也可为光伏逆变器的生产和质量检测提供参考，进一步促进光伏产业的发展和推广。

综上所述，本文将通过对光伏逆变器测试参数的概述和要点进行详细阐述，旨在提供有关光伏逆变器性能评估的实用方法和技术指标。

相信通过本文的研究，能够对光伏逆变器的测试与评估工作有所启示，并为光伏发电系统的设计和应用提供有益的参考。

文章结构部分是用来介绍整篇文章的结构安排和主要内容的部分。

在这一部分，我们可以简要说明文章的章节划分和各个章节的主要内容。

以下是对文章1.2文章结构部分的内容的展示：1.2 文章结构本文主要分为三个部分：引言、正文和结论。

将会介绍光伏逆变器测试参数的概述、要点和相关研究意义。

在引言部分，我们将提供对光伏逆变器测试参数的概述，包括光伏逆变器测试参数的定义和重要性。

此外，我们还会介绍文章的目的和整体结构。

正文部分将详细探讨光伏逆变器测试参数的相关内容。

首先，我们将介绍光伏逆变器测试参数的概述，包括其基本原理和应用场景。

其次，我们将重点讲解光伏逆变器测试参数的要点1，包括该参数的测试方法和影响因素。

光伏发电逆变器的选择
在国内外大型光伏并网发电站中，一般采用100kW（含）以上的逆变器。

功率等级一般分为：100kW、150kW、250kW、500kW、630kW和1MW，一般在交流输出端带有隔离变压器。

在250kW以上的逆变器中，也有不带输出隔离变压器的机型，即将升压变压器与逆变器的隔离变压器合二为一。

本项目中，拟选用500kW无隔离变的具有较高的转换效率的并网逆变器。

考量逆变器的安装使用环境、可靠性、市场价格，初步选用500kW逆变器。

本工程光伏并网发电设计20个1MWp发电矩阵单元，每个1MWp发电单元与两台500kW相连。

总计配置40台500kW并网液冷逆变器。

根据市场调研，拟选用的逆变器技术参数如下：
电网输出
辅助电源
光伏输入
逆变器柜体。

光伏逆变器功能特点和主要技术参数说明光伏逆变器功能特点和主要技术参数说明将直流电能变换成为交流电能的过程称为逆变，完成逆变功能的电路称为逆变电路，⽽实现逆变过程的装置称为逆变器或逆变设备。

太阳能光伏系统中使⽤的逆变器是⼀种将太阳能电池产⽣的直流电能转换为交流电能的转换装置。

它使转换后的交流电的电压、频率与电⼒系统交流电的电压、频率相⼀致，以满⾜为各种交流⽤电装置、设备供电及并⽹发电的需要，它是光伏系统的⼤脑。

1.离⽹逆变器的主要特点(1)采⽤16位单⽚机或32位DSP微处理器进⾏控制；(2)太阳能充电采⽤PWM控制模式，⼤⼤提⾼了充电效率；(3)采⽤数码或液晶显⽰各种运⾏参数，可灵活设置各种定值参数；(4)⽅波、修正波、正弦波输出。

纯正弦波输出时，波形失真率⼀般⼩于5%；(5)稳压精度⾼，额定负载状态下，输出精度⼀般不⼤于±3%；(6)具有缓启动功能，避免对蓄电池和负载的⼤电流冲击；(7)⾼频变压器隔离，体积⼩、重量轻；(8)配备标准的RS232/485通信接⼝，便于远程通信和控制；(9)可在海拔5500m以上的环境中使⽤。

适应环境温度范围为-20～50℃；(10)具有输⼊接反保护、输⼊⽋压保护、输⼊过压保护、输出过压保护、输出过载保护、输出短路保护、过热保护等多种保护功能。

2.并⽹型逆变器主要性能特点(1)功率开关器件采⽤新型IPM模块，⼤⼤提⾼系统效率；(2)采⽤MPPT⾃寻优技术实现太阳能电池最⼤功率跟踪，最⼤限度地提⾼系统的发电量；(3)液晶显⽰各种运⾏参数，⼈性化界⾯，可通过按键灵活设置各种运⾏参数；(4)设置有多种通信接⼝可以选择，可⽅便地实现上位机监控（上位机是指：⼈可以直接发出操控命令的计算机，屏幕上显⽰各种信号变化如电压、电流、⽔位、温度、光伏发电量等）；(5)具有完善的保护电路，系统可靠性⾼；(6)具有较宽的直流电压输⼊范围；(7)可实现多台逆变器并联组合运⾏，简化光伏发电站设计，使系统能够平滑扩容；(8)具有电⽹保护装置，具有防孤岛保护功能。

目前，常见的太阳能光伏发电系统的并网方案，根据太阳能电池方阵的工作电压可以分为低压并网系统和高压并网系统。

低压并网系统常由3～5块光伏电池组件串联组成，直流电压小于120V。

这种方式的优点是每一串光伏电池组件串联较少，对太阳阴影的耐受性比较强；缺点是直流侧电流较大，在设计中需要选用大截面的直流电缆。

高压并网系统常用于太阳能电池方阵的额定功率较大的系统，组件串联的数量较多，直流电压比较高，该方式的缺点是对太阳阴影的耐受性比较小；优点是高电压，低电流，使用的电缆的线径较小，和逆变器的匹配更佳，使得逆变器的转换效率更高，目前大型的光伏发电系统多采用高压系统。

目前，太阳能光伏发电系统的设计容量可以从几千瓦到几百千瓦，甚至上兆瓦，由于国内的光伏发电与建筑结合的形式各种各样，设备的选型需根据太阳能电池方阵安装的实际情况（如组件规格、安装朝向等）进行优化设计，太阳能光伏发电并网系统中的并网逆变器设置方式分为：集中式、主从式、分布式和组串式。

1集中式集中式并网方式适合于安装朝向相同且规格相同的太阳能电池方阵，在电气设计时，采用单台逆变器实现集中并网发电方案如图1所示。

对于大型并网光伏系统，如果太阳能电池方阵安装的朝向、倾角和阴影等情况基本相同，通常采用大型的集中式三相逆变器。

该方式的主要优点是：整体结构中使用光伏并网逆变器较少，安装施工较简单；使用的集中式逆变器功率大，效率较高，通常大型集中式逆变器的效率比分布式逆变器要高大约2%左右，对于9.3MWp光伏发达系统而言，因为使用的逆变器台数较少，初始成本比较低；并网接入点较少，输出电能质量较高。

该方式的主要缺点是一旦并网逆变器故障，将造成大面积的太阳能光伏发电系统停用。

集中逆变一般用于大型光伏发电站（>10kW）的系统中，很多并行的光伏电池组串被连到同一台集中逆变器的直流输入端，一般功率大的使用三相IGBT功率模块，功率较小的使用场效应晶体管，同时使用DSP来改善所产出电能的质量，使它非常接近于正弦波电流。
