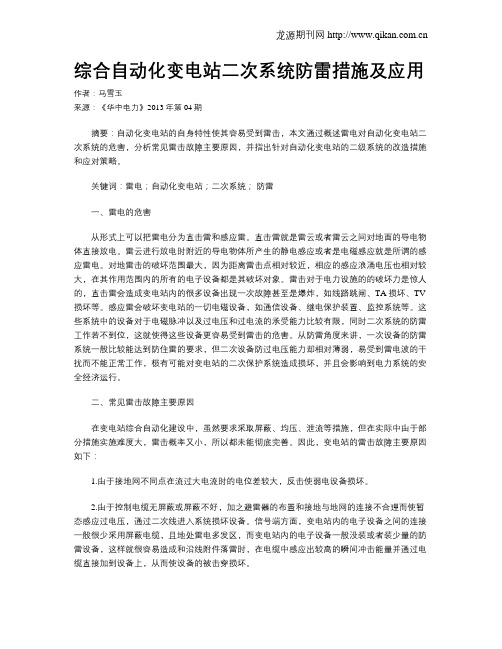

综合自动化变电站二次系统防雷措施及应用作者：马雪玉来源：《华中电力》2013年第04期摘要：自动化变电站的自身特性使其容易受到雷击，本文通过概述雷电对自动化变电站二次系统的危害，分析常见雷击故障主要原因，并指出针对自动化变电站的二级系统的改造措施和应对策略。
关键词：雷电；自动化变电站；二次系统；防雷一、雷电的危害从形式上可以把雷电分为直击雷和感应雷。
直击雷就是雷云或者雷云之间对地面的导电物体直接放电。
雷云进行放电时附近的导电物体所产生的静电感应或者是电磁感应就是所谓的感应雷电。
对地雷击的破坏范围最大，因为距离雷击点相对较近，相应的感应浪涌电压也相对较大，在其作用范围内的所有的电子设备都是其破坏对象。
雷击对于电力设施的的破坏力是惊人的，直击雷会造成变电站内的很多设备出现一次故障甚至是爆炸，如线路跳闸、TA损坏、TV 损坏等。
感应雷会破坏变电站的一切电磁设备，如通信设备、继电保护装置、监控系统等。
这些系统中的设备对于电磁脉冲以及过电压和过电流的承受能力比较有限，同时二次系统的防雷工作若不到位，这就使得这些设备更容易受到雷击的危害。
从防雷角度来讲，一次设备的防雷系统一般比较能达到防住雷的要求，但二次设备防过电压能力却相对薄弱，易受到雷电波的干扰而不能正常工作，极有可能对变电站的二次保护系统造成损坏，并且会影响到电力系统的安全经济运行。
二、常见雷击故障主要原因在变电站综合自动化建设中，虽然要求采取屏蔽、均压、泄流等措施，但在实际中由于部分措施实施难度大，雷击概率又小，所以都未能彻底完善。
因此，变电站的雷击故障主要原因如下：1.由于接地网不同点在流过大电流时的电位差较大，反击使弱电设备损坏。
2.由于控制电缆无屏蔽或屏蔽不好，加之避雷器的布置和接地与地网的连接不合理而使暂态感应过电压，通过二次线进入系统损坏设备。
信号端方面，变电站内的电子设备之间的连接一般很少采用屏蔽电缆，且地处雷电多发区，而变电站内的电子设备一般没装或者装少量的防雷设备，这样就很容易造成和沿线附件落雷时，在电缆中感应出较高的瞬间冲击能量并通过电缆直接加到设备上，从而使设备的被击穿损坏。
变电站二次系统防雷设计方案
变 电站二次 系统 防雷设计方案
唐 林友
（ 广西鑫盟工程咨询有限公司 ， 广 西南 宁 ５ ３ ０ ０ ２ ９ ）
摘 要： 变电站的稳定可靠关系到电力系统 的总体安全运行 ， 但 变电站极易受到雷电过电压的影 响 ， 特 别是雷 电对变 电站二次设备的影 响后果更加严重 ， 为 了确保变电站安全运行 ， 有必要加强对变电站二次设备 的防雷保护 ， 以保证电力系统的安 全可靠运行 。分析 了雷电
１ 术语和定 义
１ ． １ 二次 系统
是 指 变 电站 内及 通信 、 调 度 大 楼 内保 护 系 统 、 自动 化 系 统 、 通
（ ４ ） 变 电 站 二 次 系 统 的 雷 电 防护 应 遵 循 从 加 强 设 备 自身抗
雷 电 电磁 干 扰 能力 人 手 ， 以 加装 Ｓ Ｐ Ｄ 防 雷 器 件 为 补充 的原 则 。
备， 通过 分析雷电的入侵途径 ， 结合最新 的设备防雷技术 ， 探 讨 变 电 站 二 次 设备 的 防 雷保 护 措 施 。 现阶段 。 国内电力系统还 没有二次 设备 的防雷标准 ， 各 省 电 力 公 司 已经 开 始 了做 二 次 设 备 防雷 的试 点 ． 部 分 省 电 力 公 司 起 草 了 自 己的 企 业 标 准 。 国 内变 电站 的 防 雷 未 形 成 一 个 完 整 、
水平 ， 以达 到逐 级 保护 设 备 的 目的 。变 电站 二 次 系统 雷 电 防护 区
可 以借 鉴 的 体 系 ， 也 没 有 一 个 普 遍 适 用 的规 范 ， 所 实 施 的 防 雷 措 施 只 是 针 对 部 分 设 备 配 置 防雷 设 备 ， 极 少 考 虑 到 对 变 电 站 二 次 系 统 进 行 综 合 雷 电防 护 。 随着 电 网 系统 的 二 次设 备 升 级 ， 其 设 备 的 耐 压 水 平 及 抗 雷 电 电磁 脉 冲水 平 都 有 很 大 程 度 的 降 低 。 因 此 如 何 对 发 展 中 的 变 电站 二 次 系 统 采 取 有 效 的 防 雷 保 护 措 施。 保 障 系 统 可 靠 运 行是 一个 新 的课 题 。
唐 林友
（ 广西鑫盟工程咨询有限公司 ， 广 西南 宁 ５ ３ ０ ０ ２ ９ ）
摘 要： 变电站的稳定可靠关系到电力系统 的总体安全运行 ， 但 变电站极易受到雷电过电压的影 响 ， 特 别是雷 电对变 电站二次设备的影 响后果更加严重 ， 为 了确保变电站安全运行 ， 有必要加强对变电站二次设备 的防雷保护 ， 以保证电力系统的安 全可靠运行 。分析 了雷电
１ 术语和定 义
１ ． １ 二次 系统
是 指 变 电站 内及 通信 、 调 度 大 楼 内保 护 系 统 、 自动 化 系 统 、 通
（ ４ ） 变 电 站 二 次 系 统 的 雷 电 防护 应 遵 循 从 加 强 设 备 自身抗
雷 电 电磁 干 扰 能力 人 手 ， 以 加装 Ｓ Ｐ Ｄ 防 雷 器 件 为 补充 的原 则 。
备， 通过 分析雷电的入侵途径 ， 结合最新 的设备防雷技术 ， 探 讨 变 电 站 二 次 设备 的 防 雷保 护 措 施 。 现阶段 。 国内电力系统还 没有二次 设备 的防雷标准 ， 各 省 电 力 公 司 已经 开 始 了做 二 次 设 备 防雷 的试 点 ． 部 分 省 电 力 公 司 起 草 了 自 己的 企 业 标 准 。 国 内变 电站 的 防 雷 未 形 成 一 个 完 整 、
水平 ， 以达 到逐 级 保护 设 备 的 目的 。变 电站 二 次 系统 雷 电 防护 区
可 以借 鉴 的 体 系 ， 也 没 有 一 个 普 遍 适 用 的规 范 ， 所 实 施 的 防 雷 措 施 只 是 针 对 部 分 设 备 配 置 防雷 设 备 ， 极 少 考 虑 到 对 变 电 站 二 次 系 统 进 行 综 合 雷 电防 护 。 随着 电 网 系统 的 二 次设 备 升 级 ， 其 设 备 的 耐 压 水 平 及 抗 雷 电 电磁 脉 冲水 平 都 有 很 大 程 度 的 降 低 。 因 此 如 何 对 发 展 中 的 变 电站 二 次 系 统 采 取 有 效 的 防 雷 保 护 措 施。 保 障 系 统 可 靠 运 行是 一个 新 的课 题 。
关于变电站二次系统防雷保护的探讨
【 文章编号】 １ ０ｌ — Ｏ １ １ ４ 一 Ｏ ２
关 于变 电站二次 系统 防雷保 护 的探讨
刘 俊 辰
（ 广西 电网兴安供 电公司 桂林 兴安 ５ ４ １ ３ ０ ０ ） 摘 要： 在对二次系统造成 损害的 因素 中， 雷电是一个非常 重要因素 。本文分析 了对二次系统 进行防雷 保护所具有 的重要意义 ， 探讨 了变电站二 次系统防雷 保护措施 ， 包括 防雷 保护的重 点， 接地 防雷保护措施 ， 通信系 统的防雷保护措 施 ， 通 信系统 的防雷保 护措 施 以及 电源 防雷保护措施 。 关键 词： 变 电站； 二次系统 ； 防雷
２ － ３ 通信 系统 的防雷保护措 施分析
在通 信系统 的防雷保护方面， 应注意做好以下工作。应将防雷保护 装置加装 于通道 接 口， 在安装保护装置时， 应考虑到通道具体 的类型 ， 增 设相应的装 置。 以太 网以及 Ｌ Ｏ Ｎ ｗＯ Ｒ Ｋ等是二次系统在通信时所 采用 的 主要方式， 这 些 设 备 以及 网 络 在 工 作 时 ， 如 遇 到 雷 电天 气 ， 亦 容 易遭 到破 坏， 主 要 表 现 为 电路 芯 片 遭 到 损 坏 ， 因此 ， 要 重 视 此 类 设 备 的 防护 。 如 在 二次系统当中采用 了 Ｇ Ｐ Ｓ式的时钟系统 ， 则应将高频馈线类 型的防雷保 护装置以串联的方式加装于天馈线路 当中， 并确保两项装 置实现 同步运 ２ 变 电站 二次 系统 防雷保 护措施 分析 行， 以预防雷 电现象发生时形成的过 电压危害到二次设备［ 引 。如果在变 电 ２ ． １ 防 雷 保 护 的重 点 站 当中， 仍将 电话线作为信 息远传 的计量系统 ， 则应将避 雷保 护装置 加 相关研 究发现 ， 在 出现雷击现象时， 二次系 统当中的 Ｕ Ｐ Ｓ电源 、 通信 装于 Ｍｏ ｄ ｅ ｍ接 口处。如采用光纤远传信息， 也应对其进行防雷保护。虽 与 网络接 口电路以及中心控制模块出现事故的概率较大【 引 。因此可 以发 然光纤不会导 电， 但是其加强筋却能够导入 电流 ： 对此 ， 在 加强筋 进入到 现， 在 发生雷 电入侵情 况时 ， 容易遭到破坏 以及影响的部分主 要包括控 二次系统 的总机房之前 ， 应对其进行接地处理 。图 １ 为通 信系统 的防雷 制端 口、 网络以及计算机接 口。 对此 ， 应根据变 电站所在地域的天气变化 保护结构图。 情况 ， 预测雷 电的高发季节 ， 采取相应 的措 施重点保护好二次 系统当 中 的 网络 设 备 以及 通 信 设 备 等 ， 以预 防 二 次 系 统 出现 故 障 。笔 者 在 实 践 中 发现 ， 通过优化二次系统设计 ， 将能够有效预防雷 电造成 的破坏 ， 从而维 护系统正常运行 。防雷保护设计 的具体 内容主要包括 了四个方面 ， 接地 设计 、 信号避雷设计、 电源壁垒设计 以及通信设计 ， 下文将分析这 四个 部 分 的具体 内容。
关 于变 电站二次 系统 防雷保 护 的探讨
刘 俊 辰
（ 广西 电网兴安供 电公司 桂林 兴安 ５ ４ １ ３ ０ ０ ） 摘 要： 在对二次系统造成 损害的 因素 中， 雷电是一个非常 重要因素 。本文分析 了对二次系统 进行防雷 保护所具有 的重要意义 ， 探讨 了变电站二 次系统防雷 保护措施 ， 包括 防雷 保护的重 点， 接地 防雷保护措施 ， 通信系 统的防雷保护措 施 ， 通 信系统 的防雷保 护措 施 以及 电源 防雷保护措施 。 关键 词： 变 电站； 二次系统 ； 防雷
２ － ３ 通信 系统 的防雷保护措 施分析
在通 信系统 的防雷保护方面， 应注意做好以下工作。应将防雷保护 装置加装 于通道 接 口， 在安装保护装置时， 应考虑到通道具体 的类型 ， 增 设相应的装 置。 以太 网以及 Ｌ Ｏ Ｎ ｗＯ Ｒ Ｋ等是二次系统在通信时所 采用 的 主要方式， 这 些 设 备 以及 网 络 在 工 作 时 ， 如 遇 到 雷 电天 气 ， 亦 容 易遭 到破 坏， 主 要 表 现 为 电路 芯 片 遭 到 损 坏 ， 因此 ， 要 重 视 此 类 设 备 的 防护 。 如 在 二次系统当中采用 了 Ｇ Ｐ Ｓ式的时钟系统 ， 则应将高频馈线类 型的防雷保 护装置以串联的方式加装于天馈线路 当中， 并确保两项装 置实现 同步运 ２ 变 电站 二次 系统 防雷保 护措施 分析 行， 以预防雷 电现象发生时形成的过 电压危害到二次设备［ 引 。如果在变 电 ２ ． １ 防 雷 保 护 的重 点 站 当中， 仍将 电话线作为信 息远传 的计量系统 ， 则应将避 雷保 护装置 加 相关研 究发现 ， 在 出现雷击现象时， 二次系 统当中的 Ｕ Ｐ Ｓ电源 、 通信 装于 Ｍｏ ｄ ｅ ｍ接 口处。如采用光纤远传信息， 也应对其进行防雷保护。虽 与 网络接 口电路以及中心控制模块出现事故的概率较大【 引 。因此可 以发 然光纤不会导 电， 但是其加强筋却能够导入 电流 ： 对此 ， 在 加强筋 进入到 现， 在 发生雷 电入侵情 况时 ， 容易遭到破坏 以及影响的部分主 要包括控 二次系统 的总机房之前 ， 应对其进行接地处理 。图 １ 为通 信系统 的防雷 制端 口、 网络以及计算机接 口。 对此 ， 应根据变 电站所在地域的天气变化 保护结构图。 情况 ， 预测雷 电的高发季节 ， 采取相应 的措 施重点保护好二次 系统当 中 的 网络 设 备 以及 通 信 设 备 等 ， 以预 防 二 次 系 统 出现 故 障 。笔 者 在 实 践 中 发现 ， 通过优化二次系统设计 ， 将能够有效预防雷 电造成 的破坏 ， 从而维 护系统正常运行 。防雷保护设计 的具体 内容主要包括 了四个方面 ， 接地 设计 、 信号避雷设计、 电源壁垒设计 以及通信设计 ， 下文将分析这 四个 部 分 的具体 内容。
高压输电线路防雷措施的分析研究
线路氧化锌避雷器 是高压输电线路中一种最常用的避雷器 。氧 化锌避雷器能够 降低输 电线路 的跳 闸率，在 自然环境较差 的地 区尤 为适用 。高压输 电线路氧化锌避雷 器并联安装在 绝缘子串两端 ，能 够防止绝缘子 串发生 闪络故 障。虽然避 雷器的防雷能力较强，但是 成本较高 ，往往需要考虑因此 ，使用 的范围较小。 ２ ． ３在线路集 中区域设置 引雷塔 通过在受 雷击频繁 的区域 建立引雷塔 ，在塔顶放置可控的放 电 避雷针 ，使得在 强电作用 下具 有放 电的能力，将 一部分雷 电流分散 入到大地 ，保护 高压输 电线路 免受雷 击的破 坏，减少不必要的损失 ， 保证 电力系统的安全性 。 ２ ． ４ 利用不平衡绝缘方式进行防雷 高压输 电线路 中架 设的双回路线路采 用一般的防雷措施不能够 达到防雷击 的效果 。此时 ，可 以采 用不平衡 绝缘 方式降低雷击对输 电线路 的影响 ，保证线路 的安全运 行。与此 同时，不平绝缘方式通 过对串接线路的绝缘子数进行设置， 使片数少的发生闪络成为地线 ， 提高 了整个线路的防雷能力。 ２ ． ５ 降低杆塔的接地电阻 输 电线路 的可靠性和安全 性与输 电线 路杆塔 的接地 电阻息息相 关。改善接地装置减低杆塔 的电阻成为 目前防雷工作的重点。通过 采用 合理 的技术措施 改善 线路的 接地装置 能够 降低杆塔 的接地 电 阻，降低雷击发生时输 电线路杆塔 与地面 的电位差 ，避免雷击 电压 对导线的损坏 。 目 前高压输 电线路 的防雷保 护措 施一般是通过对接 地极进行深埋 ，减少与空气 的接触面积 ，进 而减 少雷击的可能性； 还有就是通过加装集成导 电接地模块 ，减低 感应 电压对 导线的反击 作用保护输 电线路不受影响 ；通过填充低 阻回填物 降低杆 塔的接地 电阻 提高输 电线路接地装置 的性能 ，进而提高输 电线路的防雷能
DBJ45-004-2012广西《居住区供配电设施建设规范》桂建标[2012]77号
1广西壮族自治区地方标准DB DBJ/4J/4J/455DBJ/45-004-2012居住区供配电设施建设规范Constructing Code for power supply and distribution facilities'in residential districts 2012-11-23发布2012-12-20实施广西壮族自治区住房和城乡建设厅发布前言《居住区供配电设施建设规范》DB45/T562-2008自2009年实施以来，对规范广西居住区供配电设施建设，提高居住区供电安全可靠性起到了积极的推动作用。
但由于缺乏强制性，仍有大量新建居民住宅区的供配电设施配置水平偏低，难以保证安全可靠供电。
编制组认真总结实践经验，在充分调查及广泛征求意见的基础上，修订本规范。
本规范中以黑体字标志的条文为强制性条文，必须严格执行。
本规范的主要技术内容是：1.总则；2.术语和定义；3.供配电设计；4.设备选型；5.施工和验收。
本规范由广西壮族自治区住房和城乡建设厅负责管理和强制性条文的解释，由广西电网公司负责具体技术内容的解释（通信地址：广西南宁市民主路6号邮政编码：530023）。
主编单位：广西电网公司参编单位：广西建筑科学研究设计院主要起草人：黄秀琼王锋许维超龙艳云陈新智李弘黄仕昌奉斌刘剑锋王磊胡廷明温志伟于荣华张双萍韦选秦臻主要审查人：唐标文莫兰新黄健强张经纬禹中文郑江肖玉明陈肖梅仇芸1目次1总则 (1)2术语 (2)3供配电设计 (3)3.1负荷性质的确定 (3)3.2用电负荷计算 (4)3.3居住区供电 (6)3.4配套设施 (8)3.5配电装置防雷和接地 (9)3.6.电能计量 (10)4设备选型 (11)4.1高低压设备及材料 (12)4.2电能计量装置 (13)4.3各类智能系统 (14)5施工及验收 (14)5.1施工 (14)5.2验收 (15)本规范用词说明 (16)附录A居住区供配电一次接线图及配电站电气平面布置图范例 (17)附录B居住区电缆管沟、工作井图范例 (22)引用标准名录 (25)条文说明 (27)2Contents1General provisions (1)2Terms (2)3Design of Power Supply and Distribution (3)3.1Load Category (3)3.2Load Calculation (4)3.3Power Supply of Residential Areas (6)3.4Facilities (8)3.5Lightning Protection and Grounding of Distribution Facilities (9)3.6Electricity Metering (10)4Selection of Equipments (11)4.1High-Low Voltage Equipments and Materials (12)4.2Electricity Meters (13)4.3Interfacing of Various Smart Systems (14)5Construction,Inspection and Acceptance (14)5.1Construction (14)5.2Inspection and Acceptance (15)Explanation of Wording in This Code (16)Appendix A:Sample diagrams of distribution wiring and distribution station layout (17)Appendix B:Sample diagrams of cable conduit and cable working well in residential districts (22)Normative Standards (25)Explanation of Provisions (27)31总则1.0.1为规范广西居住区供配电设施的设计、设备选型、施工、验收，制定本规范。
变电站二次系统防雷--浪涌保护器SPD的配置
变电站二次系统防雷--浪涌保护器SPD的配置变电站设备处在一个强、弱电系统形成的错综复杂的电磁环境中，雷电闪击、高压开关设备的操作切换、一次设备短路接地、二次回路切换、人员及邻近物体的静电放电和无线电辐射等产生的电磁干扰可能通过各种耦合进入二次系统形成浪涌和过电压，可能引起系统控制混乱，甚至损坏设备。
雷电入侵变电站及站内二次设备有许多种途径(如图1所示)，但最后都转变为浪涌过电压。
浪涌过电压是造成二次设备损坏的最直接原因，减小和抑制浪涌过电压是保护二次设备的主要方法。
一般变电站的雷电侵害有以下四种主要形式：1)直击雷；2)感应雷；3）传导雷；4）地电位反击。
下面是变电站二次系统防雷研究专业人士在广州、海南、广西电网做出的长达2年的调研资料：由此可见，虽然当前变电站中所采用的防雷措施(外部避雷一避雷针、避雷器、接地网)是可靠的，但其主要是针对于一次设备防直接雷击。
大量的调查结果显示，单靠传统的避雷针、避雷带等外部避雷设施已不足以防护雷电或开关过电压对二次设备及微电子设备的冲击。
变电站的一、二次防雷保护必须形成一个完整的防雷保护圈。
二、变电站二次设备防雷设计方案能量，其余的50％要通过建筑物本身的金属结构件、电源进线、通讯信号线、天馈线、网络线进入建筑物内部。
为了使建筑物内的人身、设备不受雷击、浪涌过电压的危害，必须做防雷保护。
防雷设计就是为被保护设备构建一个均压等电位系统，通过所安装的电涌保护器逐级把雷电电流泻放人地，达到真正保护设备的目的。
无论雷电过电波从任何途径入侵，都必须在最短的时间(纳秒级)内，就近、就地的将被保护线路及设备接入等电位系统中，使线路和设备各个端口等电位。
现代意义的防雷，其工作重点已经从以建筑物为重点保护对象，发展到以电子信息系统为核心的保护，强调综合治理、整体防御、分级泄流、层层设防的思路，把防雷看成一个系统工程。
下面主要讨论一下浪涌保护器SPD的配置方案：1、交流电源的防雷电源部分采用三级防雷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
QB 广西电网公司 Q/GX001 1100 2007二次系统防雷技术规范2007年01月01日发布 2007年01月01日实施前言为加强并规范二次系统防雷工作，减少雷电对二次系统(自动化、计算机、通信、保护等弱电设备)的危害，确保电网安全、稳定、可靠运行，制定本规范。
本规范由广西电网公司标准化委员会提出并归口。
本规范起草单位：广西电力试验研究院有限公司、广西电力调度通信中心本规范主要起草人：邓雨荣、陈晓兵、刘畅、谢植飚本规范主要审核人：晏家进本规范审定人：本规范批准人：本规范由广西电网公司委托广西电力试验研究院有限公司进行解释。
目录1 范围 (4)2 规范性引用文件 (4)3 术语和定义 (4)4 一般性规定 (6)5 电源系统 (6)6 信号系统 (8)7 微波通信系统 (8)8 变电站二次系统接地要求 (9)9 二次系统接地网均压要求 (9)10 抗电磁干扰 (10)11 施工及验收 (11)12 维护与管理 (12)附录A (14)1 范围本规范规定了公司（广西电网公司）二次设备 (自动化、计算机、通信、测控及保护等弱电设备)及其交直流配电系统的防雷接地技术要求，适用于公司所属变电站、集控中心、通信站及调度大楼内二次系统综合防雷接地工程的设计、施工、验收和维护。
2 规范性引用文件GB50343-2004 建筑物电子信息系统防雷技术规范GA173-2002 计算机信息系统防雷保安器GBJ79-85 工业企业通信接地设计规范GB50057-94（2000版）建筑物防雷设计规范GB50174-93 电子计算机机房设计规范DL 548-94 电力系统通信站防雷运行管理规程YD/T 5098-2001 通信局（站）雷电过电压保护工程设计规范3 术语和定义3.1 二次系统是指变电站内及通信、调度大楼内保护系统、自动化系统、通信系统、计算机网络设备及监控系统、电源系统、空调等辅助设备。
3.2 雷击闪击中的一次放电。
3.3 雷电流流入雷击点的电流。
3.4 浪涌保护器（简称SPD）用于限制瞬态过电压并分走浪涌电流的器件。
3.5 SPD残压规定波形和幅值的雷电流流过SPD时,其端子间呈现的电压。
是表征SPD安全性的最重要性能指标。
3.6 冲击通流容量SPD不发生实质性损坏，每线通过规定次数、规定波形的最大限度的电流峰值。
有时又称标称放电电流。
3.7 标称放电电流流过SPD、8/20µs电流波的峰值电流。
用来对SPD进行分类。
3.8 标称导通电压在施加恒定1mA直流电流情况下SPD的启动电压。
即SPD通过1mA电流时就认为它已经开始启动工作了3.9 基础地变电站的建筑物等的混凝土内的钢筋（地下部分）。
3.10共用接地将各部分防雷装置、建筑物金属构件、低压配电保护线(PE)、等电位连接带、设备保护地、屏蔽体接地、防静电接地及接地装置等连接在一起的接地系统。
3.11等电位连接将分开的装置、诸导电物体用等电位连接导线或电涌保护器连接起来以减少雷电流在他们之间产生的电位差。
3.12等电位连接网络由一个系统的诸外露导电部分作等电位连接的导体所组成的网络。
4 一般性规定4.1 二次设备雷电过电压保护，应根据设备安装的具体情况，确定被保护对象和保护等级，做到统筹规划、整体设计。
从接地、屏蔽、均压、限幅及隔离五个方面来采取综合防护措施。
4.2 二次设备雷电过电压保护设计，应注意对各保护区SPD的合理设置，其保护水平应小于该保护区内被保护设备的绝缘水平，以达到逐级保护设备的目的。
4.3电网二次系统防雷工作除应执行本规范的规定外，还应符合国家及电力行业现行有关标准和规范的规定。
5 电源系统5.1 配电变压器低压侧应安装避雷器。
避雷器的接地端子与变压器的外壳、中性线以及电力电缆的铠装层应就近接地。
5.2 进入变电站室内的低压电力电缆应走电缆沟或采用带金属外皮的电缆或直接穿金属管埋地引入,其金属管长度不宜小于15m。
5.3 当供电系统采用TN-S方式，低压电力电缆引入机房后，在交流稳压器内或交流配电屏（箱）内，相线及中性线应分别对地加装限压型SPD; 当供电系统采用TN-C-S方式，低压电力电缆引入机房后，在交流稳压器内或交流配电屏（箱）内，相线应分别对地加装限压型SPD。
5.4 变电站配电变压器低压侧应具有标称放电电流不小于20kA的限压型SPD；低压电缆引入电力室后，在配电屏终端入口处，应具有标称放电电流不小于15kA的限压型SPD。
若变电站配电变压器和配电室在同一建筑物内，其SPD应在配电室内安装。
5.5 当上一级SPD与次级SPD都采用限压型SPD时，两者之间的电缆长度应大于5m。
5.6 当变电站的配电系统采用总配电室与分配电室方式供电时，总配电屏与分配电屏之间的低压埋地电缆长度若大于50m，应在分配电屏电缆输入侧安装标称放电电流不小于10kA的限压型SPD。
5.7 配电屏与各层配电箱之间的电源线若长度超过30m或电源线长度虽然未超过30m，但该层控制终端和网络设备、仪表的电源对雷电较为敏感时，配电箱内电源芯线宜对地安装标称放电电流不小于10kA 的限压型SPD。
5.8变电站内对雷电敏感的系统从防护考虑，建筑物外墙体应避免安装仪表及计算机用电源插座。
5.9 变电站直流电源线的雷电过电压保护设计5.9.1 直流屏与分屏的连接电缆大于50米时，应在进入分屏的馈线进线端加装适合的直流SPD。
5.9.2 变电站内直流配电屏的直流馈线端应安装标称放电电流不小于10kA的直流电源SPD。
5.9.3 变电站内直流电源系统使用的SPD应具有带保险丝功能,标称放电电流不小于10kA，SPD应就近接地。
5.10 机房配电屏,UPS专用设备配电屏等处根据实际情况安装标称放电电流不小于10kA的限压型SPD.6 信号系统6.1 进入主控或通信机房的载波高频电缆必须在屏内及结合滤波器处将屏蔽层接地。
6.2 复用载波通道高频电缆进入载波设备前宜安装标称放电电流不小于10kA（8/20µs）的高频信号SPD。
6.3 当载波及微波输出的音频线（或数据线）长超过30米时，应在载波及微波配线架处安装标称放电电流不小于5kA（8/20µs）的信号SPD。
6.4从保护屏、交流电源屏、直流电源屏、测量屏等到总控屏的监控通信线，若长度超过30米时在总控屏内应安装标称放电电流不小于5kA（8/20µs）的相应的信号SPD或光电隔离器。
6.5 不同系统的通信连接线，应根据实际情况在其线路的一端或两端都安装标称放电电流不小于5kA（8/20µs）的相应信号SPD或光电隔离器。
6.6 高压场地到站内各室的各种信号线路、站内不同楼之间的的各种信号线应采用光纤或屏蔽电缆，屏蔽电缆的屏蔽层应两端接地，电缆的空置芯线应两端接地。
6.7 当信号线路垂直长度大于30m时，应穿金属管，其金属管两端必须就近与楼层的均压网或接地网焊接。
7 微波通信系统7.1铁塔上架设的波导馈线、同轴电缆金属外护层应分别在上、下端及进入机房入口处外侧就近接地，当馈线及同轴电缆长度大于60m 时，其屏蔽层宜在塔的中间部位增加一个接地连接点，室外走线架始末两端均应作接地连接。
7.2当微波站的馈线采用同轴电缆时，应在同轴电缆引进机房入口处安装标称放电电流不小于10kA的同轴SPD，同轴SPD接地端子的接地引线应从天馈线入口处外侧的接地线、避雷带或地网引接。
8 变电站二次系统接地要求8.1 电网二次系统的接地方式应采用共用接地。
通信站距变电站接地网边沿超过15米时，应另设专用接地网。
8.2 当互相邻近的建筑物之间有电力和通信电缆连通时，宜将其接地装置互相连接。
9.3 机房不宜设在建筑物顶层。
若机房设在建筑物顶层，机房应进行屏蔽装修。
8.4进出机房的金属管道引入室内前应埋地10米以上，并在入口处应就近与接地网做等电位连接。
8.5引入机房的导线如暂不使用，应在配线架上接地，以防引入直击雷、感应雷在开路的导线末端产生反击。
8.6 管道、构架、竖井、廊道电缆支架等金属物每隔20米应进行接地一次。
9 二次系统接地网均压要求9.1应在调度大楼、变电站、微波站的机房内建立水平闭合环形接地带，作为总等电位连接带使用。
9.2电网二次系统设备应采取等电位连接，设置等电位连接网络。
设备的金属外壳、机柜、机架、金属管、槽、屏蔽电缆缆外层、设备防静电接地、安全保护接地、浪涌保护器（SPD）接地端等均应以一定距离与等电位连接网络的接地端子连接。
9.3 建设调度大楼、变电站、微波站时为了保证均衡电位，应由接地网主抽头处接引两条截面不小于100 mm2,厚度不小于3mm的主母铜线或相当截面的电力电缆，向上连接通信、自动化、保护、调度等机房的环形接地母线。
9.4所有进入调度大楼、变电站、微波站的外来导电物均应在不同防雷区的界面处做等电位连接。
当外来导电物、电力线、通信线在不同地点进入建筑物时，宜设若干等电位连接带，并应将其就近连到环形接地体、内部环形导体或此类钢筋上，它们在电气上是贯通的并连通到接地体，含基础接地体。
10 抗电磁干扰10.1为减少电磁干扰的感应，宜采取以下的基本屏蔽措施：建筑物和机房的外部设屏蔽措施，以合适的路径敷设线路及线路屏蔽。
这些措施宜联合使用。
10.2二次系统设备主机房宜选择在建筑物低层中心部位，其设备应远离外墙结构柱，设置在雷电防护区的高级别区域内。
若机房设在建筑物顶层，且机房屏蔽未达到设备电磁环境要求时，应采用屏蔽墙体机房。
10.3金属导体，电缆屏蔽层及金属线槽（架）等进入机房时，应做等电位连接。
10.4需要保护的信号线缆，宜采用屏蔽电缆，应在屏蔽层两端及雷电防护区交界处做等电位连接并接地。
10.5当非屏蔽电缆进入机房时，应敷设在金属管内并埋地引入，金属管应电气导通，并应在雷电防护区交界处做等电位连接并接地。
其埋地长度不应小于10m。
10.6光缆的所有金属接头、金属挡潮层、金属加强芯等，应在入户处直接接地。
10.7二次系统信号线缆与电力电缆分开敷设，并远离配电箱、变电室、电梯机房、空调机房。
10.8布置信号线缆的路由走向时，应尽量减小由线缆自身形成的感应环路面积。
11 施工及验收11.1基建时，设计单位必须按照本规定进行防雷接地设计，施工单位须按设计精心施工，建设单位应有专人负责施工监督。
11.2防雷项目竣工后，应由施工单位提出竣工验收报告，并由工程监理单位对施工安装质量作出评价。
11.3施工单位提交竣工报告后,由建设单位组织运行、设计、施工、工程监理等单位的代表进行验收。
11.4 检验不合格的项目不得交付使用。
11.5 防雷施工项目竣工，应由施工单位提供下列技术文件和资料1) 竣工图a 防雷装置安装竣工图；b 接地线敷设竣工图；c 接地装置安装竣工图；d 等电位连接带安装竣工图；e 屏蔽设施安装竣工图。
