第5章 ProE的基准特征

  • 格式：ppt
  • 大小：5.25 MB
  • 文档页数：16

下载文档原格式

  / 16

合集下载

proe第5章 基准特征的建立

proe第5章 基准特征的建立

第五章 基准特征的建立 5.2 基准面
• 基准面是一个无限大且实际上并不存在的平面，有二 种方式可建立基准面(1)以Datum→Plane建立；(2)在 建立特征(Feature)时建立的基准面，也称之内基准面 (Internal datum plane)或临时基准面(Datum onthe-fly)
第五章 基准特征的建立 基准轴练习一
读取零件axis_ex1.prt 以上列八种方式产生基准轴
第五章 基准特征的建立 5.4基准特征显示的控制 5.4基准特征显示的控制 由于基准特征是一种参考数据，当不需要 基准特征时，尽量将其关闭，以使窗口上CAD模型的线 条较为简明。基准特征的关闭与否丝毫不影响CAD模型 的数据。 有三种方式控制：(1)工具栏按钮、 (2)View→ Datum Display、(3)Utilities→ Environment
第五章 基准特征的建立 5.1 概论
• 基准(Datum) 是建立模型的参考 • 基准的主要用途:建立3D几何设计时的参考或基准数据 • 例如：一个孔特征可以将一基准轴当成其中心线，此 基准轴可作为孔半径标注的基准，也可建立相对于孔 基准轴的其它特征，当基准轴移动时，孔也移动，其 它特征也随之移动。 • 基准可分为：基准面(Datum plane)、基准轴(Datum axis)、基准线(Datum curve)、基准点(Datum point)、 基准坐标系(Datum coordinate system)
第五章 基准特征的建立 3、建立基准轴线的方式 (1) Thru Edge：通过一直线作轴线 (2) Normal Pln：垂直一平面，并给足定位尺 寸作轴线。 (3) Pnt Norm Pln：通过一个点且垂直一平面 作轴线。 (4) Thru Cyl：以圆柱体的中心线作为轴线。 (5) Two Planes：以两平面的交线作为轴线。 (6) Two Pnt/Vtx：通过两点作一轴线。 (7) Pnt on Surf：通过曲面上的一点，且在此 点垂直此曲面作一轴线。 (8) Tan Curve：曲线端点的切线作为轴线。

pre基准特征

pre基准特征

图5-1
建立基准平面的操作步骤如下：
单击菜单【插入】→【模型基准】→【平面】 选项，或单击基准特征工具栏中的按钮 。 在图形窗口中为新的基准平面选择参照，在〖 基准平面〗对话框的〖参照〗栏中选择合适的约束 （如偏移、平行、法向、穿过等）。 若选择多个对象作为参照，应按下Ctrl键。 重复步骤 ~ ，直到必要的约束建立完毕。 单击【确定】按钮，完成基准平面的创建。
此外，系统允许用户预先选定参照，然后单击按钮 ，即 可创建符合条件的基准平面。可以建立基准平面的参照组 合如下： 选择两个共面的边或轴（但不能共线）作为参照，单击 按钮 ，产生通过参照的基准平面。 选择三个基准点或顶点作为参照，单击按钮 ，产生通 过三点的基准平面。 选择一个基准平面或平面以及两个基准点或两个顶点， 单击按钮 ，产生过这两点并与参照平面垂直的基准平面 。 选择一个基准平面或平面以及一个基准点或一个顶点， 单击按钮 ，产生过这两点并与参照平面垂直的基准平面 。 选择一个基准点和一个基准轴或边（点与边不共线）， 单击按钮 ，〖基准平面〗对话框显示通过参照的约束， 单击【确定】按钮即可建立基准平面。
创建基准轴的操作步骤如下：
单击基准工具栏中的按钮 ，或单击主菜单中的【 插入】→【模型基准】→【轴】选项，打开〖基准轴 〗对话框。 在图形窗口中为新基准轴选择至多两个“放置”参 照。可选择已有的基准轴、平面、曲面、边、顶点、 曲线、基准点，选择的参照显示在〖基准轴〗对话框 的〖参照〗栏中。 在〖参照〗栏中选择适当的约束类型。 重复步骤 ~ ，直到完成必要的约束。 单击【确定】按钮，完成基准轴的创建。
实例 步骤1打开练习文件
步骤2 建立坐标系偏移基准点
图5-
35
对
基
准
点

proe基准特征

proe基准特征

§ 4-3 基准特征Pro/E特征工具栏中有如图4-3-1所示的工具图标，用以创建基准特征，注意它与主工具栏中切换基准显示/隐藏的图标（如图4-3-2）的区别。

图4-3-1 创建基准特征的工具图4-3-2 基准显示/隐藏的切换图标一、创建基准平面特征工具栏“基准平面工具”（或主菜单：插入→模型基准→平面……）→出现基准平面创建对话框（如图4-3-3）→点选现有模型中的点、线、面作为基准平面创建的参考，若需要多个参考，按住Ctrl键，→输入必要的参数如距离、角度等→“确定”。

图4-3-3 创建基准平面图4-3-4 创建基准轴二、创建基准轴与创建基准平面的步骤类似，如图4-3-4所示。

三、创建基准点基准点工具包括，其中：：创建平面或曲面上、或曲线上的点，其位置可以通过拖动手把或输入数值确定；如图4-3-5、图4-3-6所示。

采用该工具，还可以创建曲线、曲面的交点、中心点等。

：草绘基准点；：沿坐标系偏移来创建基准点，如图4-3-7所示；：域基准点。

图4-3-5创建基准点图4-3-6 创建基准点图4-3-7 偏移坐标系创建基准点图4-3-8 创建基准曲线四、创建基准曲线创建基准曲线的方式有如图4-3-8所示几种，对于复杂零件的造型设计，创建并编辑基准曲线的工作非常重要。

五、创建基准坐标系（略）六、举例1创建如图4-3-9所示心形零件上的孔，步骤如下：1．创建一条基准曲线：→使用剖截面→完成→选取已做好的剖截面→曲线创建成功；2．创建一个基准点：→选取步骤1的曲线中一段→输入偏移比率为0.5→确定；3．创建一个基准平面：→按住Ctrl键并点选侧表面及步骤2中创建的点，作过基准点并与侧表面相切的基准平面；4．创建一个基准轴：→按住Ctrl键并点选步骤2创建的点和步骤3创建的面，作过基准点并与基准面垂直的基准轴；5．以“同轴”方式打孔。

图4-3-9 举例提示：作剖截面的方法点选主工具条的“启动视图管理器”图标（或主菜单“视图”→视图管理器）→打开“视图管理器”对话框（如图4-3-10），其中的“X截面”选项用以创建剖截面→新建→输入剖面名称→打开菜单管理器（如图4-3-11），如果要沿一个平面剖截，则选取其中的“平面→单一→完成”→在图形窗口点选剖平面→剖截面创建成功。

pore-基准特征

pore-基准特征

基准特征建议尽可能先选择点、线（轴）、面，然后再进入命令，这样操作较快，且不容易出错。

一、基准点1.在曲面上－－－所创建的点在一曲面上，通过定位尺寸确定其位置。

2.顶点－－－零件上的尖点。

3.偏移坐标系－－－选择坐标系－－选择对应的按钮（第三按钮“偏移坐标系基准点工具”）－－点的编辑（输入点的xyz坐标值）。

4.在曲线上－－－有两种方式。

第一种：选择曲线－－－长度比率第二种：选择曲线－－－实际长度注意偏移参照的选取也有两种方式（常用曲线端点方式，也可以选择别的参照）。

5.通过“偏移坐标系”输入点：可以支持ibl和pts格式。

可以选择自文件创建基本曲线的点文件。

选择偏移坐标系建立点按钮－－－选择坐标系－－－“输入”－－选择点文件－－确定。

1 0 0 02 5 10 233 10 80 304 20 60 355 50 10 60二、基准平面（外/内部基准平面）1.偏距平面：与某平面偏距一定值2.穿过一轴线（直线）和某面成一定角度：轴线需在平面上3.过三个点4.偏距坐标系：选择坐标系，平移某一坐标轴。

5.通过两共面边或共面轴（必须共面但不共线）6.一个平面及两个点（点不能和平面的法线共线）－－－与平面垂直并经过两点7.通过一个点及一直线（平面曲线）－－点与线共面。

三、基准轴整个圆柱面会自动创建一个基准轴1.过直线2.垂直平面（需拖动手柄进行定位）3.过点且垂直平面4.过柱面5.两相交平面6.过两个点7.曲面上的点－－－－－通过该点并垂直于曲面创建基准轴8.曲线及其上的一点－－－－－通过点并与曲线相切四、基准曲线1.草绘－－－－通过草绘按钮进入创建环境，进行曲线的绘制2.经过点－－－通过相对应的按钮进入创建环境，包括点的选取、属性、相切、扭曲等。

属性－－指出该曲线是否应该位于选定的曲面上。

相切－－（可选）设置曲线的相切条件扭曲－－（可选）通过使用多面体处理来修改通过两点的曲线形状。

只适用于通过两个点创建基准曲线。

PROE基准点

PROE基准点

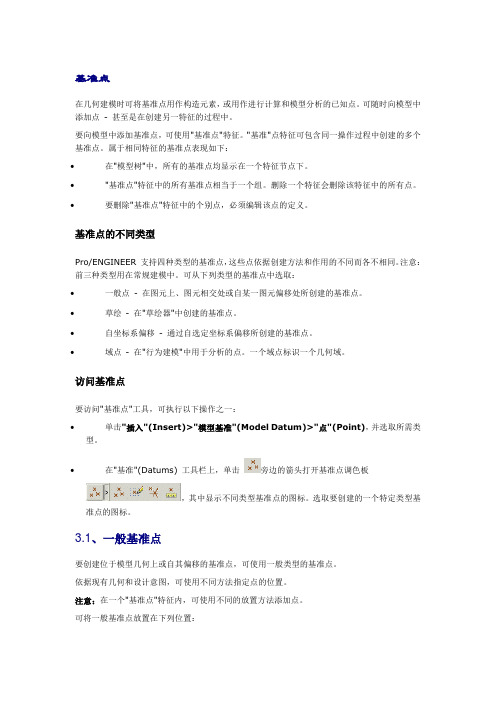

基准点在几何建模时可将基准点用作构造元素，或用作进行计算和模型分析的已知点。

可随时向模型中添加点- 甚至是在创建另一特征的过程中。

要向模型中添加基准点，可使用"基准点"特征。

"基准"点特征可包含同一操作过程中创建的多个基准点。

属于相同特征的基准点表现如下：∙在"模型树"中，所有的基准点均显示在一个特征节点下。

∙"基准点"特征中的所有基准点相当于一个组。

删除一个特征会删除该特征中的所有点。

∙要删除"基准点"特征中的个别点，必须编辑该点的定义。

基准点的不同类型Pro/ENGINEER 支持四种类型的基准点，这些点依据创建方法和作用的不同而各不相同。

注意：前三种类型用在常规建模中。

可从下列类型的基准点中选取：∙一般点- 在图元上、图元相交处或自某一图元偏移处所创建的基准点。

∙草绘- 在"草绘器"中创建的基准点。

∙自坐标系偏移- 通过自选定坐标系偏移所创建的基准点。

∙域点- 在"行为建模"中用于分析的点。

一个域点标识一个几何域。

访问基准点要访问"基准点"工具，可执行以下操作之一：∙单击"插入"(Insert)>"模型基准"(Model Datum)>"点"(Point)，并选取所需类型。

∙在"基准"(Datums) 工具栏上，单击旁边的箭头打开基准点调色板，其中显示不同类型基准点的图标。

选取要创建的一个特定类型基准点的图标。

3.1、一般基准点要创建位于模型几何上或自其偏移的基准点，可使用一般类型的基准点。

依据现有几何和设计意图，可使用不同方法指定点的位置。

注意：在一个"基准点"特征内，可使用不同的放置方法添加点。

可将一般基准点放置在下列位置：∙曲线、边或轴上∙圆形或椭圆形图元的中心∙曲面上或自曲面偏移∙顶点上或自顶点偏移∙自现有基准点偏移∙图元相交位置。

ProE第5章-基准特征

ProE第5章-基准特征

单击按钮
，打开〖草
绘的基准点〗对话框， 选择所需的平面。
5.3 创建基准点— 草绘基准点
单击按钮 ， 在绘图区建立草绘 基准点。
在底面上建立的两 个草绘基准点。
5.3 创建基准点—偏移坐标基准点
Pro/E允许用户通过 对指定坐标系进行偏移 产生基准点。可采用笛 卡尔坐标系、球坐标系 或圆柱坐标系来确定基 准点。 单击基准特征工具 栏中的按钮 ，打开〖 偏移坐标系基准点〗对 使用 话框。 文 本 编 辑器 输 入 坐标，建立基准点 选定参照坐标系
5.1 概述
常用以下3种方法隐藏/ 显示基准特征： ⑴ 菜单 “工具” →“环境”→“显示” 。 ⑵ 菜 单 “ 视 这些项工具 图 ” → “ 显 示 设 栏没有 置”→“基准显示” 。 ⑶工具栏……
5.2 创建基准平面
基准平面理论上是一个无限大的面， 但为便于观察可以设定其大小(选中---右 击---编辑定义---基准平面---显示---调整轮 廓---宽度、高度)，以适合于建立的参照 特征。 基准平面有两个方向面，系统默认的 颜色为棕色和黑色。 在特征创建过程中，系统允许用户使 用基准特征工具栏中的按钮 或单击菜 单〘插入〙→〘模型基准〙→〘平面〙选 项进行基准平面的建立。
3 基准坐标系
如果坐标系的方向不符合要求，可单击〘定向〙选 项卡更改。图中x轴更改了方向，可见x、z轴均进行了 调整。
5.5 创建基准坐标系
参照两条不平 行的线确定基准坐 标系：第一条线的 选取非常重要，决 定了x轴的方向， 两条线的交点即为 坐标原点的位置。 也可以单击 〘定向〙选项卡更 改坐标系的方向。
第5章 创建基准特征
5.1 概述
基准特征是零件建模的参照特征，其主要用途是 辅助3D特征的创建，可作为特征截面绘制的参照面、 模型定位的参照面和控制点、装配用参照面等。 基准特征包含基准平面、基准点、基准轴、基准 曲线以及坐标系等。 设计时，可选择系统提供的基准特征：3个相互正 交的标准基准平面、一个坐标系、一个特征的旋转中 心。也可以利用实体上现有的基准特征（如：实体表 面、圆柱的轴线、顶点等）或插入基准特征等方法来 获取基准特征。

ProE4.0标准实例教程第5章

第5章基础特征的创建本章将介绍的内容如下：(1)创建拉伸特征的方法和步骤(2)创建旋转特征的方法和步骤(3)创建扫描特征的方法和步骤(4)创建混合特征的方法和步骤5.1 拉伸特征的创建拉伸特征是将二维特征截面沿垂直于草绘平面的方向拉伸而生成的特征。

调用命令的方式如下：菜单：执行“插入”|“拉伸”命令。

图标：单击“基础特征”工具栏中的图标按钮。

5.1.1 创建增加材料拉伸特征操作步骤如下：第1步，在零件模式中，单击图标按钮，打开“拉伸特征”操控板，如图5-1所示。

图5-1 ”拉伸特征“操控板第2步，在该操控板中，单击“拉伸为实体”图标按钮（此为默认设置）。

第3步，单击“放置”按钮，在弹出的上滑面板中，单击“定义”按钮，如图5-2所示，弹出“草绘”对话框。

第4步，选择TOP基准平面为草绘平面，RIGHT基准平面为参照平面，参照平面方向为向右（此为默认设置），如图5-3所示，单击“草绘”按钮，进入草绘模式。

图5-2 “放置”上滑面板图5-3 设置草绘平面和参照平面第5步，草绘二维特征截面并修改草绘尺寸值，如图5-4所示，待重生成草绘截面后，单击图标按钮，回到零件模式，如图5-5所示。

第6步，在“拉伸特征”操控板中，指定拉伸特征深度的方法为“盲孔”（此为默认设置），输入“深度值”为100，如图5-6所示，单击图标按钮。

图5-4 二维草绘截面图5-5 创建拉伸特征图5-6 输入拉伸深度值5.1.2 创建去除材料拉伸特征操作步骤如下：第1步～第３步，同本书第5.1.1小节第1步～第３步。

第4步，选择零件上表面为草绘平面，RIGHT基准平面为参照平面，参照平面方向为向右（此为默认设置），如图5-7所示，单击“草绘”按钮，进行草绘模式。

第5步，草绘二维特征截面并修改草绘尺寸值，如图5-8所示，待重生成草绘截面后，单击图标按钮，回到零件模式。

草绘平面参照平面图5-7 选择草绘平面和参照平面图5-8 二维特征截面第6步，在“拉伸特征”操控板中，单击“去除材料”图标按钮。

5基准特征 proe

培训专用严禁传播
Pro/ENGINEER培训
基准特征
training\tm\3_pionts.prt 击工具
续选择PNT1
training\dtm\pin_line.prt
，弹出基准平面对话框，在绘图区单击点继续选择直线，单击基准平面对话框中的
打开training\dtm\2_line.prt
，弹出基准平面对话框，在绘图区单击选择一条直线，按住选择另外一条直线，单击基准平面对话框中的
training\dtm\pnt_dtm.prt
，弹出基准平面对话框，在绘图区单击选择一个点，按住选择模型上表面，单击基准平面对话框中的
training\dtm\line_dtm.prt
，弹出基准平面对话框，在绘图区单击选择直线，按住
模型上表面，此时穿过直线与上表面以一定的角度生成一个平面，可
raining\dtm\Offset.prt
，弹出基准平面对话框，选择如图的模型上表面，这时会从表面偏移出一个面，拖动小方块可以指定偏移高度，双击尺寸可精确定
training\axes\
，弹出基准轴对话框，在绘图区单击选择点选择点pnt1
具
话框中偏移参照，如图所示，再按住选择两边作
为偏移参照
打开training\axes\line.prt 具
击工具
单击基准轴对话框中的为Ａ_1 。

击工具
面，单击基准轴对话框中的
点击一般点命令按钮 ,
,
点击一般点命令按钮
单击基准点对话框，即创建新。

proe高级基准特征


• 在曲面上 (On Surface) - 使用“面组/曲面”(Quilt/Surf) 选项，可使曲线通过所选的点并位于指定的面组或曲面上。只能选取一个曲面， 因此如果要选取多个曲面，则可能必须合并曲面。下图的下部图像中的曲线位于曲面上。
定义相切条件
可以为曲线的起点和终点定义相切条件。定义相切条件时可使用下列选项： • • 相切 (Tangent) - 可使您定义与所选参照相切的曲线端点。 法向 (Normal) - 可使您定义与所选参照垂直的曲线端点。
高级基准特征
模块概述
基准特征通常是建模高级几何的基础。基准特征框架可以有效捕捉模型的设计意图，然后可以在框架上创建实体特征。基准曲线和草绘可能会参 照其他基准特征，例如基准点和基准坐标系。另外，您可以创建基准图形，然后利用该图形按相互关系来控制零件几何。 在此模块中，您将学习如何创建基准点和几种类型的基准曲线。您还会学到如何创建基准图形和基准坐标系。
您可以将基准点创建为其他基准特征、 实体特征或曲面特征的参照几何。 您可以在几何或其他基准特征上或偏离它们创建点。 大多数定义或定位 3D 空间中的点的几何都可以被指定为参照。可以选取“放置”参照和“偏移”参照，这要视组合而定。 以下参照组合可供使用： • 在曲面或基准平面上或偏离曲面或基准平面 - 直接在曲面或基准平面上，或偏移指定距离定位一个点。在右下图中，基准点位于所选曲面，并 从两个基准平面偏移。 • 在轴上或偏离轴 - 在基准轴上或偏移指定距离定位一个点。 – 长度比例 - 可使您按照曲线总长度的函数定位该点。例如，如果要定位在距曲线末端的 3/4 处，则键入 0.75 作为比例。还可以通过单 击“下一端点”(Next End) 来切换决定该比例的曲线端点。在左下图中，该点在曲线上，距离右端点的比例为 0.75。 – 实际长度 - 可使您将该点定位在距曲线端点一定距离的位置。还可以通过单击“下一端点”(Next End) 切换测量该距离的曲线端点。 – • 使用参照 - 可以指定另一图元作为偏移参照并指定距该参照的偏移值。 曲面或曲线的中心 - 选取倒圆角的曲面或曲线可使您将点定位在曲面或曲线的中心，如右上图所示。 • 在曲线上 - 可以在一条曲线上定位一个点。进一步定义点在曲线上的位置的方法共有三种：

Pro-ENGINEER Widfire 3.0实用教程第5章 基准特征


5.1.2 基准平面的建立
2．基准平面的约束类型 偏移(Offset)：按选定参照偏移 ；平行(Parallel)：平行选定参照 ； 垂直(Normal)：垂直于选定参照 ；穿过(Through)：通过选定参照 ； 相切(Tangent)：相切于选定参照 ； 混合截面（Blend section）：通过混合特征的指定截面。 3．基准平面的即时创建与异步创建 即时创建 ：【插入（Insert）】→【模型基准（Model Datum）】→ 【平面（Plane）…】或工具栏按钮 异步创建 ：在模型特征创建过程中单击菜单命令或工具栏按钮
第5章 基准特征
5.1 5.2 5.3
基准平面 （1h) 基准轴（0.5h) 基准点 （1h) 基准坐标系（0.5h) 基准曲线（1h)
5.4
5.5
5.1 基准平面
5.1.1 基准平面的用途
（1）作为特征建立的草绘平面或参考平面 （2）作为尺寸标注的参照 （3）作为视角定向的参照 （4）作为装配约束的参照
例5-2 步骤1 步骤2 步骤3 步骤4 步骤5
基准轴的建立
依次建立如图5-23所示的各基准轴。 打开练习文件 建立与模型上表面垂直且符合定位尺寸的基准轴A_1 建立与曲线Curve在基准点PNT0处相切的基准轴A_2。 建立基准平面DTM1与模型表面Surf2相交处的基准轴A_3 建立过圆弧面Surf3中心位置的基准轴A_4
5.4 基准坐标系
5.4.1 基准坐标系的用途
（1）作为零件特征建立和组合设计的参照； （2）用于CAD数据的转换； （3）作为加工制造时刀具路径的参照； （4）对零件模型进行特性分析的参照 。
5.4.2
基准坐标系的建立
建立坐标系的基本原则是，先确立坐标系的“原点” 位置，再确定其中两轴向，系统会依据“右手定则” 自动确定第三轴 。 原始选项卡用于定义坐标系的原点位置，并列出其对 应的位置参照、坐标偏移方式及坐标值等。 定向选项卡用于设定坐标系各轴的方向。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

Hale Waihona Puke 5.2.4创建基准曲线创建基准曲线的方式有如图3创建基准曲线的方式有如图 8所示几种， 对于复杂零件的造型 所示几种， 所示几种 设计， 设计 ， 创建并编辑基准曲线的工 作非常重要。 作非常重要。
创建基准曲线
5.2.5创建基准坐标系
基准坐标系是可以添加到零件和组件中的参照特征 ，坐 标系可分为笛卡尔坐标系、柱坐标系和球坐标系。 标系可分为笛卡尔坐标系、柱坐标系和球坐标系。
5.1 基准特征和系统设置 5.2 一般基准特征及其操作
5.1基准特征和系统设置 5.1基准特征和系统设置
“基准特征”是指那些没有体积和质量的几何体，在建构 基准特征”是指那些没有体积和质量的几何体， 基准特征 几何实体模型中起参考作用， 几何实体模型中起参考作用，但不构成模型表面形状的一种 特征。 特征。 基准特征是建模时模型的参考或基准数据， 基准特征是建模时模型的参考或基准数据，是构建特征 的基础，后续添加的特征都部分或全部依赖于基准特征之上， 的基础，后续添加的特征都部分或全部依赖于基准特征之上， 因此基准特征的建立和选择都是非常重要的。基准特征包括： 因此基准特征的建立和选择都是非常重要的。基准特征包括： 基准平面、基准轴、基准点、基准曲线和基准坐标系。 基准平面、基准轴、基准点、基准曲线和基准坐标系。
5.2.3 基准点
基准点可用来作为创建坐标系、基准面、 基准点可用来作为创建坐标系、基准面、基准轴和以 曲线的参照物、倒圆角半径的控制点、管特征的创建点、 曲线的参照物、倒圆角半径的控制点、管特征的创建点、 有限元分析的施力点、模流分析的浇口位置、 有限元分析的施力点、模流分析的浇口位置、在计算几何 公差是指定附加基准目标的位置等。 公差是指定附加基准目标的位置等。 创建基准点的方法 • 基准点工具。创建位于图形上、图形交集处的基准点。 基准点工具。创建位于图形上、图形交集处的基准点。 • 草绘基准点工具。在进入草绘前创建基准点。 草绘基准点工具。在进入草绘前创建基准点。 • 偏移坐标系基准点工具。通过从所选的坐标系位移来创建 偏移坐标系基准点工具。 的基准点。 的基准点。 • 域基准点工具。栏基准又称“域点”。它是用来与用户定 域基准点工具。栏基准又称“域点” 义分析一起使用的基准点。 义分析一起使用的基准点。
• 将基准点创建在指定的某个曲面上 • 将基准点创建在与指定面沿法向方向，平移一段距离的曲 将基准点创建在与指定面沿法向方向， 面上 • 将基准点创建在一条曲线与曲面的交点上 • 将基准点创建在一条曲线或边线的端点上 • 将基准点创建在指定的（x，y，z）上 将基准点创建在指定的（ • 将基准点创建在三个面的交点上 • 将基准点创建在某个圆或圆弧的圆心上 • 将基准点创建在一条曲线上 • 将基准点创建在线与线的交点上 • 将基准点由某一指定点再平移一段距离
提示： 提示： 作剖截面的方法 点选主工具条的“启动视图管理器” 点选主工具条的“启动视图管理器”图标 （或主菜 视图” 视图管理器 视图管理器） 打开 视图管理器” 打开“ 单 “ 视图 ” →视图管理器） →打开“ 视图管理器 ” 对话框 如图3-10），其中的“X截面”选项用以创建剖截面 新 截面” （如图 ） 其中的“ 截面 选项用以创建剖截面→新 输入剖面名称→打开菜单管理器 建 →输入剖面名称 打开菜单管理器 （ 如图 输入剖面名称 打开菜单管理器（ 如图3-11） ， 如果 ） 要沿一个平面剖截，则选取其中的“ 要沿一个平面剖截， 则选取其中的 “ 平面 → 单一 → 完 剖截面创建成功。 成”→在图形窗口点选剖平面 → 剖截面创建成功。 在图形窗口点选剖平面
5.1.1 状态显示设置
下拉菜 单选项 法
5.1.2 颜色显示设置
改变基 准特征 的颜色
5.2 一般基准特征及其操作
5.2.1 基准面
基准面的本质是一个无限大且实际上不存在的几何平面。 基准面的本质是一个无限大且实际上不存在的几何平面。 在以下情况下需要创建基准面： 在以下情况下需要创建基准面： • 在三维中定位实体模型的参照时，即先创建三个默认基准 在三维中定位实体模型的参照时， RIGHT、TOP和FRONT。 面：RIGHT、TOP和FRONT。 • 当需要一个新的草绘面与参考面时。 当需要一个新的草绘面与参考面时。 • 当需要一个面作为尺寸标注参考时 • 当需要一平面作为镜像平面时
5.2.2 基准轴
基准轴用来创建特征时的参考， 基准轴用来创建特征时的参考，尤其是协助基准面和 基准点的创建、尺寸标注的参考、圆柱、 基准点的创建、尺寸标注的参考、圆柱、圆孔及旋转特征 中心线的创建、 中心线的创建、阵列复制和旋转复制等操作时用的旋转轴 等。 创建基准轴的方法 • 通过边：让轴线通过指定的某条边 通过边： • 垂直于平面：让轴线垂直于指定平面，且通过该平面指定 垂直于平面：让轴线垂直于指定平面， 的某位置 • 通过点并垂直于平面：让轴线通过指定的点，且垂直于指 通过点并垂直于平面：让轴线通过指定的点， 定平面 • 圆柱中心线：让轴线通过指定圆柱体的中心线 圆柱中心线： • 两个平面的交线：让轴线通过两个指定平面的交线 两个平面的交线：
创建基准面的方法
“基准平面”对话框 基准平面” 基准平面
Pro/E支持的创建基准面的方法 Pro/E支持的创建基准面的方法 1. 过空间任意三点 2. 过直线和直线外一点 3. 过一点垂直于一条直线 4. 过共面的两条直线 5. 过一条直线垂直于一个平面 6. 过一条直线平行于一个平面 7. 过一点平行于一个平面 8. 过一点和一个柱面相切 9. 过一直线于柱面相切 10.于一个平面偏移一段距离 10.于一个平面偏移一段距离 11.与一个坐标系的一个方向偏移一段距离 11.与一个坐标系的一个方向偏移一段距离 12.过一直线与一个平面呈一定角度 12.过一直线与一个平面呈一定角度
• 通过两个点：让轴线通过两个点 通过两个点： • 于弧线相切：让轴线通过指定曲线的端点，且在该点与曲 于弧线相切：让轴线通过指定曲线的端点， 线相切 • 在创建圆锥曲面、旋转体特征、孔特征或其他圆弧截面特 在创建圆锥曲面、旋转体特征、 征后，Pro/E会自动添加这些特征的回转中心轴 会自动添加这些特征的回转中心轴， 征后，Pro/E会自动添加这些特征的回转中心轴，同样可以根 据需要手动添加基准轴。 据需要手动添加基准轴。
