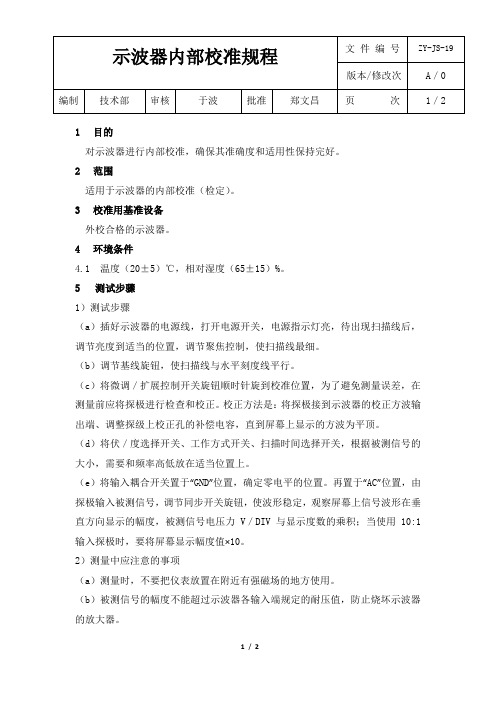

普通示波器内校作业指导书

1目的对示波器进行内部校准，确保其准确度和适用性保持完好。

2范围适用于示波器的内部校准（检定）。

3校准用基准设备外校合格的示波器。

4环境条件4.1 温度（20±5）℃，相对湿度（65±15）%。

5 测试步骤1）测试步骤（a）插好示波器的电源线，打开电源开关，电源指示灯亮，待出现扫描线后，调节亮度到适当的位置，调节聚焦控制，使扫描线最细。

（b）调节基线旋钮，使扫描线与水平刻度线平行。

（c）将微调／扩展控制开关旋钮顺时针旋到校准位置，为了避免测量误差，在测量前应将探极进行检查和校正。

校正方法是：将探极接到示波器的校正方波输出端、调整探级上校正孔的补偿电容，直到屏幕上显示的方波为平顶。

（d）将伏／度选择开关、工作方式开关、扫描时间选择开关，根据被测信号的大小，需要和频率高低放在适当位置上。

（e）将输入耦合开关置于“GND”位置，确定零电平的位置。

再置于“AC”位置，由探极输入被测信号，调节同步开关旋钮，使波形稳定，观察屏幕上信号波形在垂直方向显示的幅度，被测信号电压力V／DIV与显示度数的乘积；当使用10:1输入探极时，要将屏幕显示幅度值×10。

2）测量中应注意的事项（a）测量时，不要把仪表放置在附近有强磁场的地方使用。

（b）被测信号的幅度不能超过示波器各输入端规定的耐压值，防止烧坏示波器的放大器。

1 / 2（c）测试时，示波器的机壳应悬浮，避免造成短路。

（d）用示波器测出的交流电压值为峰-峰值。

（e）测试线要尽量短，探极要靠近被测点，否则有可能引起波形畸变。

6.相关记录《内校记录表》 JL-7.6-032 / 2。

示波器操作作业指引
1、检查电源电压，在接通电源前先检查电源电压是否正常。

2、仪器使用时面板控制件位置（以CH1输入为例），预置面板各开关、旋钮。

3、将开关和控制部分以上设置后，接上电源，电源接通，电源指示灯亮约20秒后，屏幕出现光迹。

如果60秒还没有出现光迹，再检查开关和控制旋钮的设置。

4、分别调节亮度、聚焦，使光迹亮度适中清晰。

5、调节通道位移旋钮，用螺丝刀调节光迹旋转电位器使光迹与水平刻度平行。

6、用10：1探头将校正信号输入至Y1输入端。

7、对于其它信号的观察，可通过调整垂直衰减开关和扫描速度开关到所需的位置，从而得到清晰的图形。

8、调整垂直和水平位移旋钮，使得波形的幅度与时间容易读出。

9、注意事项：
1、非工程技术（或被受权）人员严禁调整仪器参数。

2、正常情况下环境温度在0°C～40°C之间，在超出此温度范围的情况下操作可能会损坏电路。

3、示波器损坏必须由专业指定维修人员修理，或送经销商由厂家维修，以保证安全。

1 / 1。

操作规程
第 1 页共3 页
文件修订页
第 2 页共3 页
第 3 页 共 3 页
1目的
确保公司使用的监视和测量装置在要求范围内，从而保证其测试的参数具有有效性和准确性，以满足顾客要求。

2适用范围
适用于生产、检测等具有一定精度要求的各种型号的模拟示波器。

3术语和定义 无
4.1计量室负责公司模拟示波器的校准；
4.2各使用部门负责日常工作使用模拟示波器的维护和保养。

5内容
5.1 校准项目和校准工具：
5.2校准条件：温度在23±5℃，湿度≤
80% 5.3 校准周期：1年 5.4 校准方法和技术要求： 5.4.1 外观
要求： 有生产厂家、商标、出厂编号、CMC 标志 等；工作台面各功能按键正常，显示屏显示能正常工作。

校准方法：目测。

5.4.2频率示值误差校准
校准方法：按下图电路接线校准1000Hz 一个点。

6相关及支持文件 监视和测量设备控制程序 7 记录
校准证书。

mso5104示波器作业指导书一、概述1.1 本次作业的目的本次作业的目的是让学生学会如何正确操作mso5104示波器，掌握示波器的基本原理和使用方法。

1.2 适用对象本作业适用于电子信息工程、电子科学与技术等相关专业的本科生。

1.3 作业内容本次作业主要包括以下内容：a) 示波器的基本原理b) 示波器的操作方法c) 示波器的常见故障处理二、示波器的基本原理2.1 示波器的概念示波器是一种用于观察电信号波形的仪器，能够将电信号转换为对应的图形显示出来。

2.2 示波器的工作原理示波器通过对输入信号进行采样、放大、显示等步骤，将电信号转换为可视的波形图形。

2.3 示波器的参数示波器的参数包括带宽、采样率、垂直灵敏度、水平扫描速率等，这些参数决定了示波器的测量能力和适用范围。

三、示波器的操作方法3.1 示波器的基本操作示波器的基本操作包括开机、设置触发条件、调整水平和垂直尺度、观察波形等步骤。

3.2 示波器的高级操作高级操作包括设置存储、测量功能、频谱分析等，能够更多地发挥示波器的功能。

3.3 示波器的注意事项在操作示波器时，需要注意安全用电、正确连接信号源、选择合适的量测参数等，确保操作的准确性。

四、示波器的常见故障处理4.1 示波器无法开机可能原因包括电源故障、示波器内部故障等，需要检查电源连接和通风情况。

4.2 示波器显示异常波形可能原因包括信号源问题、示波器设置错误等，需要检查信号源和示波器设置。

4.3 示波器无法触发可能原因包括触发电路故障、输入信号问题等，需要检查触发设置和输入信号。

五、总结5.1 本次作业的收获通过本次作业，学生可以掌握示波器的基本原理和操作方法，并能够对常见故障进行处理。

5.2 作业的意义示例器是电子工程领域的重要工具，正确的操作方法是保证工程质量的基础。

5.3 作业的展望通过学习示波器的操作，在今后的学习和工作中能够更好地应用示波器进行信号分析和测试。

mso5104示波器作业指导书旨在帮助学生全面了解示波器的使用方法，培养学生对示波器工作原理的理解，提高学生对于电子仪器操作的能力。

示波器操作指导书（ISO9001-2015）一、操作流程1、单通道操作1.1 在接通电源前务必先确定电压是否为交流220V，以避免损坏仪器设备；1.2 接通电源，电源指示灯亮；约20S后屏幕出现光迹，若60S后还没出现光迹，则需检查开关和控制旋钮设置；调节亮度、聚焦，使光迹亮度适中、清晰；1.3 调节通道1（或2）位移旋转与轨迹旋转电位器，使光迹与水平刻度平行；1.4 用10：1探头将校正信号输入至CH1输入端；将AC-GND-DC开关设置在AC 档，此时示波器屏幕会出现一个方波；调整聚焦使图像清晰。

2、双通道操作要进行双通道操作实现其他功能时，在单通道设置基础上需改变以下设置；2.1 改变垂直方式到DUAL状态，此时通道2的光迹也会出现在屏幕上，此时通道1显示一个方波，而通道2则显示为一条直线。

现将校正信号接到CH2的输入端与CH1一致，将开关设置到AC状态，此时示波器屏幕出现两个方波；2.2 释放ALT/CHOP开关（开关置于ALT），CH1和CH2的信号交替的显示到屏幕上，此设定用于观察扫描时间较短的两路信号；2.3 按下ALT/CHOP开关（开关置于CHOP），CH1和CH2的信号以250KHz的速度独立显示在屏幕上，此设定用于观察时间较长的两路信号。

双通道操作时须通过触发信号源的开关来选择通道1或通道2的信号作为触信号。

如果CH1和CH2的信号同步，则两波形会稳定的显示出来，反之则仅有触发信号源的信号可以稳定显示出来，如果TRIG/ALT开关按下，则两波形都会稳定的显示出来。

二、设备保养2.1保险丝更换在示波器的使用过程中如不能开机或电源指示灯熄灭，在排除市电供应正常及电源连接不良的前提下，则有可能是保险丝损坏，通常情况下，保险丝不会开路，除非电路发生故障，所以在更换保险丝前，先检查电路故障，然后更换保险丝，更换时需用与原规格一致的保险丝。

保险丝更换时需打开上盖且一定要在切断电源的情况下进行。

作业指导书
生效日期：
文件名示波器内部校准指导书作业名称部门别文件版次文件编号
作业指导书实验室A/0
1. 目的
对内校仪器进行内部校准，确保其准确度和适用性保持完好。

2. 范围
本准则适用于示波器的内部校准。

3. 应用文件
3.1 文件管制作业程序
3.2 测量与监控装置控制程序
3.3 量测仪器免校(NCR)准则
4. 程序
4.1 校准用基准设备：外校合格的数字多用表及示波器
4.2 环境条件
4.2.1 温度(20±8)℃，相对湿度(65±20)%.
4.2.2 电源电压：220V±3%，(50±2)Hz。

4.2.3 周围无影响工作的电磁场干扰和机械振动。

5. 校准步骤
5.1 外观要求：被检定的示波器不应有防碍读数和影响正常工作的机械损伤，接线柱、旋钮等无松动。

5.2 开电源后,要求被检定的示波器亮度、聚焦、水平及垂直调节按钮能使示波器调节至较佳状态（线条清晰、均匀）
5.3 X 轴、Y轴的检测分别按右图所示，连接基准示波器与待校示波器。

5.4 按照待测仪器的具体量程相应地改变测试条件,计算两个示波器每次测试的结果误差。

△(%)=(U-V)/V×100
其中：U ---- 待测仪器计算结果值；
V ---- 基准仪器计算结果值；
5.5 所有检定值的误差在±5%以内，判校准(检定)合格。

6.记录
《示波器内部校准报告》
修订记录NO 版本修订内容日期修改做成确认承认
