国家平面控制网的布设原则概要

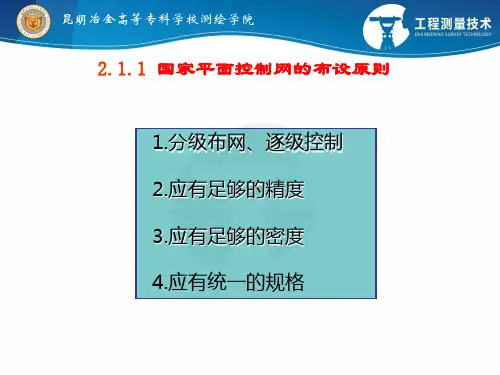

一、国家平面控制网的布设原则分级布网、逐级控制应有足够的精度应有足够的密度应有统一的规格㈠传统国家平面控制网布设方案根据当时国家平面控制网施测的测绘技术水平，我国决定采取传统的三角网作为水平控制网的基本形式，只是在青藏高原特殊困难的地区布设了一等电磁波测距导线。

国家三角网的布设方案分为一、二、三、四等4个等级。

一等三角锁是国家大地控制网的骨干，其主要作用是控制二等以下各级三角测量，并为地球科学研究提供资料。

一等三角锁尽可能沿经纬线方向布设成纵横交叉的网状图形。

二等三角网是在一等锁控制下布设的，它是国家三角网的全面基础，同时又是地形测图的基本控制。

三、四等三角网是在一、二等网控制下布设的，是为了加密控制点，以满足测图和工程建设的需要。

三、工程平面控制网布设原则工测控制网可分为两种：一种是在各项工程建设的规划设计阶段，为测绘大比例尺地形图而建立的控制网，叫做测图控制网；另一种是为工程建筑物的施工放样或变形监测等专门用途而建立的控制网，我们称其为专用控制网，建立这两种控制网时亦应遵守下列布网原则。

工测控制网可分为两种：一种是在各项工程建设的规划设计阶段，为测绘大比例尺地形图而建立的控制网，叫做测图控制网；另一种是为工程建筑物的施工放样或变形监测等专门用途而建立的控制网，我们称其为专用控制网，建立这两种控制网时亦应遵守下列布网原则。

1.分级布网、逐级控制2.要有足够的精度3.要有足够的密度4.要有统一的规格四、工程平面控制网布设方案工程平面控制网的布设方案可以采用三角网、导线网、GPS网等形式。

一、国家基本控制网国家平面控制网分为一、二、三、四等四个等级，布设形式有三角锁、精密导线、插点等形式。

二、城市及工程控制网工程控制网：为城市规划、建筑设计及施工放样等目的而建立的控制网称为城市或工程控制网。

三、小地区控制网1．小地区控制网：在小范围内建立的控制网称为小地区控制网。

2．分类：首级控制和图根控制。

咱们平时说的控制网主要有首级网和加密网，首级网就是设计院做的控制网，一般设计院提供的控制点并不能满足施工放样的要求，这就要求我们根据设计院提供的控制网来加密，以满足施工放样的要求。

这样就存在一个加密网了，加密网的成果是有施工单位自己选点，埋点，以及测量，报监理单位复核、批准方能使用。

控制网又分为平面网和高程网，设计院要先提供一部分控制点给施工单位，设计交桩点有CP0，CPI,CPII,JY点，还有SM水准点，其中CP0，CPI,CPII是坐标点，JY点和SM点是高程点，是高程基准。

当然为使用方便CP0，CPI,CPII也可以带高程，作为高程点使用，这些设计单位提供的点位和成果就是咱们后续施工的加密网测设的依据。

加密网是又咱们自己施测，所以咱们主要就是要做好加密网：1、选点：点位选择要沿线路两侧布设，点位置不能离线路太远也不能离线路太近，太远了施工放样时不方便，太近了，在施工过程当中容易被破坏。

平面和高程网要在施工范围外50-100米为宜。

当然，客专上要求做沉降观测，我们根据实际情况沉降观测的基准网也就是高程都是沿线路红线附近埋设。

特别是路基段，高差太大，沿着红线附近埋设为了方便沉降观测时不用转站太多，在300米左右一个点，桥上和隧道里面可能更长一点。

平面网要看有什么仪器测量，使用GPS测，还是直接用全站仪测。

用GPS测量时要保证相邻的一对点能通视，还有视野要开阔，周围不能有遮挡，附近不能有大面积水域。

用全站仪测量时要保证前后两个点都要通视的原则。

相邻两个点位之间要保证300米左右为宜，不能太近也不能太远。

2、埋点：埋点要根据当地实际情况考虑埋设深度，像咱们这边冻土层较深，埋的点位深度要达到1米8，方能保证冬天施工时控制点的稳定。

3、测设：高程用电子水准仪测量，测量数据仪器自动记录，每一测站自动提示超限与否，最后要注意往返程不超限方可。

平面用GPS 测量比较简单，但要注意，测量过程当中不能随意开关机。
