精品文档一、填空题（本大题共11小题，每空1分，共20分）1、对于作用在刚体上的力，力的三要素是大小、方向、作用点。
2、力对矩心的矩，是力使物体绕矩心转动效应的度量。
3、杆件变形的基本形式共有轴向拉伸（压缩）变形、弯曲、剪切和扭转四种。
4、轴力是指沿着杆件轴线的内力。
5、轴向拉伸（压缩）的正应力大小和轴力的大小成正比，规定受拉为正，受压为负。
6、两端固定的压杆，其长度系数是一端固定、一端自由的压杆的 4 倍。
7、细长压杆其他条件不变，只将长度增加一倍，则压杆的临界应力为原来的0.25 倍。
8、在力法方程中，主系数δii恒大于零。
9、力矩分配法的三个基本要素为转动刚度、分配系数和传递系数。
10、梁的变形和抗弯截面系数成反比。
11、结构位移产生的原因有荷载作用、温度作用、支座沉降等。
二、选择题（本大题共15小题，每题2分，共30分）1．固定端约束通常有（C）个约束反力。
（A）一（B）二（C）三（D）四2．如右图所示结构为（A）。
A．几何瞬变体系 B. 几何可变体系C．几何不变体系，无多余约束D．几何不变体系，有一个多余约束3．若刚体在二个力作用下处于平衡，则此二个力必（A）。
A．大小相等，方向相反，作用在同一直线。
B．大小相等，作用在同一直线。
C．方向相反，作用在同一直线。
D．大小相等。
4．力偶可以在它的作用平面内（D），而不改变它对物体的作用。
A．任意移动B．既不能移动也不能转动C．任意转动D．任意移动和转动精品文档5．一个点和一个刚片用（ C ）的链杆相连，组成几何不变体系。
A ．两根共线的链杆B ．两根不共线的链杆C ．三根不共线的链杆D ．三根共线的链杆 6．静定结构的几何组成特征是（ D ）。
A ．体系几何可变B ．体系几何瞬变C ．体系几何不变D ．体系几何不变且无多余约束 7．图示各梁中︱M ︱max 为最小者是图( D )。
A B C D8．简支梁受力如图示，则下述正确的是( B )。

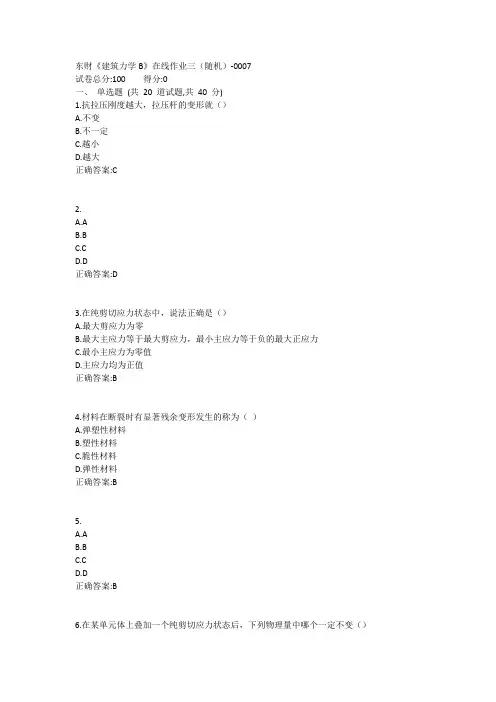

东财《建筑力学B》在线作业三（随机）-0007试卷总分:100 得分:0一、单选题(共20 道试题,共40 分)1.抗拉压刚度越大，拉压杆的变形就（）A.不变B.不一定C.越小D.越大正确答案:C2.A.AB.BC.CD.D正确答案:D3.在纯剪切应力状态中，说法正确是（）A.最大剪应力为零B.最大主应力等于最大剪应力，最小主应力等于负的最大正应力C.最小主应力为零值D.主应力均为正值正确答案:B4.材料在断裂时有显著残余变形发生的称为（）A.弹塑性材料B.塑性材料C.脆性材料D.弹性材料正确答案:B5.A.AB.BC.CD.D正确答案:B6.在某单元体上叠加一个纯剪切应力状态后，下列物理量中哪个一定不变（）A.最大正应力B.形状改变比能C.最大剪应力D.体积改变比能正确答案:D7.轴向受拉压杆件截面上的应力是（）A.间断性分布B.不均匀分布C.线性分布D.均匀分布正确答案:D8.A.AB.BC.CD.D正确答案:D9.A.AB.BC.CD.D正确答案:D10.刚度是结构构件在外力作用下，材料抵抗（）的能力A.破坏B.倾覆C.变形D.弯曲正确答案:C11.平面悬臂式桁架在垂直向下的竖向荷载作用下，受力特点是（）A.无法判定B.上弦杆受拉，下弦杆受压C.上弦杆受拉，下弦杆受弯D.上弦杆受压，下弦杆受拉。
![[答案][东北财经大学]2020秋《建筑力学B》在线作业三-1](https://uimg.taocdn.com/f96b6cc4fad6195f302ba670.webp)

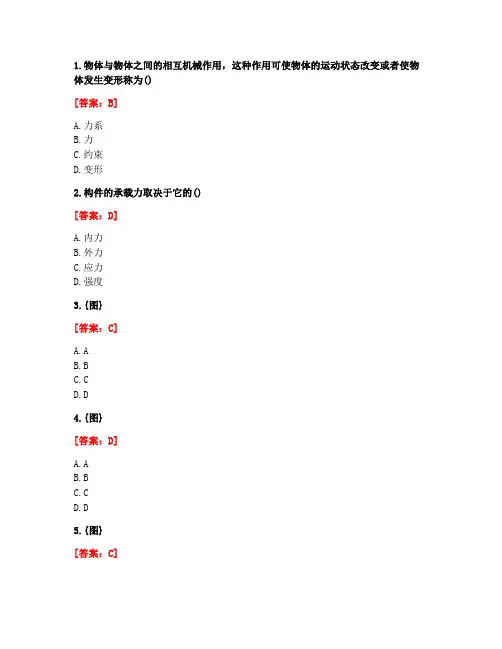

1.物体与物体之间的相互机械作用，这种作用可使物体的运动状态改变或者使物体发生变形称为()[答案：B]A.力系B.力C.约束D.变形2.构件的承载力取决于它的()[答案：D]A.内力B.外力C.应力D.强度3.{图}[答案：C]A.AB.BC.CD.D4.{图}[答案：D]A.AB.BC.CD.D5.{图}[答案：C]A.AB.BC.CD.D6.{图}[答案：C]A.AB.BC.CD.D7.{图}[答案：D]A.AB.BC.CD.D8.在纯剪切应力状态中，说法正确是()[答案：B]A.最大剪应力为零B.最大主应力等于最大剪应力，最小主应力等于负的最大正应力C.最小主应力为零值D.主应力均为正值9.塑性材料的典型代表是()[答案：A]A.低碳钢B.铸铁C.木材D.钢筋棍凝土10.()是指杆件在外力作用下发生变形，外力卸除后能完全恢复的变形。
[答案：C]A.塑性变形B.拉伸变形C.弹性变形D.弹塑性变形11.轴向受拉压杆件截面上的应力是() [答案：D]A.间断性分布B.不均匀分布C.线性分布D.均匀分布12.{图}[答案：B]A.AB.BC.CD.D13.根据小变形条件，可以认为 () [答案：B]A.构件仅发生弹性变形B.构件的变形远小于其原始尺寸C.构件不变形D.构件不变形14.{图}[答案：A]A.AB.BC.CD.D15.对于脆性材料，()是极限应力[答案：D]A.弹性极限B.比例极限C.屈服极限D.强度极限16.关于拉压杆的强度条件，下列说法正确的是()[答案：C]A.强度条件要求拉压杆件最大变形不超过正常工作的最大变形B.为了保证拉压杆不致因刚度不足而破坏C.为了保证拉压杆不致因强度不足而破坏D.强度条件要求杆内最大工作应力必须超过材料的许用应力17.在平面杆系中的铰接()为几何不变体系[答案：A]A.三角形B.平行四边形C.四边形D.多边形18.在下列关于单元体的说法中，正确的()[答案：A]A.单元体的三维尺寸必须为无穷小B.单元体的各个面必须包含一对横截面C.单元体的形状必须是正六面体D.单元体的各个面中必须有一对平行面19.{图}[答案：A]A.AB.BC.CD.D20.要使物体处于平衡状态，则作用在物体上的力系应是一组() [答案：B]A.等效力系B.平衡力系C.一般力系D.空间力系21.下列材料中属于脆性材料的是()[答案：BDE]A.低碳钢B.铸铁C.木材D.石材E.混凝土22.力在坐标轴上的投影是有一定的规律的，即()[答案：BDE]A.倾斜投影长变长B.倾斜投影长缩短C.倾斜投影长不变D.垂直投影聚为点E.平行投影长不变23.为了提高梁的抗弯刚度，工程上常采用的截面形式是() [答案：CDE]A.正方形B.圆形C.T形D.矩形E.工字形24.下列哪些一说法是错误的()[答案：CDE]A.力的三要素为力的大小、方向、作用点B.作用在物体上的平面汇交力系，如果合力为零，则物体处于平衡状态C.物体受到两大小相等、方向相反的力时就处于平衡状态D.力的合成只能有一种结果，力的分解也只能有一种结果E.力的三要素为力的大小、方向、作用面25.根据荷载的作用时间的性质，将荷载分为()[答案：CE]A.集中荷载B.分布荷载C.恒载D.移动荷载E.活载26.平面一般力系的平衡条件是()[答案：CDE]A.∑M=0、∑Fx=0B.∑M=0、∑Fy=0C.∑M0(F)=0D.∑Fx=0E.∑Fy=027.可提高梁弯曲强度的有效措施是()[答案：ADE]A.调整加载方式减小弯矩值B.选择高弹性模量的材料C.增大截面宽度D.增大梁的抗弯截面模量E.加大梁的高度28.两截面相同，材料不同的拉杆，受到相同的轴力作用时则其()[答案：ABC]A.内力相同B.应变不同C.应力相同D.应变相同E.应力不同29.低碳钢试件在整个拉伸过程中，应力应变曲线变化分为以下几个阶段() [答案：ABDE]A.弹性阶段B.强化阶段C.比例阶段D.屈服阶段E.颈缩阶段30.以下哪些说法是正确的()[答案：BE]A.杆件的强度越大，则刚度也越大B.提高杆件材料的刚度能提高压杆的稳定性C.提高杆件材料的强度能提高杆件的承载力D.提高杆件材料的强度能提高杆件的刚度E.提高杆件材料的强度能提高杆件的承载力31.{图}[答案：A]A.正确B.错误32.梁的高度越大，则梁的抗弯能力也越大。

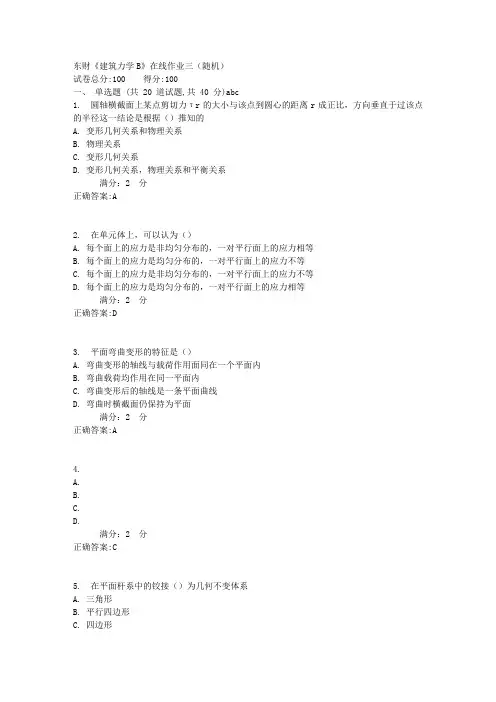

东财《建筑力学B》在线作业三（随机）
试卷总分:100 得分:100
一、单选题 (共 20 道试题,共 40 分)abc
1. 圆轴横截面上某点剪切力τr的大小与该点到圆心的距离r成正比，方向垂直于过该点的半径这一结论是根据（）推知的
A. 变形几何关系和物理关系
B. 物理关系
C. 变形几何关系
D. 变形几何关系，物理关系和平衡关系
满分：2 分
正确答案:A
2. 在单元体上，可以认为（）
A. 每个面上的应力是非均匀分布的，一对平行面上的应力相等
B. 每个面上的应力是均匀分布的，一对平行面上的应力不等
C. 每个面上的应力是非均匀分布的，一对平行面上的应力不等
D. 每个面上的应力是均匀分布的，一对平行面上的应力相等
满分：2 分
正确答案:D
3. 平面弯曲变形的特征是（）
A. 弯曲变形的轴线与载荷作用面同在一个平面内
B. 弯曲载荷均作用在同一平面内
C. 弯曲变形后的轴线是一条平面曲线
D. 弯曲时横截面仍保持为平面
满分：2 分
正确答案:A
4.
A.
B.
C.
D.
满分：2 分
正确答案:C
5. 在平面杆系中的铰接（）为几何不变体系
A. 三角形
B. 平行四边形
C. 四边形。
建筑力学复习题一、判断题(每题1分，共150分，将相应的空格内，对的打“√”，错的打’“×”）第一章静力学基本概念及结构受力分析1、结构是建筑物中起支承和传递荷载而起骨架作用的部分。
（√）2、静止状态就是平衡状态。
（√)3、平衡是指物体处于静止状态。
（×)4、刚体就是在任何外力作用下，其大小和形状绝对不改变的物体.（√）5、力是一个物体对另一个物体的作用。
（×）6、力对物体的作用效果是使物体移动.（×）7、力对物体的作用效果是使物体的运动状态发生改变.(×）8、力对物体的作用效果取决于力的人小。
（×）9、力的三要素中任何一个因素发生了改变，力的作用效果都会随之改变。
（√）10、既有大小，又有方向的物理量称为矢量.（√）11、刚体平衡的必要与充分条件是作用于刚体上两个力大小相等，方向相反。
（×）12、平衡力系就是合力等于零的力系.（√）13、力可以沿其作用线任意移动而不改变对物体的作用效果.（√）14、力可以在物体上任意移动而作用效果不变.（×）15、合力一定大于分力.（×）16、合力是分力的等效力系.（√）17、当两分力的夹角为钝角时，其合力一定小于分力。
（√）18、力的合成只有唯一的结果。
（√)19、力的分解有无穷多种结果。
（√）20、作用力与反作用力是一对平衡力。
（×）21、作用在同一物体上的三个汇交力必然使物体处于平衡。
（×）22、在刚体上作用的三个相互平衡力必然汇交于一点。
（√）23、力在坐标轴上的投影也是矢量。
（×)24、当力平行于坐标轴时其投影等于零。
（×）25、当力的作用线垂直于投影轴时，则力在该轴上的投影等于零。
（√）26、两个力在同一轴的投影相等，则这两个力相等.（×)27、合力在任意轴上的投影，等于各分力在该轴上投影的代数和。
(√）28、力可使刚体绕某点转动,对其转动效果的度量称弯矩。
建筑力学试题及答案一、选择题（每题2分，共20分）1. 下列哪项不是建筑力学研究的内容？A. 材料力学性质B. 结构稳定性分析C. 建筑设计原理D. 结构受力分析答案：C2. 弹性模量是衡量材料哪种性质的物理量？A. 塑性B. 弹性C. 韧性D. 硬度答案：B3. 在建筑结构设计中，静力平衡条件不包括以下哪一项？A. 力的平衡B. 力矩的平衡C. 能量守恒D. 力的独立性答案：C4. 根据材料力学，下列哪项不是构件的受力形式？A. 拉伸B. 压缩C. 剪切D. 扭转答案：D5. 梁的弯曲理论中，下列哪项是错误的？A. 梁的抗弯能力取决于截面的惯性矩B. 梁的弯曲变形与梁的跨度成正比C. 梁的弯曲变形与梁的载荷成正比D. 梁的弯曲变形与材料的弹性模量成反比答案：B6. 柱的稳定性分析中，下列哪项不是影响因素？A. 柱的几何尺寸B. 柱的材质C. 柱的载荷类型D. 柱的表面处理答案：D7. 根据结构动力学，下列哪项不是结构振动的原因？A. 外部冲击B. 内部共振C. 材料老化D. 外部激励答案：C8. 在结构抗震设计中，下列哪项不是抗震措施？A. 增加结构的刚度B. 增加结构的阻尼C. 减少结构的重量D. 增加结构的柔性答案：D9. 建筑结构的耐久性分析中，下列哪项不是考虑的因素？A. 环境因素B. 材料老化C. 施工质量D. 建筑美学答案：D10. 根据结构稳定性理论，下列哪项不是失稳的类型？A. 屈曲失稳B. 扭转失稳C. 剪切失稳D. 材料失效答案：D二、填空题（每空1分，共10分）1. 结构力学中的_______是指在外部力作用下，结构内部力的分布情况。
答案：内力2. 建筑结构的_______是指结构在受到外部力作用时，保持原有形状和尺寸不变的能力。
答案：刚度3. 材料的_______是指在受到外力作用时，材料发生形变后能够恢复原状的能力。
答案：弹性4. 建筑结构设计中，_______是指在结构使用过程中，结构能够承受的最大载荷。
单项选择题1、强度指的是（）。
1.在荷载作用下构件抵抗破坏的能力2.在荷载作用下构件保持原有平衡状态的能力3.在荷载作用下构件抵抗可恢复变形的能力2、圆形截面最大弯曲剪应力是平均剪应力的( )倍1. 22. 1.253. 1.334. 1.53、认为材料沿各个方向的力学性能是相同的，这个假设属于（）。
1. A. 均匀性假设2.各项异形假设3.各项同性假设4、薄壁环形截面最大弯曲剪应力是平均剪应力的( )倍1. B. 1.332. E. 1.53. 14. 25、点的速度合成定理的适用条件是（）1.牵连运动只能是平动2.牵连运动为平动和转动3.牵连运动只能是平面平动4.牵连运动不限6、刚体受三不平行的力作用而处于平衡状态，则此三力的作用线（）1.必汇交于一点2.必互相平行3.必皆为零4.必位于同一平面7、作用在一个刚体上的两个力如果满足等值反向，则该二力可能是（）1.作用力和反作用力或一对平衡力2.一对平衡力或一个力偶3.一对平衡力或一个力和一个力偶4.作用力与反作用力或一个力偶8、平面内一非平衡共点力系和一非平衡共点力偶系最后可能合成的情况是（）1.一合力偶2.一合力3.相平衡4.无法进一步合成9、工程中常见的组合变形是（）1.斜弯曲及拉压与弯曲的组合2.弯曲与扭转的组合3.拉压及弯曲与扭转的组合4.ABC10、关于脆性断裂的强度理论是（）1.第一和第四2.第三和第四3.第一和第二4.第二和第三11、下列结论中哪个是正确的？1.内力是应力的代数和2.应力是内力的平均值3.应力是内力的集度4.内力必大于应力12、关于屈服的强度理论是（）1.第一和第二2.第三和第四3.第一和第四4.第二和第三13、以下说法错误的是（）1.构件材料的极限应力由计算可得2.塑性材料以屈服极限为极限应力3.脆性材料以强度极限作为极限应力4.材料的破坏形式主要有2种14、一个应力状态有几个主平面（）1.两个2.最多不超过三个3.无限多个4.一般情况下有三个，特殊情况下有无限多个15、对于一个微分单元体，下列结论中错误的是（）1.正应力最大的面上剪应力必为零2.剪应力最大的面上正应力为零3.正应力最大的面与剪应力最大的面相交成45度4.正应力最大的面与正应力最小的面必相互垂直16、应力状态分为（）1.单轴应力状态2.平面应力状态3.空间应力状态4.ABC17、对于等截面梁，以下结论错误的是（）1.最大正应力必出现在弯矩值最大的截面上2.最大剪应力必出现在剪力最大的截面上3.最大剪应力的方向与最大剪力的方向一致4.最大拉应力与最大压应力在数值上一定相等18、对于矩形截面的梁，以下结论错误的是（）1.出现最大正应力的点上，剪应力为零2.出现最大剪应力的点上，正应力为零3.最大正应力的点和最大剪应力的点不一定在同一截面上4.梁上不可能出现这样的截面，即该截面上的最大正应力和最大剪应力均为零19、在梁的正应力公式σ＝My/Iz中，Iz为梁截面对于（）的惯性矩1.形心轴2.对称轴3.中性轴4.形心主对称轴20、下面说法正确的是1.挠度向下为正2.挠度向上为负3.转角以顺时针为正4.ABC21、提高梁的弯曲强度的措施有（）1.采用合理截面2.合理安排梁的受力情况3.采用变截面梁或等强度梁4.ABC22、矩形截面最大剪应力是平均剪应力的( )倍1. 12. 1.53. 24. 1.3323、纯弯曲指的是（）1.梁段或梁的剪力为零，弯矩为常量2.梁段或梁的剪力为常量，弯矩为零3.梁段或梁的剪力弯矩均为零4.梁段或梁的剪力弯矩均不为零24、对称结构在对称荷载作用下，梁的剪力图和弯矩图的特点是（）1.剪力图对称，弯矩图对称2.剪力图反对称，弯矩图反对称3.剪力图反对称，弯矩图对称4.剪力图对称，弯矩图反对称25、在无载荷的梁段下列说法错误的是（）1.Q大于0时M图斜率为正2.Q大于0时M图斜率为负3.Q等于0时M图斜率为04.Q小于0时M图斜率为负26、一实心圆轴受扭，当其直径减少到原来的一半时，则圆轴的单位扭转角为原来的几倍？1. 22. 43.84.1627、关于矩形截面和圆截面杆扭转的区别以下正确的是（）1.变形后圆截面杆的横截面还是平面2.平面假设可以用于矩形截面杆扭转分析3.矩形截面杆变形后横截面还是平面4.平面假设对任何截面杆都适用28、低碳钢材料的扭转破坏的原因是（）1.拉伸破坏2.压缩破坏3.失稳破坏4.剪切破坏29、以下说法错误的是（）1.扭转问题是个超静定问题2.扭转角沿轴长的变化率称为单位扭转角3.有些轴不仅考虑强度条件，还考虑刚度条件4.精密机械的轴的许用扭转角为1度每米30、研究纯剪切要从以下来考虑（）1.静力平衡2.变形几何关系3.物理关系4.ABC31、关于圆轴扭转的平面假设正确的是（）1.横截面变形后仍为平面且形状和大小不变2.相临两截面间的距离不变3.变形后半径还是为直线4.ABC32、以下不属于连接件强度校核内容的是（）1.铆钉的剪切强度2.铆钉和钢板之间的挤压强度3.铆钉的弯曲强度4.钢板的拉伸强度33、一圆截面直杆，两端承受拉力作用。
建筑力学作业参考答案01任务试卷总分:100 测试时间:单项选择题判断题一、单项选择题(共10 道试题,共40 分。
) 1. 约束反力中含有力偶的约束为( )A. 固定铰支座B. 固定端支座C. 可动铰支座D. 光滑接触面2.当物体处于平衡状态时,该体系中的每个物体是否处于平衡状态取决于( ) A. 体系的形式B. 约束的形式C. 荷载D. 无条件,必定处于平衡状态3. 平面一般力系可以分解为( )A. 一个平面汇交力系B. 一个平面力偶系C. 一个平面汇交力系和一个平面力偶系D. 无法分解4. 最大静摩擦力( )A. 方向与相对滑动趋势相同,大小与正压力成正比。
B. 方向与相对滑动趋势相反,大小与正压力成正比。
C. 方向与相对滑动趋势相同,大小与正压力成反比。
D. 方向与相对滑动趋势相反,大小与正压力成反比。
5.力偶可以在它的作用平面内( ),而不改变它对物体的作用。
A. 任意移动B. 任意转动C. 任意移动和转动D. 既不能移动也不能转动6.由两个物体组成的物体系统,共具有( )独立的平衡方程。
A. 3B. 4C. 5D. 67. 平面一般力系有( )个独立的平衡方程,可用来求解求知量。
A. 4 B. 3 C. 2D. 18.一般情况下,平面内任意力系向平面内任意简化中心简化,可以得到一个主矢和主矩( )A. 主矢与简化中心位置无关,主矩一般与简化中心位置有关B. 主矢一般与简化中心位置有关,主矩与简化中心位置无关C. 主矢与主矩一般与简化中心位置有关D. 主矢与主矩一般与简化中心位置无关9.平面平行力系的独立平衡方程一般有( )个。
A.一B.二C. 三D.四10. 对于作用在刚体上的力,力的三要素为( )A. 大小、方向和作用点B. 大小、方位和作用点C. 大小、指向和作用点D. 大小、方向和作用线二、判断题(共20 道试题,共60 分。
) 1. 光滑接触面对它所约束的物体的约束反力必定沿着接触面的公切线垂直作用在物体上。
•1、力的作用线都汇交于一点的力系称（）力系。
(4.0分)• A、空间一般• B、空间汇交• C、平面一般• D、平面汇交•2、平面平行力系，取一刚体作为研究对象，最多可求( )个未知量。
(4.0分)• A、六• B、三• C、一• D、二•3、平面任意力系，取一刚体作为研究对象，最多可求( )个未知量。
(4.0分)• A、一• B、六• C、二• D、三•4、平面汇交系平衡条件是( )为零。
(4.0分)• A、合力• B、合力偶• C、主矩• D、主矢和主矩•5、关于力偶与力偶矩的论述，其中（）是正确的。
(4.0分)• A、方向相反，作用线平行的两个力称为力偶• B、力偶对刚体既产生转动效应又产生移动效应• C、力偶对任意点之矩都等于力偶矩• D、力偶可以简化为一个力，因此能与一个力等效—•6、对于作用在刚体上的力，力的三要素为（）。
(4.0分)• A、大小、方向和作用线• B、大小、方位和作用点• C、大小、指向和作用点• D、大小、方向和作用点•7、平面一般力系可以分解为( )。
(4.0分)• A、无法分解• B、一个平面力偶系• C、一个平面汇交力系和一个平面力偶系• D、一个平面汇交力系•8、平衡是物体相对于( )保持静止状态或匀速直线运动。
(4.0分)• A、地球• B、参照物• C、太阳• D、月亮•9、平面汇交力系合成的结果是( )。
(4.0分)• A、主矢和主矩• B、合力偶• C、合力• D、主矩•10、合力与分力之间的关系，正确的说法为( )。
(4.0分)• A、两个分力夹角(锐角范围内)越大合力越大• B、合力不一定比分力大• C、两个分力夹角越小合力越小• D、合力一定比分力大—•11、平面力偶力系合成的结果是( )。
(4.0分)• A、主矩• B、合力偶• C、主矢和主矩• D、合力•12、确定静滑动摩擦力的大小，正确的说法为( )。
(4.0分)• A、静滑动摩擦力只与摩擦系数有关• B、静滑动摩擦力只与物体重量有关• C、静滑动摩擦力等于正压力乘静滑动摩系数• D、静滑动摩擦力的大小在零与最大静滑动摩擦力之间取值。
《建筑力学》机考网考题库及答案一、单项选择题1．若刚体在二个力作用下处于平衡，则此二个力必( )。
D．大小相等，方向相反，作用在同一直线2．由两个物体组成的物体系统，共具有( )独立的平衡方程。
D．63．静定结构的几何组成特征是( )。
B．体系几何不变且无多余约束4．低碳钢的拉伸过程中，胡克定律在( )范围内成立。
A．弹性阶段5．约束反力中含有力偶的支座为( )。
B．固定端支座7．截面法求杆件截面内力的三个主要步骤顺序为( )。
D．取分离体、画受力图、列平衡方程8．在一对( )位于杆件的纵向平面内的力偶作用下，杆‘件将产生弯曲变形，杆的轴线由直线弯曲成曲线。
B．大小相等、方向相反9．低碳钢的拉伸过程中，( )阶段的特点是应力几乎不变。
B．屈服1．约束反力中能确定约束反力方向的约束为( )。
D．光滑接触面2．平面平行力系有( )个独立的平衡方程，可用来求解未知量。
C．23．三个刚片用( )两两相连，组成几何不变体系。
A.不在同一直线的三个单铰4．力的作用线都互相平行的平面力系是( )。
C．平面平行力系5．结点法计算静定平面桁架，其所取脱离体上的未知轴力数一般不超过( )个。
B．27．轴向拉（压）时，杆件横截面上的正应力( )分布。
A．均匀8．在图乘法中，欲求某点的水平位移，则应在该点虚设( )。
B．水平向单位力3．静定结构的几何组成特征是( )。
B．体系几何不变且无多余约束5．图示构件为T形截面，其形心轴最有可能的是( )。
C Z3 、6．位移法的基本未知量是( )。
C．结点位移7．作刚架内力图时规定，弯矩图画在杆件的( )。
c．受拉一侧9．利用正应力强度条件，可进行( )三个方面的计算。
C．强度校核、选择截面尺寸、计算允许荷载10.在图乘法中，欲求某点的转角，则应在该点虚设( )。
D．单位力偶6．在梁的强度计算中，必须满足( )强度条件。
C．正应力和剪应力 7．在力法典型方程的系数和自由项中，数值范围可为正、负实数或零的有( )。
东北农业大学网络教育学院 建筑力学网上作业题答案作业题一参考答案一、单项选择题（将正确答案字母序号填入括号里，每小题1分，共5分）1、平面力系向点1简化时，主矢F R ＝0，主矩M 1≠0，如将该力系向另一点2简化，则（B ）。
A ：F R ≠0，M 2≠0； B ：F R ＝0，M 2≠M 1； C ：F R ＝0，M 2＝M 1； D ：F R ≠0，M 2＝M 1。
2. 大小相等的四个力，作用在同一平面上且力的作用线交于一点C ，试比较四个力对平面上点O 的力矩，哪个力对O 点之矩最大（ B ） A ．力P 1B ．力P 2C ．力P 3D ．力P 43. 两端铰支的等直压杆，其横截面如图所示。
试问压杆失稳时，压杆将绕横截面上哪一根轴转动？(B )Z yZ 1y 1PA. Z 轴B. Y 轴C. Z 1轴D. Y 1轴4. 如图所示矩形截面，判断与形心轴z 平行的各轴中，截面对哪根轴的惯性距最小以下结论哪个正确？（ D ）A. 截面对Z 1 轴的惯性矩最小B. 截面对Z 2 轴的惯性矩最小C. 截面对与Z 轴距离最远的轴之惯性矩最小D. 截面对Z 轴惯性矩最小5. 指出以下应力分布图中哪些是正确的（ D ）•·CP 1P 2P 3P 4A. 图(a)(b) 正确B. 图(b)(c) 正确C. 图(c)(d) 正确D. 图(b) (d) 正确二、判断题（每小题1分，共5分）1. 作用在一个物体上有三个力，当这三个力的作用线汇交于一点时，此力系必然平衡。
（ × ）2. 一空间力系，若各力作用线平行某一固定平面，则其独立的平衡方程只有3个。
（ × ）3. 压缩与弯曲的组合变形，在进行强度计算时，如考虑附加弯矩的影响，结果是偏于安全的。
（ √）4. 下图为几何不变体系且无多余约束。
（× ）5. 矩形截面梁受横向力作用而弯曲时，其横截面上最大剪应力的大小是平均剪应力的3倍。
国家开放大学一网一平台《建筑力学》形考任务形成性作业2及4网考题库答案形考任务2一、单项选择题（每小题2分，共20分）1.两根材料不同、截而面积不同的杆件，在相同轴向外力作用下，轴力是（）。
正确答案：相等2.胡克定律应用的条件是（）。
正确答案：应力不超过比例极限3.工程上习惯将EA称为杆件截面的（）。
正确答案：抗拉刚度4.低碳钢的拉伸过程中，（）阶段的特点是应力几乎不变。
正确答案：屈服5.低碳钢的拉伸过程中，（）阶段的特点是应力与应变成正比。
正确答案：弹性6.低碳钢的拉伸过程中，胡克定律在（）范围内成立。
正确答案：弹性阶段7.低碳钢材料在拉伸试验过程中，所能承受的最大应力是（）。
正确答案：强度极限。
b8.直径为D的圆形截面，则其对形心轴的惯性矩为（）。
正确答案：649.构件抵抗变形的能力称为（）□正确答案：刚度10.构件抵抗破坏的能力称为（）。
正确答案：强度二、判断题（每小題2分，共20分）11.杆件变形的基本形式有轴向拉伸与压缩、剪切、扭转和弯曲四种。
正确答案：对12.轴向拉伸（压缩）时与轴线相重合的内力称为剪力。
正确答案：借13.梁的正应力是由剪力引起的。
正确答案：错14.轴向拉伸（压缩）的正应力大小和轴力的大小成正比。
正确答案：对15.任意平面图形对某轴的惯性矩一定大于零。
正确答案：对16.平面图形对所有平行轴的惯性矩中，其对其形心轴的惯性矩为最大。
正确答案：错17.任意平面图形对某轴的惯性矩恒小于零。
正确答案：错18.平面图形对任一轴的惯性矩，等于它对平行于该轴的形心轴的惯性矩加上平面图形面积与两轴之间距离平方的乘积。
正确答案：对19.拉压刚度EA越小，杆件抵抗纵向变形的能力越强。
正确答案：错20.胡克定律适用于塑性材料。
正确答案：借三、计算题（共60分）1.杆件受力如图示,已知Fl=50kN, F2=140kN,试作杆件的轴力图。
（5分）4.悬臂AB 受力如图示，求其C 截面的剪力和弯矩。
05任务_000 1单项选择题判断题计算题一、单项选择题1. 静定结构的影响线的形状特征是（ A ）A. 直线段组成B. 曲线段组成C. 直线曲线混合D. 变形体虚位移图2. 绘制影响线采用的是（ D ）A. 实际荷载B. 移动荷载C. 单位荷载D. 单位移动荷载3.图示梁的某量值的影响线，其中竖坐标表示P＝1作用在（ D ）A. K点产生的值B. K点产生的值C. D点产生的值D. D点产生的值4.对于图示影响线竖坐标含义的论述正确的是（ B ）A. 为P=1在C点时产生的B. 为P=1在C左时产生的C. 为P=1在C点时产生的D.为P=1在C左点时产生的5.图示体系的自振频率为（ C ）A.B.C.D.6.在图示结构中，若要使其自振频率增大，可以（C）A. 增大PB. 增大mC. 增大EID. 增大l7.不考虑杆件的轴向变形，下图所示体系的振动自由度为（ A ）。
A. 1B. 2C. 3D. 48.反映结构动力特性的重要物理参数是（ C ）。
A. 初相角B. 初位移C. 自振频率D. 振幅9.图示振动体系的自由度数目为（ A ）A.1B. 2C. 3D. 410.单自由度体系的自由振动主要计算（ A ）A. 频率与周期B. 振型C. 频率与振型D. 动力反应二、判断题1. 从形状上看连续梁影响线是曲线段图形。
（ B ）A. 错误B. 正确2.图示影响线中K点的竖坐标表示P=1作用在K点时产生的K截面的弯矩。
( A )A. 错误B. 正确3.图示结构A截面弯矩影响线在A处的竖标为l。
（ A ）A. 错误B. 正确4.静定结构的内力和反力影响线是直线或者折线组成。
( B )A. 错误B. 正确5.具有集中质量的体系，其振动自由度就等于其集中质量数。
（ A ）A. 错误B. 正确6. 结构的动力位移总是要比静力位移大一些。
（ A ）A. 错误B. 正确7.图示体系有1个振动自由度。
（ B ）A. 错误B. 正确8. 外界干扰力既不改变体系的自振频率，也不改变振幅。
建筑力学（科目代码：00883）一、单选题1．约束反力中含有力偶的约束为（）。
回答错误A.固定铰支座B.固定支座C.可动铰支座D.光滑接触面正确答案: B2．只限制物体沿任何方向移动，不限制物体转动的支座是（）。
A.固定铰支座B.固定支座C.可动铰支座D.光滑接触面正确答案: A3．若刚体在三个力作用下处于平衡，则此三个力的作用线必（）。
A.在同一平面内，且互相平行B.不在同一平面内，且互相平行C.在同一平面内，且汇交于一点D.不在同一片面内，且汇交于一点正确答案: C4．力偶可以在它的作用平面内（），而不改变它对物体的作用。
A.任意移动B.任意转动C.任意移动和转动D.既不能移动也不能转动正确答案: C5．平面一般力系可以分解为（）。
A.一个平面汇交力系B.一个平面力偶系C.一个平面汇交力系和一个平面力偶系D.无法分解正确答案: C6．平面汇交力系的合成结果是（）。
A.一个合力偶B.一个合力C.一个力偶和一个合力D.不能确定正确答案: B7．平面力偶系的合成结果是（）。
A.一个合力偶B.一个合力C.一个力偶和一个合力D.主矢正确答案: A8．平面一般力系有（）个独立的平衡方程，可用来求解未知量。
A.1B.2C.3D.4正确答案: C9．由两个物体组成的物体系统，共具有（）独立的平衡方程。
A.3B.4C.5D.6正确答案: D10．力的可传性原理只适用于（）。
A.固体B.刚体C.弹性体D.任何物体正确答案: B11．两根材料不同、截面面积不同的杆件，在相同轴向外力作用下，轴力是（）。
A.不相等B.相等C.可能相等D.可能不相等正确答案: B12．胡克定律应用的条件是（）。
A.只适用于塑性材料B.只适用于轴向拉伸C.应力不超过比例极限D.应力不超过屈服极限正确答案: C13．工程上习惯将EA称为杆件截面的（）。
A.抗拉刚度B.抗扭刚度C.抗弯刚度D.抗剪刚度正确答案: A14．低碳钢的拉伸过程中，（）阶段的特点是应力几乎不变。
东北农业大学网络教育学院 建筑力学网上作业题答案作业题一参考答案一、单项选择题（将正确答案字母序号填入括号里，每小题1分，共5分）1、平面力系向点1简化时，主矢F R ＝0，主矩M 1≠0，如将该力系向另一点2简化，则（B ）。
A ：F R ≠0，M 2≠0； B ：F R ＝0，M 2≠M 1； C ：F R ＝0，M 2＝M 1； D ：F R ≠0，M 2＝M 1。
2. 大小相等的四个力，作用在同一平面上且力的作用线交于一点C ，试比较四个力对平面上点O 的力矩，哪个力对O 点之矩最大（ B ） A ．力P 1B ．力P 2C ．力P 3D ．力P 43. 两端铰支的等直压杆，其横截面如图所示。
试问压杆失稳时，压杆将绕横截面上哪一根轴转动？(B )Z yZ 1y 1PA. Z 轴B. Y 轴C. Z 1轴D. Y 1轴4. 如图所示矩形截面，判断与形心轴z 平行的各轴中，截面对哪根轴的惯性距最小以下结论哪个正确？（ D ）A. 截面对Z 1 轴的惯性矩最小B. 截面对Z 2 轴的惯性矩最小C. 截面对与Z 轴距离最远的轴之惯性矩最小D. 截面对Z 轴惯性矩最小5. 指出以下应力分布图中哪些是正确的（ D ）·COP 1P 2P 3A. 图(a)(b) 正确B. 图(b)(c) 正确C. 图(c)(d) 正确D. 图(b) (d) 正确二、判断题（每小题1分，共5分）1. 作用在一个物体上有三个力，当这三个力的作用线汇交于一点时，此力系必然平衡。
（ × ）2. 一空间力系，若各力作用线平行某一固定平面，则其独立的平衡方程只有3个。
（ × ）3. 压缩与弯曲的组合变形，在进行强度计算时，如考虑附加弯矩的影响，结果是偏于安全的。
（ √）4. 下图为几何不变体系且无多余约束。
（× ）5. 矩形截面梁受横向力作用而弯曲时，其横截面上最大剪应力的大小是平均剪应力的3倍。
（ ×）三、填空题（每空1分；共15分。
） 1. 横截面面积A=10cm 2的拉杆，P=40KN ，当α=60°斜面上的σ = 40MPa ，σα= 10MPa ，τα= 。
2. 杆件的基本变形形式包括 轴向拉伸或轴向压缩 ，剪切 ，扭转 和 弯曲。
3. 空间固定支座的支座反力包括 X ， Y ， Z ， M x ， M y ， M z 。
4. 如图所示的组合图形的形心坐标c y = 23mm ，c z = 53mm 。
四、作图题（不用写出中间过程，本题共15分。
） 1. 作下杆的轴力图。
（不考虑自重，分） 2. 作圆轴的扭矩图。
（分）3 3 8kN 6kN2 2 2kN2kN 1 1 16kN14kN1题图 4题图3. 作下梁的剪力图和弯矩图。
（5分）4. 作下梁的剪力图和弯矩图。
（5分）五、计算题（共60分）1.试作刚架的内力图（包括弯矩图、剪力图和轴力图，要求写出计算过程）。
（10分）解：∑=0X0628X B =⨯-+ 4kN X B =∑=0MB068-28-103625Y A =⨯⨯+⨯⨯+⨯ 3.6kN Y A =∑=0Y08Y 6.3B =-+ 4.4kN Y B =AC 段N AC =N CA =Q AC =0 Q CA =-12kNM AC =0 M CA =(左拉)BE 段Y AY BX BM CAQ N CA3.6kNCA M11.25kN.m15kN25kN20kN Q qaMqaQ212qa 212qa qaN BE =N EB = Q BE =Q EB =4kNM BE =0 M EB =(右拉)节点CN CD =-12kN Q CD = M CD =(上拉)节点EN ED =-12kN Q ED = M ED =(上拉)CD 段N DC =-12kNQ DC = M DC =上拉)D 节点N DE =-12kNQ DE =M DC =上拉)其轴力图、剪力图、弯矩图如下图所示：CDEDCDDNkN3.6124.44.412kNQ424MkN.m2615.224362.由相同材料制成的两杆组成的简单桁架，如下图所示。
设两杆的横截面面积分别为A1和 A2,材料的弹性模量为E，在节点B处承受与铅锤线成θ角的荷载F，试求当节点B的总位移与荷载F的方向相同时的角度θ值。
（10分）解：1）各杆轴力由节点B的平衡条件xF0=∑，12Fsin F cos45F0θ︒--=yF0=∑，1Fsin45Fcos0θ︒-=解得1F2Fcosθ=，2F F(sin-cos)θθ=2）各杆变形由力——变形间物理关系（胡克定律），得各杆伸长为N11111F l2FlcoslEA EAθ∆==N22222F l Fll (sin cos )EA EA θθ∆==- 3）节点B 位移B ∆与荷载F 同方向时的角度θ由变形几何条件作节点B 的位移图。
由位移图的几何关系，可得222'1122221BB l tan l 2l l 22A B B l tan 45cos (sin cos )cos 45θθθθ︒︒∆====∆∆-∆-∆-- 2122A cos cot 1A sin cos θθθθ+=⋅- 2221A sin cos 22sin cos A θθθθ-=212A cot 2A θ=-212A 1arccot 2A θπ⎛⎫=- ⎪ ⎪⎝⎭3. 直径d =10cm 、长度l =50cm 的等圆截面直杆，在B 和C 截面处分别承受扭转外力偶矩B M =和C M =，如图（a ）所示。
轴材料为钢，切变模量G =82GPa ，试求： （1）杆内的最大切应力。
（2）自由端截面C 的扭转角。
（3）若要求BC 段的单位长度转角与AB 段的相等，则在BC 段钻孔的孔径d 1（图（b ））。
（10分）解：1）最大切应力作扭矩图如图(c)所示。
最大切应力发生在AB 段内各横截面的周边处，其值为36max max3pT 51025.510Pa=25.5MPa W 0.116τπ⨯===⨯2）截面C 的扭转角33BC AB C CB BA9494P P T l T l 3100.55100.50.00125rad 0.072GI GI 82100.182100.13232ϕϕϕππ︒-⨯⨯⨯⨯=+=+=+==⨯⨯⨯⨯⨯⨯ 3）BC 段孔径 由'BC AB ϕϕ=BC AB'P PT T GI GI = '444BCP 1ABT I (d d )d 3232T ππ=-=⋅所以BC 34413ABT 310d d 1-0.110.08m=8cm T 510⨯==-=⨯4. 一悬臂梁AB 的弯曲刚度EI =常数，承受三角形分布荷载作用，如图所示。
试由积分求梁的挠曲线方程，以及自由端的挠度和转角。
（10分）解：1）挠曲线方程由挠曲线近似微分方程及其积分3202q (l x)d vEI M(x)dx 6l -==- (0x l)≤≤ 40q (l x)EI C 24l θ-=+50q (l x)EIv Cx D 120l-=-++由边界条件定积分常数x 0=， A 0θ=：30q l C=-24x 0=， A v 0=：40q l D=120所以，挠曲线方程为345000q q l x q l v (l x)120lEI 24EI 120EI-=--+ (0x l)≤≤2）自由端挠度和转角40B x lq l v v 30EI ===-30B x lq l dvdx24EIθ===-5. 跨度l =2m 、由25b 号工字钢制成的简支梁及其承载情况，如图所示。
钢材的许用正应力[]σ=160 MPa ，许用切应力[]τ=100 MPa 。
试对该梁作全面的强度校核。
（10分）解：1）梁的剪力、弯矩图作梁的剪力、弯矩图，如上图所示。
2）梁的弯曲正应力强度校核最大正应力发生在梁跨中截面E 的上、下边缘处。
下边缘各点处均为单轴拉应力状态，其值为45kN.m41.8kN.m8kN208kNM Q[]36max max-6M 4510106.410Pa W 42310σσ⨯===⨯<⨯ 所以，满足正应力强度条件。
3）梁的切应力强度校核最大切应力发生在两支座内侧截面A ，B 的中性轴上。
截面A 中性轴上各点处均为平面纯剪切应力状态，其值为[]*36smax maxmax-3-2F S 2101098.610Pa bI 101021.310ττ⨯===⨯<⨯⨯⨯ 所以，满足切应力强度条件。
a) 梁的主应力强度校核危险点位于截面C 或D 外侧的翼缘与腹板的交界处。
其应力分量为x My88.6MPa Iσ== *s x yFS 71.6MPa bIτ== 其主应力为122x x xy3()22σσστσ=±+ 20σ=按第四强度理论进行计算[]2262626r4x xy 3(88.610)3(71.610)152.410Pa σστσ=+=⨯+⨯=⨯<所以，主应力的强度条件也得到满足。
6. 高宽比/b h =1/2的矩形截面木梁，长度l =2m ，在自由端截面承受与水平面成30o角的集中荷载F =240N ，如图所示。
设木材的许用正应力[]σ=10 MPa ，不考虑切应力强度，试选定其截面尺寸。
（10分）解：1）危险点及其应力危险截面为固定端截面A ，危险点位于角点1和2处，其最大正应力为yz maxy z y zM M cos30sin 30Fl()W W W W σ︒︒=+=+ 2）截面尺寸危险点为单轴应力状态，由强度条件[]maxy zcos30sin 30Fl()W W σσ︒︒=+≤而 y z W /W b /h 1/2== 所以 []y max 3y z W sin 30Fl 3Fl 1(cos30)(cos30sin 30)W W b 2σσ︒︒︒︒=+=+≤ 解得[]33Fl1b (cos30sin 30) 5.5cm 2σ︒︒≥+=所以 b h 5.5cm 11cm ⨯=⨯作业题二参考答案一、单项选择题（将正确答案字母序号填入括号里，每小题1分，共5分） 1. 在下列原理、法则、定理中，只适用于刚体的是( C )。
A.二力平衡原理 B.力的平行四边形法则 C.力的可传性原理 D.作用与反作用定理 2. 图示为一轴力杆，其中最大的拉力为( B )。
3. 圆形截面梁受横向力作用而弯曲时，其横截面上最大剪应力的大小是平均剪应力的( D )。
倍 倍 倍 3倍4. 图示悬臂梁AC ，C 截面处的挠度值，有四种答案，其中正确的是( C )。
=θB ·a =θA ·2a =f B +θB ·a=f B5. 图示三铰刚架，受水平力P 作用，有以下四种说法，其中错的是（ C ）。
