【案例赏析】19经典案例，构建雨水花园可持续生态的迷人景观海绵城市的关键在于雨洪的管理。
雨水利用的主要景观措施为屋面集水、滞留池、生态调节池、植草沟、人工湿地等。
雨水间接利用的措施有渗滤沟、渗滤池、低洼绿地、梯田、花畦等。
在实际的应用中，雨水通常是通过绿地生态水渠和道路渗滤沟等雨水收集系统得以收集，通过土壤渗滤净化、人工湿地净化和生物处理等净化系统对收集的雨水进行净化，然后将水储存在人工湖或者地下贮水沟或贮水池中。
渗滤池花畦绿地生态水渠道路渗滤沟雨水花园是自然形成的或人工挖掘的浅凹绿地，被用于汇聚并吸收来自屋顶或地面的雨水，通过植物、沙土的综合作用使雨水得到净化，并使之逐渐渗入土壤，涵养地下水，或使之补给景观用水、厕所用水等城市用水，是一种生态可持续的雨洪控制与雨水利用设施。
这完全符合'海绵体'的特征。
这种雨水利用的方式是实现海绵城市的重要手段。
国外关于雨水花园的案例很多，以下介绍12个国外雨水花园的典型案例。
美国波特兰雨水花园美国波特兰位于美国西北部，受季风气候影响，是一个多雨城市，解决过多的雨水问题就成了波特兰市首要问题。
波特兰的雨水园运用现代低影响开发（LID）技术创造出的一种自然的生态空间，成功地平衡了自然生态和人工间的对立。
美国波特兰唐纳德溪水公园唐纳德溪水公园位于美国波特兰市俄勒冈州的心脏地带，是茫茫城市海中的一片绿洲，为当地居民提供一片逃离城市喧闹的安静空间。
这片公园的面积为一英亩，是切合当地生态环境，具有可持续发展特点的公园典范。
美国路易斯安那州林地雨水花园在西北路易斯安那州的这个住宅占据了5英亩的土地。
这片区域的山坡上有着繁茂的松树和本土的硬木植被。
一条在西部边缘位置的南北走向的山沟，是大约周围100英亩森林的排水走廊。
美国霍伊特公寓雨水花园雨水花园的设计目标是对所有从屋顶流下的降水进行引导和暂时储存。
工程设计巧妙而细致，能够收集、储存降水，并对其水质进行进化处理。
雨水利用案例对比分析近年来，随着环境保护意识的提高，雨水利用成为一种重要的节水措施。
通过收集、储存和利用雨水，可以减轻城市排水系统的负荷，合理利用水资源。
本文将分析并对比两个雨水利用案例，探讨其优劣之处，旨在为未来雨水利用工程的设计和实施提供参考。
案例一：屋顶雨水收集系统该案例是一座位于城市中心的高层住宅小区，在小区的屋顶设置了雨水收集系统。
该系统由屋顶集水装置、集水管道、储水设备和利用设备组成。
首先，屋顶安装了一种特殊的材料，能够有效地收集雨水，并将其导入集水管道。
集水管道经过净水处理后，将雨水导入地下储水设备中。
储水设备通过滤网和过滤器对雨水进行二次过滤，确保蓄水的干净和无杂质。
在雨水利用方面，该系统设置了一套先进的处理设备，用于净化雨水。
经过处理的雨水可被用于浇灌花园、冲洗公共区域以及冷却空调设备。
此外，小区还将部分雨水储存起来，作为非饮用水来满足居民的生活用水需求。
该案例的优点在于利用了建筑屋顶的广阔面积进行雨水收集，并能够提供多种用水需求。
同时，通过净化和储存雨水，可以在节水的同时减轻城市的排水系统负荷，降低雨洪灾害的发生概率。
然而，该系统也存在一些问题。
首先，建设和维护成本较高，需要投入大量的资金和人力。
其次，净化设备和储水设备的体积较大，需要占用一定的空间。
最后，对于大雨天气，系统容量可能不足以收集和储存足够的雨水。
案例二：雨水花园该案例是一座位于公园内的雨水花园，利用了园区内的自然地形和植被进行雨水收集和利用。
该雨水花园的设计采用了生态原理，通过不同高度的土地起伏形成水槽和水池，用于收集和储存雨水。
同时，设计师在花园种植了适应当地气候的植被，以便吸收和利用雨水。
在雨水利用方面，花园利用蓄水池中的雨水进行浇灌，并通过渗滤地面和植被的方式进行自然过滤和净化。
这种利用方式不仅节约了自来水资源，也营造了一个美丽的花园景观。
与案例一相比，该雨水花园的优势在于低成本、低维护和美化环境。
由于直接利用雨水进行浇灌，减少了处理和储存设备的投资。

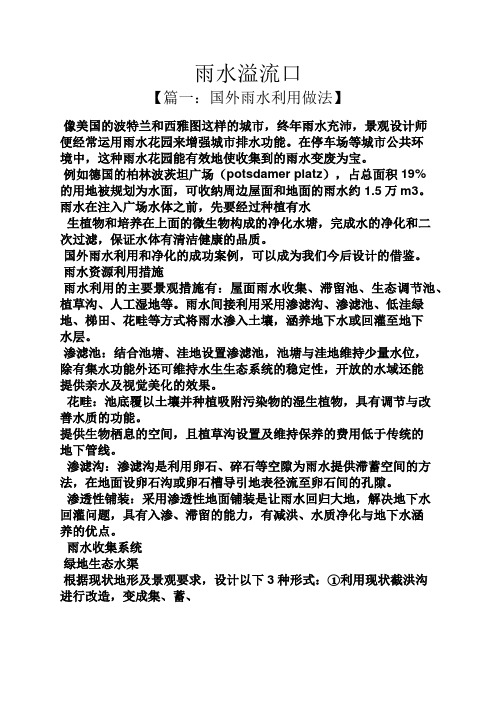

雨水溢流口【篇一：国外雨水利用做法】像美国的波特兰和西雅图这样的城市，终年雨水充沛，景观设计师便经常运用雨水花园来增强城市排水功能。
在停车场等城市公共环境中，这种雨水花园能有效地使收集到的雨水变废为宝。
例如德国的柏林波茨坦广场（potsdamer platz），占总面积19%的用地被规划为水面，可收纳周边屋面和地面的雨水约1.5万m3。
雨水在注入广场水体之前，先要经过种植有水生植物和培养在上面的微生物构成的净化水塘，完成水的净化和二次过滤，保证水体有清洁健康的品质。
国外雨水利用和净化的成功案例，可以成为我们今后设计的借鉴。
雨水资源利用措施雨水利用的主要景观措施有：屋面雨水收集、滞留池、生态调节池、植草沟、人工湿地等。
雨水间接利用采用渗滤沟、渗滤池、低洼绿地、梯田、花畦等方式将雨水渗入土壤，涵养地下水或回灌至地下水层。
渗滤池：结合池塘、洼地设置渗滤池，池塘与洼地维持少量水位，除有集水功能外还可维持水生生态系统的稳定性，开放的水域还能提供亲水及视觉美化的效果。
花畦：池底覆以土壤并种植吸附污染物的湿生植物，具有调节与改善水质的功能。
提供生物栖息的空间，且植草沟设置及维持保养的费用低于传统的地下管线。
渗滤沟：渗滤沟是利用卵石、碎石等空隙为雨水提供滞蓄空间的方法，在地面设卵石沟或卵石槽导引地表径流至卵石间的孔隙。
渗透性铺装：采用渗透性地面铺装是让雨水回归大地，解决地下水回灌问题，具有入渗、滞留的能力，有减洪、水质净化与地下水涵养的优点。
雨水收集系统绿地生态水渠根据现状地形及景观要求，设计以下3种形式：①利用现状截洪沟进行改造，变成集、蓄、滤三个功能兼备的生态型水渠；②在山坳处设置引水渠，将山上雨水引入人工湿地过滤净化；③结合现状地形设计渗透型集水渠，渗滤沟+穿孔管+贮存池或渗滤池。
道路渗滤沟因景观和功能要求，在主要道路和广场上未使用透水砖。
因道路广场的标高大于绿地标，道路广场上的雨水可以汇聚到周边绿地内，再渗透到地下。
海绵城市工程案例详解系列—雨水调蓄池所属行业: 水处理关键词：海绵城市雨水调蓄池雨水池雨水作为自然界的天然水资源，若得到有效利用则对缓解水资源紧张的现状至关重要。
城市水资源循环过程是构建“海绵城市”的重要内容，海绵城市建设中提及的“渗滞蓄净用排”中的“蓄”指的就是尊重自然的地形地貌，不仅把雨水留下来，同时也把降雨蓄起来才能达到调蓄和错峰，而后进行有效利用的多重目的。
当下，海绵城市蓄水环节还没有固定的标准和要求，地下蓄水样式多样，总体常用形式有两种：雨水调蓄池、塑料模块蓄水。
本期我们主要介绍的是雨水调蓄池的功能、用途以及在全国范围内的实用案例。
一、什么是雨水调蓄池1、定义和分类让我们先来看国际上雨水管理技术较为先进的德国和日本是如何对雨水调蓄池进行分类和定义的：而在我国目前则没有如上的细分，而是统一将：为解决城市内涝、溢流污染、合流制完善的各类雨水池统称为雨水调蓄池。
2、适用场景为解决和规避雨水洪峰，实现雨水循环利用，避免初期雨水对排放水体的污染，在海绵城市建设中需要人工修建具有储存雨水功能的钢筋混凝土池或模块池，临时性的把雨水储存起来，起到积极调度作用，类似于一种口袋型存水构筑物。
目前，雨水调蓄池一般修建在道路广场、停车场、绿地、公园、城市水系等公共区域的下方，用来收集和储存雨水。
作为一种雨水收集设施，它可以将雨水径流的高峰流量暂留期内，待最大流量下降后再从调蓄池中将雨水慢慢地排出。
这样既达到既能规避雨水洪峰，提高雨水利用率，又能控制初期雨水对受纳水体的污染，还能对排水区域间的排水调度起到积极作用。
二、雨水调蓄池的作用和优势除去常规的规避雨水洪峰，提高雨水利用率之外，雨水调蓄池还有很多实用性的优点：优势一、用天然的方式净化初期雨水，建立海绵化排水净化系统，改善天然水体循环雨水调蓄池的形式多样，可以是小区内的雨水花园，也可以是城市中的口袋绿地，在有效利用了天然绿地或湿地及水生和湿生植物群落基础上，大大小小的调蓄池成为了水质净化-蓄滞水-地下水回补多级多功能湿地系统中的核心环节，同时成为地下水回补的前提条件。
雨水花园建造技术浅析———以上海莘庄梅园为例王贤婷（上海聚隆绿化发展有限公司，上海200090）在海绵城市建设中，雨水花园建造技术是重要的组成部分。
其主要功能就是在下雨时进行吸水、蓄水、渗水、净水等环节，并在需要时将蓄存的水“释放”出来并加以充分利用。
本文结合雨水花园建造技术来重点介绍以上海闵行区生态专项建设工程（北翟路———莘庄立交段）的雨水花园为例的结构和主要功能、布局和结构、园林植物的选择与配置等技术在实践中的应用。
雨水花园；建造技术；闵行区莘庄梅园雨水花园除了对雨水进行有效的渗透外，还有多方面的功能：首先，能够有效去除径流中的悬浮颗粒、有机污染物以及重金属离子、病原体等有害物质。
其次，为鸟类和昆虫提供良好的栖息环境。
再次，通过蒸腾作用有效调节环境中的空气湿度和温度，改善小气候。
最后建造成本较低，且雨水花园的景观美观。
2上海莘庄梅园工程的基本情况概述2.1工程概述上海莘庄梅园位于上海市闵行区内。
闵行区生态专项建设工程（北翠路———莘庄立交段），项目建议书批复的占地面积约124220m 2，规划范围为：北翠路———莘庄立交段，沿外环线100m 林带外侧400m 宽区域。
目前项目基地现状为一些工厂企业、自然村落、敬老院，道路自然，环境杂乱，基地东北为天然河道，基地北侧为快速高架隔音绿带，南侧为规划住宅区，西侧为城市道路，基地红线内有水务部门规划水系，周边地区农村居民较多。
作为闵行生态专项内最大的改造区域，该地区是实现调整发展、创新驱动、全面提升城市化水平的重点区域。
为了加快推进整治速度，加强整治力度，更好地完成“生态建设先行”的整治目标，启动了绿地建设，并在园内设置了雨水花园实验区。
雨水花园是一种针对于雨水的自然净化和处置的专类工程设施，在地势较为低洼的地区来进行地面和房屋顶上的雨水，通过植物和沙土的综合作用来净化雨水，并且使之逐渐地渗入土壤。
雨水花园不仅能够有效地进行雨水的渗透和净化，同时也能够去除有害物质、为昆虫和鸟类动物提供良好的栖息环境、改善周围景观和小气候环境的作用。
城市雨水收集系统的治理与改造案例分析受城市化进程的影响，城市面临着日益严重的雨洪威胁，城市化进程所带来的大量硬化地面导致雨水无法迅速渗透，导致城市内的洪水、水资源短缺等问题逐渐加剧。
为了解决这一问题，各地纷纷推行雨水收集系统的治理与改造，通过提高雨水的利用率和强化城市雨水的自净能力，有效地缓解城市洪涝问题，促进城市可持续发展。
一、雨水收集系统的治理与改造概述城市雨水收集系统的治理与改造是指在城市建设和发展过程中，对已有的雨水收集设施进行优化升级，提高雨水资源利用率和减少城市洪涝风险的工作。
这一工作包括改善雨水收集设施的设计、规划和管理，优化城市下水道网络和改造城市排水系统等方面。
二、美国西雅图的雨水收集系统改造案例作为美国西部地区的一个大城市，西雅图面临着严重的雨洪威胁。
为了减少洪涝风险并合理利用雨水资源，西雅图市政府在过去的几十年中进行了一系列的雨水收集系统改造工作。
首先，西雅图市政府修建了大量的雨水收集池和蓄水池。
这些水池可以收集雨水并在雨停后缓释雨水，减轻雨水排放压力。
此外，通过合理设计街道上的雨水排放设施，可以将雨水引导到水池中，形成有效的雨水收集系统。
其次，西雅图市政府改造了城市下水道网络，增加了下水道的容量和排水速度。
在这个过程中，市政府采用了先进的模拟软件进行模拟分析，确定了最合理的下水道改造方案，以提高城市的排水能力。
最后，西雅图市政府大力推广雨水的利用。
他们鼓励市民使用雨水进行植物浇灌、冲厕以及其他非饮用用途。
此外，西雅图市政府还为市民提供了雨水收集设备的补贴和安装指导，以提高市民的利用率。
通过这些雨水收集系统的治理与改造措施，西雅图有效地提高了城市的洪涝承载能力，并实现了雨水资源的合理利用。
三、中国广州的雨水收集系统改造案例作为中国南方一个城市化水平较高的城市，广州在改造雨水收集系统方面经验丰富。
广州市政府在过去的几十年中，开展了一系列的雨水收集系统治理与改造工作。
首先，广州市政府改造了城市地表，减少了硬化地面的面积。
雨水利用的主要景观措施有：屋面集水、滞留池、生态调节池、植草沟、人工湿地等。
雨水间接利用采用渗滤沟、渗滤池、低洼绿地、梯田、花畦等方式将雨水渗入土壤，涵养地下水或回灌至地下水层。
渗滤池：结合池塘、洼地设置渗滤池，池塘及洼地维持少量水位，除有集水功能外还可维持水生生态系统的稳定性，开放的水域还能提供亲水及视觉美化的效果。
花畦：池底覆以土壤并种植吸附污染物的湿生植物，具有调节及改善水质的功能。
植草沟：用植被覆盖的集水、排水渠，主要用于疏散暴雨径流以及移除污染物，提升水质，保留乡土植被维护景观品质，提供生物栖息的空间，且植草沟设置及维持保养的费用低于传统的地下管线。
渗滤沟：渗滤沟是利用卵石、碎石等空隙为雨水提供滞蓄空间的方法，在地面设卵石沟或卵石槽导引地表径流至卵石间的孔隙。
渗透性铺装：采用渗透性地面铺装是让雨水回归大地，解决地下水回灌问题，具有入渗、滞留的能力，有减洪、水质净化及地下水涵养的优点。
雨水收集系统绿地生态水渠根据现状地形及景观要求，设计以下3种形式：①利用现状截洪沟进行改造，变成集、蓄、滤三个功能兼备的生态型水渠;②在山坳处设置引水渠，将山上雨水引入人工湿地过滤净化;③结合现状地形设计渗透型集水渠，渗滤沟+穿孔管+贮存池或渗滤池。
道路渗滤沟因景观和功能要求，在主要道路和广场上未使用透水砖。
因道路广场的标高大于绿地标，道路广场上的雨水可以汇聚到周边绿地内，再渗透到地下。
而园内一般道路采用透水砖，并以级配砂石作为垫层，在级配砂石垫层内铺设全透型排水软管，便于雨水渗透、收集和利用。
根据具体位置及路幅宽度不同，渗滤沟有以下几种形式：①主园路渗滤沟：路幅宽6m，行人较多，雨水稍有污染，结合绿地过滤设计渗滤沟;②硬质广场路面：结合地面找坡及铺装设计，广场中每隔20m左右设置渗滤沟;③3m宽园路：渗水砖路面+渗滤沟+穿孔集水管;④山体渗滤沟：内侧做渗滤沟，隔一定距离结合地形设置渗滤池或贮水池;⑤木栈道：栈道下方设置低洼绿地;⑥停车场：设计多孔沥青车道结合植草砖停车区，尽可能让雨水下渗，此处雨水污染较大，结合弃流及土壤渗滤设置穿孔管集水。
国外雨水花园研究及实例————————————————————————————————作者: ————————————————————————————————日期：国外雨水花园研究及实例(附:那些年获过奖的雨水花园)海绵城市是指城市能够像海绵一样,在下雨时具有吸水、蓄水、渗水、净水作用，需要时将蓄存的水“释放”并加以利用。
这就要求思考如何才能做到雨水的收集，并应用自然景观之中。
以下介绍国外城市雨水优秀案例:ﻫ美国波特兰雨水花园ﻫ波特兰位于美国的西北部，受季风气候影响，是一个多雨城市，解决过多的雨水问题就成了波特兰市的首要问题。
由迈耶·瑞德景观建筑事务所设计的波特兰会议中心的“雨水园”,成功的解决了雨水排放和初步净化处理问题。
设计师利用当地水池、植物根系、沙石以及土壤特性，将浑浊的雨水进行净化、沉淀,经过过滤干净清洁的水透过土壤被下渗到土地下,解决了雨水排放和过滤问题,同时还创造了美景。
ﻫ波特兰的雨水园运用现代LID技术创造出了一种原野自然的生态空间，成功的平衡了自然生态与人工之间的对立,它曲折的造型、堆砌的粗犷玄武岩,不再是一种矫揉造作的‘装饰’而是成了空间关系和个性象征，在人工和生态之间成功的实现了和谐统一。
美国霍伊特公寓ﻫ花园的设计目标是对所有从屋顶留下的降水进行引导和暂时储存。
工程设计巧妙而细致,能够收集。
储存降水并对其水质进行净化处理。
降水循环系统将降水从其路径引入到城市降水循环系统,并对降水进行调节和引导,突出了水令人愉悦的特点,所有这些景观都建造在停车场上方的混凝土地板上，由于受到项目的特点和位置所限，降水在这里能够短暂滞留而不能下渗。
每次降水之后，降水可以在此停留30个小时左右，这段时间内，降水可以自然的沉淀和净化,三根铜质落水管把降水从屋顶引入预制的混凝土水道中,然后流入低浅的缓流池中,最后流进常储水池中。
池中的花岗岩石块不仅提供了美观性，同时也增强了池水的安全性。
降水短暂停留后，从两个特色的水堰表面流过，降水之后,水池中的水会流入区域降水循环系统。
雨水花园实验报告一、定义雨水花园是自然形成的或人工挖掘的浅凹绿地，被用于汇聚并吸收来自屋顶或地面的雨水，通过植物、沙土的综合作用使雨水得到净化，并使之逐渐渗入土壤，涵养地下水，或使之补给景观用水、厕所用水等城市用水。
是一种生态可持续的雨洪控制与雨水利用设施。
二、背景真正意义上的雨水花园则形成于20世纪90年代。
在美国马里兰州的乔治王子郡（Prince George＇s County），一名地产开发商在建住宅区的时候有了一个新的想法，就是希望用一个生态滞留与吸收雨水的场地来代替传统的雨洪最优管理系统（BMPs）。
在该郡环境资源部的协助下，最终使雨水花园在萨默塞特地区被广泛地建造使用。
该区每一栋住宅都配建有30～40m2的雨水花园。
它的建造被证明是高效而又节约的。
建成后对其进行了数年的追踪监测，结果显示雨水花园平均减少了75％—80％地面雨水径流量。
此后，在世界各地都开始广泛地建造各种形式的雨水花园。
三、功能雨水花园除了能够有效地进行雨水渗透之外，还具有多方面的功能：（1）能够有效地去除径流中的悬浮颗粒、有机污染物以及重金属离子、病原体等有害物质；（2）通过合理的植物配置，雨水花园能够为昆虫与鸟类提供良好的栖息环境；（3）雨水花园中通过其植物的蒸腾作用可以调节环境中空气的湿度与温度，改善小气候环境；（4）雨水花园的建造成本较低，且维护与管理比草坪简单；（5）与传统的草坪景观相比，雨水花园能够给人以新的景观感知与视觉感受。
四、雨水花园的植物选择摘要：通过论述雨水花园的分类，雨水花园的水流特征和污染物特征，雨水花园植物选择的原则，总结部分适用于雨水花园的湿生、水生植物种类，并针对雨水花园不同的类型，提出植物配置的一些方法。
关键词：雨水花园；植物；选择；配置雨水花园是一种有效的雨水自然净化与处置技术，它收集地面和屋顶雨水，在地势较为低洼的区域，通过植物、沙土的综合作用使雨水得到净化，并使之逐渐渗入土壤，涵养地下水，或使之补给景观用水、厕所用水等城市用水。
城市绿地中的雨水利用（王沛永）前言：（1）水景是城市居民所喜爱的景观形式之一，而目前许多城市因水资源短缺限制城市公园绿地水面的开辟，喷泉水景等小面积的水面也经常处于停止使用的状态。
（2）城市公园绿地植物的养护管理因缺水而减少浇水的次数，导致植物生长处于被抑制的状态，水份成为公园绿地植物生长的胁迫因子之一。
（3）城市地表水和地下水的污染因引水而蔓延至公园绿地的景观水体，公园绿地中的水体因成为“死水”水质不断恶化，降低了公园绿地水体的景观价值。
（1）城市水体有其自身的循环特点，在不了解其规律的情况下盲目进行设计，会造成设计上的事物，导致水资源不必要的浪费，加大城市供水负担，最终可能会因为无水可用而不能保证水景的实现，或者可能因为水荒造成公园绿地的基本生存问题。
（2）在进行公园绿地景观设计时，已经不能仅仅满足于用水来完成水景设计，满足人们观赏和休闲的需要，而更应该综合考虑水的来源、利用方式，以最经济的方式取水、用水。
一、我国水资源现状分析1、世界水资源（1）水资源是保障人类生存和社会经济不断持续发展的重要基础。
水资源的补给来源主要为大气降水，赋存形式为地表水、地下水和土壤水，可通过水循环逐年得到更新。
（2）地球上有约138.6x108km3的水，而人类可利用的淡水总量仅占全球水量的2.5％，而且其中的大部分贮藏在极地的冰川和雪盖中，另外相当大一部分埋藏在地下，淡水仅占全球水量的千万分之9.8，且分布不均衡。
（3）世界约65％的水资源集中在不到10个国家里，而且人口共占世界总人口的40％的80个国家都严重缺水。
2、我国的水资源（1）水资源总量和人均水资源量A、根据20世纪80年代初水利部对全国水资源的评价：我国的多年平均降水总量为6.2x1012m3。
B、按1997年人口计算，人均水资源量为2220m3，预测到2030年人口增至1.6x108时，人均水资源量将降到1760m3，按国际上一般承认的标准，人均水资源量少于1700m3为用水紧张的国家，我国未来水资源的形势是严峻的。
雨水时节的雨水利用案例分析在雨水丰沛的季节里，如何利用雨水资源成为一个重要的议题。
本文将分析雨水时节的雨水利用案例，并探讨其对可持续发展和环境保护的意义。
一、雨水收集系统在城市环境中的应用城市雨水收集系统可以是简单的屋顶收集装置，也可以是复杂的地下贮水系统。
以某城市为例，该城市在建筑物、公园和道路等不同场所设置了雨水收集装置，并将收集的雨水用于浇灌公园绿化、冲洗马路以及供应一部分非饮用水需要。
通过收集和利用雨水，城市不仅可以减少对地下水的依赖，还能够降低城市排水系统负担，减少洪涝风险，并改善城市的生态环境。
该城市的雨水收集系统在提高城市可持续性和环境保护方面发挥了积极作用。
二、农村地区的雨水利用示范项目在农村地区，雨水利用有助于农田灌溉和农业生产。
某农村地区的一个雨水利用示范项目被成功实施。
该项目包括建设集雨池、灌溉系统和贮水设施，以提高农田的灌溉水源。
通过收集雨水用于农田灌溉，不仅可以减少农民对地下水的依赖，还能够提高农田的产量和农作物的质量。
该示范项目的成功实施为农村地区的雨水资源利用提供了范例，对改善农村地区的水资源供应具有重要意义。
三、大型雨水利用工程的案例分析某地区的一座大型雨水利用工程被认为是一个成功的案例。
该工程利用城市和农村的雨水资源，通过建设大型贮水装置和输水系统，将雨水引入城市和农田。
该工程实现了城乡一体化的雨水资源利用，解决了城市和农村地区的用水问题。
通过统一管理雨水资源，该地区实现了水资源的可持续利用，有效促进了农村经济发展和城市环境改善。
四、雨水利用案例的经济效益和环境效益雨水利用案例除了对可持续发展和环境保护有积极影响外，还带来了经济效益。
通过减少对地下水和自来水的需求，雨水利用可以节约用水成本。
同时，雨水利用工程的建设也刺激了相关产业的发展，促进了就业增长。
此外，雨水利用还能够降低洪涝风险，改善城市和农村地区的生态环境。
通过减少城市暴雨排水系统的负荷，雨水利用可以有效减少城市内涝现象。
南京某小区雨水控制与利用方案探讨摘要：以南京某小区项目为例，按国家规范规定及当地海绵城市规划指标要求，对雨水控制与利用设施规模进行计算，为类似项目的设计提供参考经验。
关键词：海绵城市；雨水控制与利用；建筑小区1 项目概况本项目位于南京市建邺区河西新城南部核心区域，西临鱼嘴片区，东临生态中央公园，属于河西中轴重要组成部分。
项目分两块用地建设，其中：A地块用地面积17215.02m2，总建筑面积59467.70m2。
计容地上建筑面积43037.55m2，不计容地上建筑面积90.60m2，地下建筑面积16339.55m2，建筑密度18.15%，容积率2.5，绿地率35.00%，设置机动车停车位415个，设置非机动车停车位449个。
B地块用地面积29136.75m2，总建筑面积112562.93m2。
计容地上建筑面积81582.90m2，不计容地上建筑面积165.10m2，地下建筑面积30814.93m2，建筑密度17.93%，容积率2.8，绿地率35.00%，设置机动车停车位796个，设置非机动车停车位889个。
2 建设目标2.1 国家规范、标准提出的目标要求《城镇内涝防治技术规范》（GB51222-2017）第3.2.2条规定，当地区整体改建时，对于相同的设计重现期，改建后的径流量不得超过原有径流量。
《建筑给水排水与节水通用规范》（GB55020-2021）第4.5.11条规定，建筑与小区应遵循源头减排原则，建设雨水控制与利用设施，减少对水生态环境的影响。
新建的建筑与小区的降雨的年径流总量和外排径流峰值的控制应达到建设开发前的水平。
2.2 地方标准提出的目标要求江苏省地方标准《雨水利用工程技术标准》（DB32/T 3813-2020）第3.2.1条规定，建设用地内新建或既有建筑改造项目应对雨水径流进行控制和利用。
需控制和利用的雨水径流总量应符合当地规划和建设部门对地块海绵城市规划控制指标的要求。
2.3 南京本地规划控制要求《南京市海绵城市规划建设指南》中规定，不同类型用地建设项目的年径流总量控制率经过分类调整后应在60%~85%之间，面源污染消减率达到50%以上，城区应有效应对重现期P=50年的降雨，雨水替代城市供水比例不低于5%。
第２６卷第１０期中国给水排水ｗｗｗ．ｗａｔｅｒｇ鹪ｈｅａｔ．ｃｏｍ
随着城市化进程的加快，不透水面积增加，雨水面源污染逐渐成为城市水环境的第二大主要污染源。
以北京为例，２００６年雨水径流ＣＯＤ排放量已占到水环境排放总量的１／３左右…。
雨水花园是一种有效的雨水自然净化与处置技术，也是一种典型的ＵＤ／ＢＭＰ滞留措施。
一般建在地势较低的区域，由耐淹植物、蓄水层、树皮覆盖层、种植填料层、砾石层组成，外表似普通景观花园，却能充分利用各组成部分，即天然／人工土壤一植物一微生物的渗滤、截留和吸附作用净化、消纳小面积汇流的径流雨水，达到削峰减量、保护水质、涵养地下水的目的。
鉴于雨水花园具有高效除污、经济简单及生态美观等特点，将其与渗井结合，组成雨水蓄渗系统，用于净化、消纳屋面径流，在充分截污减排的同时还能美化周边环境。
对２００７年３月于北京某办公大楼附近绿地建造的雨水蓄渗系统示范工程中的雨水花园进行连续监测，分析和研究其污染物去除能力及净化规律。
１雨水花园的设计与构造
１．１完全水量平衡法
我国多数城市区域雨水径流污染严重，在选择雨水花园建造模式时，要兼顾削减径流量和污染物总量，笔者认为雨水花园面积的计算应对其渗滤能力、蓄水层植物影响、空隙储水能力等因素加以考虑，进而提出以下包括渗滤和滞留在内的完全水量平衡法忙Ｊ。
计算方法如式（１）和（２）所示。
Ａｆ＝Ａｄ·日·妒·ｄｆ／［６０×Ｋ·ｒ·（ｄｆ＋矗）＋＾。
·（１一工）·西＋ｎ·《］（１）式中Ａ，——雨水花园的面积，ｍ２
Ａｄ——汇流面积，ｍ２
卜设计降雨量（按设计要求决定），ｍ
妒——径流系数
ｄ，——雨水花园的深度，一般包括种植土层
和填料层，ｍ
Ｋ＿种植土层的渗透系数，—ｎ／ｓ
卜计算时段，ｍｉｎ
＾。
——蓄水层的最大水深，ｍ
．Ｉｌ——蓄水层设计平均水深，一般为最大水深
＾。
的ｌ／２，ｍ
工——植物横截面积占蓄水层表面积的比
例，一般为２０％
当鬈＝Ｏ时，式（１）可简化为：
Ａｄ·月·妒
以ｒ２ｉ可Ｆ历而【２）１．２雨水花园构造
雨水花园自上而下由以下五部分组成［３］：①蓄水层。
一般为ｌｏｏ～２５０ｍｍ。
②树皮覆盖层。
一般为５０一８０ｍｍ。
③植被及种植土层。
厚度根据所选植物确定，草本植物一般为２５０ｍｍ，一般选用多年生的可短时间耐水涝植物。
④人工填料层。
一般为０．５—１．２ｍ，选用渗滤速度较大（Ｋ≥ｌ×１０。
５ｎ∥ｓ）、净化效果较好的人工材料。
⑤砾石层。
一般为２００～３００ｍｍ，其中可埋设直径为１００ｍｍ的穿孑Ｌ管进行收集利用。
雨水花园的剖面结构如图１所示。
图１雨水花园构造示意
Ｆｉｇ．１
Ｓｃｈｅｍ鲥ｅ
ｄｉａｇｒａｍ０ｆｔａｉｎｇ瞰＾ｍ
２案例分析
２．１工程概况
２００７年３月，北京某办公大楼附近建造了一套以雨水花园为主要处理单元的蓄渗系统，用于收集处理屋面径流，该系统除雨水花园外还包括含有填料层的渗井，处理后的雨水通过穿孔管收集进入渗井并最终回灌地下水，其工艺流程剖面见图２。
图２雨水蓄渗系统示意
Ｆｉｇ．２
ｓｃｈｅｍ撕ｃｄｉ咿唧ｏｆｒａｉⅡ们∞盯咖嘲萨－硎ｉｌｔＢ砸∞
日ｙ蜘
该蓄渗系统中雨水花园面积为１２ｍ２，汇水面积为３９０ｍ２，设计降雨量为２１ｍｍ，蓄水层为２５０ｍｍ，树皮覆盖层为７５ｍｍ，种植土层为２５０ｍｍ，其上种植大花萱草、沙地柏、景天等短时耐水淹植物，
雨水花园蓄渗处置屋面径流案例分析
作者：李俊奇， 向璐璐， 毛坤， 李宝宏， 李海燕， 车伍， LI Jun-qi， XIANG Lu-lu， MAO Kun， LI Bao-hong， LI Hai-yan， CHE Wu
作者单位：李俊奇,向璐璐,毛坤,李海燕,车伍,LI Jun-qi,XIANG Lu-lu,MAO Kun,LI Hai-yan,CHE Wu(北京建筑工程学院,城市雨水系统与水环境省部共建教育部重点实验室,北京100044)，
李宝宏,LI Bao-hong(平顶山工学院,市政工程系,河南,平顶山467001)
刊名：
中国给水排水
英文刊名：CHINA WATER & WASTEWATER
年，卷(期)：2010,26(10)
1.Davis A P;Shokouhian M;Sharma H Laboratory study of biological retention for urban stormwater management[外文期刊] 2001(01)
2.Hunt W F;Jarrett A R;Smith J T Evaluating bioretention hydrology and nutrient removal at three field sites in north Carolina 2006(06)
3.Hsieh C H;Davis A P Multiple-event study of bioretention for treatment of urban swrmwater runoff [外文期刊] 2005(3-4)
4.车伍;李俊奇城市雨水利用技术与管理 2006
5.Kim H;Seagren E A;Davis A P Engineered bioretention for removal of nitrate from stomwater runoff [外文期刊] 2003(04)
6.向璐璐;李俊奇;邝诺雨水花园设计方法探析[期刊论文]-给水排水 2008(06)
7.刘洋;李俊奇;车伍北京市城区雨水径流污染控制与节能减排[期刊论文]-环境污染与防治 2008(09)
本文链接：/Periodical_zgjsps201010035.aspx。
