一、CCS控制系统简介。
协调控制系统CCS又称为单元机组的负荷控制系统,是将锅炉、汽机及辅机作为一个整体加以控制的十分复杂的多变量控制系统,该系统有机的、协调的控制锅炉的燃料、送风、给水以及汽机调节阀门开度,使各变量间的影响最小。
它是建立在汽机控制子系统和锅炉控制子系统基础上的主控系统和机、炉子控制系统组成的二级递阶控制系统。
处于调节级的主控系统是协调控制系统的核心,它对负荷指令进行运算处理形成控制决策,给出汽机负荷指令和锅炉负荷指令。
处于局部控制级的各子系统在机、炉主指令下分工协调动作,完成给定的控制任务。
单元机组协调控制系统的任务是:既要保证机组快速响应负荷需求,又能使机组的主要参数机前压力在变负荷的过程中保持相对稳定。
二、CCS协调控制系统的控制方式。
协调控制系统有以下五种控制方式：1、炉跟机方式（BF）。
当锅炉主控自动，汽机主控手动时为BF方式，锅炉主控控制机前压力，汽机调节机组功率。
2、机跟炉方式（TF）。
当汽机主控自动，锅炉主控手动时为TF方式，汽机主控控制机前压力；锅炉调节机组功率。
3、协调炉跟机方式（CCBF）。
当锅炉主控自动，汽机主控再投入自动时为CCBF方式，锅炉主控控制机前压力，汽机主控控制负荷。
4、协调机跟炉方式（CCTF）。
当汽机主控自动，锅炉主控再投入自动时为CCTF方式，汽机主控控制机前压力，锅炉主控控制负荷。
5、机炉手动方式。
汽机主控和锅炉锅主控均为手动方式，由锅炉调节压力，汽机改变调节汽门开度，调节实发功率。
控制方式之间通过负荷管理中心（LMCC）由运行人员实现无扰切换。
；每种方式下均有相应的调节器自动，其余的调节器跟踪。
协调方式下当因辅机故障发生RB时，锅炉主控自动将目标负荷降至正在运行的辅机所承担的负荷水平（即RB目标值），汽机主控则自动控制机前压力至设定值，RB结束后机组维持CCTF方式。
三、机组协调控制投入和切除条件及投、退协调控制的操作1、机组协调控制投入的条件：（1）机组负荷达到60%额定负荷以上，运行稳定。

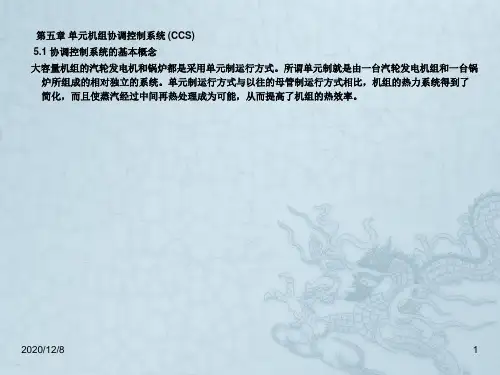

单元机组协调控制系统概述定义：锅炉和汽机相互配合接受外部负荷指令，共同适应电网对负荷的需求，并保证机组本身安全运行的控制系统。
协调控制系统（CCS）是整个单元机组自动化系统的一个重要组成部分，CCS与FSSS、DEH等的联系如图所示：其组成如下。
发电系统组成：主控制系统锅炉的燃料控制系统风量控制系统给水控制系统和汽温控制系统汽机侧的数字功频电液控制正常运行时，锅炉和汽机控制系统接受来自主控制系统的负荷指令。
主控制系统是协调控制系统的核心部分，有时把主控制系统直接称为协调控制系统。
协调控制系统的方框图如下：主控系统图1 单元机组协调控制系统方框图一、主控系统的组成1、任务：（1）产生负荷控制指令（2）选择机组负荷控制方式2、组成：负荷（功率）指令处理装置机炉主控制器二、负荷指令处理装置（一）负荷指令运算回路输入信号：机组值班员手动给定的负荷指令ADSΔf输出信号：机组负荷指令N0负荷指令处理回路实例图工作过程：运行人员输入→负荷率限止→上下限限止→机组负荷出力。
图2 负荷指令处理回路实例（二）机组最大可能出力运算回路● 定义：考虑各种辅机的运行状况而计算出的机组出力。
● 机组最大可能出力运算回路原理图 （三）机组的允许最大负荷运算回路● 定义：考虑锅炉燃烧器等不可测故障时，使锅炉的实际出力达不到机组功率指令N 0的要求，而设置的机组负荷运算回路，简称返航回路。
● 返航回路的工作过程：（1）正常运行：N 允许=N 最大，4接通6（2）大于5%的燃烧率，积分器2的输出为机组允许最大负荷信号。
运算过程示意图如下：（出力变化率限止）运行人员要求负荷指令负荷急 增 减图3 机组最大可能出力运算回路原理图图4 机组允许最大负荷运算过程示意图偏差信号 最大负荷时间τ燃烧率偏差，τ τ τ τ 0 0 0 0 0U 2U 3U 4U 603U 2、U 3、U 4、U 6分别为积分器2、反向器3、偏置器4和6的输出信号 τ0出现6%燃烧率偏差τ1监控器31动作时间，切换器5将燃烧率偏差信号直接送入偏置器4 τ2燃烧率偏差信号=1%，机组允许最大负荷信号停止下降，机组稳定τ3、故障排除，燃烧率偏差信号＜1%，积分器输入为正值，直至允许最大出力等于最大可能出力。
