塑性成形工艺及模具设计试卷《塑料成型工艺与模具设计》课程考试试题（Ａ卷）一、单项选择题 20%1、注射机的规格性能通常用一些参数表示，下列反映注射机加工能力的参数是（）①注射压力②合模部分尺寸③注射量2、在一个模塑周期中，要求注射机动模板移动速度是变化的，合模时，速度（）①由慢变快②由快变慢③先慢变快在慢3、热塑性塑料流动性用熔体流动速率来衡量，其测定用熔体指数仪，单位为（）①g/min ②mm/min ③g/10min4、柱塞式注射机的注射装置中，设置分流梭的主要目的是（）①增加传热面积②增加剪切应力③改变料流方向5、螺杆式注射机中的螺杆头有些带有止逆结构，其目的是（）①注射时打开，熔体可通过；预塑时关闭，防止熔体倒流。
②注射时关闭，防止熔体倒流；预塑时打开，熔体可通过。
③不同结构，功能不同6、材料为PA塑料注射件，其注射机喷嘴最好选用（）① 延伸式②小孔型③锁闭型7、液压—闸板式注射机，移模液压缸缸体上设三道闸槽，若模具高度调节范围为h，则稳压缸行程最大应为（）①h/2 ②h/4 ③h/38、当注射机料筒中残余塑料与将要使用塑料不同或颜色不一致，则要清洗料筒，螺杆式注射机可用换料清洗，下列哪种情况需用PS等过渡换料( )①残料为PE，新料为PC②残料为PC，新料为PE③残料为PVC，新料为PC 9、液压—机械式注射机为适应不同闭合高度模具的要求，必须设调模机构，下列哪种形式是通过改变肘杆长度来实现（）①拉杆螺母②螺纹肘杆③动模板间采用大螺母连接10、注射机对模具的安全保护采用（）①安全门②电器液压保护③低压试合模二、填空题（每空1分，共30%）；1、相片焦卷的成型采用_____方法成型；装可乐的塑料瓶子采用_____方法成型。
2、塑料由_____和_____组成，但各组分的作用各不相同，若一塑料材料成型性能差，则可加入_____改善。
3、搪塑成型所用的塑料材料是_____（粉料、溶液、分散体）。
![塑料模具设计试卷[含答案]](https://img.taocdn.com/s1/m/96b770f880c758f5f61fb7360b4c2e3f57272525.png)
塑料模具设计试卷[含答案]⼀、填空题（每空1分，共计35分)1、根据塑料受热后的性能特点，可将塑料分为热塑性塑料和热固性塑料两类。
2、塑料成型最重要的⼯艺是温度、压⼒和时间。
3、按注塑部分和锁模部分的位置和⽅向不同，注射机可分为⽴式、卧式和直⾓式三种类型4、由于⼀副模具可以有⼀个或多个分型⾯，⼀般把动模和定模部分之间的分型⾯称为主分型⾯，在模具装配图上⽤“ PL ”表⽰，并⽤“”标出，箭头的指向为动模移动的⽅向。
5、注射模的零件⽐较多，根据模具上各部件的主要功能，⼀般把注射模分为成型零部件、浇注系统、导向机构、脱模机构、温度调节装置、结构零部件及其它机构等⼏个基本组成部分。
6、注射模的普通浇注系统⼀般由主流道、分流道、浇⼝和冷料⽳等四部分组成。
7、常⽤的⼀次脱模机构有推杆脱模、推管脱模、推块脱模、推件板脱模和多元件联合脱模等形式。
8、常⽤的复位机构有复位杆复位和弹簧复位两种形式，⽽常⽤的先复位机构有弹簧先复位机构和连杆式先复位机构。
9、注射模具常⽤的导向机构有导柱和导套导向和锥⾯对合导向。
10、根据流到获取热量⽅式不同，⼀般将热流道注射模分为绝热流道注射模和加热流道注射模11、压缩模具⼜称压制模，简称压缩模或压模。
12、根据具体的成型⽅法，吹塑成型⼯艺可分为挤出吹塑成型、注射吹塑成型、拉伸吹塑、多层吹塑成型和⽚材吹塑成型等5 种形式。
⼆、判断题（正确的打√，错误的打×.每题2分，共计10分）( √ )1．⼀副塑料模可能有⼀个或两个分型⾯，分型⾯可能是垂直、倾斜或平⾏于合模⽅向。
( × )2．多数塑料的弹性模量和强度较⾼，受⼒时不容易发⽣变形和破坏。
( √ )3．成型零件的磨损是因为塑件与成型零件在脱模过程中的相对摩擦及熔体冲模过程中的冲刷。
( √)4．塑料模的垫块是⽤来调节模具总⾼度以适应成型设备上模具安装空间对模具总⾼度的要求。
( √ )5．冷却回路应有利于减⼩冷却⽔进、出⼝⽔温的差值。

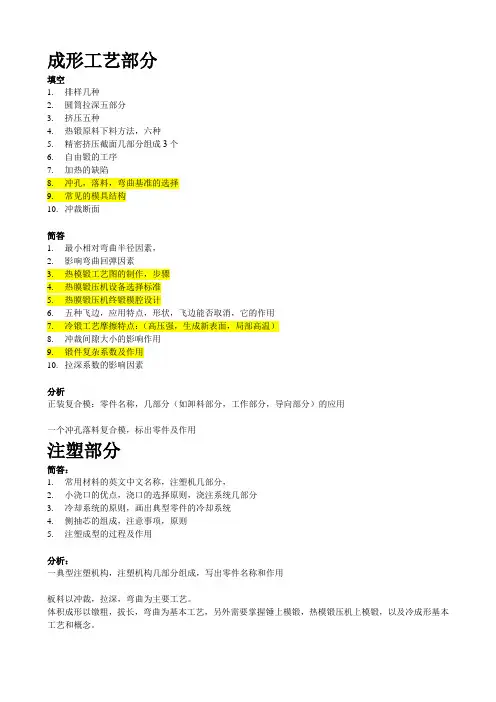

成形工艺部分
填空
1.排样几种
2.圆筒拉深五部分
3.挤压五种
4.热锻原料下料方法，六种
5.精密挤压截面几部分组成3个
6.自由锻的工序
7.加热的缺陷
8.冲孔，落料，弯曲基准的选择
9.常见的模具结构
10.冲裁断面
简答
1.最小相对弯曲半径因素，
2.影响弯曲回弹因素
3.热模锻工艺图的制作，步骤
4.热膜锻压机设备选择标准
5.热膜锻压机终锻模腔设计
6.五种飞边，应用特点，形状，飞边能否取消，它的作用
7.冷锻工艺摩擦特点：（高压强，生成新表面，局部高温）
8.冲裁间隙大小的影响作用
9.锻件复杂系数及作用
10.拉深系数的影响因素
分析
正装复合模：零件名称，几部分（如卸料部分，工作部分，导向部分）的应用
一个冲孔落料复合模，标出零件及作用
注塑部分
简答：
1.常用材料的英文中文名称，注塑机几部分，
2.小浇口的优点，浇口的选择原则，浇注系统几部分
3.冷却系统的原则，画出典型零件的冷却系统
4.侧抽芯的组成，注意事项，原则
5.注塑成型的过程及作用
分析：
一典型注塑机构，注塑机构几部分组成，写出零件名称和作用
板料以冲裁，拉深，弯曲为主要工艺。
体积成形以镦粗，拔长，弯曲为基本工艺，另外需要掌握锤上模锻，热模锻压机上模锻，以及冷成形基本工艺和概念。
一、 填空题1．在注射成型中应控制合理的温度，即控制料筒、喷嘴和模具温度。
2．根据塑料的特性和使用要求，塑件需进行塑后处理，常进行 退火 和 调湿 处理。
3．塑料模具的组成零件按其用途可以分为 成型 零件与 结构 零件两大类。
4．在注射成型时为了便于塑件的脱模，在一般情况下，使塑件在开模时留在动模上。
5．塑料一般是由 树脂 和 添加剂 组成。
6．塑料注射模主要用来成型热塑性塑料件。
压缩成型主要用来成型热固性塑料件。
7．排气是塑件成型的需要，引气是塑件脱模的需要。
8．注射模的浇注系统有主流道、分流道、浇口、冷料穴等组成。
9．凹模其形式有整体式和组合式两种类型。
10．导向机构的形式主要有导柱导向和锥面定位两种。
11．树脂分为天然树脂和合成树脂。
12．注射模塑最主要的工艺条件，即“三要素”是 压力 、时间和 温度 。
二、单选题1. 卧式注射机SX-Z-63/50中的50表示锁模力为（ D ）A 、5003cmB 、503cm C 、50kN D 、500kN2.注射机料筒温度的分布原则是什么？ （ A ）A 、前高后低B 、前后均匀C 、后端应为常温D 、前端应为常温3．热塑性塑料在常温下，呈坚硬固态属于（ A ）A 、玻璃态B 、高弹态C 、粘流态D 、气态4．下列不属于塑料模失效形式的是（ D ）？A 、变形B 、断裂C 、磨损D 、冷却5．凹模是成型塑件（ A ）的成型零件？A 、内表面B 、外表面C 、上端面D 、下端面6．球头铣刀主要用于加工塑料模具零件中的( D )内容？A 、大平面B 、孔C 、键槽D 、轮廓7．下列不属于注射模导向机构的是（ D ）？A 、导柱B 、导套C 、导向孔D 、推杆8．主流道一般位于模具中心位置，它与注射机的喷嘴轴心线（ D ）？A 、垂直B 、相交C 、相切D 、重合9．下列不属于推出机构零件的是（ C ）？A、推杆B、复位杆C、型芯D、推板10．压缩模具中凸模的结构形式多数是（ B ）的，以便于加工制造。
《塑料成型工艺与模具设计》课程考试试题（Ａ卷）一、单项选择题 20％1、注射机的规格性能通常用一些参数表示，下列反映注射机加工能力的参数是（ )①注射压力②合模部分尺寸③注射量2、在一个模塑周期中，要求注射机动模板移动速度是变化的，合模时，速度（）①由慢变快②由快变慢③先慢变快在慢3、热塑性塑料流动性用熔体流动速率来衡量，其测定用熔体指数仪，单位为( )①g/min ②mm/min ③g/10min4、柱塞式注射机的注射装置中，设置分流梭的主要目的是（）①增加传热面积②增加剪切应力③改变料流方向5、螺杆式注射机中的螺杆头有些带有止逆结构，其目的是( ）①注射时打开，熔体可通过；预塑时关闭,防止熔体倒流.②注射时关闭，防止熔体倒流；预塑时打开，熔体可通过。
③不同结构，功能不同6、材料为PA塑料注射件，其注射机喷嘴最好选用（）① 延伸式②小孔型③锁闭型7、液压-闸板式注射机,移模液压缸缸体上设三道闸槽，若模具高度调节范围为h，则稳压缸行程最大应为（）①h/2 ②h/4 ③h/38、当注射机料筒中残余塑料与将要使用塑料不同或颜色不一致,则要清洗料筒，螺杆式注射机可用换料清洗,下列哪种情况需用PS等过渡换料( ）①残料为PE，新料为PC②残料为PC,新料为PE③残料为PVC,新料为PC9、液压—机械式注射机为适应不同闭合高度模具的要求，必须设调模机构，下列哪种形式是通过改变肘杆长度来实现( ）①拉杆螺母②螺纹肘杆③动模板间采用大螺母连接10、注射机对模具的安全保护采用（）①安全门②电器液压保护③低压试合模二、填空题（每空1分，共30%）；1、相片焦卷的成型采用_____方法成型；装可乐的塑料瓶子采用_____方法成型.2、塑料由_____和_____组成，但各组分的作用各不相同，若一塑料材料成型性能差，则可加入_____改善。
3、搪塑成型所用的塑料材料是_____（粉料、溶液、分散体)。
4、塑料的分类方法很多,按合成树脂_____和_____分为热固性塑料和热塑性塑料。
徐州工程学院塑料成型工艺及模具设计考试题目及答案一、填空（本题共10小题，每空1分，共20分）1.顶出推板与凸模（型芯）在安装时应采用锥面配合，其目的是辅助定位，防止偏心溢料。
2.螺杆式注塑机与柱塞式相比，其优点在于_螺杆式注塑机剪切塑化能力强，塑化量大3.调湿处理是针对吸湿性塑料而言，具体方法是将制品放在热水中处理。
4.压制成形与压铸成形均可用于热固性塑料，二者在模具结构上的主要差别在于压铸模具有浇注系统，而压制成型没有。
5.ABS属于高强度塑料，在注塑成型前需要预先干燥，而且成型时的流动性也稍差。
6.在斜抽芯机构中锁紧楔的楔角一般比斜导柱的倾斜角大。
主要是为了模具开模时防止造成干涉。
7.塑件允许的最小壁厚与塑料品种和塑件尺寸有关。
8.塑料模的基本结构都由动模和定模两大部分组成。
9.型腔气体的排除，除了利用顶出元件的配合间隙外，主要靠分型面，排气槽也都设在分型面上。
10.塑件尺寸精度的影响因素有很多，在计算时需考虑的主要有：成型零部件的制造误差、成型零部件的磨损和塑料的成型收缩。
11.当分流道设计的比较长时，其末端应留有冷料穴，以防前锋冷料阻塞浇口或进入模腔，造成充模不足或影响制品的熔接强度。
12.适用于要求自动切除浇口凝料的注塑模浇口方式是潜伏式浇口。
二、判断正误（本题共10小题，每题1分，共10分）1.厚壁塑件不容易产生表面凹陷和内部缩孔。
(X )2.当模具采用脱件板脱模机构时，可以采用Z形拉料杆与冷料井匹配。
(X)3.冷却系统的通道要尽量避开塑件的熔接痕部位，以免影响塑件的强度。
(V )4.斜导柱侧抽芯机构中的滑块导滑长度有一定的要求，完成抽拔后，滑块留在导滑槽中的长度不应小于滑块长度的3/2 。
(X )5 .潜伏式浇口是点浇口的演变形式，因此其模具也应设计成三板式结构。
(X )6.细长型芯应避免偏心进料，否则会造成塑件的壁厚不均，脱模困难。
(V )7.注塑时最后充满的往往是离浇口最远的部位。

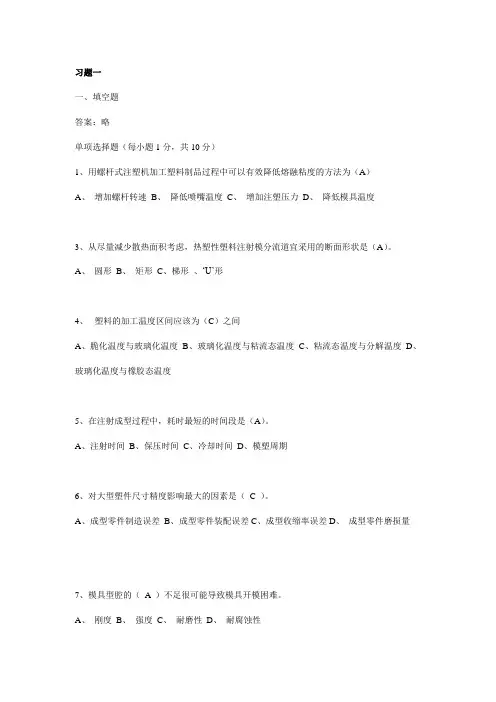

习题一一、填空题答案：略单项选择题（每小题1分，共10分）1、用螺杆式注塑机加工塑料制品过程中可以有效降低熔融粘度的方法为（A）A、增加螺杆转速B、降低喷嘴温度C、增加注塑压力D、降低模具温度3、从尽量减少散热面积考虑，热塑性塑料注射模分流道宜采用的断面形状是（A）。
A、圆形B、矩形C、梯形、‘U’形4、塑料的加工温度区间应该为（C）之间A、脆化温度与玻璃化温度B、玻璃化温度与粘流态温度C、粘流态温度与分解温度D、玻璃化温度与橡胶态温度5、在注射成型过程中，耗时最短的时间段是（A）。
A、注射时间B、保压时间C、冷却时间D、模塑周期6、对大型塑件尺寸精度影响最大的因素是（C ）。
A、成型零件制造误差B、成型零件装配误差C、成型收缩率误差D、成型零件磨损量7、模具型腔的（A ）不足很可能导致模具开模困难。
A、刚度B、强度C、耐磨性D、耐腐蚀性8、采用下列哪一种浇口类型时模具必须采用三板式结构。
（D ）A、直接浇口B、侧浇口C、轮辐浇口D、点浇口9、下列那种浇口结构容易导致型芯变形。
（Ｂ）Ａ、Ｂ、Ｃ、Ｄ、10、从壁厚设计的合理性来考虑，下列那一个塑件的结构不是很合理。
（A）A、 B、C、D、多项选择题（共10小题，每小题2分，共20分，每小题至少有两个正确答案，多选、漏选、错选不得分）1、高分子的制备方法主要有（AD）。
A、加聚反应B、分解反应C、化合反应D、缩聚反应E、聚变反应2、对（AE ）几个条件进行调节就可以改变高聚物的粘度。
A、温度B、湿度C、真空度D、冷却速率E、剪切速率3、随着温度的变化，塑料出现的几种物理状态分别为（ACE）。
A、玻璃态B、凝聚态C、高弹态D、皮革态E、粘流态4、设计塑料产品时，脱模斜度的选择原则为（AB）。
A、塑料收缩率大的脱模斜度取的大些。
B、塑件壁厚大的脱模斜度取的大些。
C、塑料收缩率大的脱模斜度取的小些。
D、塑件壁厚大的脱模斜度取的小些。
E、塑件内表面的脱模斜度一般应小于塑件外表面的脱模斜度5、塑料模分型面选择的一般原则是（ABDE）A、尽量使塑件在开模之后留在动、下模边。

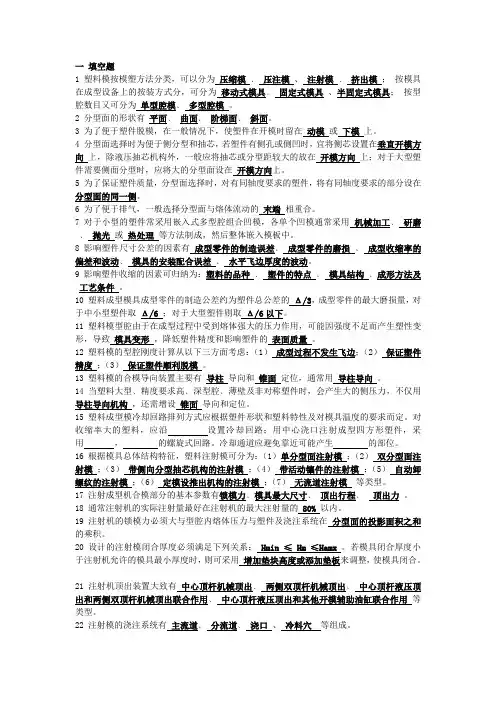

一填空题1 塑料模按模塑方法分类，可以分为压缩模﹑压注模、注射模﹑挤出模；按模具在成型设备上的按装方式分，可分为移动式模具﹑固定式模具、半固定式模具；按型腔数目又可分为单型腔模﹑多型腔模。
2 分型面的形状有平面﹑曲面﹑阶梯面﹑斜面。
3 为了便于塑件脱模，在一般情况下，使塑件在开模时留在动模或下模上。
4 分型面选择时为便于侧分型和抽芯，若塑件有侧孔或侧凹时，宜将侧芯设置在垂直开模方向上，除液压抽芯机构外，一般应将抽芯或分型距较大的放在开模方向上；对于大型塑件需要侧面分型时，应将大的分型面设在开模方向上。
5 为了保证塑件质量，分型面选择时，对有同轴度要求的塑件，将有同轴度要求的部分设在分型面的同一侧。
6 为了便于排气，一般选择分型面与熔体流动的末端相重合。
7 对于小型的塑件常采用嵌入式多型腔组合凹模，各单个凹模通常采用机械加工﹑研磨﹑抛光或热处理等方法制成，然后整体嵌入模板中。
8 影响塑件尺寸公差的因素有成型零件的制造误差﹑成型零件的磨损﹑成型收缩率的偏差和波动﹑模具的安装配合误差﹑水平飞边厚度的波动。
9 影响塑件收缩的因素可归纳为：塑料的品种﹑塑件的特点﹑模具结构﹑成形方法及工艺条件。
10 塑料成型模具成型零件的制造公差约为塑件总公差的Δ/3，成型零件的最大磨损量，对于中小型塑件取Δ/6 ；对于大型塑件则取Δ/6以下。
11 塑料模型腔由于在成型过程中受到熔体强大的压力作用，可能因强度不足而产生塑性变形，导致模具变形，降低塑件精度和影响塑件的表面质量。
12 塑料模的型腔刚度计算从以下三方面考虑：（1）成型过程不发生飞边；（2）保证塑件精度；（3）保证塑件顺利脱模。
13 塑料模的合模导向装置主要有导柱导向和锥面定位，通常用导柱导向。
14 当塑料大型﹑精度要求高﹑深型腔﹑薄壁及非对称塑件时，会产生大的侧压力，不仅用导柱导向机构，还需增设锥面导向和定位。
15 塑料成型模冷却回路排列方式应根据塑件形状和塑料特性及对模具温度的要求而定。

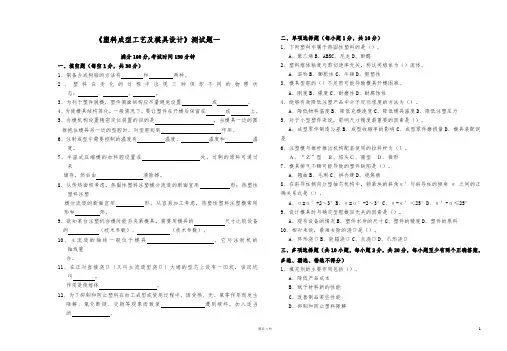

《塑料成型工艺及模具设计》测试题一满分100分,考试时间150分钟一、填空题（每空1分，共30分）1、制备合成树脂的方法有和两种。
2、塑料在变化的过程中出现三种但却不同的物理状态：、、。
3、为利于塑件脱模，塑件侧面结构应尽量避免设置或。
4、为使模具结构简化，一般情况下，要让塑件在开模后保留在或上。
5、合模机构设置精密定位装置的目的是，当模具一边的圆锥抱住模具另一边的型腔时，对型腔起到作用。
6、注射成型中需要控制的温度有温度、温度和温度。
7、半溢式压缩模的加料腔设置在处。
过剩的原料可通过来储存，然后由清除掉。
8、从传热面积考虑，热固性塑料注塑模分流道的断面宜用形；热塑性塑料注塑模分流道的断面宜用形。
从容易加工考虑，热塑性塑料注塑模常用形和形。
9、欲知某台注塑机合模时能否夹紧模具，需要用模具的尺寸比较设备的（技术参数）、（技术参数）。
10、主流道的轴线一般位于模具，它与注射机的轴线重合。
11、在正对直接浇口（又叫主流道型浇口）大端的型芯上设有一凹坑，该凹坑叫，作用是使熔体。
12、为了抑制和防止塑料在加工成型或使用过程中，因受热、光、氧等作用而发生降解、氧化断链、交链等现象而致使遭到破坏，加入适当的。
二、单项选择题（每小题1分，共10分）1、下列塑料中属于热固性塑料的是（）。
A、聚乙烯B、ABSC、尼龙D、酚醛2、塑料熔体粘度与剪切速率无关，称这类熔体为（）流体。
A、滨哈B、膨胀性C、牛顿D、假塑性3、模具型腔的（）不足很可能导致模具开模困难。
A、刚度B、强度C、耐磨性D、耐腐蚀性4、能够有效降低注塑产品中分子定向程度的方法为（）。
A、降低物料温度B、降低充模速度C、降低模具温度D、降低注塑压力5、对于小型塑件来说，影响尺寸精度最重要的因素是（）。
A、成型零件制造公差B、成型收缩率的影响C、成型零件磨损量D、模具装配误差6、注塑模与推杆推出机构配套使用的拉料杆为（）。
Ａ、“Ｚ”型Ｂ、球头Ｃ、菌型Ｄ、锥形7、模具排气不畅可能导致的塑件缺陷是（）。
《塑料成型工艺与模具设计》课程考试试题（Ａ卷）一、单项选择题 20%1、注射机的规格性能通常用一些参数表示，下列反映注射机加工能力的参数是（）①注射压力②合模部分尺寸③注射量2、在一个模塑周期中，要求注射机动模板移动速度是变化的，合模时，速度（）①由慢变快②由快变慢③先慢变快在慢3、热塑性塑料流动性用熔体流动速率来衡量，其测定用熔体指数仪，单位为（）①g/min ②mm/min ③g/10min4、柱塞式注射机的注射装置中，设置分流梭的主要目的是（）①增加传热面积②增加剪切应力③改变料流方向5、螺杆式注射机中的螺杆头有些带有止逆结构，其目的是（）①注射时打开，熔体可通过；预塑时关闭，防止熔体倒流。
②注射时关闭，防止熔体倒流；预塑时打开，熔体可通过。
③不同结构，功能不同6、材料为PA塑料注射件，其注射机喷嘴最好选用（）① 延伸式②小孔型③锁闭型7、液压—闸板式注射机，移模液压缸缸体上设三道闸槽，若模具高度调节围为h，则稳压缸行程最大应为（）①h/2 ②h/4 ③h/38、当注射机料筒中残余塑料与将要使用塑料不同或颜色不一致，则要清洗料筒，螺杆式注射机可用换料清洗，下列哪种情况需用PS等过渡换料( )①残料为PE，新料为PC②残料为PC，新料为PE③残料为PVC，新料为PC9、液压—机械式注射机为适应不同闭合高度模具的要求，必须设调模机构，下列哪种形式是通过改变肘杆长度来实现（）①拉杆螺母②螺纹肘杆③动模板间采用大螺母连接10、注射机对模具的安全保护采用（）①安全门②电器液压保护③低压试合模二、填空题（每空1分，共30%）；1、相片焦卷的成型采用_____方法成型；装可乐的塑料瓶子采用_____方法成型。
2、塑料由_____和_____组成，但各组分的作用各不相同，若一塑料材料成型性能差，则可加入_____改善。
3、搪塑成型所用的塑料材料是_____（粉料、溶液、分散体）。
4、塑料的分类方法很多，按合成树脂_____和_____分为热固性塑料和热塑性塑料。
前者特点_____。
5、衡量热固性塑料流动性的指标是_____。
6、热塑性塑料在恒定压力下，随加工温度变化，存在三种状态，不同的成型加工对应不同的状态，中空成型应是_____状态；挤出成型应是_____状态；注射成型是_____状态。
7、粘度是塑料熔体部抵抗流动的阻力，其值一般是随剪切应力的增加而减少，随温度升高而降低，但每种材料对两值的敏感程度不同，PC对_____敏感，而POM对_____敏感。
黏度大则流动性_____，而_____还与模具有关。
8、用PE材料成型的塑料注射制品，要求得到的制品尽量柔韧，则成型时模具温度应高还是低？。
_____9、热固性塑料压缩模塑成型过程包括___________________________________；工艺条件主要是指成型温度、_____和_____；成型温度指压制时规定的温度，型腔的最高温度_____成型温度；若成型时充模不满，则应_____成型温度。
三、判断题（对打X，错打√ 14%）1、注射成型可用于热塑性塑料的成型，也可用于热固性塑料的成型。
（）2、塑件上自由尺寸建议采用8级精度，但实际上按此查得公差值大，故一般按塑料低精度查。
（）3、一般塑件外表面应小于表面的脱模斜度。
（）4、塑件上设加强筋可增加塑件的强度和刚度，防止塑件变形，改善塑件的充模状态。
（）5、设计塑料制品时应考虑脱模斜度，标注制品尺寸时，基本尺寸应标在孔的大端，轴的小端。
（）6、嵌件可在塑件成型时放入模具，也可成型后与塑件连接，但与塑件必须形成不可拆卸的整体。
（）7、塑料成型前是否需要干燥由它的含水量决定，一般大于0.2%要干燥。
（）四、分析题（16%）塑料注射成型过程中熔体充满型腔与冷却定型阶段，对制品成型非常重要，合理地控制该阶段温度、压力、时间等工艺参数，可获得优良塑料制品。
根据熔体进入型腔变化情况，过程分为充模、压实、倒流和浇口冻结后冷却。
在这四个阶段，温度总的是降低，型腔压力变化如图所示，回答:1、充模阶段中，哪个参数对制品质量影响最大，如何影响？（3分）2、压实阶段对制品如何影响？（3分）3、如何控制残余压力，保证制品顺利脱模？（2分）4、倒流阶段和压实阶段都会产生应力，一般哪个对制品质量影响大，为什么？（2分）5、当什么情况下倒流阶段是不存在的。
（2分）6、解释实线中四个阶段压力变化曲线。
（4分）五、如下图所示为一副热塑性塑料注射模，若将该模具用于XS-ZY-125型注射机上生产塑件，查注射机的相关尺寸参数图，试校核该模具的相关安装尺寸和开模行程，是否有问题，如何解决？（15%）。
六、画出注射过程循环图。
（5%）模具设计与制造试卷与答案时间：2009-09-29 来源：未知作者：zaw点击：413 次一、名词解释：1.冷冲压：是塑性加工的基本方法之一，它是利用安装在压力机上的模具，在温室下对板料施加压力使其变形或分离，从而获得具有一定形状、尺寸和精度的零件的一种压力加工方法。
变形工序：是使冲压毛坯在不破裂的条件下发生塑性变形，以获得所要求的形状、尺寸的零件的冲压加工方法。
2.冲裁：是利用模具在压力机上使板料产生分离的冲压工艺。
3.排样：冲裁件在条料或板料上的布置方式称为排样。
4.冲裁间隙：冲裁凸、凹模刃口部分尺寸之差称为冲裁间隙。
5.．弯曲：又称压弯，是将板料、棒料、管料等弯成一定角度、曲率和形状的工艺方法。
6.．拉深：又称拉延、拉伸，是利用拉深模在压力机的作用下，将平板坯料或空心工序件制成开口空心零件的加工方法。
7.．校平：校平是将不平的工件放在两块平滑的或带有齿形刻纹的平模板之间加压，使不平整的工件产生反复弯曲变形，从而得到高平直度零件的加工方法。
8.．特种加工：是指利用热能、电能、声能、光能、化学能、电化学能去除材料的加工工艺方法。
9.．模具装配：按照模具的技术要求，将加工完成、符合设计要求的零件和购配的标准件，按设计的工艺进行相互配合、定位于安装、连接与固定成为模具的过程，称为模具装配。
二、填充题：10.冷冲压是塑性加工的基本方法之一，它是利用安装在压力机上的模具，在温室下对板料施加压力使其变形或分离，从而获得具有一定形状、尺寸和精度的零件的一种压力加工方法。
因为它主要用于加工板料零件,所以也称板料冲压。
11.冷冲模是实现冷冲压加工中必不可少的工艺装备，没有先进的模具技术，先进的冲压工艺就无法实现。
冷冲压用材料大部分是各种规格的板料、带料和块料。
选择冷冲压设备的类型主要根据所要完成的冲压工艺的性质、生产批量的大小、冲压件的几何尺寸和精度要求。
12.冲裁变形过程大致分为三个阶段，分别是弹性变形阶段、塑性变形阶段和断裂分离阶段。
冲裁时搭边过大，会造成材料的浪费，搭边太小，则起不到搭边应有的作用。
13.冲压力是冲裁力、卸料力、推料力和顶料力的总称。
设计冲裁模的刃口尺寸时，落料模应以凹模为设计基准，再按间隙值确定凸模尺寸；冲孔模应以凸模为设计基准，再按间隙值确定凹模尺寸。
14.模具设计时，要尽可能减小和消除回弹常用的方法有补偿法和校正法。
为了保证拉深件的质量，在拉深过程中选择合适的润滑剂，以减少模具与工件之间的摩擦，使拉深过程正常进行。
15.决定拉深工序次数的原则是既要使材料的应力不超过材料的强度极限，又要充分利用材料的塑性，使之达到最大可能的变形程度，通常以拉深系数m表示拉深的变形程度。
16.凸、凹模的圆角半径，尤其是凹模的圆角半径对拉深工作影响很大。
凹模圆角半径过小，易使拉深件表面划伤或产生断裂；圆角半径过大，由于悬空面积增大，使压边面积减小，易起皱。
17.冷挤压是在常温条件下，利用模具在压力机上对金属以一定的速度施加相当大的压力，使金属产生塑性变形，从而获得所需形状和尺寸的零件。
18.塑料是以相对分子量较高的合成树脂为主要成分，加入其它添加剂，可在一定温度和压力下塑化成型的高分子合成材料。
19.塑料按照热性能分为热塑性塑料和热固性塑料两类。
20.在塑件脱模过程中为了避免擦伤和拉毛，塑件上平行于脱模方向的表面一般应具有合理的脱模斜度。
21.注射机一般由注射部分、合模部分、传动部分和控制部分四个部分组成。
22.注射成型的工艺过程有三个主要容：即塑化、注射和成型。
23.注射模具的浇注系统使之模具中从注射机喷嘴开始到模具型腔为止的塑料容体的流动通道，一般由主流道、分流道、浇口和冷料穴四部分组成。
每一次注射成型工作循环的最后一个动作，就是将塑件从模具型腔里取出，完成该动作的机构是推出机构。
24.吹塑成型方法可以分为三种：挤出吹塑法、注射吹塑法和注射拉伸吹塑法。
模具零件的毛坯形式主要为原型材、锻造件、铸造件和半成品四种。
25.电火花加工时在一定介质中，通过工具电极和工件电极之间脉冲放电时的电腐蚀作用，对工件进行加工的一种工艺方法。
26.设计和制造者面对的只有实物样件，没有图样或CAD模型数据，通过对已有实物的工程分析和测量，得到重新制造产品所需的几何模型、物力和材料特性数据，从而复制出已有产品的过程称为逆向工程。
模具装配的工艺方法有互换法、修配法和调整法三种。
三、判断题27.冲裁工艺的种类很多，其中落料和冲孔应用最多，从板料上冲下所需形状的零件称为冲孔；在零件或毛坯上冲出所需形状的孔称为落料。
（×）28.冲裁件质量是指断面状况、尺寸精度和形状误差，对于断面质量起决定作用的是冲裁间隙。
（√）29.冲孔时，孔的最小尺寸不受限制。
（×）30.采用少废料或无废料排样和废料排样相比，少废料或无废料排样得到的冲裁件质量高。
（×）31.在设计冲裁模时，其压力中心一定要与冲床滑块中心向重合。
（√）32.冲裁模按工序组合程度分为单工序模、级进模和复合模。
（√）33.模具上定位零件的作用是使毛坯在模具上能够正确定位。
（√）34.拉深工艺的主要特征是金属产生了流动，拉伸时，凸缘变形区各部分的变形是均匀的。
（×）35.拉深工艺的主要特征是金属产生了流动，拉伸时，凸缘变形区各部分的变形是不均匀的，外缘的厚度、硬度最大，变形亦最大。
（√）36. 在拉深过程中，拉深力是常数，不随凸模进入凹模的深度而变化。
（×）37. 拉深模的间隙小，拉深力大，模具磨损大，但工件回弹小，精度高。
（√）38.冷挤压工艺按金属流动的方向与加压方向分为正挤压、反挤压和复合挤压三种。
（×）39.在常用的塑料种类中，PE表示聚氯乙烯，PVC表示聚乙烯。
（×）40.塑料齿轮的材料选用应综合考虑其使用性能、工艺性能和经济性能，常用的材料是聚甲醛（POM）。
（√）41.传动部分是注射机最主要的组成部分。
（×）42.模具的浇口应开设在塑件界面的最厚处，这样有利于塑料填充及补料。
