实验二叠加原理的验证(有数据)

叠加原理实验报告范文（包含数据处理）实验报告实验名称：叠加原理实验实验目的：1. 了解叠加原理的基本概念和原理；2. 掌握使用叠加原理解决简单电路问题的方法；3. 熟悉实际电路中的信号叠加现象。

实验设备：1. 示波器；2. 双踪曲线发生器；3. 连接线；4. 电阻、电容等元件。

实验步骤及实验结果：1. 实验前准备：将示波器和双踪曲线发生器都接入电源，并确保工作正常。

2. 实验步骤：步骤一：叠加原理在直流电路中的应用先将双踪曲线发生器的一踪输出接入示波器的通道一，再将另一踪输出接入示波器的通道二。

将通道一与通道二的地点触点通过一个50欧姆电阻连接（即二者共地）。

调节双踪曲线发生器，使其通道一输出稳定在2V DC，通道二输出稳定在1V DC。

观察示波器的波形，记录并绘制出通道一和通道二的波形图。

步骤二：叠加原理在交流电路中的应用将双踪曲线发生器的通道一输出接入示波器的通道一，通道二输出接入示波器的通道二。

将通道一与通道二的地点触点通过一个50欧姆电阻连接。

调节双踪曲线发生器，使其通道一输出为2Vp-p的正弦波，频率为1kHz；通道二输出为1Vp-p的正弦波，频率为5kHz。

观察示波器的波形，记录并绘制出通道一和通道二的波形图。

3. 实验结果：步骤一的结果：通道一输出稳定在2V DC，通道二输出稳定在1V DC。

示波器的波形图显示出两个直流信号叠加在一起，与预期一致。

步骤二的结果：通道一输出为2Vp-p的正弦波，频率为1kHz；通道二输出为1Vp-p的正弦波，频率为5kHz。

示波器的波形图显示出两个交流信号叠加在一起，且频率、幅值符合叠加原理的要求。

数据处理：根据叠加原理，可得到直流电路中电压的叠加公式为：V_total = V_1 + V_2其中，V_total为总电压，V_1和V_2为各个电压源的电压。

因此，我们可以计算出实验中示波器在通道一和通道二的测量结果与理论值的偏差。

步骤一的数据处理：示波器通道一测量值：2V DC示波器通道二测量值：1V DC实际测得的总电压：V_total = V_1 + V_2 = 2V + 1V = 3V与示波器测量值之间的差异为：ΔV = |测量值 - 理论值| = |3V - 2V| = 1V步骤二的数据处理：示波器通道一测量值：2Vp-p示波器通道二测量值：1Vp-p实际测得的总幅值：V_total = V_1 + V_2 = 2Vp-p + 1Vp-p = 3Vp-p 与示波器测量值之间的差异为：ΔV = |测量值 - 理论值| = |3Vp-p -2Vp-p| = 1Vp-p通过实验数据的处理结果，我们可以发现在直流电路和交流电路中，叠加原理能够正确解释电路中信号的叠加现象。

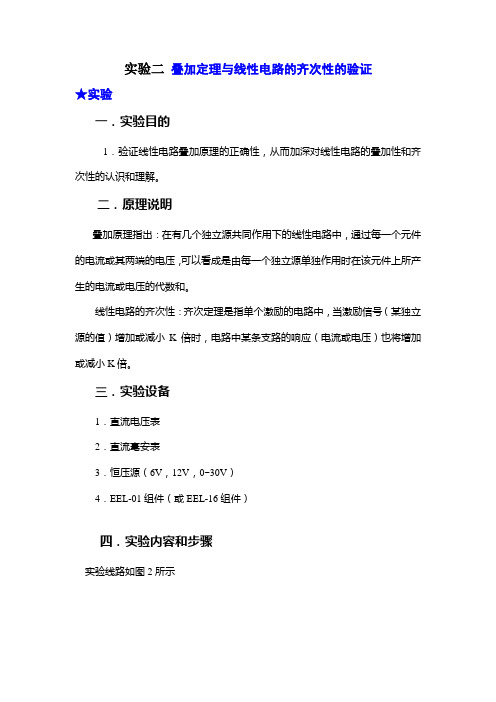

实验二叠加定理与线性电路的齐次性的验证★实验一．实验目的1．验证线性电路叠加原理的正确性，从而加深对线性电路的叠加性和齐次性的认识和理解。

二．原理说明叠加原理指出：在有几个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。

线性电路的齐次性：齐次定理是指单个激励的电路中，当激励信号（某独立源的值）增加或减小K倍时，电路中某条支路的响应（电流或电压）也将增加或减小K倍。

三．实验设备1．直流电压表2．直流毫安表3．恒压源（6V，12V，0~30V）4．EEL-01组件（或EEL-16组件）四．实验内容和步骤实验线路如图2所示图21. E1为+6V、+12V切换电源，取E1=+12V，E2为可调直流稳压电源调至+6V；2. 令E1电源单独作用时（将开关K1投向E1侧，开关K2投向短路侧），用直流电压表和毫安表（接电流插头）测量各支路电流及各电阻元件两端的电压，数据记入表格1。

表1测量项目实验内容E1（V）E2（V）I1(mA)I2(mA)I3(mA)U AB(V)U CD(V)U AD(V)U DE(V)U FA(V)E1单独作用E2单独作用E1E2共同作用2E2单独作用3．令E2电源单独作用时(将开关K1投向E1和E2侧，重复上述的测量和记录)4．令E1和E2共同作用时（开关K1和K2分别向E1和E2侧）重令E2电源单独作用时（将开关K1投向短路侧，开关K2投向E2侧），重复实验步骤2的测量和记录。

5．将E2的数值调至+12V，重复上述3项的测量并记录。

6．将R5换成一只二极管IN4007（即将开关K3投向二极管V D侧），重复1~5的测量过程。

数据记入表2表2五、验注意事项1. 用电流插头测量各支路电流时，应注意仪表的极性及数据表中“+、-”号的记录2. 注意仪表量程的及时更换。

六．预习思考题1. 在进行叠加定理实验时，不作用的电压源、电流源怎样处理？为什么？2. 根据本实验的原理，由给定的电路参数和电流、电压参考方向，分别计算两电源共同作用和单独作用时各支路电流和电压的值，和实验数据进行对照，并加以总结和验证。

叠加原理的实验报告叠加原理的实验报告引言：在物理学中，叠加原理是一项基本原理，它指出在线性系统中，多个波或力的效应可以简单地叠加在一起。

本次实验旨在通过一系列实验验证叠加原理的有效性，并探究其在不同情境下的应用。

实验一：光的干涉实验在这个实验中，我们使用了一台双缝干涉装置。

首先，我们将一束单色光通过一个狭缝，然后通过另一个狭缝，最后观察到干涉条纹的形成。

接下来，我们将两个狭缝分别遮挡住，只保留其中一个狭缝。

我们观察到，当只有一个狭缝开启时，干涉条纹消失，只有一条亮度均匀的光斑。

这表明，当两个光源同时存在时，它们的光波相互叠加形成干涉现象。

实验二：声音的叠加实验在这个实验中，我们使用了两个音响扬声器。

首先，我们单独打开一个扬声器，可以听到清晰的声音。

接下来，我们同时打开两个扬声器，发现声音变得更加响亮。

这是因为两个扬声器发出的声波相互叠加，增强了声音的强度。

我们还进行了位置调整的实验，将两个扬声器分别放置在不同的位置，发现声音的强度会随着位置的改变而发生变化。

这进一步验证了叠加原理在声音传播中的应用。

实验三：力的叠加实验在这个实验中，我们使用了一个力传感器和几个弹簧。

首先，我们单独挂上一个弹簧，测量其受力情况。

接下来，我们挂上第二个弹簧，测量受力情况。

我们发现，当两个弹簧同时挂上时，力传感器所示的受力值等于两个弹簧单独受力值的总和。

这说明在受力系统中，多个力可以简单地叠加在一起，形成一个等效的力。

实验四：电路中电压的叠加实验在这个实验中，我们使用了一个简单的电路，包括一个电源和几个电阻。

首先，我们测量每个电阻上的电压值。

接下来，我们将电阻连接在一起，形成一个并联电路。

我们发现，每个电阻上的电压之和等于电源的电压。

这表明在电路中，电压可以按照叠加原理进行计算，不同电阻上的电压可以简单地相加。

结论：通过以上实验，我们验证了叠加原理在光的干涉、声音传播、力的叠加以及电路中电压叠加等方面的有效性。

叠加原理的应用广泛，不仅在物理学中有重要意义，也在其他领域如电子工程、声学和光学等方面发挥着重要作用。

叠加原理实验报告范文（包含数据处理）实验目的：掌握叠加原理在电路中的应用，熟悉实验仪器的使用方法，学会进行数据处理与分析。

实验仪器：电压源、电流表、电阻、电压表、导线等。

实验原理：叠加原理是电路分析的一种重要方法，根据叠加原理，可以将复杂的电路分解为若干简单电路，通过叠加每个简单电路的结果，得到整个电路的结果。

实验步骤：1. 搭建实验电路，如图所示，将电阻1、电阻2和电阻3串联，与电压源相连接。

2. 在电阻1上接入电流表，记录电流I1的数值。

3. 在电阻2上连接电流表，记录电流I2的数值。

4. 在电阻3上连接电流表，记录电流I3的数值。

5. 使用电压表测量电压源的电压，并记录为V。

6. 根据叠加原理，通过叠加每个电阻的电压和电流，计算各个电阻上的电压和电流的理论数值。

实验数据：电阻1上的电流I1：0.5A电阻2上的电流I2：1.2A电阻3上的电流I3：0.8A电压源的电压V：12V数据处理与分析：1. 根据叠加原理，计算电阻1上的理论电流I1'：I1' = (I2 * R2 + I3 * R3) / R1其中，R1为电阻1的阻值，R2为电阻2的阻值，R3为电阻3的阻值。

这里代入实验数据可得：I1' = (1.2 * 3 + 0.8 * 5) / 2 = 2.6A2. 根据叠加原理，计算电阻2上的理论电流I2'：I2' = (I1 * R1 + I3 * R3) / R2这里代入实验数据可得：I2' = (0.5 * 2 + 0.8 * 5) / 3 = 1.53A3. 根据叠加原理，计算电阻3上的理论电流I3'：I3' = (I1 * R1 + I2 * R2) / R3这里代入实验数据可得：I3' = (0.5 * 2 + 1.2 * 3) / 5 = 0.9A4. 根据叠加原理，计算电阻1上的理论电压V1'：V1' = I1' * R1这里代入实验数据可得：V1' = 2.6 * 2 = 5.2V5. 根据叠加原理，计算电阻2上的理论电压V2'：V2' = I2' * R2这里代入实验数据可得：V2' = 1.53 * 3 = 4.59V6. 根据叠加原理，计算电阻3上的理论电压V3'：V3' = I3' * R3这里代入实验数据可得：V3' = 0.9 * 5 = 4.5V实验结论：通过实验数据处理与分析，我们得到了电阻1、电阻2和电阻3上的理论电流和理论电压的数值。

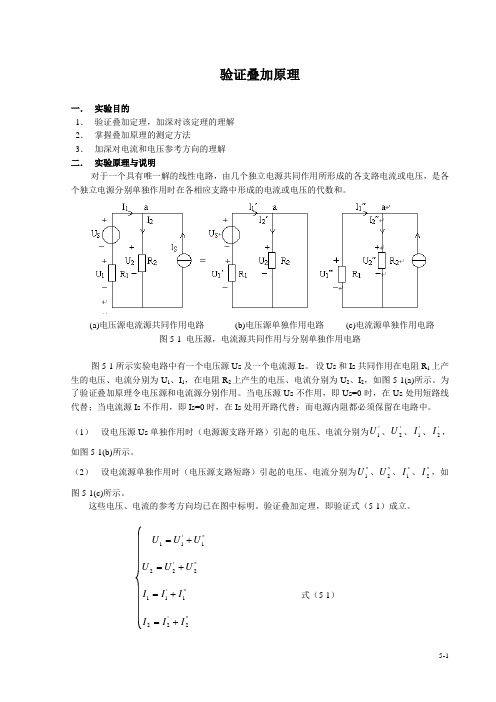

验证叠加原理一． 实验目的1． 验证叠加定理，加深对该定理的理解 2． 掌握叠加原理的测定方法 3． 加深对电流和电压参考方向的理解 二． 实验原理与说明对于一个具有唯一解的线性电路，由几个独立电源共同作用所形成的各支路电流或电压，是各个独立电源分别单独作用时在各相应支路中形成的电流或电压的代数和。

(a)电压源电流源共同作用电路 (b)电压源单独作用电路 (c)电流源单独作用电路图5-1 电压源，电流源共同作用与分别单独作用电路图5-1所示实验电路中有一个电压源Us 及一个电流源Is 。

设Us 和Is 共同作用在电阻R 1上产生的电压、电流分别为U 1、I 1，在电阻R 2上产生的电压、电流分别为U 2、I 2，如图5-1(a)所示。

为了验证叠加原理令电压源和电流源分别作用。

当电压源Us 不作用，即Us=0时，在Us 处用短路线代替；当电流源Is 不作用，即Is=0时，在Is 处用开路代替；而电源内阻都必须保留在电路中。

（1） 设电压源Us 单独作用时（电源源支路开路）引起的电压、电流分别为'1U 、'2U 、'1I 、'2I ，如图5-1(b)所示。

（2） 设电流源单独作用时（电压源支路短路）引起的电压、电流分别为"1U 、"2U 、"1I 、"2I ，如图5-1(c)所示。

这些电压、电流的参考方向均已在图中标明。

验证叠加定理，即验证式（5-1）成立。

"1'11U U U +="2'22U U U +="1'11I I I +=式（5-1）"2'22I I I +=三． 实验设备名称 数量 型号 1． 直流稳压电源 1台 0~30V 可调 2． 固定稳压电源 1台 +15V 3． 万用表 1台4． 电阻 3只 51Ω*1 100Ω*1 330Ω*1 5． 短接桥和连接导线 若干 P8-1和50148 6． 实验用9孔插件方板 1块 297mm ×300mm四． 实验步骤1． 按图5-2接线，取直流稳压电源U S1=10V ，U S2=15V ，电阻R 1=330Ω，R 2=100Ω，R 3=51。

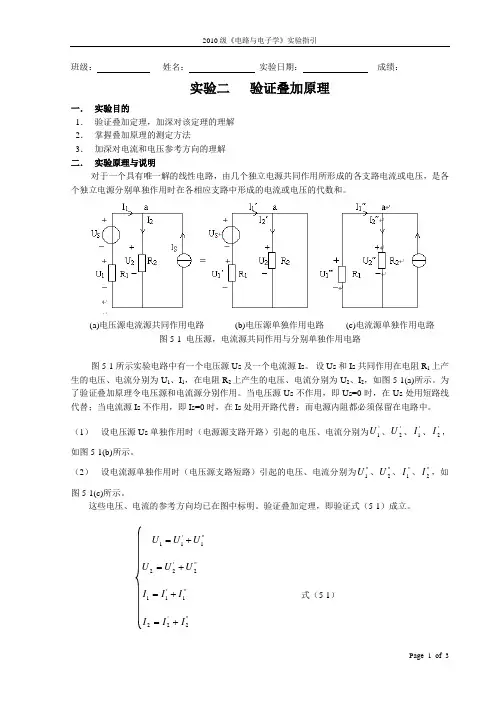

实验二 叠加原理验证一． 实验目的1． 用实验方法验证叠加定理，加深对该定理的理解 2． 加深对电流和电压参考方向的理解二． 实验原理对于一个具有唯一解的线性电路，由几个独立电源共同作用所形成的各支路电流或电压，是各个独立电源分别单独作用时在各相应支路中形成的电流或电压的代数和。

(a)电压源电流源共同作用电路 (b)电压源单独作用电路 (c)电流源单独作用电路图2-1 电压源，电流源共同作用与分别单独作用电路当电压源Us 不作用，即Us=0时，在Us 处用短路线代替；当电流源Is 不作用，即Is=0时，在Is 处用开路代替；而电源内阻都必须保留在电路中。

设电压源Us 单独作用时引起的电压、电流分别为'1U 、'2U 、'1I 、'2I ，如图2-1(b)所示。

设电流源单独作用时（电压源支路短路）引起的电压、电流分别为"1U 、"2U 、"1I 、"2I ，如图2-1(c)所示。

这些电压、电流的参考方向均已在图中标明。

验证叠加定理，即验证式（2-1）成立。

"1'11U U U +="2'22U U U += "1'11I I I +=式（2-1）"2'22I I I +=三． 实验步骤1． 按图2-2接线，取直流稳压电源U S1=10V ，U S2=15V ，电阻R 1=330Ω，R 2=100Ω，R 3=51。

图2-2 验证叠加原理的实验线路2． 当U S1、U S2两电源共同作用时，测量各支路电流和电压值。

选择合适的电流表和电压表量程，及接入电路的极性。

用短接桥（或导线）将“5”和“2”连接起来。

接通电源U S1；用短接桥（或导线）将“6”和“4”连接起来，接通电源U S2，分别测量电流I 1、I 2、I 3和电压U 1、U 2、U 3。

根据图2-2电路中各电流和电压的参考方向，确定被测电流和电压的正负号后，将数据记入表2-1中。

实验二叠加定理的验证一、实验目的1. 学习MULTISIM的使用方法2.验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。

2. 理解线性电路的叠加性和齐次性。

二、实验原理叠加定理描述了线性电路的可加性或叠加性，其内容是：在有多个独立源共同作用下的线性电路中，任一电压或电流都是电路中各个独立电源单独作用时，在该处产生的电压或电流的叠加。

通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。

齐性定理的内容是：在线性电路中，当所有激励（电压源和电流源）都同时增大或缩小K倍（K为实常数）时，响应（电压或电流）也将同时增大或缩小K倍。

这是线性电路的齐性定理。

这里所说的激励指的是独立电源，并且必须全部激励同时增加或缩小K倍，否则将导致错误的结果。

显然，当电路中只有一个激励时，响应必与激励成正比。

使用叠加原理时应注意以下几点：1）叠加原理适用于线性电路，不适用于非线性电路；2）在叠加的各分电路中，不作用的电压源置零，在电压源处用短路代替；不作用的电流源置零，在电流源处用开路代替。

电路中的所有电阻都不予更动，受控源则保留在分电路中；3）叠加时各分电路中的电压和电流的参考方向可以取为与原电路中的相同。

取和时，应注意各分量前的“+”“-”号；4）原电路的功率不等于按各分电路计算所得功率的叠加，这是因为功率是电压和电流的乘积。

三、实验内容1.验证叠加定理（1）将两路稳压源的输出分别调节为6V和12V，接入U1=6V和U2=12V处。

依次令电源单独作用、共同作用，用直流数字电压表和电流表测量各支路电流及各电阻元件两端的电压，数据记入表1。

在表1中电流的单位为毫安(mA)，电压的单位为伏特(V)。

图1 叠加原理电路原理图电路仿真参考图如图2：图2 Multisim叠加原理仿真电路.将R5（330Ω）换成二极管1N4007（即将开关K3投向二极管IN4007侧），重复1～4的测量过程，数据记入表4-2。

实验二叠加原理的验证实验目的：1. 了解信号的叠加原理；2. 通过实验验证信号的叠加原理。

实验器材：1. 示波器；2. 任意波形发生器；3. 信号发生器；4. 各种不同频率的信号产生源。

实验原理：叠加原理是指有多个信号同时出现时，它们在某一点处的总和等于这些信号分别在该点处的幅值之和。

这个原理是用来分析线性系统中的复杂信号的重要工具。

在实际问题中，几个不同频率的正弦波和/或余弦波可以使用叠加原理简化复杂信号的分析。

实验内容：根据实验目的，通过示波器检测不同频率的正弦波的叠加情况，从而验证信号的叠加原理。

步骤：1. 将示波器与任意波形发生器连接，并令任意波形发生器输出一个正弦波的信号。

在这一步中，我们将这个信号视为“信号1”。

3. 调节示波器，观察两个信号在屏幕上的表现。

5. 重复步骤2-4，观察三个或更多信号的叠加情况。

实验结果：在实验中，我们观察到了不同频率的信号的叠加情况，并发现所有信号都可以在示波器上看到。

当信号相互叠加时，观察到了信号幅值的变化。

通过实验结果，我们可以发现信号的叠加原理得到了验证。

通过实验验证了信号的叠加原理，即叠加原理可以用于分析不同频率信号的合成。

信号的叠加不会影响每个信号分别在某一点处的幅值，但会影响所有信号在该点处的总和。

此外，通过实验结果，我们可以看出，不同频率信号的叠加可以产生新的频率，这也是在信号处理中要注意的一个重点。

实验思考：在实验过程中，我们需要注意控制信号幅值相对大小，从而得到更明显的叠加效果。

此外，我们还可以使用各种不同频率的信号产生源，进一步验证信号的叠加原理，同时进一步了解信号处理的相关知识。

叠加原理验证实验报告叠加原理验证实验报告引言：在物理学中，叠加原理是一项重要的基本原理，它指出在线性系统中，多个波或信号的叠加等效于单独处理每个波或信号的结果的叠加。

为了验证叠加原理的有效性，我们进行了一系列实验。

实验目的：本实验旨在通过实际操作验证叠加原理，并观察叠加原理在不同物理现象中的应用。

通过实验，我们希望加深对叠加原理的理解，并提供实验数据来支持这一原理的有效性。

实验装置：1. 信号发生器：用于产生不同频率和振幅的信号。

2. 示波器：用于观察和测量信号的波形和振幅。

3. 电阻器：用于调节电路中的电阻。

4. 电容器和电感器：用于构建RC和RL电路。

实验步骤：1. 实验一：叠加原理在电路中的应用a. 搭建一个简单的串联电路，包括一个信号发生器、一个电阻器和一个电容器。

b. 将信号发生器的频率设置为f1，并记录电容器上的电压。

c. 将信号发生器的频率设置为f2，并记录电容器上的电压。

d. 将信号发生器的频率设置为f1+f2，并记录电容器上的电压。

e. 比较f1、f2和f1+f2时的电容器电压，观察是否符合叠加原理。

2. 实验二：叠加原理在波动现象中的应用a. 使用示波器观察单个波的波形和振幅。

b. 产生两个不同频率的波，并记录每个波的振幅。

c. 将这两个波进行叠加，并记录叠加波的振幅。

d. 比较单个波和叠加波的振幅，验证叠加原理在波动现象中的应用。

实验结果与分析：1. 实验一的结果表明，当两个信号频率分别为f1和f2时，它们在电容器上的电压分别为V1和V2。

当这两个信号叠加时，电容器上的电压为V1+V2。

实验结果与叠加原理的预期结果一致，验证了叠加原理在电路中的应用。

2. 实验二的结果表明，当两个波进行叠加时，叠加波的振幅等于两个单独波的振幅之和。

这进一步验证了叠加原理在波动现象中的应用。

结论：通过以上实验，我们验证了叠加原理在电路和波动现象中的应用。

实验结果表明，叠加原理在线性系统中是成立的，多个波或信号的叠加等效于单独处理每个波或信号的结果的叠加。

叠加原理的验证实验报告实验名称：叠加原理的验证实验实验目的：1. 验证叠加原理在电路中的应用；2. 掌握使用叠加原理求解线性电路的方法。

实验器材：1. 直流电源；2. 多功能电路实验箱；3. 直流电压表；4. 直流电流表；5. 电阻。

实验原理：叠加原理是指线性电路中，各个电源独立作用时，电路的各个电压和电流等被激励的元件中的效应可以分别分解，再按照矢量相加法则求和。

实验步骤：1. 搭建由两个电源供电并连接在一起的电路，电路包括一个电源E1，一个电源E2和一个电阻R；2. 将直流电压表连接到电阻R两端，测量电压Volt1；3. 将电源E1断开，仅保留电源E2供电，再次测量电压Volt2；4. 将两个电源都连接供电，测量两电源叠加时的电压Volt_sum；5. 分别记录实验数据。

实验数据收集：1. 电源E1的电压值：Volt_E1 = 5V；2. 电源E2的电压值：Volt_E2 = 8V；3. 电阻R上的电压Volt1 = 2V；4. 仅电源E2作用时，电阻R上的电压Volt2 = 7V；5. 两个电源叠加时，电阻R上的电压Volt_sum = 9V。

实验结果分析：根据实验数据，可以得出以下结论：1. 当仅有电源E1作用时，电阻R上的电压为Volt1 = 2V；2. 当仅有电源E2作用时，电阻R上的电压为Volt2 = 7V；3. 两个电源同时作用时，电阻R上的电压为Volt_sum = 9V。

根据叠加原理的定义，电阻R上的电压应为Volt_sum = Volt1 + Volt2，而实际实验结果和理论预期结果相符，验证了叠加原理在电路中的应用。

实验结论：通过此次实验，成功验证了叠加原理在电路中的应用。

在线性电路中，可以将各个电源独立作用时的电压和电流等效应分别计算，再按照矢量相加法则求和，得到两个电源叠加时的电压和电流等效应。

叠加原理为求解线性电路提供了一种有效的方法。
