9-1 测试工程:不失真输出功率(THD=10%)
一. 测试意义:测扩大器输出达10%时输出功率
二.测试仪器接线图:
三.测试方法:
1.待测机器(放大器)调至于标准动作状态
2.信号产生器输出频率为1KHZ,(超低音为100MHZ)输出电压为最大,左右声道同时输入信号.
3.调整衰减器,使机器(嗾大器)输出达失真10%(即失真仪上的失真指标读数为10%,并失真仪上产频率文件为
1KHZ,调TUNING FREQ 微调,使HIGH、LOW两指未灯都不亮)，记录电子电压表〔2〕上，电压依P=E2/R 公式换算出功率，单位为W〔瓦特〕
核准: 审核: 制定:王红英
核准: 审核: 制定:王红英
核准: 审核: 制定:王红英。

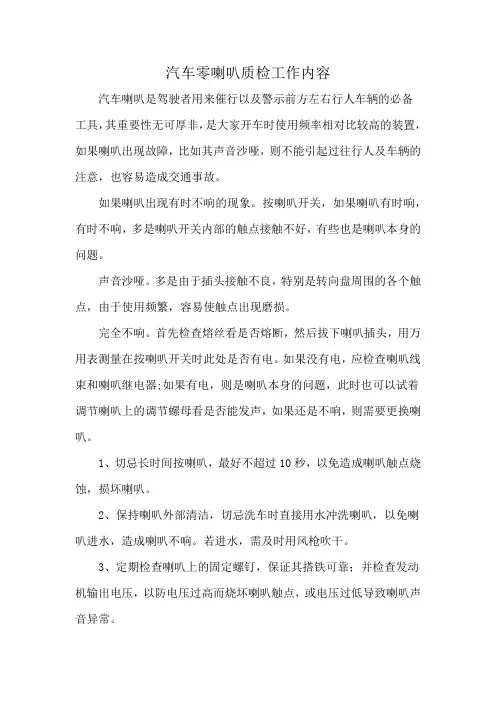

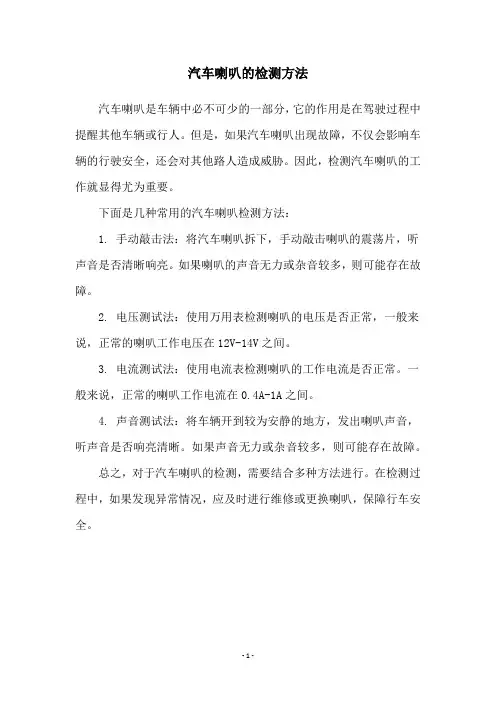

汽车零喇叭质检工作内容
汽车喇叭是驾驶者用来催行以及警示前方左右行人车辆的必备
工具，其重要性无可厚非，是大家开车时使用频率相对比较高的装置，如果喇叭出现故障，比如其声音沙哑，则不能引起过往行人及车辆的注意，也容易造成交通事故。
如果喇叭出现有时不响的现象。
按喇叭开关，如果喇叭有时响，有时不响，多是喇叭开关内部的触点接触不好，有些也是喇叭本身的问题。
声音沙哑。
多是由于插头接触不良，特别是转向盘周围的各个触点，由于使用频繁，容易使触点出现磨损。
完全不响。
首先检查熔丝看是否熔断，然后拔下喇叭插头，用万用表测量在按喇叭开关时此处是否有电。
如果没有电，应检查喇叭线束和喇叭继电器;如果有电，则是喇叭本身的问题，此时也可以试着调节喇叭上的调节螺母看是否能发声，如果还是不响，则需要更换喇叭。
1、切忌长时间按喇叭，最好不超过10秒，以免造成喇叭触点烧蚀，损坏喇叭。
2、保持喇叭外部清洁，切忌洗车时直接用水冲洗喇叭，以免喇叭进水，造成喇叭不响。
若进水，需及时用风枪吹干。
3、定期检查喇叭上的固定螺钉，保证其搭铁可靠；并检查发动机输出电压，以防电压过高而烧坏喇叭触点，或电压过低导致喇叭声音异常。
4、不要随意改装喇叭，若一定要改装，请咨询专业人士，以防各装错金属垫和绝缘垫的位置，导致喇叭出故障。

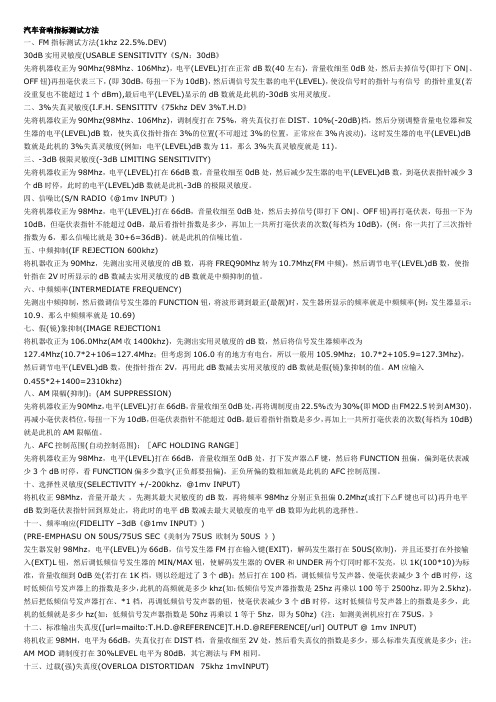

汽车音响指标测试方法一、FM指标测试方法(1khz 22.5%.DEV)30dB实用灵敏度(USABLE SENSITIVITY《S/N：30dB》先将机器收正为90Mhz(98Mhz、106Mhz)，电平(LEVEL)打在正常dB数(40左右)，音量收细至0dB处，然后去掉信号(即打下ON|、OFF钮)再扭毫伏表三下，(即30dB，每扭一下为10dB)，然后调信号发生器的电平(LEVEL)，使没信号时的指针与有信号的指针重复(若没重复也不能超过1个dBm),最后电平(LEVEL)显示的dB数就是此机的-30dB实用灵敏度。
二、3%失真灵敏度(I.F.H. SENSITITV《75khz DEV 3%T.H.D》先将机器收正为90Mhz(98Mhz、106Mhz)，调制度打在75%，将失真仪打在DIST、10%(-20dB)档，然后分别调整音量电位器和发生器的电平(LEVEL)dB数，使失真仪指针指在3%的位置(不可超过3%的位置，正常应在3%内波动)，这时发生器的电平(LEVEL)dB 数就是此机的3%失真灵敏度(例如：电平(LEVEL)dB数为11，那么3%失真灵敏度就是11)。
三、-3dB极限灵敏度(-3dB LIMITING SENSITIVITY)先将机器收正为98Mhz，电平(LEVEL)打在66dB数，音量收细至0dB处，然后减少发生器的电平(LEVEL)dB数，到毫伏表指针减少3个dB时停，此时的电平(LEVEL)dB数就是此机-3dB的极限灵敏度。
四、信噪比(S/N RADIO《@1mv INPUT》)先将机器收正为98Mhz，电平(LEVEL)打在66dB，音量收细至0dB处，然后去掉信号(即打下ON|、OFF钮)再打毫伏表，每扭一下为10dB，但毫伏表指针不能超过0dB，最后看指针指数是多少，再加上一共所打毫伏表的次数(每档为10dB)，(例：你一共打了三次指针指数为6，那么信噪比就是30+6=36dB)。
汽车音响测试方法1.频率响应测试：频率响应是指汽车音响系统在不同频率下的输出水平。
测试时，从低至高播放一系列频率的声音，并使用音频分析仪或频谱仪来测量每个频率的响应水平。
理想情况下，汽车音响系统应在整个频率范围内都能提供平坦的响应。
2.失真测试：失真是指在音乐播放过程中产生的任何不希望出现的声音。
测试时，播放不同类型的音乐并仔细听音质。
常见的失真包括谐波失真、交叉失真和相位失真。
理想情况下，汽车音响系统应提供清晰、无失真的音质。
3.功率测试：汽车音响系统的功率决定了其音量和音质的表现。
测试时，使用功率计或瞬时功率计来测量音响系统的输出功率。
理想情况下，汽车音响系统应能够提供足够的功率以满足驾驶者和乘客的需求，而不会产生明显的失真或变形。
4.信噪比测试：信噪比是指音响系统输出的有效信号与背景噪音之间的比例。
测试时，关闭发动机和其他外部噪音源，播放静音或低音量的频率，并使用分贝计来测量输出信号和背景噪音的比例。
理想情况下，汽车音响系统应提供高信噪比，以确保驾驶者和乘客能够清晰听到音乐和语音。
5.平衡测试：汽车音响系统的平衡性反映了前后、左右音响单元的音量均衡性。
测试时，播放左右声道分开的音乐，并调节音量和平衡控制来获得合适的平衡效果。
理想情况下，汽车音响系统应能够提供适当的平衡效果，让乘客能够感受到均衡和立体的音质。
6.声场定位测试：声场定位是指汽车音响系统在播放音乐时产生的声音方位和深度感。
测试时，播放具有立体感的音乐，并仔细观察声音的位置和延迟。
理想情况下，汽车音响系统应能够提供准确的声场定位效果，让乘客有身临其境的音乐体验。
除了上述测试方法，还可以进行其他一些补充测试，例如回声测试、均衡器测试、扬声器频率响应测试等。
此外，需要注意的是，在测试中还应考虑到车内的声学环境、音乐的类型和源文件的质量等因素，以获得更准确和全面的测试结果。
总之，汽车音响测试是评估汽车音响系统质量和性能的关键步骤。
通过采用多种测试方法，可以确保音响系统提供卓越的音质和良好的用户体验。
车载音响导航产品参数及测量方法一、音响参数：1.功率：表示音响系统的输出功率，一般以瓦特（W）为单位，包括音响系统的总功率和每个扬声器的功率。
通常，总功率越高，音响效果越好。
2.频率响应：表示音响系统能够输出的声音频率范围，通常以赫兹（Hz）为单位。
更广泛的频率响应范围意味着更好的音频表现。
3.谐波失真：表示音响系统输出时产生的非原始信号的失真程度。
常用的度量单位为百分比。
较低的谐波失真代表更清晰的音质。
4.信噪比：用于衡量音响系统输出的信号与环境噪音之间的比值，常用分贝（dB）来表示。
较高的信噪比代表更高的音质和清晰度。
5.声音均衡器：用于调整音响系统输出的不同频率的音量，以满足个人偏好和不同音频环境需求。
二、导航参数：1.GPS接收灵敏度：表示导航设备接收卫星信号的能力。
一般以分贝（dB）为单位，数值越高表示接收能力越强。
2.导航地图更新频率：表示导航设备地图数据库的更新频率，较高的更新频率意味着更准确的导航信息。
3.导航精度：表示导航设备在实际使用中的精度和准确度，一般以米（m）为单位。
较高的导航精度代表更准确的导航结果。
测量方法：1.功率测量：使用功率分析仪或多用途测试仪来测量输出功率。
将音响系统连接到测试仪并播放标准测试音，通过测试仪的显示来获取输出功率数值。
2.频率响应测量：使用音频信号发生器产生一系列不同频率的音频信号，将音响系统连接到示波器或频谱分析仪上，记录不同频率下系统的响应幅度。
3.谐波失真测量：使用失真分析仪或频谱分析仪产生一系列正弦波信号，将音响系统连接到仪器上并播放信号，通过仪器的显示来评估失真程度。
4.信噪比测量：使用信噪比测量仪或频谱分析仪产生一个标准音频信号，将音响系统连接到仪器上并播放信号，通过仪器的显示来计算信噪比。
5.GPS接收灵敏度测量：将车载导航设备安装在车辆上并接通电源，将设备连接到GPS接收器，并使用卫星信号仿真器产生不同强度的信号，通过设备的显示来评估接收灵敏度。
汽车音响指标测试方法汽车音响是车辆中非常重要的组成部分，对于驾驶者和乘客来说，音乐的品质和声音效果会直接影响驾驶乐趣和旅途舒适度。
因此，在购买汽车音响时，我们需要测试一些指标以评估其音质和效果。
下面将介绍几种常见的汽车音响指标测试方法。
1.频率响应测试：频率响应是指汽车音响在各个频率范围内的声音输出能力。
测试方法可以通过使用频率发生器和音频分析仪来进行。
首先，通过频率发生器产生不同频率的测试信号，然后将测试信号输入到汽车音响中，通过音频分析仪来测量输出的声音强度。
通过测试不同频率下的声音输出能力，可以评估汽车音响的频率响应范围和均衡性。
2.失真测试：失真是指汽车音响在音频放大过程中所引入的额外音频成分。
测试方法可以通过使用失真分析仪来进行。
首先，通过播放一个标准音频信号，将其输入到汽车音响中，然后使用失真分析仪来测量输出音频信号的失真程度。
常见的失真包括谐波失真和交调失真。
通过测试失真水平，可以评估汽车音响的音质优劣。
3.功率输出测试：功率输出是指汽车音响的输出功率大小。
测试方法可以通过使用功率测试仪来进行。
首先，将功率测试仪连接到汽车音响的输出端，然后通过播放不同音频信号，测量输出音频信号的功率水平。
通过测试功率输出水平，可以评估汽车音响的音量大小和推动力。
4.信噪比测试：信噪比是指汽车音响在音频放大过程中的信号和背景噪声的比例。
测试方法可以通过使用信噪比测试仪来进行。
首先，将信噪比测试仪连接到汽车音响的输出端，然后通过播放一个静音的音频信号，测量背景噪声水平，再通过播放一个标准音频信号，测量信号强度。
通过测试信噪比，可以评估汽车音响的音质和抗干扰能力。
5.声场定位测试：声场定位是指汽车音响在播放音频时，声音在车内的定位效果。
测试方法可以通过使用声场定位测试软件和麦克风来进行。
首先，将麦克风放置在汽车车内不同位置，然后播放音频信号，在麦克风上接收反射信号，通过声场定位测试软件对反射信号进行分析，测量声音的定位效果。
汽车⾳响测试标准汽车⾳响测试标准（FM部分）1，覆盖频率测试被测机处于待测状态，波段调制FM状态，把台钮旋转⾄最低端，数字信号发⽣器频率设置在87.5MHZ，频偏22.5KHZ。
调制频率1KHZ，输⼊电平暂设20DB，把信号发⽣器天线插⼊被测机天线插孔，被测机⾳量开最⼤，调均衡器打到适当位置，旋转发⽣器频率微调⾄被测机输出最⼤，此时发⽣器的频率为被测机低端频率。
把台钮旋转⾄最⾼端，数字信号发⽣器频率设置在108.5MHZ，频偏调制不变，输⼊电平20DB，旋转发⽣器频率微调⾄被测机输出最⼤，此时发⽣器的频率为被测机⾼端频率，此时低端与⾼端为被测机FM覆盖频率。
2，最⼤灵敏度（10 10）被测机处于待测状态，数字信号发器频率设置与90MHZ，频偏22.5KHZ，调制频率1KHZ，输⼊电平暂设20DB，旋转台钮⾄90MHZ，输出标准参考电压2V，输出⾼于2V时，降低信号发⽣器发⽣器输⼊电平⾄输出为2V⽌，此时信号发⽣器的输⼊电平即为被测机低端最⼤灵敏度。
98MHZ，106MHZ测试⽅法⼀样。
让VOL升到最⼤，再降低发⽣器的电平DB，让毫伏表为2V，此时所显⽰的电平DB为最⼤灵敏度。
3，实⽤灵敏度（30DB S/N）被测机处于待测状态，数字信号发器频率设置与90MHZ，频偏22.5KHZ，调制频率1KHZ，输⼊电平暂设20DB，旋转台钮⾄90MHZ，调节⾳量电位器⾄输出电压制2V，然后关去发⽣器调制，调毫伏表DB档调⼩30DB（三个档位），看此时毫伏表指⽰是否为2v，如⼤于2V，侧应加⼤输⼊电平，再调回调制输⼊及调回毫伏表DB档，看毫伏表指⽰是否为2v，⼤于2v，再调⾳量电压器⾄2v为⽌，然后再去调制及毫伏表DB档30DB，输出是否回到原2V处，如低于2v，侧降低输出电平DB数到2V，如此调校多次⾄调准为⽌，调准后数字信号发⽣器输⼊电平即为被测机的低端实⽤灵敏度，98MHZ，106Mhz测发⼀样。
4，信噪⽐被测机处于待测状态，先测试好最⼤灵敏度，然后把输⼊电平增到60DB，调⾳量电位器⾄输出2v，去信号发⽣器调制，调节毫伏表DB档，此时档位DB加表针所读DB数即为被测机的信噪⽐。
汽车音响产品电性能指标及测量方法汽车音响是指装在汽车中，用于播放音乐或其他声音的设备。
其电性能指标是指衡量汽车音响性能的一系列参数，包括频率响应、失真、信噪比、输出功率等等。
下面将详细介绍汽车音响产品的电性能指标及测量方法。
1.频率响应：频率响应是衡量音响系统对不同频率声音的响应能力，通常以Hz为单位表示。
频率响应曲线显示音响系统对不同频率声音的放大或衰减程度。
在测量频率响应时，使用专业的频谱仪来播放一系列的频率信号，并测量其放大或衰减的程度。
2.失真：失真是指音响系统在放大声音时，输出的声音与输入声音在幅度、相位、谐波含量等方面出现非线性畸变。
常见的失真类型有谐波失真、交调失真等。
测量失真时，可以通过连接音频信号发生器和示波器，将音频信号输入音响系统，然后通过示波器观察输出信号的变形程度。
3.信噪比：信噪比是指音响系统输出信号与噪声信号之间的比值，通常以分贝为单位表示。
信噪比越高，意味着音响系统输出的声音相对于背景噪声更清晰。
测量信噪比时，可以通过连接音频信号发生器和示波器，观察输出信号和噪声信号的幅度比值，并将结果转换为分贝。
4.输出功率：输出功率是指音响系统能够输出的最大功率，通常以瓦特为单位表示。
在测量输出功率时，通常使用电阻负载，通过输入不同频率和幅度的信号，测量输出信号的幅度，并通过功率计计算出输出功率。
除了以上几个主要的电性能指标外，还有一些次要的指标也值得注意，如困扰音指数、扭曲等。
困扰音指数是指汽车内部环境噪声对音响系统输出声音清晰度的影响。
扭曲是指音响系统输出声音时声音形状变形的程度，通常使用全音柱测试法进行测量。
总之，汽车音响产品的电性能指标及测量方法是评估其性能的重要依据。
通过合理的测量方法，可以准确地评估汽车音响产品的声音质量。
汽车音响制造商可以根据这些指标来改进产品设计，以提供更好的音响体验。
