八年级物理上册生活中的透镜知识点精讲与练习含解析新人教版

生活中的透镜知识点一：生活中的透镜1.照相机；2.投影仪；3.放大镜。

【例题1】如图所示,投影仪的镜头相当于一个焦距为10 cm的凸透镜,当物体到镜头的距离在_______时,在屏幕上就可以看到倒立、放大的像;投影仪上有一块平面镜,它的作用是_______,使像能够投射到屏幕上。

【答案】10～20cm，改变光路。

【解析】本题考查投影仪成像原理。

投影仪、幻灯机都是利用物距处于1倍焦距和2倍焦距之间时成放大、倒立实像的原理制成的,同时考查了平面镜对光的反射作用。

投影仪的镜头相当于一个焦距为10 cm的凸透镜,则由凸透镜成像规律可知,当物体到镜头的距离在10～20 cm时,在屏幕上就可以看到倒立、放大的像;投影仪成像时,因为光沿直线传播,会竖直向上射出,投不到幕布上;加上平面镜,改变了光的传播方向,从而使像能成在幕布上。

知识点二：照相机、投影仪、放大镜成像的性质1.照相机：（1）镜头是凸透镜；（2）物体到透镜的距离（物距）大于透镜二倍焦距，成的是倒立、缩小的实像。

2.投影仪：（1）投影仪的镜头是凸透镜；（2）投影仪的平面镜的作用是改变光的传播方向；（3）物体到透镜的距离（物距）小于二倍焦距，大于一倍焦距，成的是倒立、放大的实像；注意：照相机、投影仪要使像变大，应该让透镜靠近物体，远离交卷、屏幕。

3.放大镜：放大镜是凸透镜，放大镜到物体的距离（物距）小于一倍焦距，成的是放大、正立的虚像；注：要让物体更大，应该让放大镜靠近物体。

【例题2】小明同学在第二届农博会上用数码相机（可调焦距）拍摄下了同一盒新品种彩色花菜的两张照片。

如图所示，结合图片分析，下面说法不正确的是（）A．照相机的镜头与老花镜属于一类透镜B．凸透镜能成缩小的实像是照相机的工作原理C．在物距相同的情况下，拍摄乙照片时，镜头焦距需调得小一些D．在物距相同的情况下，拍摄乙照片时，镜头焦距需调得大一些【答案】C【解答】A.照相机的镜头是凸透镜，老花镜也是凸透镜，属于同一类透镜，故A正确。

透镜知识点一:凸透镜和凹透镜：（1）中间厚、边缘薄的透镜叫凸透镜，如:远视镜片、放大镜;（2）中间薄、边缘厚的透镜叫凹透镜，如：近视镜片,门上的猫眼。

【例题1】下图中A、B、C、D四种光学器件中,属于凸透镜的是（）【答案】B【解析】中间厚、边缘薄的透镜叫凸透镜,如：远视镜片、放大镜。

知识点二：透镜对光的作用凸透镜对光有会聚作用，凹透镜对光有发散作用。

【例题2】据央视新闻报道，我国台湾省台中市一辆小客车，因车主将矿泉水随手放在仪表盘上的防滑垫上，导致防滑垫起火（如图所示)。

这瓶矿泉水所起的作用相当于（）A．平面镜B．三棱镜C．凸透镜D．凹透镜【答案】C【解析】装有饮料的饮料瓶相当于一个凸透镜,凸透镜对光线具有会聚作用，容易引发火灾。

装有水的矿泉水瓶相当于一个凸透镜，中间厚边缘薄，由于凸透镜对光线的会聚作用,射入车内的光线经矿泉水瓶折射后集中于它的焦点上，时间一长正好使放置于此处的物品起火.知识点三：焦点和焦距（1）主光轴：过透镜两个球面球心的直线;（2）光心:主光轴上特殊的点,通过这个点光的传播方向不变,通常位于透镜的几何中心;用“O”表示。

（3）焦点：平行于凸透镜主光轴的光线经凸透镜后会聚于主光轴上一点，这点叫焦点；（4）焦距:焦点到透镜中心的距离。

焦距用“f”表示。

注意:凸透镜和凹透镜都各有两个焦点，凸透镜的焦点是实焦点，凹透镜的焦点是虚焦点。

【例题3】有一点光源S，它在平面镜中的像与凸透镜的焦点F 重合，S发出的一条光线经平面镜反射后，反射光线为a,如图所示。

请在图中画出:（1)凸透镜的焦点F；（2）点光源S的位置；（3）光线a经过凸透镜后的折射光线。

【答案】如图所示:【解析】（1）因为反射光线好像是从虚像上发出的，已知点光源S在平面镜中的像与凸透镜的焦点F重合，所以反向延长光线a，与主光轴的交点为凸透镜的焦点F；(2）画出像S′（F）的对称点，可得点光源的位置S；（3)光线a过凸透镜的焦点，经凸透镜后折射光线平行于主光轴。

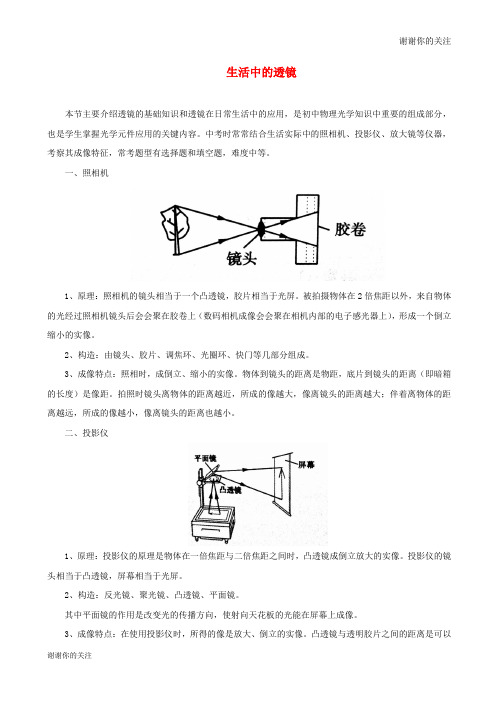

生活中的透镜本节主要介绍透镜的基础知识和透镜在日常生活中的应用，是初中物理光学知识中重要的组成部分，也是学生掌握光学元件应用的关键内容。

中考时常常结合生活实际中的照相机、投影仪、放大镜等仪器，考察其成像特征，常考题型有选择题和填空题，难度中等。

一、照相机1、原理：照相机的镜头相当于一个凸透镜，胶片相当于光屏。

被拍摄物体在2倍焦距以外，来自物体的光经过照相机镜头后会会聚在胶卷上（数码相机成像会会聚在相机内部的电子感光器上），形成一个倒立缩小的实像。

2、构造：由镜头、胶片、调焦环、光圈环、快门等几部分组成。

3、成像特点：照相时，成倒立、缩小的实像。

物体到镜头的距离是物距，底片到镜头的距离（即暗箱的长度）是像距。

拍照时镜头离物体的距离越近，所成的像越大，像离镜头的距离越大；伴着离物体的距离越远，所成的像越小，像离镜头的距离也越小。

二、投影仪1、原理：投影仪的原理是物体在一倍焦距与二倍焦距之间时，凸透镜成倒立放大的实像。

投影仪的镜头相当于凸透镜，屏幕相当于光屏。

2、构造：反光镜、聚光镜、凸透镜、平面镜。

其中平面镜的作用是改变光的传播方向，使射向天花板的光能在屏幕上成像。

3、成像特点：在使用投影仪时，所得的像是放大、倒立的实像。

凸透镜与透明胶片之间的距离是可以调节的，要想让屏幕上的像大一些，向下调凸透镜，减小透镜到物体间的距离，增大投影仪与屏幕间的距离；要想让屏幕上的像小一些，向上调凸透镜，增大凸透镜与物体间的距离，减小投影仪与屏幕的距离。

三、放大镜放大镜是日常生活中最常用的光学仪器之一，人们用它来观察较小的、肉眼不易辨清的物体。

用擦镜纸垫着摸镜面，它中央厚、边缘薄，是凸透镜。

原理：物体放在凸透镜的1倍焦距以内时(物距小于1倍焦距)，成正立、放大的虚像，像与物体在凸透镜的同侧。

使用：将放大镜放在物体的上方，适当调整距离，就可以看到正立、放大的虚像，观察到物体的细微之处。

当物体越靠近焦点时，成像越远，像越大。

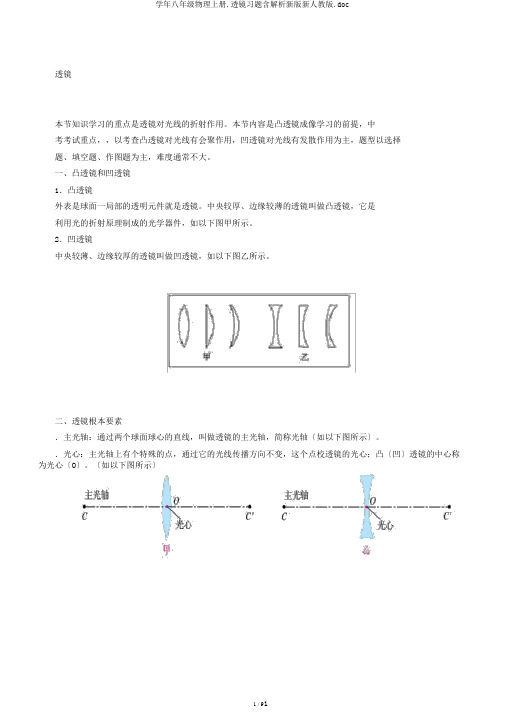

透镜本节知识学习的重点是透镜对光线的折射作用。

本节内容是凸透镜成像学习的前提，中考考试重点，，以考查凸透镜对光线有会聚作用，凹透镜对光线有发散作用为主，题型以选择题、填空题、作图题为主，难度通常不大。

一、凸透镜和凹透镜1．凸透镜外表是球面一局部的透明元件就是透镜。

中央较厚、边缘较薄的透镜叫做凸透镜，它是利用光的折射原理制成的光学器件，如以下图甲所示。

2．凹透镜中央较薄、边缘较厚的透镜叫做凹透镜，如以下图乙所示。

二、透镜根本要素．主光轴：通过两个球面球心的直线，叫做透镜的主光轴，简称光轴〔如以下图所示〕。

．光心：主光轴上有个特殊的点，通过它的光线传播方向不变，这个点校透镜的光心；凸〔凹〕透镜的中心称为光心〔O〕。

〔如以下图所示〕3．焦点：平行于主光轴的光经凸透镜折射后会聚的点称为凸透镜的焦点〔F〕。

平行于主光轴的光经凹透镜折射后向外发散，反向延长线的交点称为凹透镜的焦点〔F〕，也叫虚焦点。

透镜的两侧各有一个焦点。

4．焦距：焦点到透镜光〔中〕心的距离称为焦距〔f〕。

透镜两侧焦距一般相等。

三、透镜对光线的作用．凸透镜的会聚作用一束平行于凸透镜主光轴的光线，经凸透镜后会聚于焦点，可见凸透镜对光线有会聚作用，故凸透镜又叫会聚透镜。

由于光路的可逆，假设把光源放在焦点上，光源射向凸透镜的光，经凸透镜后将变为平行于主光轴的光，因此凸透镜可以产生平行光。

．凹透镜的发散作用一束平行于凹透镜主光轴的光线，经凹透镜后发散射出，这些发散光线的反向延长交于凹透镜另一侧的焦点，可见凹透镜对光线有发散作用，故凹透镜又叫发散透镜。

由于光路的可逆性，从凹透镜的一侧射向另一侧焦点的光经凹透镜折射后平行于主光轴射出。

3．会聚与发散的理解凸透镜对光有会聚作用是指出射光线相对于入射光线更加“〞靠近主光轴，使光束变窄，而不是一定会聚于一点，如图甲所示；经过透镜后的折射光线会聚于一点，也不一定是凸透镜，如图乙所示，这是一个凹透镜。

发散是指经过凹透镜折射后光线更加“远离〞主光轴，使光束变宽，变发散。

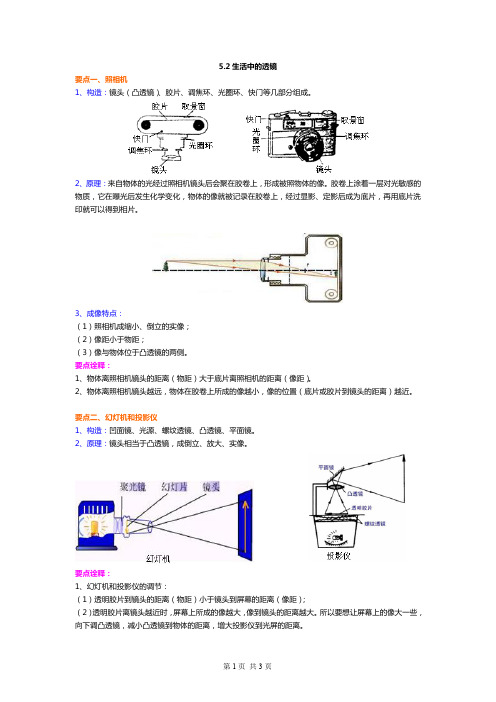

5.2生活中的透镜要点一、照相机1、构造：镜头（凸透镜）、胶片、调焦环、光圈环、快门等几部分组成。

2、原理：来自物体的光经过照相机镜头后会聚在胶卷上，形成被照物体的像。

胶卷上涂着一层对光敏感的物质，它在曝光后发生化学变化，物体的像就被记录在胶卷上，经过显影、定影后成为底片，再用底片洗印就可以得到相片。

3、成像特点：（1）照相机成缩小、倒立的实像；（2）像距小于物距；（3）像与物体位于凸透镜的两侧。

要点诠释：1、物体离照相机镜头的距离（物距）大于底片离照相机的距离（像距）。

2、物体离照相机镜头越远，物体在胶卷上所成的像越小，像的位置（底片或胶片到镜头的距离）越近。

要点二、幻灯机和投影仪1、构造：凹面镜、光源、螺纹透镜、凸透镜、平面镜。

2、原理：镜头相当于凸透镜，成倒立、放大、实像。

要点诠释：1、幻灯机和投影仪的调节：（1）透明胶片到镜头的距离（物距）小于镜头到屏幕的距离（像距）；（2）透明胶片离镜头越近时，屏幕上所成的像越大，像到镜头的距离越大。

所以要想让屏幕上的像大一些，向下调凸透镜，减小凸透镜到物体的距离，增大投影仪到光屏的距离。

（3）幻灯机（投影仪）成的像上下颠倒，左右相反。

如下图：1、成像原理：放大镜（凸透镜）成正立、放大的虚像。

2、成像规律：（1）像与物体位于凸透镜的同侧；（2）放大镜离被观察的物体越近，所成的像越小；放大镜离物体越远，所成的像越大；（3）如果放大镜与物体的距离大到一定程度，所成的放大的虚像便消失了。

要点四、实像和虚像1、实像：照相机和投影仪所成的像，是光通过凸透镜射出后会聚形成的，如果把感光胶片放在适度的位置，能记录下所成的像。

这种像叫做实像。

2、虚像：没有实际光线会聚，只是人眼逆着出射光的方向看去，感到光是从虚像处发出。

3、物距：物体和透镜之间的距离叫物距。

4、像距：像和透镜之间的距离叫像距。

要点诠释：1、实像是实际光线会聚而成的，可以用光屏承接。

2、没有实际光线会聚，出射光线的反向延长线相交所成的像是虚像，虚像无法用光屏承接。

人教版八年级物理上册第5章《透镜及其应用》第1节透镜讲义（知识点总结+例题讲解）序号知识点难易程度例题数变式题数合计一透镜及其分类★ 6 616二透镜的光路图★ 2 2一、透镜及其分类：1.概念：透镜的厚度远小于球面的半径，这种透镜即为薄透镜；2.透镜分类：（1）凸透镜：中间厚，两边薄；对光线有会聚作用；（2）凹透镜；中间薄，两边厚；对光线有发散作用；3.透镜的相关概念：（1）主光轴：通过透镜的两个球面球心的直线；（2）光心（O）：即薄透镜的中心；性质：通过光心的光线传播方向不改变；（3）焦点（F）：①凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫焦点；②凹透镜能使平行于主光轴的光发散，发散光线的反向延长线相交在主光轴上一点，这一点不是实际光线的会聚点（非实焦点），所以叫虚焦点；（4）焦距（f）：焦点到凸透镜光心的距离；4.凸透镜和凹透镜总结：名称又名眼镜实物形状光学符号性质凸透镜会聚透镜老花镜对光线有会聚作用凹透镜发散透镜近视镜对光线有发散作用【例题1】如图所示，对光有会聚作用的透镜有（）A．①③⑤⑥B．②④⑤⑥C．①③⑤D．②⑥【答案】C【解析】解：中间厚边缘薄的是凸透镜，它对光线有会聚作用，故①③⑤是凸透镜；中间薄、边缘厚的透镜是凹透镜，它对光线有发散作用，故②④⑥是凹透镜。

故选：C。

【变式1】如图所示，属于凹透镜的是（）A．①③⑤B．①②③C．②④⑥D．②④⑤⑥【答案】C【解析】解：图中的②④⑥，都是中间薄边缘厚，都是叫凹透镜；而①③⑤都是中间厚边缘薄，都属于凸透镜，故ABD错误，C正确。

故选：C。

【例题2】在图甲、乙所示的虚线方框内各放置一个透镜，两束光通过透镜前后的方向如图所示，则（）A．甲为凹透镜，乙为凸透镜B．甲为凸透镜，乙为凹透镜C．甲、乙都为凸透镜D．甲、乙都为凹透镜【答案】A【解析】解：两束光通过甲后折射光线变的发散了，所以甲是凹透镜；通过乙后折射光线变的会聚了，所以乙是凸透镜。

透镜及其应用知识点总结及练习一、透镜的基本概念及性质主光轴：两个球面所在球的球心的连线光心（O）：主光轴上的一个特殊点，（性质：通过光心的光线传播方向不改变）。

即薄透镜的中心。

焦点（F）：平行于主光轴的入射光线经凸透镜折射后，会聚于主光轴上一点，这个点叫焦点。

焦距（f）：焦点到凸透镜光心的距离。

二、凸透镜成像规律：⑴u＝f是成实像和虚像，正立像和倒立像，像物同侧和异侧的分界点。

-----（一倍焦距分虚实）⑵u＝2f是放大像和缩小像的分界点。

----------------------------------（二倍焦距分大小）⑶当像距大于物距时成放大的实像，当像距小于物距时成倒立缩小的实像。

凸透镜成像口诀：实像倒、位异侧，虚像正、位同侧。

一倍焦距分虚实，二倍焦距分大小。

物体靠近凸透镜，实像变远且变大，虚像变近且变小，焦点附近像最大。

（像物应是同向去，像距越大像越大）凸透镜的应用：（1）照相机：原理：①物体到透镜的距离（物距）大于二倍焦距，成倒立、缩小的实像；使用：②要使像变大，应该让透镜靠近物体，远离胶卷（2）投影仪：平面镜的作用：①投影仪上方的平面镜的作用是改变光的传播方向；原理：②物体到透镜的距离（物距）大于一倍焦距、小于二倍焦距，成倒立、放大的实像；使用：③要使像变大，应该让透镜靠近物体（在焦点之外，靠近焦点），远离屏幕（3）放大镜：原理：①放大镜到物体的距离（物距）小于一倍焦距，成放大、正立的虚像；使用：②要让物体更大，应该让放大镜远离物体；（在焦点之内，靠近焦点）三、凸透镜成像动态分析-------像距与物距的关系： 成实像时成虚像时： 像与物移动方向相同（物距变大，像距变小；物距变小，像距变大）-------（像物应是同向去）像的大小变化与像距的变化情况成正比（像距变小，像也变小；像距变大，像也变大）--（像距越大像越大） 四、透镜光学作图（特殊光线） ①过光心的光线传播方向不改变；②平行于主光轴的入射光线，经凸透镜后经过焦点；经凹透镜折射后发散，发散光线的反向延长线过异侧虚焦点（所以凸透镜对光线有会聚作用，凹透镜对光有发散作用）；③过焦点的入射光线经凸透镜折射后平行于主光轴；对着异侧虚焦点入射的光线经凹透镜折射后平行于主光轴。

部编新人教版八年级物理上册5.2生活中的透镜考点训练含解析
播方向，使得通过透镜后向上射出的光线能射向屏幕，把像呈现在屏幕上。

答案：平面镜改变光的传播方向镜头凸透镜
【解法点拨】投影仪的镜头相当于一个凸透镜，所成的像是倒立、放大的实像。

典型例题
例3 体通过凸透镜在光屏上成一实像，如果这时用黑纸将凸透镜下半部分遮住，则光屏上（）。

A．不能成像
B．只能成一半像
C．仍成原来的像，但它的亮度比原来暗
D．需移动光屏到适当的位置，才能重新得到像
解析；物体经凸透镜成实像时，物体上的某点发出的所有射向透镜的光经透镜折射后必会聚于像点，如果用黑纸遮住透镜的下半部分，从物体射向透镜上半部分的光经透镜折射后仍会
聚于像点，只是透过的光减少了，因此仍成原来的像，但亮度比原来暗些。

.
答案：C
【解法点拨】凸透镜的面积大小只影响会聚光的多少，改变的是进光量，不影响所成像的位置、大小和倒正。

第2节生活中的透镜一、生活中的透镜1.照相机:镜头相当于凸透镜,在底片上成倒立、缩小的实像。

2.投影仪:镜头相当于凸透镜,在屏幕上成倒立、放大的实像。

3.放大镜:相当于凸透镜,成正立、放大的虚像。

【释疑点】(1)平时所看照相机成像都是正立的,是经过技术处理的缘故。

(2)投影仪使用时,屏幕上看到正立、放大的像,是因为投影片倒立放置。

(3)放大镜使用时,像在物体的同侧;在一定范围内,离物体越近(远),所成的像越小(大)。

二、实像和虚像【判对错】(1)成虚像时,并没有光线进入人眼。

(×)(2)光反射时成实像,折射时成虚像。

(×)(3)虚像也能被摄像机和照相机拍到。

(√) 重点一生活中的透镜【典题1】(2022·苏州模拟)如图所示是一架焦距不变的照相机,用相机拍照时,成倒立(选填“倒立”或“正立”)、缩小(选填“放大”或“缩小”)的实像。

【典题2】如图是投影仪成像示意图。

其中凸透镜的作用是成放大(选填“等大”“缩小”或“放大”)、倒立(选填“正立”或“倒立”)的实像,平面镜的作用是改变光的传播方向。

【典题3】常用体温计的刻度部分为三棱体,横截面如图,其正面呈圆弧形,这样就可看清体温计内极细的水银柱,以便于读数,这是因为圆弧形玻璃的作用相当于放大镜,使我们能看到水银柱放大后的虚(选填“实”或“虚”)像。

【技法点拨】(1)照相机成像时,物体到镜头的距离大于胶片到镜头的距离。

(2)投影仪成像时,投影片到镜头距离小于屏幕到镜头的距离。

(3)凸透镜所成的倒立的像与物体上下颠倒,左右也颠倒。

重点二实像和虚像【典题4】(2022·唐山质检)下列关于实像与虚像的说法正确的是(C)A.物体通过凸透镜成的像一定是实像B.实像和虚像都是实际光线会聚形成的C.不能用白纸或光屏承接到的像,一定是虚像D.眼睛能看见的像是实像,看不见的像是虚像【技法点拨】辨析实像和虚像的“三个角度”(1)光线角度:实像是由实际光线会聚成的;虚像是实际光线的反向延长线会聚而成。

凸透镜成像的规律知识点一：凸透镜成像的规律及其应用【例题1】小明在探究“凸透镜成像规律"的实验中他把蜡烛放在距透镜30cm时，在光屏上形成清晰缩小的像，此时的成像特点可应用于(填“照相机”、“投影仪”或“放大镜”）。

现将蜡烛向透镜方向移动10cm,要使光屏上再次形成清晰倒立的像，应将光屏透镜（填“远离”或“靠近"）。

【答案】照相机;远离。

【解析】（1）凸透镜成像的三种情况和应用之一：u＞2f,成倒立、缩小的实像,应用于照相机和摄像机.（2)凸透镜成实像时，物近像远像变大。

把蜡烛放在距透镜30cm时，物距为30cm，在光屏上形成清晰缩小的像,则u＞2f，此时的成像特点可应用于照相机。

现将蜡烛向透镜方向移动10cm,物距减小，像距增大、像变大,则要使光屏上再次形成清晰倒立的像，应将光屏远离透镜方向移动。

知识点二:对凸透镜成像的规律实验的说明1.器材：凸透镜、光屏、蜡烛、光具座（带刻度尺）等。

2.口诀：一倍焦距分虚实、二倍焦距分大小；虚像正物像同侧，实像倒物像异侧;物远实像小,焦点内放大。

3.注意事项：蜡烛的焰心、透镜的光心、光屏的中心在同一高度上;又叫“三心等高" 。

注意:实像是由实际光线会聚而成,在光屏上可呈现，可用眼睛直接看，所有光线必过像点；虚像不能在光屏上呈现,但能用眼睛看，由光线的反向延长线会聚而成；【例题2】如图所示,小明和实验小组同学利用透镜、光屏、蜡烛等实验器材探究凸透镜成像的规律.实验数据记录如下：物距u/cm 像距v/cm像的性质缩放正倒虚实3514缩小倒立实像2517缩小倒立实像2020等大倒立实像1625放大倒立实像5﹣放大正立虚像根据以上实验回答下列问题：(1)在实验过程中，要使透镜中心、烛焰和光屏中心大致在；（2)由实验数据可判断，该透镜的焦距约为cm；(3)分析实验数据可知,凸透镜成实像时，随着物距的减小，像逐渐（选填“变大"或“变小”或“不变"），像距逐渐增大;（4)如果用该实验中的透镜来矫正视力，可以制成（选填“近视”或“远视”）眼镜.【答案】（1）同一高度；（2)10；（3)变大；（4)远视。
