下载文档原格式
电力系统暂态分析部分习题答案(参考)第一章 电力系统故障分析的基本知识1-2、发电机F1和F2具有相同的容量，它们的额定电压分别为6.3kV 和10.5kV ，若以它们的额定值为基本条件的发电机电抗的标么值是相同的，问这两个发电机电抗的欧姆值的比值是多少？ 解：X G1*(N)＝X G1*S N1/U N12 X G2*(N)＝X G2*S N2/U N22∵X G1*(N)＝X G2*(N) ∴X G1*S N1/U N12＝X G2*S N2/U N22 故：X G1/ X G2＝U N12/ U N22＝6.32/10.52＝0.361-4、求：①准确计算各元件电抗的标么值，基本段取I 段U BI ＝10.5kV 。
②工程近似计算各元件电抗的标么值，S B ＝100MV A 。
解：① 精确计算法U BI ＝10.5kV S B ＝100MV AU BII ＝5.101215.10⨯＝121kVU BIII ＝1106.65.101215.10⨯⨯＝7.26kV 3.05010015.0''*=⨯=d X 175.05.10100605.101005.1022*1=⨯⨯=T X 273.01211001004.02*=⨯⨯=L X 289.0121100301101005.1022*2=⨯⨯=T X ② 近似计算法50MV A 10.5kV X d ’’=0.15 60MV A 10.5kV/121kV U k %=10.5 0.4Ω/km 100km 30MV A 110kV/6.6kV U k %=10.5U B ＝U av S B ＝100MV A3.05010015.0''*=⨯=d X 175.0601001005.10*1=⨯=T X302.01151001004.02*=⨯⨯=L X 35.0301001005.10*2=⨯=T X1-5、某一线路上安装一台Xk%＝5的电抗器，其额定电流为150A ，额定电压为6kV ，若另一台额定电流为300A 、额定电压为10kV 的电抗器来代替它，并要求保持线路的电抗欧姆值不变，问这台电抗器的电抗百分数值应是多少？ 解：∵2221113100%3100%N N R N N R R I UX I U X X ⨯=⨯=∴61503001065%%122112=⨯⨯=⨯⨯=N N N N R R I I U U X X1-12、(1) 若短路前空载，计算短路电流的周期分量及短路电流最大有效值； (2) 若A 相非周期分量电流的初值为零及最大时，计算相应的B 、C 相非周期分量电流的初始值；(3) 若短路前变压器满负荷运行，功率因数为0.9（低压侧），计算最大非周期分量电流的初始值，并与空载时短路比较。
电力系统暂态课后习题答案电力系统暂态课后习题答案在学习电力系统暂态过程中，做一些习题是非常必要的。
通过解答习题，可以加深对理论知识的理解，并且提高解决实际问题的能力。
下面是一些电力系统暂态课后习题的答案，希望对大家的学习有所帮助。
1. 什么是电力系统暂态？答：电力系统暂态是指在电力系统中发生突然变化或故障时，电压、电流等电气量发生瞬间变化的过程。
这种瞬间变化会导致电力系统中各个元件的电气量发生剧烈波动，进而对电力系统的稳定性和安全性产生影响。
2. 电力系统暂态过程有哪些特点？答：电力系统暂态过程具有以下几个特点：- 时间短暂：电力系统暂态过程一般持续时间很短，通常在几毫秒到几百毫秒之间。
- 波动剧烈：电力系统暂态过程中，电压、电流等电气量会发生剧烈波动，使得电力系统中各个元件的工作状态发生变化。
- 影响范围广：电力系统暂态过程中的电气量波动会传递到整个电力系统中，可能引起其他元件的故障或损坏。
- 对系统稳定性和安全性的影响：电力系统暂态过程中的剧烈波动可能导致电力系统的稳定性和安全性受到影响，甚至引发系统崩溃。
3. 什么是电力系统暂态稳定？答：电力系统暂态稳定是指在电力系统发生突然变化或故障后，系统能够在一定时间内恢复到新的稳定工作状态的能力。
暂态稳定是电力系统的一项重要指标，对于保证电力系统的安全运行具有重要意义。
4. 电力系统暂态过程中有哪些常见问题？答：在电力系统暂态过程中，常见的问题包括：- 过电压问题：电力系统暂态过程中，可能会出现过电压现象，导致设备损坏或烧毁。
- 过电流问题：电力系统暂态过程中，可能会出现过电流现象，导致设备过载或烧毁。
- 瞬时停电问题：电力系统暂态过程中，可能会出现瞬时停电现象，导致用户停电，给生产和生活带来不便。
5. 如何解决电力系统暂态问题？答：为了解决电力系统暂态问题，可以采取以下措施：- 合理规划电力系统的结构和参数，提高系统的稳定性和抗干扰能力。
- 安装电力系统暂态稳定器，对电力系统进行稳定控制。

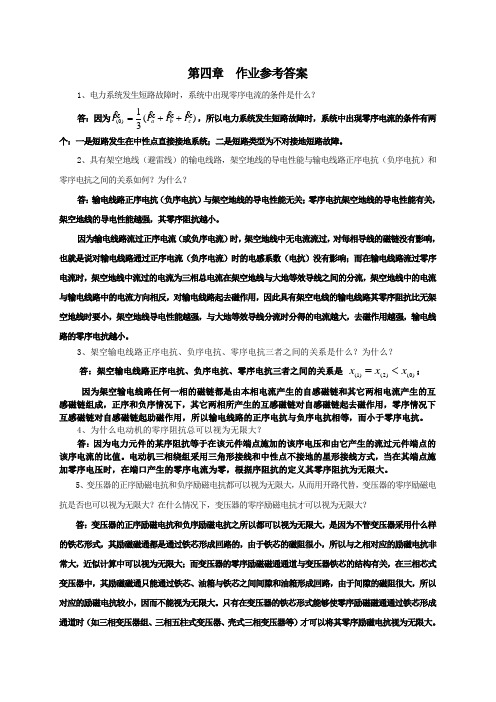

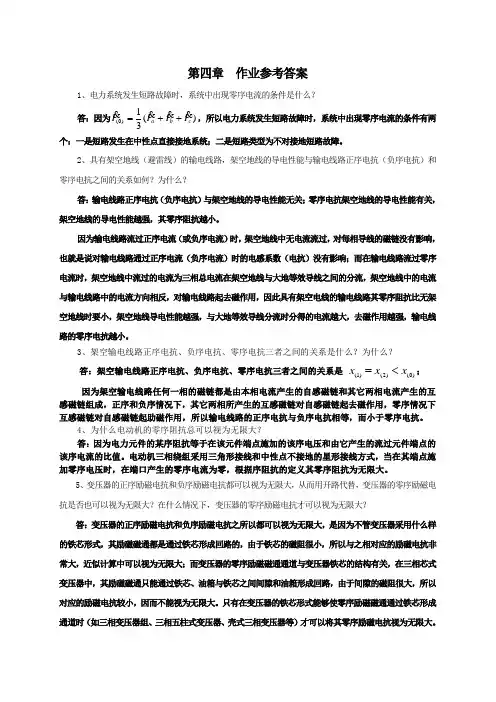

第四章 作业参考答案1、电力系统发生短路故障时，系统中出现零序电流的条件是什么？ 答：因为)(31)0(c b a I I I I ++=，所以电力系统发生短路故障时，系统中出现零序电流的条件有两个：一是短路发生在中性点直接接地系统；二是短路类型为不对接地短路故障。
2、具有架空地线（避雷线）的输电线路，架空地线的导电性能与输电线路正序电抗（负序电抗）和零序电抗之间的关系如何？为什么？答：输电线路正序电抗（负序电抗）与架空地线的导电性能无关；零序电抗架空地线的导电性能有关，架空地线的导电性能越强，其零序阻抗越小。
因为输电线路流过正序电流（或负序电流）时，架空地线中无电流流过，对每相导线的磁链没有影响，也就是说对输电线路通过正序电流（负序电流）时的电感系数（电抗）没有影响；而在输电线路流过零序电流时，架空地线中流过的电流为三相总电流在架空地线与大地等效导线之间的分流，架空地线中的电流与输电线路中的电流方向相反，对输电线路起去磁作用，因此具有架空电线的输电线路其零序阻抗比无架空地线时要小，架空地线导电性能越强，与大地等效导线分流时分得的电流越大，去磁作用越强，输电线路的零序电抗越小。
3、架空输电线路正序电抗、负序电抗、零序电抗三者之间的关系是什么？为什么？ 答：架空输电线路正序电抗、负序电抗、零序电抗三者之间的关系是 )0()2()1(x x x <=； 因为架空输电线路任何一相的磁链都是由本相电流产生的自感磁链和其它两相电流产生的互感磁链组成，正序和负序情况下，其它两相所产生的互感磁链对自感磁链起去磁作用，零序情况下互感磁链对自感磁链起助磁作用，所以输电线路的正序电抗与负序电抗相等，而小于零序电抗。
4、为什么电动机的零序阻抗总可以视为无限大？答：因为电力元件的某序阻抗等于在该元件端点施加的该序电压和由它产生的流过元件端点的该序电流的比值。
电动机三相绕组采用三角形接线和中性点不接地的星形接线方式，当在其端点施加零序电压时，在端口产生的零序电流为零，根据序阻抗的定义其零序阻抗为无限大。
电力系统暂态分析(第三版） 李光琦 习题解答第一章 电力系统分析基础知识1-2-1 对例1-2，取kV 1102=B U ，MVA S B 30=,用准确和近似计算法计算参数标幺值。
解：①准确计算法：选取第二段为基本段，取kV 1102=B U ，MVA S B 30=，则其余两段的电压基准值分别为：9.5kV kV 1101215.10211=⨯==B B U k U kV 6.66.6110110223===k U U B B 电流基准值：kA U S I B B B 8.15.9330311=⨯==kA U S I B B B 16.0110330322=⨯==各元件的电抗标幺值分别为：发电机：32.05.930305.1026.0221=⨯⨯=*x 变压器1T ：222121300.1050.12111031.5x *=⨯⨯= 输电线路：079.011030804.023=⨯⨯=*x 变压器2T ：21.01103015110105.02224=⨯⨯=*x 电抗器：4.03.062.26.6605.05=⨯⨯=*x 电缆线路：14.06.6305.208.026=⨯⨯=*x 电源电动势标幺值：16.15.911==*E ②近似算法：取MVA S B 30=，各段电压电流基准值分别为：kV U B 5.101=，kA I B 65.15.103301=⨯=kV U B 1152=，kA I B 15.01153301=⨯=kV U B 3.63=，kA I B 75.23.63301=⨯=各元件电抗标幺值：发电机：26.05.1030305.1026.0221=⨯⨯=*x 变压器1T ：11.05.3130115121105.0222=⨯⨯=*x 输电线路：073.011530804.023=⨯⨯=*x 变压器2T ：21.01530115115105.0224=⨯⨯=*x 电抗器：44.03.075.23.6605.05=⨯⨯=*x 电缆线路：151.03.6305.208.026=⨯⨯=*x电源电动势标幺值：05.15.1011==*E1-3-1 在例1-4中，若6.3kV 母线的三相电压为： )cos(3.62αω+⨯=t U s a)120cos(3.62ο-+⨯=αωt U s a)120cos(3.62ο++⨯=αωt U s a在空载情况下f 点突然三相短路，设突然三相短路时ο30=α。
一、单选题1、工程上认为R＝25Ω、L=50mH的串联电路中发生暂态过程时将持续（）。
A.0～2msB.37.5～62.5msC.6～10msD.30～50ms正确答案：C2、在换路瞬间，下列说法中正确的是（）。
A.电感电流不能跃变B.电容电流不能跃变C.电感电压必然跃变D.电容电流必然跃变正确答案：A3、电容元件是（）元件。
A.线性元件B.耗能元件C.储能元件D.以上答案都不对正确答案：C4、关于RL电路的时间常数，下面说法正确的是（）A.与R成反比，与L成正比B.与R、L成正比C.与R成正比，与L成反比D.与R、L成反比正确答案：A5、动态电路工作的全过程是（）。
A.换路—前稳态—过渡过程—后稳态B.换路—前稳态—后稳态—过渡过程C.前稳态—过渡过程—换路—后稳态D.前稳态—换路—过渡过程—后稳态正确答案：D二、判断题1、换路定理指出：电感两端的电压是不能发生跃变的，只能连续变化。
（）正确答案：×2、RC串联电路如果在C两端再并联一个电阻，则时间常数会变大。
（）正确答案：×3、三要素法只能计算全响应，不能计算零输入响应和零状态响应。
（）正确答案：×4、求解时间常数时，一定要使动态电路处于换路之前的状态。
（）正确答案：×5、动态电路在换路时一定产生过渡过程。
（）正确答案：√6、时间常数越小，电路的变化速度越慢。
（）正确答案：×。
第1章 电路的基本概念与定律1-3 一只额定电压为V 220，功率为100W 的白炽灯，在额定状态下工作时的电阻和电流各为多少？解：根据功率表达式则此时流过白炽灯的电流和白炽灯中的电阻分别为1-5 某一直流电源，其输出额定功率P N = 200W ，额定电压U N = 50V ，内阻R 0 = 0.5Ω，负载电阻R可以调节，其电路如图1-15所示。
试求： （1）额定工作状态下的电流及负载电阻； （2）开路状态下的电源端电压；（3）电源短路状态下的电流。
解：（1）电路如解题图3所示，当S 闭合时,根据 额定功率表达式 则又根据额定电压表达式 那么 （2）根据全电路欧姆定律和开路状态下电源端电压等于电动势电压，所以（3）电源电路短路时负载电阻为零，则短路电流为1-7 在题图1-7中，五个元件代表电源或负载。
电流和电压的参考方向如图中所示，通过实验测量得知（1）试标出各电流的实际方向和电压的实际极性； （2）判断那些元件是电源？那些是负载？（3）计算各元件的功率，电源发出的功率和负载取用的功率是否平衡？ 解：（1）各元件电流的实际方向和各元件电压的实际极性如解题图4所示。
（2）根据U 和I 的实际方向来判定，当U 和I 的实际方向相反时即为电源（注意，U 的实际方向指的是电位降落的方向，即从正极指向负极），否则为负载。
据此，元件1和元件2为电源，其余的全为负载。
（3）根据解题图4计算各元件的功率分别为根据功率平衡的关系，带有负号的功率之和应和带有正号的功率之和相等，即得上式表明电源发出的功率和负载取用的功率是平衡的，注意，此法也是验证解题结果正确与否的方法之一。
1-8 试求题图1-8所示电路中A 点、B 点和C 点的电位。
解：参照解题图5可知，四个电阻上的电压降均由电流I 所产生，电流的参考方向如图所示，其大小为根据某点的电位即该点与参考点之间的电压，令参考点V D = 0 , 则电位V A 、V B 和V C 分别为 1-9 试求题图1-9所示电路中A 点的电位。
U B1 =10.5kV ，1 B130 3 10.5 = 1.65kAU B 2 =115kV ， I B1 30 3 115=0.15kA第一章电力系统分析基础知识 1-2-1对例1-2，取U B 2 =110kV , S B =30MVA ,用准确和近似计算法计算参数标幺值。
解：①准确计算法：选取第二段为基本段，取 U B 2 =110kV ，S B =30MVA ，则其余两段的电压基准值分 电流基准值:各元件的电抗标幺值分别为: 发电机： 10.52 30 C"x 1..- 0.262 - 0.32 30 9.52输电线路：x^ =0.4 80 鲨=0.0791102变压器T 2 :211030 c 一 X 4” =0.10522 =0.211521102电抗器：X 5 =0.05 62.62 _ 0.4 6.6 0.330电缆线路： 心.=0.08 2.5 一 =0.146.6 11电源电动势标幺值：E 1.169.5②近似算法：取S B =30MVA ，各段电压电流基准值分别为:别为： 10 5U B 1 - k 1U B2110kV _9.5kV 121k2册"6kV6.6B1B2S B30、3U B1S B一，3U B23 9.5 30、3 110= 1.8kA= 0.16kA变压器T 1 : X 2 =0.105 1212 1102 3031.52= 0.121U B2U B330U B3 = 6.3kV , I BI 2.75kA.3 6.3各元件电抗标幺值：发电机：2…10.5 30 c* x,”=0.26 2=0.2630 10.52变压器T1:121230 x2.. =0.105 20.11115231.5输电线路：30x3=0.4 80 2- 0.073115变压器T2:115230X4 “ = 0.105 20.21115 15电抗器：X5 =0.05 — ----- =0.44—.3 0.330电缆线路：x—=0.08 2.5 —=0.1516.3211电源电动势标幺值：E 1.0510.5发电机：为=0.26 匹色耳=0.3230 9.5变压器T1:121230x2.. =0.105 2厂0.121 2110231.52输电线路：30x3=0.4 80 2=0.079 31102110 30变压器T2 : X4：-0.105 一r—-0.211521102电抗器：x - 0.05 — 2.62 = 0.46.6 0.3电缆线路：冷皿25囂2心411电源电动势标幺值：E 1.169.5 1-3-1在例1-4中，若6.3kV母线的三相电压为: Ua - 2 6.3c o s《t ；：匚)U a = 2 6.3cos( s t ： -120)Ua = 2 6.3cos( it 乜-120)在空载情况下f 点突然三相短路，设突然三相短路时 :.=30 o试计算：（1） 每条电缆中流过的短路电流交流分量幅值； （2） 每条电缆三相短路电流表达式；（3） 三相中哪一相的瞬时电流最大，并计算其近似值； （4） 为多少度时，a 相的最大瞬时电流即为冲击电流。
第1章 电路的基本概念与定律 练习题解答（6）1-3 一只额定电压为V 220，功率为100W 的白炽灯，在额定状态下工作时的电阻和电流各为多少？解：根据功率表达式 UI I R P 2L ==则此时流过白炽灯的电流和白炽灯中的电阻分别为A 45.0220100U P I ===Ω===48445.0100I P R 22L1-5 某一直流电源，其输出额定功率P N = 200W ，额定电压U N = 50V ，内阻R 0 = Ω，负载电阻R 可以调节，其电路如图1-15所示。
试求： （1）额定工作状态下的电流及负载电阻； （2）开路状态下的电源端电压；（3）电源短路状态下的电流。
解：（1）电路如解题图3所示，当S 闭合时,根据额定功率表达式N N N I U P = 则A 450200U P I N N N === 又根据额定电压表达式N N N I R U = 那么Ω===5.12450I U R N N N（2）根据全电路欧姆定律和开路状态下电源端电压等于电动势电压，所以V 5245.050I R U E U N 0N 0=⨯+=+== （3）电源电路短路时负载电阻为零，则短路电流为A 1045.052R E I 0S ===1-7 在题图1-7中，五个元件代表电源或负载。
电流和电压的参考方向如图中所示，通过实验测量得知V30U V 80U V 60U V 90U V 140U A10I A 6I A 4I 54321321=-==-====-=（1）试标出各电流的实际方向和电压的实际极性； （2）判断那些元件是电源？那些是负载？（3）计算各元件的功率，电源发出的功率和负载取用的功率是否平衡？I -+U -+E 0R L R 解题图3S12345题题1-71I 23I 1U +--+3U +-2U 4U -+5U -+123451I 2I 3I 1U 3U +--+2U 4U +-5U -+题题题4解：（1）各元件电流的实际方向和各元件电压的实际极性如解题图4所示。
