扬州大学环境科学与工程学院毕业设计专业给水排水工程班级0403学生姓名周良明完成日期2008年6月11 日指导教师乔庆云评阅人何莲扬州大学毕业设计摘要本设计为江苏省苏州市浦庄镇二期扩建工程设计。

该工程水量目标，预计水厂的总规模为1*104m3/d。

整个工程包括三大部分：取水工程、输配水工程和净水工程。

取水工程主要的设计内容为地表取水位置的选择、取水型式的确定及取水泵站的设计。

净水工程的主要设计内容为净水厂的设计计算。

包括水处理工艺流程的确定、处理构筑物的设计计算以及水厂的平面和高程布置。

通过技术和经济比较，确定净水厂的工艺流程选用方案一：方案一：太湖水网格絮凝斜管沉淀池无阀滤池无阀滤池清水池关键词：取水工程；输配水工程；净水工程；网格絮凝池；斜管沉淀池；无阀滤池；AbstractThe design is water supply project for the water plant of PuZhuang town of SuZhou City in Jiangsu Province. The total volume of this project is 10 thousand cubic meters.The whole project consists of three parts which is water diversion project, water transport and allocation project and water treatment project.The surface water diversion project consists of the selection of water source location, the form of water diversion and the design of pump station.The water clarification project is the major part in this paper. It consists of the choice of the water plant location, processes selection, water treatment constructions design, plant layout and architectural design. This paper also demonstrates the detail of process of design for each construction or apparatus in the water treatment plant. It is divided into two parts: water treatment plant designing and water proportioning plant designing. According to the surveying about quality of raw water, the raw water can be transmitted to the user only through simple disinfection (add chlorine).Two sets of program have been compared both technologically and economically. And the first program is preferred. The whole process is as follows: raw water→ pipe-shaped mixing apparatus →mechanical stirring clarifier → water treatment project→ flocculenttank→ non-valve filter →clear well→ high-service pumping station→ municipal pipe network.Keywords: water diversion projects; water transport and allocation projects; water treatment project;flocculent tank;slanting canal preciplitank; non-valve filter目录绪论 (1)1 概况 (6)1.1 设计任务 (6)1.2 设计原则 (6)1.3 设计原始资料 (6)2 供水方案设计 (8)2.1水源选择 (8)2.2取水点及取水构筑物型式确定 (8)2.3厂址选择 (9)2.4水厂工艺流程确定 (9)2.5水处理构筑物型式选择确定 (14)2.6净水厂总体布置 (16)3 供水方案设计 (20)3.1给水处理厂用水量设计 (20)3.2投药系统 (20)3.3加氯系统 (21)3.4网格絮凝池设计 (22)3.5斜管沉淀池设计 (27)3.6半敞开式无阀滤池 (32)3.7清水池 (38)3.8取水工程设计 (40)3.9二级泵房 (43)3.10系统高程设计 (46)3.11平面布置 (48)致谢 (49)参考文献 (50)附录 (51)绪论一、课题的意义及目的：通过毕业设计，熟悉并掌握给水工程的设计内容、设计原理、方法和步骤，学会根据设计原始资料正确地选定设计方案，正确计算, 具备设计中、小城镇水厂的初步能力。

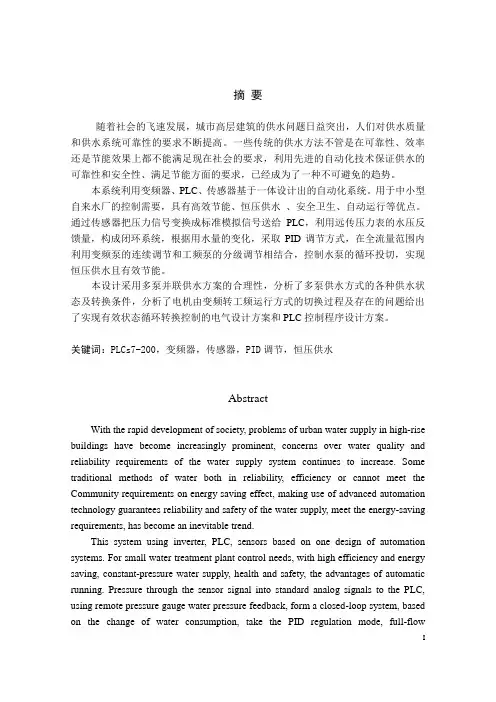

摘要随着社会的飞速发展，城市高层建筑的供水问题日益突出，人们对供水质量和供水系统可靠性的要求不断提高。

一些传统的供水方法不管是在可靠性、效率还是节能效果上都不能满足现在社会的要求，利用先进的自动化技术保证供水的可靠性和安全性、满足节能方面的要求，已经成为了一种不可避免的趋势。

本系统利用变频器、PLC、传感器基于一体设计出的自动化系统。

用于中小型自来水厂的控制需要，具有高效节能、恒压供水、安全卫生、自动运行等优点。

通过传感器把压力信号变换成标准模拟信号送给PLC，利用远传压力表的水压反馈量，构成闭环系统，根据用水量的变化，采取PID调节方式，在全流量范围内利用变频泵的连续调节和工频泵的分级调节相结合，控制水泵的循环投切，实现恒压供水且有效节能。

本设计采用多泵并联供水方案的合理性，分析了多泵供水方式的各种供水状态及转换条件，分析了电机由变频转工频运行方式的切换过程及存在的问题给出了实现有效状态循环转换控制的电气设计方案和PLC控制程序设计方案。

关键词：PLCs7-200，变频器，传感器，PID调节，恒压供水AbstractWith the rapid development of society, problems of urban water supply in high-rise buildings have become increasingly prominent, concerns over water quality and reliability requirements of the water supply system continues to increase. Some traditional methods of water both in reliability, efficiency or cannot meet the Community requirements on energy saving effect, making use of advanced automation technology guarantees reliability and safety of the water supply, meet the energy-saving requirements, has become an inevitable trend.This system using inverter, PLC, sensors based on one design of automation systems. For small water treatment plant control needs, with high efficiency and energy saving, constant-pressure water supply, health and safety, the advantages of automatic running. Pressure through the sensor signal into standard analog signals to the PLC, using remote pressure gauge water pressure feedback, form a closed-loop system, based on the change of water consumption, take the PID regulation mode, full-flowcontinuous regulation using frequency conversion pump in the scope and frequency of pump combined classification regulation, control pump cycle switching, realization of constant pressure water supply and effective energy saving.Rationality of the design using multiple parallel pumps water supply programmes, analysis of multi-pump water supply water supply status and transition conditions, analysis of the motor by the frequency goes frequency problems in switching process run method and realization of valid state loop transformations are given control and PLC control program design of electrical design.Key words: PLCs7-200，converter，sensor ，PID regulation ，constant pressure water supply目录摘要 (I)Abstract (I)第1章绪论 (1)1.1课题背景及意义 (1)1.2系统简介 (2)1.3系统方案 (3)1.3.1 顺序控制方式 (3)1.3.2 循环控制方式 (4)1.3.3 多泵恒压供水的关键问题 (5)第2章恒压供水系统硬件的设计 (7)2.1压力传感器 (7)2.1.1 压力传感器工作原理 (7)2.1.2 系统压力传感器的选型 (7)2.2可编程序控制器 (8)2.2.1 可编程控制器简介 (9)2.2.2 PLC的选型 (11)2.2.3 PID功能简介 (11)2.3执行机构 (15)2.3.1 变频器简介 (15)2.3.2 变频器选型及其参数 (17)2.3.3 水泵的选型及其参数 (18)第3章系统软件设计 (20)3.1主电路设计 (20)3.2系统控制及工作过程设计 (21)3.2.1 控制电路设计 (21)3.2.2 系统工作过程分析 (21)3.2.3 PLC配置 (23)3.3 PLC程序设计 (26)3.3.1 控制系统主程序设计 (26)3.3.2 PID控制器设计及实现 (28)第4章系统稳定性分析 (32)4.1电源抗干扰的基本方法 (32)4.2强电与弱电之间的隔离设计 (32)4.3信号传输抗干扰设计 (34)第5章展望 (36)致谢 (37)参考文献 (38)附录： (39)第1章绪论1.1课题背景及意义众所周知，水是人类生活、生产中不可缺少的重要物质，在节水节能已成为时代特征的现实条件下，我们这个水资源和电能短缺的国家，长期以来在市政供水、高层建筑供水、工业生产循环供水等方面技术一直比较落后，自动化程度低，而随着我国社会经济的发展，人们生活水平的不断提高，以及住房制度改革的不断深入，城市中各类小区建设发展十分迅速，同时也对小区的基础设施建设提出了更高的要求，小区供水系统的建设是其中的一个重要方面，供水的可靠性、稳定性、经济性直接影响到小区住户的正常工作和生活，也直接体现了小区物业管理水平的高低。

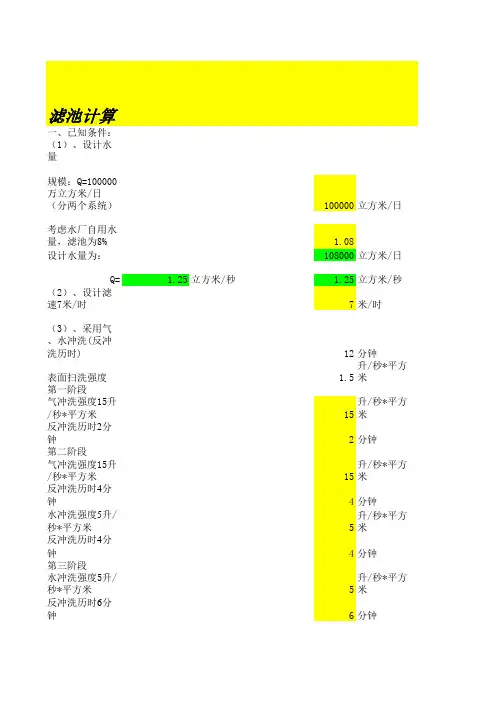

给水处理课程设计说明书姓名：班级：学号：序号：xxx大学城建学院给水排水系2015年9月目录第一章工程概况及设计任务 (2)1.1 工程概况 (2)1.2 设计资料 (2)1.3 设计任务书 (3)第二章水厂工艺方案确定及技术比较 (4)2.1 给水处理厂工艺流程方案的选择及确定 (4)2.2 拟设计方案流程图 (6)第三章混凝工艺计算 (11)3.1 水厂规模及水量确定 (11)3.2 混凝剂投配设备的设计 (14)3.3 混合设备的设计 (14)3.4 往复式隔板絮凝反应池设计 (14)第四章沉淀工艺计算 (15)4.1 设计参数 (16)4.2 平面计算 (17)4.3 进出水系统 (18)第五章普通快滤池设计计算 (20)5.1 设计参数 (21)5.2 设计计算 (21)第六章消毒和清水池设计 (22)6.1 加氯消毒 (22)6.2 清水池计算 (22)第七章二级泵站的设计 (23)7.1 设计参数 (23)7.2 设计计算 (24)第八章水厂总平面布置 (25)第一章工程概况及设计任务1.1 工程概况本设计主要是给水处理厂的设计，随着国民经济快速发展、城市化进程加快，人民生活水平迅速提高，人们对水质和水量的要求越来越高。

湖北某县城原有水厂水厂能力已不能满足水质水量的要求。

为解决城市越来越严重的缺水问题，当地市政府部门研究决定新建一座自来水厂，以补充城市供水能力。

本设计主要是给水处理厂的设计，规划处理水量为10万立方米/天，近期设计规模为5万立方米/天。

该厂的水源为湖北某县城水域，水源水质符合生活饮用水水源二级水质标准，原水水质其中的一些常规的检测项目符合《生活饮用水水质卫生规范（2001）》的要求，需要处理的为水源的浊度、残渣及细菌的灭活。

由于水源水质良好无需预处理及深度处理，所以该水厂的处理工艺流程为常规处理工艺。

即：原水→混凝→沉淀→过滤→消毒→用户。

主要构筑物为：絮凝池、沉淀池、滤池和清水池。

（无阀滤池方案）1万吨自来水厂详细设计说明书德兴市新岗山镇自来水厂初步设计目录绪论 .................................................................................................. 错误！未定义书签。

1 概况 (2)1.1 设计任务 (2)1.2 设计原则 (2)1.3 设计原始资料 (2)2 供水方案设计 (4)2.1水源选择 (4)2.2取水点及取水构筑物型式确定 (4)2.3厂址选择 (5)2.4水厂工艺流程确定 (5)2.5水处理构筑物型式选择确定 (14)2.6净水厂总体布置 (16)3 供水方案设计 (20)3.1给水处理厂用水量设计 (20)3.2投药系统 (20)3.3加氯系统 (21)3.4网格絮凝池设计 (22)3.5斜管沉淀池设计 (27)3.6快滤池 (32)3.7清水池 (38)3.8取水工程设计 (40)3.9二级泵房 (43)3.10系统高程设计 (46)3.11平面布置 (48)1概况1.1 设计任务工程名称：德兴市新岗山镇自来水厂工程类别：乡镇供水工程新岗山镇现有九都地表水厂一座，供水能力为300m3/d。

近年来，随着社会经济的不断发展，镇区人口不断增加和城镇居民生活水平的逐步提高，居民生活用水量大幅增长，特别是镇区内九都工业园区各工业企业陆续开工上马，必将严重制约该镇的社会经济发展，加紧进行德兴市新岗山镇自来水厂的建设，已成当务之急。

1.2 设计原则（1）净水厂工艺根据体泉水水质的特点，所采用的工艺流程力求技术先进、经济合理、节约能耗、节省造价，水厂运行操作安全可靠、管理维修方便，确保出厂水水质达到饮用水标准。

（2）根据供水规模情况，净水厂平面布置尽量做到布局合理，工艺流程顺畅，处理构筑物衔接紧凑，便于操作管理。

（3）为提高科学管理水平、确保安全生产，适当采用先进设备，配置先进的加药加氯系统。

兰州市自来水厂景观设计方案摘要：兰州市自来水厂地处兰州市的重工业区。

本设计对厂区北面入口进行了园林景观设计，设计以和谐园林为指导思想.以服务自来水厂职工为设计宗旨进行设计。

在设计中应用因地制宜，适地适树，适树适种，生物多样化的种植原则，对该厂区进行园林绿化，从而美化环境，树立水厂形象，改善工作环境。

关键词：景观设计；和谐园林；因地制宜1 概述1.1 地理位置及气候条件兰州市自来水厂位于兰州市西固区，该地在兰州市的重工业区。

属于中温带大陆性季风气候，冬无严寒、夏无酷暑。

市区海拔平均高度1 520 m，年均气温11.20 ℃，年均降水量327 mm。

1.2 厂区现状兰州市自来水厂始建于1946年，其目前的绿化达不到园林绿化的要求，本设计是针对自来水厂的北面后门的一个区域进行设计，文中称为厂区。

该区中有一幢办公楼，职工宿舍，三座仓库，变电所以及检修机房。

而目前该区的景观绿化有很多的不足，总结有三点不足之处：①该区绿化过于单调。

只是以大面积的草坪和道路旁边的树木进行了简单的绿化，在树种上过于单一。

②绿化不全面，还有很多杂乱无章未绿化区域。

③绿化没有将办公、住宿和仓储这三种功能和谐统一起来。

这样的绿化达不到为水厂职工服务的目的，无法满足自来水厂职工的需求。

2 厂区的设计原则2.1 以人为本的设计原则设计以人为本，园林与自然相融合，人与自然相和谐。

园林本身的服务对象就是人，在园林设计中人的因素十分重要。

本设计注重人性化的设计，注重人的各感官的舒适。

2.2 可持续发展的设计原则设计中本着为自来水厂职工服务的宗旨进行设计，在设计中融入节约用水的教育元素，让每个来自来水厂的人们都能认识到水的重要性，水资源的匮乏和节约用水的重要性。

2.3 因地制宜的设计原则因地制宜，适地适树，适树适种，生物多样化的种植原则，在树种选择上以本土树种为主，适当选用引种。

3 厂区的功能分区和道路设计本设计将该厂区整体分为五个设计区域：一、大门入口景观区。
