《视频图像技术原理与案例》第4章 视频显示
- 格式：pptx
- 大小：2.05 MB
- 文档页数：31
下载文档原格式
合集下载
视频处理技术教材
面向数字存储的运动图像及其伴音编码 ≤1.5Mbit/s 运动图像及其伴音信息的通用编码 音视频对象的通用编码 P×64Kbit/s音视频业务编解码 低比特率通信视频编码 先进视频编码 1.5-100Mbit/s 8Kbit/s-35Mbit/s P×64Kbit/s(P:1-30) 8Kbit/s-1.5Mbit/s 8Kbit/s-100Mbit/s
4.2.2 视频压缩编码标准化组织 1. ISO MPEG 运动图像专家组(MPEG)是国际标准化 织织(ISO)和国际电工委员会(IEC)的一个 工作组， MPEG致力于制定运动图像(视频)及音 频的压缩、处理和播放标准。 MPEG由许多专题子小组组成。
2. ITU-T VCEG 视频编码专家组(VCEG)是国际电信 联盟标准化部门的一个工作组（下设16 个子小组）。 第16子小组致力于制定多媒体、系统 和终端的国际标准。 VCEG制定了一系列与电信网络和计 算机网络有关的视频通信标准H.26X。
3.MPG文件格式 MPG文件是最新的数字视频标准文件，也 称为系统文件或隔行数据流，是采用MPEG方 法进行压缩的全运动视频图像。
4.DAT文件格式 DAT文件是VCD专用的视频文件格式，也 是基于MPEG压缩/解压缩技术的视频文件格 式。
4.1.3 模拟视频与数字视频
1.模拟视频 普通广播电视信号是一种典型的模拟视频 信号。 电视摄像机通过电子扫描将时间、空间函 数所描述的景物进行光电转换后，得到单一 的时间函数的电信号，其电平的高低对应于 景物亮度的大小，即用一个电信号来表征景 物。
H.261是ITU-T(视频编码专家组)针对视频电 话、视频会议等要求实时编解码和低时延应 用提出的第一个视频编解码标准，于1990年 12月发布。
《视频图像技术原理与案例》第8章 视频图像数据预处理——数据增强与标注
2020/12/12
8
8.4.1 常用图像预处理方法
随机比例缩放
图8-2 随机比例缩放
imgResize = transforms.Resize((300, 600)(imgOriginal) # 进行比例缩放 print(f'{imgOriginal.size}---->{imgResize.size}') # 输出图像缩放前后的大小 imgResize.show()
2020/12/12
9
8.4.1 常用图像预处理方法
随机位置裁剪
图8-3（a） 随机位置裁剪
图8-3（b） 中心位置裁剪
imgRandomCrop = transforms.RandomCrop(400)(imgOriginal) # 裁剪出200*200的区域 imgCenterCrop = transforms.CenterCrop(400)(imgOriginal)
2020/12/12
（参考实验文档）
19
8.5.1编写代码实现对图像的批量处理
（1）在GitHub上下载工具（https:///zssjh/KITTI-yolov2-tiny）； （2）对图片进行预处理； （3）导出预处理后的图片。
2020/12/12
20
8.5.2 使用VGG Image Annotator (VIA)对图像进行标注
第8章 视频图像数据的预处理 ——数据增强与标注
目录
8.1 学习目的
8.2 实践内容
8.3 准备材料 8.4 预备知识 8.5 实施步骤
2020/12/12
2
8.1 学习目的
（1）了解常用图像预处理方法； （2）掌握常用的图像标注工具。
显示技术简介演示
虚拟现实与增强现实技术可以 应用于各种领域，如游戏娱乐 、教育培训、工业设计等，为 用户提供更加丰富、真实的体 验。
随着虚拟现实与增强现实技术 的不断发展，未来有望实现更 加智能、便捷的虚拟现实与增 强现实产品。
05
显示技术的应用案例与市场前 景
显示技术在消费电子领域的应用案例
01
02
03
智能手机
显示技术广泛应用于智能 手机中，如AMOLED、 LCD等，为用户提供清晰 、鲜艳的显示效果。
电视
4K、8K等高分辨率显示技 术使得电视画面更加细腻 、逼真，提升观看体验。
平板电脑
平板电脑采用触控屏幕， 显示技术使其具有高清晰 度、高响应速度和良好的 视觉效果。
显示技术在医疗、教育领域的应用案例
医疗设备
显示技术发展趋势
高清晰度
随着消费者对视觉体验的要 求不断提高，高清晰度的显 示技术将成为未来的发展趋 势。
柔性显示
柔性显示技术可以将屏幕弯 曲、折叠，使设备更加便携 、灵活。
透明显示
透明显示技术可以使屏幕在 显示图像的同时保持透明， 为设备带来全新的视觉体验 。
多功能集成
未来的显示技术将更加注重 多功能集成，如将摄像头、 传感器等集成到显示屏中， 实现更多应用场景。
液晶显示时代
新兴显示技术
液晶显示技术的出现，使得显示器变得更 加轻薄、节能，广泛应用于手机、平板电 脑等领域。
近年来，随着科技的不断发展，新型显示 技术如柔性显示、透明显示等不断涌现， 为人们的生活带来更多便利和乐趣。
显示技术的应用领域
电视行业
电视作为家庭娱乐中心，其显 示技术不断更新换代，提高画 质和用户体验。
显示技术分类
第04章 数据视频
– 适合于网络应用 – 再现性好 – 便于计算机编辑处理
4.2视频的数字化过程
20 世 纪 80 年 代 初 ， 国 际 无 线 电 咨 询 委 员 会 CCIR （International Radio Consultative Committee）就制定了彩 色电视图像数字化标准，称为CCIR 601标准，现改为ITU-R BT.601标准。该标准规定了彩色电视图像转换成数字图像时使 用的采样频率，RGB和YCbCr两个彩色空间之间的转换关系等。 4.2.1视频信号的采样 1．彩色空间之间的转换 Y=0.299R+0.587G+0.114B Cb=-0.1687R-0.3313G+0.5B+128 Cr=0.5R-0.4187G-0.0813B＋128
4.4.2视频编辑软件的基本功能
视频编辑领域出现了明显的分化：最基本的视频编辑工具能让你组合 视频片断并添加简单的转场过渡；中级产品提供了对视频特效和字幕 的控制；高端产品则带有更专业的特效、音频和编辑工具。 视频编辑软件的基本功能： 基本特效和转场 覆叠 时间线 音频 素材库 高级特效 预览窗口 故事板（Storyboard）
0 0 . 3 95 2 . 032
1 . 1 4 0 Y 0 . 581 U V 0
4.1视频基本概念
3.彩色电视的制式 • 目前世界上常用的电视制式有中国、欧洲使用的PAL制，美国、 日本使用的NTSC制及法国、俄罗斯等国所使用的SECAM制。
4.2视频的数字化过程
• ITU-R BT.601推荐使用4∶2∶2的彩色电视图像采样格式。 • 为了既可用625行（PAL，SECAM）的电视图像又可用525行 （NTSC）的电视图像，CCITT规定了称为公用中分辨率格式 CIF（Common Intermediate Format），1/4公用中分辨率格 式（Quarter-CIF，QCIF）和（Sub-Quarter Common Intermediate Format，SQCIF）格式。
4.2视频的数字化过程
20 世 纪 80 年 代 初 ， 国 际 无 线 电 咨 询 委 员 会 CCIR （International Radio Consultative Committee）就制定了彩 色电视图像数字化标准，称为CCIR 601标准，现改为ITU-R BT.601标准。该标准规定了彩色电视图像转换成数字图像时使 用的采样频率，RGB和YCbCr两个彩色空间之间的转换关系等。 4.2.1视频信号的采样 1．彩色空间之间的转换 Y=0.299R+0.587G+0.114B Cb=-0.1687R-0.3313G+0.5B+128 Cr=0.5R-0.4187G-0.0813B＋128
4.4.2视频编辑软件的基本功能
视频编辑领域出现了明显的分化：最基本的视频编辑工具能让你组合 视频片断并添加简单的转场过渡；中级产品提供了对视频特效和字幕 的控制；高端产品则带有更专业的特效、音频和编辑工具。 视频编辑软件的基本功能： 基本特效和转场 覆叠 时间线 音频 素材库 高级特效 预览窗口 故事板（Storyboard）
0 0 . 3 95 2 . 032
1 . 1 4 0 Y 0 . 581 U V 0
4.1视频基本概念
3.彩色电视的制式 • 目前世界上常用的电视制式有中国、欧洲使用的PAL制，美国、 日本使用的NTSC制及法国、俄罗斯等国所使用的SECAM制。
4.2视频的数字化过程
• ITU-R BT.601推荐使用4∶2∶2的彩色电视图像采样格式。 • 为了既可用625行（PAL，SECAM）的电视图像又可用525行 （NTSC）的电视图像，CCITT规定了称为公用中分辨率格式 CIF（Common Intermediate Format），1/4公用中分辨率格 式（Quarter-CIF，QCIF）和（Sub-Quarter Common Intermediate Format，SQCIF）格式。

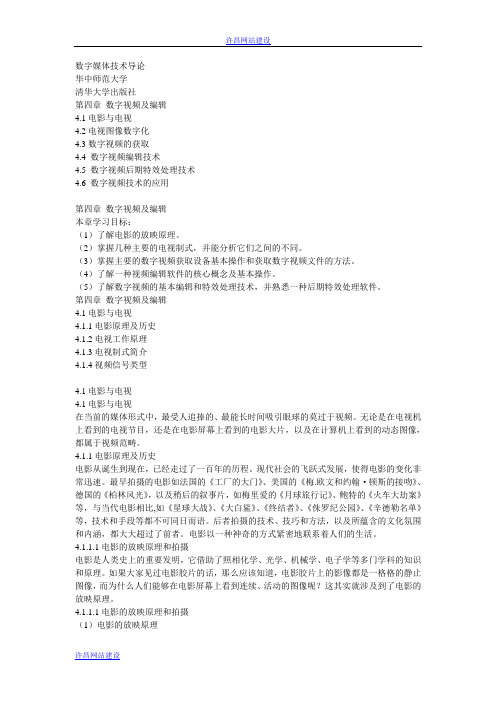

第四章 数字视频及编辑许昌网站建设
数字媒体技术导论华中师范大学清华大学出版社第四章数字视频及编辑4.1电影与电视4.2电视图像数字化4.3数字视频的获取4.4 数字视频编辑技术4.5 数字视频后期特效处理技术4.6 数字视频技术的应用第四章数字视频及编辑本章学习目标：（1）了解电影的放映原理。
（2）掌握几种主要的电视制式，并能分析它们之间的不同。
（3）掌握主要的数字视频获取设备基本操作和获取数字视频文件的方法。
（4）了解一种视频编辑软件的核心概念及基本操作。
（5）了解数字视频的基本编辑和特效处理技术，并熟悉一种后期特效处理软件。
第四章数字视频及编辑4.1电影与电视4.1.1电影原理及历史4.1.2电视工作原理4.1.3电视制式简介4.1.4视频信号类型4.1电影与电视4.1电影与电视在当前的媒体形式中，最受人追捧的、最能长时间吸引眼球的莫过于视频。
无论是在电视机上看到的电视节目，还是在电影屏幕上看到的电影大片，以及在计算机上看到的动态图像，都属于视频范畴。
4.1.1电影原理及历史电影从诞生到现在，已经走过了一百年的历程。
现代社会的飞跃式发展，使得电影的变化非常迅速。
最早拍摄的电影如法国的《工厂的大门》、美国的《梅.欧文和约翰·顿斯的接吻》、德国的《柏林风光》，以及稍后的叙事片，如梅里爱的《月球旅行记》、鲍特的《火车大劫案》等，与当代电影相比,如《星球大战》、《大白鲨》、《终结者》、《侏罗纪公园》、《辛德勒名单》等，技术和手段等都不可同日而语。
后者拍摄的技术、技巧和方法，以及所蕴含的文化氛围和内涵，都大大超过了前者。
电影以一种神奇的方式紧密地联系着人们的生活。
4.1.1.1电影的放映原理和拍摄电影是人类史上的重要发明，它借助了照相化学、光学、机械学、电子学等多门学科的知识和原理。
如果大家见过电影胶片的话，那么应该知道，电影胶片上的影像都是一格格的静止图像，而为什么人们能够在电影屏幕上看到连续、活动的图像呢？这其实就涉及到了电影的放映原理。
《视频图像技术原理与案例》第7章 机器视觉
一般来说，要检测到目标，至少需要1个像素；如果可定位，则需要单 一尺度不少于2个像素；可识别则需要单一尺度不少于5个像素。因此根 据待目标尺度和应用成像精度需求，可以确定相机像素数。
（2）传输速度：标准型还是高速型，即相机触发模式和速度。
（3）相机尺寸：安装空间有限时，选择小型相机。
（4）感光芯片类型：面阵还是线阵；黑白还是彩色；CCD还是CMOS。
镜头接口和转接环：
镜头接口可分为C型镜头、CS型镜头、U型镜头和特殊镜头 （均是螺纹接口），其主要功能是增加镜头与图像传感器之间度 距离，是为了帮助镜头可以呈现最清晰的图像而设计的。
转接环是不同口径镜头接口和相机接口之间交接的一种转接 器，当镜头接口与相机接口不匹配时还需要用到转接环，镜头接 口的分类和转接环的适用参数和位置如右图和下表所示。
相对孔径与光圈：
镜头的相对孔径是指该镜头的入射光瞳直径与焦距f 之比。镜头中间的孔径光栏俗称光圈。光圈通过光圈叶 片组成一道可以通过光纤的光孔，通过调节光圈来改变 光孔的大小。因此镜头的相对孔径受光圈调节的影响， 当光圈调节光孔到最大位置时称为该镜头的最大相对孔 径，如右图所示。
光圈与景深：
光圈越大景深越小，光圈越小景深越大，如下图所示。
畸变现象：
镜头畸变实际上是光学透镜固有的透视失真的总称，也就是因为透视 原因造成的失真。这种失真对于照片的成像质量是非常不利的，但因为这 是透镜的固有特性（凸透镜汇聚光线、凹透镜发散光线），所以无法消除 ，只能改善。
畸变表征镜头成像过程中对物体形状的失真程度，常见有桶形畸变和 枕形畸变。畸变大小与视场角有关，与镜头光圈无关，其有助于实现大的 视场角但因失真高而对检测不利。
5 Gbps
3~5m
第一代规范采集卡和相机的接口协议 CameraLink相机 分为3种配置：Base, Medium，Full相
（2）传输速度：标准型还是高速型，即相机触发模式和速度。
（3）相机尺寸：安装空间有限时，选择小型相机。
（4）感光芯片类型：面阵还是线阵；黑白还是彩色；CCD还是CMOS。
镜头接口和转接环：
镜头接口可分为C型镜头、CS型镜头、U型镜头和特殊镜头 （均是螺纹接口），其主要功能是增加镜头与图像传感器之间度 距离，是为了帮助镜头可以呈现最清晰的图像而设计的。
转接环是不同口径镜头接口和相机接口之间交接的一种转接 器，当镜头接口与相机接口不匹配时还需要用到转接环，镜头接 口的分类和转接环的适用参数和位置如右图和下表所示。
相对孔径与光圈：
镜头的相对孔径是指该镜头的入射光瞳直径与焦距f 之比。镜头中间的孔径光栏俗称光圈。光圈通过光圈叶 片组成一道可以通过光纤的光孔，通过调节光圈来改变 光孔的大小。因此镜头的相对孔径受光圈调节的影响， 当光圈调节光孔到最大位置时称为该镜头的最大相对孔 径，如右图所示。
光圈与景深：
光圈越大景深越小，光圈越小景深越大，如下图所示。
畸变现象：
镜头畸变实际上是光学透镜固有的透视失真的总称，也就是因为透视 原因造成的失真。这种失真对于照片的成像质量是非常不利的，但因为这 是透镜的固有特性（凸透镜汇聚光线、凹透镜发散光线），所以无法消除 ，只能改善。
畸变表征镜头成像过程中对物体形状的失真程度，常见有桶形畸变和 枕形畸变。畸变大小与视场角有关，与镜头光圈无关，其有助于实现大的 视场角但因失真高而对检测不利。
5 Gbps
3~5m
第一代规范采集卡和相机的接口协议 CameraLink相机 分为3种配置：Base, Medium，Full相
04章_视频信息处理解析
U=0.493（B-Y） V=0.877（R-Y）
15
电视传送用的YUV彩色空间
• 于是，RGB到YUV空间的转换公式如下：
• •
彩色空间转换实例 例1：有如下RGB彩色空间按行排列的三个颜 色点，请转换为YUV。
16
• 复合视频信号
–将色差信号在亮度信号之上进行编码,作为单个信号与 亮度信号拥有相同的带宽。 –由于亮度信号和色差信号是穿插在一起的，在信号重放 时很难恢复完全出原来的色彩。 –其信号带宽较窄，一般只有水平240线左右的分辨率。 –不包含伴音，一般与视频输入、输出端口配套的还有音 频输入、输出端口（Audio－In、Audio－Out） –复合视频接口也称为AV（Audio Video）接口
电视传送用的YUV彩色空间
在彩色电视中，采用YUV空间配色法。其中， Y为亮度信号，U、V为两个色差信号。 根据RGB计色系统原理，RGB信号可转换为亮 度信号，其转换公式如下： U、V为两个色差信号可由上式推算出来, 具体如下：
14
电视传送用的YUV彩色空间
根据上述公式，显然只有两个分量是独立 的，故在彩色电视系统中，只传送 Y 、（ RY）、（B-Y）两个分量。 由于人眼对亮度的敏感程度强于色度信号， 在 实 际 传 送 时 ， 我 们 总 是 压 缩 （ R-Y ） 、 （B-Y）两个分量。 压缩后的（R-Y ）、（B-Y ）两个分量用 U 、 V表示。
17
• 分离电视信号S-Video
–是一种两分量的视频信号，它把亮度和色度信 号分成两路独立的模拟信号，一条用于亮度信 号，另一条用于色差信号，这两个信号称为 Y/C信号 –亮度和色度都具有较宽的带宽.由于亮度和色 度分开传输，可以减少其互相干扰， –水平分解率可达420线。 –S-Video使用4针连接器， 通常称为S端子 。
第4章_图像信息处理技术
第4章_图像信息处理技术
主讲人：XXX
第4章 图像信息处理技术
第4章 图像信息处理技术
4.1 图像信号概述 4.2 图像信号数字化 4.3 数字图像压缩方法的分类 4.4 典型的熵编码方法 4.5 预测编码 4.6 变换编码 *4.7 新型图像编码技术 4.8 静态图像压缩编码标准 4.9 动态图像压缩编码标准 练习与思考题
第4章 图像信息处理技术
（1） YUV彩色空间。 通常我们用彩色摄像机来获 取图像信息， 摄像机把彩色图像信号经过分色棱镜分成 R0、 G0、 B0三个分量信号， 分别经过放大和r校正得 到RGB， 再经过矩阵变换电路得到亮度信号Y和色差信 号U、 V， 其中亮度信号表示了单位面积上反射光线的 强度， 而色差信号（所谓色差信号， 就是指基色信号 中的三个分量信号R、 G、 B与亮度信号之差）决定了 彩色图像信号的色调。 最后发送端将Y、 U、 V三个信 号进行编码， 用同一信道发送出去， 这就是在PAL彩 色电视制式中使用的YUV彩色空间。 YUV与RGB彩色 空间变换的对应关系如式（4.1-1）所示。
第4章 图像信息处理技术
Y 0.299 0.587 0.114R U0.1470.2890.436G （4.1-1） V 0.6150.5150.100B
YUV彩色空间的一个优点是， 它的亮度信号Y和 色差信号U、 V是相互独立的， 即Y信号分量构成的黑 白灰度图与用U、 V两个色彩分量信号构成的两幅单色 图是相互独立的。 因为YUV是独立的， 所以可以对这 些单色图分别进行编码。 此外， 利用YUV之间的独立 性解决了彩色电视机与黑白电视机的兼容问题。
第4章 图像信息处理技术
图像分类还可以按其他方式进行： 如按其亮度等级 的不同可分为二值图像和灰度图像； 按其色调的不同可 分为黑白图像和彩色图像； 按其所占空间的维数不同可 分为平面的二维图像和立体的三维图像等等。
主讲人：XXX
第4章 图像信息处理技术
第4章 图像信息处理技术
4.1 图像信号概述 4.2 图像信号数字化 4.3 数字图像压缩方法的分类 4.4 典型的熵编码方法 4.5 预测编码 4.6 变换编码 *4.7 新型图像编码技术 4.8 静态图像压缩编码标准 4.9 动态图像压缩编码标准 练习与思考题
第4章 图像信息处理技术
（1） YUV彩色空间。 通常我们用彩色摄像机来获 取图像信息， 摄像机把彩色图像信号经过分色棱镜分成 R0、 G0、 B0三个分量信号， 分别经过放大和r校正得 到RGB， 再经过矩阵变换电路得到亮度信号Y和色差信 号U、 V， 其中亮度信号表示了单位面积上反射光线的 强度， 而色差信号（所谓色差信号， 就是指基色信号 中的三个分量信号R、 G、 B与亮度信号之差）决定了 彩色图像信号的色调。 最后发送端将Y、 U、 V三个信 号进行编码， 用同一信道发送出去， 这就是在PAL彩 色电视制式中使用的YUV彩色空间。 YUV与RGB彩色 空间变换的对应关系如式（4.1-1）所示。
第4章 图像信息处理技术
Y 0.299 0.587 0.114R U0.1470.2890.436G （4.1-1） V 0.6150.5150.100B
YUV彩色空间的一个优点是， 它的亮度信号Y和 色差信号U、 V是相互独立的， 即Y信号分量构成的黑 白灰度图与用U、 V两个色彩分量信号构成的两幅单色 图是相互独立的。 因为YUV是独立的， 所以可以对这 些单色图分别进行编码。 此外， 利用YUV之间的独立 性解决了彩色电视机与黑白电视机的兼容问题。
第4章 图像信息处理技术
图像分类还可以按其他方式进行： 如按其亮度等级 的不同可分为二值图像和灰度图像； 按其色调的不同可 分为黑白图像和彩色图像； 按其所占空间的维数不同可 分为平面的二维图像和立体的三维图像等等。
