微型电流互感器

互感器・脉冲电流互感器 “BingZi 兵字”/传递品质 安全典范

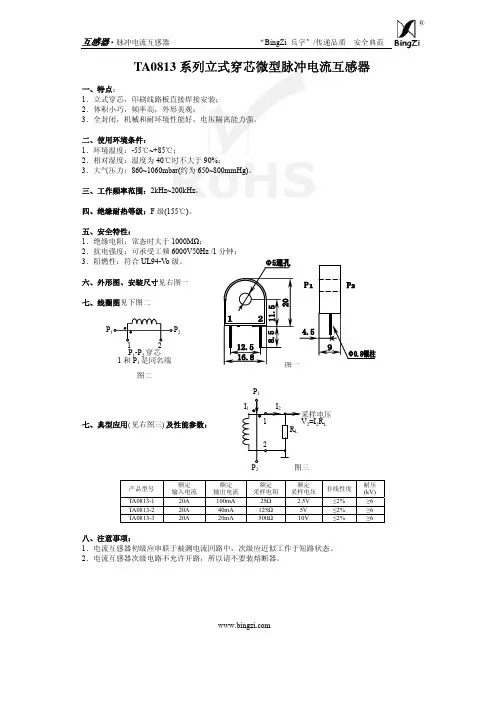

TA0813系列立式穿芯微型脉冲电流互感器
一、特点：
1．立式穿芯，印刷线路板直接焊接安装；
2．体积小巧，频率高，外形美观；
3．全封闭，机械和耐环境性能好，电压隔离能力强。

二、使用环境条件：
1．环境温度：-55~+85℃℃；
2．相对湿度：温度为40℃时不大于90%；
3．大气压力：860~1060mbar(约为650~800mmHg)。

三、工作频率范围：2kHz~200kHz 。

四、绝缘耐热等级：F 级(155℃)。

五、安全特性：
1．绝缘电阻：常态时大于1000M Ω；
2．抗电强度：可承受工频6000V50Hz /1分钟；
3．阻燃性：符合UL94-V o 级。

六、外形图、安装尺寸见右图一
七、线圈图见下图二
七、典型应用(见右图三)及性能参数：
产品型号 额定 输入电流 额定 输出电流 额定 采样电阻 额定 采样电压
非线性度耐压 (kV) TA0813-1 20A 100mA 25Ω 2.5V ≤2%
≥6 TA0813-2 20A 40mA 125Ω 5V ≤2%
≥6 TA0813-3 20A 20mA 500Ω
10V ≤2% ≥6
八、注意事项：
1．电流互感器初级应串联于被测电流回路中，次级应近似工作于短路状态。

2．电流互感器次级电路不允许开路，所以请不要装熔断器。

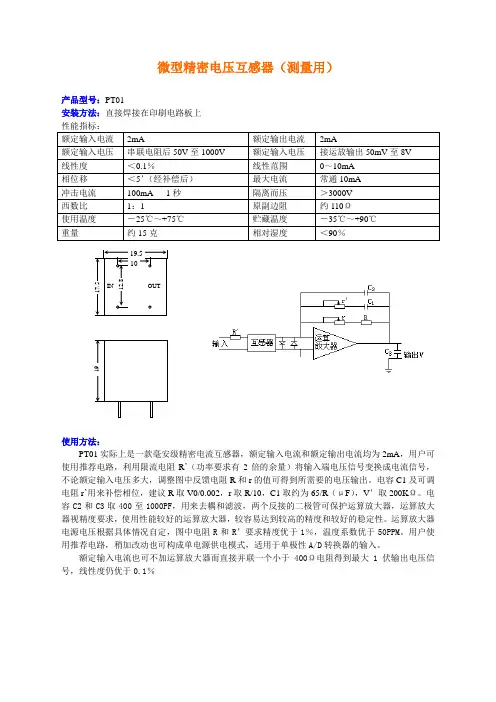

微型精密电压互感器（测量用）
产品型号：PT01
安装方法：直接焊接在印刷电路板上
使用方法：
PT01实际上是一款毫安级精密电流互感器，额定输入电流和额定输出电流均为2mA，用户可使用推荐电路，利用限流电阻R’（功率要求有2倍的余量）将输入端电压信号变换成电流信号，不论额定输入电压多大，调整图中反馈电阻R和r的值可得到所需要的电压输出。

电容C1及可调电阻r’用来补偿相位，建议R取V0/0.002，r取R/10，C1取约为65/R（μF），V’取200KΩ。

电容C2和C3取400至1000PF，用来去耦和滤波，两个反接的二极管可保护运算放大器，运算放大器视精度要求，使用性能较好的运算放大器，较容易达到较高的精度和较好的稳定性。

运算放大器电源电压根据具体情况自定，图中电阻R和R’要求精度优于1％，温度系数优于50PPM。

用户使用推荐电路，稍加改动也可构成单电源供电模式，适用于单极性A/D转换器的输入。

额定输入电流也可不加运算放大器而直接并联一个小于400Ω电阻得到最大1伏输出电压信号，线性度仍优于0.1％。

微型电流互感器典型电路解释说明以及概述1. 引言1.1 概述微型电流互感器是一种重要的电子设备，它在现代电力系统中起着关键作用。

微型电流互感器能够将高电流变换为低电流，通过非接触式测量，有效解决了对高压、大电流进行准确测量时安全隐患的问题。

由于其体积小巧、精度高、响应迅速等特点，在能源管理、智能仪表以及工业自动化等领域得到广泛应用。

1.2 文章结构本文主要围绕微型电流互感器展开研究与探讨，共分为五个部分。

首先，在引言部分我们将给出整篇文章的背景和目标，并对文章结构进行简要介绍。

其次，第二部分将介绍微型电流互感器的理论背景、原理解释和典型应用领域。

第三部分将重点讨论典型电路设计与分析，包括基本电路结构、信号放大电路设计要点以及非线性校准技术。

第四部分将通过实验验证与应用案例的方式对所述内容进行深入研究和探讨，并提供相关数据分析和结果讨论。

最后，在结论与展望部分，我们将对整个研究进行总结，并指出存在的问题及改进方向，同时展望了未来的研究发展方向。

1.3 目的本文旨在全面介绍微型电流互感器的原理、典型电路设计和应用领域，通过实验证明其有效性和可行性。

通过对微型电流互感器的深入研究和探讨，旨在提供给读者一个全面了解该技术的机会，并促进其在相关领域中的应用与发展。

通过本文的撰写，希望能够为微型电流互感器的进一步改进和优化提供参考，并且为相关领域及其他研究者提供有价值的资料和思路。

2. 微型电流互感器2.1 理论背景微型电流互感器是一种用于测量和检测微弱电流的设备。

它基于电磁感应原理，通过相对运动的导线和磁场之间的耦合效应来实现电流的转换和放大。

微型电流互感器通常由一个绕组和一个铁芯组成，当被测导线通过绕组时，会在绕组中产生一个与被测电流成正比的次级电流信号。

2.2 原理解释微型电流互感器的工作原理是基于法拉第定律和楞次定律。

根据法拉第定律，当导体回路中发生变化时，所围绕的磁场也会随之变化。

而根据楞次定律，在变化的磁场中存在着涡旋电场，这个涡旋电场会在周围任何闭合回路上产生一定大小的感应电动势。

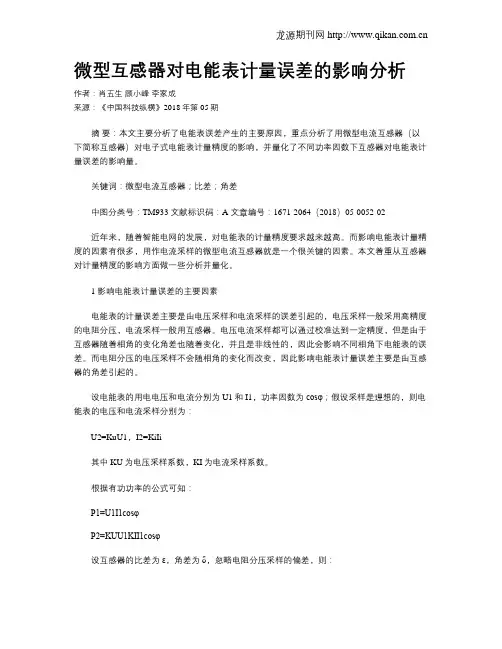

微型互感器对电能表计量误差的影响分析作者：肖五生顾小峰李家成来源：《中国科技纵横》2018年第05期摘要：本文主要分析了电能表误差产生的主要原因，重点分析了用微型电流互感器（以下简称互感器）对电子式电能表计量精度的影响，并量化了不同功率因数下互感器对电能表计量误差的影响量。

关键词：微型电流互感器；比差；角差中图分类号：TM933 文献标识码：A 文章编号：1671-2064（2018）05-0052-02近年来，随着智能电网的发展，对电能表的计量精度要求越来越高。

而影响电能表计量精度的因素有很多，用作电流采样的微型电流互感器就是一个很关键的因素。

本文着重从互感器对计量精度的影响方面做一些分析并量化。

1 影响电能表计量误差的主要因素电能表的计量误差主要是由电压采样和电流采样的误差引起的，电压采样一般采用高精度的电阻分压，电流采样一般用互感器。

电压电流采样都可以通过校准达到一定精度，但是由于互感器随着相角的变化角差也随着变化，并且是非线性的，因此会影响不同相角下电能表的误差。

而电阻分压的电压采样不会随相角的变化而改变，因此影响电能表计量误差主要是由互感器的角差引起的。

设电能表的用电电压和电流分别为U1和I1，功率因数为cosφ；假设采样是理想的，则电能表的电压和电流采样分别为：U2=KuU1，I2=KiIi其中KU为电压采样系数，KI为电流采样系数。

根据有功功率的公式可知：P1=U1I1cosφP2=KUU1KII1cosφ设互感器的比差为ε，角差为δ，忽略电阻分压采样的偏差，则：P2=KUU1KII1（1+ε）cos（φ+δ）由此可以得出电能表计量的误差为：Err=×100%=[KUKI（1+ε）（cosδ-tanφsinδ）-1]×100%由于KU，KI都是常数，因此：Err=[（1+ε）（cosδ-tanφsinδ）-1]×100%2 不同功率因数下各等级电能表对互感器角差要求分析计算2.1 功率因数cosφ=1.0时当功率因数cosφ=1.0时，tanφ=0，因此：Err=[（1+ε）cosδ-1]×100%由于互感器的比差一般都很小，因此比差可以忽略，从而可以化简为：Err=（cosδ-1）×100%由此可以计算出，不同准确度等级电能表对互感器角差的极限要求，具体数据见表1。
