初中物理竞赛(复赛) 试题

第23届全国中学生物理竞赛复赛试卷一、（23分）有一竖直放置、两端封闭的长玻璃管，管内为真空，管内有一小球自某处自由下落（初速度为零），落到玻璃管底部时与底部发生弹性碰撞．以后小球将在玻璃管内不停地上下跳动。

现用支架固定一照相机，用以拍摄小球在空间的位置。

每隔一相等的确定的时间间隔T拍摄一张照片，照相机的曝光时间极短，可忽略不计。

从所拍到的照片发现，每张照片上小球都处于同一位置。

求小球开始下落处离玻璃管底部距离（用H表示）的可能值以及与各H值相应的照片中小球位置离玻璃管底部距离的可能值。

二、（25分）如图所示，一根质量可以忽略的细杆，长为2l，两端和中心处分别固连着质量为m的小球B、D和C，开始时静止在光滑的水平桌面上。

桌面上另有一质量为M的小球A，以一给定速度v沿垂直于杆DB的方间与右端小球B作弹性碰撞。

求刚碰后小球A,B,C,D的速度，并详细讨论以0后可能发生的运动情况。

三、（23分）有一带活塞的气缸，如图1所示。

缸内盛有一定质量的气体。

缸内还有一可随轴转动的叶片，转轴伸到气缸外，外界可使轴和叶片一起转动，叶片和轴以及气缸壁和活塞都是 绝热的，它们的热容量都不计。

轴穿过气缸处不漏气。

如果叶片和轴不转动，而令活塞缓慢移动，则在这种过程中，由实验测得，气体的压强p 和体积V 遵从以下的过程方程式k pVa=其中a ,k 均为常量, a ＞1（其值已知）。

可以由上式导出，在此过程中外界对气体做的功为 ⎥⎦⎤⎢⎣⎡--=--1112111a a V V a k W 式中2V 和1V ,分别表示末态和初态的体积。

如果保持活塞固定不动，而使叶片以角速度ω做匀角速转动，已知在这种过程中，气体的压强的改变量p ∆和经过的时间t ∆遵从以下的关系式ω⋅-=∆∆L Va t p 1 式中V 为气体的体积，L 表示气体对叶片阻力的力矩的大小。

上面并没有说气体是理想气体，现要求你不用理想气体的状态方程和理想气体的内能只与温度有关的知识，求出图2中气体原来所处的状态A 与另一已知状态B 之间的内能之差（结果要用状态A 、B 的压强A p 、B p 和体积A V 、B V 及常量a 表示）四、（25分）图1所示的电路具有把输人的交变电压变成直流电压并加以升压、输出的功能，称为整流倍压电路。

初中物理竞赛复赛试题说明:1、本试题共有五大题，答题时间为120分钟，试卷满分为150分。

2、答案及解答过程均写在答卷纸上。

其中第一大题～第二大题只要写出答案，不写解答过程；第三大题～第五大题要写出完整的解答过程。

一.选择题(以下每题只有一个选项符合题意，每小题4分，共32分)1.在下列四个事件中，经历时间最接近一秒钟的是( )A 人眨一下眼。

B 人在安静时呼吸一次。

C 人在感冒时打一个喷嚏。

D 人在做剧烈运动时(如快速蹬楼)脉博跳动一次。

2.手掌中托一小石块，将它竖直向上抛出，在小石块与手掌脱离时，则( )A 小石块不受任何力的作用。

B 小石块与手掌的运动速度相等。

C 小石块比手掌运动得快。

D 小石块速度继续增大，手掌速度将减小。

3.向如图1所示的玻璃瓶内注入水，然后将插有细玻璃管的软木塞塞紧玻璃瓶，玻璃瓶壁有A、B两个孔，也用软木塞子塞住。

瓶内液面如图1所示，现将A、B处的木塞同时拔去后，则下列说法中正确的是( )A A、B两孔中均无水射出。

图1B A 、B 两孔中均有水射出。

C A 孔中无水射出，B 孔中有水射出。

D A 孔中有水射出，B 孔中无水射出。

4.如图2所示，有三只底面积均为S 、水面高度相同，但形状不同的盛水容器a 、b 、c 。

现将三只相同的实心铝球分别放入容器a 、b 、c 中，铝球受到的浮力为F 。

设水对容器底部压强的增大值分别为△P 1、△P 2和△P 3，则下列说法中正确的是( ) A △P 1=△P 2=△P 3=F/S 。

B △P 1>F/S ，△P 2=F/S ，△P 3<F/S。

C △P 1=F/S ，△P 2<F/S ，△P 3>F/S 。

D △P 1<F/S ，△P 2>F/S ，△P 3<F/S.5.如图3所示，用一根电阻为6R 的粗细均匀的镍铬合金线做成一个环，在环上6个对称的点上，焊接6个不计电阻的导线，并与接线柱连接，现有一根不计电阻的导线将6个接线柱中的任意两个相连接，利用这种方法，可以在其它各接线柱之间的获得不同阻值(不含零电阻)的总个数和最大电阻值分别是( ) A 9种，最大为1.5R 。

选择题一质点做简谐运动，下列说法中正确的是：A. 质点通过平衡位置时，速度最大B. 质点通过平衡位置时，加速度最大（正确答案）C. 质点离平衡位置越远，机械能越大D. 质点离平衡位置越远，振动频率越大关于光的本性，下列说法中正确的是：A. 光的波粒二象性是指光既具有波动性，又具有粒子性（正确答案）B. 光的波粒二象性是指光就是波和粒子的结合体C. 光的干涉和衍射现象说明光是横波D. 光电效应现象说明光是纵波在电磁感应现象中，下列说法正确的是：A. 感应电流的磁场总是阻碍原磁通量的变化B. 感应电流的磁场总是与原磁场方向相反C. 感应电动势的大小跟线圈的匝数成正比（正确答案）D. 感应电动势的大小跟穿过线圈的磁通量变化率无关在相对论中，下列说法正确的是：A. 高速运动的物体，其长度会沿运动方向收缩（正确答案）B. 高速运动的物体，其质量会随速度的增加而减小C. 时间的流逝是绝对的，与观察者的运动状态无关D. 光速在不同惯性参考系中是不同的关于热力学定律，下列说法正确的是：A. 热量不能自发地从低温物体传到高温物体B. 一定质量的理想气体，如果压强不变，体积增大，那么它一定从外界吸热（正确答案）C. 物体的内能与物体的速度有关D. 第二类永动机违反了能量守恒定律在量子物理中，下列说法正确的是：A. 电子的波动性是其固有的属性，与观察方式无关（正确答案）B. 电子的轨道半径是确定的，可以精确测量C. 氢原子的能级是连续的D. 光电效应中，光电子的最大初动能与入射光的频率无关关于电磁场和电磁波，下列说法正确的是：A. 变化的电场一定产生变化的磁场B. 均匀变化的电场产生恒定的磁场（正确答案）C. 电磁波在真空中不能传播D. 电磁波在介质中的传播速度比在真空中大在力学中，关于牛顿运动定律的应用，下列说法正确的是：A. 跳绳时，绳对人的拉力大于人对绳的拉力B. 物体所受的合外力不为零时，其速度一定不为零C. 物体所受的合外力方向改变，其加速度方向一定改变（正确答案）D. 物体所受的合外力大小不变，其加速度大小一定不变（忽略物体质量变化）。

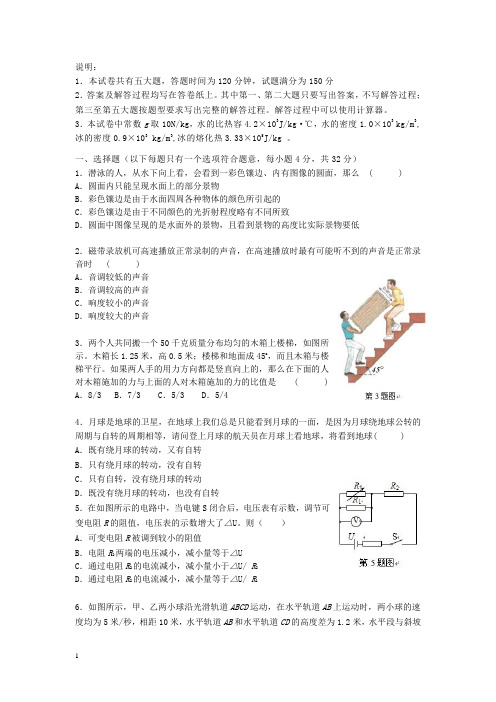

说明：1．本试卷共有五大题，答题时间为120分钟，试题满分为150分2．答案及解答过程均写在答卷纸上。

其中第一、第二大题只要写出答案，不写解答过程；第三至第五大题按题型要求写出完整的解答过程。

解答过程中可以使用计算器。

3．本试卷中常数g取10N/kg，水的比热容4.2×103J/kg·℃，水的密度1.0×103kg/m3, 冰的密度0.9×103 kg/m3,冰的熔化热3.33×105J/kg 。

一、选择题（以下每题只有一个选项符合题意，每小题4分，共32分）1．潜泳的人，从水下向上看，会看到一彩色镶边、内有图像的圆面，那么 ( ) A．圆面内只能呈现水面上的部分景物B．彩色镶边是由于水面四周各种物体的颜色所引起的C．彩色镶边是由于不同颜色的光折射程度略有不同所致D．圆面中图像呈现的是水面外的景物，且看到景物的高度比实际景物要低2．磁带录放机可高速播放正常录制的声音，在高速播放时最有可能听不到的声音是正常录音时 ( )A．音调较低的声音B．音调较高的声音C．响度较小的声音D．响度较大的声音3．两个人共同搬一个50千克质量分布均匀的木箱上楼梯，如图所示。

木箱长1.25米，高0.5米；楼梯和地面成45o，而且木箱与楼梯平行。

如果两人手的用力方向都是竖直向上的，那么在下面的人对木箱施加的力与上面的人对木箱施加的力的比值是 ( )A．8/3 B．7/3 C．5/3 D．5/44．月球是地球的卫星，在地球上我们总是只能看到月球的一面，是因为月球绕地球公转的周期与自转的周期相等，请问登上月球的航天员在月球上看地球，将看到地球( ) A．既有绕月球的转动，又有自转B．只有绕月球的转动，没有自转C．只有自转，没有绕月球的转动D．既没有绕月球的转动，也没有自转5．在如图所示的电路中，当电键S闭合后，电压表有示数，调节可变电阻R的阻值，电压表的示数增大了△U。

则（）A．可变电阻R被调到较小的阻值B．电阻R2两端的电压减小，减小量等于△UC．通过电阻R2的电流减小，减小量小于△U/ R2D．通过电阻R2的电流减小，减小量等于△U/ R16．如图所示，甲、乙两小球沿光滑轨道ABCD运动，在水平轨道AB上运动时，两小球的速度均为5米/秒，相距10米，水平轨道AB和水平轨道CD的高度差为1.2米，水平段与斜坡段间均有光滑小圆弧连接，且两小球在运动中始终未脱离轨道，两小球在轨道BC上的平均速度均为6米/秒，在CD上的速度均为7米/秒，则（）A．两小球在水平轨道CD上运动时仍相距10米B．两小球在水平轨道CD上运动时距离小于10米C．两小球到达图示位置P点的时间差为2秒D．两小球到达图示位置P点的时间差为1.4秒7．如图所示，将一柔软的导线弯成星形，并将其置于光滑水平桌面上，然后将电键S闭合，则该星形回路将 ( )A．不会变形B．会变形，所围面积增大C．会变形，所围面积减小D．会变形，所围总面积不变8．过年的时候，桌上的菜肴非常丰富，其中多油的菜汤与少油菜汤相比不易冷却，这主要是因为( )A．油的导热能力比水差B．油层阻碍了汤的热辐射C．油层和汤中的水不易发生热交换D．油层覆盖在汤面，阻碍了水的蒸发二、填空题（每小题6分，共30分）9．如图所示，某同学从桌面上的近视眼镜中看到自己身后同一个窗户的两个像，这两个像为____________像(选填：“实”或“虚”)，是____________面镜(选填：“平”、“凹”、“凸”)所成的像，10．一端封闭的玻璃管自重为G，横截面积为S，内装一段高为h的水银柱，封闭了一定质量的气体。

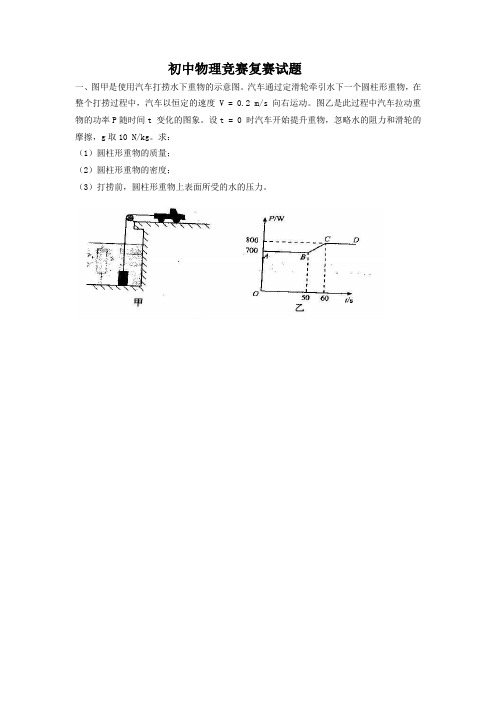

初中物理竞赛复赛试题一、图甲是使用汽车打捞水下重物的示意图。

汽车通过定滑轮牵引水下一个圆柱形重物，在整个打捞过程中，汽车以恒定的速度V = 0.2 m/s 向右运动。

图乙是此过程中汽车拉动重物的功率P随时间t 变化的图象。

设t = 0 时汽车开始提升重物，忽略水的阻力和滑轮的摩擦，g取10 N/kg。

求：（1）圆柱形重物的质量；（2）圆柱形重物的密度；（3）打捞前，圆柱形重物上表面所受的水的压力。

二、在当今世界，研制各种机器都必需考虑节约能源和治理废气污染这一重要课题。

在内燃机中，废气带走了很多能量，如果能将这些能量再利用起来，会使内燃机的效率提高许多。

某工厂科研人员研制生产的四冲程汽车专用柴油发动机，就采用了很多新技术。

其中最重要的一项叫“增压”技术，它是利用“废气涡轮增压器”使排气冲程中排出的高温、高压的废气去冲击“废气涡轮”高速旋转，它同时又带动同轴的进气系统中的“进气涡轮”也高速旋转，从而增加吸气冲程的进气量并增大进气气压，使做功冲程中柴油燃烧的更充分，燃气压强更大，同时也减少了废气中的有害物质，达到提高柴油发动机效率和减少废气污染的目的。

这种柴油发动机有6个气缸，气缸直径为110mm ，活塞行程为135mm ，当转速为2300r/min 时，发动机功率为220kW ，最低油耗可达240g/(kW·h)，柴油的热值为kg J /103.47。

请回答下列问题：1．该柴油发动机的效率最高可达多少？2．在做功冲程中气缸内的平均压强是多少？3．如果将我国这种机型的汽车柴油发动机都安装“增压器”后，能使它们的平均效率由原来约31%提高到近35%，安装前按每年消耗3亿吨柴油估算，这项技术每年能为我国节约多少吨柴油？三．为了交通安全，机动车转弯时，要使用转向灯对其他车辆及行人发出信号，同时车内的转向指示灯装置也会给驾驶员提供转向灯是否正常的信息。

具体地说，当机动车要向右转弯时，前、后两只转向灯D右1、D右2均正常发光，车内的转向指示灯同时也闪亮，而两只左转向灯D左1、D左2不发光。

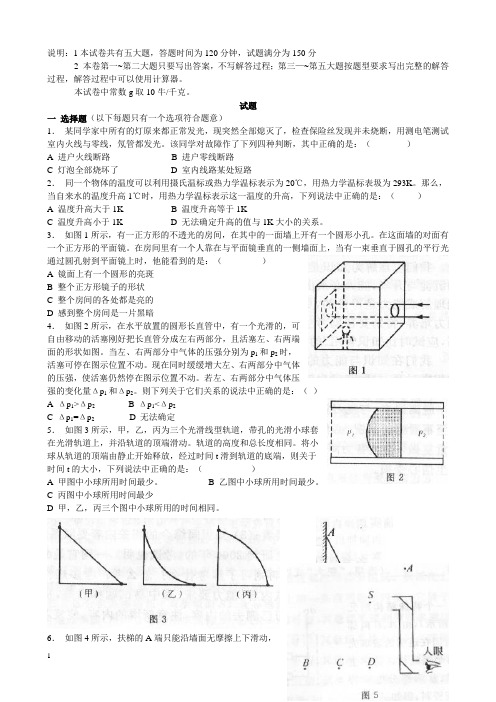

说明：1本试卷共有五大题，答题时间为120分钟，试题满分为150分2 本卷第一~第二大题只要写出答案，不写解答过程；第三—~第五大题按题型要求写出完整的解答过程，解答过程中可以使用计算器。

本试卷中常数g取10牛/千克。

试题一选择题（以下每题只有一个选项符合题意）1．某同学家中所有的灯原来都正常发光，现突然全部熄灭了，检查保险丝发现并未烧断，用测电笔测试室内火线与零线，氖管都发光。

该同学对故障作了下列四种判断，其中正确的是：（）A 进户火线断路B 进户零线断路C 灯泡全部烧坏了D 室内线路某处短路2．同一个物体的温度可以利用摄氏温标或热力学温标表示为20℃，用热力学温标表圾为293K。

那么，当自来水的温度升高1℃时，用热力学温标表示这一温度的升高，下列说法中正确的是：（）A 温度升高大于1KB 温度升高等于1KC 温度升高小于1KD 无法确定升高的值与1K大小的关系。

3．如图1所示，有一正方形的不透光的房间，在其中的一面墙上开有一个圆形小孔。

在这面墙的对面有一个正方形的平面镜。

在房间里有一个人靠在与平面镜垂直的一侧墙面上，当有一束垂直于圆孔的平行光通过圆孔射到平面镜上时，他能看到的是：（）A 镜面上有一个圆形的亮斑B 整个正方形镜子的形状C 整个房间的各处都是亮的D 感到整个房间是一片黑暗4．如图2所示，在水平放置的圆形长直管中，有一个光滑的，可自由移动的活塞刚好把长直管分成左右两部分，且活塞左、右两端面的形状如图。

当左、右两部分中气体的压强分别为p1和p2时，活塞可停在图示位置不动。

现在同时缓缓增大左、右两部分中气体的压强，使活塞仍然停在图示位置不动。

若左、右两部分中气体压强的变化量Δp1和Δp2。

则下列关于它们关系的说法中正确的是：（）A Δp1>Δp2B Δp1<Δp2C Δp1=Δp2D 无法确定5．如图3所示，甲，乙，丙为三个光滑线型轨道，带孔的光滑小球套在光滑轨道上，并沿轨道的顶端滑动。

物理竞赛复赛试题及答案一、选择题（每题5分，共20分）1. 光在真空中的传播速度是（）A. 299,792,458 m/sB. 299,792,458 km/hC. 299,792,458 km/sD. 299,792,458 m/h2. 根据牛顿第三定律，作用力和反作用力的大小（）A. 相等B. 不相等C. 相等但方向相反D. 相等且方向相同3. 一个物体的动能与其速度的关系是（）A. 正比B. 反比C. 无关D. 正比且平方关系4. 电场中某点的电势与该点到参考点的电势差成正比（）A. 正确B. 错误二、填空题（每题5分，共20分）1. 根据库仑定律，两点电荷之间的力与它们电荷量的乘积成正比，与它们距离的平方成______。

2. 一个物体从静止开始做匀加速直线运动，其加速度为a，经过时间t后，其速度为______。

3. 根据欧姆定律，电阻R、电流I和电压V之间的关系是V = ______。

4. 光的折射定律表明，入射角和折射角的正弦值之比等于两种介质的折射率之比，即sinθ1/sinθ2 = ______。

三、计算题（每题10分，共40分）1. 一辆汽车以20 m/s的速度行驶，突然刹车，刹车时的加速度为-5m/s²。

求汽车完全停止所需的时间。

2. 一个质量为2 kg的物体从10 m的高度自由落体，忽略空气阻力，求物体落地时的速度。

3. 一个电路中包含一个5 Ω的电阻和一个9 V的电池，求电路中的电流。

4. 一个光波的波长为600 nm，求其频率。

四、实验题（每题20分，共20分）1. 描述如何使用弹簧秤测量物体的重力，并解释实验原理。

答案：一、选择题1. A2. A3. D4. B二、填空题1. 反比2. at3. IR4. n1/n2三、计算题1. 4 s2. √(2gh) = √(2*9.8*10) m/s ≈ 14.1 m/s3. I = V/R = 9/5 A = 1.8 A4. f = c/λ = (299,792,458)/(600*10^-9) Hz ≈ 5*10^14 Hz四、实验题1. 将物体挂在弹簧秤的挂钩上，读取弹簧秤的示数即为物体的重力。

说明：答题时间为120分钟，试题满分为150分。

第一～第二大题只要写出答案。

第三～第五大题按题型要求写出完整的解答过程。

解答过程中可以使用计算器。

常数g取10牛/千克。

一、选择题(以下每题只有一个选项符合题意．每小题4分，共32分)1．在一张白纸上用红色水彩笔写上红色的“E”字。

当你通过红包玻璃观察写在这张白纸上的“E”字时，观察到的现象是： ( )A．清晰的红色“F”字。

B．清晰的黑色“F”字。

C．清晰的红底白色“E”字。

D．几乎看不出“E”字。

2．小明把粗细均匀的细铜丝紧密地绕在铅笔杆上．用刻度尺测得绕有17匝细铜丝的铅笔的长度L=50.7mm．如图1所示。

则正确的表示细铜丝直径的是： ( )A．1.1mm。

B．1.08mm。

C．1.079mm。

D．1.0787mm。

3．在弹性限度内。

当弹簧的长度为16cm时．它产生的弹力大小为20N；弹簧的长度变为7cm时．它产生的弹力大小为10N。

则弹簧的劲度系数为： ( )A．1.25N/cm。

B．1.43N/cm。

C．3.33N/cm。

D．1.11N/cm。

4．某中学的科技研究小组．为太空工作站的宇航员设汁了如图2所示的四种电加热水壶．其中设计合理的是：（）5．将阻值相等的电阻R1和R2串联后接在一个电压恒定的电源两端。

若其中R1的电阻值不随温度的变化而变化．而R2的电阻值随温度升高而增大．随温度的下降而减小。

则对R2加热或冷却，R2的电功率的变化情况为： ( )A．加热升温时，电功率增大．而冷却降温时．电功率减小。

B．加热升温时。

电功率减小，而冷却降温时．电功率增大。

C．无论是加热还是冷却．电功率均增大。

D．无论是加热还是冷却，电功率均减小。

6．夜晚有两个高矮不同的小朋友A和B，A比B高，相距d．他们分别站在路灯下，o’点是路灯。

在地面上的投影． A、B两人的连线通过o’点，如图3所示。

他们头部分别在地面上留下两个影子A’和B’，相距d’，当两人沿过O'点的直线，以相同的速度行进时．A’和B’的距离将： ( )A．不断增大。

第41届全国中学生物理竞赛复赛试题参考解答（2024年9月21日9:00-12:00）一、（45分） （1）（1.1）记质量为M 的振子偏离平衡位置的位移为x （向左为正），单摆的偏转角为θ（向左为正），摆臂上的张力为T ，按牛顿第二定律，摆锤在水平方向上的运动方程为m ẍ+lθcos θ−lθ sin θ =−T sin θ ①在竖直方向上的运动方程为m −l sin θθ−lθ cos θ =m g −T cos θ ② 利用小幅度振动条件，保留到小量θ的领头阶，有sin cos 1 ， ③将③式代入①②式，并保留到小量θ的领头阶，得T mg ④ ẍ+lθ+g θ=0⑤【注: 利用悬点不动的非惯性系也可更方便地得到上述结果。

在悬点不动的非惯性系中，摆锤额外受到横向的惯性力−mẍ，有角向运动方程mlθ=−m g sin θ−mẍcosθ ①′ 同时也有径向运动方程2θcosθsin ml mx g T m ②′进一步利用小摆幅条件，保留到小量θ的领头阶，即得⑤④式。

】质量为M 的振子在水平方向上做一维运动， 由牛顿第二定律得Mẍ=−kx +T sin θ+H cos ωt ⑥由③④⑥式得Mẍ+kx −m g θ=H cos ωt ⑦只考虑系统在强迫力下的稳定振动，稳定振动的圆频率为ω，设cos(x x A t ) ⑧ cos()l B t ⑨其中φ 、φ 是稳定振动与所受强迫力之间的位相差。

将⑧⑨式代入方程⑤⑦后，所得出的两个方程对任意时间 t 均成立，故有00x ，⑩进而有22M m k A m B H⑪ 22200A B⑫由⑪⑫式得2202222200()()()HA k M m⑬222222222000()()H B A k M m⑭其中（1.2）由⑬式可知，当没有阻尼器时（这时0m ），有2HA k M ⑮即当风的频率为⑯时，大楼受迫振动幅度最大。

当风的频率取⑮式所示的值、但有阻尼器时，由⑬式得k g H H kl Mg M l A g k gkm m l M⑰为了调节阻尼器的参数m 、l 使得A 最小，可取Mgl k， ⑱或m 尽可能大。

说明：本试卷共有六大题，答题时间为120分钟，试卷满分为150分．一、选择题Ⅰ（以下每小题只有一个选项符合题意，每小题4分，共28分）1．超市里出售的冷冻食品的塑料包装盒通常选用白色的，并在盒子的底部压制出一些几何图案的凹凸槽，这主要是为了（）Ａ．既轻便又美观Ｂ．既保温又增强抗形变能力Ｃ．减少食品与包装盒的接触面积Ｄ．避免食品受污染2．在0℃时，将两根长度和质量相等的均匀铜棒和铁棒连接在一起，并将支点放在接头处刚好平衡，如图1所示，当温度升高数百摄氏度时，能观察到的现象是（）图1Ａ．仍能保持水平方向平衡Ｂ．左端向上翘起，右端向下降低Ｃ．右端向上翘起，左端向下降低Ｄ．以上三种现象均可能3.两个完全相同的验电器，分别带上不等量的异种电荷，现将它们的金属球用一根绝缘的金属导体接触后分开，则两验电器的金属箔（）Ａ．张角一定都减小，且带上等量异种电荷Ｂ．张角一定都增大，且带上等量异种电荷Ｃ．张角一定是有一个增大，且带上等量同种电荷Ｄ．张角一定是有一个减小，且带上等量同种电荷4．一个五角形的光源垂直照射在一个三角形的小孔上，在小孔后面的光屏上形成的光斑是（）Ａ．三角形Ｂ．五角形Ｃ．圆形Ｄ．方形5．Ａ、Ｂ两辆车以相同速度ｖ０同方向作匀速直线运动，Ａ车在前，Ｂ车在后．在两车上有甲、乙两人分别用皮球瞄准对方，同时以相对自身为2ｖ０的初速度水平射出，如不考虑皮球的竖直下落及空气阻力，则（）Ａ．甲先被击中Ｂ．乙先被击中Ｃ．两人同时被击中Ｄ．皮球可以击中乙而不能击中甲6．如图2所示，静止的传送带上有一木块正在匀速下滑，当传送带突然向下开动时，木块图2滑到底部所需时间ｔ与传送带始终静止不动所需时间ｔ０相比是（）Ａ．ｔ＝ｔ０Ｂ．ｔ＜ｔ０Ｃ．ｔ＞ｔ０Ｄ．Ａ、Ｂ两种情况都有可能图27．一保温筒内盛有20℃的水，把水蒸汽缓缓地通入筒中．在图3中表示水和水蒸汽混合后共同的温度随时间变化关系的图线是（）图3二、选择题Ⅱ（以下每小题中只有一个选项符合题意，每小题5分，共20分）．8．如图4所示，锥形瓶中盛有0℃的水，现用酒精灯加热，使水温升高到10℃，在这一过程中（不考虑水的汽化及锥形瓶的热胀冷缩），则水对锥形瓶底的压强变化是（）Ａ．不变Ｂ．变大Ｃ．先变小，后变大Ｄ．先变大，后变小图49．在图5所示的电路中，当滑动变阻器Ｒ的滑片Ｐ从Ｂ向Ａ滑动的过程中，电压表Ｖ１、Ｖ２示数的变化量的值分别为ΔＵ１、ΔＵ２，则它们的大小相比较应该是（）图5Ａ．ΔＵ１＜ΔＵ２Ｂ．ΔＵ１＞ΔＵ２Ｃ．ΔＵ１＝ΔＵ２Ｄ．因为无具体数据，故无法比较10．在图6所示的电路中，Ａ、Ｂ、Ｃ分别表示电流表或电压表，它们的示数以安或伏为单位．当电键Ｓ闭合后，Ａ、Ｂ、Ｃ三表示数分别为1，2，3时，灯Ｌ１、Ｌ２正好均正常发光．已知灯Ｌ１、Ｌ２的额定功率之比为3∶1，则可判断（）Ａ．Ａ、Ｂ、Ｃ均为电流表Ｂ．Ａ、Ｂ、Ｃ均为电压表Ｃ．Ｂ为电流表，Ａ、Ｃ为电压表Ｄ．Ｂ为电压表，Ａ、Ｃ为电流表图6 图711．如图7所示，Ｌ是电磁铁，在Ｌ正上方用弹簧悬挂一条形磁铁，设电源电压不变，闭合电键Ｓ待电磁铁稳定后，当滑动变阻器Ｒ的滑片Ｐ由上向下缓缓地滑动过程中，弹簧的长度将（）Ａ．变长Ｂ．变短Ｃ．先变长后变短Ｄ．先变短后变长三、填空题（每格4分，共32分）12．图8所示的简单机械是由固定的斜面和滑轮组成的．若斜面的长Ｌ与斜面高ｈ的比值为2，整个机械的效率为80％，则使用该机械将重物沿斜面缓慢拉上的过程中，作用力Ｆ与重物所受重力Ｇ的比值为．图8 图913．如图9所示，粗细均匀的蜡烛长ｌ０，它底部粘有一质量为ｍ的小铁块．现将它直立于水中，它的上端距水面ｈ．如果将蜡烛点燃，假定蜡烛燃烧时油不流下来，且每分钟烧去蜡烛的长为Δｌ，则从点燃蜡烛时开始计时，经时间蜡烛熄灭（设蜡烛的密度为ρ，水的密度为ρ１，铁的密度为ρ２）．14．如图10所示，线段ＡＢ为一凸透镜成像的物距倒数1／ｕ和像距倒数1／ｖ的对应关系，若用此凸透镜成像，当物体距透镜0.3米时，物体所成像的性质是____（需说明像的虚实、大小、正倒立情况）．图10 图1115．如图11所示，将Ｒ１、Ｒ２、Ｒ３、Ｒ４、Ｒ５五只阻值不等的电阻并联后接在电源电压为6伏的电路中，若电阻Ｒ1的阻值为50欧，Ｒ5为10欧，且Ｒ１＞Ｒ２＞Ｒ３＞Ｒ４＞Ｒ５．当电键Ｓ闭合后，可判断电流表的示数范围是____．16．在图12中，ＡＢ、ＣＤ分别表示质量均匀、形状相同的两块长方形木板，它们的重均为Ｇ，长为Ｌ，分别可绕各自的支点Ｏ１、Ｏ２自由转动，且ＡＯ１∶Ｏ１Ｂ＝ＣＯ２∶Ｏ２Ｄ＝2∶1，现将一根每节重为Ｐ，长度超过Ｌ的链条ＭＮ悬挂在两板的Ｂ端和Ｄ端，当两木板的Ｂ、Ｄ两端相距Ｌ／2时，两木板恰好保持水平平衡，则该链条共有节组成．若将两木板距离增大为Ｌ时，ＡＢ板将（填：“绕Ｏ１顺时针转动”，“仍保持水平平衡”或“绕Ｏ１逆时针转动”）．图12 图1317．如图13所示，一根细绳悬挂一个半径为ｒ米、质量为ｍ千克的半球，半球的底面与容器底部紧密接触，此容器内液体的密度为ρ千克／米３，高度为Ｈ米，大气压强为ｐ０帕，已知球体的体积公式是Ｖ＝4πｒ３／3，球面积公式是Ｓ球＝4πｒ２，圆面积公式是Ｓ圆＝πｒ２．则液体对半球的压力为____．若要把半球从水中拉起，则至少要用____的竖直向上的拉力．四、计算题（共16分）18．一般人脸宽（包括两耳）约18厘米，两眼的光心相距约7厘米，两眼光心离头顶和下巴分别为10厘米和13厘米．当平面镜竖直放置时，则至少要用多大的平面镜（矩形），才能看到自己脸的全部？五、实验题（共18分）19．图14是一张上海市地图的示意图．该地图的原始尺寸是27×38ｃｍ２．现有型号为ＷＬ－1000型的物理天平（最大称量1 000克，感量0.05克）一架，透明描图纸一张，大小为27×38ｃｍ２质量为8克的白纸若干张及剪刀一把等器材．（1）请你设计一个测量上海市实际面积（图15中阴影部分，不包含崇明、长兴、横沙三岛）的方法．（要求测量过程中不损坏原图）（2）若要求测量值与图示面积之差不大于20平方公里（地图比例尺1厘米∶600000厘米）．则测量过程中，至少要用几张白纸．图14六、说理题（第20、21题各18分，共36分）20．表1是上海港客轮运行时刻（上海——武汉）表．请根据表1，回答下列问题：表1（1）根据表1中数据，估算南京——南通段长江的平均流速；（2）“江汉”轮在武汉——上海之间作往返航行，试问该船有无可能在上海至武汉航行途中，经过某一地点的时刻恰好是该船由武汉驶往上海途中经过该地点的时刻（不考虑日期），如有可能，这种情况共有几处？若以正常航班计算，第一处和最后一处分别在哪些航段？21．某同学按图15所示的电路图连接电路进行实验．若图15所示的实验器材中，灯Ｌ１、图15Ｌ２完全相同，且不考虑温度对灯的电阻的影响．实验时，该同学把滑动变阻器Ｒ的滑片Ｐ移到Ａ、Ｂ、Ｃ三个位置，并记下各电表的示数，表2记录是该同学测得的实验数据．过一段时间，这位同学发现灯Ｌ１、Ｌ２的亮度都发生变化，为了探究其原因，于是这位同学又将滑片Ｐ移到Ａ、Ｂ、Ｃ三个位置附近，测得各电表的示数如表3所示．地滑动过程中，弹簧的长度将（）图15表2 第一次实验测得实验数据表3 第二次实验测得实验数据表4 第三次实验测得实验数据根据上述实验数据，回答下列问题：（1）根据表2中的实验数据，请通过分析、归纳完成表2中“Ａ２表示数”下的空格．（2）根据表2、表3中的实验数据，请通过比较，分析，说明实验时灯Ｌ1、Ｌ２亮度的变化及原因．（3）若该同学在探究灯Ｌ1、Ｌ２亮度的变化及原因时，测得各电表的示数如表4所示，请说明在这种情况下，灯Ｌ1、Ｌ2亮度的变化及原因．参考答案三、填空题（每格4分，共32分）12．5／16（0.31）．13．ρ１ｈ／（ρ１－ρ）Δｌ．14．缩小、倒立、实像．15．1.08安＜Ｉ＜2.52安．16．ｎ＝Ｇ／Ｐ，仍保持水平平衡．17．ρπ（Ｈｒ２－2ｒ３／3）ｇ牛，ρπ（Ｈｒ２－2ｒ３／3）ｇ＋ｐ０πｒ２＋ｍｇ牛．四、计算题（共16分）18．先求镜宽（如图1）设Ａ１、Ａ２为两耳，Ｂ１、Ｂ２为两眼．因为Ａ１Ｂ１ＭＮ及Ａ２Ｂ２ＭＮ均为平行四边形，即，所以镜宽＝（18－7）／2厘米＝5.5厘米．（8分）再求镜长（如图2）设人脸长，眼在Ｂ处，因为像长＝，所以镜长＝／2＝／2＝（10＋13）／2厘米＝115厘米．（8分）图1 图2五、实验题（共18分）19．解：（1）①将地图上表示上海市区域（阴影部分）描在描图纸上；②用剪刀将描图纸所描表示上海市区域面积剪下，然后再按描图纸形状剪下若干张白纸；③利用天平称出表示上海市区域面积白纸的质量；④利用地图比例尺，求出上海市区域的实际面积．（8分）（2）设称得表示上海市区域面积的白纸张质量为ｍ．白纸每平方厘米的质量为ρ，地图比例尺为ｎ，则计算上海市区域的实际面积公式为Ｓ＝ｎ２ｍ／ρ．（4分）根据上式计算可知．20平方公里的实际面积对应白纸的面积约为0.56平方厘米，0.56平方厘米白纸的质量为4.36×10－３克．所以至少需要白纸的张数Ｎ＝5×10－２克4.37×10－３≈1144张，（6分）即至少需要白纸12张．六、说理题（每题18分，共36分）20．解：（1）设该船上行、下行时的速度（对水的平均速度）相同且为ｖ．南京—南通段长江水的平均流速为ｖ′，则有，而ｓ＝264千米，ｔ1＝125小时，ｔ2＝95小时，所以ｖ′≈33千米／小时．（9分）（2）五处（3分）．第一处：上海—南通段（3分），最后一处：黄石—鄂州段（3分）．21．解：（1）0.60安，0.50安，0.40安．（6分）（2）从表3可知：Ａ1表与Ａ2表示数相同，因此灯Ｌ1、Ｌ2亮度变化的原因是：电路中电阻Ｒ1发生断路故障．对照表2与表3中，位置Ａ（或Ｂ或Ｃ）的Ｖ1表与Ｖ2表的示数可知，灯Ｌ1变亮（ＵＬ1＝3.60伏→ＵＬ1′＝4.00伏），灯Ｌ2变暗（ＵＬ2＝1.20伏→ＵＬ2′＝0.80伏）．（6分）（3）从表4可知：Ａ1表与Ａ2表、Ｖ1表与Ｖ2表示数相同，因此灯Ｌ1、Ｌ2亮度变化的原因是：电路中灯Ｌ1发生短路故障．对照表2与表4中，位置Ａ（或B或Ｃ）的Ｖ1表与Ｖ2表的示数可知，灯Ｌ1熄灭（ＵＬ1＝3.60伏→ＵＬ1＝0），灯Ｌ2变亮（ＵＬ2＝1.20伏→ＵＬ2＝240伏）．（6分）。
