DP801单片机入门

单片机入门（建议收藏）单片机基础教程第一节、机基础知识一、单片机概念1、单片机：在一片集成电路芯片上集成微处理器（CPU）、存储器（ROM和RAM）、I/O接口电路，从而构成了单芯片微型计算机，即单片机（single chip Microcomputer）也叫微控制器（MCU）。

CPU（ Central Processing Unit ）：由运算和控制逻辑组成，同时还包括中断系统和部分外部特殊功能寄存器；RAM（ Random-Access Memory ）：用以存放可以读写的数据，如运算的中间结果、最终结果以及欲显示的数据；ROM （Read-Only Memory）：用以存放程序、一些原始数据和表格；I/O（input/output）口：四个8位并行I/O口，既可用作输入，也可用作输出；T/C (timer/counter)：两个定时/记数器，既可以工作在定时模式，也可以工作在记数模式；Intel公司1980年推出了MCS-51系列单片机：集成 8位CPU、4K字节ROM、128字节RAM、4个8位并口、1个全双工串行口、2个16位定时/计数器。

寻址范围64K，并有控制功能较强的布尔处理器。

80C51是MCS-51系列中的一个典型品种；其它厂商以8051为基核开发出的CMOS工艺单片机产品统称为80C51系列。

主要的80C51单片机Intel：80C31、80C51、80C32、80C52、87C52ATMEL：AT89C51、AT89C52、AT89C2051等；STC：89C51、89C52、90C51、STC15wPhilips：P80C54、P80C58、P87C54华邦：W78C54、W78C58、W78E54Siemens：C501-1R、C513A-H 等公司的许多产品。

芯片封装简介单片机用途凡是与控制或简单计算有关的电子设备都可以用单片机来实现，再根据具体实际情况选择不同性能的单片机，如：atmel,stc,pic,avr,凌阳，80C51，arm等工业自动化：数据采集、测控技术。

智能控制单片机提高班讲义第一次课讲义教学过程：控制次数编程框架：二、灯效1、点亮一个灯或者同时点亮多个灯2、闪动一个灯：步骤：开灯→延时→关灯→延时3、同闪4、交替闪（本质是跑灯，针对对象为两个灯或者两组灯）5、跑灯6、依次闪7、依次点亮，再逆序关闭三、练习（延时均用0.4秒）1、0号灯闪动3次后，再让1，2号灯永远交替闪动2、数码管关闭，0，1→2,3→4,5两两跑灯5次3、0，2，4和1，3，5两组灯做交替闪动4次，同时奏中音的1，24、3，4，5同闪两次，再让0，1，2三个灯逆序跑灯3次，同时数码管上显示相应的灯号。

5、0，1两灯交闪两次，再让2，3同闪三次，再让4，5交闪两次。

整体循环6、0，2，4三个灯同闪三次，三个灯同时亮的时候奏中音1，1，3，5三个灯同闪三次，三个灯同时亮的时候奏中音2，整体循环7、模拟十字路口红绿灯，车辆通行时间为5秒，黄灯缓冲时间为3秒。

循环8、让0，1交替闪动3次，再让1，2交替闪动3次，整体循环6次，数码管计整体循环的次数。

第二次课讲义教学内容：变光管模块的认识教学难点：变光管模块的使用教学过程：一、新课导入：用DP801控制变光管，共有两种控制方案第一种方案：物理连线如下图，用两头为双插孔的导线按图示接连好。

DP801主板变光管实验前将DP-801上的6个短路环接好，观察变光管的颜色。

【实验一】点亮0号和4号发光二极管，观察变光管的颜色。

【实验二】点亮0号发光二极管，关闭4号发光二极管，观察变光管的颜色。

【实验三】点亮4号发光二极管，关闭0号发光二极管，观察变光管的颜色。

请你通过实验判断变光管有几种颜色？第二种方案：用数据排线将主板和小模块连接起来，再通过针状导线将CHU0接1LU，将CHU1接2LU 【实验四】点亮0号和1号发光二极管，观察变光管的颜色。

【实验五】点亮0号发光二极管，关闭1号发光二极管，观察变光管的颜色。

【实验六】点亮1号发光二极管，关闭0号发光二极管，观察变光管的颜色。

单片机入门教程单片机，又称微控制器（Microcontroller），是一种集成在电路上的微型计算机，具有体积小、价格低、功能强大、使用方便等优点，广泛应用于智能家居、工业控制、消费电子、汽车电子等领域。

通过学习单片机，我们可以了解如何将计算机技术与实际应用相结合，实现各种控制系统的设计。

单片机主要由中央处理器（CPU）、存储器（RAM/ROM）、输入/输出接口（I/O口）、定时/计数器、中断系统等组成。

中央处理器（CPU）：控制器的核心部件，负责指令执行、数据处理等。

存储器（RAM/ROM）：存储数据和程序代码。

RAM用于实时存储数据，ROM用于存储固定程序。

输入/输出接口（I/O口）：用于连接外部设备和CPU之间的数据传输。

定时/计数器：用于实现定时操作和计数功能。

中断系统：用于处理外部事件，实现实时控制。

单片机编程语言主要有汇编语言和C语言。

汇编语言是低级语言，与硬件密切相关，适用于对性能要求较高的场合；C语言是高级语言，具有可读性强、易于维护等优点，适用于初学者。

掌握基本概念：了解单片机的组成、工作原理、编程语言等基本概念。

学习电路基础：了解电路的基本原理和元件，为后续实践打下基础。

实践操作：通过实验和项目实践，加深对理论知识的理解和应用。

阅读相关书籍：参考相关书籍和资料，拓宽知识面和技能水平。

参加培训课程：参加专业培训课程，接受系统化的教学和实践指导。

交流与讨论：与其他学习者交流和讨论，分享经验和技巧，提高学习效果。

单片机是电子技术领域中重要的组成部分，学习单片机需要掌握基本概念、电路基础、编程语言等方面的知识。

通过实践操作和项目经验积累，可以更好地理解和应用单片机技术。

阅读相关书籍、参加培训课程和与其他学习者交流也是提高学习效果的重要途径。

Access是微软公司推出的一款关系型数据库管理系统，它作为Office套件的一部分，与Word，Excel和PowerPoint等应用一起，构成了微软公司强大的办公软件套件。

单片机教程入门教程单片机是一种小型的、集成度很高的微型计算机系统，具有处理器、存储器和外设等功能。

它广泛应用于各个领域，如电子设备、控制系统、通信等。

对于初学者而言，学习单片机是一项非常有意义和有挑战性的任务。

下面是关于单片机的入门教程，希望对初学者有所帮助。

一、基础知识：1. 单片机的基本结构：讲解单片机的组成部分，包括中央处理器、存储器、时钟、输入输出端口等。

2. 常用的单片机芯片介绍：介绍一些常见的单片机芯片，如51系列、AVR系列等，让初学者了解不同芯片的特性和应用。

二、开发环境搭建：1. 下载和安装开发工具：介绍常用的单片机开发工具，如KeilC、IAR Embedded Workbench等，讲解如何下载和安装。

2. 编写第一个程序：通过简单的LED闪烁程序来演示单片机的基本编程方法，让初学者能够快速上手。

三、基本操作：1. I/O口的使用：讲解如何通过单片机的I/O口实现输入和输出操作，如通过按键控制LED灯的亮灭。

2. 定时器的使用：讲解单片机的定时器原理和使用方法，如通过定时器控制LED灯的闪烁频率。

四、数字信号处理：1. 数字信号的输入输出：讲解如何通过单片机的ADC和DAC模块实现数字信号的输入和输出，如通过麦克风采集声音信号并通过喇叭播放。

2. PWM技术的应用：介绍脉宽调制（PWM）技术的原理和应用场景，如通过PWM控制电机的转速和方向。

五、通信技术：1. 串口通信：讲解单片机的串口通信原理和使用方法，如通过串口与电脑进行数据交互。

2. SPI和I2C总线通信：介绍SPI和I2C总线通信的原理和应用场景，让初学者了解不同通信方式的特点和优势。

六、扩展应用：1. 温度传感器的应用：介绍如何通过单片机连接温度传感器，实时采集和显示温度值。

2. 蓝牙无线通信的应用：讲解如何通过单片机与蓝牙模块进行通信，实现无线控制和数据传输。

通过以上的入门教程，初学者可以了解到单片机的基本知识和应用场景，掌握一些基本的编程和操作方法。

初学者怎么入门单片机许多初学者想学习单片机，但是却不知道怎么入门，该从何学起。

下面依据本人的阅历说说看法，入门之后学习起来并不是很难，反而是一件很好玩的事情，可以依据自己的想法实现许多功能，自己动手DIY设计项目。

第一、学习单片机需要一些相关的基础学问：1）要有电路、模拟电路基础，可以不精通，但起码对这些学问有个概念，熟识一些常用的基础元器件的用法，比如电阻、电容的作用，了解二极管、三极管的基本用法，能够理解单片机最先系统电源电路、晶振电路和复位电路的工作原理；2) 数字电路基础，单片机本身就是依据数字电路原理运行的，起码理解数字电路的"0"、和"1"概念，了解数字电路的门电路，把握真值表；3）C语言学问，目前市场上的单片机几乎都是用C 语言开发的，已经很少人应用到汇编语言，除非一些特别的要求，所以必需把握C语言的程序结构和基本语法。

其次、有了上面的基础学问之后，选择一款单片机平台进行入门，目前市场上的单片机类型有51单片机、MSP430单片机、AVR单片机、飞思卡尔单片机、STM32单片机、PIC单片机等，51单片机始终是教学入门的主流单片机，个人建议还是从51单片机开头入门。

选择好单片机之后就是安装单片机开发环境，51单片机的开发环境推举2个，（1）可以使用keil开发环境（首选），keil是最早、功能最强的51单片机开发环境，对以后使用MDK更简单上手；（2）也可以使用IAR开发环境，IAR为主流的单片机通用开发环境（支持51、MSP430、AVR、PIC等几乎全部主流单片机）。

第三、购买单片机开发学习板进行实践，最好选择功能较全资料、具体的开发板，刚开头时根据例子程序自己实践一遍，熟识单片机软件、下载器、开发板的使用，熟识到肯定程度之后自己更改软件代码实现自己想要的功能，单片机入门一般都从点亮LED灯，实现流水灯灯简洁功能开头，把单片机的IO口、计数器/定时器、中断、ADC、SCI、SPI等功能全部熟识一遍，这时单片机已经基本学习得差不多了。

初级班注新授指令后（）内数字为配套教材中页数 第一次课1．什么是单片机微型计算机由运算、控制、存储、输入、输出五部分组成。

微型计算机 单片微型计算机2.单片机的用途 ……凡是用到智能控制和自动控制的领域都离不开单片机。

3．数据利用DP-801单片机处理的信息全部用两位的十进制数表示。

通常有两种形式的数据：带点数：表示存储单元的地址 不带点数：表示指令、代码4．输入、调试程序修改数据： [+1]/[-1]修改地址： [D/A]+ [+1]/[-1]练 习： 读取前5个单元格中的数据。

存储数据： [WRI]运行程序： [D/A]（1.0.）+ [WRI]【练习】1．输入并运行程序0.0. 00 0500 0400 0300 0200 0100 0002 05 01152．输入18～22页上的6个实例，并运行程序。

第二次课1．电路在生活中，开灯关灯是我们最熟悉的事物了。

在DP-801上，我们利用指令来实现开灯关灯。

DP-801单片机主板上的6个发光二极管的正极与电源正极相连，二极管的负极经限流电阻与输出口相连。

2．接通指令（15）接通指令功能：使N指向的输出口变为低电平，点亮发光二极管。

DP-801单片机只有8个输出口，所以N的取值为00～07。

其中00～05在正常状态下表示0～5这6个发光二极管。

结束指令功能：告诉单片机一段程序的结束。

使用DP—801单片机可以编写多段程序并能运行指定段的程序，就是靠结束指令来区分的。

【例1】点亮5号灯。

0.0. 00 0515同学们会发现灯闪了一下就关上了，怎样延长灯亮的时间呢？3M → 03 时02 分01 秒00 0.1秒延时指令功能：使CPU停止工作，保持上一条指令执行后的状态在延时时间内不变，数码管显示倒计时。

例如：延时5秒02 05 01延时1.5秒02 15 00【例2】让5号灯亮5秒钟0.0. 00 0502 05 0115【例3】让0号灯亮5秒，然后让1号灯亮2秒，最后让2号灯亮10秒。

初识单片机（2课时）一、教学目标1、了解单片机、单片机的构成、单片机指令以及单片机的简单使用2、了解单片机简单的编程模式3、增加学生对单片机的兴趣，提高学生动手动脑结合的能力。

二、教学重点1、了解认识单片机；2、初步学习指令，理解指令和程序的关系；3、认识我的存储器，理解地址的含义；4、学会向单片机输入指令。

三、教学难点1、单片机的内存存储方式。

2、指令地址与数据的区分。

3、运行单片机用户程序。

四、教学准备电源、单片机、投影设备。

五、教学过程1、导入（观看机器人大赛的视频，使学生对单片机的作用产生兴趣。

）同学们，刚才的机器人好玩吗？你们想不想有一天也能制造出一个机器人来呢？我告诉大家，机器人之所以能动就是靠单片机来控制的。

我们今天就来学习单片机好不好？我们来见见我们的新朋友——DP801单片机。

2、认识单片机我能说会唱，能听会看，能让小彩灯随着音乐跳舞，把我放在小车上，我就成了驾驶员。

总之，我的本事可大了。

我为什么可以做这么多事情呢？那是因为我有一颗能进行逻辑思维的大脑，它就像电脑中的CPU一样，控制着整个单片机的运行。

人们向我下达的各种命令，都要经过这个大脑的运算，最后由它去控制其它部分有条不紊地执行命令。

说了这么多，你们肯定想看看我的模样吧！3、单片机的组成DP801单片机这就是这个样子，总的来说，它分为三大部分：输入部分、主机部分和输出部分。

为了便于理解，你们可以把它看成是一台小电脑，电脑的键盘和鼠标就是输入部分，对于它而言，图中的按键和触点就相当于键盘和鼠标，它们的作用是向单片机里输入各种指令；电脑的显示器和音响就是输出部分，它的输出部分是图中的小灯、数码管和喇叭，它们可以传达指令执行的结果；电脑的CPU和内存就是主机部分，它的大脑就相当于电脑中的CPU，它用它进行思考和运算，为它身体的其它部分下达指令。

比如让小灯亮起来，让喇叭里奏出动人的音乐，让数码管上显示出数字等等。

而它的记忆存储就相当于计算机中的内存，同学们为它下达的指令都存放在这里，然后这些指令经过大脑的处理就可以操作其它部分了。

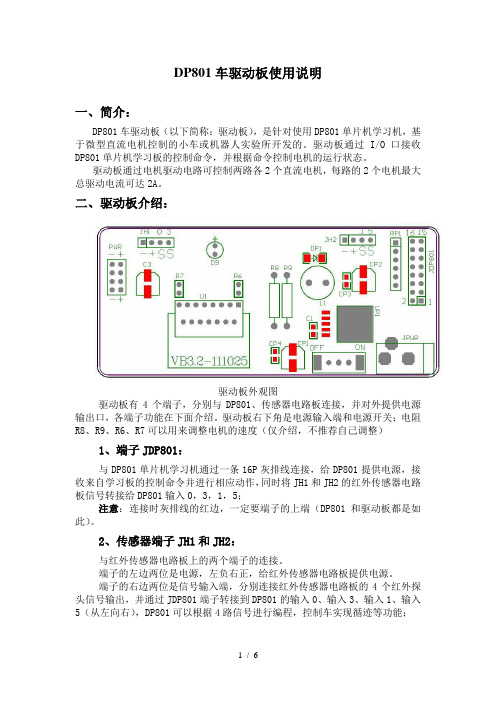

DP801车驱动板使用说明一、简介：DP801车驱动板（以下简称：驱动板），是针对使用DP801单片机学习机，基于微型直流电机控制的小车或机器人实验所开发的。

驱动板通过I/O口接收DP801单片机学习板的控制命令，并根据命令控制电机的运行状态。

驱动板通过电机驱动电路可控制两路各2个直流电机，每路的2个电机最大总驱动电流可达2A。

二、驱动板介绍：驱动板外观图驱动板有4个端子，分别与DP801、传感器电路板连接，并对外提供电源输出口，各端子功能在下面介绍。

驱动板右下角是电源输入端和电源开关；电阻R8、R9、R6、R7可以用来调整电机的速度（仅介绍，不推荐自己调整）1、端子JDP801：与DP801单片机学习机通过一条16P灰排线连接，给DP801提供电源，接收来自学习板的控制命令并进行相应动作，同时将JH1和JH2的红外传感器电路板信号转接给DP801输入0，3，1，5；注意：连接时灰排线的红边，一定要端子的上端（DP801和驱动板都是如此）。

2、传感器端子JH1和JH2：与红外传感器电路板上的两个端子的连接。

端子的左边两位是电源，左负右正，给红外传感器电路板提供电源。

端子的右边两位是信号输入端，分别连接红外传感器电路板的4个红外探头信号输出，并通过JDP801端子转接到DP801的输入0、输入3、输入1、输入5（从左向右），DP801可以根据4路信号进行编程，控制车实现循迹等功能；3、电源端子PWR左边的端子PWR提供4路电源的输出，可以给其他传感器等提供电源。

极性左负右正，电压+5V。

4、电源输入与开关右下角是电源输入端，可以插配套的充电器给电池充电。

插入充电器就可以给电池充电，不需要打开电源开关。

充电器上的指示灯由红色变成绿色，或充电10小时以上可以充满电池的电量。

电源开关拨到“ON”,接通电源。

驱动板的指示灯应该点亮，与驱动板连接的DP801也应该开始通电。

5、对电机的速度微调本项功能不推荐大家来操作，只建议有充分电路知识和调试经验的技术人员进行调整。

关于DP801单片机教学中的几点思考——浅谈入门技巧在DP801单片机的教学中，我们往往会存在从何处入手的问题，DP801单片机这个名字对于初次接触的孩子们来说是很陌生的。

为了让初次接触的孩子们有一个更深入的认识，结合本人的教学经验总结了以下几点。

第一、认识DP801单片机的基本结构初见DP801单片机，学生们普遍都会认为这只是一个普通的电路版，并不会把它理解为一台计算机，诚然，DP801单片机的结构看起来简单、粗糙，与我们常用的电脑大相径庭，但归根结底它也是一台计算机。

所以在教学的第一步，应该让学生对于DP801单片机的结构有一个清楚的认识，认清它与一般计算机之间的区别。

要想让学生了解这一点，就要从DP801单片机的功能讲起，告诉学生DP801单片机的最主要的功能是用于智能控制，开始学生对于智能控制这个词并不能完全理解，可以从生活中的实例讲起比如空调上的遥控器、红绿灯、电子琴等等，让他们知道，DP801单片机实际上离咱们并不遥远。

其次，让学生比较DP801单片机与一般计算机之间的共同点。

比如：DP801单片机上的数码管=显示器、键盘=鼠标、键盘、存储器=cpu、硬盘等。

学生对DP801单片机的结构有了较为清楚的认识，下一步就可以让学生学习如何操作DP801单片机了。

第二、认识键盘和操作方法因为学生已经对DP801单片机的结构有了一定的了解，那么可以让学生进行操作了。

学生们知道计算机的输入设备是键盘和鼠标。

但单片上只有5个按键，和计算机上的键盘大不相同。

所以要先从认识按键开始，让学生们认识着五个按键是相当重要的，这里重点需要讲解的是D/A键和写入键，DA键既为数据和地址键，在讲解这个按键的时候可以讲解一下DP801单片机有128个地址，DA键是切换数据与地址的，你想到那个地址，就要按住DA键，然后用加号和减号键进行进行调节就可以了。

在这里可以一带而过，过多讲解反而使学生们更加糊涂。

写入键是一个特殊的按键，这也是DP801单片机与计算机的区别之处，一般来说用计算机的时候我们只需直接输入就可以了，但DP801单片机在输入一个数据完成后需要按一下写入键，可以让学生随便输入一个数写入，建议让学生在00地址输入（用DA键和加号减号键调到00地址）。

单片机入门指南从零开始学习单片机单片机（Microcontroller）作为一种在嵌入式系统中广泛使用的微型计算机，拥有广泛的应用领域。

对于初学者来说，学习和掌握单片机的基础知识至关重要。

本篇文章将从零开始介绍单片机的入门知识，帮助读者系统地学习单片机。

一、简介单片机是一种集成了处理器核心、存储器、输入输出接口、定时器和其他相关模块的微型计算机系统。

它以其体积小、功耗低、成本低等优势，在嵌入式系统领域得到了广泛应用。

学习单片机需要掌握基本的电子知识、C语言等。

二、准备工作要学习单片机，首先需要准备一台可编程的单片机开发板，如常见的51单片机开发板、Arduino开发板等。

同时，还需要下载并安装开发板所需的集成开发环境（IDE），如Keil、Arduino IDE等。

三、基本原理1. 单片机的结构：单片机由中央处理器（CPU）、存储器、输入输出（I/O）口、定时器、串口等组成。

掌握这些基本组成部分的工作原理是学习单片机的关键。

2. GPIO口：通用输入输出口（GPIO）是单片机与外部世界通信的接口，可以通过编程控制来实现不同的功能，如输入、输出、中断等。

3. 定时器和计数器：定时器和计数器是单片机中常用的模块，可以用于延时、定时、脉冲计数等应用。

熟悉定时器和计数器的使用是学习单片机的重要一步。

四、编程语言在学习单片机时，常用的编程语言是C语言。

C语言具有简洁、高效的特点，对于单片机的程序设计非常适用。

学习C语言语法和相关的编程技巧是学习单片机的基础。

五、入门实例为了更好地理解和掌握单片机的基础知识，以下是一个简单的LED 灯闪烁程序的实例：```c#include <reg51.h>#define LED P0void delay(unsigned int time) // 延时函数{unsigned int i, j;for(i = time; i > 0; i--)for(j = 120; j > 0; j--);}void main(){while(1){LED = 0xFF; // 打开LED灯delay(500); // 延时500msLED = 0x00; // 关闭LED灯delay(500); // 延时500ms}}```通过以上简单的程序，可以实现LED灯的闪烁。

单片机入门指南从零开始学习电路设计单片机是一种集成电路芯片，它包含了一个或多个中央处理器（CPU）、存储器（ROM和RAM）、输入/输出端口（I/O）和定时器/计数器等功能模块。

单片机广泛应用于电子设备、嵌入式系统和自动控制等领域。

为了帮助初学者快速入门单片机，并学习电路设计的基础知识，本文将从零开始介绍单片机的基本原理和学习路径。

第一章概述在学习单片机之前，我们需要了解一些基本概念。

单片机是一种微处理器，能够执行计算机程序并控制外部设备。

它通常由CPU、内存和I/O端口组成。

使用单片机前，你需要了解二进制和十六进制表示法，以及数字电路的基础知识。

第二章硬件基础在开始学习单片机之前，你需要了解电路设计的基础知识。

这包括电源电路、时钟电路、复位电路、I/O电路和通信接口等。

了解这些基础知识可以帮助你更好地理解单片机的工作原理。

第三章单片机编程语言单片机编程语言常用的有汇编语言和高级语言。

对于初学者来说，建议从高级语言开始学习，因为它更易于理解和使用。

常见的单片机高级语言包括C语言和Basic语言。

学习编程语言时，你需要掌握基本的语法规则和编程思想。

第四章开发工具和资源学习单片机需要一些开发工具和资源。

这些工具包括开发板、编程软件和调试工具等。

为了便于学习，你可以选择一款易于使用且功能强大的开发工具，例如Keil C51、MPLAB等。

此外，网络上还有许多开源的资源和教程可供参考。

第五章实践项目通过实践项目，你可以将之前学到的理论知识应用到实际中。

可以从简单的LED闪烁开始，逐渐增加难度，例如数字显示、温度测量和无线通信等。

通过实践项目，你不仅能够巩固所学的知识，还能够培养解决问题和创新的能力。

第六章进阶学习单片机是一个庞大的领域，你可以选择深入某个方向进行进一步学习。

例如，你可以学习更高级的单片机系列、深入了解外设接口、掌握更复杂的通信协议等。

此外，你还可以学习嵌入式系统的相关知识，或者学习与单片机相关的电子设计自动化工具。

跟我学作DP—801单片机系统（五）
车金相
【期刊名称】《电子制作》
【年(卷),期】1999(000)011
【摘要】用DP801使灯光动起来我们已经能够用DP801控制点亮发光二极管,下面进一步介绍如何让灯光动起来,首先介绍几条指令的用法,然后具体分析程序。

一、介绍四条指令 1.断开指令指令助记符指令机器码书写方式:DK N 01 N 说明:这是一个两个字节的指令,“DK”是“断开”两个字的打头拼音。

01是操作码,N为操作数。

指令的功能:使N指出的输出口变为高电平。

DP801主板上的六个发光二极管标号分别为0～5。

【总页数】3页(P28-30)
【作者】车金相
【作者单位】无
【正文语种】中文
【中图分类】TP368.1
【相关文献】
1.跟我学作DP—801单片机系统（一） [J], 车金相;左亦农
2.跟我学作——DP—801单片机系统（二） [J], 车金相
3.跟我学作DP—801单片机系统（四） [J], 车金相
4.跟我学作DP—801单片机系统（六） [J], 车金相
5.跟我学DP801单片机 [J], 张军
因版权原因，仅展示原文概要，查看原文内容请购买。
