数字视频光端机

数字视频光端机的特性与优势
数字视频光端机是一种新型的通信设备，具有许多特性和优势。

以下是简单易懂的解释：
1. 高清图像：数字视频光端机可以传输高清视频信号，提供更清晰、更真实的图像质量。

与传统模拟信号相比，数字信号能够保持信号稳定性和图像清晰度，使观看体验更好。

2. 大容量传输：数字视频光端机通过光纤线路进行信号传输，具有较大的带宽和传输容量。

它可以同时传输多个视频信号，满足多路视频传输的需求，提高系统的扩展性和灵活性。

3. 实时性：数字视频光端机传输速度快，能够实时传输视频信号。

这对于需要实时监控和快速反应的场景非常重要，如安防监控和视频会议等。

4. 抗干扰性强：数字信号传输在光纤线路中，不受电磁干扰和信号衰减的影响。

相比传统模拟信号传输，数字信号更稳定，能够提供更高质量的图像。

5. 高度兼容性：数字视频光端机具有良好的兼容性。

它能够与其他数字设备和系统进行连接，有效地集成到各类现有设备中，提升整个系统的性能和效率。

数字视频光端机的特性和优势使其成为现代通信领域的重要设备。

它能够实现高清、稳定和高效率的视频传输，帮助我们更好地满足各种应用场景的需求。

相信随着技术的不断发展，数字视频光端机将会有更广泛的应用和更大的发展空间。

8路数字视频光端机16路数字视频光端机-------------使用说明书北京海视科技有限公司声明本手册依据现有信息制作，其内容如有更改，恕不另行通知。

北京海视科技有限公司在编写该手册的时候已尽最大努力保证其内容准确可靠，本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。

北京海视科技有限公司地址：北京市海淀区复兴路40号铁建大院3号楼客户服务邮箱：E-Mail:****************HS8V8A8(R)系列点对点8路视频光端机是一款采用先进的数码视频光纤传输技术、将8路视频信号在单芯光纤上进行高质量传输的高性价比产品。

由于HS8V8A8(R)系列视频光端机采用的是全数字无压缩技术，因此能支持任何高分辨率运动、静止图像高质量传输；HS8V8A8(R)系列视频光端机具有不受环境干扰影响、传输质量高、能长期稳定的工作、安装和维护都很简单、无需调试等特点。

HS8V8A8(R)系列视频光端机可提供6.5M视频带宽。

HS8V8A8(R)系列数字光端机同时提供了台式和工业机架式（4U）结构，方便用户安装，用户可根据现场的具体情况灵活选择，同时可向用户提供OEM供货方式。

►独立研发设计，具有很高的性价比►最大支持8路视频、8路双向音频、8路双向数据、一个10Base-T通过一根或两根光纤连接►8/10bit数字视频编码►兼容PAL、NTSC、SECAM视频制式►全数字无压缩传输►无模拟调频、调相、调幅光端机的交调干扰►FC/SC光接口►表面贴装技术►单、多模光纤传输，距离0-80KM►安装完成后无需调试►维护简单►采用了模块化的结构，功能扩展容易►无电磁干扰（EMI）、射频干扰（RFI）►工业级设计，安全可靠►独立式或4U插卡式►支持用户定制及OEM方式视频指标：视频通道数：8路视频输入/输出阻抗：BNC 75Ω非平衡接口视频输入/输出电压：典型峰-峰值1Vрр视频带宽：6.5MHZ视频数码位宽：8比特微分增益：<1%微分相位：<0.6°场倾斜：<0.5%信噪比：65dB数据接口：数据通道数：1-8路双向物理接口：工业标准接线端子RS232速率：DC-115.2KbpsRS-422/485速率：DC-115.2kbpsRS-422/485距离：0—1200米RS-422/485协议：透明支持任意RS-485/422协议音频接口：音频通道数：1-8路音频输入/输出阻抗：工业标准接线端子音频输入/输出电平：典型0dBm频率响应：10HZ-20KHZ音频数码位宽：16比特信噪比：86dB以太网接口：物理接口：屏蔽超5类RJ-45座支持协议：IEEE 802.3 10Base-T 10M、10/100M以太网标准工作方式：全或半双工光纤接口：物理接口：FC/PC、ST/PC、SC/PC光纤种类：单模/多模光纤，单纤或双纤传输距离：多模0-1km，单模：0-20km，0-40km，0-60km 电源：输入电压：交流220V/直流+5V电磁兼容：辐射：EN50081-1，EN55022-B，CE，FCC 磁化率：EN50130-4，EN50028-1物理特性：工作温度：-20ºC～75ºC 湿度：0～95%不结凝感应：EN50130-5，1995潮热：BS2011外型尺寸：227×176×65（L×W×H），不含安装固件外壳材料：铝合金外壳颜色：银色拉丝最大重量：1.4KgPOWER：电源指示灯ERR：出错指示灯LINK：光纤连接指示灯RUN：系统运行指示灯连接以太网交换机时用“直连线”，终端设备互连时用“交叉线”。

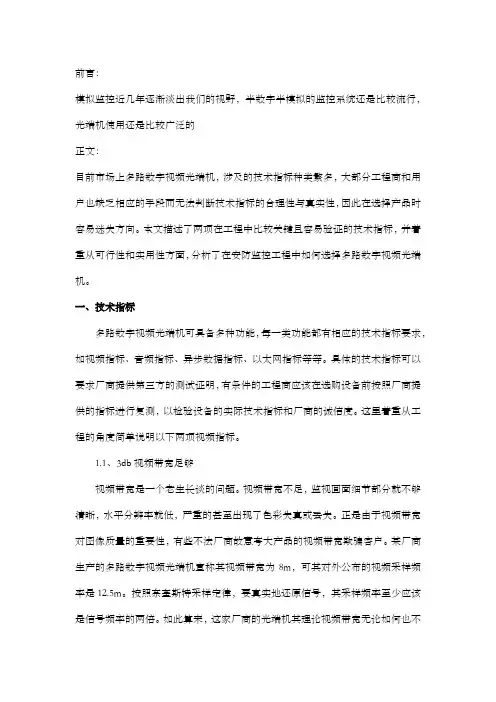

前言：模拟监控近几年逐渐淡出我们的视野，半数字半模拟的监控系统还是比较流行，光端机使用还是比较广泛的正文：目前市场上多路数字视频光端机，涉及的技术指标种类繁多，大部分工程商和用户也缺乏相应的手段而无法判断技术指标的合理性与真实性，因此在选择产品时容易迷失方向。

本文描述了两项在工程中比较关键且容易验证的技术指标，并着重从可行性和实用性方面，分析了在安防监控工程中如何选择多路数字视频光端机。

一、技术指标多路数字视频光端机可具备多种功能，每一类功能都有相应的技术指标要求，如视频指标、音频指标、异步数据指标、以太网指标等等。

具体的技术指标可以要求厂商提供第三方的测试证明，有条件的工程商应该在选购设备前按照厂商提供的指标进行复测，以检验设备的实际技术指标和厂商的诚信度。

这里着重从工程的角度简单说明以下两项视频指标。

1.1、3db视频带宽足够视频带宽是一个老生长谈的问题。

视频带宽不足，监视画面细节部分就不够清晰，水平分辨率就低，严重的甚至出现了色彩失真或丢失。

正是由于视频带宽对图像质量的重要性，有些不法厂商故意夸大产品的视频带宽欺骗客户。

某厂商生产的多路数字视频光端机宣称其视频带宽为8m，可其对外公布的视频采样频率是12.5m。

按照奈奎斯特采样定律，要真实地还原信号，其采样频率至少应该是信号频率的两倍。

如此算来，这家厂商的光端机其理论视频带宽无论如何也不可能超过6.25m。

显然，这是一个夸大性能欺骗客户的谎言，这样没有商业信誉的厂商不应放在考虑选购范围之列。

但并不是所有的客户都能够准确识别厂商的谎言，对于一般的工程商和用户通过观察图像的细节，可以粗略判断设备的视频带宽。

1.2、apl范围足够宽apl，即图像平均电平，许多工程商不太注意或不太熟悉这个指标。

但是，如果说到有些工程中遇到的这么一个问题：视频信号经过光端机传输，当画面中有大面积的白色时（如摄像机被强光照射时）监视器上的画面就会水平抖动，那么工程人员一定不陌生。

视频光端机说明书沈阳光电通技术2020年5月第一章概述、数字视频光端机系列、多路数字视频光端机采纳国际最先进的数字视频及光纤传输技术、WDM技术等，将多路视频信号在单芯光纤实时同步、无失真、高质量地传输。

采纳全视频数字无紧缩传输技术，高质量的视频成效可知足用户的需求，即插即用的设计使得安装简便易行，无需进行现场调剂，其光模块和核心电路均采纳入口元器件，稳固性高、所有的光、电接口均符合国际标准，适用于不同的工作环境。

、依照产品结构分以下几种类型：1路视频光端机mini型（可带数据）1路视频光端机（可带数据、音频、开关量、、以太网）2路视频光端机（可带数据、音频、开关量、电话、以太网）4路视频光端机（可带数据、音频、开关量、电话、以太网）8路视频光端机（可带数据、音频、开关量、电话、以太网）16路视频光端机（可带数据、音频、开关量、、以太网）十六槽2U光端机机架式 (插1路光端机卡)十六槽4U光端机机架势 (插2路、4路、8路、16路光端机卡)第二章：产品简介功能介绍数字视频光端机（以下简称本产品或光端机）是一系列全数字化的高速光纤传输产品。

它利用了先进的高速光纤通信技术、数字视频技术和数据通信技术，并采纳高靠得住性的大规模专用集成电路和表面贴装工艺，是当前利用于远程高分辨率实时视频监控的最先进的传输产品之一。

本系列产品均由光发射机和光接收机组成，通过一根光纤最多可同时传输1-128路演播级正向视频信号、1路10M/100M以太网、1-16路双向高速异步数据（RS485/232/422）信号，及1－16路双向音频、1-16路双向报警开关量、1-8一般（FXO/FXS,热线，磁石）等综合业务。

要紧特点■工业级设计、SMT工艺■全数字光纤传输平台、同平台多业务灵活配置■可提供台式，集中插卡式机架2种方式，插卡式分为2U、4U两种机箱■自主知识产权大规模专用集成电路核心■单纤传输，可选双纤，单模、多模可选，传输距离0－100Km。

OMATE DIGITALOmate 数字视频光端机产品介绍Omate 数字视频光端机是充分利用了光通信抗干扰性强、高带宽、低损耗、保密性好等优势，将音视频、数据等信号经过调制及复用后直接通过光纤进行远距离传输的视频传输设备，在视频传输与监控领域有着非常广泛的应用。

北京欧迈特数字技术有限责任公司自主研发生产的Omate 系列数字视频光端机，采用最新的数字编码技术，可将视频、双向音频、双向异步数据、以太网信号和电话信号任意组合，在一芯光纤上同时传输。

它支持多模或单模光纤传输，提供盒式或机架式安装。

由于采用了无损伤的逐帧编码技术，图像还原质量高，而且价格低廉，具有其他厂家光端机难以比拟的配置灵活性和高度集成性。

是模拟视频光端机和进口数字视频光端机的最佳替代品。

认证信息ISO9001:2000通过交通、公安行业权威机构检测设备特色相对于市场上同类产品，Omate 数字视频光端机具有以下独创性：●视频质量广播级，音频质量CD 级8/10bit 数字编码，实时数字视频传输，视频传输标准超过EIA RS-250C 短程视频传输要求，在全程传输过程中视频信噪比>67dB ；音频采用18bit 数字编码采样，音频信噪比>85dB ；●独特的视频数字编码和信道控制技术线路编码及控制电路采用纯硬件实现；采用独特的线路编码方式和信道控制技术，摒弃了传统的帧结构方式；采用专用光收发芯片，增加了光传输链路的稳定性；OMATE DIGITAL●可以传输多种数据通讯格式，包括以太网传输Omate 数字视频光端机不但可以传输多路视频、音频和数据，还提供以太网传输通道，使用户在建设视频传输网络的同时，也建设了以太网的连接通道。

●符合苛刻的野外工作条件Omate 系列产品可在环境温度-35℃～+75℃、工作湿度5～95%（无凝露）的状态下正常工作，具备防尘、防盐雾、防酸雾等性能，完全适用于工作条件更苛刻的野外环境。

●具备NMS （网络管理系统）功能欧迈特公司的NMS 智能监测设备的重要参数，NMS 可自动发现故障并及时告警。

视频光端机说明书 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】产品简介及设计体系随着光纤的广泛应用，特别是近年来，光纤传输设备稳定性及可靠性的优势越来越突出，而且价格不断降低，数字视频光端机凭借其可靠性、灵活性、安全性的特点，赢得越来越多的客户的青睐。

本系列数字视频光端机，采用完全具有自主知识产权的集成电路，模块化设计，更加适合于各个领域的视频监控以及高可靠性的数据传输。

产品型号纯视频数字视频光端机OVD10 1路视频OVD20 2路视频OVD40 4路视频OVD80 8路视频OVD160 16路视频带1路反向数据的数字视频光端机OVD11 1路视频 + 1路反向数据OVD21 2路视频 + 1路反向数据OVD41 4路视频 + 1路反向数据OVD81 8路视频 + 1路反向数据OVD161 16路视频 + 1路反向数据带1路双向音频的数字视频光端机OVD10-1A 1路双向视频 + 1路双向音频带1路双向音频和1路开关量的数字视频光端机OVD10-1A1K 1路双向视频 + 1路双向音频 + 1路开关量带1路以太网、1路反向数据和1路双向数据的数字视频光端机OVD12-1IP 1路视频 + 1路RS485反向数据 +1路双向RS232数据 + 1路以太网目录一、产品特点 ............................................二、产品结构及接口部件名称...............................产品结构........................................................常见面板标识....................................................接口部件的类型和定义 (5)三、设备安装 (5)四、典型应用 (6)五、主要技术参数 (7)视频参数 (7)数据指标 (8)光学参数 (8)主要指标 (8)电源以及外观参数 (8)六、常见故障 (8)七、注意事项 (9)八、售后服务 (9)一、产品特点主要特点：支持多模光纤传输支持单模光纤传输支持光纤传输提供常用的FC/SC/ST光纤接口单纤传输技术采用标准的WDM和CWDM技术定制的光纤传输器件，提供更加适合的速率和带宽视频完全兼容PAL、NTSC、SECAM制式可以应用于上下波分复用的光纤链路上二、产品结构及接口部件名称2.1 产品结构本系列光端机由以下部分组成：光端机接收机，光端机发射机，光端机电源2.2 常见面板标识图2-1：OVD11数字视频光端机前后面板标识图2-2：OVD21数字视频光端机前后面板标识图2-3：OVD41数字视频光端机前后面板标识图2-4：OVD81数字视频光端机前后面板标识图2-5：OVD161数字视频光端机前面板标识图2-6：OVD10-1A数字视频光端机前面板标识图2-7：OVD10-1A1K数字视频光端机前面板标识图2-8：OVD12-1IP数字视频光端机前面板标识2.2.1面板指示灯状态PWR：电源指示灯：常亮，表示电源工作正常；不亮，请检查供电。

什么是光端机光端机是光通信系统中的传输设备，主要是进行光电转换及传输功用。

一般用于电信、电力、监控、工业控制、视频传输等功能，在各个行业有着广泛的应用。

常说的光端机指的是用于监控系统用来传输视频、数据、以太网、音频等综合信息的光端机。

主要分模拟光端机和数字光端机。

基于传输的介质的不同有单模光端机和多模光端机之分。

数字光端机是将所要传输的图像、语音以及数据信号进行数字化处理，再将这些数字信号进行复用处理，使多路低速的数字信号转换成一路高速信号，并将这一信号转换成光信号。

在接收端将光信号还原成电信号，还原的高速信号分解出原来的多路低速信号，最后再将这些数据信号还原成图像、语音以及数据信号。

模拟光端机就是将要传输的信号进行幅度或频率调制然后将调制好的电信号转化成光信号。

在接收端将光信号还原成电信号，再把信号进行解调，还原出图像、语音或数据信号。

光端机的种类光端机分3类：PDH，SPDH，SDH。

PDH（Plesiochronous?Digital?Hierarchy，准同步数字系列）光端机是小容量光端机，一般是成对应用，也叫点到点应用，容量一般为4E1，8E1，16E1。

SDH（Synchronous?Digital?Hierarchy，同步数字系列）光端机容量较大，一般是16E1到4032E1。

?SPDH（Synchronous?Plesiochronous?Digital?Hierarchy）光端机，介于PDH和SDH之间。

SPDH是带有SDH（同步数字系列）特点的PDH传输体制（基于PDH的码速调整原理，同时又尽可能采用SDH中一部分组网技术）。

光端机怎么使用？用什么设备焊光纤？1、光端机视频成对使用的，发射机接摄像头，接收机接监视器，另外光端机里还可以扩展其他各种业务接口，如485数据，232串口，以太网，电话接口，对讲接口等2、一芯光纤可传输多路视频现在的如果不用CWDM技术的话16路视频可以传，如果采用CWDM的话可以传上白路视频再加其他业务。
