27-1 MASK系统的抗噪声性能
- 格式:pdf
- 大小:232.74 KB
- 文档页数:6
1.设每秒传送N 个M 进制码元,则码元速率为N ,信息传输速率为 N log 2M 。
2.在PCM30/32路基群帧结构中,TS0用来传输_帧同步信息 ,TS16用来传输信令信息 。
3.载波同步的方法一般可分为 插入导频法(外同步法)和 直接法(自同步法 。
4.香农公式表明通信系统的有效性和可靠性指标是一对矛盾。
5.模拟调制方式分_幅度调制(或线性调制) 和_角度调制(或非线性调制) 两大类,其中SSB 调制方式占用的带宽最窄,为 基带信号带宽 。
6.在相干解调中,要求s(t)与发送端实现载波同步,解调后的脉冲信号对准最佳取样判决位置的过程叫位同步(码元同步),把各组数据区别开来则需要 群同步(帧同步)。
7.数字通信与模拟通信相比较其最大特点是占用频带宽和噪声不积累。
8.调制信号的最高频率为Fh ,则常规调幅信号的带宽为 2f h ,单边带信号的带宽为 f h ,双边带信号的带宽为 2f h ,残留边带信号的带宽为 f h ~2f h 。
9.在2ASK 、2FSK 、2PSK 通信系统中,可靠性最好的是 2PSK ,有效性最差的是 2FSK 。
10.在独立等概的条件下,M 进制码元的信息量是二进制码元的 log 2M 倍;在码元速率相同情况下,M 进制码元的息速率是二进制的 log 2M 倍。
11.热噪声的频域特性表现为 均匀无限宽、时域特性表现为 杂乱无章 、统计特性表现为 正态分布。
12.恒参信道对信号传输的影响主要体现在 幅频特性和相频特性的不理想,其影响可以采用均衡 措施来加以改善。
13.随参信道的三个特点是:传输损耗随时间变化、传输延时随时间变化 和 衰落 。
14.在模拟通信系统中注重强调变换的 线性关系 。
15.在调制技术中通常又将幅度调制称之为 线性调制 ,而将频率调制和相位调制称之为非线性调制 。
16.DSB 、SSB 、VSB 三种调制方式,其已调信号所占用带宽大小的关系为DSB > VSB > SSB 。
《数字通信系统原理》复习要点说明:要点以教材中的相关内容为基础,各章小结及习题为重点。
1.通信的概念、通信系统的模型2.通信系统的分类和通信方式、资源3.数字通信的主要特点及数字通信系统4.数字通信技术的现状与未来5.数字通信系统的性能及相关的一些概念6.数字与数据通信7.消息、信号与信息8.信号的频谱分析基础9.随机过程的基本概念10.通信信道及信道容量、常用带宽11.信源及其编码的概念12.模拟信号数字化传输方法13.波形编码(PCM、 )14.数字基带信号及常用码型15.数字基带传输系统、眼图16.信道编码的概念、基本原理和术语17.信道复用与多址技术的基本概念18.FDM和TDM与数字复接19.帧结构20.数字信号的调制(频带)传输的概念21.数字信号调制系统的技术比较(MASK、MFSK、MPSK)22.同步的基本概念、分类和比较《数字通信系统原理》复习题(上部分)1简述通信系统的分类和通信方式、主要通信资源2数字通信系统模型3数字通信的主要特点4简述数字通信技术的现状与未来5什么是数字消息?什么是模拟消息?什么是数字信号?什么是随机信号?什么是模拟信号什么是基带信号?6信道容量的含义?7简述数字通信的主要特点8简述数字通信系统的质量指标9简述数字通信与数据通信的概念与区别10简述信号的分类11简述功率信号和能量信号的含义12简述信道的定义与分类什么是抽样定理?有什么实际意义?13什么是量化?量化的作用是什么?叙述量化是如何进行的。
14画出PCM 通信系统的方框图,由模拟信号得到PCM信号要经过哪几步?模拟题(部分)1.数值上取有限个离散值的消息一定是数字消息。
()2.时间上离散的消息一定是数字消息。
()3.数字消息必定是时间上离散,且数值上离散的。
()4.离散信源中,消息出现的概率越大,该消息的信息量也越大。
()5.在M元离散信源中,M个消息的出现概率相等时,信源的熵最大。
()6.高斯随机过程若是广义平稳的,则必定是严格平稳的。

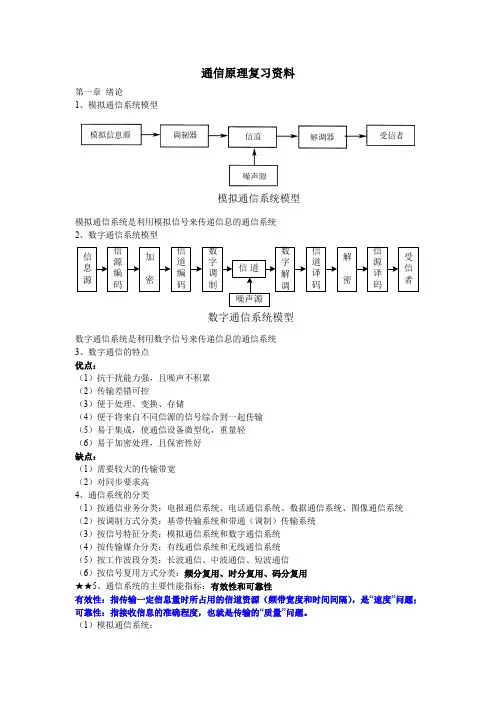

通信原理复习资料第一章 绪论1、模拟通信系统模型模拟通信系统是利用模拟信号来传递信息的通信系统 2、数字通信系统模型数字通信系统是利用数字信号来传递信息的通信系统 3、数字通信的特点 优点:(1)抗干扰能力强,且噪声不积累 (2)传输差错可控(3)便于处理、变换、存储(4)便于将来自不同信源的信号综合到一起传输 (5)易于集成,使通信设备微型化,重量轻 (6)易于加密处理,且保密性好 缺点:(1)需要较大的传输带宽 (2)对同步要求高 4、通信系统的分类(1)按通信业务分类:电报通信系统、电话通信系统、数据通信系统、图像通信系统 (2)按调制方式分类:基带传输系统和带通(调制)传输系统 (3)按信号特征分类:模拟通信系统和数字通信系统 (4)按传输媒介分类:有线通信系统和无线通信系统 (5)按工作波段分类:长波通信、中波通信、短波通信(6)按信号复用方式分类:频分复用、时分复用、码分复用 ★★5、通信系统的主要性能指标:有效性和可靠性有效性:指传输一定信息量时所占用的信道资源(频带宽度和时间间隔),是“速度”问题; 可靠性:指接收信息的准确程度,也就是传输的“质量”问题。
(1)模拟通信系统:模拟通信系统模型数字通信系统模型有效性:可用有效传输频带来度量。
可靠性:可用接收端解调器输出信噪比来度量。
(2)数字通信系统:有效性:用传输速率和频带利用率来衡量。
可靠性:常用误码率和误信率表示。
码元传输速率R B :定义为单位时间(每秒)传送码元的数目,单位为波特(Baud ); 信息传输速率R b :定义为单位时间内传递的平均信息量或比特数,单位为比特/秒。
6、通信的目的:传递消息中所包含的信息。
7、通信方式可分为:单工、半双工和全双工通信★8、信息量是对信息发生的概率(不确定性)的度量。
一个二进制码元含1b 的信息量;一个M 进制码元含有log 2M 比特的信息量。
9、信息源的熵,即每个符号的平均信息量:)x (p log )x(p I i 2n1i i∑=-=结论:等概率发送时,信息源的熵有最大值。

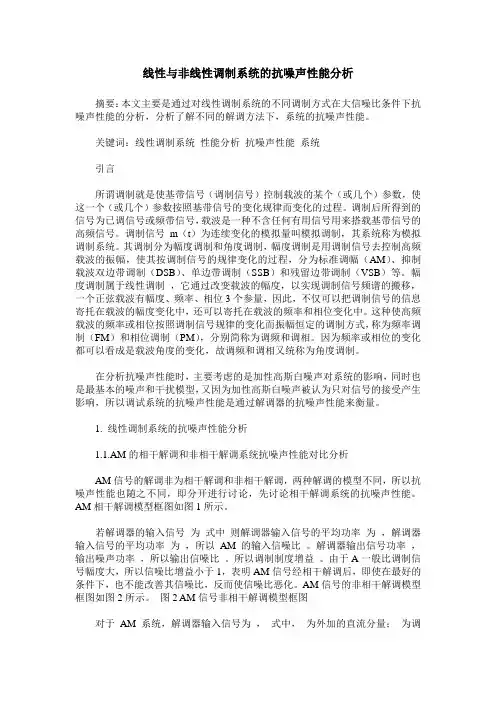

线性与非线性调制系统的抗噪声性能分析摘要:本文主要是通过对线性调制系统的不同调制方式在大信噪比条件下抗噪声性能的分析,分析了解不同的解调方法下,系统的抗噪声性能。
关键词:线性调制系统性能分析抗噪声性能系统引言所谓调制就是使基带信号(调制信号)控制载波的某个(或几个)参数,使这一个(或几个)参数按照基带信号的变化规律而变化的过程。
调制后所得到的信号为已调信号或频带信号,载波是一种不含任何有用信号用来搭载基带信号的高频信号。
调制信号m(t)为连续变化的模拟量叫模拟调制,其系统称为模拟调制系统。
其调制分为幅度调制和角度调制,幅度调制是用调制信号去控制高频载波的振幅,使其按调制信号的规律变化的过程,分为标准调幅(AM)、抑制载波双边带调制(DSB)、单边带调制(SSB)和残留边带调制(VSB)等。
幅度调制属于线性调制,它通过改变载波的幅度,以实现调制信号频谱的搬移,一个正弦载波有幅度、频率、相位3个参量,因此,不仅可以把调制信号的信息寄托在载波的幅度变化中,还可以寄托在载波的频率和相位变化中。
这种使高频载波的频率或相位按照调制信号规律的变化而振幅恒定的调制方式,称为频率调制(FM)和相位调制(PM),分别简称为调频和调相。
因为频率或相位的变化都可以看成是载波角度的变化,故调频和调相又统称为角度调制。
在分析抗噪声性能时,主要考虑的是加性高斯白噪声对系统的影响,同时也是最基本的噪声和干扰模型,又因为加性高斯白噪声被认为只对信号的接受产生影响,所以调试系统的抗噪声性能是通过解调器的抗噪声性能来衡量。
1. 线性调制系统的抗噪声性能分析1.1.AM的相干解调和非相干解调系统抗噪声性能对比分析AM信号的解调非为相干解调和非相干解调,两种解调的模型不同,所以抗噪声性能也随之不同,即分开进行讨论,先讨论相干解调系统的抗噪声性能。
AM相干解调模型框图如图1所示。
若解调器的输入信号为式中则解调器输入信号的平均功率为,解调器输入信号的平均功率为,所以AM的输入信噪比。

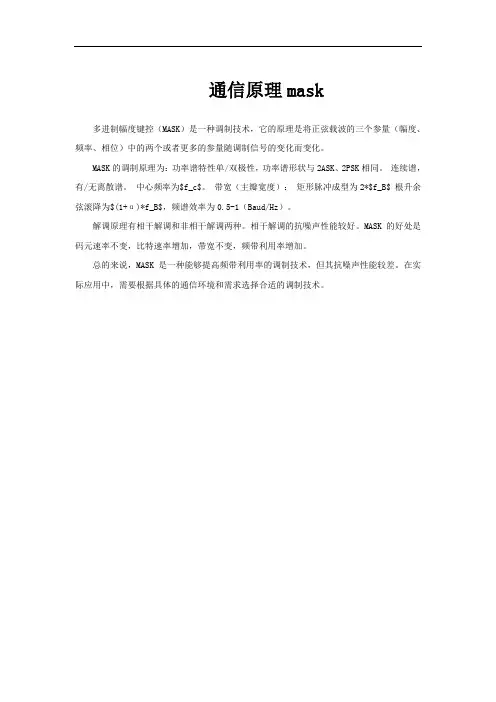

通信原理mask
多进制幅度键控(MASK)是一种调制技术,它的原理是将正弦载波的三个参量(幅度、频率、相位)中的两个或者更多的参量随调制信号的变化而变化。
MASK的调制原理为:功率谱特性单/双极性,功率谱形状与2ASK、2PSK相同。
连续谱,有/无离散谱。
中心频率为$f_c$。
带宽(主瓣宽度):矩形脉冲成型为2*$f_B$ 根升余弦滚降为$(1+α)*f_B$,频谱效率为0.5-1(Baud/Hz)。
解调原理有相干解调和非相干解调两种。
相干解调的抗噪声性能较好。
MASK的好处是码元速率不变,比特速率增加,带宽不变,频带利用率增加。
总的来说,MASK是一种能够提高频带利用率的调制技术,但其抗噪声性能较差。
在实际应用中,需要根据具体的通信环境和需求选择合适的调制技术。
参考样卷1(一) 填空题 (每空5分)1.根据仙农信道容量公式,信道频带宽度可以和信噪比 互换,无限增加信道带宽,能否增大信道容量?否2.目前我国移动通信中有下列三种多址方式,频分多址FDMA ,时分多址TDMA ,码分多址CDMA 。
模拟移动通信采用FDMA 多址方式,全球通GMS 采用TDMA 多址方式。
3.已知下列两个码组,C1=(10110),C2-(01000)C2 码组的重量W (C2)=1,C1,C2两码组之间的距离(码距)为W (C1,C2)=4。
4.调频信号鉴频解调器输出噪音功率谱的形状是和频率有抛物线形状关系 ,改善调频系统信噪比的简单方法是预加重和去加重 。
5.数字复接中,帧同步码的作用是 接收端识别出帧同步码后,即可建立正确的路序。
;二次群准同步复接中,塞入码的作用是 调整码速 。
6.在语音信号脉冲编码调制中,采用非均匀量化的目的是降低信息速率,压缩传输频带。
(P129)我国的脉冲编码调制系统,采用哪种对数压缩特性?A 率对数压缩特性。
7,设语音信号的最高频率为3.4khz, 则双边带调幅信号带宽为6.8KHz ,调频指数为10的调频信号的带宽为KHz f m FM 8.74)1(2=+β。
8. 计算机局域网(以太网)中采用的数字基带信号的码型为曼切斯特码(数字双相码),与AMI 码相比,HDB3码的主要优点是便于定时恢复。
9.在数字调制性能评价时,常用到Eb/N0,其含义是比特平均能量噪音单边功率密度比,BPSK 与QPSK 调制在相同Eb/N0时误比特率相同,这是否意味相同信息速率时两者信噪比相同?不同。
10.多进制数字调制中,基带信号常采用格雷码,其目的是减少解调误码率,设QPSK 信号的0相位对应的格雷码为00,分别给出90,180,270 相位对应的格雷码。
01,11,10。
(二)问答题1. (10分)数据通信开放系统互联模型的七层协议是什么内容?调制解调器属于哪一层? 答:数据通信开放系统互联模型的七层协议是物理层,链路层、网络层、运输层——低层会晤层、表示层、应用层——高层, 调制解调器属于物理层。
CBM27数据手册专芯发展 • 用芯服务 • 创芯未来www. corebai. com● 宽压供电范围: 8V (±4V)~36V (±18V) ● 低噪声:90 nV p-p (0.1 Hz 至10 Hz ) ● 高速:2.8 V/µs 压摆率、8 MHz 增益带宽 ● 共模抑制比(CMRR):130 dB (VCM = ±11 V) ● 高开环增益:1,800,000● CBM27A 和 CBM27G 其他产品特点 ● 最大噪声谱密度CBM27A . . . 3.9 nV/√Hz @ 1 kHz Max CBM27G . . . 5.0 nV/√Hz @ 1 kHz Max ● 低输入失调电压CBM27A . . . 26 μV Max CBM27G . . . 100 μV Max ● 低输入失调电压漂移CBM27A . . . 0.2 μV/°C CBM27G . . . 0.4 μV/°C● 电力采集应用系统● 高精密数据采集系统 ● 自动化测试设备(ATE )● 音频前置放大器 ● 仪器仪表CBM27提供低电平信号出色的低噪声和高精度放大性能。
产品广泛应用于稳定的积分器、精密求和放大器、精密电压阈值检测器、比较器和专业音频电路,如磁头和麦克风前置放大器。
失调电压低至26 μV ,漂移为0.2 μV/°C ,因而该器件是精密仪器仪表应用的理想之选。
极低噪声(10 Hz 时en=3.5nV/√Hz ), 低1/f 噪声转折频率(2.7Hz)以及高增益(1800V/mV),能够使低电平信号得到精确的高增益放大。
8 MHz 增益带宽积和2.8 V/µs 压摆率则可以在高速数据采集系统中实现出色的动态精度。
利用偏置电流消除电路,CBM27可实现±10nA 的低输入偏置电流。
输出级具有良好的负载驱动能力。
