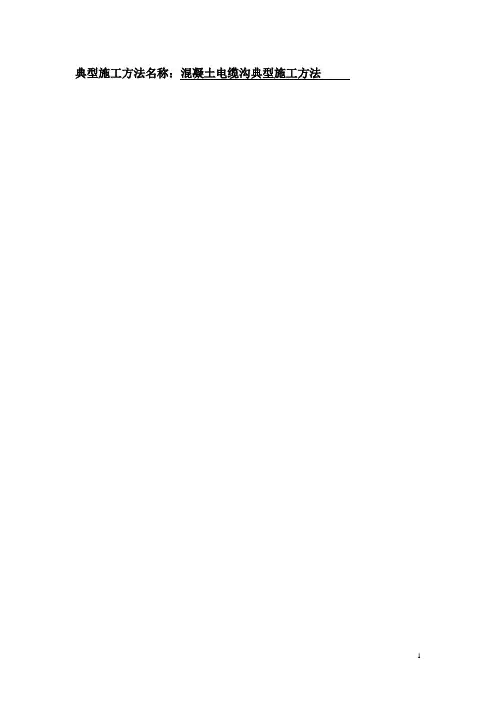

典型施工方法名称：混凝土电缆沟典型施工方法目次1 概述 (3)2 本典型施工方法特点 (3)3 适用范围 (3)4 工艺原理 (3)5 施工工艺流程及操作要点 (4)5.1 施工工艺流程 (4)5.2 操作要点 (4)5.2.1 施工准备 (4)5.2.2 测量定位、沟槽土方开挖 (5)5.2.3 地基验槽 (5)5.2.4 垫层混凝土浇筑及养护 (5)5.2.5 钢筋绑扎及底板模板安装 (5)5.2.6 隐蔽工程质量检查验收 (6)5.2.7 底板混凝土浇筑及养护 (6)5.2.8 边墙模板及预埋件安装 (6)5.2.9 隐蔽工程质量检查验收 (8)5.2.10 边墙混凝土浇筑及养护 (8)5.2.11 边墙模板拆除 (8)5.2.12 混凝土压顶制作及安装（含过水槽及过梁施工） (8)5.2.13 沟底排水找坡 (8)5.2.14 接地扁铁安装 (9)5.2.15 电缆支架制作及安装 (9)5.2.16 电缆沟盖板制作及安装 (9)5.2.17 质量检查验收 (10)6 人员组织 (10)7 材料与设备 (10)8 质量控制 (11)9 安全措施 (12)10 环保措施 (13)1 概述在变电（换流）站工程施工中，站内电缆沟工作量大，其施工质量将直接影响变电站工程的整体形象。

本典型施工方法以电缆沟模板技术的改进为重点，立足于提高模板周转次数、节约资源、降低施工成本、提高施工工艺质量、缩短施工时间，实现施工管理化。

2本典型施工方法特点（1）采用定型模板和非定型模板组合拼装，既能提高混凝土表面工艺质量和电缆支架的安装质量，又能提高电缆沟的施工工效。

（2）通过模板改进和施工方法改进，改变传统的接地扁铁预埋方式，有效地预防预埋扁铁污染、预埋不平、电缆支架安装不一致等现象。

（3）可使电缆沟混凝土表面质量达到清水混凝土质量标准，沟壁表面无需进行二次粉刷，降低了成本。

（4）可有效防止电缆沟开裂或沉降不均等，提高其安全稳定性。

电缆沟平面图
电缆沟为钢筋混凝土电缆沟，防水等级为3级。

电缆沟基础底板、沟壁和板顶均为C30抗渗混凝土，抗渗等级0.6MPa。

垫层混凝土为C15。

本工程防水层采用水泥基渗透结晶性防水涂料0.8mm厚。

在两侧电塔附近处设置6m×6m钢筋混凝土余量井；直埋处间隔50m 设置检查井1.5 m×1m；电缆隧道间距约150m米设置一道240厚阻火隔墙；阻火墙为M7.5水泥砂浆砌MU10机制砖，双面20mm厚1：2水泥砂浆抹面；电缆隧道间隔75米设置一个检修孔，间距500米设置一个集水井；电缆隧道两头用M7.5水泥砂浆砌MU10机制砖墙封堵，墙厚370，沿墙高间距500设置3∅6通长拉结筋。

墙内、外1：2水泥砂浆抹面20mm 厚，墙外防水同侧壁防水做法；电缆支架为热镀锌角铁，B14螺栓固定。

1.钢筋混凝土电缆沟施工
基础部分：定位放线→挖土→人工清槽→测量放线→垫层混凝土
浇筑→底板防水层施工→底板钢筋绑扎→底板混凝土浇筑→底板混凝土养护→侧壁定位放线→侧壁钢筋绑扎→满堂脚手架搭设→侧壁（及顶板）模板安装加固→（顶板钢筋绑扎）→混凝土浇筑→模板拆除→电缆沟身防水施工→回填土→竣工清理
1。

混凝土电缆沟典型施工方法混凝土电缆沟施工方法主要包括准备工作、沟槽开挖、基底处理、钢筋绑扎、电缆管敷设和混凝土浇筑等步骤。

下面将详细介绍混凝土电缆沟的典型施工方法。

一、准备工作1. 制定施工方案：根据设计要求和施工条件，制定合理的施工方案，包括开挖尺寸、沟槽布置、沟槽深度和施工顺序等内容。

2. 勘测测量：根据设计要求，进行地形勘测和测量，确定电缆沟的位置、长度、宽度和深度等参数。

3. 现场标志：在施工区域的边界处设置标志牌和警示标志，确保施工区域的安全。

4. 施工设备：准备好所需的施工设备和工具，例如挖掘机、吊车、混凝土搅拌机、降水泵等。

二、沟槽开挖1. 清理作业面：在施工区域清除杂草、垃圾和其他障碍物。

2. 开挖沟槽：使用挖掘机按照设计要求进行沟槽的开挖，保持沟槽的平整和直线度。

3. 排水处理：根据需要，在沟槽底部设置排水沟或安装降水泵，以确保施工现场的排水畅通。

三、基底处理1. 清理底面：清除沟槽底部的杂物和泥沙，确保底面干燥洁净。

2. 压实底面：使用振动压路机对沟槽底面进行多次压实，提高底面的承载力和稳定性。

四、钢筋绑扎1. 布置钢筋：根据设计要求，将预制的钢筋网或钢筋筋片铺设在沟槽底部，并安装钢筋立柱以加固边缘。

2. 绑扎钢筋：将钢筋进行交叉、纵横绑扎，确保钢筋网的牢固和稳定。

在接头处使用连接钢筋进行连接。

五、电缆管敷设1. 放置电缆管：根据施工顺序，将预制的电缆管逐段敷设在沟槽中，确保管道的平整和连续。

2. 固定电缆管：使用支架或其他固定装置将电缆管固定在沟槽中，避免其移动或变形。

六、混凝土浇筑1. 施工分段：根据沟槽长度和设计要求，将施工区域划分为若干段，分段施工。

2. 混凝土配制：根据设计要求，按照配合比将水泥、砂、石子等原材料进行混合，配制出符合要求的混凝土。

3. 浇筑混凝土：将混凝土搅拌后，使用泵车或手工浇注到沟槽中，同时采取振捣等措施，确保混凝土充实和紧密。

4. 平整养护：使用抹光机对混凝土进行表面平整处理，然后进行湿润养护，防止混凝土龟裂和干燥过快。

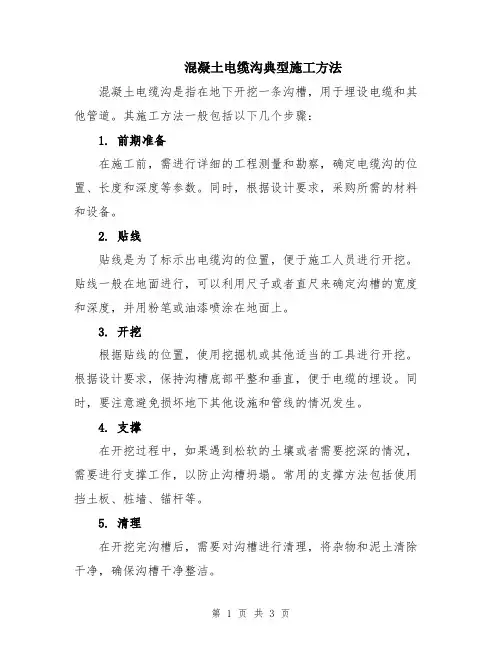

混凝土电缆沟典型施工方法混凝土电缆沟是指在地下开挖一条沟槽，用于埋设电缆和其他管道。

其施工方法一般包括以下几个步骤：1. 前期准备在施工前，需进行详细的工程测量和勘察，确定电缆沟的位置、长度和深度等参数。

同时，根据设计要求，采购所需的材料和设备。

2. 贴线贴线是为了标示出电缆沟的位置，便于施工人员进行开挖。

贴线一般在地面进行，可以利用尺子或者直尺来确定沟槽的宽度和深度，并用粉笔或油漆喷涂在地面上。

3. 开挖根据贴线的位置，使用挖掘机或其他适当的工具进行开挖。

根据设计要求，保持沟槽底部平整和垂直，便于电缆的埋设。

同时，要注意避免损坏地下其他设施和管线的情况发生。

4. 支撑在开挖过程中，如果遇到松软的土壤或者需要挖深的情况，需要进行支撑工作，以防止沟槽坍塌。

常用的支撑方法包括使用挡土板、桩墙、锚杆等。

5. 清理在开挖完沟槽后，需要对沟槽进行清理，将杂物和泥土清除干净，确保沟槽干净整洁。

6. 埋设电缆根据设计要求，将电缆和其他管道进行埋设。

在埋设过程中，需要注意电缆的弯曲半径和与其他管道的保持距离等要求，以保证电缆的安全和正常运行。

7. 固定和填充在电缆埋设完成后，需对电缆进行固定和填充。

常用的固定方法包括使用托架、支架和夹具等。

填充则是将沟槽用砂土或石灰土进行填充，以增强承载能力和保护电缆。

填充过程中，需要适时进行夯实和压实，确保填充物的稳固。

8. 铺设保护层铺设保护层是为了保护电缆免受外界物理和化学损害。

常用的保护层材料包括沙子、碎石、防腐保护层等，根据设计要求进行铺设。

9. 浇筑混凝土浇筑混凝土是为了加固电缆沟，并提高其承载能力。

混凝土的配合比应根据设计要求进行调整，确保混凝土的强度符合规定。

在浇筑过程中，需进行充分振实和均匀浇筑，以避免出现空洞和缺陷。

10. 后续处理混凝土浇筑完成后，需进行后续处理，如养护混凝土的硬化和干燥过程，以及对周边破损地面的修复等。

综上所述，混凝土电缆沟的典型施工方法包括前期准备、贴线、开挖、支撑、清理、埋设电缆、固定和填充、铺设保护层、浇筑混凝土和后续处理等步骤。

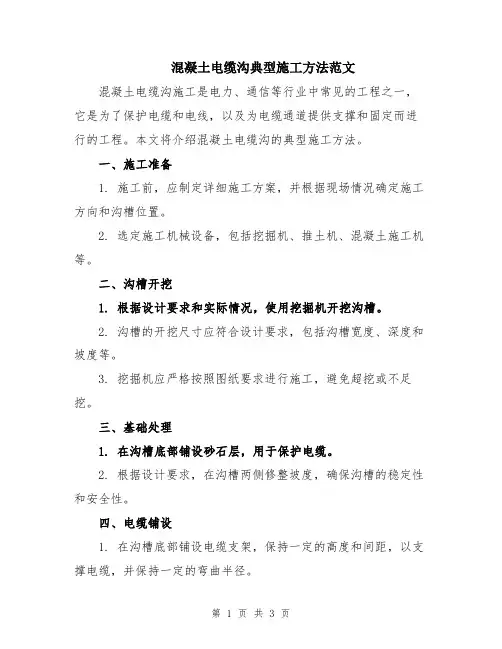

混凝土电缆沟典型施工方法范文混凝土电缆沟施工是电力、通信等行业中常见的工程之一，它是为了保护电缆和电线，以及为电缆通道提供支撑和固定而进行的工程。

本文将介绍混凝土电缆沟的典型施工方法。

一、施工准备1. 施工前，应制定详细施工方案，并根据现场情况确定施工方向和沟槽位置。

2. 选定施工机械设备，包括挖掘机、推土机、混凝土施工机等。

二、沟槽开挖1. 根据设计要求和实际情况，使用挖掘机开挖沟槽。

2. 沟槽的开挖尺寸应符合设计要求，包括沟槽宽度、深度和坡度等。

3. 挖掘机应严格按照图纸要求进行施工，避免超挖或不足挖。

三、基础处理1. 在沟槽底部铺设砂石层，用于保护电缆。

2. 根据设计要求，在沟槽两侧修整坡度，确保沟槽的稳定性和安全性。

四、电缆铺设1. 在沟槽底部铺设电缆支架，保持一定的高度和间距，以支撑电缆，并保持一定的弯曲半径。

2. 根据设计要求，将电缆沿沟槽铺设，不得损坏电缆外皮，并保持电缆的稳定性。

五、构筑物施工1. 在沟槽两侧围绕电缆进行构筑物施工，包括支撑墙、预制承台等。

2. 使用混凝土施工机进行混凝土浇筑，并进行相应的振捣和养护。

六、检查验收1. 在施工完成后，对沟槽和构筑物进行检查，确保其质量和安全。

2. 对电缆进行检查，确保其完好无损。

七、施工注意事项1. 施工人员必须经过专业培训，并严格按照操作规程进行施工。

2. 施工现场必须设置合理的安全警示标志，确保施工人员的安全。

3. 施工过程中，应及时清理施工现场，并保持施工环境整洁。

总之，混凝土电缆沟施工是一个复杂的工程，需要严格按照设计要求和施工规程进行操作。

通过合理的施工准备、沟槽开挖、基础处理、电缆铺设、构筑物施工、检查验收和施工注意事项等步骤，可以提高施工质量，确保电缆的安全和可靠。

同时，施工过程中需要严格遵守安全操作规程，确保施工人员的安全。

混凝土电缆沟典型施工方法混凝土电缆沟是一种用于埋设电力电缆的重要工程，其施工方法需要经过多个步骤。

下面将详细介绍混凝土电缆沟的典型施工方法，包括施工前的准备工作、基础处理、布置电缆底板、沟槽浇筑、固定电缆的方法等。

一、施工前准备工作1. 确定沟槽位置和尺寸：根据设计图纸和现场实际情况，确定电缆沟的位置和长、宽、深尺寸，并标出。

2. 组织材料和设备：根据设计要求、施工计划和现场环境，组织所需的材料和设备，包括混凝土、钢筋、模板、浇筑设备等。

3. 现场清理：清理施工现场，确保沟槽区域清洁，移除杂物和碎石。

二、基础处理1. 扎设挡水帘：在沟槽两侧挖一条距离沟槽边缘一定距离的沟槽，然后在沟槽底部使用胶带或其他材料封堵，以防止地下水渗入。

2. 挖沟：按照设计要求，在沟槽范围内挖掘土壤，同时使用测量工具确保沟槽底部平坦、直线和水平。

3. 衬砌：在沟槽底部衬砌一层砂浆，厚度一般为10-15cm，以提供均匀的基底和保护电缆。

三、布置电缆底板1. 安装模板：根据沟槽的宽度，在两侧设置模板，固定在沟槽的两侧。

模板的高度应低于最低电缆沟底板。

2. 铺设电缆底板：将预制的混凝土电缆底板依次铺设在沟槽底部，确保底板与模板成平行。

3. 安装固定件：在电缆底板上布置预先设计的固定件，用于固定电缆，避免电缆在使用过程中移动。

固定件的位置和尺寸应符合设计要求。

四、沟槽浇筑1. 模板校平：在电缆底板设置完毕后，根据设计要求，检查模板的高度和水平度，调整模板的位置和高度。

2. 倒筏安装：根据设计要求，在沟槽上方安装倒筏，用以支撑混凝土施工时的重力和振动。

3. 混凝土浇筑：根据混凝土配合比的要求，进行混凝土浇筑。

在浇筑过程中，应注意混凝土的均匀性和充实度，并避免空鼓和松散现象。

4. 养护：混凝土完成浇筑后，应进行养护，包括覆盖塑料薄膜、定期浇水等措施，以确保混凝土的强度和稳定性。

五、固定电缆的方法1. 固定条：将预制的固定条搭接在沟槽上方预留的固定件上，确保电缆的安全固定。

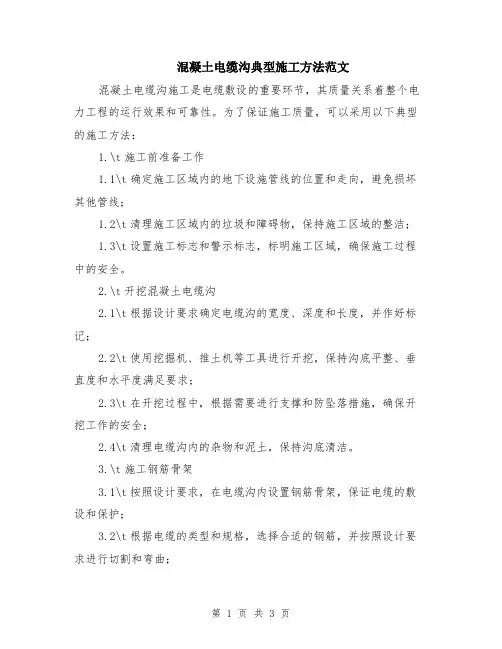

混凝土电缆沟典型施工方法范文混凝土电缆沟施工是电缆敷设的重要环节，其质量关系着整个电力工程的运行效果和可靠性。

为了保证施工质量，可以采用以下典型的施工方法：1.\t施工前准备工作1.1\t确定施工区域内的地下设施管线的位置和走向，避免损坏其他管线；1.2\t清理施工区域内的垃圾和障碍物，保持施工区域的整洁；1.3\t设置施工标志和警示标志，标明施工区域，确保施工过程中的安全。

2.\t开挖混凝土电缆沟2.1\t根据设计要求确定电缆沟的宽度、深度和长度，并作好标记；2.2\t使用挖掘机、推土机等工具进行开挖，保持沟底平整、垂直度和水平度满足要求；2.3\t在开挖过程中，根据需要进行支撑和防坠落措施，确保开挖工作的安全；2.4\t清理电缆沟内的杂物和泥土，保持沟底清洁。

3.\t施工钢筋骨架3.1\t按照设计要求，在电缆沟内设置钢筋骨架，保证电缆的敷设和保护；3.2\t根据电缆的类型和规格，选择合适的钢筋，并按照设计要求进行切割和弯曲；3.3\t将钢筋放置在电缆沟内，并使用支撑器具进行固定，保证钢筋的位置和间距满足要求；3.4\t进行钢筋焊接，确保钢筋骨架的稳固和牢固。

4.\t浇筑混凝土4.1\t按照设计要求，将混凝土原材料按比例进行配制和搅拌，确保混凝土的质量；4.2\t使用泵车或人工的方式将混凝土倒入电缆沟内，并使用振捣器进行振捣，使混凝土充分密实；4.3\t根据需要进行层次浇筑，每层浇筑后进行修整和打磨，确保沟顶平整；4.4\t在混凝土硬化前，进行养护，使用喷水进行湿润和覆盖保护，防止混凝土开裂。

5.\t管沟底填筑5.1\t在混凝土硬化后，进行管沟底填筑，使用经过筛选和清洗的砂石进行填平；5.2\t保证填筑的厚度和均匀性，防止管道和电缆破损；5.3\t使填筑的砂石进行压实，确保填土的稳定性和承载能力；5.4\t进行管道砂浆结实，确保管道的固定和密封性。

6.\t施工结束工作6.1\t清理施工现场，以防沙土和破碎物堵塞电缆沟；6.2\t填写施工记录，包括施工日期、施工人员、施工量和施工质量等信息；6.3\t进行验收和检查，确保施工质量满足设计要求；6.4\t及时处理施工中的问题和意见，改进施工方法和工艺。

电缆沟工程施工方案一）、设计概况本工程电力管沟为覆土式电缆单沟，截面尺寸分为l.Omxl.Om,电缆沟布置在道路西南侧人行道上，电缆沟中心距人行道外侧为0.85m，电缆沟中心平行于道路边线，其纵坡基本与道路纵坡相同，电缆沟为MU10红砖M10水泥砂浆砌筑，1：2.5水泥砂浆内外抹灰,内10厚外15厚.支架为双侧四排设置.盖板为C25预制钢筋混凝土,上铺人行道板。

（二）、施工要求本工程电缆沟为覆土式，设在道路西侧人行道内，电缆沟采用l.Omxl.Om的单沟断面，沟中心距人行道外侧0.75m；电缆沟断面、盖板、支架做法详见通用图。

电缆沟每隔20~30左右设5块300x1500活动盖板以利拉线、电缆过路管采用PVC增强管，C35混凝土包封。

管底需素土夯实，密实度不小于95%，埋深一般＞0.7米。

（三）、施工方法1.施工条件电缆沟埋深大于1米，因此原则上在其它管道施工未完成并回填土前进行施工，过街及穿越挡墙的管线应与挡墙及道路施工密切配合合理安排时间，预先埋设，不得防碍道路、挡墙及上部工程的施工。

2.测量放线：根据设计中线及给定的座标、相对位置和高程准确地测定线路的中线、标高及开挖边线，经核对无误后方可进行施工。

3.沟槽开挖：电缆沟埋深超过1米，计划采用机械开挖，然后预留20厘米进行人工清底，以防超挖。

沟槽开挖宽度，应比设计宽度每侧加宽0.5米，以便于模板安装和基槽底排水；边坡放坡系数视现场土质情况而定。

必要时应加挡土板作边坡支护。

原则上沟槽开挖土方用机械随挖随运走，如需现场堆土，则采取单侧堆放，按要求应距沟边1m以外，且堆土高度不超过1.5m。

4.基底处理：基底开挖后应视地下水情况设置排水明沟，如地下水丰富时，基底应留10~15cm用人工修整，必要时在浇筑垫层砼之前用碎石或石粉渣铺填一层后再施工垫层砼。

5.墙体砌筑：(1)施工准备：普通砖在砌筑前一天应浇湿润，不宜即时浇水淋砖，即时使用。

在基础垫层上弹出电缆沟的墙边线，并根据设计要求的电缆沟深度，砖块规格和灰缝厚度在皮数线上标明皮数。

电缆沟地沟混凝土施工方案1. 引言本文档旨在介绍电缆沟地沟混凝土施工方案。

电缆沟地沟的施工是电力、通信、广播电视等行业中常见的工程，在工程实施过程中，混凝土施工是重要的一步。

本文将详细介绍混凝土施工的步骤、施工工艺和注意事项。

2. 施工步骤2.1 试验及检查在混凝土施工前，需进行试验和检查，以确保所使用的材料符合要求，并进行基础的测量和勘察工作。

2.2 沟槽开挖根据设计要求和施工图纸，进行电缆沟地沟的开挖工作。

开挖的尺寸和深度应符合设计要求，并确保沟底水平、坚实。

2.3 底基处理电缆沟地沟的底基处理是为了提高沟底的稳定性和强度。

通常采用砂浆配合混凝土底基，确保底基的平整度和粘结性。

2.4 混凝土浇注混凝土浇注是电缆沟地沟施工的关键一步。

在浇注前，应按要求安装好模板和钢筋，并进行混凝土的搅拌。

然后，将混凝土倒入模板中，逐渐填满整个沟槽。

2.5 养护混凝土浇注后，需进行养护工作，以确保混凝土的强度和稳定性。

养护的过程中，需保持混凝土的湿润，以防止龟裂和收缩。

养护时间一般为7-14天。

3. 施工工艺3.1 混凝土配合比混凝土的配合比应根据设计要求进行调配，需考虑到强度、耐久性和施工性能等因素。

建议采用标准的混凝土配合比，确保施工质量。

3.2 模板安装在混凝土浇注前，需要按照设计要求，安装好木制或钢制的模板。

模板应牢固，以防止混凝土流失或变形。

3.3 钢筋安装根据设计要求，将钢筋穿入模板中，并与混凝土结合，以增加电缆沟地沟的强度和稳定性。

钢筋的安装位置和数量应符合设计要求。

3.4 混凝土浇注混凝土可以采用机械浇注或人工浇注的方式进行。

在浇注前，应确保模板和钢筋的安装完好，并进行混凝土的搅拌。

浇注时，应均匀地将混凝土倒入模板中，以避免空隙和气泡的产生。

3.5 养护措施混凝土浇注后，需采取养护措施，以确保混凝土的强度和稳定性。

养护措施包括保持混凝土的湿润，覆盖防渗膜以防止水分蒸发，以及避免人员和设备在养护期间对混凝土的影响。

第1篇一、工程概况本工程为某市某区域电力设施建设项目，主要内容包括混凝土预制电缆沟的施工。

工程地点位于市区某道路两侧，全长约500米，共计40个预制电缆沟单元。

本方案旨在确保混凝土预制电缆沟施工的质量、进度和安全性，以满足电力设施建设需求。

二、施工准备1.人员组织（1）成立混凝土预制电缆沟施工项目部，由项目经理、技术负责人、施工员、质检员等组成。

（2）项目部成员需具备相关资质和经验，确保施工顺利进行。

2.材料准备（1）水泥：选用符合国家标准的普通硅酸盐水泥，强度等级不低于32.5MPa。

（2）砂：选用中粗砂，含泥量不大于3%。

（3）石子：选用5-25mm粒径的碎石，含泥量不大于1%。

（4）钢筋：选用HRB400级钢筋，符合国家相关标准。

（5）外加剂：选用高效减水剂，符合国家相关标准。

3.设备准备（1）混凝土搅拌机、输送泵、振捣器等混凝土施工设备。

（2）钢筋加工设备、焊接设备等钢筋加工设备。

（3）测量设备、检测设备等。

4.施工方案编制（1）根据设计图纸，确定预制电缆沟的规格、尺寸和数量。

（2）制定施工工艺流程，明确各工序的施工要求。

（3）编制施工进度计划，确保工程按期完成。

（4）制定质量保证措施，确保工程质量。

（5）制定安全文明施工措施，确保施工安全。

三、施工工艺1.钢筋加工与绑扎（1）根据设计图纸，加工钢筋，确保钢筋规格、尺寸和间距符合要求。

（2）采用绑扎法将钢筋绑扎成整体，确保钢筋位置准确、牢固。

2.模板制作与安装（1）根据预制电缆沟的规格、尺寸，制作钢模板。

（2）模板表面涂刷脱模剂，确保混凝土脱模效果。

（3）将模板安装到钢筋骨架上，确保模板位置准确、牢固。

3.混凝土浇筑与振捣（1）混凝土搅拌时间不少于2分钟，确保混凝土均匀。

（2）混凝土采用输送泵输送，确保混凝土浇筑均匀。

（3）混凝土浇筑完成后，使用振捣器进行振捣，确保混凝土密实。

4.混凝土养护（1）混凝土浇筑完成后，及时覆盖塑料薄膜，保持湿润。

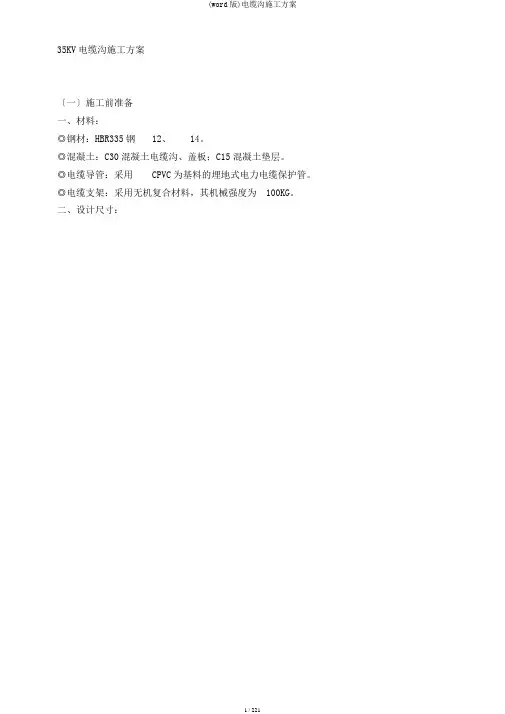

35KV电缆沟施工方案〔一〕施工前准备一、材料：◎钢材：HBR335钢12、14。

◎混凝土：C30混凝土电缆沟、盖板；C15混凝土垫层。

◎电缆导管：采用CPVC为基料的埋地式电力电缆保护管。

◎电缆支架：采用无机复合材料，其机械强度为100KG。

二、设计尺寸：电缆沟底板宽度1m，底板混凝土垫层左右两边各增加。

盖板离沟底深；电缆沟壁厚，混凝土垫层厚，混凝土盖板厚。

三、机械投入-1-序号机械名称规格型号数量〔台〕备注1挖掘机G22O2 2挖掘机G703 3弯曲机1 4切断机15钢筋调直机26振动棒127水泵12四、劳动力安排工种名称数量〔人〕技工8机械操作15钢筋工12木工30混凝土工30普工40〔二〕、工艺流程（放线→挖土及外运→混凝土垫层→钢筋安装→底板模板安装→混凝土底板→电缆沟壁模板安装→电缆沟壁混凝土→模板撤除→回填土→支架安装→盖板（〔三〕、主要施工方法（一、管沟开挖（ 1.1.主要机具（1〕挖土机械有：挖土机、自卸汽车等。

（2〕一般机具有：铁锹〔尖头与平头两种〕、手推车、小白线或（20＃铅丝和2m钢卷尺、坡度尺等。

（ 1.2.作业条件（1〕土方开挖前，应根据施工方案的要求，将施工区域内的地下、地上障碍物去除和处理完毕。

（2〕建筑物或构筑物的位置或场地的定位控制线〔桩〕、标准水-2-平桩及开槽的灰线尺寸，必须经过检验合格，并办完预检手续。

3〕夜间施工时，应有足够的照明设施，在危险地段应设置明显标志，并要合理安排开挖顺序，防止错挖或超挖。

4〕开挖有地下水位的管沟时，应根据当地工程地质资料，采取措施降低地下水位。

一般要降至低于开挖面0．5m，然后才能开挖。

5〕施工机械进入现场所经过的道路、桥梁和卸车设施等，应事先经过检查，必要时要加固或加宽等准备工作。

6〕选择土方机械，应根据施工区域的地形与作业条件，土壤类别与厚度、总工程量和工期综合考虑，以能发挥施工机械效率来确定。

7〕施工区域运行路线的布置，应根据作业区域工作的大小机械性能、运距和地形起伏等情况加以确定。

混凝土电缆沟典型施工方法5.2.2沟壁模板安装5.2.3沟壁外侧模板调整5.2.4混凝土浇筑5.2.5接地扁铁和电缆支架安装5.2.6压顶安装施工工艺流程及操作要点请参见图26-5-1.5.2.1.1方案策划及编制施工作业指导书在施工前，需要根据施工图对全站电缆沟进行统一总体策划。

这包括合理设置排水坡度，以确保电缆沟的排水畅通；合理设置过滤水槽，以确保场地的排水畅通；合理拼装模板、合理设置过梁，以消除异型盖板、减少非标准模板等。

5.2.1.2图纸会检及技术交底在开工前，必须进行设计交底和施工图纸会检。

并且应该有书面的施工图纸会检纪要。

5.2.1.3材料、工器具及设备准备在钢筋进场时，应按照GB1499《钢筋混凝土用热轧带肋钢筋》等规定，抽取试件进行力学性能检验。

其质量必须符合相关标准的规定。

水泥进场时，需要检查其品种、级别、包装或散装仓号、出厂日期等，并且对其强度、稳定性及其他必要的性能指标进行复验。

其质量必须符合GB175《硅酸盐水泥、普通硅酸盐水泥》等规定。

如果对水泥质量有疑问或水泥出场时间超过3个月（快硬硅酸盐水泥超过1个月），则需要进行复验，并根据复验结果使用。

混凝土中掺用外加剂的质量和应用技术，必须符合GB8076《混凝土外加剂》、GB《混凝土外加剂应用技术规范》和相关环境保护规定。

普通混凝土所使用的粗、细骨料的质量，必须符合53《普通混凝土用碎石或卵石质量标准及检验方法》、52《普通混凝土用砂质量标准及检验方法》的规定。

混凝土所使用的砂、石材料必须有复试报告。

拌制混凝土的水质必须符合63《混凝土用水标准》的规定。

接地扁铁、预埋对拉螺杆、电缆支架等应采取防腐措施，例如使用热镀锌防腐或刷防腐涂料等。

如果采用热镀锌防腐，其锌层厚度必须符合GB/T—2002《热镀锌标准》的要求。

模板可以使用定制钢模板或木模板，并配备相应的模板支撑件。

在施工前，根据施工组织部署，需要编制工器具及机械设备使用计划，并提前三天进场。

混凝土电缆沟典型施工方法范本混凝土电缆沟是指用混凝土进行固定和保护电缆的一种结构，在现代建筑和工程中得到广泛应用。

施工混凝土电缆沟需要按照一定的方法和流程进行，下面将介绍一个典型的施工方法范本。

一、施工准备1.根据设计图纸确定电缆沟的位置和尺寸，并进行现场标定；2.根据设计要求制定施工方案，明确施工流程和作业区域；3.安排好所需的施工人员和设备，并进行必要的培训和安全教育；4.按照相关法规和标准要求，进行施工场地的准备工作，清理现场杂物和障碍物；5.购买所需的材料，并做好材料的检验和验收。

二、施工工序1.测量和放线根据设计要求，利用测量仪器进行电缆沟的测量和放线，确定沟槽的位置和尺寸。

2.开挖沟槽按照设计要求，使用挖掘机或人工进行电缆沟的开挖工作，保持沟槽的平整和直线，同时注意保护周围环境。

3.底部处理将沟槽底部清理干净，去除杂物和碎石，并进行必要的压实操作，确保沟槽底部坚实而平整。

4.安装导管根据设计要求，在沟槽内安装导管，并根据需要进行水平和垂直的调整和对齐，保证导管的稳固和准确。

5.制作支架根据设计要求，在导管两侧制作支架，并进行必要的支撑和固定，以确保导管的稳定性和安全性。

6.施工混凝土施工混凝土电缆沟的过程包括了搅拌混凝土、运输混凝土、浇灌混凝土等，具体操作包括：- 混凝土搅拌：根据设计要求，调配好适宜的混凝土配比，并通过搅拌设备进行充分搅拌。

- 运输混凝土：将搅拌好的混凝土通过运输设备运送到沟槽现场。

- 浇灌混凝土：将混凝土均匀地浇灌到沟槽内，并使用振动器进行振实和密实作业，确保混凝土的密度和质量。

7.养护和修整混凝土浇筑完成后，对其进行养护，一般包括喷水养护和覆盖湿布等措施，以防止混凝土过早干裂。

同时，对已完成的电缆沟进行修整，修平沟底和侧墙，确保沟槽的平整和规整。

8.竣工验收混凝土电缆沟完成后，进行竣工验收，检查沟槽的质量和施工是否符合设计要求，并办理相关手续进行验收。

三、施工注意事项1.施工人员必须严格按照施工流程和操作规范进行作业，确保施工质量和安全。

电缆沟工程施工方案及方法1、土方工程：电缆沟采用人工挖土，其挖土边坡作垂直立面。

挖土时不一次性挖至基底标高，留5-10cm土方，以防标高控制不准和雨后扰动，引起槽底超深，天气睛好后用水准仪抄平，每2m设一测点，定子桩，按设计坡度一次性铲平到垫层底标高，验收符合要求后，抓紧浇筑混凝土垫层，混凝土垫层现场搅拌，并用平板振动器振实。

为不致使电缆浸泡在雨水中，不允许电缆沟内长期积水，应确保流水畅通，在电缆内需设千分之二的泻水坡度。

所有土方除留足回填土外，余土用装卸机运至业主指定地点。

2、电缆沟墙体⑴找平：弹线砌墙前，应先在垫层顶面用水泥砂浆或细石混凝土找平。

然后根据所提供的尺寸弹出墙身轴线。

⑵立皮数杆：皮数杆是控制墙体高度的标志杆。

其上划有每皮砖和灰缝的厚度，予埋件的位置。

用以控制砌体的竖向尺寸，皮数杆一般立在墙体的转角处，每隔10-15m立一根，使皮数杆上的±0.00与提供的±0.00相吻合。

⑶盘角、挂线：墙角是确定墙面的主要依据，故可以根据皮数杆先砌墙角，然后拉准线砌中间墙身。

⑷铁件予埋：砌筑过程中，根据皮数杆上的标志的予埋铁件位置预埋，施工中需注意：①钢筋需热镀锌，在施工过程中不得破坏钢筋的镀锌层则需作防腐处理；②钢筋两端的高度应保持一致。

#⑸检查:砌筑过程中应及时进行检查。

尤应注意墙的检查。

轴线位移不大于10mm，墙顶尺寸不超过±15mm，墙身垂直度用托线板检查，垂直度偏差5mm，砖水平度用水平尺检查水平缝的平直度允许偏差，在10m长度内，不大于10mm。

3、电缆沟粉刷⑴设计采用1：2水泥防水砂浆粉刷，厚度20mm,转角处抹成钝角。

⑵抹灰前，砖墙表面的灰尘、污垢和油渍等，应清理干净。

对于过于干燥的基层，要洒水湿润，并在墙上先刷水泥浆或洒水泥浆处理。

⑶为有效的控制墙面抹灰厚度与平直度，抹灰前应先检查基层表面的平整度，并用1：2水泥砂浆设置标志和标筋，作为底层抹灰的依据以便找平。

电缆沟施工方案1、施工工序测量放线土方开挖垫层浇筑钢筋绑扎模板安装舲浇筑盖板安装2、施工要点2.1、测量放线按照设计要求以及甲方提供的控制点，做测量放线工作。

在具体操作中，尽量减少偶然误差对测量结果带来的影响。

2.2、土方开挖该基础采用机械挖，人工铲平的施工方法，机械挖至高于设计底标高200mm 后，余土用人工铲平。

人工清挖底200nun之前，由施工员用水平仪随时抄平出距坑底200mm的水平桩，每隔2.5米打一个小木械或钢筋头，人工再根据水平桩铲平设计底标高，清挖的土随挖机挖出。

挖出的士应及时运走，无法运走应堆放在离基坑2米以外堆放，土不宜堆得过高，用推土机及时碾平压实。

该工程土质较好边坡按照1：0. 75的系数放坡，基底每边加500mm的施工工作面进行开挖。

2.3、垫层浇筑基坑挖好后须在基坑四周挖一条排水沟，把积水及时排掉，基坑验收后，立即浇筑垫层。

超挖的部分严禁用浮土回填，经设计、监理认可后，进行处理。

6. 2. 3 清理及混凝土垫层地基验槽完成后，清除表层浮土和扰动土，不留积水，立即进行放线支模、垫层混凝土施工，垫层混凝土必须振捣密实，表面平整。

2.4、钢筋绑扎钢筋采用HPB235 I级或HRB335n级热轧钢筋。

钢筋应平直、表面应洁净、无损伤、油渍、漆污和颗粒状或片状老锈。

钢筋外表面如有铁锈时，应在使用前清除干净。

钢筋加工过程中如发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成分检验或其他专项检验。

钢筋绑扎用的钢丝（镀锌钢丝）可采用20〜22号钢丝，其中22号钢丝只用于绑扎直径12mm以下的钢筋。

钢筋加工的形状、尺寸必须符合设计的要求。

当钢筋的品种、级别或规格需作变更时，应办理设计变更文件。

受力钢筋的弯钩和弯折应符合下列规定：a.HPB235级钢筋未端应作180°弯钩，其弯弧内直径不应小于钢筋直径的倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍。

混凝土电缆沟典型施工方法1.地勘和规划：在开始施工之前，需要进行地勘和规划工作。

地勘包括对地下情况的检查和测试，并确定沟槽的尺寸和位置。

规划工作包括确定混凝土沟槽的长度、宽度和高度，以及入口和出口的位置。

2.地面准备：在进行混凝土电缆沟施工之前，需要对地面进行准备工作。

这包括清理地表，清除杂草、石块和其他障碍物，并确保地面平整。

3.沟槽挖掘：使用挖掘机或其他适当的设备挖掘沟槽。

根据设计要求，适当的深度和宽度应该被保持，并确保沟槽的底部是平坦和平整的。

4.沟底处理：在沟槽的底部放置一层砂或砾石，以提供良好的排水条件，并保护电缆免受湿气和水的侵蚀。

5.墙体建造：使用混凝土浇筑机或人工浇筑的方法，逐层建造混凝土沟槽的墙体。

墙体需要足够坚固和厚度，以保护电缆免受外力的损害。

6.支撑结构：对于较宽的沟槽，可能需要设置支撑结构来增强墙体的稳定性。

这可以通过安装支架和顶梁来实现。

7.入口和出口建设：在混凝土电缆沟的入口和出口处设置管道和通道，并确保其与沟槽的连接紧密和安全。

8.混凝土养护：在混凝土浇筑完成后，需要对其进行养护，以确保混凝土能够达到其设计强度。

养护方法包括保持湿润和避免过早地暴露在极端的温度和干燥环境中。

9.安装电缆：在混凝土电缆沟完全干燥和养护后，可以进行电缆的安装。

根据设计和施工要求，电缆应按照正确的方法和技术进行安装。

10.沟槽覆盖：在电缆安装完毕后，需要将沟槽进行完全覆盖。

这可以通过铺设沙土、砾石或其他适当的材料来实现。

覆盖层应具有足够的厚度和强度，以保护电缆免受外部压力和冲击。

以上是混凝土电缆沟的典型施工方法的详细步骤。

在进行施工之前，还需要遵守相关的安全规定和操作规程，并与相关机构和顾问进行沟通和协调。

此外，定期检查和维护也是保证混凝土电缆沟安全和正常运行的关键。
