光伏发电系统调试报告

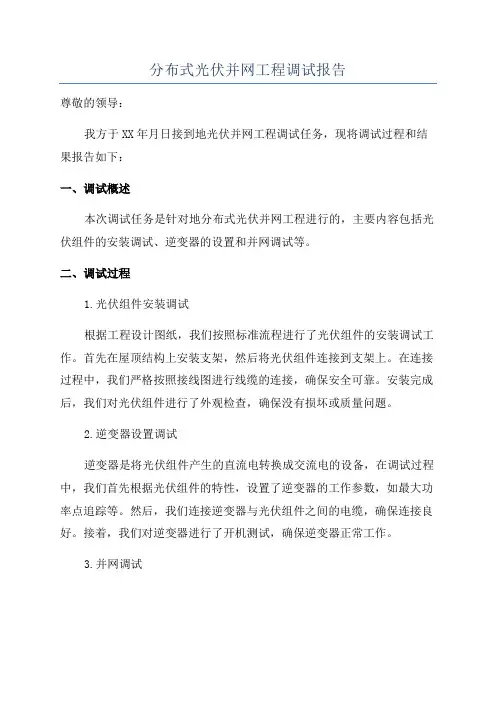

分布式光伏并网工程调试报告尊敬的领导：我方于XX年月日接到地光伏并网工程调试任务，现将调试过程和结果报告如下：一、调试概述本次调试任务是针对地分布式光伏并网工程进行的，主要内容包括光伏组件的安装调试、逆变器的设置和并网调试等。

二、调试过程1.光伏组件安装调试根据工程设计图纸，我们按照标准流程进行了光伏组件的安装调试工作。

首先在屋顶结构上安装支架，然后将光伏组件连接到支架上。

在连接过程中，我们严格按照接线图进行线缆的连接，确保安全可靠。

安装完成后，我们对光伏组件进行了外观检查，确保没有损坏或质量问题。

2.逆变器设置调试逆变器是将光伏组件产生的直流电转换成交流电的设备，在调试过程中，我们首先根据光伏组件的特性，设置了逆变器的工作参数，如最大功率点追踪等。

然后，我们连接逆变器与光伏组件之间的电缆，确保连接良好。

接着，我们对逆变器进行了开机测试，确保逆变器正常工作。

3.并网调试并网是将光伏发电系统与电力系统进行连接，并将光伏发电的电能注入电力系统中。

为了确保安全和正常运行，我们在并网调试过程中进行了以下步骤：（1）根据电力系统的工作要求，设置逆变器的并网参数，如频率、电压等。

（2）连接逆变器和电力系统之间的电缆，确保连接牢固可靠。

（3）进行并网测试，观察并记录逆变器的运行状态、电压和电流等参数。

（4）对逆变器进行性能测试，如功率因数、效率等。

（5）进行系统的保护和故障检测测试，确保系统的安全性和可靠性。

（6）完成以上步骤后，向相关部门进行申请并正式并网。

三、调试结果经过我们的努力，光伏并网工程调试工作取得了圆满成功。

根据测试结果，光伏组件表现出良好的发电效果，功率输出稳定，无异常情况。

逆变器工作正常，通过测试的相关参数均符合规定要求。

并网测试中，光伏系统成功地注入到电力系统中，实现了发电与供电的无缝衔接。

四、存在问题及建议在调试过程中，我们发现了一些问题，并提出如下建议：1.一些光伏组件存在破损和老化的情况，建议在后期及时更换，以保证系统的长期稳定运行。

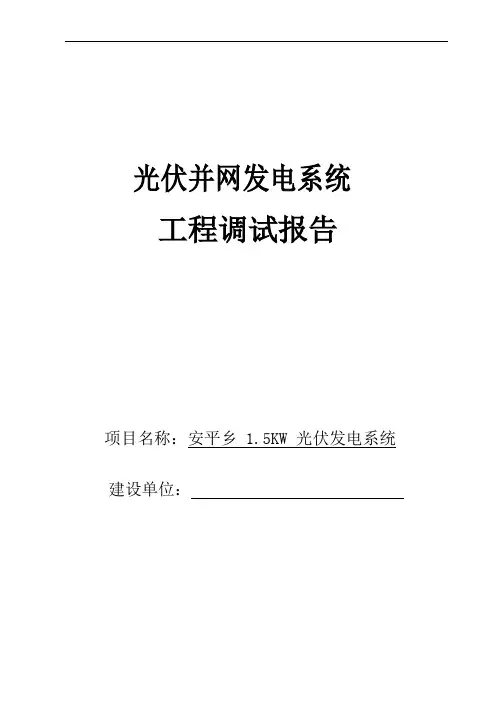

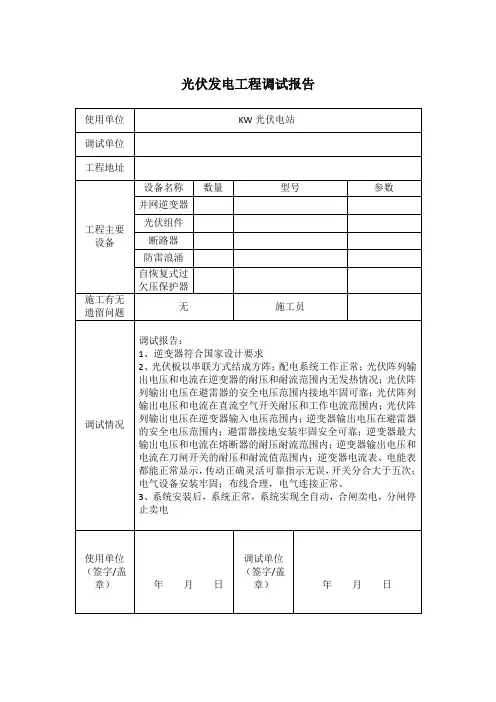

光伏并网发电系统
工程调试报告
项目名称：安平乡 1.5KW 光伏发电系统建设单位：
光伏并网系统调试过程记录表
调试前，对照附件 A 光伏并网系统调试检查表，依次对照各个检查项目进
行检查，要求所有项目都符合要求。

一、逆变器检查
1、检查逆变器是否已按照用户手册、设计图纸、安装要求等安装完毕；
2、检查确认机器内所有螺钉、线缆、接插件连接牢固，器件（如吸收电容、软启动电阻等），无松动、损坏；
3、检查熔断器完好、无损坏；
4、检查确认 DC 连接线缆极性正确，端子连接牢固；
5、检查 AC 电缆连接，电压等级、相序正确，端子连接牢固；
6、检查所有连接线端有无绝缘损坏、断线等现象；
7、检查机器内设备设置是否正确；
8、以上检查确认没有问题后，对逆变器临时外接控制电源，检查确认逆变器液晶参数是否正确，检验安全门开关、紧急停机开关状态是否有效；
9、确认检查后，除去逆变器检查时临时连接的控制电源，置逆变器断路器于OFF 状态；
二、光伏系统布线检查：
1、检查电池组件背板电缆是否可靠连接并固定；
2、检查电缆是否穿管敷设；
3、检查电缆是否标识方向；
4、检查系统电气连接是否正确。

光伏并网系统调试结论
附件 A 光伏并网系统并网调试检查表
附件 B 组件开路电压测试表。

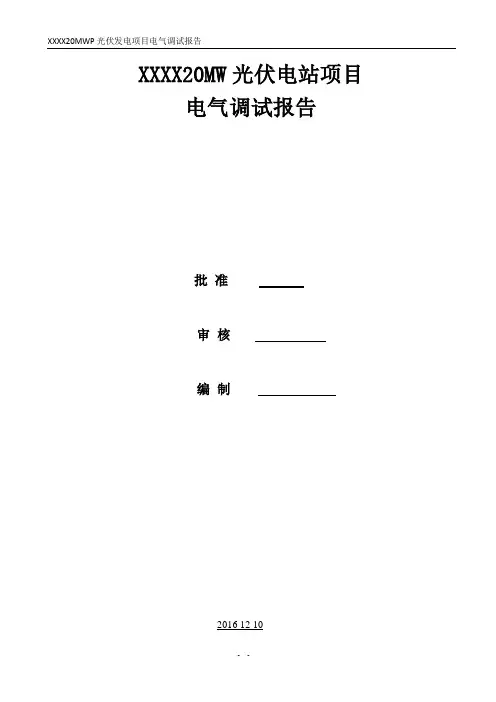

XXXX20MW光伏电站项目电气调试报告批准审核编制2016 12 10一、编制说明本调试大纲适用于光伏发电项目安装工程中电气安装工程各设备的调试试验。

主要包括：真空断路器、避雷器、电流互感器、电压互感器、隔离开关、干式电力变压器、电力电缆、35KV及以下配电装置、厂用电装置等设备的一次试验及二次检验;二次系统的调试工作包括:保护装置、二次回路试验等；全厂所有电气一次设备按GB50150-2006进行调试，对于规范中没有规定的设备可参照制造厂家产品要求执行。

综合保护设备及相关联设备的调整试验按《继电保护和电网安全自动装置检验规程》DL/T995—2006中要求及实际情况调校、检验，特殊保护装置参照出厂产品技术条件进行调校.二、编制依据2.1施工图纸2.2施工规范2。

2.1《电气装置安装工程电气设备交接试验标准》GB50150—20062。

2.2《施工现场临时用电安全技术规范》JGJ46—20052.2.3《继电保护和电网安全自动装置检验规程》DL/T995—20062.3随机资料三、35kV高压柜试验项目：3.1真空断路器1、测量绝缘电阻;采用5000V兆欧表，不低于4000兆欧；2、测量每相导电回路的电阻；3、交流耐压试验：相对地76KV,断口76KV;4、测量断路器主触头的分、合闸时间,测量分合闸的同期性，测量合闸时触头的弹跳时间；用开关机械特性测试仪，测量开关的机械特性。

5、测量分、合闸线圈的绝缘电阻和直流电阻,应符合规定;6、断路器操动机构的试验;3.2互感器1)测量绕组的绝缘电阻;2）交流耐压试验；相对二次及地76KV一分钟；3）测量绕组的直流电阻;4）测量接线组别和极性；5）误差测量; 3。

3支柱绝缘子1）测量绝缘电阻;2）交流耐压试验；试验电压76kV 1分钟。

3。

4避雷器1）测量绝缘电阻；2）测量直流泄露电流；3检查放电计数器动作情况及临视电流表指示.四、干式、油浸式电力变压器交接试验4.1 测量绕组连同套管的直流电阻（1）采用QJ44双臂电桥测量，测量应在各分接头的所有位置上进行。

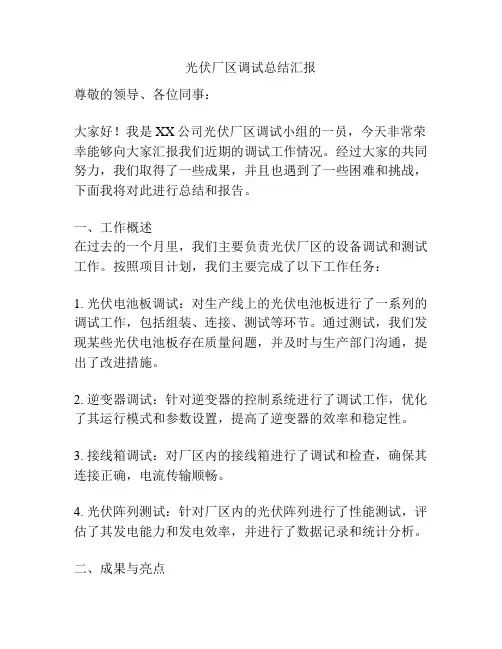

光伏厂区调试总结汇报尊敬的领导、各位同事：大家好！我是XX公司光伏厂区调试小组的一员，今天非常荣幸能够向大家汇报我们近期的调试工作情况。

经过大家的共同努力，我们取得了一些成果，并且也遇到了一些困难和挑战，下面我将对此进行总结和报告。

一、工作概述在过去的一个月里，我们主要负责光伏厂区的设备调试和测试工作。

按照项目计划，我们主要完成了以下工作任务：1. 光伏电池板调试：对生产线上的光伏电池板进行了一系列的调试工作，包括组装、连接、测试等环节。

通过测试，我们发现某些光伏电池板存在质量问题，并及时与生产部门沟通，提出了改进措施。

2. 逆变器调试：针对逆变器的控制系统进行了调试工作，优化了其运行模式和参数设置，提高了逆变器的效率和稳定性。

3. 接线箱调试：对厂区内的接线箱进行了调试和检查，确保其连接正确，电流传输顺畅。

4. 光伏阵列测试：针对厂区内的光伏阵列进行了性能测试，评估了其发电能力和发电效率，并进行了数据记录和统计分析。

二、成果与亮点通过我们的努力和合作，我们取得了以下成果和亮点：1. 完成了生产线上的光伏电池板调试工作，及时发现和解决了一些质量问题，并提出了改进措施，保障了产品的质量和可靠性。

2. 优化了逆变器的运行模式和参数设置，提高了运行效率和稳定性，在一定程度上增加了光伏发电的总体效益。

3. 对厂区的接线箱进行了全面检查和调试，确保了电流的正常传输和安全运行。

4. 完成了光伏阵列的性能测试，分析了其发电能力和发电效率，为厂区的光伏发电项目提供了重要的数据支持，并为未来的扩展和改进提供了参考依据。

三、困难与挑战在调试过程中，我们也遇到了一些困难和挑战，主要有以下几点：1. 设备配件不全：由于部分设备配件未及时到位，导致我们无法按计划进行调试工作，延误了项目进度。

2. 设备操作复杂：部分设备操作界面不够友好，操作步骤复杂，导致我们在调试过程中出现了一些操作失误，浪费了一些时间和精力。

3. 数据统计不完善：由于数据统计和记录方面的问题，我们在给出上级报告时存在一些不足，需要进一步改进和完善。

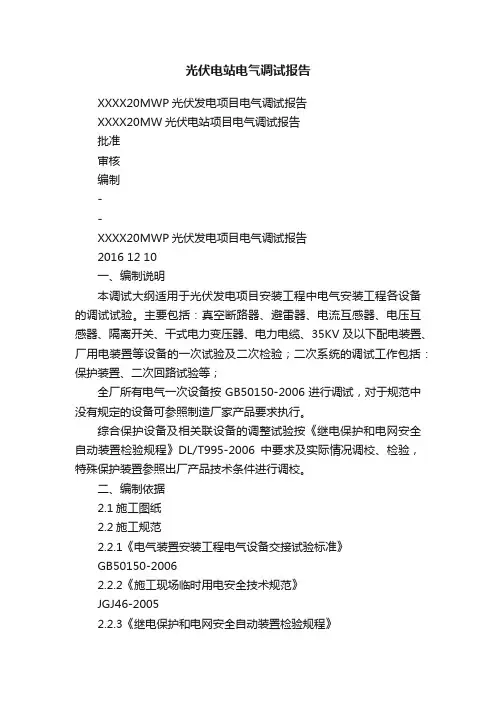

光伏电站电气调试报告XXXX20MWP光伏发电项目电气调试报告XXXX20MW光伏电站项目电气调试报告批准审核编制--XXXX20MWP光伏发电项目电气调试报告2016 12 10一、编制说明本调试大纲适用于光伏发电项目安装工程中电气安装工程各设备的调试试验。

主要包括：真空断路器、避雷器、电流互感器、电压互感器、隔离开关、干式电力变压器、电力电缆、35KV及以下配电装置、厂用电装置等设备的一次试验及二次检验；二次系统的调试工作包括：保护装置、二次回路试验等；全厂所有电气一次设备按GB50150-2006进行调试，对于规范中没有规定的设备可参照制造厂家产品要求执行。

综合保护设备及相关联设备的调整试验按《继电保护和电网安全自动装置检验规程》DL/T995-2006中要求及实际情况调校、检验，特殊保护装置参照出厂产品技术条件进行调校。

二、编制依据2.1施工图纸2.2施工规范2.2.1《电气装置安装工程电气设备交接试验标准》GB50150-20062.2.2《施工现场临时用电安全技术规范》JGJ46-20052.2.3《继电保护和电网安全自动装置检验规程》DL/T995-20062.3随机资料--XXXX20MWP光伏发电项目电气调试报告三、35kV高压柜试验项目：3.1真空断路器1、测量绝缘电阻；采用5000V兆欧表，不低于4000兆欧；2、测量每相导电回路的电阻；3、交流耐压试验：相对地76KV,断口76KV；4、测量断路器主触头的分、合闸时间，测量分合闸的同期性，测量合闸时触头的弹跳时间；用开关机械特性测试仪，测量开关的机械特性。

5、测量分、合闸线圈的绝缘电阻和直流电阻，应符合规定；6、断路器操动机构的试验；3.2互感器1)测量绕组的绝缘电阻；2）交流耐压试验；相对二次及地76KV 一分钟；3）测量绕组的直流电阻；4）测量接线组别和极性；5）误差测量；3.3支柱绝缘子1)测量绝缘电阻；2）交流耐压试验；试验电压76kV 1分钟。

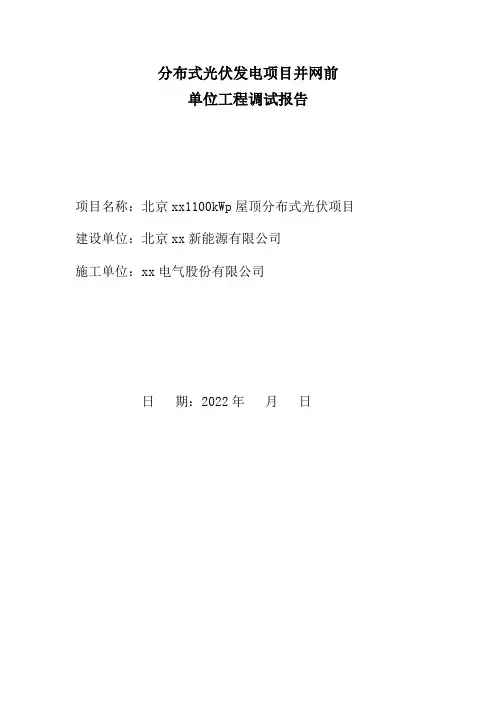

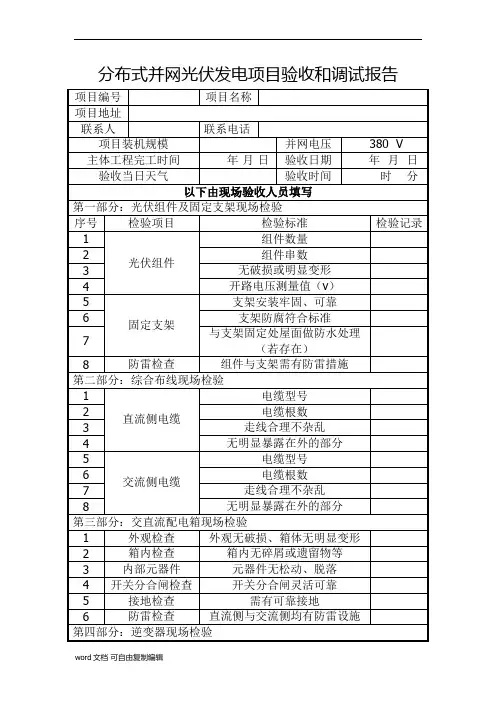

分布式光伏发电项目并网前
单位工程调试报告
项目名称：北京xx1100kWp屋顶分布式光伏项目建设单位：北京xx新能源有限公司
施工单位：xx电气股份有限公司
日期：2022年月日
分布式光伏电站单位工程调试报告记录
1、调试前、对照附件A 及附件1光伏并网系统调试检查表、依次对照各个检查项目进行检查，要求所有项目都符合要求。

2、检查并确保逆变器电网开关（AC开关）设置为零（水平位置）。

直流侧输入开关处于断开位置。

3、打开交流配电柜，检查所有空开、刀闸开关都处于明显断开位置。

4、合上刀闸开关，然后再合上配电柜开关，用万用表检查空开上端市网电压是否正常，记录数据。

电压符合要求，合上市电输入空开，这时市电输入到逆变器，这时激活逆变器系统控制器，前面显示板亮起。

5、用万用表测试屋面两个区域太阳能光伏系统到逆变器的开路电压，通过测试，发现电压正常，符合逆变器输入要求。

6、闭合逆变器直流侧的开关。

7、逆变器正常启动，面板指示灯（绿色）亮起，逆变器开始正常巡检工作，系统调试完毕。

8、并网点断路器断开，逆变器立刻停止输出（防孤岛）；交流配电箱内的隔离开关断开（存在明显断开点），配电箱内的接触器立即断开，从而和电网隔离。

9、当电网停电时，接触器会自动断开，断开电网的供电回路，逆变器在防孤岛作用下立即停止输出，防止对电网的反送电。

太阳能光伏并网系统调试结论
附件A 光伏并网系统并网调试检查表
附件1
并网逆变器调试检查记录表：

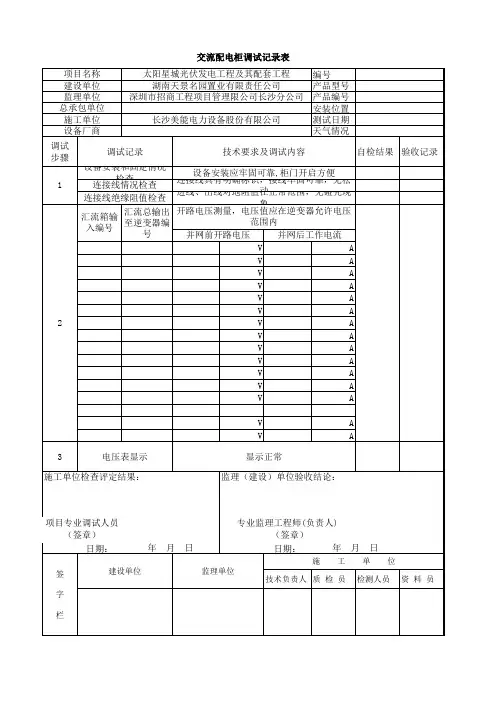

交流并网柜调试检查记录表
光伏组件调试检查记录表
数据采集器检查记录表。
