真空排污系统原理
真空排污系统是一种利用负压原理实现废水和废物排放的系统。
它主要由真空泵、管道网络、集水器、控制系统等组成。
系统的工作原理如下：当需要排放废水或废物时，系统会通过控制器发出信号，使真空泵开始运行。
真空泵会产生负压，将管道系统中的空气抽走，形成真空环境。
废水或废物受到环境压力差的作用，被吸入管道网络中。
在排放过程中，管道网络中的负压会不断维持，确保废水或废物流动到集水器中。
集水器是一种装有阀门的储存容器，用于收集和控制废水或废物的流量。
当集水器中的废物达到一定量时，阀门会自动关闭，防止气体逆流或二次污染。
系统中的控制系统会对真空泵的运行和集水器的操作进行监控和控制。
它可以根据实际需要调整真空泵的工作时间和集水器的开关。
通过智能化控制，系统能够高效、安全地完成废水和废物的排放。
真空排污系统的优点是可以节省用水量，减少废水排放的对环境的影响。
其排放管道可以较小直径，且管道布局灵活，适应性强。
系统运行稳定可靠，操作简单，维护成本较低。
总的来说，真空排污系统利用负压原理实现废水和废物的排放，具有高效节水、灵活布局和运行稳定可靠的优点。
这种系统在新建楼宇和装修改造中得到了广泛应用，并逐渐取代传统的重力排污系统成为一种新兴的排水技术。
摘要］本文介绍了德国***公司研制的真空排水系统的历史及基本原理，并且和传统的重力排水系统作以比较，并以上海南站及F1赛场为实例列举了真空排水的诸多特点，阐述了其发展方向。
［关键词］真空排水提升密闭重力沼坡进入21世纪以来，全球经济飞速发展，人们在生活水平大跨步提高的同时，对绿色环保提出了更高的要求，建设一个环保舒适的居住及工作环境成为城市发展的重点。
科技正是通过需求而推动，真空排水系统正是在这种背景下，具有环保、节水、低成本等诸多优点，摆脱了建筑史上排水重力坡度的局限性，使得在施工过程中管道的铺设更具灵活性，深受个性化设计的青睐。
1860年荷兰工程师Liemur提出了真空排污系统，1950年瑞典工程师Liljendahl发明了系统中所使用的真空连接阀门装置，1980年德国***公司为医院放射科提供专门减少衰变处理量，在室内安装真空座便器，大大起到80%节水的效果。
1987年***公司又首次将此设计运用到住房外部的排水管而无须改变原先内部房屋的重力排水结构，使得这一利用空气作为传输介质的理念能将室内外排水设计完美而经济地得到结合。
使用真空的原理是一种依靠气压差产生挟裹污水的高速气流，并把污水从器具中取走的排水系统，其具备的优势在于：1.可以简单地解决排水沼坡，使污水可以任意地提升；2.管道管径小，埋深浅，施工更为方便快捷；3.没有外溢，不会污染地下水，环保程度高；4.整体密闭性强，没有气味，清洁度高；5.系统安全自检性强。
我们的系统主要分为室内和室外两个系统：一、室内系统由真空泵站（真空泵、污水泵及真空罐）、真空座便器、控制装置（管道及真空控制阀）组成。
室内系统的工作原理是当污水达到一定水量时，真空控制阀会自动开启。
真空泵站中的真空泵使管道内维持着0.6bar的负压，污水将以4m/s的速度通过真空管道进入真空泵站中的真空罐。
真空排水避免了传统的重力向下的排水局限性，所以管道布置具有任意性。
我们可以看到地下室的洗脸盆及洗衣机的污水通过管道被提升再进入真空罐。
浅析真空排污系统摘要：真空排水系统是一种新型的排水系统，与传统重力排水系统相比具有环保、节水、节电等优点；该文介绍了真空排水系统的原理、组成及特点，并列举了真空排水系统在国内的一些应用实例，对真空排水系统在国内的应用前景进行了预测。
关键词：真空排水系统排水管网节能abstract: the vacuum drainage system is a new type of drainage system, and the traditional gravity drainage system compared with environmental protection, water conservation and power saving advantages; this paper introduces the principle of vacuum drainage system, composition and characteristics, and lists the vacuum drainage system in domestic some application examples, the vacuum drainage system of in the domestic application prospect was predicted. keywords: vacuum drainage system drainage pipelines energy saving长期以来，排污管道系统大都采用重力排污系统。
然而，重力排污系统存在众多弊端：易受地形限制。
不能灵活与其他专业管线进行整体协调需较大的坡度和埋深，需设置大量污水检查井。
提升泵站或倒虹吸管等附属构筑物，致使施工难度、建设和维护成本大幅增加。
且2003年香港陶大花园爆发大规模“非典”，卫生防疫部门事后证实，其中一个重要原因是：卫生间地漏水封干涸致使含有病菌的气溶胶通过下水道及通气管道传播。

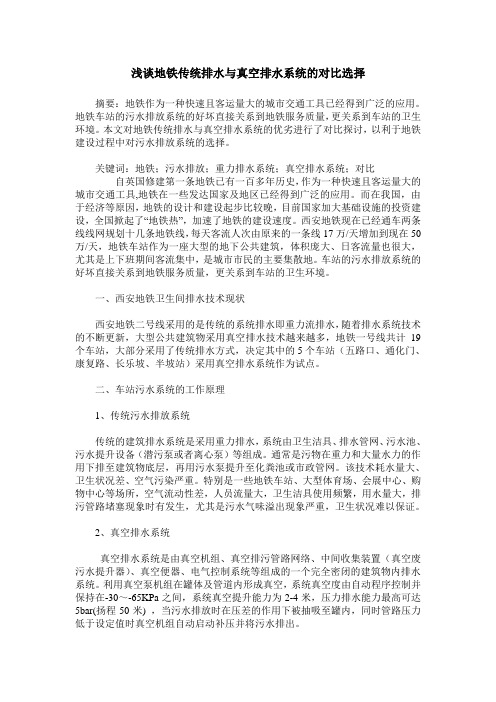

浅谈地铁传统排水与真空排水系统的对比选择摘要：地铁作为一种快速且客运量大的城市交通工具已经得到广泛的应用。
地铁车站的污水排放系统的好坏直接关系到地铁服务质量，更关系到车站的卫生环境。
本文对地铁传统排水与真空排水系统的优劣进行了对比探讨，以利于地铁建设过程中对污水排放系统的选择。
关键词：地铁；污水排放；重力排水系统；真空排水系统；对比自英国修建第一条地铁已有一百多年历史，作为一种快速且客运量大的城市交通工具,地铁在一些发达国家及地区已经得到广泛的应用。
而在我国，由于经济等原因，地铁的设计和建设起步比较晚，目前国家加大基础设施的投资建设，全国掀起了“地铁热”，加速了地铁的建设速度。
西安地铁现在已经通车两条线线网规划十几条地铁线，每天客流人次由原来的一条线17万/天增加到现在50万/天，地铁车站作为一座大型的地下公共建筑，体积庞大、日客流量也很大，尤其是上下班期间客流集中，是城市市民的主要集散地。
车站的污水排放系统的好坏直接关系到地铁服务质量，更关系到车站的卫生环境。
一、西安地铁卫生间排水技术现状西安地铁二号线采用的是传统的系统排水即重力流排水，随着排水系统技术的不断更新，大型公共建筑物采用真空排水技术越来越多，地铁一号线共计19个车站，大部分采用了传统排水方式，决定其中的5个车站（五路口、通化门、康复路、长乐坡、半坡站）采用真空排水系统作为试点。
二、车站污水系统的工作原理1、传统污水排放系统传统的建筑排水系统是采用重力排水，系统由卫生洁具、排水管网、污水池、污水提升设备（潜污泵或者离心泵）等组成。
通常是污物在重力和大量水力的作用下排至建筑物底层，再用污水泵提升至化粪池或市政管网。
该技术耗水量大、卫生状况差、空气污染严重。
特别是一些地铁车站、大型体育场、会展中心、购物中心等场所，空气流动性差，人员流量大，卫生洁具使用频繁，用水量大，排污管路堵塞现象时有发生，尤其是污水气味溢出现象严重，卫生状况难以保证。
真空集便器工作原理
真空集便器是一种利用负压吸引和输送污物的卫生设备。
以下是它的工作原理：
1. 负压系统：真空集便器中设有一个负压系统，通常是一个专用的真空泵。
该泵会通过管道制造负压，即较低的气压，以产生吸引力。
2. 负压管道：真空集便器与污物管道相连。
当便器内的按钮或拉手被操作时，真空泵会启动，创建一个负压状态。
3. 排污阀：真空集便器内部设有一种称为排污阀的机械装置。
当便器内的按钮或拉手被操作时，排污阀会打开，使污物进入真空集便器。
4. 负压吸引：一旦排污阀打开，负压系统会迅速吸引污物进入真空集便器内。
负压的作用下，污物会被迅速吸入管道中。
5. 水封：真空集便器中设有一个称为水封的装置，它位于污物管道的入口处。
水封通过水的密封作用，防止气味和污物回流。
6. 污物输送：一旦污物进入真空集便器，负压系统将继续运输它们到污物管道的目的地，通常是到污水处理厂或待处理区域。
总体而言，真空集便器通过负压吸引和输送污物，实现了有效的排泄处理和卫生条件维护。
真空排水系统在河道截污工程中的应用摘要：真空排水系统安装空间小，真空管道敷设灵活，基本不受地形限制。
真空排水系统弥补了传统重力排水系统在河道截污工程中的应用不足。
本文根据靖江市某河道截污工程实例，系统分析了真空负压排水系统在城镇河道截污工程中的应用优势，表明了真空排水系统在河道截污方面具有广阔的应用前景。
同时介绍了本次截污工程的设计方案，为其它同类工程提供设计借鉴。
关键词：真空排水系统河道截污真空泵站Application of vacuum drainage system in river sewage interception projectJing Shuai（1.Huaxin Design Group co.,LTD，Wuxi 214072,China；Abstract: The vacuum drainage system needs only a small space to install, and it is convenient and flexible for pipe laying with no limited by terrain. It is a new and high efficient way to make up for the deficiency of the traditional gravity drainage system in the river sewage interception project. Based on an example of a river sewage interception project in Jingjiang City, this article systematically analyzes the advantages of vacuum drainage system in urban river sewage interception projects, and shows that the vacuum drainage system has a broad application prospect in river drainage. At the same time, the design scheme of the pollution interception project is introduced to provide reference for other similar projects.Keywords: vacuum sewage system; river sewage interception; vacuum pumping station0引言在很多老城区由于历史原因，很多老的居民私房住宅紧靠岸边甚至直接建在驳岸上，且分散无序，给污水接管带来很大难度：1）道路上敷设：常规的重力流管网受施工条件、埋设深度等因素影响敷设难度大；2）设置污水提升泵井存在用地困难、动力接线点多、土建工程量大日后维护困难等；3）在河道旁（内）敷设：存在占河道空间、水位涨落对管道影响大以及清淤难等问题。
