第四章 给水管网的设计计算

前言水是人类生活、工农业生产和社会经济发展的重要资源，科学用水和排水是人类社会发展史上最重要的社会活动和生产活动内容之一。

特别是在近代历史中，随着人类居住和生产的程式化进程，给水排水工程已经发展成为城市建设和工业生产的重要基础设施，成为人类生命健康安全和工农业科技与生产发展的基础保障。

给水排水系统是为人们的生活、生产、和消防提供用水和排除废水的设施的总称。

它是人类文明进步和城市化聚集居住的产物，是现代化城市最重要的基础设施之一，是城市社会文明、经济发展和现代化水平的重要标志。

尤其是在面临全球水资源极其缺乏的今天，给排水管网的作用显得尤为重要。

由于城市给排水系统在新的时期赋予了新的内涵，与人们的生产和生活息息相关。

看似平凡的规划设计却有着不平凡的现实意义，在满足规范和其它技术要求的条件下，根据城市的具体情况，科学规划设计城市给排水管网系统是一个非常重要的课题。

课程设计是学习计划的一个重要的实践性学习环节，是对前期所学基础理论、基本技能及专业知识的综合应用。

通过课程设计调动了我们学习的积极性和主动性，培养我们分析和解决实际问题的能力，为我们走向实际工作岗位，走向社会打下良好的基础。

本设计为玉树囊谦县香达镇给排水管道工程设计。

整个设计包括三大部分:给水管网设计、排水管网设计。

给水管网的设计主要包括管网的定线、流量的设计计算、清水池容积的确定、管网的水力计算、管网平差和消防校核。

排水管网设计主要包括排水管网定线、设计流量计算和设计水力计算。

目录第一章设计任务书 (4)第二章给水管网设计说明与计算 (6)2.1给水管网的设计说明 (6)2.1.1 给水系统的类型 (6)2.1.2 给水管网布置的影响因素 (6)2.1.3 管网系统布置原则 (7)2.1.4 配水管网布置 (7)2.2给水管网设计计算 (8)2.2.1 设计用水量的组成 (8)2.2.2 设计用水量的计算 (8)2.2.3 管网水力计算 (12)2.3二级泵站的设计 (20)2.3.1 水泵选型的原则 (20)2.3.2 二级泵站流量计算 (21)2.3.3二级泵站扬程的确定 (21)2.3.4 水泵校核 (22)第三章排水管网设计说明与计算 (23)3.1排水系统的体制及其选择 (23)3.2排水系统的布置形式 (24)3.3污水管网的布置 (24)3.4污水管道系统的设计 (24)3.4.1 污水管道的定线 (24)3.4.2 控制点的确定 (25)3.4.3 污水管道系统设计参数 (25)3.4.4 污水管道上的主要构筑物 (26)3.5污水管道系统水力计算 (27)3.5.1 污水流量的计算 (27)3.5.2 集中流量计算 (27)3.5.3 污水干管设计流量计算 (27)3.5.4 污水管道水力计算 (29)3.6管道平面图及剖面图的绘制 (31)3.6.1 管道平面图的绘制 (34)3.6.2 管道剖面图的绘制 (35)结论 (35)总结与体会 (36)参考文献 (37)第一章设计任务书一、设计题目囊谦县香达镇给水排水管网工程设计。

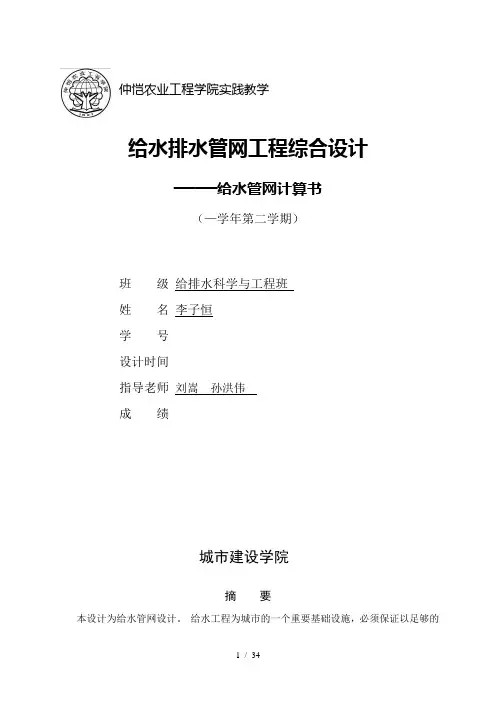

仲恺农业工程学院实践教学给水排水管网工程综合设计——给水管网计算书（—学年第二学期）班级给排水科学与工程班姓名李子恒学号设计时间指导老师刘嵩孙洪伟成绩城市建设学院摘要本设计为给水管网设计。

给水工程为城市的一个重要基础设施，必须保证以足够的水量、合格的水质、充裕的水压供应生活用水、生产用水和其它用水。

给水系统设计步骤：根据最高日用水量变化曲线计算水塔和清水池调节容积；进行管网定线，计算管段设计流量、管径和水头损失；最高时环状网管网平差计算；确定水塔高度和水泵扬程；分别进行不利管段事故时、消防时、最大转输时校核。

然后根据上述计算，算出最高时各节点水压，绘制等水压线。

关键词：给水管网；管网定线；设计流量；管网平差；校核；节点水压目录设计的基础依据设计工程概况设计资料用水量计算居民区最高日生活用水量的计算工业企业用水和工作人员生活用水及淋浴用水浇洒道路和绿化用水量火车站用水量未预见水量最高日最高时用水量计算消防用水量计算城市最高日用水量变化曲线清水池和水塔有效容积的计算清水池尺寸给水方案的确定和管网的定线以及各种计算给水方案的确定管网定线要求：配水干管的有效长度计算比流量计算沿线流量节点流量环状管网流量分配和初拟管径管网平差计算节点水压标高水泵扬程计算与选择最高时二级水泵扬程的计算：水泵的选择消防校核消防时的流量分配消防校核管网平差消防时节点标高总结参考文献附件附件设计的基础依据1.1设计工程概况给水系统设计时，首先须确定该系统的供水规模和供水量。

因为系统中的取水、水处理、泵站和管网等设施的确定都须参照设计用水量，从而确定工程的规模及正确选择各级工艺的设计参数和水处理工艺的流程，从而使水质、水压、水量满足用户的使用要求。

城市设计用水量主要包括居住区的生活用水和由城市给水系统供给的工业生产用水和职工的生活用水与淋浴用水，还有全市性的公共建筑和设施用水、浇洒道路和大面积绿化用水以及消防时用水。

设计区域内的用水情况：个居民区的居民的生活用水、个工业区的职工生活用水及淋浴用水、个工业区的生产用水、火车站的用水、浇洒道路和大面积绿化用水。

一、用水量计算1 最高日用水量1．1最高日生活用水量基本数据：由原始资料知该城市位于二分区,在设计年限内人口数6.0万,查《室外给水设计规范》（GB 50013-2006）可知该城市为中小城市。

最高日综合活用水定额生：150～240 L/（cap•d）。

根据资料显示人口数，选取q=240 L/（cap•d）。

城市的未预见水量和管网漏失水量按最高日用水量的20%计算。

=∑qNf/1000根据公式 Q1―—城市最高日生活用水，m³／d；Q1q――城市最高综合生活用水量定额，取240 L/（cap•d）；Ｎ――城市设计年限内计划用水人口数（cap）；f――城市自来水普及率，采用f=100%则该城市最高日生活用水量为：=（240×6.0×104×100%）/1000=14400 m³/d=166.67 L/sQ11．2工业企业职工的生活用水和沐浴用水量工业企业职工的生活用水量和淋浴用水量，可按《工业企业设计卫生标准》确定。

选取如下数据：职工生活用水量：冷车间按每人每班25升计，热车间按每人每班35升计；职工淋浴用水量：均按每人每班50升计。

则企业甲职工的生活用水和沐浴用水量为：=(25×3×1200+35×3×900)/1000+(50×600×3)/1000=274.50 m³/d Q21企业乙职工的生活用水和沐浴用水量为：=(25×2×1000+35×2×800)/1000+(50×800×2)/1000=239.00 m³/d Q22所以工业企业职工的生活用水和沐浴用水量为：=274.50+239.00=513.5 m³/d =5.94 L/sQ21．3浇洒道路大面积绿化所需的水量洒道路用水量为每平方米路面每次1-1.5L，大面积绿化用水量可采用1.5-2.0L/(d·m²)。

给水管网水力计算
1.确定给水管网各管段的管径
给水管道的流速控制范围：
1、对于生活或生产给水管道，一般采用1.0~1.5m/s，不宜大于2.0m/s，当有防噪声要求，且管径小于或等于25mm时，生活给水管道内的流速可采用0.8~1.0m/s；
2、消火栓给水管道的流速不宜大于2.5m/s；
3、其自动喷水灭火系统给水管道的流速不宜大于5m/s，其配水支管在特殊情况下不得大于10m/s。

2.给水系统水压的确定
H=H1+H2+H3+H4
H1——引入管起点至配水最不利点位置高度所要求的静水压；
H2——引入管起点至配水最不利点的给水管路即计算管路的沿程与局部阻力水头损失之和；
H3——水表的水头损失；
H4——配水最不利点所需的流出水头。

3.水力计算方法和步骤
1、根据综合因素初定给水方式;
2、根据建筑功能、空间布局及用水点分布情况，布置给水管道，并绘制出给水平面图和轴侧草图；
3、绘制水利计算表格；
4、根据轴侧图选择配水最不利点，确定计算管路；
5、以流量变化处为节点，从配水最不利点开始，进行节点编号，并标注两节点间的计算管段的长度；
6、按建筑的性质选择设计秒流量的计算公式，计算各管道的设计秒流量；
7、根据设计秒流量，考虑流速，查水利计算表进行管网的水利计算，确定管径，并求出给水系统所需压力；
8、校核（H0≥H；H0略＜H ；H0远＜H ）
9、确定非计算管路各管径。

给水管网水力计算
1.确定给水管网各管段的管径
给水管道的流速控制范围：
1、对于生活或生产给水管道，一般采用1.0~1.5m/s，不宜大于2.0m/s，当有防噪声要求，且管径小于或等于25mm时，生活给水管道内的流速可采用0.8~1.0m/s；
2、消火栓给水管道的流速不宜大于2.5m/s；
3、其自动喷水灭火系统给水管道的流速不宜大于5m/s，其配水支管在特殊情况下不得大于10m/s。

2.给水系统水压的确定
H=H1+H2+H3+H4
H1——引入管起点至配水最不利点位置高度所要求的静水压；
H2——引入管起点至配水最不利点的给水管路即计算管路的沿程与局部阻力水头损失之和；
H3——水表的水头损失；
H4——配水最不利点所需的流出水头。

3.水力计算方法和步骤
1、根据综合因素初定给水方式;
2、根据建筑功能、空间布局及用水点分布情况，布置给水管道，并绘制出给水平面图和轴侧草图；
3、绘制水利计算表格；
4、根据轴侧图选择配水最不利点，确定计算管路；
5、以流量变化处为节点，从配水最不利点开始，进行节点编号，并标注两节点间的计算管段的长度；
6、按建筑的性质选择设计秒流量的计算公式，计算各管道的设计秒流量；
7、根据设计秒流量，考虑流速，查水利计算表进行管网的水利计算，确定管径，并求出给水系统所需压力；
8、校核（H0≥H；H0略＜H ；H0远＜H ）
9、确定非计算管路各管径。

供水管网设计计算供水管网设计计算是指在供水系统建设中，根据供水量、供水压力等要求，通过计算设计供水管道的尺寸、排布和各个节点的水力特性，以达到供水系统稳定、高效运行的目的。

下面是一份关于供水管网设计计算的简要说明，供参考。

一、供水管网的基本要求供水管网的设计计算首先要满足以下基本要求：1.供水量要能满足用户的需要。

根据不同的用水功能和用水人数，确定供水量的大小。

2.供水压力要稳定，使用户在不同用水时段都能得到足够的水压。

供水压力的计算需考虑水源的高度、管道的摩擦阻力等因素。

3.管网输水能力要足够，确保供水管道的直径、材料等能够满足供水量和供水压力的要求。

二、供水管道的计算方法1.确定供水管道的直径。

常用的计算方法有经验公式法、水力计算法和供水流量-管径表两种方法。

经验公式法适用于小型、简单的供水系统，通过经验公式求得供水管道直径；水力计算法通过利用水力学原理，根据供水量和供水压力计算出供水管道直径；供水流量-管径表则是根据经验和实际工程经验，结合供水量和供水压力给出供水管道直径。

2.确定供水管道的材料。

根据不同的供水系统要求，选用合适的材料，如钢管、塑料管等。

3.管道排布和节点设置。

根据供水网络的布局和用水需求，合理设置供水节点位置，确定管道的长度和布置方式，以便达到最优的供水效果。

4.计算水力特性。

通过利用供水管道的水力学原理，计算供水管网中各个节点的水力特性，如水压、流速等。

三、供水管网设计计算的步骤1.确定供水系统的用水量和用水功能。

根据用户的需求和实际情况，确定供水系统的供水量和供水压力。

2.选择合适的计算方法。

根据供水系统的规模、复杂程度和经济条件，选择适合的计算方法，如经验公式法、水力计算法或供水流量-管径表。

3.进行供水管道直径计算。

根据所选的计算方法，依据供水量和供水压力，计算出合适的供水管道直径。

4.进行供水管道材料选择。

根据供水系统的要求和条件，选定合适的供水管道材料。

5.进行管道排布和节点设置。

一、用水量计算1 最高日用水量1．1最高日生活用水量基本数据：由原始资料知该城市位于二分区,在设计年限内人口数6.0万,查《室外给水设计规范》（GB 50013-2006）可知该城市为中小城市。

最高日综合活用水定额生：150～240 L/（cap•d）。

根据资料显示人口数，选取q=240 L/（cap•d）。

城市的未预见水量和管网漏失水量按最高日用水量的20%计算。

=∑qNf/1000根据公式 Q1―—城市最高日生活用水，m³／d；Q1q――城市最高综合生活用水量定额，取240 L/（cap•d）；Ｎ――城市设计年限内计划用水人口数（cap）；f――城市自来水普及率，采用f=100%则该城市最高日生活用水量为：=（240×6.0×104×100%）/1000=14400 m³/d=166.67 L/sQ11．2工业企业职工的生活用水和沐浴用水量工业企业职工的生活用水量和淋浴用水量，可按《工业企业设计卫生标准》确定。

选取如下数据：职工生活用水量：冷车间按每人每班25升计，热车间按每人每班35升计；职工淋浴用水量：均按每人每班50升计。

则企业甲职工的生活用水和沐浴用水量为：=(25×3×1200+35×3×900)/1000+(50×600×3)/1000=274.50 m³/d Q21企业乙职工的生活用水和沐浴用水量为：=(25×2×1000+35×2×800)/1000+(50×800×2)/1000=239.00 m³/d Q22所以工业企业职工的生活用水和沐浴用水量为：=274.50+239.00=513.5 m³/d =5.94 L/sQ21．3浇洒道路大面积绿化所需的水量洒道路用水量为每平方米路面每次1-1.5L，大面积绿化用水量可采用1.5-2.0L/(d·m²)。

给水管网课程设计计算书一、用水量计算1. 居民区生活用水量计算按街道建筑层次及卫生设备情况，根据规范采用最高日每人每日综合生活用水，计算出居民区的每人每日用水量，并应用下列公式计算出居民区的最高时流量Q 1Q 1=k h14.8611ii N q ×f 1 K h1—时变化系数q 1i —最高日每人每日综合生活用水定额，L/(cap ·d) N 1i —设计年限内城市各用水区的计划用水人口数，cap f 1—用水普及率1 N 1=362人/公顷×17.183公顷=6154人K h1=1.48 f 1=80％ 2.工业企业用水量2Q工厂作为集中流量，根据所提供的最高日平均流量及工作班次，变化系数，确定单位最大秒流量。

3.市政用水量Q、3m/d；绿地用水：10003m/d浇洒道路用水：9803Q= 980 m3/d +1000 m3/d = 1980 m3/d3Q4.未预见用水量4Q=（1107.72+3485+1980）×0.20=1314.54 m3/d45.水厂供应7886.86×5.0%×1000÷3600=109.54 L/S其余由高位水池供应168-109.54=58.460 L/S二、选择给水系统及输水管定线1.根据县城平面图、地形、水体、街坊布置情况，绘制等高线；2.采用水厂与高位水池联合供水方式；3.进行管网及输水管定线，对管段、节点进行编号，并将管网模型化。

各管段长度与配水长度注：由于此县采用地下水作为给水水源，所以可以将清水池及水厂同建于管网的节点（1）处，输水管段非常短视其长度为零不计损失。

其余管段配水长度确定原则为：两侧无用水的输水管，配水长度为零；单侧用水管段的配水长度取其实际长度的50%，只有部分管长配水的管段按实际比例确定配水长度；两侧全部配水的管段配水长度等于实际长度。

三、计算最高时工况下节点流量、管段设计流量、确定管段直径1.计算比流量q s =∑-ih lQ Q 2== 0.0261L/(s.m)2.计算沿线流量 i s mi l q q ⨯=3.计算节点流量：集中流量可以直接加到所处节点上；沿线流量将一分为二，分别加到两端节点上；供水泵站或高位水池的供水流量也应从节点处进入管网系统，其方向与用水流量方向不同，应作为负流量。

供水管网设计计算1. 最高日设计水量《室外给水设计规范》（GB50013-2006）中规定，在缺乏实际用水资料情况下，最高日城市综合用水的时变化系数宜采用 1.2～1.6 ；日变化系数宜采用 1.1～1.5 。

本设计采用时变化系数K h 取1.4，日变化系数K d 取1.35.1)城市最高日综合生活用水量（包括公共设施生活用水量）为：∑=1000111q NQ ii(m 3/d)式中 q 1i -----城市各用水分区的最高日综合生活用水量定额[L/(cap ·d)]，【根据大名县城市总体规划（2012-2030年）供水规划，为180 L/(cap ·d)】N 1i -----设计年限内城市各用水分区的计划人口数（cap ），规划确定2030年中心城区人口规模约为45万人。
