电力系统常用调度术语电力系统常用调度术语1.1调度术语为使调度值班系统人员能正确迅速、清楚明了地下达执行调度指令，在此将调度常用术语规定如下。
Ⅰ、调度管理⒈调度管理：调度业务和专业管理。
⒉调度管辖：电网设备运行和操作指挥权限，简称调管。
⒊调度指令：调度机构值班调度员对其下级值班调度员或调管厂站运行值班人员发布的有关运行和操作的指令。
调度指令包括单项令、综合令和逐项令。
⑴单项令：是指值班调度员下达的单一项目操作的调度指令。
⑵综合令：是指值班调度员按照操作目的和要求，用标准术语说明操作对象的起始和终结状态以及注意事项的调度指令。
受令人按照综合令确定的操作规范和现场规程，自行拟定具体操作步骤和操作顺序，一次性完成所有操作后向发令人汇报。
⑶逐项令：是指值班调度员根据一定的逻辑关系，按照顺序下达的调度指令。
逐项令由一系列单项令组成。
⒋调度许可：值班调度员对下级值班调度员或厂站运行值班人员提出的操作申请予以许可（同意）。
Ⅱ、设备状态⒈一次设备状态⑴运行：是指设备或电气系统带有电压，其功能有效。
母线、线路、开关、变压器、电抗器、电容器及电压互感器等一次设备的运行状态，是指从该设备电源至受电端的电路接通并有相应电压（无论是否带有负荷），且控制电源、继电保护及自动装置按运行状态投入。
开关的运行是指开关及其两侧刀闸在合闸位置，开关与电源相连通。
⑵热备用：是指该设备已具备运行条件，其继电保护及自动装置满足运行要求，开关的控制、合闸及信号电源投入，经一次合闸操作即可转为运行状态的状态。
开关的热备用是指开关本身在分闸位置，两侧刀闸在合闸位置，二次设备按要求投入。
线路、母线、变压器、电抗器、电容器等电气设备的热备用是指连接该设备的各侧均无安全措施，各侧开关全部在分闸位置，且至少一个开关处于热备用状态，二次设备按要求投入，一经合上该开关，设备就转为运行。
⑶冷备用：是指连接该设备的各侧均无安全措施，且连接该设备的各侧均有明显断开点或可判断的断开点。

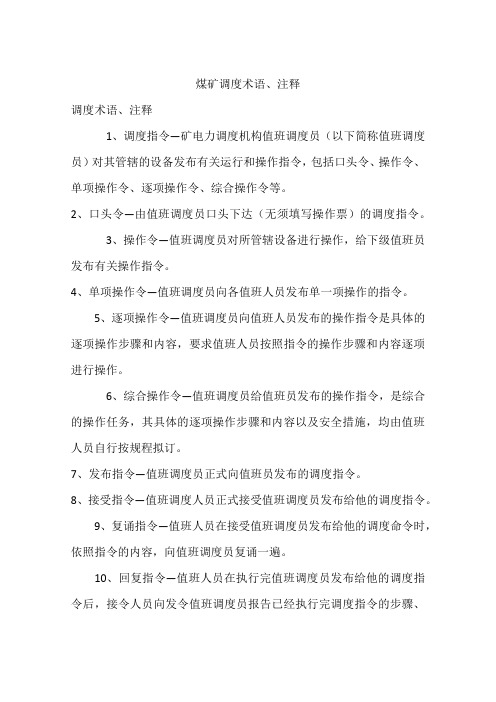

煤矿调度术语、注释调度术语、注释1、调度指令—矿电力调度机构值班调度员（以下简称值班调度员）对其管辖的设备发布有关运行和操作指令，包括口头令、操作令、单项操作令、逐项操作令、综合操作令等。
2、口头令—由值班调度员口头下达（无须填写操作票）的调度指令。
3、操作令—值班调度员对所管辖设备进行操作，给下级值班员发布有关操作指令。
4、单项操作令—值班调度员向各值班人员发布单一项操作的指令。
5、逐项操作令—值班调度员向值班人员发布的操作指令是具体的逐项操作步骤和内容，要求值班人员按照指令的操作步骤和内容逐项进行操作。
6、综合操作令—值班调度员给值班员发布的操作指令，是综合的操作任务，其具体的逐项操作步骤和内容以及安全措施，均由值班人员自行按规程拟订。
7、发布指令—值班调度员正式向值班员发布的调度指令。
8、接受指令—值班调度人员正式接受值班调度员发布给他的调度指令。
9、复诵指令—值班人员在接受值班调度员发布给他的调度命令时，依照指令的内容，向值班调度员复诵一遍。
10、回复指令—值班人员在执行完值班调度员发布给他的调度指令后，接令人员向发令值班调度员报告已经执行完调度指令的步骤、内容和时间等。
11、合上开关—使开关由分闸位置转为合闸位置。
12、断开开关—使开关由合闸位置转为分闸位置13、合上刀闸—使刀闸由断开位置转为接通位置14、断开刀闸—使刀闸由接通位置转为断开位置。
15、开关跳闸—未经操作的开关三相同时由合闸转为分闸位置。
16、开关跳闸三相重合成功—开关跳闸后又自动合上三相，未再跳闸。
17、开关跳闸三相重合不成功—开关跳闸后又自动合上三相开关再自动跳闸。
18、开关跳闸重合闸未动—开关跳闸后，重合闸虽已投入，但未自动合上。
19、将保护改投跳闸—将保护由停用或信号位置改为跳闸位置。
20、将保护停用—将保护由跳闸或信号位置改为停用位置。
21、联跳—某开关跳闸时，同时联锁跳其它开关。
22、投入×设备×保护（×段）—×设备×保护（×段）投入运行。
电力系统调度术语（一）调度管理1许可操作。
在改变电器设备的状态和方式前，根据有关规定,由有关人员提出操作项目，值班调度员同意其操作。
2.直接调度。
值班调度员直接向值班人员发布调度指令的调度方式。
3,间接调度。
值班调度员通过下级调度机构值班调度员向其它值班人员转达调度指令的方式。
（二）调度指令1操作指令。
值班调度员对所管辖设备进行操作，给值班人员发布的有关操作的指令Q4.逐项操作指令。
值班调度员给值班人员发布的操作指令是具体的逐项操作步骤和内容，要求值班人员按照指令的操作步骤和内容逐项进行操作。
5.综合操作指令。
值班调度员给值班人员发布的操作指令，是综合的操作任务，其具体的逐项操作步骤和内容，以及安全措施，均由值班人员自行拟订。
（三）开关和刀闸1合上开关。
使开关由分闸位置转为合闸位置。
6.拉开开关。
使开关由合闸位置转为分闸位置。
7.合上刀闸。
使刀闸由断开位置转为接通位置。
4•拉开刀闸。
使刀闸由接通位置转为断开位置。
5.开关跳闸。
未经操作的开关三相同时由合闸转为分闸位置。
6.开关非全相合闸。
开关进行合闸操作时只合上一相或两相。
7.开关非全相跳闸。
未经操作的开关一相或两相跳闸Q8.开关非全相运行。
开关跳闸或合闸等致使开关一相或两相合闸运行。
（四）继电保护装置1将保护停用。
将保护由跳闸或信号位置改为停用位置。
9.联跳。
某开关跳闸时，其它有关开关也同时自动跳闸。
10,投入X设备X保护X段投入X设备X保护X段跳闸压板。
11,退出X设备X保护X段退出X设备X保护，段跳闸压板。
12X设备X保护更改定值X设备X保护整定值（阻抗、电压、电流、时间等）从XX值改为XX值。
（五）合环、解环1合环。
合上网络内某开关（或刀闸）将网络改为环路运行。
2.解环。
将环状运行的电网，解列为非环状运行电网。
（六）并列、解列1核相。
用仪表工具核对两电源或环路相位是否相同Q2,核对相序。
用仪表或其它手段，核对电源的相序是否正确。
3.相位相同。
电网调度术语和调度综合指令（讨论稿）一、调度术语1、调度指令电网调度机构值班调度员（以下简称值班调度员）对其下级调度机构值班人员或调度管辖厂（站）值班人员（以下简称运行值班员）发布有关运行和操作的指令。
2、调度同意值班调度员对运行值班员提出的工作申请及要求等予以同意。
3、调度许可设备由下级调度机构管辖，但在进行该设备有关操作前该级值班调度员必须报告上级值班调度员，征得同意。
4、许可操作在改变电器设备的状态和方式前，根据有关规定，由有关人员提出操作项目，值班调度员同意其操作。
5、直接调度值班调度员直接向运行值班员发布调度指令的调度方式(值班调度员向将要具体执行调度指令的运行值班员发布调度指令的调度方式)6、间接调度值班调度员通过下级调度机构值班调度员向其它运行值班员转达调度指令的方式7、委托调度一方委托它方对其调度管辖的设备进行运行和操作指挥的调度方式8、越级调度紧急情况下值班调度员不通过下一级调度机构值班调度员而直接下达调度指令给下一级调度机构调度管辖的运行值班单位的运行值班员的方式9、调度关系转移经两调度机构协商一致，决定将一方调度管辖的某些设备的调度职权，暂由另一方代替行使。
转移期间，设备由接受调度关系转移的一方调度全权负责，直至转移关系结束。
10、调度a.发布指令值班调度员正式向调度所属各运行值班员发布的调度指令b.接受指令运行值班员正式接受值班调度员所发布的调度指令c.复诵指令运行值班员发布指令或接受汇报时，受话方重复通话内容以确认的过程。
d.回复指令运行值班员在执行完值班调度员发布给他的调度指令后，向值班调度员报告已经执行完调度指令的步骤、内容和时间等11、开关和刀闸a.合上开关使开关由分闸位置转为合闸位置b.拉开开关使开关由合闸位置转为分闸位置c.合上刀闸使刀闸由断开位置转为接通位置d.拉开刀闸使刀闸由接通位置转为断开位置12、开关跳闸a.开关跳闸未经操作的开关同时由合闸转为分闸位置b.开关跳闸，重合成功开关跳闸后，又自动合上，未再跳闸c.开关跳闸，重合不成功开关跳闸后，又自动合上，开关再自动跳闸d.开关跳闸，重合闸未动跳闸后，重合闸装置虽已投入，但未动作，XX保护动作跳开开关13、继电保护装置a.将保护改投跳闸将保护由停用或信号位置改为跳闸位置b.将保护改投信号将保护由停用或跳闸位置改为信号位置c.将保护停用将保护由跳闸或信号位置改为停用位置d.投入X设备X保护（X段）X设备X保护（X段）投入运行e. 退出X设备X保护（X段）X设备X保护（X段）退出运行f.X设备X保护（X段）改定值X设备X保护（X段）整定值（阻抗、电压、电流、时间等）从某一定值改为另一定值g.母差保护改为有选择方式（母差保护由单母差动改为双母差动）母差保护选择元件投入运行h.母差保护改为无选择方式（母差保护由双母差动改为单母差动）母差保护选择元件退出运行14、合环、解环a.合环合上网络内某开关，将网络改为环路运行同期合环检测同期后合环解除同期闭锁合环不经同期闭锁直接合环b.解环将环状运行的电网，解为非环状运行15、核相用仪表或其它手段对两电源或环路相位检测是否相同a.定相新建、改建的线路，变电所（站）在投运前分相依次送电核对三相标志与运行系统是否一致b.核对相序用仪表或其它手段，核对两电源的相序是否相同相位正确开关两侧A、B、C三相相位均对应相同两个单独电网使其并为一个电网运行17、解列将一个电网分成两个电气相互独立的部分运行18、线路a.线路强送电线路开关跳闸后未经处理即行送电b.线路强送成功线路开关跳闸后未经处理即行送电，开关未再跳闸c.线路强送不成功线路开关事故跳闸后未经处理即行送电，开关再跳闸d.线路试送电线路事故跳闸经处理后的首次送电e.线路试送成功线路事故跳闸经处理后首次送电正常f.线路试送不成功线路事故跳闸处理后首次送电，开关再跳闸19、带电巡线对有电或停电未采取安全措施的线路进行巡视20、停电巡线在线路停电并挂好地线情况下巡线21、事故巡线线路发生事故后，为查明故障原因的带电巡线对在暴风雨、覆冰、雾、河流开冰、水灾、大负荷、地震等特殊情况下的带电巡线23、设备状态a.检修指设备的所有开关，刀闸均断开，相应的继电保护及自动装置均退出，并在规定或要求的位置作好安全措施。
电力系统调度术语调度术语是电力系统调度专业使用的具有特定含义的专门用语。
正确地理解和使用调度术语是保证系统安全运行、提高调度效率的重要手段。
本术语适用于参加系统统一调度管理的所有相互联系的发、输、变、配和用户设备。
1电气设备1.1机：发电机、汽轮机、调相机的通称。
1.2炉：发电用锅炉。
1.3主变：发电厂、变电站的主变压器。
1.14联变：发电厂、变电站起联络不同电压等级母线作用的变压器。
1.5∏（站）用变：发电厂、变电站自用电变压器。
1.6母线：发电厂和变电站中，线路和其他电气元件间的总连接线。
分为主母线和旁路母线。
1.7开关：各种型式断路器的通称。
1.88开关的三种位置：1.8.1运行状态：是指设备的相关刀闸及开关都在合上位置带电运行。
1.8.2备用状态：是指设备的相关刀闸在合上位置，只断开开关。
内桥接线的主变，其一次侧无开关的则一次侧刀闸为拉开状态。
L8.3冷备用状态：是指设备的相关刀闸在拉开位置，且开关断开。
L8.4检修状态：是指设备的最大范围拉开开关、刀闸，封挂地线。
L9母联开关：两条主母线间的联络开关。
1.10旁路开关：旁路母线和主母线间的联络开关。
LIl刀闸：各种型式隔离开关的通称。
造成可见的空气绝缘隔离，在设备检修时保证安全。
1.12CT：电流互感器。
1.13PT：电压互感器。
1.14CVT：电容式电流互感器。
1.15GIS：封闭式组合电器。
1.16CRT：调度自动化系统显示器。
1.17UPS：不间断电源。
1.18VQC：电压无功综合控制装置。
1.19AGC:自动发电控制。
1.20AGC可投入率：（AGC机组月运行时间一设备故障AGC退出时间）/AGC 机组月运行时间XIo0%。
1.21RTU：指远动装置。
I22电容器：并联补偿电容器。
II23电抗器：并联补偿电抗器。
III4串联电容器：线路串联补偿电容器。
IV25串联电抗器：线路串联补偿电抗器。
L26低频减载：防止电网发生事故时频率严重下降而使电网瓦解，按频率降低自动切除部分负荷的装置。

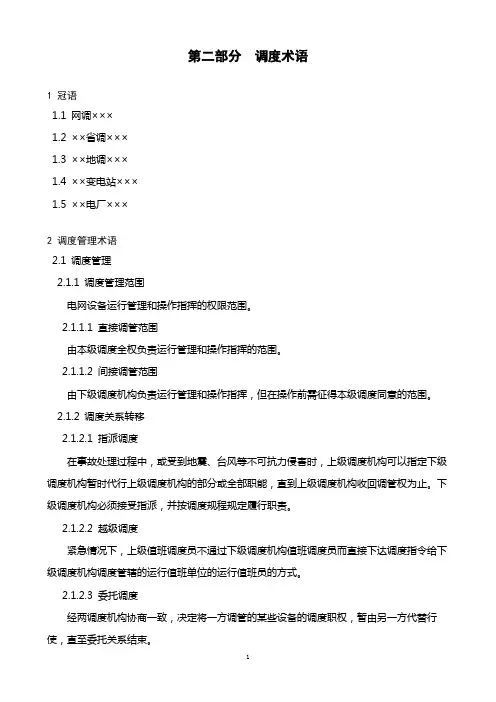

第二部分调度术语1 冠语1.1 网调×××1.2 ××省调×××1.3 ××地调×××1.4 ××变电站×××1.5 ××电厂×××2 调度管理术语2.1 调度管理2.1.1 调度管理范围电网设备运行管理和操作指挥的权限范围。
2.1.1.1 直接调管范围由本级调度全权负责运行管理和操作指挥的范围。
2.1.1.2 间接调管范围由下级调度机构负责运行管理和操作指挥，但在操作前需征得本级调度同意的范围。
2.1.2 调度关系转移2.1.2.1 指派调度在事故处理过程中，或受到地震、台风等不可抗力侵害时，上级调度机构可以指定下级调度机构暂时代行上级调度机构的部分或全部职能，直到上级调度机构收回调管权为止。
下级调度机构必须接受指派，并按调度规程规定履行职责。
2.1.2.2 越级调度紧急情况下，上级值班调度员不通过下级调度机构值班调度员而直接下达调度指令给下级调度机构调度管辖的运行值班单位的运行值班员的方式。
2.1.2.3 委托调度经两调度机构协商一致，决定将一方调管的某些设备的调度职权，暂由另一方代替行使，直至委托关系结束。
2.2 调度指令2.2.1 口头令由值班调度员口头下达的调度指令。
对此类命令，值班调度员无须填写操作票。
特别地，在事故情况下，值班调度员为加快事故处理速度，也可以口头下达事故操作令，对一、二次设备进行操作。
现场运行值班人员在接受该命令后，可以不写操作票，立即进行操作。
2.2.2 操作令2.2.2.1 综合指令值班调度员下达的只涉及一个单位的操作指令。
该指令具体的操作步骤和内容，以及安全措施，均由受令单位运行值班员按现场规程自行拟定。
2.2.2.2 逐项指令值班调度员下达的涉及两个及以上单位共同完成的操作，值班调度员按操作规定分别对不同单位逐项下达操作指令，受令单位应严格按照指令的顺序逐项进行操作。
