一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 施工部位：____________________4. 施工内容：____________________5. 施工日期：____________________二、安全技术交底内容1. 施工准备- 材料准备：确保所有母线、附件、配件齐全，并符合设计要求。
- 机具准备：准备液压升降车、脚手架、卷扬机、滑轮、大绳、台虎钳、钢锯、手锤、电钻、电锤、电焊机、液压弯管器、活扳手、厂家专用工具、扭矩扳手等。
- 作业条件：确保室内场所干燥，安装部位的建筑装饰工程已全部结束，门窗齐全。
2. 施工工艺- 设备开箱检查：检查封闭、插接母线是否具备出厂合格证、安装技术文件，包括额定电压、额定容量、试验报告等技术数据。
- 支架制作安装：按照设计要求制作支架，并确保支架安装牢固。
- 封闭、插接母线安装：按照施工图纸和技术要求进行安装，确保母线与支架连接牢固。
- 通电测试检验：完成安装后，进行通电测试，确保母线系统运行正常。
3. 安全技术要求- 高处作业安全：上、下架子时要设防滑装置或有旁人监护；工人严禁穿肥大的衣服，禁止赤脚及穿硬底或易滑的鞋从事高处作业；高空作业时注意带好安全带；使用人字梯时应注意梯子四个腿要缠上胶皮或布条防止滑倒；拉链连接必须牢固可靠。
- 物体打击防护：施工时注意高空落物，不得随意抛洒，以免造成伤害事故；施工时注意其它专业预留洞口，防止高空坠落。
- 电器安全：进入施工现场前必须正确佩带安全帽和安全带等相关安全防护用品；不准乱动电器机械，爱护安全防护设施，服从工地负责人统一安排。
- 物料管理：施工作业场所有坠落可能的物件，应一律先行撤除或加以固定；处作业中所用的物料，均应堆放平稳，不妨碍通行和装卸；工具应随手放入工具袋；作业中的走道、通道板和登高用具，应随时清扫干净。
4. 应急措施- 发生触电事故：立即切断电源，进行急救；同时，通知相关部门进行救援。

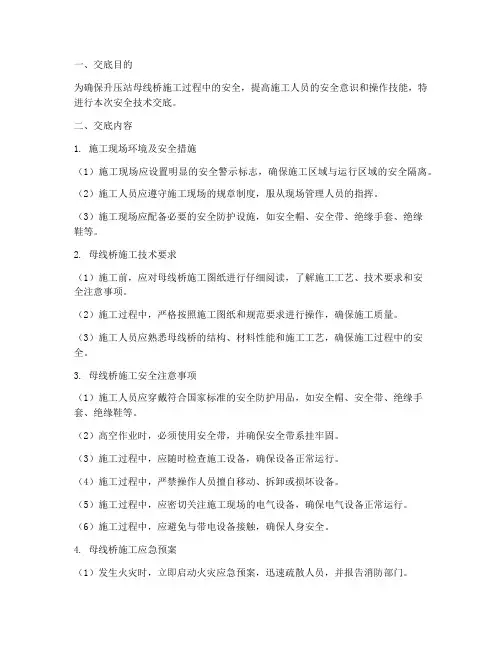

一、交底目的为确保升压站母线桥施工过程中的安全，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。
二、交底内容1. 施工现场环境及安全措施（1）施工现场应设置明显的安全警示标志，确保施工区域与运行区域的安全隔离。
（2）施工人员应遵守施工现场的规章制度，服从现场管理人员的指挥。
（3）施工现场应配备必要的安全防护设施，如安全帽、安全带、绝缘手套、绝缘鞋等。
2. 母线桥施工技术要求（1）施工前，应对母线桥施工图纸进行仔细阅读，了解施工工艺、技术要求和安全注意事项。
（2）施工过程中，严格按照施工图纸和规范要求进行操作，确保施工质量。
（3）施工人员应熟悉母线桥的结构、材料性能和施工工艺，确保施工过程中的安全。
3. 母线桥施工安全注意事项（1）施工人员应穿戴符合国家标准的安全防护用品，如安全帽、安全带、绝缘手套、绝缘鞋等。
（2）高空作业时，必须使用安全带，并确保安全带系挂牢固。
（3）施工过程中，应随时检查施工设备，确保设备正常运行。
（4）施工过程中，严禁操作人员擅自移动、拆卸或损坏设备。
（5）施工过程中，应密切关注施工现场的电气设备，确保电气设备正常运行。
（6）施工过程中，应避免与带电设备接触，确保人身安全。
4. 母线桥施工应急预案（1）发生火灾时，立即启动火灾应急预案，迅速疏散人员，并报告消防部门。
（2）发生触电事故时，立即切断电源，对触电人员进行紧急救护，并报告相关部门。
（3）发生高空坠落事故时，立即对坠落人员进行救治，并报告相关部门。
三、交底要求1. 施工人员应认真听取本次安全技术交底，确保理解交底内容。
2. 施工过程中，施工人员应严格遵守安全技术措施，确保施工安全。
3. 施工人员应主动发现和报告安全隐患，确保施工现场的安全。
4. 施工单位应加强对施工现场的安全管理，确保施工安全。
四、交底时间及地点本次安全技术交底时间为：____年____月____日，地点为：____。
五、交底人员本次安全技术交底由项目经理____主持，安全员____负责讲解。

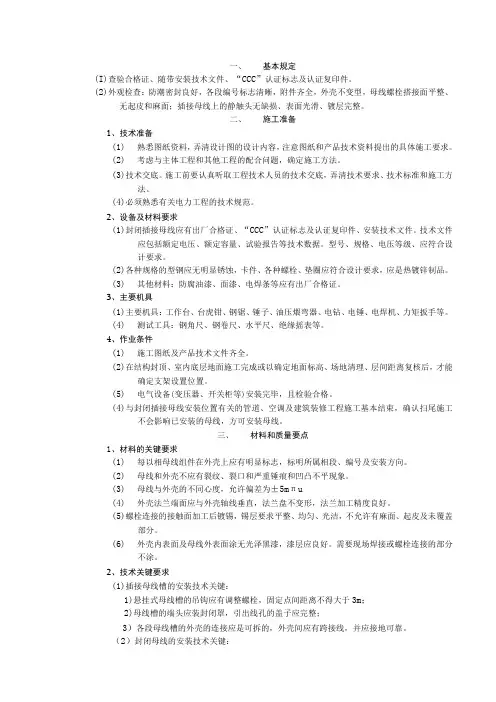

一、基本规定(I)查验合格证、随带安装技术文件、“CCC”认证标志及认证复印件。
(2)外观检查：防潮密封良好，各段编号标志清晰，附件齐全，外壳不变型，母线螺栓搭接面平整、无起皮和麻面；插接母线上的静触头无缺损、表面光滑、镀层完整。
二、施工准备1、技术准备(1)熟悉图纸资料，弄清设计图的设计内容，注意图纸和产品技术资料提出的具体施工要求。
(2)考虑与主体工程和其他工程的配合问题，确定施工方法。
(3)技术交底。
施工前要认真听取工程技术人员的技术交底，弄清技术要求、技术标准和施工方法。
(4)必须熟悉有关电力工程的技术规范。
2、设备及材料要求(1)封闭插接母线应有出厂合格证、“CCC”认证标志及认证复印件、安装技术文件。
技术文件应包括额定电压、额定容量、试验报告等技术数据。
型号、规格、电压等级、应符合设计要求。
(2)各种规格的型钢应无明显锈蚀，卡件、各种螺栓、垫圈应符合设计要求，应是热镀锌制品。
(3)其他材料：防腐油漆、面漆、电焊条等应有出厂合格证。
3、主要机具(1)主要机具：工作台、台虎钳、钢锯、锤子、油压煨弯器、电钻、电锤、电焊机、力矩扳手等。
(4)测试工具：钢角尺、钢卷尺、水平尺、绝缘摇表等。
4、作业条件(1)施工图纸及产品技术文件齐全。
(2)在结构封顶、室内底层地面施工完成或以确定地面标高、场地清理、层间距离复核后，才能确定支架设置位置。
(5)电气设备(变压器、开关柜等)安装完毕，且检验合格。
(4)与封闭插接母线安装位置有关的管道、空调及建筑装修工程施工基本结束，确认扫尾施工不会影响已安装的母线，方可安装母线。
三、材料和质量要点1、材料的关键要求(1)每以相母线组件在外壳上应有明显标志，标明所属相段、编号及安装方向。
(2)母线和外壳不应有裂纹、裂口和严重锤痕和凹凸不平现象。
(3)母线与外壳的不同心度，允许偏差为±5mπu(4)外壳法兰端面应与外壳轴线垂直，法兰盘不变形，法兰加工精度良好。
母线桥制作安装技术交底
1使用的铜母线应有质量证明材料，施工前检查母线表面应光洁平整，不应有裂纹、褶皱、变形和扭曲。
2、各种金属构件的安装螺孔不能采用气割或电焊吹孔。
3、矩形母线应进行冷弯，不得进行热弯。
4、矩形母线应减少直角弯曲，弯曲处不得有裂纹，及显著的褶皱，母线的最小弯曲半径应符合下表规定。
5、矩形母线采用螺栓固定搭接时，连接处距支柱绝缘子的支持夹板边缘不应小于50mm,上片母线端头与下片母线平弯开始处距离不应小于50mm.母线扭转90。
时，其扭转部分的长度应为母线宽度的2.5-5倍.
6、母线涂漆应均匀，无起层，皱皮。
7、母线安装时，室内室外的安全净距应符合相关规定。
8、母线搭接面应涂电力复合脂。
交流母线的固定金具或其他支持金具不应形成闭合磁路。
不应使其所支持的母线受到额外应力。
9、高空作业必须正确佩戴安全帽，系好安全带，挂好保险扣，不准上下抛掷工器具和物件。
10、注意保护设备安全，尤其是瓷质套管的安全。
安全技术交底登记表。
一、工程概况1. 工程名称：___________2. 施工单位：___________3. 施工部位：___________4. 施工内容：___________5. 施工期限：___________二、安全技术交底1. 施工人员安全注意事项（1）施工人员必须经过专业培训，具备相关操作技能和安全生产知识。
（2）进入施工现场必须佩戴安全帽、安全带等个人防护用品。
（3）严禁酒后作业、疲劳作业、带病作业。
（4）严格遵守操作规程，不得擅自改变施工工艺和施工方法。
2. 高处作业安全注意事项（1）高处作业时，必须使用安全带，安全带应系在牢固可靠的部位。
（2）高处作业时，不得穿硬底鞋、拖鞋、凉鞋等易滑鞋。
（3）上下架子时，必须设有防滑装置或有专人监护。
（4）使用人字梯时，梯子四个腿应缠上胶皮或布条，防止滑倒。
3. 触电安全注意事项（1）施工前，应检查电气设备、线路是否完好，严禁使用损坏的电气设备。
（2）施工过程中，严禁用手触摸电气设备、线路。
（3）操作电气设备时，必须穿戴绝缘手套、绝缘鞋等防护用品。
（4）如发生触电事故，应立即切断电源，进行紧急救护。
4. 物体打击安全注意事项（1）施工过程中，注意高空落物，不得随意抛洒。
（2）施工场地应保持整洁，不得随意堆放杂物。
（3）施工人员应时刻注意周围环境，防止物体打击事故发生。
5. 机械伤害安全注意事项（1）操作机械时，必须熟悉机械性能和操作规程。
（2）严禁在机械运转时进行维修、调整。
（3）机械操作人员必须穿戴防护用品，如安全帽、防护眼镜等。
（4）非机械操作人员不得靠近机械作业区域。
三、施工工艺及注意事项1. 施工工艺（1）母线开箱检查：检查母线、型钢、卡件、螺栓、垫圈等材料是否齐全、完好。
（2）支架制作安装：按照设计要求，制作安装支架。
（3）封闭、插接母线安装：按照施工图纸，进行封闭、插接母线安装。
（4）通电测试检验：通电测试母线安装质量，确保母线正常运行。
2. 施工注意事项（1）施工过程中，严格遵守操作规程，确保施工质量。
第1篇一、施工准备1. 检查施工图纸，了解母线装置的设计要求、规格、型号、数量等。
2. 检查施工资料，包括产品合格证、技术说明书、施工方案等。
3. 准备施工所需的材料、工具、设备，如母线、绝缘子、金具、穿墙套管、焊条、油漆等。
4. 对施工人员进行技术交底，明确施工工艺、质量要求、安全注意事项等。
5. 施工现场应具备施工条件，如施工通道、电源、照明等。
二、施工工艺1. 母线槽安装（1）测量定位：按照设计图纸，确定母线槽的走向、间距、高度等。
（2）安装支架：根据测量结果，制作安装支架，确保支架稳固、水平。
（3）安装母线槽：将母线槽安装在支架上，确保母线槽垂直、水平。
（4）母线槽拼接：按照设计要求，进行母线槽的拼接，确保拼接牢固、密封。
2. 母线安装（1）测量定位：按照设计图纸，确定母线的走向、间距、高度等。
（2）安装绝缘子：将绝缘子安装在支架上，确保绝缘子垂直、水平。
（3）安装母线：将母线安装在绝缘子上，确保母线垂直、水平。
（4）母线连接：按照设计要求，进行母线的连接，确保连接牢固、接触良好。
3. 穿墙套管安装（1）测量定位：按照设计图纸，确定穿墙套管的位置、高度等。
（2）安装穿墙套管：将穿墙套管安装在墙体上，确保穿墙套管垂直、水平。
（3）穿墙套管密封：按照设计要求，进行穿墙套管的密封，确保密封牢固。
4. 绝缘测试（1）绝缘测试：使用兆欧表对母线、绝缘子、穿墙套管等部件进行绝缘测试，确保绝缘良好。
（2）测试记录：将测试结果记录在施工记录中，便于后续检查。
三、施工质量验收1. 检查施工过程是否符合设计要求和规范标准。
2. 检查母线装置的安装质量，如支架稳固、母线垂直、水平、连接牢固等。
3. 检查绝缘测试结果，确保绝缘良好。
4. 检查施工记录，确保施工过程、质量、安全等符合要求。
四、施工安全措施1. 施工人员必须穿戴安全帽、安全带、防护眼镜等个人防护用品。
2. 施工现场设置安全警示标志，确保施工安全。
3. 施工过程中，注意防止触电、火灾等安全事故的发生。
母线安装安全技术交底母线是电力系统中的重要组成部分，其安装施工对于电力系统的稳定运行和电能的平稳输送至关重要，因此在母线安装工作中，必须严格执行相关安全技术规范，保证施工过程安全可靠。
本文将对母线安装工作的安全技术进行交底。
一、施工前准备1.1 在施工前，必须对母线敷设区域进行细致的勘察。
勘察范围包括母线敷设线路、敷设区域的环境、地面材质、地质状况等。
勘察结果必须妥善记录，并根据实际情况制定相应的施工方案。
1.2 施工前，必须组织专业技术人员进行技术交底，明确母线的敷设方式、支吊架的选型和安装方式、接地电阻的计算及施工方法、母线预紧力的控制等。
1.3 施工前，必须对施工现场进行清理，将杂物、堆积物等清除干净，确保施工场地干燥、整洁、无杂物。
二、施工过程中的安全措施2.1 施工期间必须严格按照相关安全操作规程进行施工，在施工现场应设置安全警戒区域，并做好警示标志和警示灯的布置。
2.2 施工现场应配备必要的安全设施和安全保护用品，包括安全带、防滑鞋、防护帽和手套等。
2.3 施工现场应按照母线敷设流程进行施工，严禁超负荷作业和敷设线路交叉施工。
施工人员必须经过专业培训并持有相应的施工证书，才能操作专业设备。
2.4 施工现场应配备相应的自救器材，在发生突发情况时能够采取自救措施。
同时，必须配备足够数量的灭火器、消防水源等灭火设备，确保在施工中发生火灾时及时扑灭。
2.5 母线敷设过程中，必须确保所有施工人员佩戴好安全带，并通过严格控制的方式上下作业。
三、施工后的检查和验收3.1 母线敷设完毕后，必须对整个敷设工程进行全面的检查和测试。
此时应对母线预紧力、支吊架、接地电阻等进行检查，确保施工质量合格。
3.2 在进行检查和测试时，必须采用安全检测仪器，严格按照相关检查标准进行操作，确保检查结果的准确性和可靠性。
3.3 在检查完成后，必须进行全面验收。
验收包括对支吊架、接头、件数、长度、接地电阻等方面进行严格把关，确保施工质量符合安全技术规范要求。
母线安装安全技术交底一、前言母线作为电力系统中的重要组成部分，扮演着电力传输的关键角色。
为了保障母线安装及使用的安全性，我们需要对母线安装安全技术进行交底。
二、母线安装前的准备在进行母线安装之前，需要对现场进行全面的勘察和评估。
应当确定以下事项：1.母线的型号，规格和容量是否符合设计要求；2.母线的接地方式和接地电阻是否符合规范要求；3.母线的铺设方案是否合理，并与设计方案相符；4.根据母线设计方案，确定母线的起始点和终止点,并标明连接情况；5.确定母线的铺设路径，保证安装方便，维护方便，及时回路故障保护等；三、母线安装的基本要求在进行母线铺设安装过程中，需要注意以下基本要求：1.母线铺设清晰明了。
母线铺设应按照设计方案的要求进行，并且应该保证清晰可见，不得混淆；2.母线的支撑方式，应该符合结构稳定，可靠耐用等要求，特别是母线两端接头所采用的支撑方式应该稳固可靠；3.母线的接头应该采取可靠的接触方式，接触面利用面积应该足够，电压应该均匀分配在接触面上；4.母线的接头应该严格遵守连接顺序及其正确的动作，特别是紧固件和扣向卡头的紧固程度；5.母线的吊装应该符合安全操作要求，采用可靠的起重、绑缚、吊装设备和器具，实现母线安全保存。
四、母线安装的安全防范在母线安装过程中，需要注意以下安全防范措施：1.操作人员必须是经过专业培训的、熟练的电力工人；2.在进行母线安装时，必须先按照规定检查设备的漏电情况和绝缘情况；3.在进行吊装操作时，一定要支付注意事项，采用符合规定的吊装设备，并进行严格的安全防范措施；4.在现场必须保持整洁、明亮，保证通道畅通，确定作业区域及其范围，标明禁止通行和警示标志；5.在电气设备及通道内，必须采取隔离措施，并保证母线铺设区域与人员之间保持安全距离。
五、母线安装后的检查与验收完成母线的铺设之后，必须进行全面的检查和验收，以确保母线安装的质量和安全性。
1.对母线的接头和支撑系统进行检查，确保接头良好连接，支撑系统稳固可靠；2.检查母线的绝缘情况和接地系统，确保符合相关标准和规定；3.对母线回路的导通情况进行测试，确保导通良好；4.对母线的防腐、防锈及与其它设备的接触面保护等问题进行检查和处理；5.对已经完成的母线安装进行全面验收，确保符合相关技术规范和安装要求。
母线安装工程技术交底一、准备工作1、该工程母线均由供货商配套带来，母线到现场后应根据图纸资料核对型号、长度、尺寸，是否与盘柜相吻合，核查无误后妥善保管。
2、母线安装前，应将连接处接触面用平锉打磨平整光滑，去掉表面污渍，并将螺栓孔周边毛刺清理干净。
二、施工阶段1、应根据盘柜特点确定母线是从侧面穿入，还是从柜顶进入。
若从侧面穿入，应在盘柜安装时最后一台盘柜安装到位前，将母线穿入。
安装时应分清A、B、C三相母线的区别。
2、母线连接用螺栓连接，接触面涂以导电膏，固定用力矩扳手的力矩值应符合规范规定。
螺栓两侧有平垫圈，相邻垫圈间有大于3mm的间隙。
螺母侧应装有弹簧垫圈或锁紧螺母。
螺应受力均匀，不使电器的接线端子受额外应力。
3、母线在绝缘子上安装时应符合下列要求：①金具与绝缘子间的固定平整牢固，不使母线受额外应力。
②交流母线的固定金具或其他支持金属不形成闭合铁磁回路。
③除固定点外，当母线平置时，母线支持夹板的上部压板与母线间有1～1.5mm的间隙；当母线立置时，上部压板与母线间有1.5～2mm的间隙。
④母线的固定点，每段设置1个，设置在全长或两母线伸缩节的中点。
⑤母线有用螺栓搭接时，搭接长度及钻孔直径应符合规范要求，连接处距绝缘子的支持夹板边缘不小于50mm，4、绝缘子的底座、套管和法兰、保护网（罩）及母线支架等可接近裸露导体应用镀锌扁钢（40×4）直接与接地干线连接，焊接的搭接长度不小于扁钢宽度的两倍。
5、母线的最小安全距离应符合规范要求。
母线相间及距接地体最小安全距离：电压0.4KV为20mm，电压10KV为125mm。
6、母线安装完成后，应刷相色漆，距离支持及连接处10mm内不刷漆，并摇测绝缘电阻。
三、安全事项1、母线安装时应注意安全，防止螺丝、垫片等掉入开关电器内。
2、刷相色漆时应防止油漆污染盘柜。
矩形母线安装作业指导书1作业方法1.1施工准备(1)技术准备：按规程、生产厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性。
确认矩形母线装置设备、金具及配件的型号、规格、数量符合设计要求。
(2)人员组织：技术负责人、安装负责人、安全质量负责人和技术工人。
(3)机具的准备：按施工要求准备机具，并对其性能及状态进行检查和维护。
(4)施工材料准备：1)矩形母线装置使用的设备、金具、支持绝缘子等运才飙场后，应有合适的堆放场所进行堆放,堆放场所不应设在低洼积水处,以防设备、支持绝缘子等沾上污泥,同时应进行核对，确认实物型号、规格、数量符合设计要求。
2)现场接收的母线装置所使用的设备和器材，应有出厂合格证件和相关的使用说明书等资料，设备和装置应包装完好、无机械损伤、无受腐蚀现象等。
3)母线金具表面层光洁无毛刺、裂纹、伤痕、砂眼、锈蚀等缺陷。
瓷件、法兰应完整、无裂纹、胶合处填料完整，结合牢固。
4)支柱绝缘子在使用前应按《电气装置安装工程电气设备交接试验标准》GB50150-2006进行解。
1.2支柱绝缘子、穿墙套管及其底座安装(1)支持绝缘子固定的底座、铁件应预先安装在同一水平面或垂直面上,螺栓预埋时，宜采用专用样板，螺栓位置应校正平直，与绝缘子固定时，应露出2—3扣。
(2)安装在同一水平面或垂直面上的支柱绝缘子的顶面，应位于同一水平面上，其中心位置应符合设计的要求。
母线直线段的支柱绝缘子的安装中心应在同一直线上。
施工中可把两端两只支持绝缘子先行调好，再在两绝缘子顶面中心线拉一直线，校正其他绝缘子的左右、高低位置。
(3)支持绝缘子安装时，其底座或法兰盘不得埋入混凝土或抹灰层内。
支持绝缘子、支架在调正中允许放置调整用的垫片，其片数不得超过三片，各片间应焊接牢固。
多节支持绝缘子及母线支持金具宜在地面统一组装，一次起吊就位。
支持绝缘子叠装时，中心线应一致,固定应牢固，紧固件应齐全。
1.3母线加工(1)母线加工包括原材料校正、长度测量、下料、弯曲、钻孔及接触面加工等。
