电厂远动通讯系统

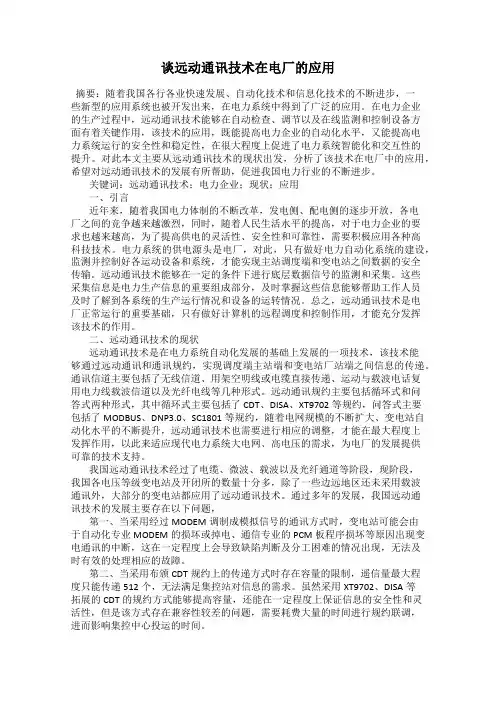

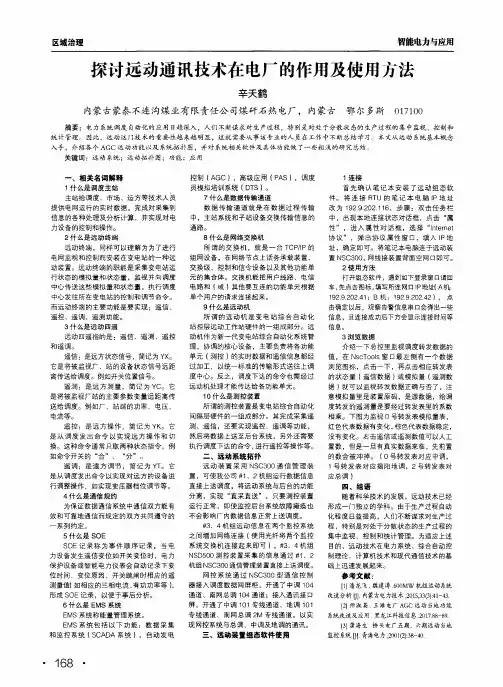

谈远动通讯技术在电厂的应用摘要：随着我国各行各业快速发展、自动化技术和信息化技术的不断进步，一些新型的应用系统也被开发出来，在电力系统中得到了广泛的应用。

在电力企业的生产过程中，远动通讯技术能够在自动检查、调节以及在线监测和控制设备方面有着关键作用，该技术的应用，既能提高电力企业的自动化水平，又能提高电力系统运行的安全性和稳定性，在很大程度上促进了电力系统智能化和交互性的提升。

对此本文主要从远动通讯技术的现状出发，分析了该技术在电厂中的应用，希望对远动通讯技术的发展有所帮助，促进我国电力行业的不断进步。

关键词：远动通讯技术；电力企业；现状；应用一、引言近年来，随着我国电力体制的不断改革，发电侧、配电侧的逐步开放，各电厂之间的竞争越来越激烈，同时，随着人民生活水平的提高，对于电力企业的要求也越来越高，为了提高供电的灵活性、安全性和可靠性，需要积极应用各种高科技技术。

电力系统的供电源头是电厂，对此，只有做好电力自动化系统的建设，监测并控制好各运动设备和系统，才能实现主站调度端和变电站之间数据的安全传输。

远动通讯技术能够在一定的条件下进行底层数据信号的监测和采集。

这些采集信息是电力生产信息的重要组成部分，及时掌握这些信息能够帮助工作人员及时了解到各系统的生产运行情况和设备的运转情况。

总之，远动通讯技术是电厂正常运行的重要基础，只有做好计算机的远程调度和控制作用，才能充分发挥该技术的作用。

二、远动通讯技术的现状远动通讯技术是在电力系统自动化发展的基础上发展的一项技术，该技术能够通过远动通讯和通讯规约，实现调度端主站端和变电站厂站端之间信息的传递。

通讯信道主要包括了无线信道、用架空明线或电缆直接传递、运动与载波电话复用电力线载波信道以及光纤电线等几种形式。

远动通讯规约主要包括循环式和问答式两种形式，其中循环式主要包括了CDT、DISA、XT9702等规约，问答式主要包括了MODBUS、DNP3.0、SC1801等规约，随着电网规模的不断扩大、变电站自动化水平的不断提升，远动通讯技术也需要进行相应的调整，才能在最大程度上发挥作用，以此来适应现代电力系统大电网、高电压的需求，为电厂的发展提供可靠的技术支持。

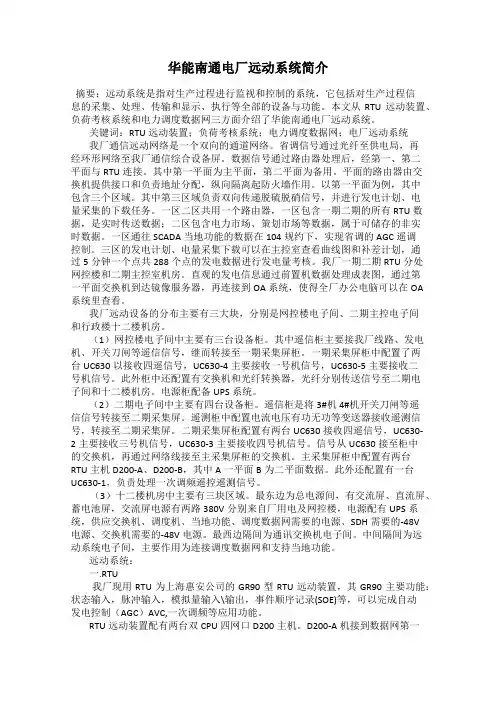

华能南通电厂远动系统简介摘要：远动系统是指对生产过程进行监视和控制的系统，它包括对生产过程信息的采集、处理、传输和显示、执行等全部的设备与功能。

本文从RTU远动装置、负荷考核系统和电力调度数据网三方面介绍了华能南通电厂远动系统。

关键词：RTU远动装置；负荷考核系统；电力调度数据网；电厂远动系统我厂通信远动网络是一个双向的通道网络。

省调信号通过光纤至供电局，再经环形网络至我厂通信综合设备屏。

数据信号通过路由器处理后，经第一、第二平面与RTU连接。

其中第一平面为主平面，第二平面为备用。

平面的路由器由交换机提供接口和负责地址分配，纵向隔离起防火墙作用。

以第一平面为例，其中包含三个区域。

其中第三区域负责双向传递脱硫脱硝信号，并进行发电计划、电量采集的下载任务。

一区二区共用一个路由器，一区包含一期二期的所有RTU数据，是实时传送数据；二区包含电力市场、策划市场等数据，属于可储存的非实时数据。

一区通往SCADA当地功能的数据在104规约下，实现省调的AGC遥调控制。

三区的发电计划、电量采集下载可以在主控室查看曲线图和补差计划，通过5分钟一个点共288个点的发电数据进行发电量考核。

我厂一期二期RTU分处网控楼和二期主控室机房。

直观的发电信息通过前置机数据处理成表图，通过第一平面交换机到达镜像服务器，再连接到OA系统，使得全厂办公电脑可以在OA系统里查看。

我厂远动设备的分布主要有三大块，分别是网控楼电子间、二期主控电子间和行政楼十二楼机房。

（1）网控楼电子间中主要有三台设备柜。

其中遥信柜主要接我厂线路、发电机、开关刀闸等遥信信号，继而转接至一期采集屏柜。

一期采集屏柜中配置了两台UC630以接收四遥信号，UC630-4主要接收一号机信号，UC630-5主要接收二号机信号。

此外柜中还配置有交换机和光纤转换器，光纤分别传送信号至二期电子间和十二楼机房。

电源柜配备UPS系统。

（2）二期电子间中主要有四台设备柜。

遥信柜是将3#机4#机开关刀闸等遥信信号转接至二期采集屏。

RTU RTU 是REMOTE TERMINAL UNIT 的简称，中文名称为远程测控终端，用于监视、控制与数据采集的应用。

具有遥测、遥信、遥调、遥控功能。

基本信息 ∙ 中文名称∙ 远程测控终端 ∙ ∙ 外文名称∙RTU ∙ ∙ 全称∙ REMOTE TERMINAL UNIT ∙ ∙作用 ∙ 遥测、遥信、遥调、遥控功能∙目录 1产品概述 2基本信息 3详细介绍 4主要功能 5产品特点6技术参数 7其他资料产品概述RTU是REMOTE TERMINAL UNIT 的简称，中文名称为远程测控终端，用于监视、控制与数据采集的应用。

具有遥测、遥信、遥调、遥控功能。

[1]该产品既能远程监测、亦可远程控制，是集数据采集、控制、传输功能于一体，采用低功耗设计，适用于工业及太阳能供电的野外现场，Smart rtu 2000广泛应用于水文水利、电力、石油、地质、环保等行业。

基本信息RTU (Remote Terminal Unit远程终端装置），就是电网监视和控制系统中安装在发电厂或变电站的一种远动装置，简称RTU，是调度自动化、变电站自动化、无人值守变电站、配电自动化和过程控制自动化系统中的关键设备。

RTU的职能是采集所在发电厂或变电站表征电力系统运行状态的模拟量和状态量，监视并向调度中心传送这些模拟量和状态量，执行调度中心发往所在发电厂或变电站的控制和调节命令。

信方华泰RTU终端集成了现在RTU具有的―五遥‖功能，即遥测、遥信、遥控、遥调，遥视。

其中遥测输入包括4路交流电压、4路交流电流和4路直流电流共12路遥测信号，用于采集电压、电流信号的有效值并按规约传送到调度中心；遥信由8路带光电隔离的输入信号组成，用于采集无源节点并按规约传送到调度中心；遥控由16路继电器输出组成，用于执行调度中心改变设备运行状态的命令；遥调由1路输出0-20mA的控制信号来实现，用于执行调度中心调整设备运行参数的命令。

在满足工程实际对监控功能和性能要求的前提下，还具有良好的现场环境适应性、长期运行的可靠性和多台远动终端的级联扩展应用。

1、什么是电力系统远动?答：远动-利用远程通信技术,进行信息传输,实现对远方运行设备的监视和控制。

即四遥功能。

（1）遥测:远程测量,传输被测变量值（电量或非电量）.如实时母线电压（2）遥信:远程指示,如告警\开关位置等状态发电机空转/运行（3）遥控（4）遥调，如断路器投切机端负荷增加/减少2、远动信息传输模式:循环传输模式或问答传输模式3、远动信息的循环式传输规约：①帧结构②信息字结构③传输规则4、远动信息的问答式传输规约：①称Polling远动规约②传送均为报文③异步通信方式5、远动信息的编码:按规约,把远动信息变换成各种信息字或各种报文.6、远动信道:传输远动信号的通道.7、远动系统的设备:厂站端远动装置、调度端远动装置、远动信道8、远动系统配置类型:点对点、多路点对点、多点星形、多点共线、多点环形配置9、远动系统通信方式：单工通信、半双工通信、全双工通信10、数字通信系统:远动信息→远动装置→数字信号（二进制）→远动信道→输出11、串行通信及传输控制规程：①异步通信②同步通信③传输控制规程12、通信信道：输电线路、无线电调度、微波/卫星/光纤信道13、实现远动的手段：①配备必要自动装置②设国家调度/大区网调/省级调度和地区调度等各级调度中心14、数字通信系统的质量主要指标:①信号传输的有效性(传输速率) ②信号传输的可靠性(差错率)15、电力系统调度中心的任务：①合理调度发电厂出力②迅速排除故障③实时了解,决策调整16、调度自动化系统⑴组成:远动子系统、计算机子系统、人机联系子系统⑵功能组成:数据采集和监控(SCADA)和能量管理系统(EMS)⑶五级调度：①国家调度：调度自动化系统EMS系统.协调大区网间联络线潮流和运行方式,管理全国电网运行.②大区网调：EMS.负责超高压网的安全运行,管理电能质量和经济运行水平.③省级调度：EMS.负责省网的安全运行,管理电能质量和经济运行水平.④地区调度：SCADA系统.分散收集处理信息,集中调度.⑤县级调度：SCADA系统.主要进行负荷管理.17、信道编码作用:抗干扰18、码距：101、010为3（对应的不同码数）11111重量为5（非零码元个数）最大似然译码：000开关合111开关分闸110表分闸奇偶校验码---奇（偶）：包含这个码在内1个数为奇（偶）19、信源编码：对信息源发出的模拟信号进行模数转换{0、1为码元00001111为码字（整体）}20、线性分组码=非零码字的最小重量21、三相短路故障和正常运行时，系统里面是正序。

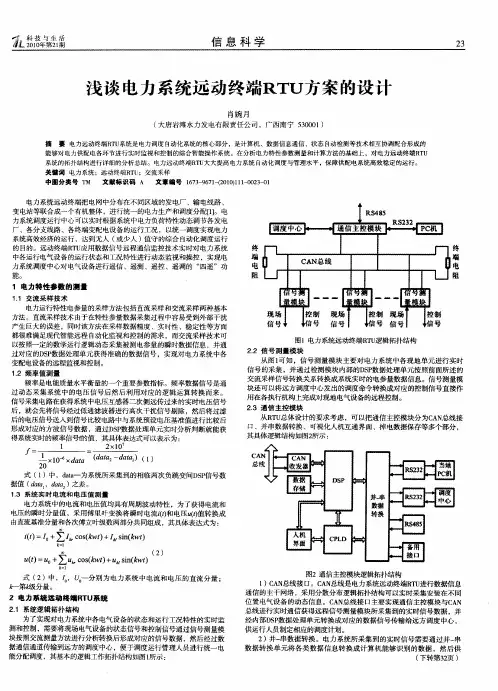

电力系统远动终端的构成及其功能本文阐述了电力系统电路中运动终端基本情况、基本组成及其基本功能。

标签：电力系统；运动中断；电路一、电力系统运动终端概述电力系统远动终端是调度自动化系统基础设备。

它安装于各发电厂、变电所内，负责采集所在发电厂或变电所表征电力系统运行状态的模拟量或数字量，监视并向调度中心传送这些模拟量或数字量，执行调度中心发往发电厂或变电所的控制和调节命令。

随着电力系统的迅速发展，对电网的监视和控制要求日益提高。

作为采集电网运行数据和执行调度命令的远动终端，其作用也越来越重要。

由远动终端提供完备可靠的实时数据，并正确执行控制和调节命令，是实现对系统安全、可靠、经济运行的必不可少的手段之一。

二、电力系统运动终端的基本组成1、RTU的硬件组成从功能上考虑，RTU主要是采集发电厂或变电所的遥测量、遥信量、数字值和计数值，经适当的处理后及时向调度中心发送，形盛型电网运行的监视。

同时，RTU接收并执行调度中心发送到所在厂站的命令，形成对电网运行的控制，因此RTU是一个多输入偷出的微型计算机系统。

各部分都经可编程接口芯片，通过系统总线与CPU相连接。

CPU通过对各接口芯片的操作管理，控制各部分电路的正常工作。

2、RTU的软件组成RTU是实时监控系统中的一个组成部分，显然，RTU运行的软件是实时软件。

实时性软件要完成的任务由定时或不定时触发产生，可用中断服务程序来完成。

因此，RTU软件包括一个主程序和多个中断服务程序。

主程序完成对整个系统的初始化和人机联系的功能。

中断服务程序完成RTU的输入和输出功能，主要包括实时时钟中断服务程序、A/D结束中断服务程序、字节发送“空”中断服务程序和字节接收“满”中断服务程序等。

三、RTU的基本功能在电网监控系统中，RTU的功能是指RTU对电网的监视和控制能力，也包括RTU的自检、自调和自恢复等能力。

由于电网监控系统面对一个庞大，而错综复杂的对象，RTU所承担的任务不仅数量上多，而且复杂。

发电厂远动RTU常见故障的判断及处理作者：刘春雷来源：《科技资讯》 2014年第27期刘春雷(河北大唐国际新能源有限公司河北承德 067000)摘要:该文根据某发电厂远动RTU系统的现场,归纳总结了远动系统的一些常见的故障,并结合具体故障提出了区分判断和处理的方法。

根据远动设备和工作的特点,提出了处理远动系统故障的一般流程,对现场工作具有较强的提示性。

关键词:RTU 故障判断四遥处理中图分类号:TM711 文献标识码:A 文章编号:1672-3791(2014)09(c)-0082-01电力系统是一个动态大系统,系统的负荷随时都在变化,系统的各类故障,无论是自然的还是人为的也随时可能发生,系统中的设备和运行状态、参数是大量的、多变的。

这就要求运行人员时刻掌握系统的运行状态,根据实际情况调整运行方式。

因此,实时地获取系统运行的各种参数及状态,对运行人员及时准确地了解系统的运行状态以及进一步的决策是至关重要的。

1 RTU系统工作原理的概述RTU英文全称Remote Terminal Unit,中文全称为远程终端系统。

RTU是一种远端测控单元装置,负责对现场信号、工业设备的监测和控制。

对于电力系统,虽然省、地、县各级调度有不同的职能和责任,但其组成基本相同,一般是由主站和远动终端(RTU)组成。

远动终端就是安装在发电厂或变电站的通讯设备,它负责采集所在厂站电力运行状态的模拟量和状态量,并传送至调度中心,执行调度中心发往所在发电厂或变电站的控制和调度命令。

RTU的典型功能,可以实现“四遥”功能。

遥测(YC),采集并传送运行参数,包括各种电气量(线路上的电压、电流、功率等量值)和负荷潮流等。

遥信(YX),采集并传送各种保护和开关量信息。

遥调(YT),接受并执行遥调命令,对远程的控制量设备进行远程调试,如调节发电机输出功率。

遥控(YK),接受并执行遥控命令,主要是分合闸,对远程的一些开关控制设备进行远程控制。

R T URTU英文全称Remote Terminal Unit，中文全称为远程终端控制系统。

RTU具有的特点是：1、通讯距离较长2、用于各种环境恶劣的工业现场3、模块结构化设计，便于扩展4、在具有遥信、遥测、遥控领域的水利，电力调度，市政调度等行业广泛使用。

RTU（Remote Terminal Unit）是一种远端测控单元装置，负责对现场信号、工业设备的监测和控制。

与常用的可编程控制器PLC相比，RTU通常要具有优良的通讯能力和更大的存储容量，适用于更恶劣的温度和湿度环境，提供更多的计算功能。

正是由于RTU完善的功能，使得RTU产品在SCADA（supervisory control and data acquisition）系统中得到了大量的应用。

远程终端设备（RTU）是安装在远程现场的电子设备，用来监视和测量安装在远程现场的传感器和设备。

RTU将测得的状态或信号转换成可在通信媒体上发送的数据格式。

它还将从中央计算机发送来得数据转换成命令，实现对设备的功能控制。

监视控制和数据采集是一个含义较广的术语，应用于可对安装在远距离场地的设备进行中央控制和监视的系统。

SCADA（supervisory control and data acquisition）系统可以设计满足各种应用（水、电、气、报警、通信、保安等），并满足顾客要求的设计指标和操作概念。

SCADA系统可以简单到只需通过一对导线连在远端的一个开关，也可复杂到一个计算机网络，它由许多无线远程终端设备（RTU）组成并与安装在中控室的功能强大的微机通信。

SCADA系统的远程终端设备可以用各种不同的硬件和软件来实现。

这取决于被控现场的性质、系统的复杂性、对数据通信的要求、实时报警报告、模拟信号测量精度、状态监控、设备的调节控制和开关控制。

变电站是电力系统的一个重要组成部分，它的安全可靠运行是电网安全经济运行的根本保证。

当前变电站正以分项自动化向着综合自动化方向发展，综合自动化的近期目标是把变电站的保护、测量、监控、远动等融为一体，取得数据共享，资源共享，大幅度提高自动化的功效。
