国家交通道路标志杆尺寸标准一、标志杆尺寸规范1. 标志杆高度：根据视距和道路类型，5米高的标志杆在视距不小于200米的情况下适用。
基座的直径应大于或等于1米。
2. 标志牌尺寸：标志牌的尺寸应根据视距和道路类型确定。
在禁令标志和警告标志的情况下，视距应不小于100米。
同时，标志牌的尺寸还应符合人体工程学原理，方便驾驶员阅读。
二、标志杆材质标准1. 标志杆材料：通常采用无缝钢管作为标志杆的主要材料，其具有高强度、耐腐蚀、抗风能力强等特点。
2. 表面处理：标志杆表面采用热镀锌处理，以提高耐腐蚀性能，确保长期使用效果。
三、标志牌尺寸规定1. 禁令标志和警告标志的视距应不小于100米，尺寸根据视距和道路类型确定。
2. 指示标志和指路标志的视距应不小于200米，尺寸根据视距和道路类型确定。
3. 旅游区标志的视距应不小于300米，尺寸根据视距和道路类型确定。
4. 道路施工安全标志的视距应不小于500米，尺寸根据视距和道路类型确定。
四、标志杆设置要求1. 位置选择：标志杆应设置在道路的右侧或路面上方，方便驾驶员读取信息。
同时，应避免影响其他交通设施的正常使用。
2. 方向性：标志杆应具有明显的方向性，以便驾驶员根据需要选择正确的行驶方向。
3. 醒目性：标志杆的颜色和形状应醒目突出，以便驾驶员在远处就能辨认出标志信息。
4. 夜间识别性：在夜间或低能见度条件下，标志杆应具有反光或发光功能，以便驾驶员在远处就能识别出标志信息。
五、标志杆制作工艺1. 切割：采用专业的切割设备将钢管切割成所需长度和形状。
切割完成后，应对切口进行打磨处理，以确保切口平滑无毛刺。
2. 卷曲：采用专业的卷曲设备将切割好的钢管卷曲成所需形状。
卷曲过程中应注意保持钢管的平直度和圆度。
3. 焊接：将卷曲好的钢管按照要求进行焊接，确保焊接质量和整体结构的稳定性。
4. 热镀锌处理：将焊接好的钢管进行热镀锌处理，以提高耐腐蚀性能和外观质量。
5. 组装：将热镀锌后的钢管按照要求进行组装，形成完整的标志杆。
高速路边立杆标识参数高速路边立杆标识参数指的是高速公路上使用的立杆标识的各种参数参数，包括标识的颜色、样式、文字内容等等，这些参数都是为了方便行车的司机能够准确地了解自己所处的位置信息和行驶的方向，从而保障行车安全。
一、杆高高速路边立杆标识参数中，杆高是一项非常关键的参数，它决定了标识的有效距离和可见性。
根据国标规定，不同地段的高速公路标识杆高应确定为不同的数值，一般情况下，城市高速公路的标识杆高为5米左右，而高速公路的标识杆高一般为7米左右。
二、标识颜色高速路边立杆标识参数中，标识颜色也是非常关键的一项参数。
在高速公路标识颜色设计中，主要是为了在夜间行驶时提供光源照明区域，减小对路段的占用所造成的干扰，从而提高安全性。
常用的颜色为白、黄、绿等，这些颜色的选择应当根据不同的路况和标识类型进行选择。
三、标识样式高速路边立杆标识参数中，标识样式也是一个非常关键的参数。
标识样式通常包含以下几种类型：1.通过2m*2m的方形标志进行标注。
2.采用2m*3m的矩形形状标注。
3.标志透明覆膜特别材质（高反射膜）。
4.标志上的符号可以由文字、图形或图文组合。
通过这些样式的选择，可以使司机更好地了解自己所处的位置和行驶的方向。
四、标识文字高速路边立杆标识参数中，标识文字也是非常关键的一个参数。
标识文字主要是通过在标志上显示车道数、出口等信息，来向驾驶员传递具体的路段信息，对于路口出口等需要指示的路段，标识系统可以通过大写字母进行标注。
而对于其他路段，标识系统可以使用小写字母，但是需要明确标注车道数目和方向。
总之，高速路边立杆标识参数是保障行车安全的重要因素，相关标识的选择和使用需要根据不同的地段和不同的路况，科学合理地设计和运用，以确保路上行驶的司机能够正确了解自己的行驶位置和行驶方向，从而保障行车安全。
交通信号杆是交通信号中的重要组成部分之一，是道路交通信号灯的重要构架部分。
它按照结构分为八角信号灯杆，圆柱信号灯杆，圆锥信号灯杆。
按照结构可以分为单悬臂信号灯杆，双悬臂信号灯杆，框架信号灯杆，一体化信号灯杆。
按型号分，可分为7 ~ 7.5米高；6 ~ 14米高；除了这两种规格之外，还有3米以上，六米以下高度的杆型。
按种类可分为：监控杆、监控立杆、监控支架、摄像机支架、摄像机杆、摄像机立杆、交通信号杆、交通标志杆、交通指示杆、道路灯、庭院灯、高杆灯、景观灯、太阳能灯单臂灯、双臂灯、组合灯、路跨、龙门架、人行灯杆、人行杆、红绿灯杆、电子屏专用立杆、旗杆、通讯杆、电力杆、电子警察专用立杆、草坪灯、地埋灯、水下灯、工矿灯、投光灯、泛光灯、壁灯、LED灯等。
它的材质一般由不锈钢管焊接而成。
主要技术参数是：
杆高：6000mm-7500mm；
臂长：2000mm～24000mm；
主杆：壁厚4mm～12mm；
横杆：壁厚2mm～8mm；
杆体表面：杆体热镀锌；
防护等级：IP54。
以上就是郑州市瑞达交通设施有限公司分享的全部内容，希望对大家有所帮助。
本公司主要产品有：八棱杆信号灯系列、八棱杆电子杆系列、八棱监控杆系列、圆锥杆系列、路灯系列、高杆灯系列、庭院灯系列、草坪灯系列、景观灯系列、灯具系列、广场、车站、码头、庭院等各种交通方面的灯具。

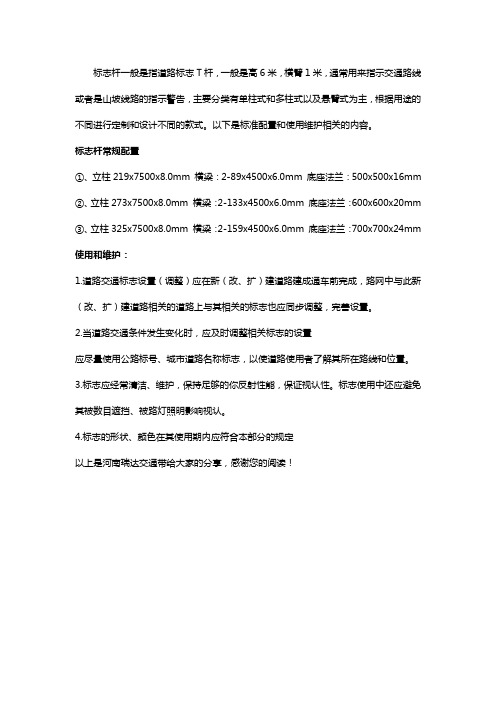

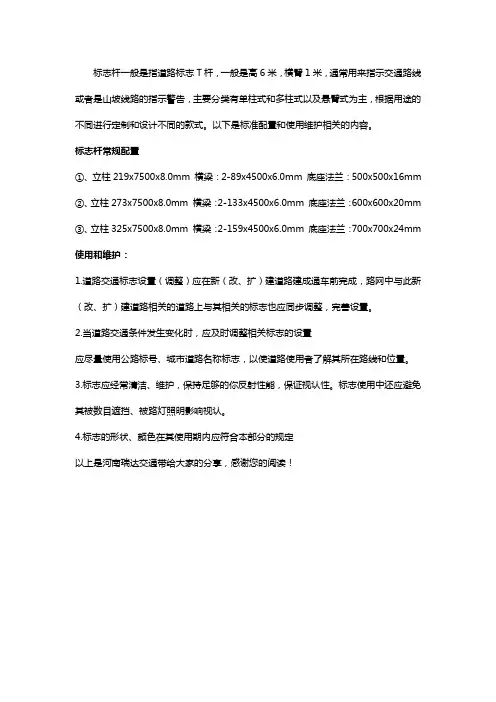

标志杆一般是指道路标志T杆，一般是高6米，横臂1米，通常用来指示交通路线或者是山坡线路的指示警告，主要分类有单柱式和多柱式以及悬臂式为主，根据用途的不同进行定制和设计不同的款式。
以下是标准配置和使用维护相关的内容。
标志杆常规配置
①、立柱219x7500x8.0mm 横梁：2-89x4500x6.0mm 底座法兰：500x500x16mm
②、立柱273x7500x8.0mm 横梁：2-133x4500x6.0mm 底座法兰：600x600x20mm
③、立柱325x7500x8.0mm 横梁：2-159x4500x6.0mm 底座法兰：700x700x24mm 使用和维护：
1.道路交通标志设置（调整）应在新（改、扩）建道路建成通车前完成，路网中与此新（改、扩）建道路相关的道路上与其相关的标志也应同步调整，完善设置。
2.当道路交通条件发生变化时，应及时调整相关标志的设置
应尽量使用公路标号、城市道路名称标志，以使道路使用者了解其所在路线和位置。
3.标志应经常清洁、维护，保持足够的你反射性能，保证视认性。
标志使用中还应避免其被数目遮挡、被路灯照明影响视认。
4.标志的形状、颜色在其使用期内应符合本部分的规定
以上是河南瑞达交通带给大家的分享，感谢您的阅读！。
标志杆是道路和公路中使用的，有多个叫法和分类，比如八角、悬臂、柱式、路面标志杆等，今天我们主要介绍下八角标志杆的参数和价格：
杆高：3000mm-10000mm
臂长：1000mm～8000mm
主杆：壁厚5mm～14mm
横杆：壁厚4mm～10mm
杆体热镀锌，20年不生锈（表面或喷塑，颜色可选）
防护等级：IP54 （产品可定制大小）
ps：交通信号灯杆种类多样，根据实际需求情况制造或根据需求清单生产。
价位：
1500元-15000元
道路路侧交通标志必须保证与路肩外缘有25cm的净距离，标志板下边缘与紧急停车带外侧路面间有2m的净空。
在公路上方设置标志时，保证标志板下边缘与路面间的净距大于5m。
导视牌参考价亚克力成本价不锈钢材料市场成本价高速公路大型F杆反光交通标识牌双立柱反光标志牌详细内容高速公路大型F杆反光交通标识牌/双立柱反光标志牌详细内容【标志杆常规配置】①立柱219x7500x8.0mm 横梁：2-114/113x3500x6.0mm 法兰：600x600x20mm②立柱273x7500x8.0mm 横梁：2-133x3500x6.0mm 法兰：600x600x20mm③立柱325x7500x8.0mm 横梁：4-159x3500x6.0mm 法兰：700x700x20mm【标志板常用规格】①、3000x1500mm ②、3000x2000mm ③、4000x2000mm采用铝板：3.0mm、2.5mm、2.0mm、1.8mm、1.5mm等；采用反光膜：3M钻石级（一级）、3M超强级（二级）、国产超强级/高强级（三级）、3M工程级(*) 【基础笼常规配置】①、219杆配：长500x宽500x高1000mm②、273杆配：长600x宽600x高1500mm③、325杆配：长700x宽700x高1500mm【材料说明】钢管：Q235 铝板：纯铝1060 钢板：热扎板Q235 钢筋：圆钢【立柱特点】交通标志杆精心焊接，达到设计的光洁度，垂直度，无扭曲，无气孔，清除焊渣、油污，通过热浸镀锌防腐处理符合国标要求，经检验合格。
F杆大型交通反光标志牌是高速公路、国道、省道、城市道路等非常常见的道路交通反光标志牌，其常用来指示道路、指示路名、指示分道信息等等。
F牌一般分为反光标志牌板面、钢结构立柱、地笼和混凝土三部分。
反光标志牌板面一般根据设计院的设计尺寸要求精心加工成型，根据设计文件要求进行加固、拼接、冲孔、卷边。
挤压成型的铝合金型材应根据标志尺寸拼接、板面要保持平整。
加工完成后，还需要进行脱脂、清洗、干燥等工序处理。
一般高速公路、国道要求使用进口3M带有鱼鳞状镜片的反光膜，反光强度要求高。
（博华交通立柱）尺寸配置如下：可根据客户要求定制标识表记标帜杆，依照客户提供图纸进行生产。
标识表记标帜杆主杆直径φ165mm*6mm*6000mm；横梁（悬臂）φ76mm*4mm*3000mm；立柱法兰盘φ400mm*12mm、400*400*16mm标识表记标帜杆主杆直径φ180mm*6mm*6500mm；横梁（悬臂）φ89mm*4mm*3000mm；立柱法兰盘φ450mm*16mm、450*450*16mm、φ500mm*16mm标识表记标帜杆主杆直径φ219mm*8mm*7500mm；横梁（悬臂）φ89mmφ114mm*6mm*4000mm；立柱法兰盘500mm*500mm*16mm、φ500mm*16mm、600mm*600mm*16mm、600mm*600mm*20mm标识表记标帜杆主杆直径φ273mm*8mm*7500mm；横梁（悬臂）φ133mm、φ140mm、φ152mm*6mm*4500mm；立柱法兰盘550*550*16、600*600*16mm、700mm*700mm*16mm、800mm*800mm*20mm标识表记标帜杆主杆直径φ325mm*8mm*7500mm；横梁（悬臂）φ165mm、φ180mm*6mm*5000mm；立柱法兰盘600mm*600mm*20mm、700*700*20mm、800mm*800mm*20mm、1000mm*1000mm*20mm（博华标识表记标帜牌）可配置尺寸规格如下：1000*2000、1200*2400、1500*3000、2000*2500、1500*3500、1200*3000、2000*4000、2500*3000、2500*4000、2000*4500、2500*4500等（博华标识表记标帜杆）材质如下：Q235B低碳钢、Q345B低合金、无缝钢管、焊接钢管、镀锌钢管等，可根据客户要求定制。
（博华标识表记标帜杆）焊接、热镀锌技术要求尺度如下：立柱，横梁及其他外露钢结构件防腐，采纳热浸镀锌处理，锌附着量不低于600g/m2 ,螺栓等紧固件概略镀锌350g/ m2。
很多地方安装交通标志牌的时候是离不开交通标志杆的，不同的交通标志的规格是不一样的，比如四川，今天就来给大家介绍一下交通标杆有什么规格。
(1)单柱标杆：Φ89x4x3000mm(立柱高度可调整)、柱法兰
300x300x10mm、锚杆M18x700x4根筋，该柱适合配置标志板尺寸：-800×800 mm、900 mm、0800 mm。
(2)单悬臂标杆(单臂1根横梁)：立柱Φ159x6x6500mm(立柱高度可调整)，横臂Φ89x4x3000mm，柱法兰500x500x16mm，脚螺栓M24x1250x8根钢
筋，该柱适用于2440x1220mm，2000x1000mm，1500x1000mm，
1500x800mm等配置标志板尺寸。
(3)F型、T型标杆(单/双悬臂式标志杆)：柱Φ273x8x7500mm(立柱高度可调整)、横梁Φ133x6x4500mm(长度可调整)、柱法兰500x500x20mm或
600x600x20mm、脚螺栓M27x1500x8根钢筋或12根钢筋，该标杆适用于配置标牌尺寸：4000x2400mm、4000x2200mm、4000 x2000mm、
3500x2000mm、3000x2000mm等。
无论是购买标牌还是标杆，一定要找专业的厂家购买，产品的质量能得到保证，售后服务也比较贴心。
四川耀霖交通工程有限公司成立于2010年，是一家专注生产交通标志牌、交通杆件、信号灯、隧道反光环等交安设施产品的厂家，有需要的朋友可以了解一下。
交通标志杆柱式一般有单柱式交通标志杆、多柱式交通标杆柱式标志之内边缘不应侵入道路建筑限界，一般距车行道或人行道的外侧边缘或土路肩不小于25cm。
交通标志板下缘距路面的高度分为，高速公路不低于5500mm，国道、省道不低于5000mm。
设置在小型车比例较大的城市道路时，下缘距地面的高度可根据实际情况见效，但不宜小于120cm。
交通标志杆常规配置：①、立柱219x7500x8.0mm横梁：2-89x4500x6.0mm底座法兰：500x500x16mm②、立柱273x7500x8.0mm横梁：2-133x4500x6.0mm底座法兰：600x600x20mm③、立柱325x7500x8.0mm横梁：2-159x4500x6.0mm底座法兰：700x700x24mm道路指示标志牌铝板常用规格：一般为2.0mm或3.0mm为多。
①、3000x1500mm②、3000x2000mm③、4000x2000mm④、4000x2200mm⑤、4000x2400mm采用铝板：3.0mm、2.5mm、2.0mm、1.8mm、1.5mm等；采用反光膜：3M钻石级（V类）、3M超强级（IV类）、国产超强级/高强（III类）、3M工程级（I类）；基础笼常规配置：以下仅供参考具体还得以实际情况为准！①、219杆配：长500x宽500x高1000mm②、273杆配：长600x宽600x高1500mm③、325杆配：长700x宽700x高1500mm交通标志杆原材料说明：钢管：Q235、Q345、16Mn、合金钢等，长度在1.5M——12M之间，厚度在4.0-20mm之间。
铝板：纯铝1060钢板：热扎板Q235预埋件：圆钢、高强度螺纹钢地笼。
交通标志杆也称为道路标志杆，公路标志杆，公路两旁用于指示交通路线的立柱。
由于使用它的地方比较的多，所以厂家在生产销售的时候也如会有比较多的型号和参考，那具体是什么呢？
根据交通标志杆的分类分为单立杆，双立杆，悬臂式F杆，龙门架标志杆等。
根据用途多的我们这里主要来说明一下F杆的悬臂式标志杆，其中型号有180、219、273、325、351、377等型号。
F杆的高度为180的一般为6.3米高，219、273一般为7.5-8米高，325、351、377一般为8-11米高，高度视牌面大小而定。
其具体的参数如下：
1、杆体材质均采用Q235或者Q345号钢，八角杆，杆件经自动缩口埋弧焊合缝焊接，焊缝均为满焊，平整光滑无气孔。
螺栓、紧固件等均采用镀锌或不锈钢材质，等级采用4.8级或8.8级。
杆件配置：主杆6.5~11m，臂厚：8~20mm；横杆5~18m，臂厚：6~15mm；法兰尺寸按国标及行业标准制定，杆件抗风等级12级，抗震等级6级。
3、杆体热镀锌，20年不生锈（表面或喷塑，颜色可选）
4、常用杆体直径为：φ114mm、φ121mm、φ140mm、φ156mm、φ
168mm、φ180mm、φ219mm等。
5、使用寿命：20年。
6、环境温度：-40℃~+80℃。
7、防护等级：IP55。
以上就是郑州市瑞达交通设施有限公司分享的全部内容，希望对大家有所帮助。
本公司主要产品有：八棱杆信号灯系列、八棱杆电子杆系列、八棱监控杆系列、圆锥杆系列、路灯系列、高杆灯系列、庭院灯系列、草坪灯系列、景观灯系列、灯具系列、广场、车站、码头、庭院等各种交通方面的灯具。
交通标志杆，标志杆基本结构
交通标志杆，标志杆基本结构：道路交通信号杆、标志杆应由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。
交通标志杆，标志杆及其主要构件应为耐用结构，由监控杆能承受一定的机械应力，监控杆电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。
立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层防护，交通标志杆，标志杆镀锌层均匀且厚度不小于55μm。
标志杆及其主要构件结构装配的质量应满足下列要求：
标志杆及其主要构件高度允许偏差±200mm；
标志杆及其主要构件截面尺寸允许偏差±3mm；
标志杆及其主要构件安装后塔轴线位移允许偏差±5mm；
标志杆其主要构件垂直允许偏差为塔身高度的1/1000；
标志杆及其主要构件尺寸应协调一致，交通标志杆，标志杆桁架塔塔身应对灯架升降起到良好的导向、定位作用。
钢结构的联接螺栓应简单统一，交通标志杆，标志杆螺栓规格宜采用M16，连结应有防松动措施，且牢固可靠。
立杆及其主要构件监控杆所有焊接处焊缝应符合标准要求，监控杆表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。
在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200.
6mm。
导向滑轮组应转动灵活、平滑及无卡阻。
交通信号杆，交通信号灯杆及其主要构件基础的型式和尺寸应根据灯塔安装处的地震烈度、监控杆风荷载强度、地质条件及用户提出的具体要求确定，监控杆应按照要求提供具体安装图样及必要的施工要求（具体应包含：基础混凝土强度不得低于C20；基础顶部应预埋M24地脚螺栓，螺栓露出基础高度应不小于100mm，螺栓的预埋位置偏差不得大于±2mm；引入电缆预埋钢管的位置及规格等）。
立杆及其主要构件的室外控制开关箱应采用不锈钢箱体，交通信号杆，交通信号灯杆并对监控杆其表面作喷塑处理。
立杆采用Φ159×6直缝钢管；立杆与横支臂的连接端头(0.2m)采用Φ89×4.5直缝钢管，焊接加强板(δ10钢板) 保护；立杆与基础采用法兰盘加预埋螺栓连接，交通信号杆，交通信号灯杆监控杆焊接加强板(δ10钢板) 保护；横支臂与立杆端头连接方式采用法兰盘连接，并进行焊接加强板(δ10钢板) 保护；立杆的中心轴线距横支臂靠路中心一侧端头的间距为5m。
横支臂采用Φ89×4.5直缝钢管；且横支臂中间均匀焊接立管3根，采用Φ60×4.5钢管。
交通标志杆，标志杆整体热镀锌。
