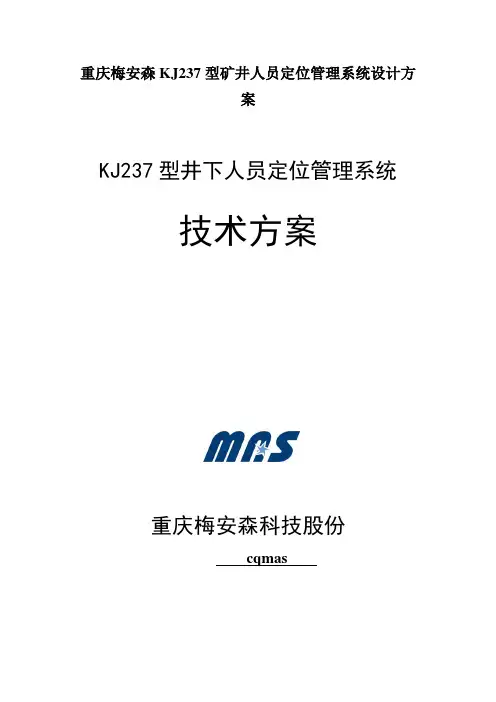

重庆梅安森KJ237型矿井人员定位管理系统设计方案KJ237型井下人员定位管理系统技术方案重庆梅安森科技股份cqmasKJ237矿井人员管理系统技术方案目录1、概述 (3)2、方案设计 (4)2.1、设计原那么及依据 (4)2.2、系统任务原理 (4)2.3、系统完成功用 (5)2.4、系统主要参数 (8)2.5、方案设计 (9)1、空中局部 (9)2、井下局部 (10)3、设备布置 (10)3、KJ237型矿井人员定位系统引见 (10)3.1、系统完成的功用及其功用 (10)3.2、系统无线射频识别技术的主要原理 (11)3.3、系统组成及其功用 (12)3.4、系统结构表示图 (14)3.5、任务原理 (15)3.6、系统主要功用特点 (15)3.7、主要技术参数及功用目的 (17)4、人员定位系统软件功用说明 (20)5、系统主要特点 (51)6、系统设备运转环境 (51)7、设备配置清单 (54)1、概述随着工业自动化水平的提高，煤矿的平安消费、人员管理也有了相应长足的开展。
矿井人员管理系统就是专门针对煤矿的特定条件、特定环境而研发的管理系统。
该系统集矿井人员定位、任务考勤、员工工资管理、人事管理、档案管理、网络数据通讯、自动控制等功用于一身，提高了人员管理的迷信性和合理性，有效的提高了矿井平安消费的工业自动化。
我公司自行研发消费的KJ237型矿井人员定位管理系统一直遵照高牢靠性、先进性、适用性、可扩展性及开放性原那么，在满足以上的各项功用目的的同时，还具有如下独有的技术特点：➢系统具有双向呼叫功用，空中中心站与人员标识卡之间可以双向呼叫，提高人员管理的平安性和牢靠性。
➢自己员定位系统同时具有移动瓦斯监测上传功用，经过我公司移动瓦斯检测仪读取以后位置瓦斯浓度，经过无线上传给静态目的识别器，经过人员定位系统网络上传至中心站，使得瓦斯监测愈加灵敏，准确。
➢先进2.4G的直序扩频通讯技术〔基于IEEE 802.11b〕、嵌入式16位微处置器和完全自主研发的嵌入式软件保证数据传输牢靠性。

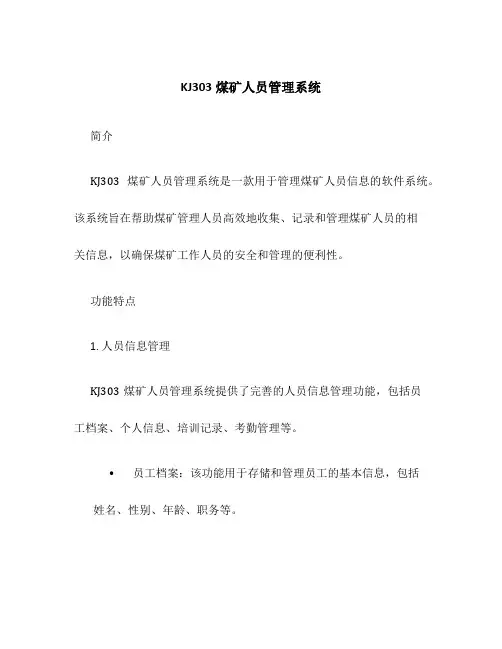

KJ303煤矿人员管理系统简介KJ303煤矿人员管理系统是一款用于管理煤矿人员信息的软件系统。
该系统旨在帮助煤矿管理人员高效地收集、记录和管理煤矿人员的相关信息，以确保煤矿工作人员的安全和管理的便利性。
功能特点1. 人员信息管理KJ303煤矿人员管理系统提供了完善的人员信息管理功能，包括员工档案、个人信息、培训记录、考勤管理等。
•员工档案：该功能用于存储和管理员工的基本信息，包括姓名、性别、年龄、职务等。
•个人信息：此功能使管理人员能够记录员工的紧急联系人信息、身份证号码等个人细节，以便在紧急情况下联系员工或提供必要的信息。
•培训记录：该功能用于记录员工的培训情况，包括培训课程、培训日期、培训成绩等，以确保员工具备必要的技能和知识。
•考勤管理：此功能帮助煤矿管理人员记录员工的出勤情况，包括请假、迟到、早退等情况，以便及时调整工作安排和薪资计算。
2. 安全管理煤矿是一个高风险的工作环境，因此安全管理是至关重要的。
KJ303煤矿人员管理系统提供了安全管理功能，以确保煤矿工作人员的安全。
•安全培训：该功能让管理人员能够安排员工接受必要的安全培训，包括煤矿安全操作、应急措施、防护装备等。
•事故管理：此功能允许管理人员记录和跟踪煤矿事故，包括事故发生时间、地点、原因等，以便分析事故原因并采取相应的措施避免再次发生。
•工作环境监测：该功能用于监测煤矿的工作环境，包括温度、湿度、氧气浓度等指标，以确保员工的工作环境符合安全标准。
3. 管理报告KJ303煤矿人员管理系统还提供了报告生成功能，以便管理人员进行数据分析和决策。
•员工统计报告：该报告提供关于员工数量、性别比例、年龄分布等方面的统计数据，以了解人员结构和情况。
•培训记录报告：此报告提供关于员工培训情况的统计数据，包括培训课程的完成情况、培训分数等，以便评估员工的培训效果。
•考勤报告：该报告提供有关员工考勤情况的统计数据，包括请假次数、迟到次数、早退次数等，以便管理人员调整工作安排和薪资计算。
收稿日期:2010-09-15作者简介:乔贝贝(1987 ),男,河南博爱人,技术员,2007年毕业于河南理工大学,现从事机电技术工作。

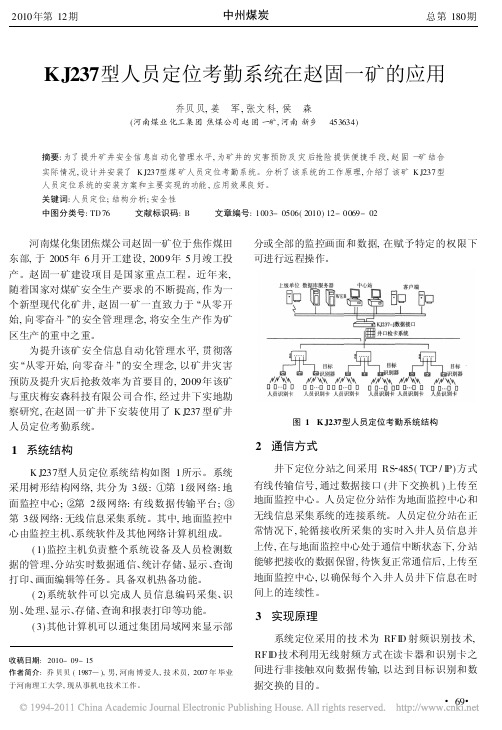

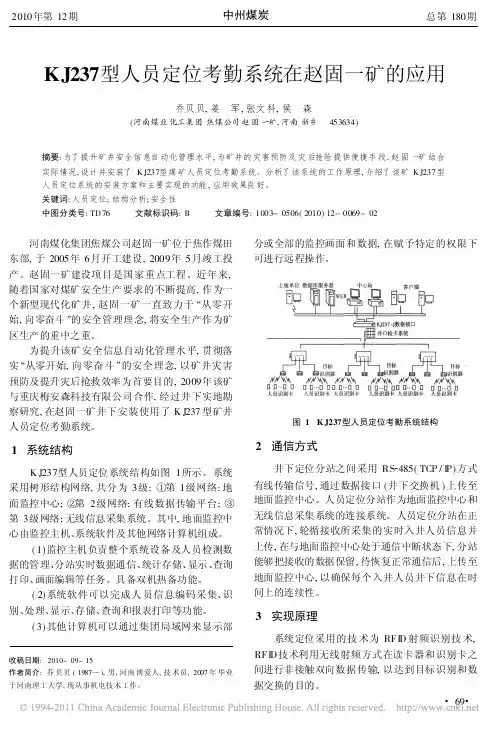

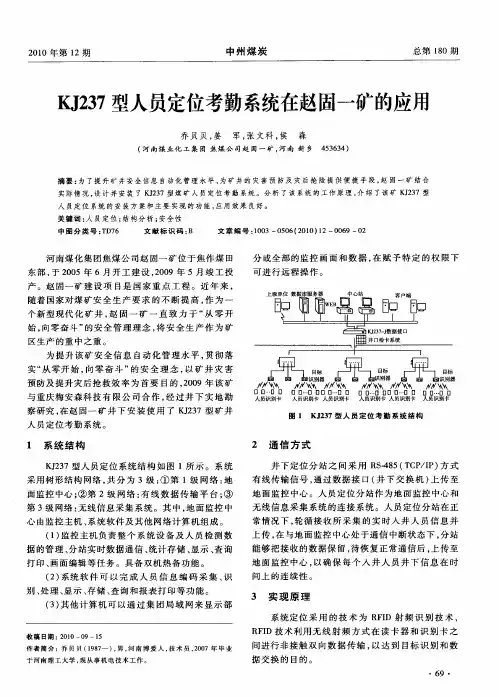

KJ237型人员定位考勤系统在赵固一矿的应用乔贝贝,姜 军,张文科,侯 森(河南煤业化工集团焦煤公司赵固一矿,河南新乡 453634)摘要:为了提升矿井安全信息自动化管理水平,为矿井的灾害预防及灾后抢险提供便捷手段,赵固一矿结合实际情况,设计并安装了K J237型煤矿人员定位考勤系统。
分析了该系统的工作原理,介绍了该矿K J237型人员定位系统的安装方案和主要实现的功能,应用效果良好。
关键词:人员定位;结构分析;安全性中图分类号:TD 76 文献标识码:B 文章编号:1003-0506(2010)12-0069-02河南煤化集团焦煤公司赵固一矿位于焦作煤田东部,于2005年6月开工建设,2009年5月竣工投产。
赵固一矿建设项目是国家重点工程。
近年来,随着国家对煤矿安全生产要求的不断提高,作为一个新型现代化矿井,赵固一矿一直致力于 从零开始,向零奋斗!的安全管理理念,将安全生产作为矿区生产的重中之重。
为提升该矿安全信息自动化管理水平,贯彻落实 从零开始,向零奋斗!的安全理念,以矿井灾害预防及提升灾后抢救效率为首要目的,2009年该矿与重庆梅安森科技有限公司合作,经过井下实地勘察研究,在赵固一矿井下安装使用了K J237型矿井人员定位考勤系统。
1 系统结构K J237型人员定位系统结构如图1所示。
系统采用树形结构网络,共分为3级:∀第1级网络:地面监控中心;#第2级网络:有线数据传输平台;∃第3级网络:无线信息采集系统。
其中,地面监控中心由监控主机、系统软件及其他网络计算机组成。
(1)监控主机负责整个系统设备及人员检测数据的管理、分站实时数据通信、统计存储、显示、查询打印、画面编辑等任务。
具备双机热备功能。
(2)系统软件可以完成人员信息编码采集、识别、处理、显示、存储、查询和报表打印等功能。
矿井人员定位管理系统用户手册第一章系统概述1 简介矿井人员定位管理系统主要用于监测煤矿井下人员位置、人数、进出井时间，对超时、超员、工作地异常等信息产生告警，查询井下当前和历史的人员信息等，以保证管理人员对煤矿日常工作信息实时掌握了解；在发生灾难时，可帮助了解井下人员情况、指导井下人员安全撤离。
b5E2RGbCAP2 系统的功能模块●系统管理提供对矿山企业中部门、设备、人员、区域、识别卡、用户等静态信息的查询和管理，提供系统操作日志的查询。
●监控管理提供对矿井下工作人员位置信息的实时跟踪监控，对井下实时和历史报警情况进行处理，具有电子围栏功能，能查询围栏内具体人数，还具有井下人员轨迹回放功能。
p1EanqFDPw●数据库管理提供对数据库的备份、恢复功能。
●信息总揽提供当前井下人员信息的总揽，具有井下人员统计，统计各种工种人员数量、报警统计、读卡器统计。
●报警监测提供超时、超员、设备故障、识别卡电量不足、进入受限区域、未识别卡下井报警功能，查询当前和历史的相关记录。
DXDiTa9E3d●综合查询提供人员考勤查询、领导考勤查询、人员下井详细信息、人员月下井统计、出入重点区域查询、当前人员位置查询、区域当前人员查询、读卡器当前人员信息查询、工作路径查询、非法进入限制区域查询功能。
提供以表格形式生成的各种功能的查询信息，并可以打印输出。
RTCrpUDGiT●地图编辑提供对系统监控中矿井地图的编辑：可以对巷道，区域，矿井部门等进行添加，信息编辑，移动，删除。
3 系统的安装配置●硬件配置CPU：Intel Pentium CPU 3.00Ghz以上主频。
内存：4GB DDR。
主板接口：一路RS232接口。
显示器：大于或等于19寸的宽屏显示器。
打印机：激光打印机。
鼠标：带中间滚轮光电鼠标。
●软件配置操作系统：Microsoft Windows XP professional 加Service Pack 3补丁。
襄垣县石板沟煤矿KJ236煤矿人员管理系统设计方案KJ236煤矿人员管理系统方案设计一、前言随着煤矿企业对安全生产的日益重视，入井人员的管理越来越重要。
KJ236矿井人员管理系统就是为了满足这种需求而专门开发的。
系统采用先进的远距离无线射频识别技术和远程通讯技术，由地面管理计算机及软件、人员定位分站、人员标识卡及读卡器等组成。
可实现对矿井入井人员的实时监测、跟踪定位、轨迹回放、考勤统计、报表查询等功能。
二、人员管理系统方案设计原则本方案在设计过程中始终遵循系统应具备高可靠性、先进性、实用性、可扩展性及开放性原则，以满足矿井人员管理系统整体的需要。
设计依据为：☆《煤矿监控系统总体设计规范》☆《爆炸性环境用防爆电气设备通用要求》☆《煤矿安全规程》☆国家煤矿安全监督管理总局即将出台的《煤矿井下人员位置监测与管理系统标准》三、人员管理系统组成人员管理系统主要由监控计算机、系统软件、人员定位分站、读卡器、人员标识卡、避雷器和传输接口等组成。
监控主机：负责整个系统设备及人员检测数据的管理、分站实时数据通讯、统计存储、屏幕显示、查询打印、画面编辑、网络通讯等任务。
系统软件：完成人员信息编码采集、识别、加工、显示、存储、查询和报表打印。
人员定位分站：通过与读卡器的有线通讯，实时获取人员编码数据（可本地显示）。
读卡器：接收标识卡发出的无线人员编码信号。
人员标识卡：承载唯一的人员编码信息，当被无线信号激活后，将编码数据发送给读卡器。
人员标识卡有矿帽式、矿灯式、胸卡、腰卡等四种方式可选。
根据系统在煤矿的现场使用情况反馈，便于对人员标识卡的管理，本方案推荐选用矿帽式人员标识卡，用户也可根据实际需要进行选择。
四、系统的工作原理人员随身携带的标识卡进入读卡器工作区域被激活后（未进入读卡器工作区域标识卡不工作---处于休眠状态），即将人员编码加密信息发射出去；读卡器接收到标识卡发来的无线信号，经分站接收处理后，提取出人员编码相关信息，经数据传输接口送至地面监控计算机，完成矿井人员自动跟踪定位管理和考勤。

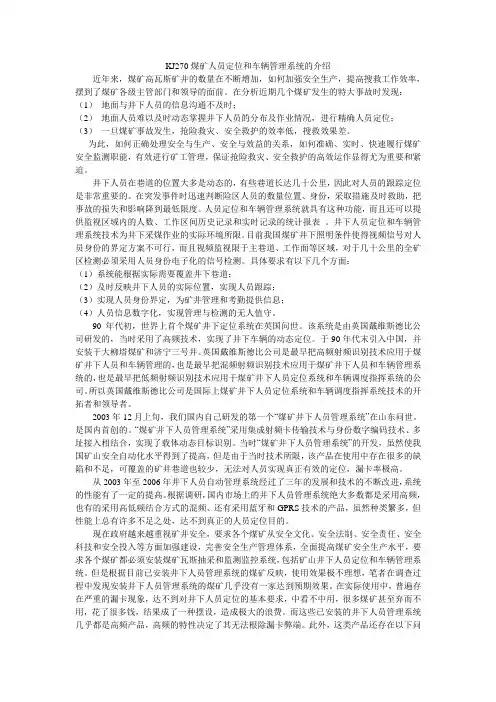

KJ270煤矿人员定位和车辆管理系统的介绍近年来，煤矿高瓦斯矿井的数量在不断增加，如何加强安全生产，提高搜救工作效率，摆到了煤矿各级主管部门和领导的面前。
在分析近期几个煤矿发生的特大事故时发现：（1）地面与井下人员的信息沟通不及时；（2）地面人员难以及时动态掌握井下人员的分布及作业情况，进行精确人员定位；（3）一旦煤矿事故发生，抢险救灾、安全救护的效率低，搜救效果差。
为此，如何正确处理安全与生产、安全与效益的关系，如何准确、实时、快速履行煤矿安全监测职能，有效进行矿工管理，保证抢险救灾、安全救护的高效运作显得尤为重要和紧迫。
井下人员在巷道的位置大多是动态的，有些巷道长达几十公里，因此对人员的跟踪定位是非常重要的。
在突发事件时迅速判断险区人员的数量位置、身份，采取措施及时救助，把事故的损失和影响降到最低限度。
人员定位和车辆管理系统就具有这种功能，而且还可以提供监视区域内的人数、工作区间历史记录和实时记录的统计报表。
井下人员定位和车辆管理系统技术为井下采煤作业的实际环境所限。
目前我国煤矿井下照明条件使得视频信号对人员身份的界定方案不可行，而且视频监视限于主巷道、工作面等区域，对于几十公里的全矿区检测必须采用人员身份电子化的信号检测。
具体要求有以下几个方面：（1）系统能根据实际需要覆盖井下巷道；（2）及时反映井下人员的实际位置，实现人员跟踪；（3）实现人员身份界定，为矿井管理和考勤提供信息；（4）人员信息数字化，实现管理与检测的无人值守。
90年代初，世界上首个煤矿井下定位系统在英国问世。
该系统是由英国戴维斯德比公司研发的，当时采用了高频技术，实现了井下车辆的动态定位。
于90年代末引入中国，并安装于大柳塔煤矿和济宁三号井。
英国戴维斯德比公司是最早把高频射频识别技术应用于煤矿井下人员和车辆管理的，也是最早把混频射频识别技术应用于煤矿井下人员和车辆管理系统的，也是最早把低频射频识别技术应用于煤矿井下人员定位系统和车辆调度指挥系统的公司。

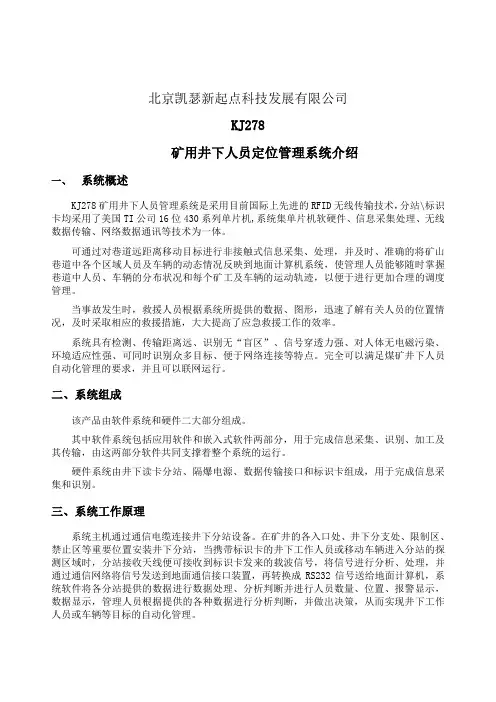

北京凯瑟新起点科技发展有限公司KJ278矿用井下人员定位管理系统介绍一、系统概述KJ278矿用井下人员管理系统是采用目前国际上先进的RFID无线传输技术，分站\标识卡均采用了美国TI公司16位430系列单片机,系统集单片机软硬件、信息采集处理、无线数据传输、网络数据通讯等技术为一体。
可通过对巷道远距离移动目标进行非接触式信息采集、处理，并及时、准确的将矿山巷道中各个区域人员及车辆的动态情况反映到地面计算机系统，使管理人员能够随时掌握巷道中人员、车辆的分布状况和每个矿工及车辆的运动轨迹，以便于进行更加合理的调度管理。
当事故发生时，救援人员根据系统所提供的数据、图形，迅速了解有关人员的位置情况，及时采取相应的救援措施，大大提高了应急救援工作的效率。
系统具有检测、传输距离远、识别无“盲区”、信号穿透力强、对人体无电磁污染、环境适应性强、可同时识别众多目标、便于网络连接等特点。
完全可以满足煤矿井下人员自动化管理的要求，并且可以联网运行。
二、系统组成该产品由软件系统和硬件二大部分组成。
其中软件系统包括应用软件和嵌入式软件两部分，用于完成信息采集、识别、加工及其传输，由这两部分软件共同支撑着整个系统的运行。
硬件系统由井下读卡分站、隔爆电源、数据传输接口和标识卡组成，用于完成信息采集和识别。
三、系统工作原理系统主机通过通信电缆连接井下分站设备。
在矿井的各入口处、井下分支处、限制区、禁止区等重要位置安装井下分站，当携带标识卡的井下工作人员或移动车辆进入分站的探测区域时，分站接收天线便可接收到标识卡发来的载波信号，将信号进行分析、处理，并通过通信网络将信号发送到地面通信接口装置，再转换成RS232信号送给地面计算机，系统软件将各分站提供的数据进行数据处理、分析判断并进行人员数量、位置、报警显示，数据显示，管理人员根据提供的各种数据进行分析判断，并做出决策，从而实现井下工作人员或车辆等目标的自动化管理。
